MANUAL DE USUARIO G6540 BH FITNESS

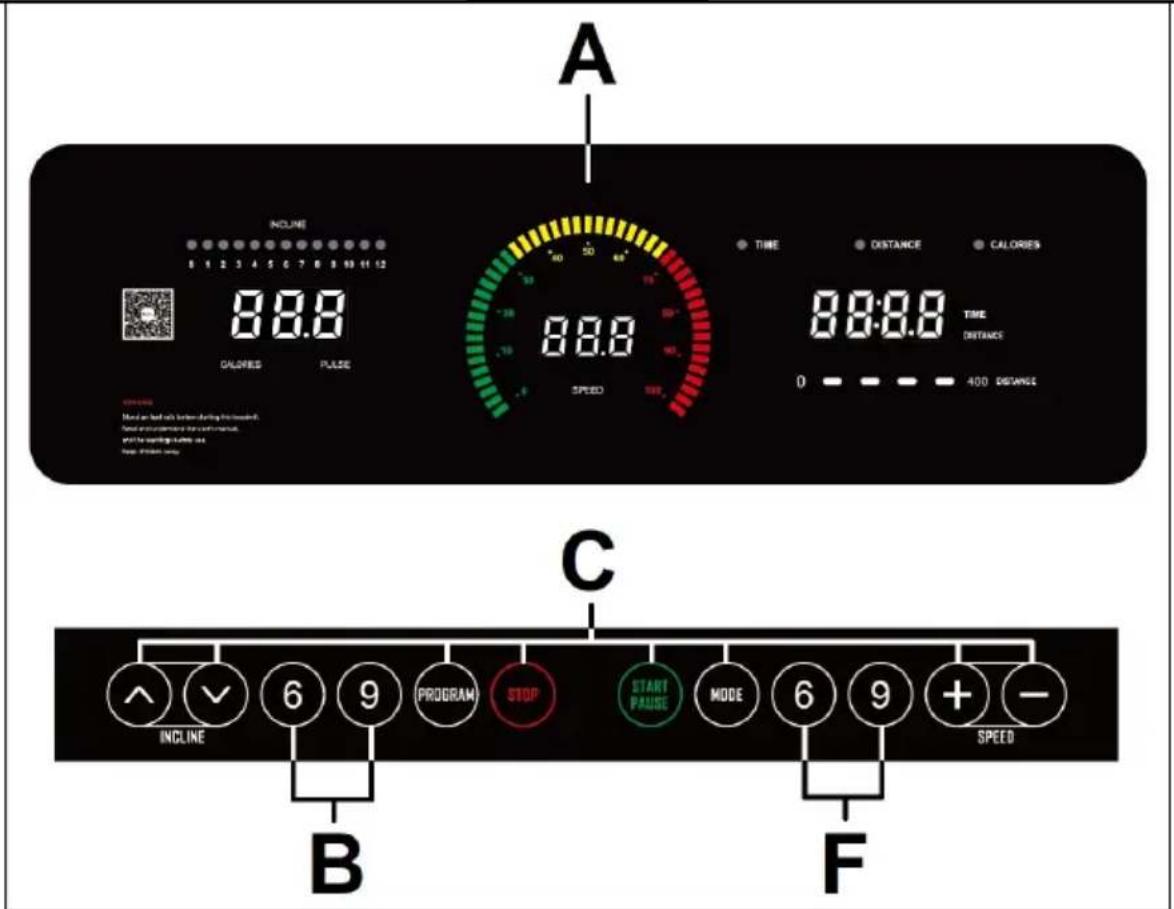

ELEMENTOS DEL MONITOR.-

A: En este display se muestran simultáneamente Inclinación; Tiempo; Programas; Velocidad; Distancia; Pulso y Calorías.

B: Pulsadores o teclas de acceso rápido a inclinación (6 - 9).

C: Este electrónico (Monitor) dispone de 8 pulsadores o teclas: PROGRAM; MODE; INCLINACIÓN ( ); START; STOP; VELOCIDAD Km/h ( ).

F: Pulsadores o teclas de acceso rápido a la velocidad (6 - 9Km/h).

PUESTA EN MARCHA.-

Conecte la unidad a un enchufe provisto de terminal TIERRA ponga el interruptor (L) en posición (1). Fig.1.

La llave de seguridad (g) deberá estar colocada en su alojamiento (E) Fig.2.

En caso contrario la máquina no se pondrá en marcha.

CAMBIO DE KILÓMETROS A MILLAS.-

La velocidad de esta máquina tiene la opción de mostrársela en Km/h o en Millas. La velocidad de la máquina sale de fábrica en Km/h.

Para cambiar de Km/h a Millas o de Millas a Km/h siga los pasos siguientes:

Quite la llave de seguridad (g).

Pulse a la vez las teclas PROGRAM y MODE durante 5 segundos aproximadamente. Se cambiarán las unidades ("M" Millas o "KM" Kilómetros).

INSTRUCCIONES DE FUNCIONAMIENTO.- MODO MANUAL.

Este monitor dispone del programa (MANUAL).

Dentro del programa MANUAL se puede programar el Tiempo de duración del ejercicio entre (5 y 99 Minutos), o la distancia entre (1 y 99) o las calorías entre (20 y 990). Pulse MODE para programar el tiempo/distancia/calorías.

Pulsando la tecla START/PAUSE la máquina se pondrá en marcha, transcurridos 5 segundos, indicados en forma descendente en el display de tiempo (A), con una velocidad de 1.0 Km/h.

Estando en el modo manual usted puede aumentar o disminuir la velocidad pulsando las teclas SPEED ( ) entre los valores de 1.0–18 Km/h y la inclinación (0-12), pulsando las teclas INCLINE ( ) del monitor.

Pulsando la tecla STOP o quitando la LLAVE DE SEGURIDAD la máquina se parará.

MODO PROGRAMAS.-

Este monitor dispone de 40 programas (P01-P36; U01; U02; U03; BODY-FAT).

Dentro de los programas del P01 al P36 se puede programar el Tiempo de duración del ejercicio entre (5 y 99 Minutos).

Gráficos de programas del P1 al P36. Ver páginas finales.-

Estando la máquina preparada, pulsando la tecla PROGRAM accede a los programas del (P1 al P36; U1-U3, BODY-FAT), una vez haya elegido su programa parpadeará el display de TIME (Tiempo).

Para programar la duración del tiempo en el programa elegido pulse las teclas SPEED ( ) (5 –99 minutos). El monitor tiene un tiempo predefinido de 30 minutos para la duración del programa. Pulse la tecla START/PAUSE y la máquina se pondrá en funcionamiento transcurridos 5 segundos, indicados en forma descendente en el display central de acuerdo con los valores que haya introducido.

Usted puede variar en cualquier momento del programa, la velocidad, pulsando las teclas SPEED ( ) y la inclinación, pulsando las teclas INCLINE ( ) del monitor.

MODO PROGRAMAS USUARIO.-

Los programas de usuario le permiten diseñar los gráficos de velocidad y de inclinación con referencia a su forma física.

Estando la máquina preparada, pulse la tecla PROGRAM hasta que aparezca en el display U01, U2 o U3. Con las teclas SPEED ( ) seleccione la duración del ejercicio. Pulse MODE y seleccione la velocidad que usted desee en el primer segmento con las teclas SPEED ( ). Con las teclas INCLINE ( ) seleccione la inclinación que usted desee en el primer segmento.

Pulse la tecla MODE y pasara al segundo segmento. Realice los mismos pasos que para el primer segmento variando si lo desea la velocidad y la inclinación y así sucesivamente hasta el segmento 10 que esta compuesto el grafico del programa usuario.

Pulse START/PAUSE y la máquina se pondrá en marcha, transcurridos 5 segundos, indicados en forma descendente en el display.

PROGRAMA DE GRASA CORPORAL.- BODY-FAT.

El programa ("F" BODY-FAT) está diseñado para calcular el porcentaje de grasa corporal del usuario.

Pulse la tecla PROGRAM hasta que aparezca F1. Pulsando las teclas SPEED ( ) seleccione el Sexo (Hombre 01– Mujer 02), pulse MODE para confirmar, seleccione con las teclas SPEED ( ) su Edad (AGE 1 – 99 años), pulse MODE para confirmar, seleccione con las teclas SPEED ( ) la Altura (HEIGHT 100-220cm), pulse MODE para confirmar. Seleccione con las teclas SPEED ( ) su Peso (WEIGHT 20 – 150Kg), pulse MODE para confirmar

Coloque las manos sobre los sensores (R) de pulso (hand-grip) como muestra la Fig.3 y al cabo de unos segundos le dará el resultado en el display el valor.

FAT. (Body fat).—

La función de grasa corporal tiene como fin ayudarle a evaluar el valor de su grasa corporal.

TABLA DE REF.: TIPOS DE CUERPO / BODY TYPE:

Descripción	Mujer	Hombre
Grasa esencial	10–13%	3–5%
Atletas	14-20%	6–13%
Fitness	21–24%	14–17%
Promedio	25–31%	18–24%
Obeso	32% +	25% +

En la pantalla principal le dará el tipo de perfil para su tipo de cuerpo.

FUNCIONAMIENTO iOS (iPod Touch/iPhone/iPad).-

Este monitor dispone de un módulo Bluetooth integrado.

Active la función Bluetooth en el iPod/iPhone/iPad.

A continuación descargue una aplicación compatible con el protocolo FTMS (ZWIFT, KINOMAP,...) de Apple Store y ejecútela.

Cuando la aplicación lo requiera seleccione su módulo BH de la lista de dispositivos para vincularlo.

FUNCIONAMIENTO CON DISPOSITIVOS ANDROID.-

Este monitor dispone de un módulo Bluetooth integrado.

Active la función Bluetooth en el dispositivo Android.

A continuación descargue una aplicación compatible con el protocolo FTMS (ZWIFT, KINOMAP,...) de Google Play y ejecútela.

Cuando la aplicación lo requiera seleccione su módulo BH de la lista de dispositivos para vincularlo.

Consulte Apps compatibles en la web: www.bhfitness.com

Consiga su código de activación gratuito BH by Kinomap en:

http://colectivos.bhonlinestore.

com/bh-by-kinomap/

PARADA DE EMERGENCIA.-

Para dar máxima seguridad al usuario, esta unidad dispone de una llave de seguridad (g) y de un botón de STOP. La llave de seguridad (g) deberá estar colocada en su alojamiento (E), ver Fig.2. En caso contrario, la máquina no se pondrá en marcha.

Cuando haga uso de la máquina, fije la llave de seguridad a la ropa mediante el clip. Con un tirón, la llave de seguridad saldrá de su alojamiento y la máquina se parará de forma instantánea. Para ponerla de nuevo en marcha, vuelva a colocar la llave en su alojamiento.

Quite la llave de seguridad (g) si esta no va a ser usada y guárdela fuera del alcance de los niños. Pulsando el botón rojo de STOP la unidad se parará inmediatamente.

Para ponerla de nuevo en marcha pulsar el botón START/PAUSE.

INCLINACIÓN.-

La inclinación es una función independiente a todas las funciones.

Si la inclinación no está a cero cuando comienza el ejercicio con la tecla START/PAUSE, ésta irá a cero mientras la máquina se pone en funcionamiento.

Pulsando los botones INCLINE(+) o INCLINE(-), usted podrá ajustar la inclinación de su unidad desde el nivel 0 hasta el nivel 12 según a la inclinación a la que desee hacer el ejercicio.

Importante. No cambie la inclinación de su cinta de correr poniendo objetos debajo de la banda.

IMPORTANTE: LA INCLINACIÓN DEBE ESTAR EN SU NIVEL MAS BAJO ANTES DE PONER LA MÁQUINA DE ANDAR EN SU POSICIÓN DE PLEGADO.

MEDICIÓN DEL PULSO.-

El pulso se mide mediante la colocación de ambas manos en los sensores de pulso (R) que están en la unidad electrónica. La medida de pulso aparece después de unos segundos.

IMPORTANTE. Este no es un aparato médico y por tanto la información del ritmo cardiaco es orientativa.

FUNCIÓN ALARMA PARA LUBRICACIÓN.-

Esta máquina dispone de un aviso en pantalla de lubricación. Después de recorrer una distancia de 300 km, el monitor mostrará la palabra OIL. Esto significa que su máquina necesita lubricación. Lubrique la banda según se indica en el apartado de LUBRICACIÓN y después mantenga presionado cualquier botón durante 6 segundos. Esto quitará el aviso y reiniciará la distancia hasta la siguiente lubricación.

Para cualquier consulta, no dude en ponerse en contacto con el (S.A.T). Servicio de Asistencia Técnica, llamando al teléfono de atención al cliente (ver página final del presente manual).

EL FABRICANTE SE RESERVA EL DERECHO A MODIFICAR LAS ESPECIFICACIONES DE SUS PRODUCTOS SIN PREVIO AVISO.

LOCALIZACIÓN DE FALLOS O AVERIAS

SÍNTOMAS COMPROBACIONES SOLUCIONES
1. No se enciende el monitor.	1) Asegúrese de que la máquina está enchufada a la red, el interruptor general en posición 1 y la llave de seguridad puesta.	1) Enchufe el cable a la red. Coloque el interruptor en posición 1 y ponga la llave de seguridad.
2. Se enciende el monitor y no funciona el motor.	2) Comprobar que el limitador de corriente esté hacia dentro.	2) Desconectar la máquina y pulsar el limitador de corriente. Lubricar la banda.
3. Tirones al andar encima de la banda.	3.a) Comprobar lubricación banda 3.b) Comprobar tensión banda deslizamiento 3.c) Comprobar tensión correa de transmisión	3.a) Lubricar la banda de deslizamiento. 3.b) Tensar la banda de deslizamiento. 3.c) Tensar la correa de transmisión.
4. La máquina se para (salta el limitador de corriente).	4) Comprobar lubricación banda 4)	Pulsar el limitador de corriente con el interruptor en 0 y lubricar la banda de deslizamiento.
5. La barandilla da calambres en las manos.	5) Comprobar que el enchufe donde está conectada tiene toma tierra	5) Enchufar la máquina en enchufe con toma de tierra.
6. La banda se descentra.	6.a) Comprobar nivelación del suelo. 6.b) Comprobar la cojera de la máquina.

ERRORES DE LA MÁQUINA

E1 Fallo de comunicación.	Conecte el cable correctamente entre el controlador superior y el controlador inferior
E2 Voltage incorrecto	Compruebe el voltaje; olor anormal de la tarjeta y conecte de nuevo el cable del motor.
E3	Sin señal del sensor de velocidad	Reconecte el cable o sustituya el sensor de velocidad.
E5	Posible sobrecarga del motor	Lubrique la cinta. Compruebe la tarjeta y el motor.
E7 Llave de seguridad	Conecte la llave de seguridad

Para cualquier consulta, no dude en ponerse en contacto con el (S.A.T). Servicio de Asistencia Técnica, llamando al teléfono de atención al cliente (ver página final del presente manual).
