MANUAL DE USUARIO Multigym Plus G112X BH FITNESS

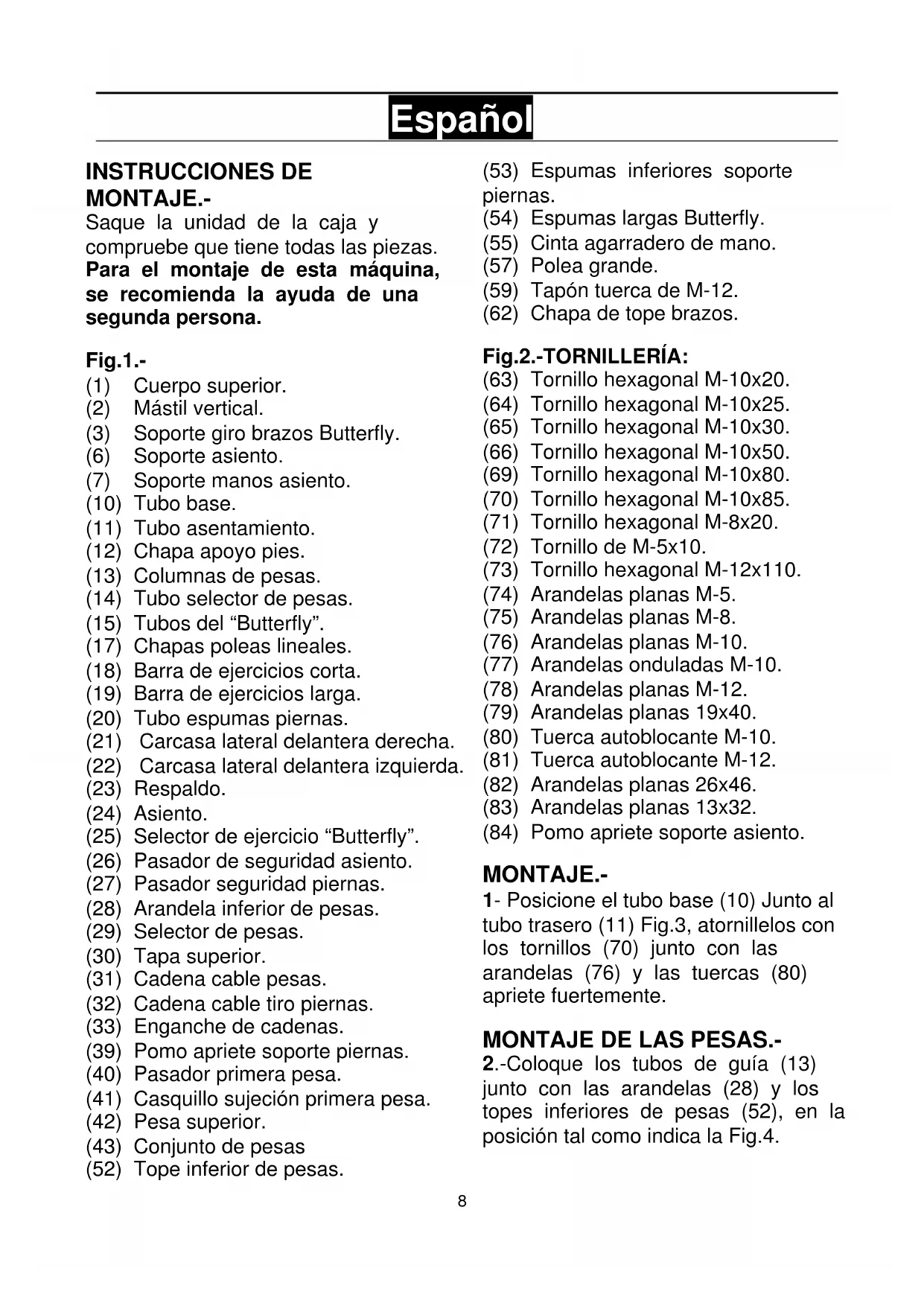

Fig.13 Fig.147 Fig.15 Fig.168 Español INSTRUCCIONES DE MONTAJE.- Saque la unidad de la caja y compruebe que tiene todas las piezas. Para el montaje de esta máquina, se recomienda la ayuda de una segunda persona. Fig.1.- (1) Cuerpo superior. (2) Mástil vertical. (3) Soporte giro brazos Butterfly. (6) Soporte asiento. (7) Soporte manos asiento. (10) Tubo base. (11) Tubo asentamiento. (12) Chapa apoyo pies. (13) Columnas de pesas. (14) Tubo selector de pesas. (15) Tubos del “Butterfly”. (17) Chapas poleas lineales. (18) Barra de ejercicios corta. (19) Barra de ejercicios larga. (20) Tubo espumas piernas. (21) Carcasa lateral delantera derecha. (22) Carcasa lateral delantera izquierda. (23) Respaldo. (24) Asiento. (25) Selector de ejercicio “Butterfly”. (26) Pasador de seguridad asiento. (27) Pasador seguridad piernas. (28) Arandela inferior de pesas. (29) Selector de pesas. (30) Tapa superior. (31) Cadena cable pesas. (32) Cadena cable tiro piernas. (33) Enganche de cadenas. (39) Pomo apriete soporte piernas. (40) Pasador primera pesa. (41) Casquillo sujeción primera pesa. (42) Pesa superior. (43) Conjunto de pesas (52) Tope inferior de pesas. (53) Espumas inferiores soporte piernas. (54) Espumas largas Butterfly. (55) Cinta agarradero de mano. (57) Polea grande. (59) Tapón tuerca de M-12. (62) Chapa de tope brazos. Fig.2.-TORNILLERÍA: (63) Tornillo hexagonal M-10x20. (64) Tornillo hexagonal M-10x25. (65) Tornillo hexagonal M-10x30. (66) Tornillo hexagonal M-10x50. (69) Tornillo hexagonal M-10x80. (70) Tornillo hexagonal M-10x85. (71) Tornillo hexagonal M-8x20. (72) Tornillo de M-5x10. (73) Tornillo hexagonal M-12x110. (74) Arandelas planas M-5. (75) Arandelas planas M-8. (76) Arandelas planas M-10. (77) Arandelas onduladas M-10. (78) Arandelas planas M-12. (79) Arandelas planas 19x40. (80) Tuerca autoblocante M-10. (81) Tuerca autoblocante M-12. (82) Arandelas planas 26x46. (83) Arandelas planas 13x32. (84) Pomo apriete soporte asiento. MONTAJE.-

1- Posicione el tubo base (10) Junto al

tubo trasero (11) Fig.3, atornillelos con los tornillos (70) junto con las arandelas (76) y las tuercas (80) apriete fuertemente.

MONTAJE DE LAS PESAS.-

2.-Coloque los tubos de guía (13) junto con las arandelas (28) y los topes inferiores de pesas (52), en la posición tal como indica la Fig.4.9 3.-A continuación coloque las pesas (43) en los tubos de guía tal como indica la Fig.4, respetando el orden alfabético y con las letras giradas frente a la máquina, comenzando por la letra (L). 4.-Seguido coja el tubo selector de pesas (14) Fig.4 y monte el casquillo de sujeción (41) de la primera pesa e introduzca el pasador (40). Coloque la última pesa (42) en las barras (13), apriete los tornillos (63) del tubo de guía (13) al cuerpo principal (10) tal como muestra la Fig.5. 5.-Coloque el cuerpo principal (2) en la base tal como indica la Fig.6. Coloque los tornillos (70) y la placa, solamente apuntando sin apretar Fig.6. Preste atención a la posición vertical de la estructura principal (2) Fig.6. 6.-Coloque el cuerpo superior (1) Fig.7 en el cuerpo principal (2). Apriete los tornillos (63) (70) tal como se indica en la Fig.7.

BRAZOS BUTTERFLY.- 7.-Coloque el soporte de brazos Butterfly (3) en el soporte superior (1) Fig.8. Introduzca el tornillo (73) junto con las arandelas (78) y la tuerca (81) y apriete. Coloque el tapón embellecedor de tuerca (59). A continuación, coloque la chapa soporte de pies (12) junto al soporte inferior (10) Fig.8. Coloque los tornillos (69) junto con las arandelas (76) y apriete con las tuercas (80).

BRAZOS.- 8.-Suelte las tuercas junto con las arandelas y los tornillos del soporte giro de brazos Fig.8. Continuación coloque la chapa (62) con el logo hacia fuera, y monte los tornillos junto con las arandelas y tuercas, que ha soltado anteriormente. Apriete fuerte los tornillos.

SUPERIORES.- 9.-Coja las espumas (54) e introdúzcalas en los dos tubos del ejercicio de “BUTERFLY” según le muestra la Fig.8. Continuación coja la maneta (15), suelte el tornillo junto con la arandela Fig.8 y atornille en los brazos (derecho e izquierdo). MONTAJE ESTRUCTURA ASIENTO.- 10.- Coja el pomo del soporte asiento (84). Posicione en uno de los dos agujeros de altura Fig.9 del asiento y atornille con el pomo (84). Coloque el pasador de seguridad (26).

MONTAJE SOPORTE SUJECIÓN

MANOS.- 11.-Coloque el soporte sujeción de manos (7) en el tubo estructura asiento (6) Fig.9. A continuación atorníllelo con el tornillo (70) la arandela plana (76) y la tuerca (80).

MONTAJE DEL ASIENTO.-

12 -Coja el asiento (24) y posiciónelo en el soporte asiento Fig.9. Coja los tornillos (71) y las arandelas (75) y atorníllelo.10

MONTAJE DEL RESPALDO.-

13.-Coja el respaldo (23), y acérquelo al mástil central como muestra la Fig.10. A continuación coja los tornillos (71) las arandelas (75) y atornille el respaldo Fig.10.

INFERIORES.- 14.-En primer lugar coja las espumas (53) e introdúzcalas en los tubos redondos superiores del soporte de piernas, Fig.10. A continuación realice el mismo proceso de montaje para las espumas inferiores (53) del soporte de piernas.

CARCASAS.- 15.-Coloque las carcasas de protección izquierda y derecha (22 y 21) en el cuerpo principal (1) haciendo coincidir el perno de la carcasa en la base y después apretando ligeramente los tornillos en la parte superior Fig.11. Fije también estas carcasas en los tubos laterales de la máquina, con los tornillos (63) Fig.11.

16.-En primer lugar compruebe que los cables de acero estén correctamente colocados en las poleas que vienen premontadas siguiendo las flechas situadas en la Fig.12.

Monte las chapas (17) sobre las poleas (57) de la Fig.12A.

Posicione el cable (36) del cuerpo superior, sobre la polea (57) Fig.12B introduzca la polea en el soporte del cuerpo principal (1) Fig.12B, y apriete con el tornillo (66), la arandela (76) y la tuerca (80).

A continuación sujete un extremo del cable (38). en la pletina del brazo izquierdo del ejercicio “Butterfly” Fig.12C, coloque el tornillo (65) con las arandelas (76) y la tuerca (80).

Realice similar montaje con el otro extremo del cable (38) del brazo derecho del ejercicio del Butterfly.

En el paso anterior del montaje de las pesas, estas ya están colocadas en su alojamiento.

Levante la primera pesa (42) y coloque el tubo selector de pesas (14) tal como muestra la Fig.12D.

Enrosque el tornillo (36A) en el tubo selector (14), cuando esté enroscado, baje la pesa hasta apoyarla en las otras pesas.

Coja el extremo del cable inferior tiro de pies (37) y siguiendo las flechas indicadas en el cable de la Fig.12, páselo por la primera polea (A1), como se le ilustra en la Fig.12.

Continúe pasando la punta del cable (37) por la tercera polea (D1) Fig.12. Sujete el extremo del cable al mosquetón (33) y a la cadena (31), posiciónela en el extremo unida al soporte del tubo base Fig.12. Nota: Al transcurrir un tiempo, es posible que note una ligera distensión del cable de acero, por el asentamiento del cable. Para solucionarlo, basta con tensar el cable de acero cambiando de eslabón de la cadena (31).11

17.-Introduzca la cadena (32) en el gancho del accesorio de piernas (9) Fig.12 para poder realizar el ejercicio de piernas. 18.-Acople la carcasa superior (30) pasando por el cuerpo superior (1) hasta encajar en el cuerpo principal Fig.13. Coloque los tornillos (72). 19.-Coloque el selector (25) tal como muestra la Fig.13 para poder realizar el ejercicio “Butterfly”.

COLOCACIÓN DE LA VARILLA

SELECTORA DE PESAS.-

20.-Introduzca la varilla selectora de pesas (29) en el orificio de las pesas adecuado para su ejercicio, tal como muestra la Fig.14. Para un mejor control del ejercicio, las pesas están marcadas con letras. Consultando las tablas de equivalencia, pegadas en la base de la máquina, sabrá los esfuerzos ejercidos con cada letra en kilogramos y libras.

21.-Para doblar el asiento, retire la varilla de seguridad (26) y levante el asiento en el sentido de la flecha, tal como indica la Fig.15 y vuelva a fijar el asiento con la misma varilla. Nota: El asiento puede graduarse en altura, disponiendo de dos posiciones. NIVELADO.- 22.-Una vez colocada su unidad en el lugar definitivo, compruebe que el asentamiento en el suelo y su nivelado sean correctos. Esto se consigue roscando más o menos las patas regulables (45). Fig.16. Para cualquier consulta, no dude en ponerse en contacto con el (S.A.T).Servicio de Asistencia Técnica, llamando al teléfono de atención al cliente (ver página final del presente manual).
