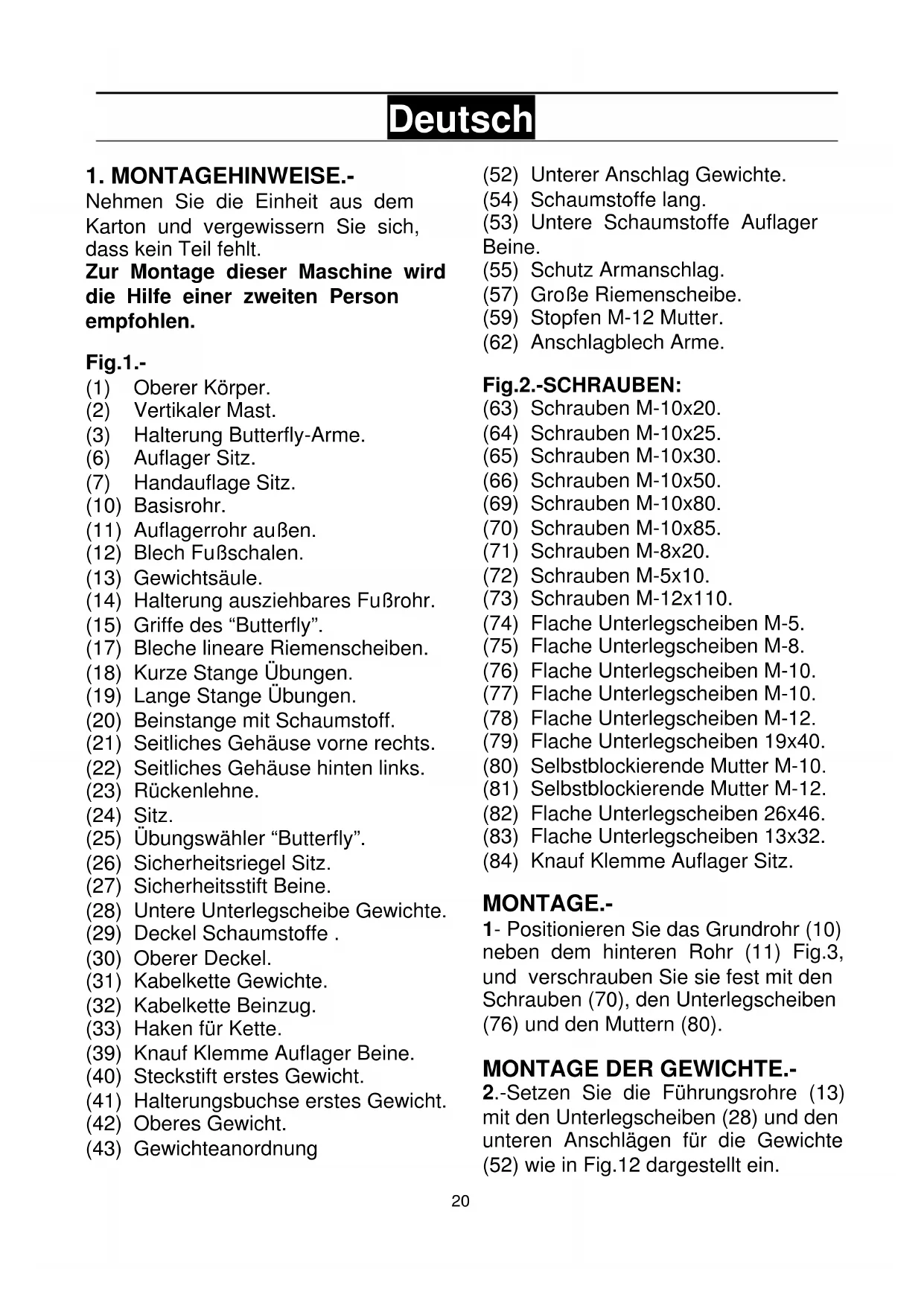

Nehmen Sie die Einheit aus dem Karton und vergewissern Sie sich, dass kein Teil fehlt. Zur Montage dieser Maschine wird die Hilfe einer zweiten Person empfohlen. Fig.1.- (1) Oberer Körper. (2) Vertikaler Mast. (3) Halterung Butterfly-Arme. (6) Auflager Sitz. (7) Handauflage Sitz. (10) Basisrohr. (11) Auflagerrohr außen. (12) Blech Fußschalen. (13) Gewichtsäule. (14) Halterung ausziehbares Fußrohr. (15) Griffe des “Butterfly”. (17) Bleche lineare Riemenscheiben. (18) Kurze Stange Übungen. (19) Lange Stange Übungen. (20) Beinstange mit Schaumstoff. (21) Seitliches Gehäuse vorne rechts. (22) Seitliches Gehäuse hinten links. (23) Rückenlehne. (24) Sitz. (25) Übungswähler “Butterfly”. (26) Sicherheitsriegel Sitz. (27) Sicherheitsstift Beine. (28) Untere Unterlegscheibe Gewichte. (29) Deckel Schaumstoffe . (30) Oberer Deckel. (31) Kabelkette Gewichte. (32) Kabelkette Beinzug. (33) Haken für Kette. (39) Knauf Klemme Auflager Beine. (40) Steckstift erstes Gewicht. (41) Halterungsbuchse erstes Gewicht. (42) Oberes Gewicht. (43) Gewichteanordnung (52) Unterer Anschlag Gewichte. (54) Schaumstoffe lang. (53) Untere Schaumstoffe Auflager Beine. (55) Schutz Armanschlag. (57) Große Riemenscheibe. (59) Stopfen M-12 Mutter. (62) Anschlagblech Arme. Fig.2.-SCHRAUBEN: (63) Schrauben M-10x20. (64) Schrauben M-10x25. (65) Schrauben M-10x30. (66) Schrauben M-10x50. (69) Schrauben M-10x80. (70) Schrauben M-10x85. (71) Schrauben M-8x20. (72) Schrauben M-5x10. (73) Schrauben M-12x110. (74) Flache Unterlegscheiben M-5. (75) Flache Unterlegscheiben M-8. (76) Flache Unterlegscheiben M-10. (77) Flache Unterlegscheiben M-10. (78) Flache Unterlegscheiben M-12. (79) Flache Unterlegscheiben 19x40. (80) Selbstblockierende Mutter M-10. (81) Selbstblockierende Mutter M-12. (82) Flache Unterlegscheiben 26x46. (83) Flache Unterlegscheiben 13x32. (84) Knauf Klemme Auflager Sitz. MONTAGE.-

1- Positionieren Sie das Grundrohr (10)

neben dem hinteren Rohr (11) Fig.3, und verschrauben Sie sie fest mit den Schrauben (70), den Unterlegscheiben (76) und den Muttern (80).

MONTAGE DER GEWICHTE.-

2.-Setzen Sie die Führungsrohre (13) mit den Unterlegscheiben (28) und den unteren Anschlägen für die Gewichte (52) wie in Fig.12 dargestellt ein.21

3.-Dann setzen Sie die Gewichte (31) auf die Führungsroher Fig.4. Beachten Sie dabei die alphabetische Reihenfolge. Die Buchstaben müssen zur Maschine zeigen. Beginnen Sie mit dem Buchstaben (L). 4.-Nehmen Sie dann das Auswahlrohr für die Gewichte (14) Fig.4 und montieren Sie die Halterungsbuchse (41) des ersten Gewichts. Setzen Sie dann den Stift (32) ein. Setzen Sie das letzte Gewicht (42) auf die Stangen (13). Ziehen Sie dann die Schrauben (63) des Führungsrohrs (13) am Hauptrahmen fest Fig.5. 5.-Bringen Sie den Hauptkörper (2) an die Basis, wie in der Fig.6 dargestellt. Setzen Sie die Schrauben (70) an, ohne sie festzuziehen Fig.6. Achten Sie dabei auf die vertikale Position der Hauptstruktur (2) Fig.6. 6.-Bitte platzieren Sie den oberen Körper (1) Fig.7 in den Hauptkörper (2). Ziehen Sie die Schrauben (63) (70) fest wie in Zeichnung 7 dargestellt.

MONTAGE DER HALTERUNG

DER BUTTERFLY-ARME.- 7.-Setzen Sie die Halterung der Butterfly-Arme (3) in die obere Halterung (1) Fig.8. Setzen Sie die Schraube (73) mit den Unterlegscheiben (78) und der Mutter (81) ein und ziehen Sie sie fest. Abschließend setzen Sie bitte den Blendstopfen (59) auf die Mutter. Anschließend platzieren Sie das Blech der Fußschale (12) neben die untere Schale (10) Fig.8. Setzen Sie die Schrauben (69) und die Unterlegscheiben (76) ein und ziehen Sie sie mit den Muttern (80) fest. MONTAGE ANSCHLAGBLECH ARME.- 8.-Lösen Sie die Schrauben zusammen mit den Unterlegscheiben und den Schrauben des Auflagers der Dreharmlehnen Fig.8. Bringen Sie anschließend das Blech (29) mit dem Logo nach Außen an und dann die Schrauben zusammen mit den Unterlegscheiben und Schrauben, die zuvor gelöst worden sind. Ziehen Sie die Schrauben fest an.

SCHAUMSTOFFE.- 9.-Nehmen Sie die Schaumstoffe (54) und stecken Sie sie in die beiden Rohre der Übung „BUTTERFLY“ wie in der Fig.8 gezeigt. Nehmen Sie anschließend den Griff (15), lösen Sie die Schraube zusammen mit der Unterlegschraube Fig.8 und schrauben Sie ihn an die Armlehnen (rechts und links). MONTAGE SITZSTRUKTUR.- 10.- Nehmen Sie die Knauf des Sitzauflagers (84). Positionieren Sie es in einem der zwei Höhenlöcher Fig.9 des Sitzes und verschrauben Sie es mit Knauf (84). Bringen Sie den Sicherheitsriegel an (26).

MONTAGE DER HALTERUNG

DER HANDAUFLAGEN.- 11.-Setzen Sie die Halterung der Handauflagen (7) in das Gestellrohr des Sitzes (6) Fig.9. Schrauben Sie sie dann mit der Schraube (70), der flachen Unterlegscheibe (76) und der Mutter (80) fest.22

MONTAGE SITZ.- 12.-Nehmen Sie den Sitz (24) und positionieren Sie ihn auf dem Sitzauflager Fig.9. Nehmen Sie die Schrauben (71) mit den Unterlegscheiben (75) und schrauben Sie sie an.

AUFBAU DER RÜCKENLEHNE.-

13.-Nehmen Sie die Rückenlehne (23), und nähern Sie diese dem Zentralmast wie in der Fig.10 gezeigt. Nehmen sie anschließend die Schrauben (71) mit den Unterlegscheiben (75) und schrauben Sie die Rückenlehne an Fig.10.

SCHAUMSTOFFE. 14.-Nehmen Sie als erstes die Schaumstoffe (53) und führen Sie si in die oberen runden Rohre des Beinauflagers ein Fig.10. Verfahren Sie danach genauso, um die unteren Schaumstoffe (53) des Beinauflagers anzubringen. MONTAGE DER GEHÄUSE. 15.-Bringen Sie die hinteren Schutzgehäuse, links und rechts (22 und 21) am Hauptteil (1) an, so dass der Zapfen des Gehäuses mit der Basis übereinkommt . Ziehen Sie die Schrauben (63) des oberen Teils leicht an, Fig.11. Fixieren Sie diese Gehäuse ebenfalls an den seitlichen Rohren des Gerätes, Fig.11.

MONTAGE DES KABELSYSTEMS.-

16.-Prüfen Sie zunächst, ob die Stahlkabel korrekt auf den Riemenscheiben liegen, die vormontiert geliefert werden. Beachten Sie dabei die Pfeile auf Fig.12.

Montieren Sie die Bleche (17) an den Riemenscheiben (57) Fig.12A.

Positionieren Sie das Kabel (36) des oberen Körpers auf der Riemenscheibe (57) Fig.12B. Setzen Sie die Riemenscheibe in die Halterung des Hauptrahmens (1) Fig.12B und ziehen Sie sie mit der Schraube (66), der Unterlegscheibe (76) und der Mutter (80) fest.

Anschließend befestigen Sie ein Kabelende (38) an der Platine des linken Butterfly-Arms Fig.12C. Setzen Sie die Schraube (65) mit den Unterlegscheiben (76) und der Mutter (80) ein. Wiederholen Sie diese Montage mit dem anderen Kabelende (38) am rechten Butterfly-Arm.

Bei dem vorgenannten Montageschritt der Anbringung der Gewichte, befinden sich diese bereits in ihrer Aufnahme. Heben Sie das erste Gewicht (42) an und platzieren Sie die Gewichte- Wahlstange (14) wie auf Fig.12D dargestellt. Drehen Sie die Schraube (36A) in die Wahlstange (14). Wenn Sie eingeschraubt ist, bewegen Sie das Gewicht nach unten, bis es auf den übrigen Gewichten aufliegt. Setzen Sie den Gewichte-Wahlstift (29) in die Wahlstange (14) Fig.12 und ziehen Sie die Mutter (U) fest an Fig.12E.

Nehmen Sie das Ende des unteren Kabels des Fußzugs (37). Folgen Sie den Pfeilen, die auf Fig.12 für das Kabel angegeben sind und führen Sie es durch die erste Riemenscheibe (A1) Fig.12. Dann führen Sie dasselbe Ende durch die untere Riemenscheibe (B1;C1) Fig.12.23

Führen Sie das Kabel (37) dann durch die dritte Riemenscheibe (D1) Fig.12 Befestigen Sie das Kabelende dann an dem Haken (33) und der Kette (31); positionieren Sie diese so, dass das Ende mit der Halterung des Basisrohrs verbunden ist Fig.12. Anmerkung: Es ist möglich, dass Sie nach einer gewissen Zeit eine leichte Lockerung des Kabels feststellen, da dieses sich „gesetzt“ hat. Dieses Problem können Sie durch einfaches Nachspannen des Stahlkabels mittels der Kettenglieder (31) lösen. 17.- Haken Sie die Kette (40) in den Haken des Zubehörteils für die Beine (9) Fig.12, um die Beinübungen ausführen zu können. 18.- Verbinden Sie die obere Verkleidung (30) durch den oberen Körper (1) hindurch mit dem Hauptrahmen, indem Sie sie dort einrasten Fig.13. Setzen Sie die Schrauben (72) ein. 19.-Platzieren Sie das Wahlelement (25) wie auf Fig.13 dargestellt, um Butterfly-Übungen ausführen zu können. ANBRINGEN DES

AUSWAHLHAKENS FÜR DIE

GEWICHTE.- 20.-Führen Sie den Auswahlhaken (29) für die Gewichte in das Loch der Gewichte, entsprechend Ihrer Übung, wie in der Fig.14 gezeigt. Für eine bessere Kontrolle der Übungen sind die Gewichte mit Buchstaben bezeichnet. Sehen Sie die Vergleichstabelle, die am Gerät angebracht ist. Dort sehen Sie das Gewicht für jeden Buchstaben in Kilogramm und Pfund.

KLAPPEN DES SITZES.-

21.-Um die Sitzfläche zu klappen, ziehen Sie den Sicherheitssplint (26) heraus und heben Sie die Fläche in Pfeilrichtung an, wie die Fig.15 zeigt. Befestigen Sie anschliessend den Sitz mit dem selben Splint. Anmerkung: Der Sitz kann in der Höhe in zwei Positionen eingestellt werden. NIVELLIERUNG.- 22.-Wenn das Gerät an seinem definitiven Ort ist, vergewissern Sie sich, dass es fest auf dem Boden steht und die Nivellierung korrekt ist. Sie können die Nivellierung verändern, indem Sie die einstellbaren Füsse (45) mehr oder weniger herausschrauben Fig.16. Sollten über den Zustand einer Komponente Zweifel bestehen, setzen Sie sich bitte mit dem (TKD) Technischen Kundendienst in Verbindung, indem Sie das Servicetelefon anrufen (siehe letzte Seite des Handbuchs).
