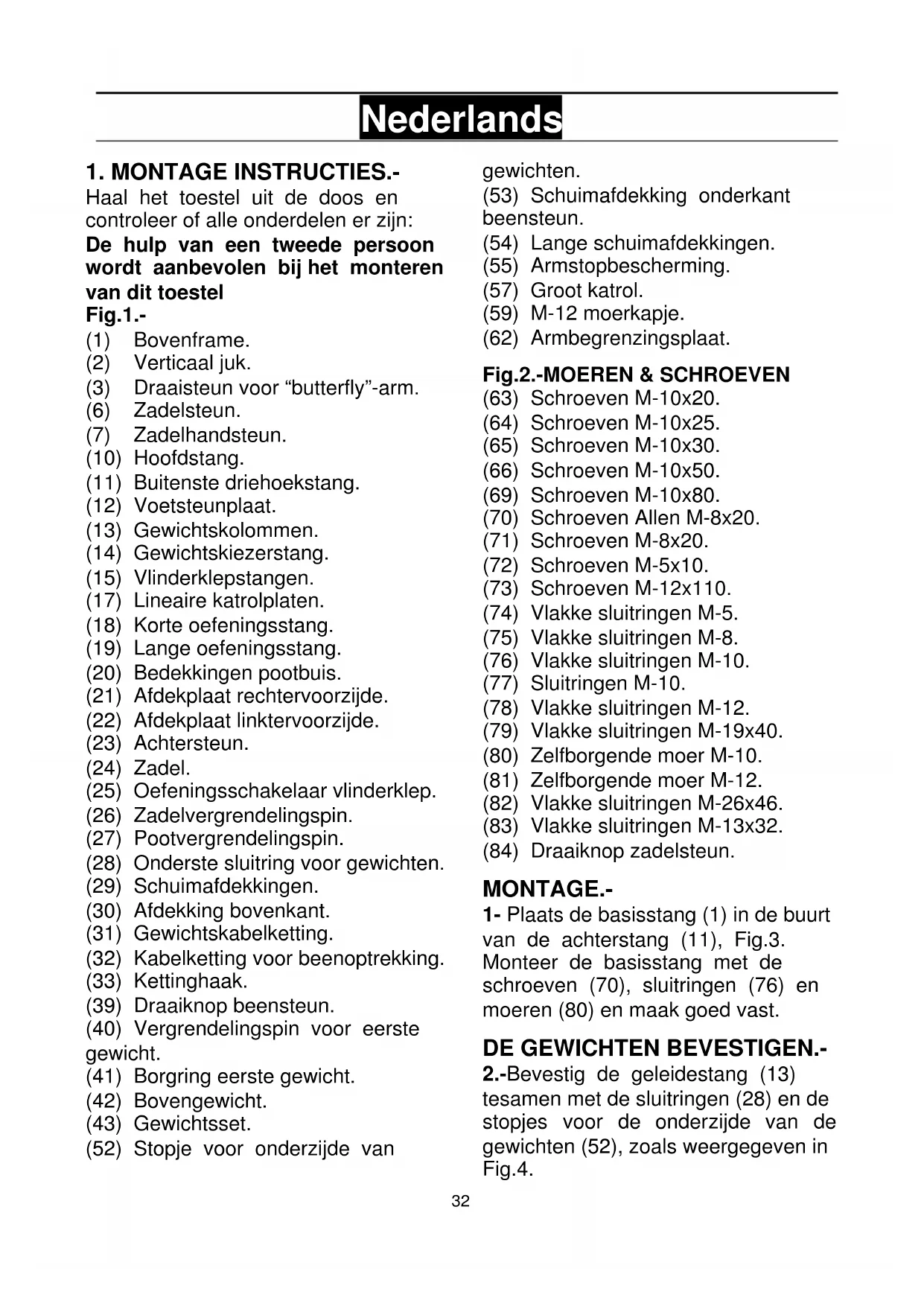

Notice BH FITNESS Multigym Plus G112X - page 32
Kies uw taal en geef uw e-mailadres: we sturen u een specifiek vertaalde versie.

Gebruikersvragen over Multigym Plus G112X BH FITNESS

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Fitnessapparatuur in PDF-formaat gratis! Vind uw handleiding Multigym Plus G112X - BH FITNESS en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Multigym Plus G112X van het merk BH FITNESS.

GEBRUIKSAANWIJZING Multigym Plus G112X BH FITNESS

Haal het toestel uit de doos en controleer of alle onderdelen er zijn:

De hulp van een tweede persoon wordt aanbevolen bij het monteren van dit toestel

Fig.1.-

(1) Bovenframe.
(2) Verticaal juk.
(3) Draaisteun voor "butterfly"-arm.
(6) Zadelsteun.
(7) Zadelhandsteun.
(10) Hoofdstang.
(11) Buitenste driehoekstang.
(12) Voetsteunplaat.
(13) Gewichtskolommen.
(14) Gewichtskiezerstang.
(15) Vlinderklepstangen.
(17) Lineaire katrolplaten.
(18) Korte oefeningsstang.
(19) Lange oefeningsstang.
(20) Bedekkingen pootbuis.
(21) Afdekplaat rechtervoorzijde.
(22) Afdekplaat linktervoorzijde.
(23) Achtersteun.
(24) Zadel.
(25) Oefeningsschakelaar vlinderklep.
(26) Zadelvergrendelingspin.
(27) Pootvergrendelingspin.
(28) Onderste sluitring voor gewichten.
(29) Schuimafdekkingen.
(30) Afdekking bovenkant.
(31) Gewichtskabelketting.
(32) Kabelketting voor beenoptrekking.
(33) Kettinghaak.
(39) Draaiknop beensteun.
(40) Vergrendelingspin voor eerste gewicht.
(41) Borgring eerste gewicht.
(42) Bovengewicht.
(43) Gewichtsset.
(52) Stopje voor onderzijde van

gewichten.

(53) Schuimafdekking onderkant beensteun.
(54) Lange schuimafdekkingen.
(55) Armstopbescherming.
(57) Groot katrol.
(59) M-12 moerkapje.
(62) Armbegrenzingsplaat.

1- Plaats de basisstang (1) in de buurt van de achterstang (11), Fig.3. Monteer de basisstang met de schroeven (70), sluitringen (76) en moeren (80) en maak goed vast.

2.-Bevestig de geleidestang (13) tesamen met de sluitringen (28) en de stopjes voor de onderzijde van de gewichten (52), zoals weergegeven in Fig.4.

3.-Vervolgens plaatst u de gewichten op de geleidestang zoals weergegeven in Fig.4, in de juiste alfabetische volgorde, waarbij de letters tegenover de voorzijde van het toestel komen te liggen, te beginnen met de letter "L".

4.- Nu neemt u de gewichtsselectiebuis (14), Fig.4, en bevestigt u de borgring (41) voor het eerste gewicht en voert u de vergrendelingspin (40) in. Plaats het laatste gewicht (42) op de stangen, te bevestigen maakt u de bouten (63) van de geleidestang (13) vast op het hoofdframe (10), zoals weergegeven in Fig.5.

5.-Plaats het hoofdonderdeel (2) op het voetstuk, zoals op Fig.6 staat aangegeven. Plaats de schroeven (70) op hun plaats zonder ze vast te draaien Fig.6. Let er op dat het hoofdonderdeel (2) verticaal staat Fig.6.

6.-Bevestig het bovenframe (1) Fig.7 op het hoofdframe (2). Maak de moeren met de hand vast zoals (63) (70) weergegeven in Fig.7.

DE BUTTERFLY-ARMSTEUN BEVESTIGEN.-

7.-Doe de butterfly-armsteun (3) in de bovensteun (1), Fig.8. Bevestig bout (73) samen met sluitring (78) en moer (81), en maak goed vast. Bevestig het moerkapje (59). Plaats vervolgens de voetsteunplaat (12) in de buurt van de ondersteun (10), Fig.8. Bevestig de schroeven (69) en de sluitringen (76) en draai de moeren (80) aan.

DE ARMBEGRENZINGSPLAAT BEVESTIGEN

8.-Haal de moeren, sluitringen en schroeven van de armdraaisteun af Fig.8. Bevestig vervolgens de plaat (62) met het logo naar buiten wijzend en maak de schroeven, sluitringen en moeren opnieuw vast. Draai de schroeven goed aan.

9.-Neem de schuimafdekkingen (54) en bevestig ze op de twee VLINDERKLEPSTANGEN, zoals weergegeven in Fig.11. Neem vervolgens de hendel (15), verwijder de schroef en sluitring Fig.8 en schroef hem op de armen (links en rechts).

10.- Neem de knopbout van de zadelsteun (84). Positioneer hem in een van de twee instellingsgaten voor de zadelhoogte Fig.9 en maak hem vast door gebruik te maken van de eerder verwijderde knop (84). Bevestig de zadelvergrendelingspin (26).

11.- Plaats de handgreepsteun (7) op de buis voor het zadelframe (6), Fig.9. Bevestig vervolgens de bout (70) en sluitring (76) en maak deze vast met behulp van de moer (80).

12.-Neem het zadel (24) en plaats het op de zadelsteun Fig.9.

Bevestig de schroeven (71) en hun sluitringen (75) en maak goed vast.

13.-Neem de achtersteun (23) en plaats hem tegen het centrale juk, zoals weergegeven in Fig.10. Gebruik vervolgens de schroeven (71) en sluitringen (75) om de achtersteun vast te maken Fig.10.

14.-Neem eerst de schuimafdekkingen (53) en bevestig ze op de, aan de bovenkant afgeronde buizen voor de beensteun Fig.10.

Doe nu hetzelfde voor de schuimafdekkingen van de onderkant van de beensteun (53).

DE AFDEKPLATEN BEVESTIGEN.-

15.-Plaats de linker-en rechterachterafscherming (22 en 21) op het hoofdonderdeel (1) en zorg er hierbij voor dat de pin van de afscherming in het voetstuk steekt. Draai vervolgens de schroeven aan de bovenkant licht vast Fig.11. Bevestig de afschermingen ook op de zijbuizen van het apparaat, waarbij u stevig op de (71) zwarte onderdelen duwt Fig.11.

HET KABELSYSTEEM BEVESTIGEN.-

16.- Controleer eerst of de staalkabels goed bevestigd zijn op de katrollen, die geleverd zijn met hun montage gereed, daarbij de pijlen in Fig.12 volgend.

✿ Bevestig de plaatjes (17) op de katrollen (57) zoals weergegeven in Fig.12A.

Plaats de kabel van het

bovenframe (36) op de katrol (57), Fig.12B. Voer de katrol in in de steun van het hoofdframe (1), Fig.12B, en maak goed vast met behulp van de bout (66), sluitring (76) en moer (80).

- Bevestig vervolgens het ene uiteinde van de kabel (38) aan het linker armplaatje voor de Butterfly-oefening, Fig.12C. Bevestig de bout (65) met sluitringen (76) en moer (80). Doe hetzelfde met het andere uiteinde van de kabel (38) voor de rechter Butterfly-oefeningsarm.

De gewichten zijn reeds in hun behuizing geplaatst in de vorige montagestap.

Til het eerste gewicht (42) op en plaats de gewichtsselectiestang (14), zoals weergegeven in Fig.12D.

Schroef de bout (36A) in de selectiestang (14). Wanneer deze erin is geschroefd, laat u het gewicht zakken zodat dit rust op de overige gewichten. Doe de gewichtsselectiepin (29) in de selectiestang (14), Fig.12, en draai de moer (U) stevig aan, Fig.12E.

Neem het uiteinde van de voetoptrekkabel (37) en voer deze in door het eerste katrol (A1) door de op de kabel gemarkeerde pijlen te volgen, zoals weergegeven in Fig.12. Voer hetzelfde uiteinde vervolgens in door het onderste katrol (B1;C1), Fig.12.

Ga verder met het invoeren van het uiteinde van de kabel (37) door het derde katrol (D1), Fig.12. Doe het uiteinde van de kabel aan de haak (33) en de ketting (43) en bevestig het geheel aan de steun op de basis.

Opmerking: Na een tijdje zult u merken dat de staalkabel een beetje verslapt als gevolg van het op zijn plaats vallen van de kabel.

Dit lost u op door de staalkabel simpelweg te spannen door de koppeling van de ketting (31) aan te passen.

17.- Maak de ketting (32) vast aan de haak van de beensteun (9), Fig.12, teneinde de beenoefeningen te kunnen doen.
18.- Bevestig de bovenkap (30) zodanig op het bovenframe (1) dat het op zijn plaats klikt op het hoofdframe, Fig.13. Maak vast met behulp van schroeven (72).
19.- Stel de selectiepin (25) in zoals weergegeven in Fig.13, teneinde de Butterfly-oefening te kunnen doen.

PLAATSING VAN DE GEWICHTINSTELLINGSPEN.-

20.-Plaats de gewichtinstellingspen (29) in de opening van het gewicht dat bij de oefening past, zoals op Fig.14 staat aangegeven.

Om de pen te verwijderen draait u haar met de wijzers van de klok mee en trekt u haar uit de buis.

Om de oefeningen beter te kunnen controleren zijn de gewichten van letters voorzien. Op de tabel op het voetstuk van het apparaat kunt u de bijbehorende krachtin-spanning in kilo's en ponden aflezen.

21.-Om de zitting om te buigen verwijdert u de veiligheidspen (26) en brengt u de zitting in de richting van de pijl omhoog, zoals op Fig.15 staat aangegeven. Daarna zet u de zitting met de veiligheidspen weer vast.

Opmerking: De zitting kan in twee standen in hoogte versteld worden.

NIVELLERING.-

22.- Wanneer het apparaat op zijn definitieve plaats staat, controleert u of het apparaat stevig en waterpas staat. Dit kunt u bewerkstelligen door de verstelbare voeten (45) losser of vaster te draaien Fig.16.

Als u twijfels hebt over enig onderdeel van dit toestel, aarzel dan niet contact op te nemen met de technische bijstandsdienst door dienstverlening te bellen (zie laatste pagina van de handleiding).

BH BEHOUDT ZICHZELF HET RECHT VOOR DE SPECIFICATIES VAN HAAR PRODUKTEN TE WIJZIGEN ZONDER VOORAFGAANDE BEKENDMAKING

G112X

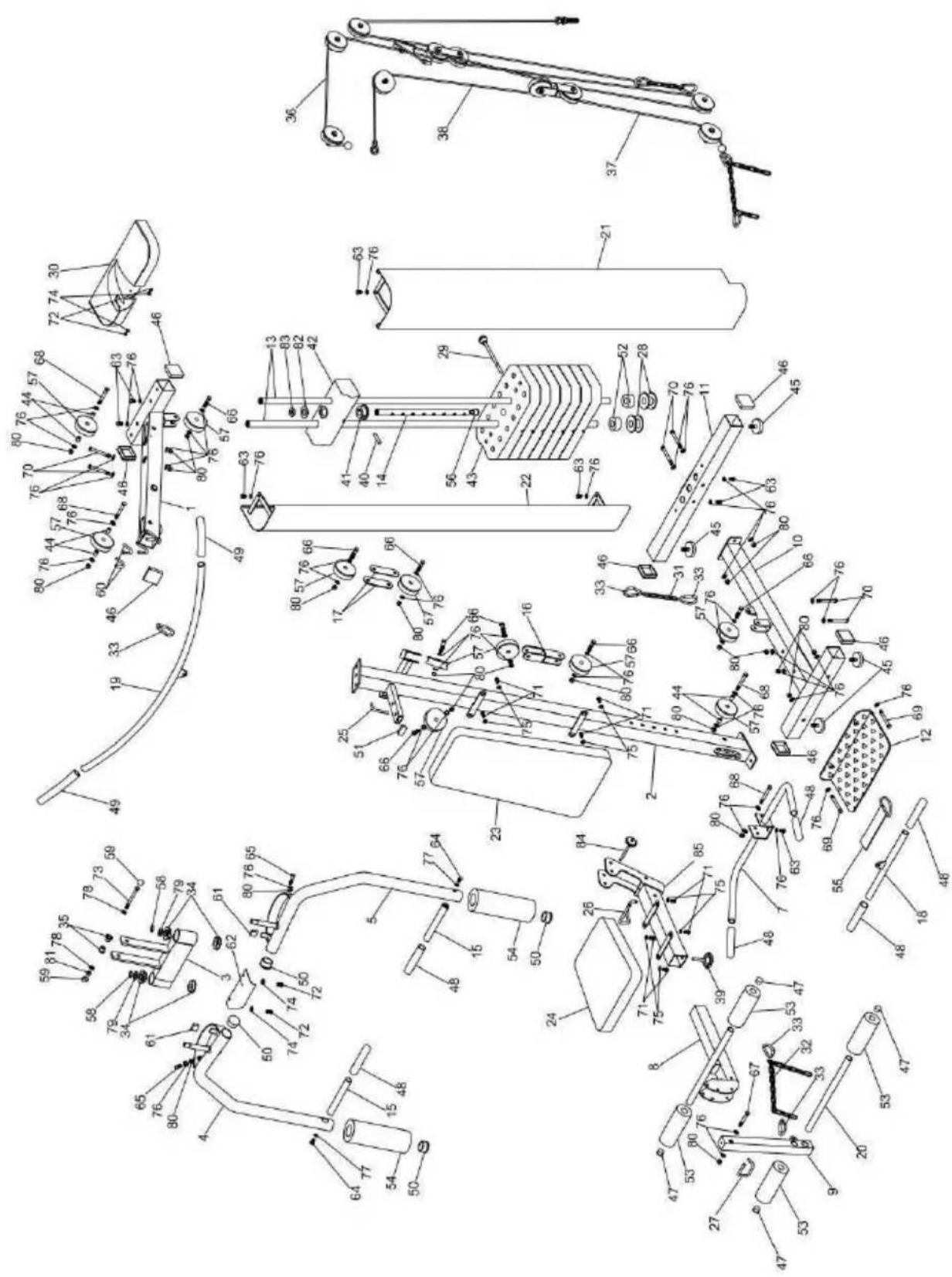

BH FITNESS Multigym Plus G112X - NIVELLERING.- - 1

Bestellen van vervangingsonderdelen: Geef het deel code en de hoeveelheid

Ejemplo / E.g. / Exemple / Beispiel / Exemplo / Esempio / Bijvoorbeeld: G112X001

NoCodeNo Code
1G112X00129 G112X029 57 G112X057
2G112X00230 G112X030 58 G112X058
3G112X003A31 G112X031 59 G1122X059
4G112X00432 G112X032 60 G112X060
5G112X00533 G112X033 61 G112X061
6G112X00634 G112X034 62 G112X062
7G112X00735 G112X035 63 G112X063
8G112X00836 G112X036 64 G112X064
9G112X00937 G112X037 65 G112X065
10G112X01038 G112X038 66 G11212X066
11G112X01139 G112X039 67 G11212X067
12G112X01240 G112X040 68 G11212X068
13G112X01341 G112X041 69 G11212X069
14G112X01442 G112X042 70 G11212X070
15G112X01543 G112X043 71 G11212X071
16G112X01644 G112X044 72 G11212X072
17G112X01745 G112X045 73 G11212X073
18G112X01846 G112X046 74 G11212X074
19G112X01947 G112X047 75 G11212X075
20G112X02048 G112X048 76 G11212X076
21G112X021A49 G112X049 77 G11212X077
22G112X022A50 G112X050 78 G11212X078
23G112X023A51 G112X051 79 G11212X079
24G112X024A52 G112X052 80 G11212X080
25G112X02553 G112X053 81 G11212X081
26G112X02654 G112X054 82 G11212X082
27G112X02755 G112X055 83 G11212X083
28G112X02856 G112X056
