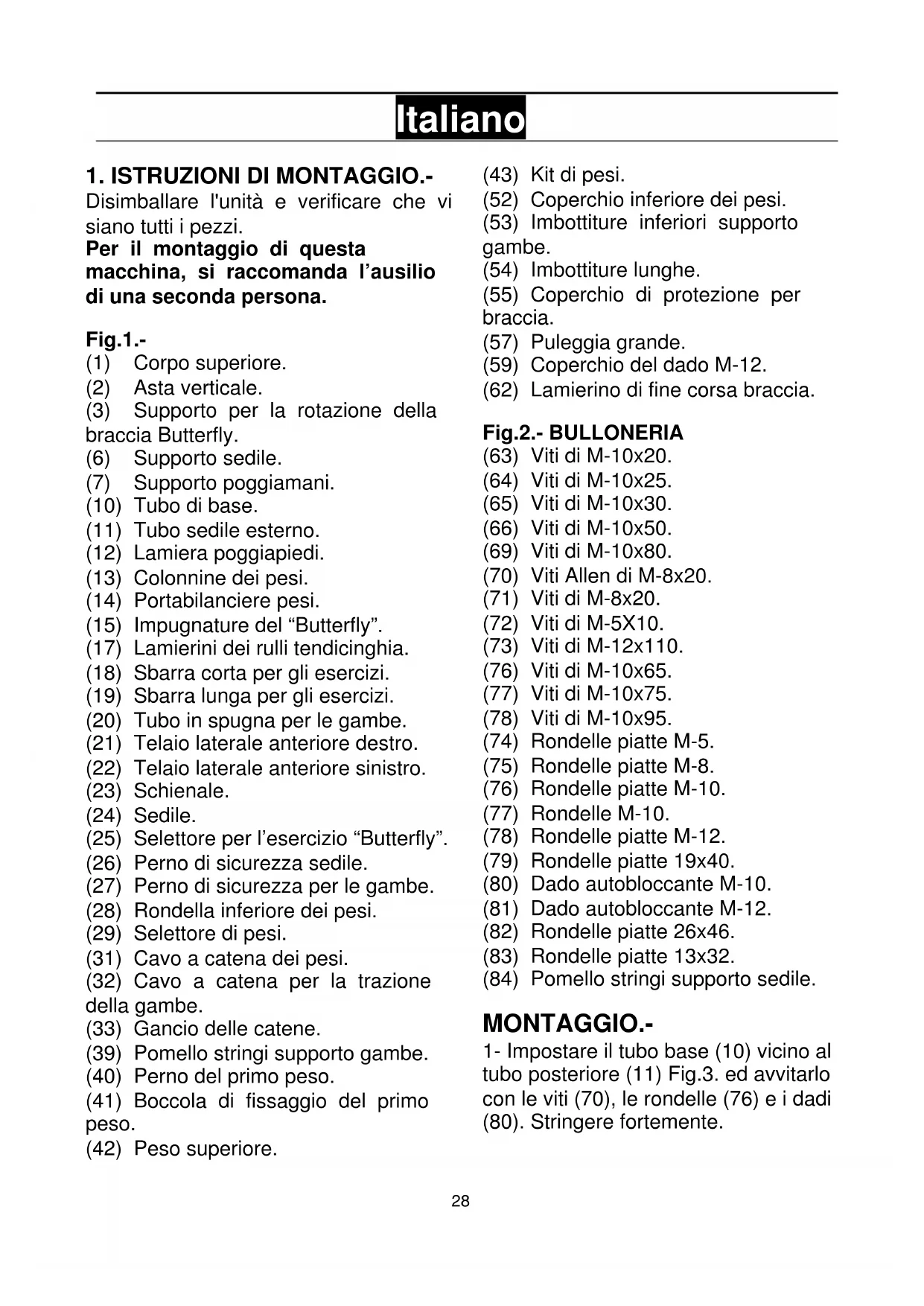

Disimballare l'unità e verificare che vi siano tutti i pezzi. Per il montaggio di questa macchina, si raccomanda l’ausilio di una seconda persona. Fig.1.- (1) Corpo superiore. (2) Asta verticale. (3) Supporto per la rotazione della braccia Butterfly. (6) Supporto sedile. (7) Supporto poggiamani. (10) Tubo di base. (11) Tubo sedile esterno. (12) Lamiera poggiapiedi. (13) Colonnine dei pesi. (14) Portabilanciere pesi. (15) Impugnature del “Butterfly”. (17) Lamierini dei rulli tendicinghia. (18) Sbarra corta per gli esercizi. (19) Sbarra lunga per gli esercizi. (20) Tubo in spugna per le gambe. (21) Telaio laterale anteriore destro. (22) Telaio laterale anteriore sinistro. (23) Schienale. (24) Sedile. (25) Selettore per l’esercizio “Butterfly”. (26) Perno di sicurezza sedile. (27) Perno di sicurezza per le gambe. (28) Rondella inferiore dei pesi. (29) Selettore di pesi. (31) Cavo a catena dei pesi. (32) Cavo a catena per la trazione della gambe. (33) Gancio delle catene. (39) Pomello stringi supporto gambe. (40) Perno del primo peso. (41) Boccola di fissaggio del primo peso. (42) Peso superiore. (43) Kit di pesi. (52) Coperchio inferiore dei pesi. (53) Imbottiture inferiori supporto gambe. (54) Imbottiture lunghe. (55) Coperchio di protezione per braccia. (57) Puleggia grande. (59) Coperchio del dado M-12. (62) Lamierino di fine corsa braccia. Fig.2.- BULLONERIA (63) Viti di M-10x20. (64) Viti di M-10x25. (65) Viti di M-10x30. (66) Viti di M-10x50. (69) Viti di M-10x80. (70) Viti Allen di M-8x20. (71) Viti di M-8x20. (72) Viti di M-5X10. (73) Viti di M-12x110. (76) Viti di M-10x65. (77) Viti di M-10x75. (78) Viti di M-10x95. (74) Rondelle piatte M-5. (75) Rondelle piatte M-8. (76) Rondelle piatte M-10. (77) Rondelle M-10. (78) Rondelle piatte M-12. (79) Rondelle piatte 19x40. (80) Dado autobloccante M-10. (81) Dado autobloccante M-12. (82) Rondelle piatte 26x46. (83) Rondelle piatte 13x32. (84) Pomello stringi supporto sedile. MONTAGGIO.-

1- Impostare il tubo base (10) vicino al

tubo posteriore (11) Fig.3. ed avvitarlo con le viti (70), le rondelle (76) e i dadi (80). Stringere fortemente.29

2.-Posizionare i tubi guida (13) assieme alle rondelle (28) e ai coperchi inferiori dei pesi (52) in posizione come indica la Fig.4. 3.-In seguito posizionare i pesi (43) nei tubi guida come indicato nella Fig.4, rispettando l’ordine alfabetico e mantenendo le lettere rivolte verso la macchina, cominciando dalla lettera (L). 4.-Continuare a tenere sollevato il tubo selettore dei pesi (14) Fig.4 e montare l’anello di fissaggio (41) del primo peso e inserire il perno (40). Posizionare l’ultimo peso (42) nelle barre (13), serrare le viti (63) del tubo guida (13) al corpo principale (10) come indicato nella Fig.5. 5.-Collochi il corpo principale (2) nella base come indica la Fig.6. Collochi le viti (70), soltanto direzionandole senza stringerle Fig.6. 6.-Inserire il corpo superiore (1) Fig.7 nel corpo principale (2). Stringere leggermente i viti (63) (70) come si indica nella Fig.7.

BRACCIA BUTTERFLY. 7.-Posizionare il supporto per le braccia Butterfly (3) nel supporto superiore (1) Fig.8. Inserire la vite (73) assieme alle rondelle (78) e al dado (81) e serrare. Posizionare il coperchio di regolazione del dado (59). Successivamente, collocare la lamiera supporto piedi (12) vicina al supporto infriore (10) Fig.8. Inserire le viti (69), inserire le rondelle (76) ed i dadi (80), e stringere fortemente.

8.-Svitare i dadi, le rondelle e le viti del supporto di giro delle braccia Fig.8. Successivamente montare il lamierino (62) con il marchio verso l’esterno, e inserire le viti con le rondelle ed i dadi, che sono stati tolti precedentemente. Stringere bene le viti. MONTAGGIO DELLE IMBOTTITURE SUPERIORI.- 9.-Prendere le imbottiture (54) ed inserirle nei due tubi per l’esercizio del "BUTTERFLY” come indica la Fig.8. In seguito prendere la maniglia (15), allentare la vite con la rondella Fig.8 ed avvitare nelle braccia (destro e sinistro). MONTAGGIO STRUTTURA DEL SEDILE.- 10.- Prendere le pomello di sostegno del sedile (84). Posizionare in uno dei fori in altezza Fig.9 el sedile ed avvitare con le pomello (84). Montare il perno di sicurezza (26).

11.-Posizionare il supporto per le mani (7) nel tubo della struttura della seduta (6) Fig.8. In seguito, serratelo con la vite (70), la rondella piana (76) e il dado (80).

MONTAGGIO DEL SEDILE.-

12.-Prendere il sedile (24) e posizio- narlo nel supporto sedile Fig.9. Prendere le viti (71) e le rondelle (75) ed avvitarlo.30

MONTAGGIO DELLO SCHIENALE.- 13.-Prendere lo schienale (23), ed avvicinarlo all’asta centrale come indica la Fig.10. Successivamente prendere le viti (71), le rondelle (75) ed avvitare lo schienale Fig.10. MONTAGGIO DELLE IMBOTTITURE SUPERIORI.- 14.-Innanzi tutto prendere le imbottiture (53) ed inserirle nei tubi rotondi superiori del supporto gambe Fig.10. Poi continuare con lo stesso procedi- mento di montaggio per le imbottiture inferiori (53) del supporto gambe.

15.-Collochi le carcasse di protezione sinistra e destra (22 e 21) nel corpo principale (1), facendo coincidere il perno della carcassa alla base e serrando poi leggermente le viti nella parte superiore Fig.11. Fissi anche queste carcasse nei tubi laterali della macchina, premendo i viti (63) Fig.11. MONTAGGIO DEI CAVI.-. 16.-In primo luogo, verificare che i cavi in acciano siano posizionati correttamente sulle pulegge che sono premontate seguendo le frecce come da Fig.12.

Montare i lamierini (17) sulle pulegge (57) della Fig.12A.

Collocare il cavo (36) del corpo superiore sulla puleggia (57) Fig.12B, inserire la puleggia nel supporto del corpo principale (1) Fig.12B e serrare con la vite (66), la rondella (76) e il dado (80).

Di seguito, fissare un estremità del cavo (38) sulla piastra del braccio sinistro dell’operazione “Butterfly” Fig.12C, posizionare la vite (65) con le rondelle (76) e il dado (80).

Eseguire lo stesso montaggio con l’altra estremità del cavo (38) del braccio destro dell’operazione del Butterfly.

Nel passaggio precedente del montaggio dei pesi, queste sono già nelle proprie sedi.

Sollevare il primo peso (42) e collocare il tubo selettore dei pesi (14) come indicato nella Fig.12D.

Serrare la vite (36A) sul tubo selettore (14), quando sarà serrato, abbassare il peso ed appoggiarlo sugli altri.

Inserire il perno selettore dei pesi (29), il tubo selettore (14) Fig.12 e avvitare il più possibile il dado (U) Fig.12E.

Afferrare l’estremità del cavo inferiore per la trazione dei piedi (37) e seguendo le frecce riportate sul cavo della Fig.12 passarlo attravero la prima puleggia (A1) come mostrato nella Fig.12.

In seguito, far passare la medesima estremità attraverso la puleggia inferiore (B1; C1) Fig.12.

Continuare facendo passare il cavo (37) attraverso la terza puleggia (D1) Fig.12. Fissare l’estremità del cavo al moschettone (33) e alla catena (31), collocarla all’estremità assieme al supporto del tubo base Fig.12. Nota: Dopo un pò, è possibile notare che il cavo in acciaio si è allungato leggermente perchè si è assestato. Per risolvere questa situazione, è sufficiente tendere il cavo in acciaio cambiando la maglia della catena (31).31

17.- Introdurre la catena (32) nel gancio dell'attrezzo per le gambe (9) Fig.12 per poter realizzare gli esercizi di gambe. 18.- Fissare lo scheletro superiore (30) passando per il corpo superiore (1) finchè si incassa nel corpo principale Fig.13. Posizionare le viti (72).
