BEDIENUNGSANLEITUNG G6540 BH FITNESS

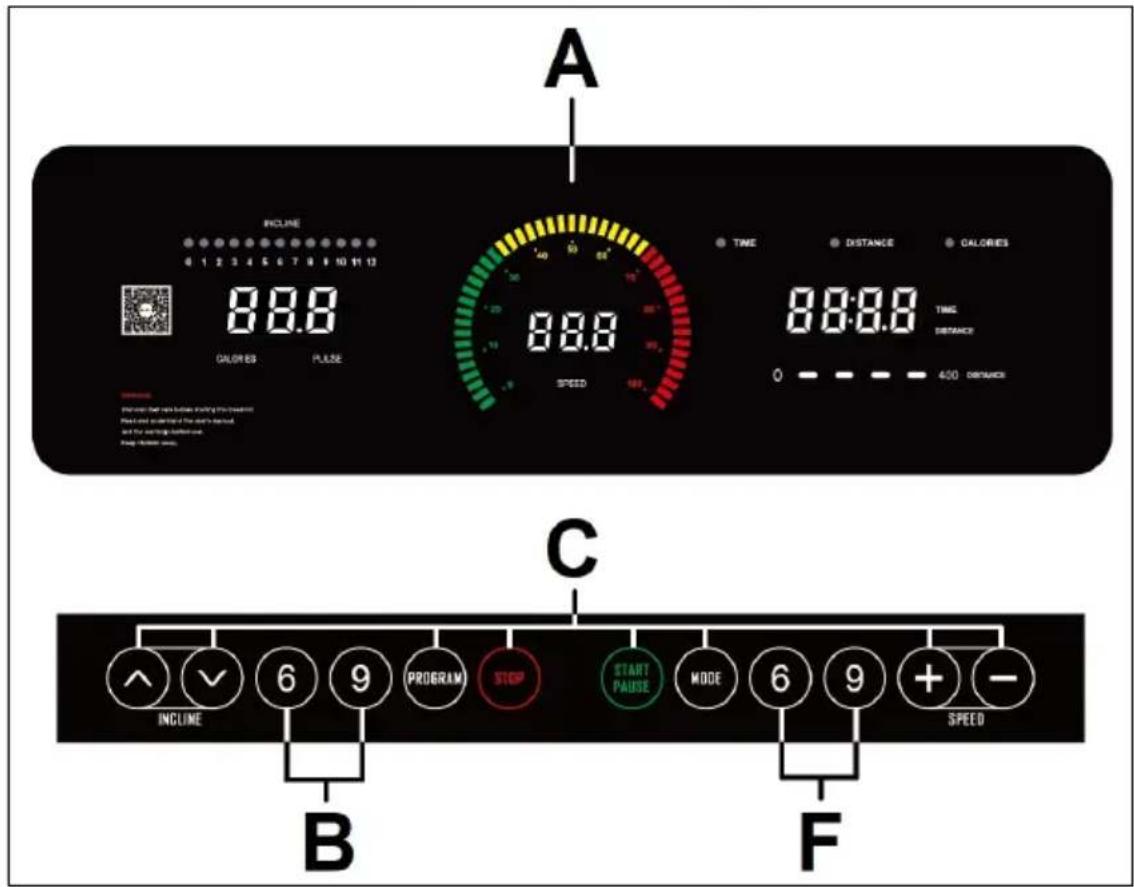

A: Auf diesem Display werden gleichzeitig Dauer; Programme; Geschwindigkeit; Strecke; Steigung; Puls; Angezeigt und Kalorien.

B: Drucktasten oder Schnelltasten für die Steigungseinstellung (6 - 9).

C: Diese Elektronikeinheit (Monitor) verfügt über 8 Tasten: PROGRAM; MODE; STEIGUNG ( ); START; STOP; GESCHWINDIGKEIT Km/h ( ).

F: Drucktasten oder Schnelltasten für Geschwindigkeit (6 - 9 Km/h).

EINSCHALTEN.-

Schließen Sie das Gerät an einen GEERDETEN Stecker. Stellen Sie

den Schalter (L) auf Position [1] Fig.1. Der Sicherheitsschlüssel (g) muss in seiner Aufnahme (E) Fig.2 stecken, damit das Gerät gestartet werden kann.

WECHSEL VON KILOMETERN AUF MEILEN.-

Es besteht die Möglichkeit, die Geschwindigkeit dieser Maschine in Km/h oder Meilen anzuzeigen.

Fabrikmäßig ist die Geschwindigkeit in Km/h eingestellt.

Um von Km/h auf Meilen umzustellen, folgen Sie diesen Schritten: Ziehen Sie bitte den Sicherheitsschlüssel (g) ab. Drücken Sie die Tasten PROGRAM und MODE 5 Sekunden lang. Einheiten werden geändert ("M" Miles oder "KM" Kilometer).

BEDIENUNGSHINWEISE.- HANDBETRIEB.

Dieser Monitor verfügt über Programme (MANUELL). Innerhalb der Programme von MANUELL kann die Dauer der Übungen zwischen (5 und 99 Minuten), die Entfernung zwischen (1 und 99) und die Kalorien zwischen (20 und 990) eingestellt werden. Drücken Sie MODE, um Zeit/Entfernung/Kalorien einzustellen. Bei Betätigen der START/PAUSE-Taste auf und die Maschine geht nach 5 Sekunden bei einer Geschwindigkeit von 1Km/h in Betrieb. Diese drei Sekunden werden in Countdown - Anzeige auf dem TIME-Display angezeigt (A). Im HANDBETRIEB kann die Geschwindigkeit durch Betätigen der SPEED-Tasten ( ) im Bereich von 1.0 bis 18 km/h eingestellt werden. Mit den Tasten INCLINE wählen Sie die Neigung (0-12). Durch Betätigen der Taste STOP oder Herauszie hen des SICHERHEITS-SCHLÜSSELS wird das Gerätangehalten.

MODUS PROGRAMME.-

Dieser Monitor verfügt über 40 Programme (P01-P36; U01; U02; U03; BODY-FAT).

Innerhalb der Programme von P01 bis P36 kann die Dauer der Übungen zwischen (5 und 99 Minuten).

Grafiken der Programme P1 bis P36.

Siehe letzte Seiten.-

Drücken Sie PROGRAM, um Zugriff auf die Programme von (P1 bis P36; U1-U3; BODY-FAT) zu haben und die Anzeige TIME blinkt.

Um die Dauer im gewählten Programm zu programmieren drücken Sie die Tasten SPEED ( ) zwischen 5 und 99 Minuten). Der Monitor hat eine vordefinierte Zeit von 30 Minuten für die Dauer des Programms.

Drücken Sie die Taste START/PAUSE und die Maschine beginnt nach 5 Sekunden gemäß den Werten, die Sie eingegeben haben, zu funktionieren, wobei auf dem zentralen Display die Werte in absteigender Folge angezeigt werden.

Sie können zu jedem Zeitpunkt der Übung die Geschwindigkeit und die Neigung verändern, indem Sie die Tasten SPEED ( ) bzw. INCLINE ( ) des Monitors drücken.

MODUS NUTZERPROGRAMME.-

Die Nutzerprogramme erlauben das Gestalten von Geschwindigkeits- und Neigungsgraphiken in Bezug auf Ihre körperliche Form.

Drücken Sie PROGRAM, um Zugriff auf die Programme von (U-01; U-02; U-03) zu haben. Erscheint die Dauer der Übung. Drücken Sie MODE.

Mit den Tasten INCLINE♦ wählen Sie die Neigung, die Sie im ersten Schritt wünschen (zwischen 0 und 12 Niveaus), wofür die Taste SPEED♦ gedrückt werden, mit denen die Geschwindigkeit für den ersten Schritt gewählt wird (zwischen 1 und 18Km/h).

Drücken Sie MODE und im zweiten Schritt gehen Sie genauso vor wie im Punkt 1, wobei Sie nach Wunsch die Geschwindigkeit und Neigung nach und nach bis Schritt 10 variieren können.

Drücken Sie START/PAUSE und es stellt sich die Maschine nach 5 rückwärts gezählten Sekunden an.

KÖRPERFETT-PROGRAMM.-BODY-FAT.-

Das ("F" BODY-FAT) Programm berechnet den Prozentsatz des Körperfetts des Benutzers.

Drücken Sie die PROGRAM-Taste, bis F1 erscheint. Mit den Tasten SPEED ( ) stellen Sie Ihr Geschlecht (Mann 01-Frau 02) ein und bestätigen Sie erneut mit MODE.

Geben Sie dann mit den Tasten SPEED ( ) stellen Sie Ihr Alter (AGE 1 – 99 Jahre) ein und bestätigen den Wert mit MODE.

Mit den Tasten SPEED ( ) geben Sie dann Ihre Körpergröße ein (HEIGHT 100-220 cm), die Sie auch wieder mit MODE bestätigen. Stellen Sie dann mit den Tasten SPEED ( ) Ihr Körpergewicht ein (WIGHT 20 – 150 kg) und bestätigen sie erneut mit MODE.

Legen die Hände auf die Pulssensoren (R) (Hand-grip) Fig.3.

Nach einigen Sekunden erscheinen die Werte auf den Display.

FAT. (Körperfett).—

Ziel der Funktion Körperfett ist es, Ihnen zu helfen, den Wert Ihres Körperfetts zu bewerten.

KÖRPERTYPEN / BODY TYPE:

Beschreibung	Frau	Mann
Essentielles Fett	10–13%	3–5%
Sportler	14-20%	6–13%
Fitness	21–24%	14–17%
Mittel	25–31%	18–24%
Übergewichtig	32% +	25% +

Auf dem Hauptbildschirm wird der Profiltyp für Ihren Körpertyp angezeigt.

BETRIEB mit iOS (iPod Touch / iPhone / iPad).-

Dieses Gerät verfügt über eine integrierte Bluetooth-Modul.

Aktivieren Sie die Bluetooth-Funktion des iPod / iPhone / iPad's.

Laden Sie dann eine mit dem FTMS-Protokoll kompatible Anwendung (ZWIFT, KINOMAP,...) aus Apple Store runter und führen Sie sie aus. Wenn die Anwendung Ihnen es erfordert wählen Sie Ihren BH Modul aus der Liste der Geräte um sie zu verknüpfen.

BETRIEB mit Android-Geräte.-

Dieses Gerät verfügt über eine integrierte Bluetooth-Modul.

Aktivieren Sie die Bluetooth-Funktion des Android-Gerätes.

Laden Sie dann eine mit dem FTMS-Protokoll kompatible Anwendung (ZWIFT, KINOMAP,...) aus Google Play runter und führen Sie sie aus.

Wenn die Anwendung Ihnen es erfordert wählen Sie Ihren BH Modul aus der Liste der Geräte um sie zu verknüpfen.

Siehe kompatible Apps im Web:

www.bhfitness.com

Holen Sie sich Ihren kostenlosen Aktivierungscode für BH by Kinomap unter:

http://colectivos.bhonlinestore.

com/bh-by-kinomap/

NOTAUS.-

Zur optimalen Sicherheit des Benutzers verfügt dieses Gerät über einen Sicherheitsschlüssel (g) und

eine STOP-Taste. Der Sicherheitsschlüssel (g) muss in seine Aufnahme (E) gesteckt werden Fig.2. Anderenfalls kann das Gerät nicht gestartet werden.

Wenn Sie das Gerät benutzen, befestigen Sie den Sicherheitsschlüssel mit einem Clip an Ihrer Kleidung. Durch kräftiges Ziehen kann der Schlüssel so aus der Aufnahme gezogen werden und das Gerät bleibt sofort stehen. Um es erneut zu starten, stecken Sie den Schlüssel einfach wieder in die Aufnahme. Wenn das Gerät nicht benutzt wird, ziehen Sie bitte den Sicherheitsschlüssel ab und bewahren Sie ihn außerhalb der Reichweite von Kindern auf.

Durch Betätigen der roten STOP-Taste wird das Gerät sofort angehalten.

Um es erneut in Betrieb zu nehmen, betätigen Sie bitte die START/PAUSE-Taste.

STEIGUNG.-

Die Steigung ist eine von den übrigen Funktionen unabhängige Funktion.

Sollte die Steigung nicht auf Null sein, wenn Sie das Training durch Betätigen der START/PAUSE-Taste beginnen, wird die Steigung automatisch auf den Wert Null gebracht, während das Gerät in Betrieb geht.

Durch Betätigen der Tasten INCLINE (+) oder INCLINE (-), können Sie die Steigung des Geräts zwischen Niveau 0 und 12 in Funktion der Steigung, mit der Sie die Übung ausführen möchten, einstellen.

Wichtig. Versuchen Sie niemals eine Steigung herzustellen, indem Sie

Gegenstände unter das Laufband legen.

WICHTIG BEVOR SIE DAS GERÄTZUSAM MENKLAPPEN, MUSS DIE STEIGUNG AUF DAS NIEDRIGSTE NIVEAU GESTELLT WERDEN.

PULSMESSUNG.-

Die Pulsmessung erfolgt, indem man beide Hände auf die Pulssensoren (R) legt, die sich in der Elektronikeinheit befinden. Nach einigen Sekunden werden die Werte angegeben.

WICHTIG: Es handelt sich hier nicht um ein medizinisches gerät. die angaben zum herzrhythmus sind daher reine richtwerte.

ALARMFUNKTION FÜR DIE SCHMIERUNG.-

Dieses Gerät hat einen Schmierhinweis. Nach einer 300 km gelaufenen Strecke, zeigt der Monitor das Wort OIL an.

Dies bedeutet, dass Ihr Gerät geschmiert werden muss. Schmieren Sie das Band, wie im SCHMIERUNG Abschnitt angegeben und halten Sie dann eine Taste 6 Sekunden lang gedrückt.

Dadurch wird die Warnung entfernt und die Strecke bis zur nächsten Schmierung zurückgesetzt.

Sollten über den Zustand einer Komponente Zweifel bestehen, setzen Sie sich bitte mit dem (TKD) Technischen Kundendienst in Verbindung, indem Sie das Servicetelefon anrufen (siehe letzte Seite des Handbuchs).

HERSTELLER BEHÄLT SICH DAS RECHT VOR, DIE SPEZIFIZIERUNGEN SEINER PRODUKTE OHNE VORHERIGE ANKÜNDIGUNG ZU ÄNDERN.

AUFFINDEN VON FEHLERN UND PROBLEMEN

SYMPTOME	MASSNAHMEN	LÖSUNGEN
1. Der Monitor schaltet nicht ein.	1) Vergewissern Sie sich, dass das Gerät ans Netz angeschlossen ist und der Hauptschalter auf Position 1 steht. Der Sicherheitsschlüssel muss stecken.	1) Stecken Sie das Kabel in die Steckdose. Stellen Sie den Schalter auf Position 1 und setzen Sie den Sicherheitsschlüssel ein.
2. Der Monitor schaltet ein, aber der Motor funktioniert nicht.	2) Prüfen Sie, ob der Strombegrenzer eingedrückt ist.	2) Unterbrechen Sie den Netzanschluss der Maschine und drücken Sie den Strombegrenzer ein. Schmieren Sie das Band.
3. Ruckartige Bewegungen beim Laufen auf dem Band.	3.a) Prüfen Sie die Schmierung des Bandes.3.b) Prüfen Sie die Spannung des Gleitbandes.3.c) Prüfen Sie die Spannung des Antriebsriemens.	3.a) Schmieren Sie das Gleitband.3.b) Spannen Sie das Gleitband.3.c) Spannen Sie den Antriebsriemen.
4. Die Maschine bleibt stehen (der Strombegrenzer löst aus).	4) Prüfen Sie die Schmierung des Bandes.	4) Stellen Sie den Schalter auf 0 und betätigen Sie den Strombegrenzer. Schmieren Sie das Gleitband.
5. Elektrische Schläge beim Berühren der Haltestangen.	5) Prüfen Sie, ob die benutzte Steckdose geerdet ist.	5) Schliessen Sie das Gerät an eine geerdete Steckdose an.
6. Das Band verrutscht. 6.a)	Prüfen Sie, ob der Boden eben ist.6.b) Prüfen Sie, ob das Gerät fest und ohne zu wackeln auf dem Boden steht.

FEHLERMELDUNG DES GERÄTS

Bildschirmanzeige E1	Möglicher Meldungsfehler	Das Kabel zwischen oberer und unterer Kontrollvorrichtung korrekt anschließen.
Bildschirmanzeige E2	Sicherung ausgelöst.	Mit korrekter Spannung arbeiten. Motorkabel wieder anschließen.
Bildschirmanzeige E3	Kein Signal des Geschwindigkeitssensors	Sensorleuchte an der unteren Kontrollvorrichtung oder Geschwindigkeitssensor austauschen.
Bildschirmanzeige E5	Mögliche Motorüberlastung Riemen schmieren.
Bildschirmanzeige E7	Sicherheitsschlüssel Setzen Sie den Sicherheitsschlüssel ein.

Português

A INCLIME 4 1 2 3 4 5 6 7 8 9 10 11 12 88.8 CALORIES PULSE 88.8 TIME DISTANCE CALORIES 88:88 TIME DISTANCE 0 - - - 400 DISTANCE C INCLIME 6 9 PROGRAM STOP START PAUSE MODE 6 9 + - SPEED B F
