MANUAL DE UTILIZADOR G6540 BH FITNESS

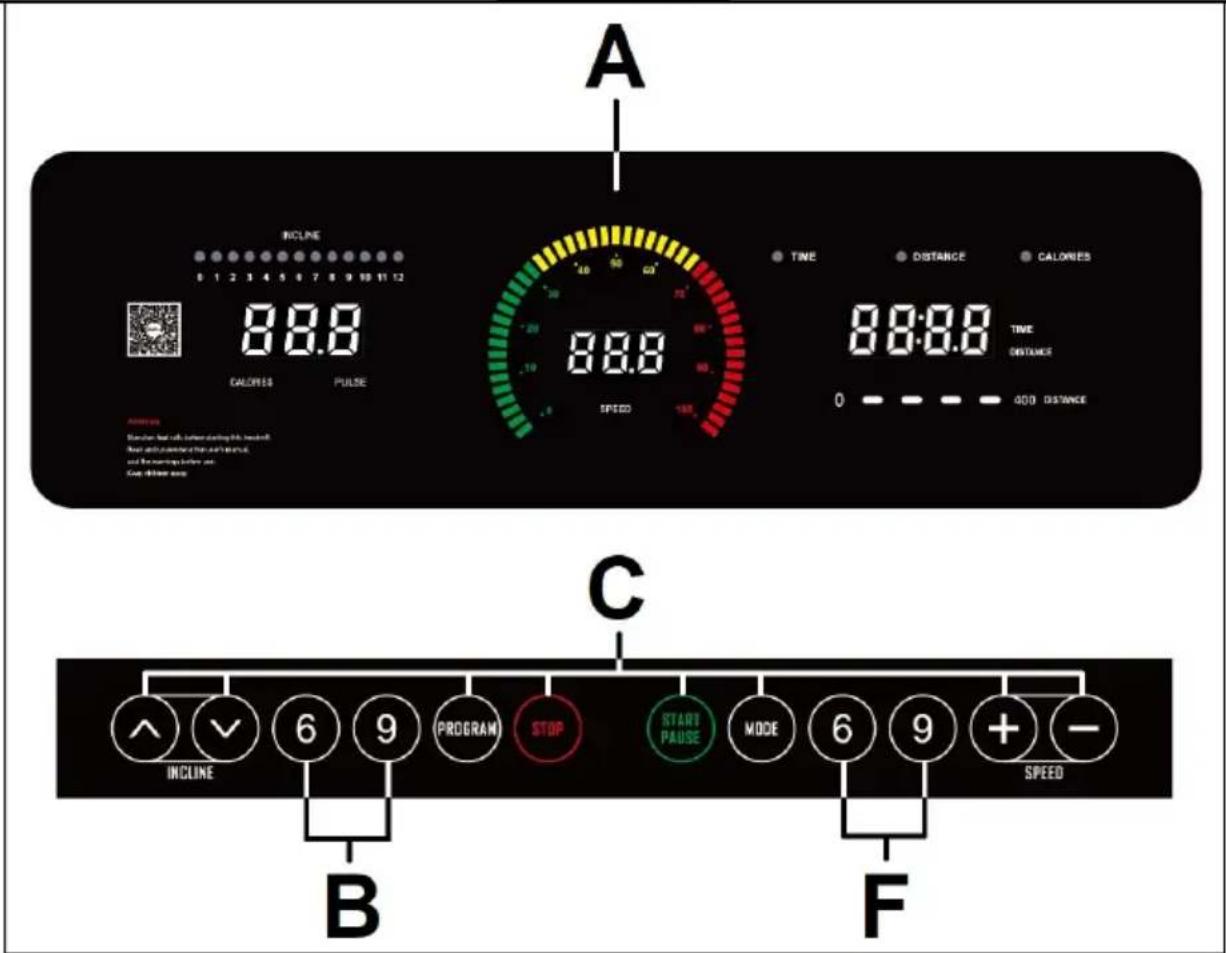

A: Neste display mostram-se simultaneamente o Tempo; Programas; Velocidade; Distância; Inclinação; Pulsação e Calorias.

B: Botões ou teclas de acesso rápido à inclinação (6 - 9).

C: Este electrónico (Monitor) possui 8 botões ou teclas: PROGRAM; MODE; INCLINAÇÃO (↑); START; STOP; VELOCIDADE Km/h (↑).

F: Botões ou teclas de acesso rápido à velocidade (6 - 9Km/h).

COLOCAÇÃO EM FUNCIONAMENTO.-

Ligue a máquina a uma ficha com ligação à terra. Coloque o interruptor

(L) na posição (1). Fig.1. A chave de segurança (g) deverá estar introduzida no seu alojamento (E) Fig.2. Caso contrário, a máquina não entrará em funcionamento.

A velocidade desta máquina tem a opção de poder ser apresentada em Km/h ou em Milhas.

A máquina sai de fábrica com a opção de velocidade em Km/h.

Para mudar de Km/h para Milhas siga os seguintes passos:

Retire a chave de segurança (g). Prima ao mesmo tempo as teclas PROGRAM e MODE durante 5 segundos aproximadamente. Unidades são alteradas ("M" Miles ou "KM" quilômetros).

INSTRUÇÕES DEFUNCIONAMENTO.- MODO MANUAL

Este monitor dispõe de programa (MANUAL).

Dentro do programa MANUAL pode ser programado o Tempo de duração do exercício entre (5 e 99 Minutos), a distância entre (1 e 99) e as calorias entre (20 e 990). Pressione MODE para definir tempo/distância/calorias.

Apertando a tecla START/PAUSE, e a máquina começará a funcionar transcorridos 5 segundos, indicados em forma descendente no display de time (A), com uma velocidade de 1.0Km/h.

Estando no modo MANUAL, poderá aumentar ou diminuir a velocidade apertando as teclas SPEED ( ) entre os valores de 1.0–18 Km/h e a inclinação (0-12), premindo as teclas INCLINE ( ) do monitor.

Apertando a tecla STOP ou tirando a CHAVE DE SEGURANÇA a máquina parará.

MODO PROGRAMAS.-

Este monitor dispõe de 40 programas (P01-P36; U01; U02; U03; BODY-FAT).

Dentro dos programas de P1 a P36 pode ser programado o Tempo de duração do exercício entre (5 e 99 Minutos).

Para programar a duração do tempo no programa escolhido, prima as teclas SPEED ( ) (5 – 99 minutos). O monitor tem um tempo pré-definido de 30 minutos para a duração do programa.

Premindo a tecla START/PAUSE, a máquina iniciará o funcionamento após 5 segundos, indicados de forma descendente no ecrã central de acordo com os valores que tenha introduzido.

Pode variar em qualquer momento do programa, a velocidade, premindo as teclas SPEED ( ) e a inclinação, premindo as teclas INCLINE ( ) do monitor.

Os programas de utilizador permitem desenhar os gráficos de velocidade e de inclinação adequados à sua forma física.

Estando a máquina preparada, premindo a tecla PROGRAM acede aos programas de utilizador de (U01; U02; U03). Com as teclas SPEED ( ) selecione a duração do exercício.

Prima a tecla MODE e com as teclas INCLINE ^♦ seleccione a inclinação que deseja num primeiro passo (entre 0 e 12 níveis); premindo as teclas SPEED ^♦ , seleccione a velocidade que deseja num primeiro passo (entre 1 e 18Km/h).

Prima a tecla MODE e passará ao segundo passo; realize os mesmos passos que para o ponto 1, variando, se o desejar, a velocidade e a inclinação e assim sucessivamente até ao passo 10 que está no gráfico do programa de utilizador.

Premindo a tecla START/PAUSE, a máquina iniciará o funcionamento após 5 segundos, indicados de forma descendente no ecrã central.

O programa ("F" BODY-FAT) foi criado para calcular a percentagem de gordura corporal do utilizador. Pressione a tecla PROGRAM até aparecer F1.

Ao carregar nas teclas SPEED ( ), seleccione o Sexo (Homem 01–Mulher 02), carregue em MODE para confirmar, seleccione com as teclas SPEED ( ) a sua Idade (AGE 1 – 99 años), carregue em MODE para confirmar, seleccione com as teclas SPEED ( ) a Altura (HEIGHT 100 - 220 cm) e carregue em MODE para confirmar seleccione com as teclas ( ) o seu Peso (WEIGHT 20 – 150Kg), carregue em MODE para confirmar. Coloque as mãos sobre os sensores (R) de pulsação (hand-grip), como mostra a Fig.3, e ao fim de uns segundos aparecerá o resultado do display do valor.

FAT. (Body fat).—

A função de gordura corporal tem como objectivo ajudá-lo a avaliar o valor da sua gordura corporal.

TABELA DE REF. TIPOS DE CORPO / BODY TIPE:

Descrição	Mulher	Homem
Gordura essencial	10–13%	3–5%
Atletas	14-20%	6–13%
Ginástica	21–24%	14–17%
Média	25–31%	18–24%
Obeso	32% +	25% +

No ecrã principal aparecerá o tipo de perfil para o seu tipo de corpo.

FUNCIONAMENTO IOS (iPod Touch/iPhone/iPad).-

Este monitor possui um módulo integrado Bluetooth.

Active a função de Bluetooth no iPod/iPhone/iPad.

De seguida descarregue uma aplicação compatível com o protocolo FTMS (ZWIFT, KINOMAP,...) de Apple Store e execute-a.

Quando a aplicação pedir selecione o seu módulo BH da lista de dispositivos para poder vincular.

FUNCIONAMENTO COM DISPOSITIVO ANDROID.-

Este monitor possui um módulo integrado Bluetooth.

Active a função de Bluetooth com o dispositivo Android. De seguida descarregue uma aplicação compatível com o protocolo FTMS (ZWIFT, KINOMAP,...) do Google Play e execute-a.

Quando a aplicação pedir selecione o seu módulo BH da lista de dispositivos para poder vincular.

Veja aplicativos compatíveis na Web: www.bhfitness.com

Obtenha seu código de ativação BH by Kinomap gratuito em:

http://colectivos.bhonlinestore.com/bh-by-kinomap/

Para dar ao usuário a maior segurança possível, esta unidade possui uma chave de segurança (g) e um botão de STOP.

A chave de segurança (g) deverá estar colocada no seu alojamento (E),

ver Fig.2. Caso contrário a máquina não poderá funcionar.

Ao usar a máquina, segure a corda da chave de segurança á sua roupa através do clipe. Com um puxão, a chave de segurança sairá do seu alojamento e a máquina parará de forma instantânea.

Para pôla de novo em funcionamento, volte a colocar a chave no seu sitio. Se não for usar a máquina retire a chave de segurança (g) e guarde-a fora do alcance das crianças.

Apertando o botão vermelho de STOP a unidade parará imediatamente.

Para voltar a pô -la em funcionamento, deverá apertar o botão START/PAUSE.

INCLINAÇÃO.-

A inclinação é uma função independente de todas as funções.

Se a inclinação não estiver a zero quando começar o exercício com a tecla START, esta ficará a zero enquanto a máquina inicia o funcionamento.

Apertando os botões INCLINE (+) ou INCLINE (-), poderá regular a inclinação da sua unidade desde o nível 0 até ao nível 12 dependendo da inclinação na qual deseja fazer o exercício. Importante. Não varie a inclinação da sua cinta de correr colocando objectos por baixo dela.

IMPORTANTE A INCLINAÇÃO DEBERÁ ESTAR NO SEU NÍVEL MAIS BAIXO ANTES DE COLOCAR A MÁQUINA DE ANDAR NA POSIÇÃO PARA DOBRAR.

MEDIÇÃO DA PULSAÇÃO.-

A pulsação mede-se colocando ambas as mãos nos sensores de pulsação (R) que estão na unidade electrónica. A medida da pulsação aparece depois de uns segundos.

IMPORTANTE. Este não é um aparelho médico e por essa razão a informação do ritmo cardíaco serve apenas de orientação.

FUNÇÃO DE ALARME PARA LUBRIFICAÇÃO.-

Esta máquina possui um aviso de lubrificação. Após percorrer uma distância de 300 km, o monitor exibirá a palavra OIL. Isso significa que sua máquina precisa de lubrificação. Lubrifique a base da banda conforme indicado na seção LUBRIFICAÇÃO e, a seguir, pressione e segure um botão por 6 segundos. Isso limpará o aviso e redefinirá a distância até a próxima lubrificação.

Para qualquer consulta, não hesite em contactar com o S.A.T - Serviço de Assistência Técnica -, telefonando para o serviço de apoio ao cliente (ver página final do presente manual).

O FABRICANTE RESERVA O DIREITO DE PODER MODIFICAR AS ESPECIFI-CAÇÕES DOS SEUS PRODUTOS SEM PRÉVIO AVISO.

LOCALIZAÇÃO DE FALHAS OU DE AVARIAS

SINTOMAS COMPROVAÇÕES SOLUÇÕES
1. O monitor não acende.	1) Verifique se a máquina está ligada à rede, se o interruptor geral está na posição 1 e se a chave de segurança está posta.	1) Ligue o cabo à rede.Coloque o interruptor na posição 1 e ponha a chave de segurança.
2. O monitor acendese e não funciona o motor.	2) Comprove que o limitador de corrente está para dentro.	2) Desligar a máquina e apertar o limitador de corrente. Lubrificar a banda.
3. Puxões ao andar em cima da banda.	3.a) Comprove lubrificação banda.3.b) Comprove tensão banda deslizamento.3.c) Comprove tensão correia de transmissão.	3.a) Lubrifique a banda de deslizamento.3.b) Deixe a banda de deslizamento tensa.3.c) Deixe a banda correia de transmissão tensa.
4. A máquina pára (salta o limitador de corrente).	4) Comprove lubrificação banda.	4) Apertar o limitador de corrente com o interruptor em 0 e lubrifique a banda de deslizamento.
5. O corrimão dá choques nas mãos.	5) Comprove se a tomada onde está ligada tem ligação à terra.	5) Ligar a máquina numa ficha com ligação à terra.
6. A banda fica descentrada.	6.a) Comprove nivelamento do chão.6.b) Comprove a distorção da máquina.

ERROS DA MÁQUINA

Ecrã do monitor E1	Possível mensagem de falha.	Conecte o cabo correctamente entre o controlador superior e o controlador inferior
Ecrã do monitor E2	Apagado	Funcionamento com uma voltagem correcta; conecte de novo o cabo do motor.
Ecrã do monitor E3	Sem sinal do sensor de velocidade	Substitua a luz do sensor do controlador inferior ou o sensor de velocidade.
Ecrã do monitor E5	Possível sobrecarga do motor	Lubrifique a faixa.
Ecrã do monitor E7	Chave de segurança Ponha a chave de segurança.
