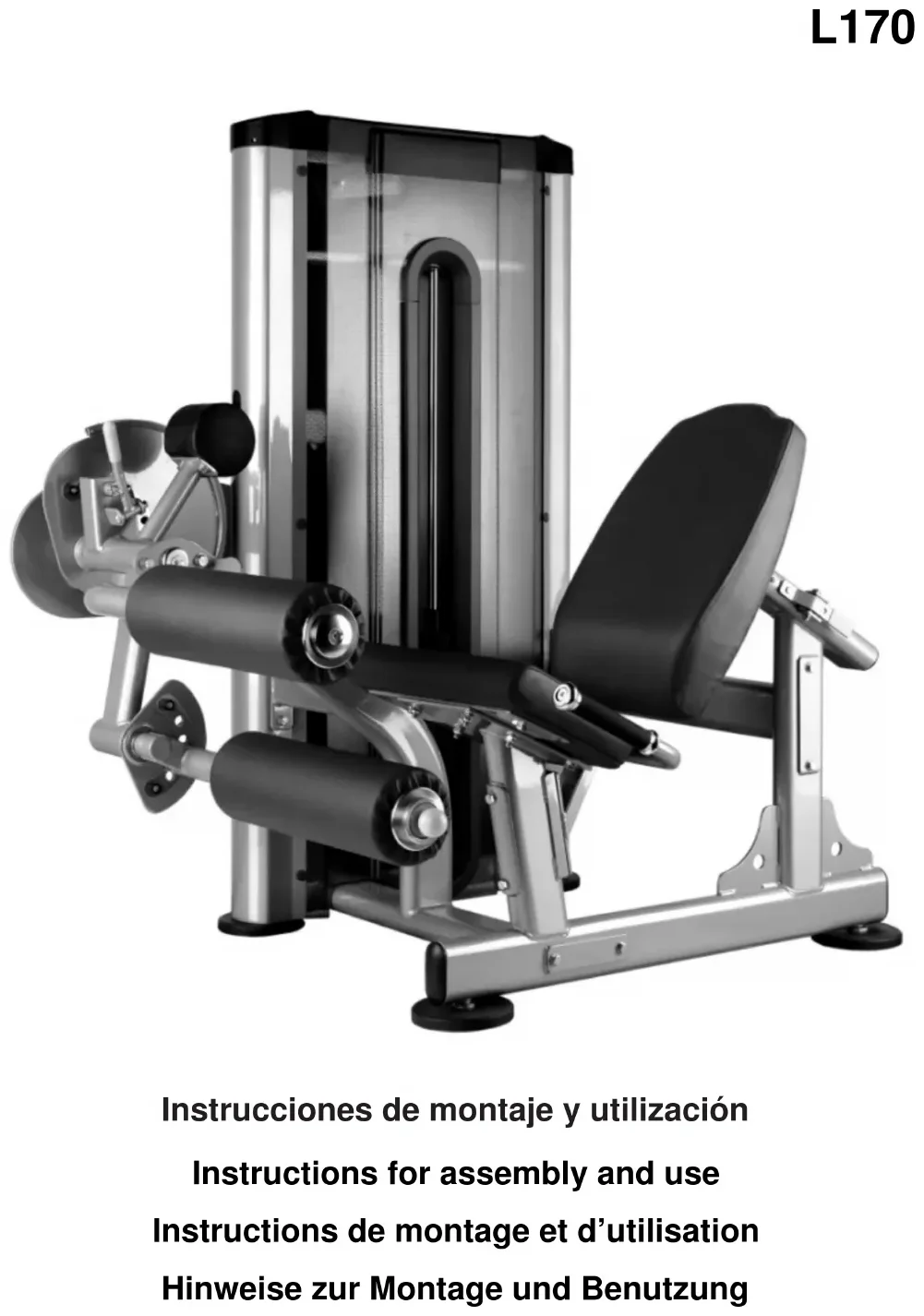

L170 - Équipement de fitness BH FITNESS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine de musculation multifonction
Marque	BH Fitness
Modèle	L170
Usage	Professionnel (conforme EN 957)
Capacité maximale utilisateur	150 kg
Charge maximale de poids	Non spécifiée (estimation 100-150 kg)
Matériaux	Acier, plastique, mousse
Fonctions principales	Développé couché, tirage poulie haute, tirage poulie basse, extension jambes, curl jambes, rowing, etc.
Poulies	Oui, avec câbles et poulies
Poids guidés	Oui, tour de poids avec sélecteur
Siège et dossier	Réglables, rembourrés
Dimensions (estimation)	Longueur 180 cm, largeur 100 cm, hauteur 210 cm
Poids brut (estimation)	150 kg
Alimentation	Aucune (mécanique)
Entretien	Vérifier et resserrer vis tous les 1 à 2 mois
Nettoyage	Chiffon humide, pas de solvants
Sécurité	Utiliser sur sol plan, espace libre 0,5 m autour, vérifier pièces endommagées
Pièces détachées	Utiliser uniquement pièces d'origine BH
Réparabilité	Confier à un technicien qualifié

FOIRE AUX QUESTIONS - L170 BH FITNESS

Comment monter le BH Fitness L170 ?

Suivez les étapes illustrées dans la notice. Il est recommandé d'être à deux. Vérifiez la présence de toutes les pièces avant de commencer.

Quel poids maximum pour l'utilisateur ?

La capacité maximale est de 150 kg conformément à la norme EN 957.

Comment sélectionner le poids ?

Utilisez l'anneau de sélection (37) situé sur la douille centrale du guide de poids (36) pour choisir la charge désirée.

Puis-je utiliser des pièces non originales ?

Non, utilisez uniquement des pièces de rechange originales BH pour garantir la sécurité et la durée de vie.

Comment entretenir la machine ?

Tous les 1 à 2 mois, vérifiez que tous les écrous et vis sont bien serrés. Nettoyez avec un chiffon humide sans solvant.

Quel espace faut-il autour de la machine ?

Prévoyez un espace libre d'au moins 0,5 mètre autour de l'équipement.

La machine est-elle adaptée à un usage professionnel ?

Oui, elle est conforme à la norme EN 957 pour un usage professionnel.

Que faire si un câble est effiloché ?

Arrêtez immédiatement d'utiliser l'appareil et remplacez le câble par une pièce d'origine BH.

Comment régler le siège ?

Le siège (12) et le dossier (13) sont fixés par des vis. Desserrez, ajustez, puis resserrez.

Puis-je télécharger la notice en PDF ?

Oui, la notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com.

MODE D'EMPLOI L170 BH FITNESS

Nous recommandons de lire attentivement ces instructions avant de procéder au montage et d'utiliser l'appareil pour la première fois. Ce manuel contient des informations importantes relatives à la sécurité, à l'usage et à l'entretien de la machine d'exercice.

Conserver soigneusement ces instructions à titre d'informations ainsi que pour connaître les procédures d'entretien et les demandes de pièces de rechange.

Cet équipement doit être utilisé uniquement pour l'usage pour lequel il a été prévu, c'est-à-dire pour l'exercice physique de personnes adultes.

■ Tout autre usage est interdit et doit être considéré dangereux. Le fabricant ne saura être tenu responsable de dommages ou blessures causés par un usage incorrect de l'équipement. ■ Utiliser l'équipement sur une surface solide et plane. ■ L'équipement nécessite un espace alentour minimum de 0,5 mètre. ■ L'équipement a été conçu conformément aux dernières normes de sécurité en vigueur. ■ Cet équipement est conforme à la Norme EN 957. Il est adapté à un usage professionnel avec une capacité maximum de poids de l'utilisateur de 150 kg. ■ Toute réparation incorrecte et/ou modification de la structure de l'équipement (Exemple : retirer ou substituer des pièces avec d'autres non originales) peut représenter un danger pour la sécurité de l'utilisateur. ■ Les composants endommagés peuvent présenter un risque pour la sécurité et/ou réduire la durée de vie utile de l'équipement.

Pour cette raison, les pièces endommagées doivent être immédiatement remplacées et l'équipement doit être maintenu hors service jusqu'à sa réparation. Utiliser uniquement des pièces de rechange originales BH.

Dans le cadre de l'utilisation normale de l'équipement, vérifier minutieusement tous les composants tous les 1 à 2 mois, en faisant particulièrement attention à resserrer les écrous et les vis. Avant de débuter un programme d'exercice, consulter le médecin de famille afin de garantir l'aptitude à l'usage de l'équipement.

Baser le programme d'exercice sur les recommandations du médecin ou de l'entraîneur.

Les exercices incorrects ou excessifs présentent un risque pour la santé. S'entraîner au niveau d'exercice recommandé sans s'exténuer.

Faire extrêmement attention aux indications fournies dans le manuel d'entraînement.

Il est recommandé de faire appel à une seconde personne pour effectuer le montage de cet équipement, comme illustré sur les figures présentes dans ce manuel d'instructions.

Sortir l'unité de son emballage, vérifier la présence de toutes les pièces à l'aide de la liste figurant en Fig. A et Fig. B afin de garantir qu'il ne manque aucune pièce nécessaire au montage de l'équipement, lors de la première phase.

REMARQUE : La description des pièces conformément aux figures correspond toujours à la position adoptée par la personne sur l'équipement pour la réalisation de l'exercice.

- Appuyer le cadre principal sur le sol (1) Fig. 1.

Positionner le tasseau de fixation (9) et le visser en utilisant les vis (66) et les rondelles (97).

Puis, positionner le support (18) et visser les vis (67) et les rondelles (97) en ajoutant les écrous (92).

Introduire l'axe (21) dans le support (4) et dans la came (5) Fig.2. Positionner le support (18) et le visser au tasseau de fixation (6) en utilisant les vis (67), les rondelles (97) et les écrous (92). Puis, introduire l'autre extrémité de l'axe dans le support (18), positionner la rondelle (29) et la visser à l'axe (21) en utilisant la vis (81).

Introduire l'axe (21) Fig.3 dans le support (18), positionner la rondelle (29) sur l'extrémité de l'axe (21) et serrer la vis (81).

Positionner les vis (70) dans la tour à poids puis dans le tasseau de fixation (6), les visser en ajoutant les rondelles (98) et les écrous (93). Positionner les vis (75), les visser en ajoutant les rondelles (98).

Serrer les vis à pression sans tête (91) des supports de paliers (18).

Introduire l'axe de roulement de la jambe (7) dans le support (4) Fig.4. Positionner la rondelle (29) et la vis (81). Puis, positionner le contrepoids (19) Fig.4 et le visser en utilisant les vis (75) et les rondelles (98).

Positionner le support (10) sur la tour à poids (1) Fig.5 et le visser en utilisant les vis (68), les rondelles (98) et les écrous (93).

Enfiler les pieds de niveau (15) dans le support (2) Fig.5. Puis positionner le support (2) et le fixer aux supports (10) et (6) Fig.5, en utilisant les vis (71), les rondelles (98) et les écrous (93).

Positionner le levier (3) dans le support (2) comme indiqué sur la Fig.6, le visser par sa partie inférieure avec les vis (69), les rondelles (98) et les écrous (93).

Positionner le tube dorsal (11) sur la plaque de réglage du dossier Fig.7. La visser en utilisant les vis (83), les rondelles (98) et les écrous (93).

Positionner la plaque de support du siège (25) Fig.7 sur le support (2). Visser en utilisant les vis (82), les rondelles (98) et (64) et les écrous (93).

Positionner les cales de poids (59) dans la tour de poids (1) Fig.8 et insérer les barres de guidage des poids (22). Puis, installer les poids (113), (112), (111), le poids le plus lourd devant toujours être positionné le plus bas, puis positionner le poids guide et sa barre de sélection (36), serrer la partie supérieure des barres de guidage des poids en utilisant les rondelles (98) et les vis (75). Placer l'anneau de sélection (37) dans la douille centrale du guide de poids (36).

Visser la pointe du câble (14) sur le guide de poids (36), prendre l'autre extrémité du câble (14) et le passer à travers les poulies supérieures et fixer l'extrémité du câble sur la came (5) Fig. 9 en utilisant les vis (80).

Insérer la partie frontale (46) Fig.10, par le haut en direction de la flèche dans la tour de poids (1). Positionner les inserts (43) des deux côtés de la tour.

Insérer la partie postérieure (44) Fig.11, par le haut en direction de la flèche dans la tour de poids (1).

Insérer la partie supérieure (48) Fig.12, par le haut en direction de la flèche dans la tour de poids (1). Positionner les rondelles (100) et les vis (87).

Positionner le dossier (13) sur le support (11) Fig.13 et visser les vis (74) et les rondelles (98). Puis, positionner le siège (12) sur le support (25) Fig.13 et le fixer en utilisant les vis (74) et (73), et les rondelles plates (98).

et le visser en utilisant les vis (81) et les rondelles en aluminium (30) Fig.13.

Insérer la rondelle (33) dans l'axe (7) Fig.13, puis insérer le rouleau (35) avec la rondelle (33). Positionner la douille (34) et la fixer à l'aide des vis (90).

Une fois le montage effectué, vérifier que toutes les vis ont été positionnées et qu'elles sont correctement serrées.
