TS18S - Caisson de basses ALTO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Caisson de basses ALTO TS18S, puissance de 800W, réponse en fréquence de 30 Hz à 150 Hz, haut-parleur de 18 pouces.
Utilisation	Idéal pour les concerts, événements en extérieur, et installations fixes nécessitant des basses profondes.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état du haut-parleur. Nettoyer le caisson avec un chiffon doux.
Sécurité	Utiliser avec un amplificateur compatible. Éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Poids : 30 kg, dimensions : 60 x 60 x 60 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - TS18S ALTO

Quels types de connexions sont disponibles sur le ALTO TS18S ?

Le ALTO TS18S dispose de connexions XLR, TRS et RCA pour une compatibilité avec divers équipements audio.

Comment régler le niveau de volume du ALTO TS18S ?

Utilisez le bouton de contrôle de volume situé à l'arrière du caisson pour ajuster le niveau selon vos préférences.

Quels sont les dimensions du ALTO TS18S ?

Le ALTO TS18S mesure environ 47,5 cm de hauteur, 46 cm de largeur et 54 cm de profondeur.

Est-ce que le ALTO TS18S est compatible avec un amplificateur ?

Oui, le ALTO TS18S peut être utilisé avec un amplificateur adapté pour renforcer les basses dans votre système audio.

Que faire si le caisson de basses ne s'allume pas ?

Vérifiez si le câble d'alimentation est correctement branché et si la prise de courant fonctionne. Assurez-vous également que l'interrupteur d'alimentation est activé.

Comment puis-je optimiser le son du ALTO TS18S dans une pièce ?

Essayez de placer le caisson près d'un mur ou dans un coin pour renforcer les basses. Évitez de le placer sous un meuble ou dans un espace confiné.

Le ALTO TS18S est-il portable ?

Oui, le ALTO TS18S est conçu pour être portable, avec des poignées intégrées pour un transport facile.

Comment effectuer un dépannage si le son est déformé ?

Vérifiez les connexions des câbles et assurez-vous qu'ils sont correctement branchés. Ajustez également le niveau de volume et les paramètres de l'égaliseur de votre système audio.

Quelle est la puissance de sortie du ALTO TS18S ?

Le ALTO TS18S a une puissance de sortie de 1200 watts, offrant des basses profondes et puissantes.

Peut-on utiliser plusieurs ALTO TS18S ensemble ?

Oui, vous pouvez connecter plusieurs caissons de basses ALTO TS18S pour une expérience audio encore plus immersive.

MODE D'EMPLOI TS18S ALTO

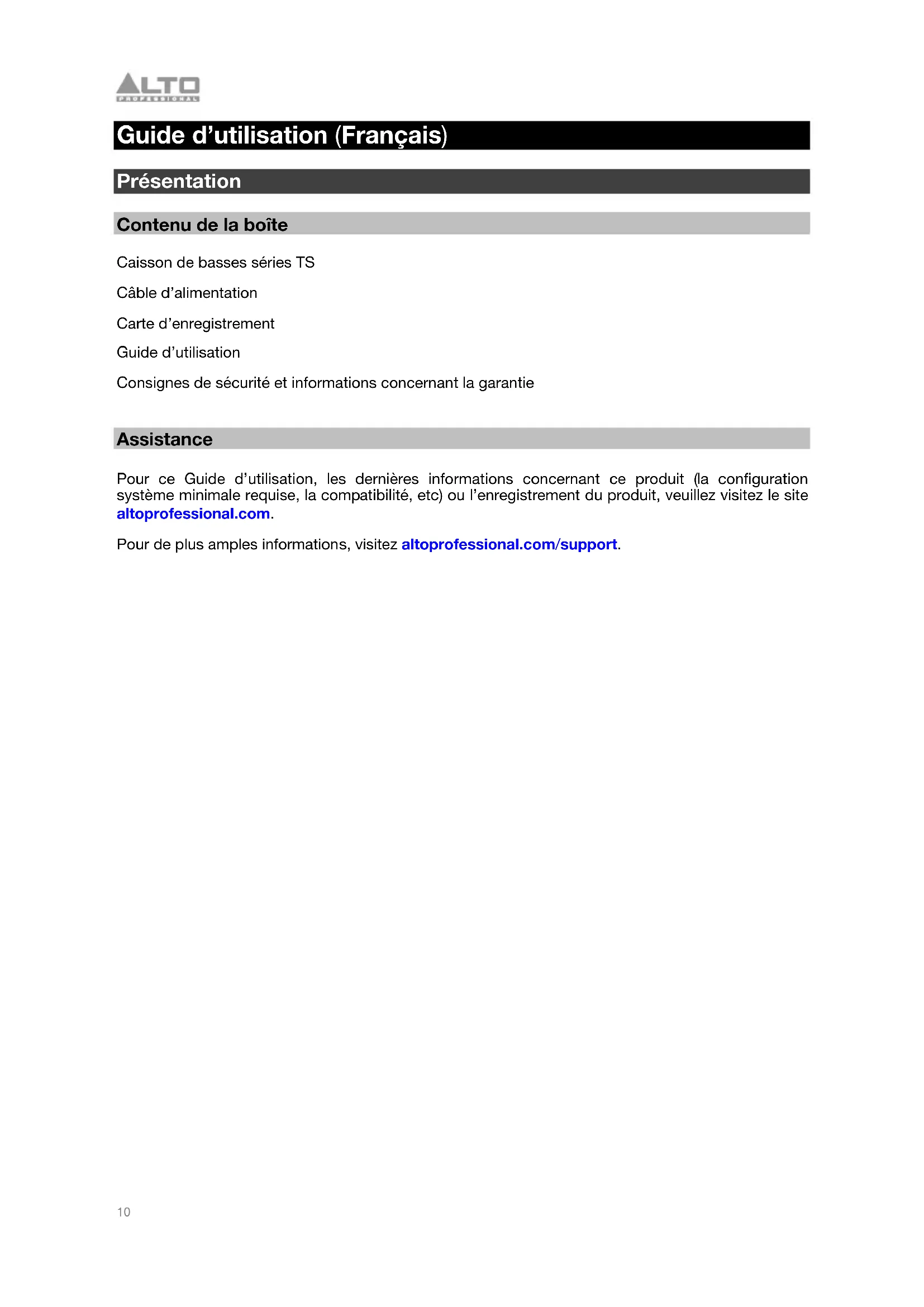

Guide d’utilisation (Français) Présentation Contenu de la boîte Caisson de basses séries TS Câble d’alimentation Carte d’enregistrement Guide d’utilisation Consignes de sécurité et informations concernant la garantie

Assistance Pour ce Guide d’utilisation, les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) ou l’enregistrement du produit, veuillez visitez le site altoprofessional.com. Pour de plus amples informations, visitez altoprofessional.com/support.11

Consignes de sécurité importantes Veuillez noter : Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l’utilisation faite de ces informations. Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d’entretien et d’inspection. Si vous choisissez d'installer et d'utiliser des roulettes, il est de votre responsabilité de vous assurer que l'installation est sécuritaire. Alto Professional et inMusic déclinent toute responsabilité en cas d'utilisation de roulettes. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus. Caution : Afin de réduire le risque de décharge électrique, veuillez ne pas brancher le subwoofer à une prise secteur lorsque la grille est retirée. Montage de l'enceinte

• Toujours installer des subwoofers conformément aux codes de l’électricité et du bâtiment en vigueur.

• Lors de l'utilisation d'une tige pour monter une enceinte sur un caisson d'extrêmes-graves, veuillez vous assurer qu'elle est conçue pour supporter le poids de l'enceinte. Observer toutes les consignes de sécurité spécifiées par le fabricant.
• Ne pas monter plusieurs haut-parleurs sur le même pied.

• Vérifiez que le caisson d'extrêmes graves est placé sur une surface plane, de niveau et stable qui peut supporter le poids du caisson d'extrêmes-graves, de l'enceinte et de l'équipement de montage.
• Vérifier le subwoofer pied et la quincaillerie avant chaque utilisation et ne pas utiliser de l’équipement avec des pièces usées, endommagées ou manquantes.
• Faire preuve de prudence lorsqu’utilisé à l’extérieur dans des conditions venteuses. Ne pas fixer de bannières ou autres objets similaires au système de haut-parleur. Ces objets pourraient prendre dans le vent et renverser le système.
• À moins que vous ne soyez sûr de pouvoir supporter le poids du caisson d'extrêmes-graves, demandez à quelqu'un de vous aider pour déplacer le caisson d'extrêmes-graves avec l'enceinte montée, ainsi que les accessoires.
• Toujours s’assurer que les câbles sont tenus éloignés des artistes, de l’équipe de production et du public afin qu’ils ne puissent trébucher sur le câble et faire tomber le haut-parleur de son support. (Facultatif) Fixation de roulettes Afin de faciliter le transport de nos caissons d'extrêmes-graves, les modèles TS15S et TS18S disposent d'embases filetées (M6 x 1,0 mm) à l'arrière du caisson pour fixer des roulettes. Si vous souhaitez ajouter des roulettes, veuillez acheter des roulettes, pivotantes ou non pivotantes, de 76 mm avec plaque de montage de 76 mm x 44 mm qui peuvent supporter 68 kg. Veuillez suivre toutes les instructions d'installation du fabricant des roulettes. Remarque : Ne réutilisez pas les vis fournies avec le caisson d'extrêmes-graves TS pour installer les roulettes. Veuillez consulter les directives du fabricant des roulettes pour sélectionner les vis appropriées pour les filetages M6 x 1,0 mm. Niveau sonore L’exposition aux niveaux extrêmement élevés de bruit peut causer une perte d’audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d’exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir comme conséquence une perte d’audition. Lors de l’utilisation d’équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction. Heures par jour NPA (dB) Exemple 8 90 Petite salle de spectacle 6 92 Train 4 95 Rame de métro 3 97 Moniteurs de table à niveaux élevés 2 100 Concert de musique classique 1,5 102 Riveteuse 1 105 Usine de fabrication 0,5 110 Aéroport moins de 0,25 115 Concert rock12

Démarrage rapide Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément. Exemple A : 1 caisson d’extrêmes graves et 2 enceintes En utilisant des câbles XLR, branchez les sorties gauche et droite de la console de mixage aux entrées du caisson d’extrêmes graves, puis branchez les sorties Thru du caisson d’extrêmes graves à l’entrée de chaque enceinte.

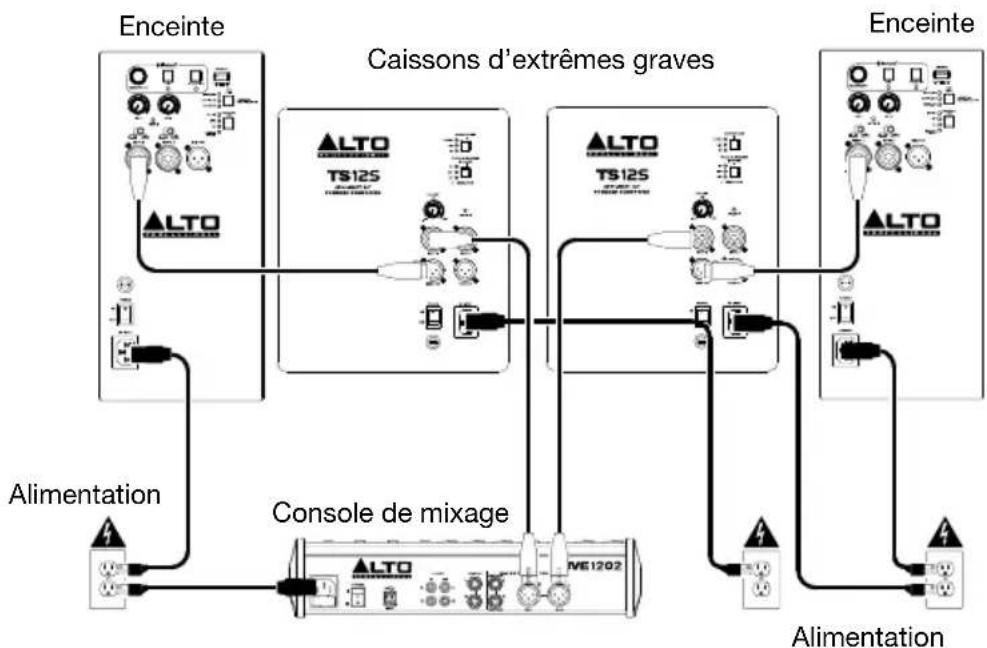

Exemple B : 2 caissons d’extrêmes graves et 2 enceintes En utilisant des câbles XLR, branchez les sorties gauche et droite de la console de mixage à l’entrée 1 de chaque caisson d’extrêmes graves, puis branchez la gauche sortie Thru de chaque caisson d’extrêmes graves à l’entrée de chaque enceinte.

Console de mixage Alimentation Alimentation Console de mixage Alimentation Enceinte Enceinte Enceinte Caissons d’extrêmes graves Enceinte Caisson d’extrêmes graves Alimentation13

Caractéristiques Panneau arrière

1. Entrée d’alimentation : Branchez le câble

d’alimentation inclus à cette entrée et branchez l’autre extrémité à une source d’alimentation électrique. Assurez-vous que l’interrupteur d’alimentation est réglé sur « Off » lorsque vous branchez/débranchez le câble d’alimentation.

2. Fusible : Si le fusible de l’appareil est

endommagé, éteignez le subwoofer et le débranchez de la source d’alimentation électrique, puis soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l’entrée d’alimentation de l’appareil). L’utilisation d’un fusible de calibre inapproprié pourrait endommager l’appareil et/ou le fusible.

3. Interrupteur d’alimentation : Cet interrupteur permet

de mettre le caisson d’extrêmes graves sous et hors tension. Assurez-vous que le bouton Volume soit complètement fermé (« -∞ ») avant de mettre l’appareil sous tension.

4. Sortie Thru : Utilisez des câbles XLR standards afin de brancher ces sorties à une enceinte. Le

signal de l'entrée 1 est envoyé vers la sortie Thru gauche et le signal de l'entrée 2 est envoyé vers la sortie Thru droite.

5. Entrées : Utilisez des câble XLR, TS, ou TRS (non inclus) pour brancher une source audio à ces

entrées. 1 est l’entrée gauche, et 2 est l’entrée droite.

6. Volume : Cette commande permet d’ajuster le volume de la sortie du caisson d’extrêmes graves.

7. Témoin d’écrêtement DEL : Cette DEL devient verte lorsqu’un signal audio est envoyé au

caisson d’extrêmes graves — elle clignote à bas niveaux et demeure allumée à des niveaux plus élevés. La DEL devient rouge lorsque le limiteur de sortie/protection est activé — si le témoin demeure rouge, diminuez le volume de la source audio.

8. Touche Speaker Use : Appuyer sur cette touche pour sélectionner l'égalisation avant appliquée

au signal en utilisant les options suivantes : Live (basses fréquences légèrement moins graves avec une réponse de 60 Hz à 80 Hz afin d'accentuer les sons de grosse caisse et de basse), DJ (augmentation des basses fréquences) ou EQ Off (réponse plate). Remarque : Si vous utilisez des enceintes principales TS4, veuillez vous assurer d'utiliser les mêmes paramètres Speaker Use pour ces dernières et le caisson d'extrêmes-graves TS4 pour des performances optimales. Si vous utilisez des enceintes TS4 avec des réglages d'égalisation personnalisées, veuillez choisir le paramètre d'utilisation pour le caisson d'extrêmes-graves TS qui convient le mieux à l'égalisation personnalisée que vous utilisez.

9. Touche d'alignement de phase: Appuyez sur ce touche pour régler la phase de la sortie par 90,

180, ou 270 degrés afin de compenser pour la suppression des basses fréquences.
