| Marke | Alto Professional |
| Modell | TS18S |
| Kategorie | Subwoofer |
| Gehäusetyp | Verstärkt (aktiv) |
| Stromversorgung | Netzeingang mit Sicherung, Ein/Aus-Schalter |
| Audioeingänge | 2 Combo-Eingänge XLR/TRS/TS (links und rechts) |
| Audioausgänge | 2 XLR-Thru-Ausgänge (links und rechts) |
| Lautstärkeregelung | Lautstärkeregler (von -∞ bis max) |
| Clip-Anzeige | grüne LED (Signal vorhanden) / rote LED (Begrenzer/Schutz aktiv) |
| Speaker-Use-Taste | Live, DJ oder EQ Off (voreingestellter Equalizer) |
| Phasenausrichtungstaste | 0°, 90°, 180°, 270° (Phasenkompensation) |
| Austauschbare Sicherung | Ja, Nennwert unter dem Netzeingang angegeben |
| Stativmontage | Stangenhalterung (Gewindeeinsatz) für aufgesetzte Lautsprecher |
| Optionale Rollen | M6-Gewindeeinsätze hinten für Rollen (nicht im Lieferumfang) |
| Lieferumfang | Subwoofer, Netzkabel, Registrierungskarte, Bedienungsanleitung, Sicherheitshinweise |
| Sicherheitshinweise | Nicht Regen aussetzen, auf stabiler Oberfläche verwenden, Kabel fernhalten, Gehörschutz |
| Garantie | Siehe beiliegende Sicherheitshinweise und Garantieinformationen |
Häufig gestellte Fragen - TS18S ALTO
Benutzerfragen zu TS18S ALTO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Subwoofer kostenlos im PDF-Format! Finden Sie Ihr Handbuch TS18S - ALTO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TS18S von der Marke ALTO.
BEDIENUNGSANLEITUNG TS18S ALTO

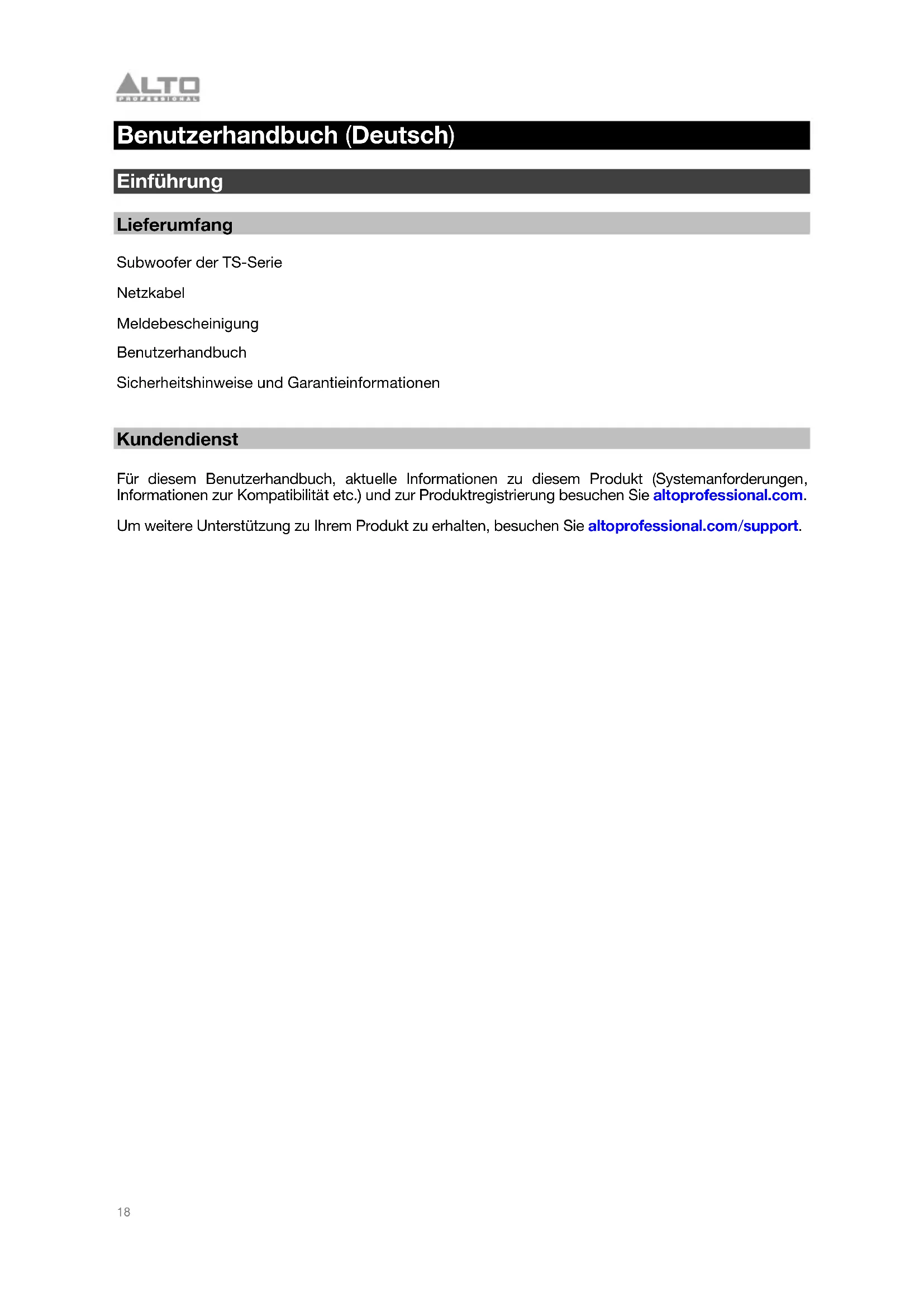

Benutzerhandbuch (Deutsch)
Einführung
Lieferumfang
Subwoofer der TS-Serie
Netzkabel
Meldebescheinigung
Benutzerhandbuch
Sicherheitshinweise und Garantieinformationen
Kundendienst
Für diesem Benutzerhandbuch, aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie altoprofessional.com.
Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie altoprofessional.com/support.
Wichtige Sicherheitshinweise
Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Wenn Sie sich für die Installation und Verwendung von Laufrollen entscheiden, sind Sie für die sichere und ordnungsgemäße Installation verantwortlich. Alto Professional und inMusic übernehmen keine Verantwortung, wenn Rollen verwendet werden. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen.
Achtung: Um die Gefahr von Stromschlägen zu verringern, sollten Sie den Subwoofer nicht an eine Steckdose anschließen, solange das Gitter entfernt ist.
Lautsprechermontage
• Installieren Sie Lautsprecher stets laut geltenden Elektro- und Bauvorschriften.
- Wenn Sie eine Stange in der Stangenschale oben auf dem Subwoofer-Gehäuse verwenden, um einen Lautsprecher zu montieren, stellen Sie sicher, dass die Stange auf das Gewicht des Lautsprechers ausgelegt ist. Beachten Sie außerdem alle Sicherheitshinweise des Herstellers.
• Montieren Sie niemals mehrere Lautsprecher am selben Mast.
- Vergewissern Sie sich immer, dass der Subwoofer auf einer flachen, ebenen und stabilen Oberfläche steht, die das Gewicht des Subwoofers und aller montierten Lautsprecher und Montagevorrichtungen tragen kann.
- Überprüfen Sie den subwoofer samt zugehörigen Komponenten vor jedem Einsatz und verwenden Sie nie Geräte mit verschlissenen, beschädigten oder fehlenden Teilen.
- Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Lautsprechersystems an. Solche Konstruktionen könnten wie ein Segel wirken und das System zu Fall bringen.
- Wenn Sie nicht sicher sind, dass Sie das Gewicht des Subwoofers heben können, bitten Sie eine andere Person, Ihnen bei der Montage von allen Subwoofers, montierten Lautsprechern und jeglichem Zubehör zu helfen.
- Sorgen Sie dafür, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpem kann und den Lautsprecher vom Ständer oder Mast reißen kann.
(Optional) Anbringen von Laufrollen
Um den Transport unserer Subwoofer zu erleichtern, werden die TS15S und TS18S mit Einsätzen (M6 x 1.0 mm) zum einfachen Anbringen von Rollen an der Rückseite des Gehäuses geliefert. Wenn Rollen gewünscht werden, kaufen Sie bitte ein 3", 76 mm x 44 mm (3,00"x 1,73") Montagemuster, Belastbarkeit 150 lbs. (68kg), drehbare oder nicht drehbare Rollen. Bitte befolgen Sie bei der Montage alle Montageanweisungen des Rollenherstellers.
Hinweis: Verwenden Sie die mit dem TS Sub gelieferten Schrauben nicht erneut, um die Laufrollen zu montieren. Bitte beachten Sie die Vorgaben des Rollenherstellers zur Auswahl geeigneter Schrauben für M6 x 1,0-mm-Gewinde auszuwählen.
Schallpegel
Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz.
| Stunden pro Tag | SPL (dB) | Beispiel |
| 8 | 90 | Kleines |
| 6 | 92 | Zug |
| 4 | 95 | U-Bahn |
| 3 | 97 | Leistungsstarke |
| 2 100 Konzert mit klassischer Musik | ||
| 1,5 | 102 | Nietmaschine |
| 1 | 105 | Maschinenfabrik |
| 0,5 | 110 | Flughafen |
| 0,25 oder weniger | 115 Rock-Konzert | |
Konzert
Schnellstart
Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

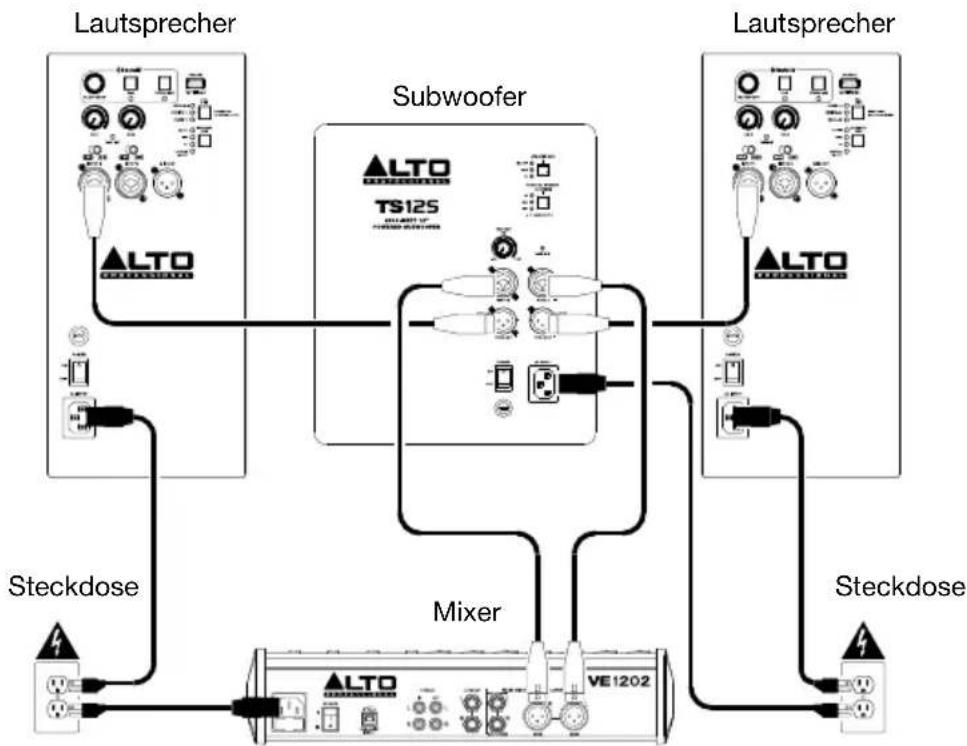

Beispiel A: 1 Subwoofer & 2 Lautsprecher
Verbinden Sie die linken und rechten Ausgänge des Mixers über XLR-Kabel mit den Eingängen des Subwoofers und schließen dann die Ausgänge Thru des Subwoofers an den Eingang jedes Lautsprechers an.
Beispiel B: 2 Subwoofer & 2 Lautsprecher
Verbinden Sie die linken und rechten Ausgänge des Mixers über XLR-Kabel mit linken Eingang Thru jedes Subwoofers und schließen den Ausgang jedes Subwoofers an den Eingang jedes Lautsprechers an.
Funktionen
Rückseite
- Netzeingang: Verbinden Sie das mitgelieferte Netzkabel mit diesem Eingang und das andere Ende des Kabels mit einer Stromquelle. Achten Sie darauf, dass der Netzschalter auf off steht, wenn Sie das Kabel anschließen oder abstecken.
- Sicherung: Wenn die Sicherung des Geräts beschädigt ist, schalten Sie den Subwoofer aus und ziehen das Netzkabel ab. Heben Sie dann diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
- Netzschalter: Schaltet den Subwoofer ein/aus. Achten Sie darauf, dass der Lautstärkeregler auf „-∞“ steht, bevor Sie den Lautsprecher einschalten.
- Ausgäng Thru: Verwenden Sie handelsübliche XLR-Kabel, um diese Ausgänge an einen Lautsprecher anzuschließen. Das Signal von Eingang 1 wird an den linken Thru Out und das Signal von Eingang 2 an den rechten Thru Out gesendet.
- Eingänge: Verwenden Sie handelsübliche XLR, TS, oder TRS-Kabel (nicht im Lieferumfang enthalten), um Ihre Tonquelle mit diesen Eingängen zu verbinden. 1 ist der linke Eingang und 2 ist der rechte.
- Lautstärke: Drehen Sie diesen Regler, um die Ausgangslautstärke des Subwoofers einzustellen.
- Signal/Limit-LED: Diese LED leuchtet grün, wenn ein Audiosignal an den Subwoofer gesendet wird - sie blinkt bei geringem Pegel und leuchtet durchgehend bei höherem Pegel. Die LED leuchtet rot, wenn die Leistungsgrenze/Schutz aktiviert ist - wenn die LED konstant rot leuchtet, reduzieren Sie die Lautstärke der Audioquelle.
- Taste Lautsprecher Verwendung: Drücken Sie diese Taste, um den Front-End-EQ auszuwählen, der auf das Signal angewendet wird, indem Sie diese Optionen verwenden: Live (weniger extrem tiefe Bassfrequenzen mit verstärkten 60 Hz – 80 Hz für Kick-Drum- und Bassgitarren-Betonung), DJ (erweiterte Bass-Betonung) oder EQ Off (flacher Frequenzgang).
Hinweis: Wenn Sie TS4-Hauptlautsprecher verwenden, passen Sie bitte die Einstellungen "Lautsprecher Verwendung" zwischen dem TS4-Top und dem TS4-Sub an, um eine optimale Leistung zu erzielen. Wenn Sie TS4-Hauptlautsprecher mit einem benutzerdefinierten EQ verwenden, wählen Sie bitte die TS Subs-Lautsprecher-Einstellung, die mit Ihrem benutzerdefinierten EQ am besten klingt.
- Taste Phasenausrichtung: Drücken Sie diese Taste zum Anpassen die Phase des Ausgangs um 90, 180, oder 270 Grad, um Bassfrequenz-Auslöschungen zu kompensieren.
