Produkttyp	Aktivsubwoofer
Marke	Alto Professional
Modell	TS15S
Lautsprecher	15 Zoll
Leistung	2000 W Spitze
Frequenzgang	35 Hz – 120 Hz
Audioeingänge	2 x XLR/TRS (L und R)
Audioausgänge	2 x XLR Thru (L und R)
Stromversorgung	Netzstrom (Netzkabel enthalten)
Sicherung	Austauschbar, Nennwert unter dem Netzeingang angegeben
Netzschalter	Ja, mit LED-Anzeige
Lautstärkeregler	Drehpotentiometer
LED-Anzeige	Grün (Signal vorhanden), Rot (Limiter/Schutz)
Speaker-Use-Wahlschalter	Live, DJ, EQ Off
Phasenausrichtung	0°, 90°, 180°, 270°
Stativmontage	Ja, Aufnahme für Gewindestange
Rollenbefestigung	Möglich (M6 x 1,0 mm Gewindeaufnahmen, Rollen nicht enthalten)
Gehäusematerial	Holz mit Beschichtung
Schutzgitter	Abnehmbar
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, keine Lösungsmittel verwenden
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; vor der Reinigung Netzstecker ziehen
Gewicht	Ca. 30 kg
Abmessungen (B x H x T)	Ca. 50 x 45 x 50 cm

Häufig gestellte Fragen - TS15S ALTO

Wie schließe ich den Subwoofer TS15S an ein Mischpult an?

Verwenden Sie XLR-Kabel, um die linken und rechten Ausgänge des Mischpults mit den Eingängen 1 und 2 des Subwoofers zu verbinden. Verbinden Sie dann die Thru-Ausgänge des Subwoofers mit den Hauptlautsprechern.

Was bedeuten die verschiedenen Positionen des Speaker-Use-Wahlschalters?

Der Speaker-Use-Wahlschalter bietet drei Modi: Live (Bässe leicht abgesenkt für Kickdrum und Bass), DJ (Anhebung der Bassfrequenzen) und EQ Off (lineare Wiedergabe).

Wie stelle ich die Phasenausrichtung am TS15S ein?

Drücken Sie die Taste für die Phasenausrichtung, um zwischen 0°, 90°, 180° und 270° zu wechseln. Dies gleicht die Auslöschung tiefer Frequenzen aufgrund der Lautsprecherposition aus.

Was tun, wenn die LED-Anzeige dauerhaft rot leuchtet?

Ein dauerhaftes rotes Licht zeigt an, dass der Ausgangsbegrenzer/Schutz aktiviert ist. Reduzieren Sie die Lautstärke der Audioquelle, bis das Licht wieder grün wird.

Kann ich Lautsprecher auf dem TS15S montieren?

Ja, der TS15S verfügt über eine Aufnahme für eine Gewindestange. Stellen Sie sicher, dass die Stange und der montierte Lautsprecher die Gewichts- und Sicherheitsgrenzen einhalten.

Wie tausche ich die Sicherung des Subwoofers aus?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Heben Sie die Lasche des Sicherungshalters an und ersetzen Sie die Sicherung durch eine Sicherung gleicher Nennstromstärke (angegeben unter dem Netzeingang). Verwenden Sie keine Sicherung mit anderem Nennwert.

Kann ich Rollen am TS15S anbringen?

Ja, der TS15S verfügt über M6 x 1,0 mm Gewindeaufnahmen zur Befestigung von 76 mm Rollen mit Montageplatte. Verwenden Sie geeignete Schrauben (nicht im Lieferumfang enthalten).

Welche Kabel werden benötigt, um den TS15S anzuschließen?

Verwenden Sie XLR-Kabel für die Audioverbindungen. TS/TRS-Kabel sind ebenfalls mit den Eingängen kompatibel. Das Netzkabel ist im Lieferumfang enthalten.

Wie reinige ich den Subwoofer?

Ziehen Sie den Netzstecker und reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel, Alkohol oder Scheuermittel.

Welche Sicherheitsvorkehrungen sind wichtig?

Entfernen Sie das Schutzgitter nicht, wenn das Gerät eingesteckt ist. Stellen Sie den Subwoofer auf eine stabile, ebene Oberfläche. Vermeiden Sie Regen oder Feuchtigkeit. Beachten Sie die örtlichen Elektrovorschriften.

BEDIENUNGSANLEITUNG TS15S ALTO

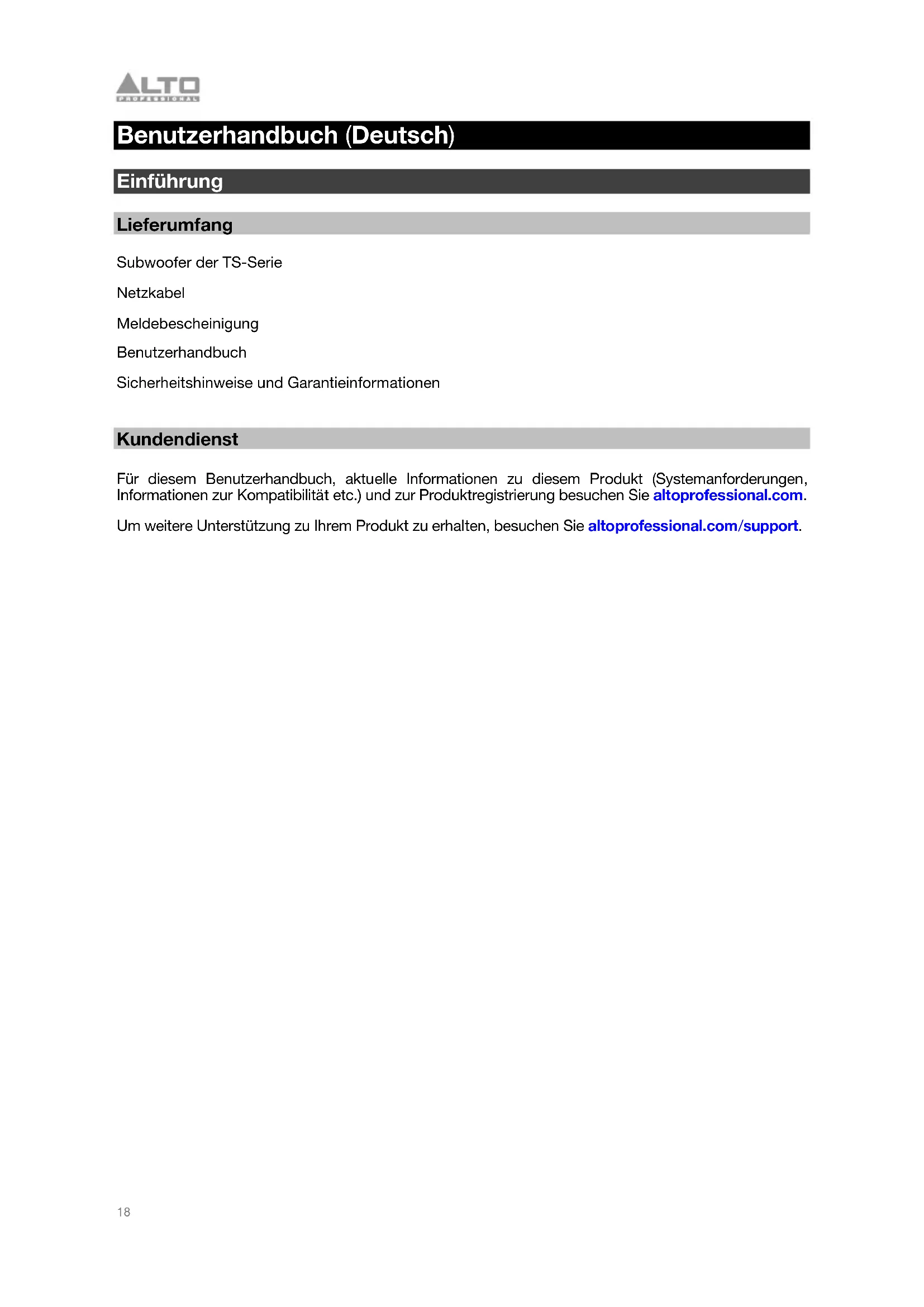

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

Subwoofer der TS-Serie

Netzkabel

Meldebescheinigung

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für thisem Benutzerhandbuch, aktuelle Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie altoprofessional.com.

Um weitere Unterstützung zu Ihr Produkt zu erhalten, besuchen Sie altoprofessional.com/support.

Wichtige Sicherheitshinweise

Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbrächliche Verwendung ihrer Produkte verantwortlich, die durch verabsamte Inspektions- und Wartungsarbeiten verursacht wurde. Wenn Sie sich für die Installation und Verwendung von Laufrollen entscheiden, sind Sie für die sichere und ordnungsgemäß Installation verantwortlich. Alto Professional und inMusic übernehmen keine Verantwortung, wenn Rollen verwendet werden.itte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen.

Achtung: Um die Gefahr von Stromschlagen zu verringn, sollen den Subwoofer nicht an eine Steckdose anschließen, solange das Gitter entfternt ist.

Lautsprechermontage

Installieren Sie Laufsprecher stets laut geltenden Elektro- und Bauvorschriften.
- Wenn Sie eine Stange in der Stangenschale oben auf dem Subwoofer-Gehäuse verwenden, um einen Laufsprecher zu montieren, stellen Sie safer, dass die Stange auf das Gewicht des Laufsprechers ausgelegt ist. Beachten Sie außer dem alle Sicherheitshinweise des Herstellers.
Montieren Sie niemals mehrere Lautsprecher am selbst Mast.
- Vergewissern Sie sich immer, dass der Subwoofer auf einer flachen, ebenen und stabilen Oberfläche stehen, die das Gewicht des Subwoofoers und aller montierten Laatsprecher und Montagevorrichtungen tragen kann.
- Überprüfen Sie den subwooferamt zugehörigen Komponenten vor jedem Einsatz und verwenden Sie nie Geräte mit verschlussen, beschädigten oder fehlenden Teilen.
- Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Laufsprechersystems an. Solche Konstruktionen können wie ein Segel wirken und das System zu Fall bringen.
- Wenn Sie nicht sicheren sind, dass Sie das Gewicht des Subwoofoers haben können, bitten Sie eine andere Person, Ohnen bei der Montage von allen Subwoofoers, montierten Lautsprechem und jeglichem Zubehör zu halten.
Sorgen Sie davon, dass die Kabel den Kündlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpm kann und den Laufsprecher vom Ständer oder Mast reiben kann.

(Optional) Anbringen von Laufrollen

Um den Transport unserer Subwoofer zu erreichtern, werden die TS15S und TS18S mit Einsätzen (M6 x 1.0 mm) zum einfen Anbringen von Rollen an der Rückseite des Gehäuses geliefert. Wenn Rollen gewünscht werden, kaufen Sieitte ein 3^ 76mm× 44mm (3,00^ × 1,73^ ) Montagemuster, Belastbarkeit 150 lbs. (68kg) drehbare oder nicht drehbare Rollen.itte befolgen Si bei der Montage alle Montageanweisungen des Rollenherstellers.

Hinweis: Verwenden Sie die mit dem TS Sub gelieferten Schrauben nicht erneut, um die Laufrollen zu montieren.itte beachten Sie die Vorgaben des Rollenherstellers zur Auswahl geeigneter Schrauben fur M6 x 1,0-mm-Gewinde auszuwahlen.

Schallpegel

Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA konnen Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiben, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen konnen, stets einen Gehörschutz.

Stunden pro Tag	SPL (dB)	Beispiel
8	90	Kleines
6	92	Zug
4	95	U-Bahn
3	97	Leistungsstarke
2 100 Konzert mit klassischer Musik
1,5	102	Nietmaschine
1	105	Maschinenfabrik
0,5	110	Flughafen
0,25 oder weniger	115	Rock-Konzert

Schnellstart

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhaltlich.

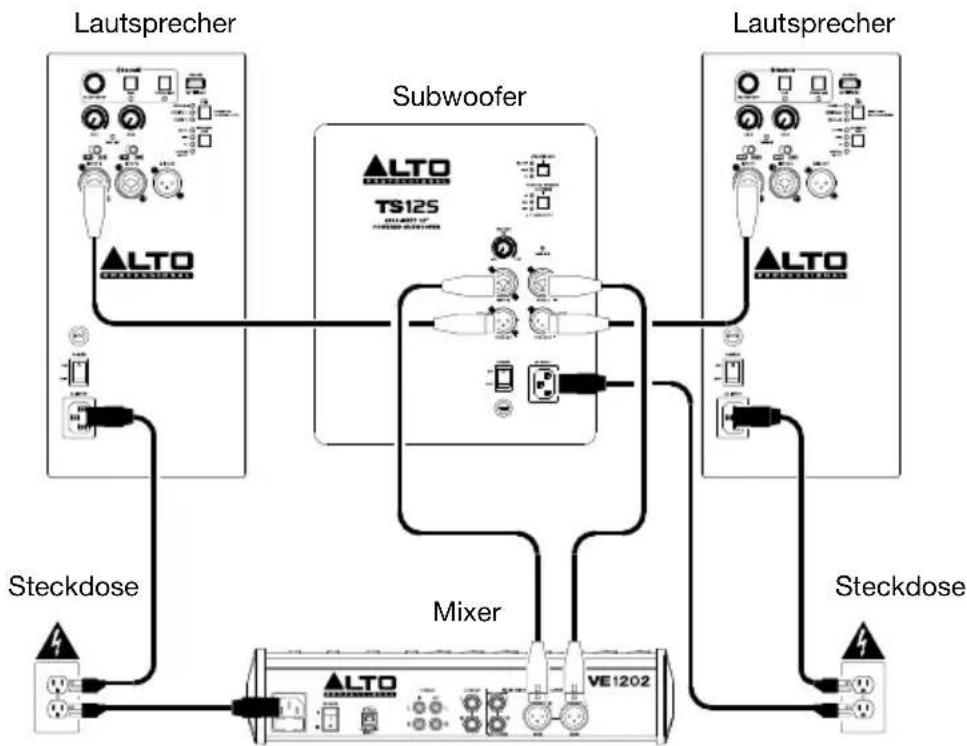

Beispiel A: 1 Subwoofer & 2 Lautsprecher

Verbinden Sie die linken und rechten Ausgänge des Mixers über XLR-Kabel mit den Eingängen des Subwoofer und schlieben dann die Ausgabe Thru des Subwoofer an den Eingang eines Laufsprechers an.

Beispiel B: 2 Subwoofer & 2 Lautsprecher

Verbinden Sie die linken und rechten Ausgabe des Mixers über XLR-Kabel mit linken Eingang Thru jeges Subwoofoers und schlieben den Ausgang jeder Subwoofoers an den Eingang jeder Lautsprechers an.

Funktionen

Rückseite

1. Netzeingang: Verbinden Sie das mitgelieferte Netzkabel mit diesen Eingang und das andere Ende des Kabels mit einer Stromquelle. Achten Sie darauf, dass der Netzschalter auf off steht, wenn Sie das Kabel anschreiben oder abstecken.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, schalten Sie den Subwoofer aus undziehen das Netzkabel ab. Heben Sie dann diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzschalter: Schaltet den Subwoofer ein/aus. Achten Sie darauf, dass der Lautstärkeregler auf „-∞“ steht, bevor Sie den Laufsprecher einschalten.

1. Ausgang Thru: Verwenden Sie handelsübliche XLR-Kabel, um diese Ausgänge an einen Laufsprecher anzuschreiben. Das Signal von Eingang 1 wird an den linken Thru Out und das Signal von Eingang 2 an den rechten Thru Out gesendet.
2. Eingänge: Verwenden Sie handelsübliche XLR, TS, oder TRS-Kabel (nicht im Lieferumfang enthalten), um ihre Tonquelle mit diesen Eingängen zu verbinden. 1 ist der linke Eingang und 2 ist der rechte.
3. Lautstärke: Drehen Sie diesen Regler, um die Ausgangslautstärke des Subwoofoers einzustellen.
4. Signal/Limit-LED: These LED leuchtet grün, wenn ein Audiosignal an den Subwoofer gesendet wird - sie blinkt bei geringem Pegel und leuchtet durchgehend bei higherem Pegel. Die LED leuchtet rot, wenn die Leistungsgrenze/Schutz aktiviert ist - wenn die LED konstant rot leuchtet, reduzieren Sie die Lautstärke der Audioquelle.
5. Taste Laufsprecher Verwendung: Drücken Sie diese Taste, um den Front-End-EQ auszuwahlen, der auf das Signal angewendet wird, indem Sie diese Optionen verwenden: Live (weniger extrem tiefe Bassfrequenzen mit verstärkten 60Hz - 80Hz für Kick-Drum- und Bassgitarren-Betonung), DJ (erweiterte Bass-Betonung) oder EQ Off (flacher Frequenzgang).

Hinweis: Wenn Sie TS4-Hauptlautsprecher verwenden, passen Sieitte die Einstellungen "Lautsprecher Verwendung" zwischen dem TS4-Top und dem TS4-Sub an, um eine optimale Leistung zu erzielen. Wenn Sie TS4-Hauptlautsprecher mit einem benutzerdefinierten EQ verwenden, wahlen Sieitte die TS Subs-Lautsprecher-Einstellung, die mit ihrem benutzerdefinierten EQ am besten klingt.

1. Taste Phasenausrichtung: Drucken Sie diese Taste zum Anpassen die Phase des Ausgangs um 90, 180, oder 270 Grad, um Bassfrequenz-Auslösungen zu kompensieren.
