TS15S - Caisson de basses ALTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses amplifié
Marque	Alto Professional
Modèle	TS15S
Haut-parleur	15 pouces
Puissance	2000 W crête
Réponse en fréquence	35 Hz – 120 Hz
Entrées audio	2 x XLR/TRS (L et R)
Sorties audio	2 x XLR Thru (L et R)
Alimentation	Secteur (câble d'alimentation inclus)
Fusible	Remplaçable, calibre indiqué sous l'entrée d'alimentation
Interrupteur d'alimentation	Oui, avec indicateur LED
Contrôle du volume	Potentiomètre rotatif
Témoin LED	Vert (signal présent), Rouge (limiteur/protection)
Sélecteur Speaker Use	Live, DJ, EQ Off
Alignement de phase	0°, 90°, 180°, 270°
Montage sur pied	Oui, embase pour tige filetée
Fixation de roulettes	Possible (embases M6 x 1,0 mm, roulettes non incluses)
Matériau du boîtier	Bois avec revêtement
Grille de protection	Amovible
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; débrancher avant entretien
Poids	Environ 30 kg
Dimensions (L x H x P)	Environ 50 x 45 x 50 cm

FOIRE AUX QUESTIONS - TS15S ALTO

Comment brancher le caisson de basses TS15S à une console de mixage ?

Utilisez des câbles XLR pour relier les sorties gauche et droite de la console aux entrées 1 et 2 du caisson. Ensuite, reliez les sorties Thru du caisson aux enceintes principales.

Que signifient les différentes positions du sélecteur Speaker Use ?

Le sélecteur Speaker Use propose trois modes : Live (basses légèrement atténuées pour grosse caisse et basse), DJ (augmentation des basses fréquences) et EQ Off (réponse plate).

Comment régler l'alignement de phase sur le TS15S ?

Appuyez sur la touche d'alignement de phase pour basculer entre 0°, 90°, 180° et 270°. Cela permet de compenser l'annulation des basses fréquences due à la position des enceintes.

Que faire si le voyant LED reste rouge en permanence ?

Un voyant rouge continu indique que le limiteur de sortie/protection est activé. Réduisez le volume de la source audio jusqu'à ce que le voyant redevienne vert.

Puis-je monter des enceintes sur le dessus du TS15S ?

Oui, le TS15S est équipé d'une embase pour tige filetée. Assurez-vous que la tige et l'enceinte montée respectent les limites de poids et de sécurité.

Comment remplacer le fusible du caisson ?

Éteignez et débranchez l'appareil. Soulevez la languette du compartiment fusible et remplacez-le par un fusible de même calibre (indiqué sous l'entrée d'alimentation). N'utilisez pas un fusible de calibre différent.

Puis-je ajouter des roulettes au TS15S ?

Oui, le TS15S dispose d'embases filetées M6 x 1,0 mm pour fixer des roulettes de 76 mm avec plaque de montage. Utilisez des vis appropriées (non fournies avec le caisson).

Quels câbles sont nécessaires pour connecter le TS15S ?

Utilisez des câbles XLR pour les connexions audio. Les câbles TS/TRS sont également compatibles avec les entrées. Le câble d'alimentation est fourni.

Comment nettoyer le caisson de basses ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez pas de solvants, d'alcool ou de produits abrasifs.

Quelles précautions de sécurité sont importantes ?

Ne retirez pas la grille lorsque l'appareil est branché. Placez le caisson sur une surface stable et plane. Évitez l'exposition à la pluie ou à l'humidité. Respectez les codes électriques locaux.

MODE D'EMPLOI TS15S ALTO

TS125 TS155 TS185

User Guide

English（2-5）

Guía del usuario

Espanol (6-9)

Guide d'utilisation

Français (10-13)

Guida per l'uso

Italiano (14-17)

Benutzerhandbuch

Deutsch (18-21)

Appendix

English (22-23)

Subwoofer de la série TS

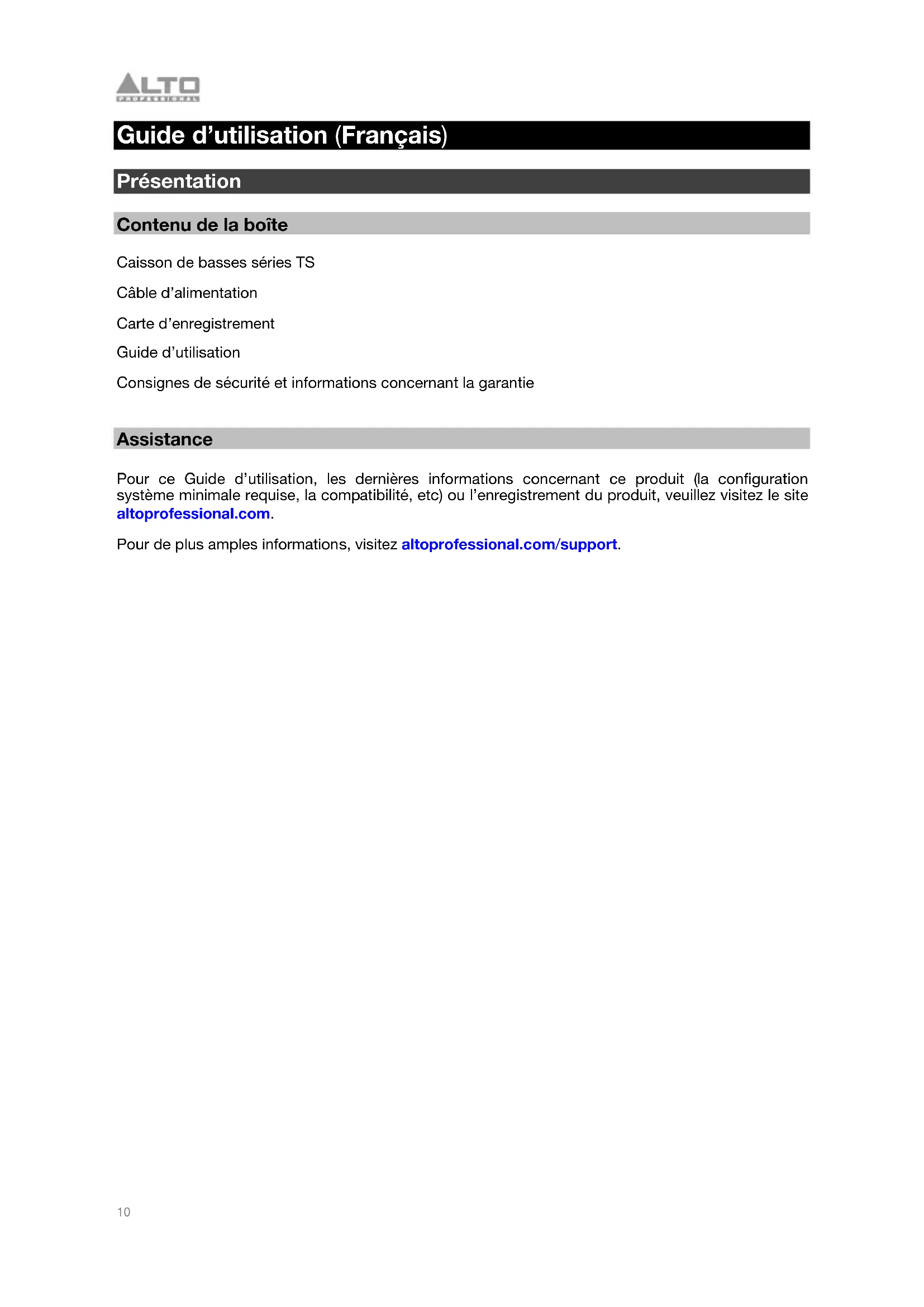

Guide d'utilisation (Français)

Présentation

Contenu de la boîte

Caisson de basses séries TS

Cable d'alimentation

Carte d'enregistrement

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour ce Guide d'utilisation, les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) ou l'enregistrement du produit, veuillez visitez le site altoprofessional.com.

Pour de plus amples informations, visitez altoprofessional.com/support.

Consignes de sécurité importantes

Veuillez noter : Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l'utilisation faite de ces informations. Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d'entretien et d'inspection. Si vous choisissez d'installer et d'utiliser des roulettes, il est de votre responsabilité de vous assurer que l'installation est sécuritaire. Alto Professional et inMusic déclinent toute responsabilité en cas d'utilisation de roulettes. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus.

Caution : Afin de réduire le risque de décharge électrique, veuillez ne pas brancher le subwoofer à une prise secteur lorsque la grille est retiree.

Montage de l'enceinte

• Toujours installer des subwoofoers conformément aux codes de l'électricité et du bâtiment en vigueur.
  Lors de l'utilisation d'une tige pour monter une enceinte sur un caisson d'extrèmes-graves, veuillez.
  you assurer qu'elle est conque pour supporter le poids de I'enceinte. Observer toutes les consignes de
  s.ecurite specifiées par le fabricant.
• Ne pas monter plusieurs haut-parleurs sur le même pied.
• Vérifiez que le caisson d'extremes graves est placé sur une surface plane, de niveau et stable qui peut supporter le poids du caisson d'extremes-graves, de l'enceinte et de l'équipement de montage.
• Vérifier le subwoofer pied et la quincaillerie avant chaque utilisation et ne pas utiliser de l'équipement avec des pieces usées, endommagées ou manquantes.
• Faire preuve de prudence lorsqu'utilise à l'extérieur dans des conditions venteuses. Ne pas fixer de bannières ou autres objets similaires au système de haut-parleur. Ces objets pouraient prendre dans le vent et renverser le système.
• À moins que vous ne soyez sur de pouvoir supporter le poids du caisson d'extrêmes-graves, demandez à quelqu'un de vous aider pour déplacer le caisson d'extrêmes-graves avec l'enceinte montée, ainsi que les accessoires.
• Toujours s'assurer que les cables sont tenus éloignés des artistes, de l'équipe de production et du public afin qu'ils ne puissant trèbucher sur le cable et faire tomber le haut-parleur de son support.

(Facultatif) Fixation de roulettes

Afin de facilititer le transport de nos caissons d'extrêmes-graves, les modèles TS15S et TS18S disposent d'embayses filetées (M6 x 1,0 mm) à l'arrête du caisson pour fixer des roulettes. Si vous souhaitez ajouter des roulettes, veuillez acheter des roulettes, pivotantes ou non pivotantes, de 76 mm avec plaque de montage de 76 mm x 44 mm qui peuvent supporter 68 kg. Veuillez suivre toutes les instructions d'installation du fabricant des roulettes.

Remarque: Ne réutilise pas les vis fournies avec le caisson d'extrêmes-graves TS pour installer les roulettes. Veuillez consulter les directives du fabricant des roulettes pour sélectionner les vis appropriées pour les filetages M6 x 1,0 mm.

Niveau sonore

L'exposition aux niveaux extrémement élevés de bruit peut cause une perte d'audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir comme conséquence une perte d'audition. Lors de l'utilisation d'équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction.

Heures par jour	NPA (dB)	Exemple
8 90	Petite salle de spectacle
6	92	Train
4 95	Rame de métro
3 97	Moniteurs de table à niveaux élevés
2 100	Concert de musique classique
1,5	102	Riveteuse
1	105	Usine
0,5	110	Aéroport
moins de 0,25	115	Concert rock

Démarrage rapide

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boite sont vendus séparément.

Exemple A: 1 caisson d'extrêmes graves et 2 enceintes

En utilisant des cables XLR, branchez les sorties gauche et croite de la console de mixage aux entrées du caisson d'extremes graves, puis branchez les sorties Thru du caisson d'extremes graves à l'entrée de chaque enceinte.

Exemple B: 2 caissons d'extrêmes graves et 2 enceintes

En utilisant des cables XLR, branche les sorties gauche et croite de la console de mixage à l'entrée 1 de chaque caisson d'extrêmes graves, puis branche la gauche sortie Thru de chaque caisson d'extrêmes graves à l'entrée de chaque enceinte.

\section*{Caracteristiques}

Panneau arrête

1. Entrée d'alimentation: Branchez le cable d'alimentation inclus à cette entrée et branchez l'autre extrémité à une source d'alimentation électrique. Assurez-vous que l'interrupteur d'alimentation est réglé sur « Off » lorsque vous branchez/debranchez le cable d'alimentation.
2. Fusible: Si le fusible de l'appareil est endommagé, éteignez le subwoofer et le débranche de la source d'alimentation électrique, puis soulevez cette languette afin de replacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.
3. Interrupteur d'alimentation: Cet interrupteur permet demettre le caisson d'extrêmes graves sous et hors tension.Assurez-vous que le bouton Volume soit complètement fermé ( - ) avant de mettre l'appareil sous tension.

1. Sortie Thru: Utilisez des cables XLR standards afin de brancher ces sorties à une enceinte. Le signal de l'entrée 1 est envoyé vers la sortie Thru gauche et le signal de l'entrée 2 est envoyé vers la sortie Thru droite.
2. Entrées : Utilisez des cable XLR, TS, ou TRS (non inclus) pour brancher une source audio à ces entrées. 1 est l'entrée gauche, et 2 est l'entrée droite.
3. Volume: Cette commande permet d'ajuster le volume de la sortie du caisson d'extrêmes graves.
4. Témoin d'échétement DEL: Cette DEL devient verte lorsqu'un signal audio est envoyé au caisson d'extremes graves — elle clignote à bas niveaux et demeure allumée à des niveaux plus élevés. La DEL devient rouge lorsque le limiteur de sortie/protection est activé — si le témoin demeure rouge, diminuez le volume de la source audio.
5. Touche Speaker Use: Appuyer sur cette touche pour selectionner l'égalisation avant appliquée au signal en utilisant les options suivantes: Live (basses fréquences légèrement moins graves avec une réponse de 60 Hz à 80 Hz afin d'accertuer les sons de grosse caisse et de basse), DJ (augmentation des basses fréquences) ou EQ Off (réponse plate).

Remarque: Si vous utilisez des enceintes principales TS4, veuillez vous assurer d'utiliser les mêmes paramètres Speaker Use pour ces dernières et le caisson d'extrêmes-graves TS4 pour des performances optimes. Si vous utilisez des enceintes TS4 avec des réglages d'égalisation personnalisées, veuillez désoir le paramètre d'utilisation pour le caisson d'extrêmes-graves TS qui convient le mieux à l'égalisation personnalisée que vous utilisez.

1. Touche d'alignement de phase: Appuyez sur ce touche pour régler la phase de la sortie par 90, 180, ou 270 degrés afin de compenser pour la suppression des basses fréquences.
