TS15S - Subwoofer ALTO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer amplificato
Marca	Alto Professional
Modello	TS15S
Altoparlante	15 pollici
Potenza	2000 W di picco
Risposta in frequenza	35 Hz – 120 Hz
Ingressi audio	2 x XLR/TRS (L e R)
Uscite audio	2 x XLR Thru (L e R)
Alimentazione	Rete (cavo di alimentazione incluso)
Fusibile	Sostituibile, valore indicato sotto l'ingresso di alimentazione
Interruttore di alimentazione	Sì, con indicatore LED
Controllo del volume	Potenziometro rotativo
Indicatore LED	Verde (segnale presente), Rosso (limitatore/protezione)
Selettore Speaker Use	Live, DJ, EQ Off
Allineamento di fase	0°, 90°, 180°, 270°
Montaggio su piedistallo	Sì, base per asta filettata
Fissaggio ruote	Possibile (filetti M6 x 1,0 mm, ruote non incluse)
Materiale del cabinet	Legno con rivestimento
Griglia di protezione	Rimovibile
Manutenzione e pulizia	Pulire con un panno asciutto, non utilizzare solventi
Sicurezza	Non esporre a pioggia o umidità; scollegare prima della manutenzione
Peso	Circa 30 kg
Dimensioni (L x A x P)	Circa 50 x 45 x 50 cm

Domande frequenti - TS15S ALTO

Come collegare il subwoofer TS15S a un mixer?

Utilizzare cavi XLR per collegare le uscite sinistra e destra del mixer agli ingressi 1 e 2 del subwoofer. Successivamente, collegare le uscite Thru del subwoofer ai diffusori principali.

Cosa significano le diverse posizioni del selettore Speaker Use?

Il selettore Speaker Use offre tre modalità: Live (bassi leggermente attenuati per grancassa e basso), DJ (aumento delle basse frequenze) e EQ Off (risposta piatta).

Come regolare l'allineamento di fase sul TS15S?

Premere il pulsante di allineamento di fase per passare da 0°, 90°, 180° e 270°. Ciò consente di compensare l'annullamento delle basse frequenze dovuto alla posizione dei diffusori.

Cosa fare se l'indicatore LED rimane rosso fisso?

Un LED rosso fisso indica che il limitatore di uscita/protezione è attivo. Ridurre il volume della sorgente audio finché il LED non torna verde.

Posso montare diffusori sopra il TS15S?

Sì, il TS15S è dotato di una base per asta filettata. Assicurarsi che l'asta e il diffusore montato rispettino i limiti di peso e sicurezza.

Come sostituire il fusibile del subwoofer?

Spegnere e scollegare l'apparecchio. Sollevare la linguetta del vano fusibile e sostituirlo con un fusibile dello stesso valore (indicato sotto l'ingresso di alimentazione). Non utilizzare un fusibile di valore diverso.

Posso aggiungere ruote al TS15S?

Sì, il TS15S dispone di filetti M6 x 1,0 mm per fissare ruote da 76 mm con piastra di montaggio. Utilizzare viti appropriate (non fornite con il subwoofer).

Quali cavi sono necessari per collegare il TS15S?

Utilizzare cavi XLR per le connessioni audio. I cavi TS/TRS sono anche compatibili con gli ingressi. Il cavo di alimentazione è fornito.

Come pulire il subwoofer?

Scollegare l'apparecchio e pulirlo con un panno morbido e asciutto. Non utilizzare solventi, alcol o prodotti abrasivi.

Quali precauzioni di sicurezza sono importanti?

Non rimuovere la griglia quando l'apparecchio è collegato. Posizionare il subwoofer su una superficie stabile e piana. Evitare l'esposizione a pioggia o umidità. Rispettare i codici elettrici locali.

MANUALE UTENTE TS15S ALTO

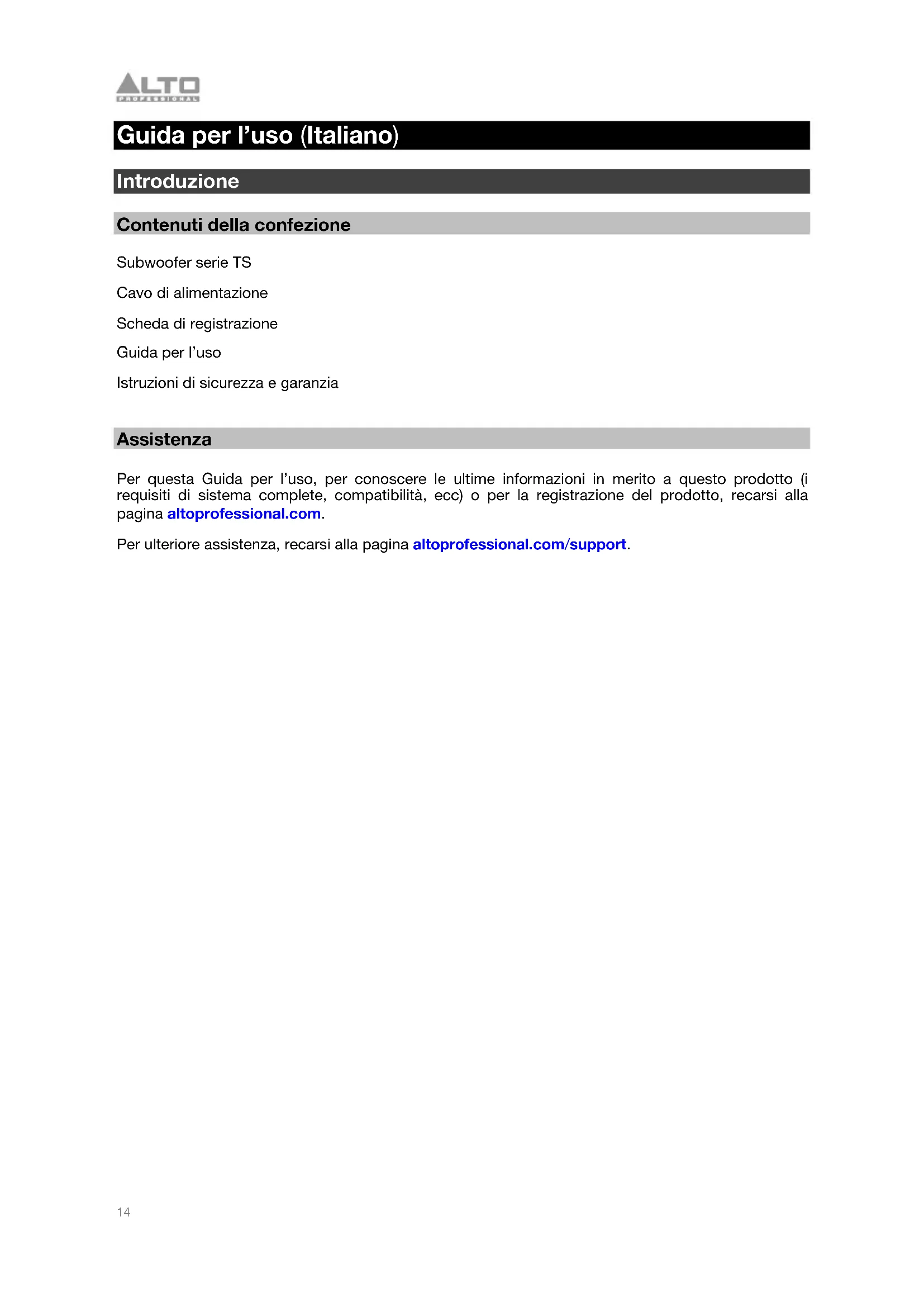

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

Subwoofer serie TS

Cavo di alimentazione

Scheda di registrazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per questa Guida per l'uso, per conoscere le ultime informazioni in merito a quello prodotto (i requisiti di systemacomeplete, compatibilità, ecc) o per la registrazione del prodotto, recarsi alla pagina altoprofessional.com.

Per ulteriore assistenza, recarsi alla pagina altoprofessional.com/support.

Important precauzioni di sicurezza

Note bene: Alto Professional e inMusic declinano qualsiasi responsabilità per l'uso dei loro prodotti o per l'utilizzo errato delle presenti informazioni a qualsiasi scopo. Alto Professional e inMusic non sono responsabili per il cattivo utilizzato dei loro prodotti causato alla mancata conformità con le procedure di ispezione e manutenzione. Se si sceglie di installare e utilizzare le rotelle, l'utente è responsable dell'infallazione sicura e corretta. Alto Professional e inMusic non si assumono alcuna responsabilità in caso di utilizzato di rotelle. Fare riferimento al manuale di sicurezza e garanzia per maggiori informazioni.

Avvertenza: Per ridurre il rischio di scossa elettrica, non collegare il subwoofer a una presa di corrente quando la griglia è stata rimossa.

Montaggio dell'altoparlante

• A Installare sempre gli altoparlanti in conformità con i codici elettrici ed edilizi in vigore.
• Quando si utilizes l'alloggiamo per asta sulla parte superiore del subwoofer per sollevare l'altoparlante, assicurarsi che l'asta sua idonea per sostener il peso dell'altoparlante. Inoltre, rispetto delle indicazioni di sicurezza specificate dal produttore.
  Non montare più altoparlanti sullo stesso palo.
• Verificare sempre che il subwoofer si trovi su una superficie piana, livellata e stabile in grado di sostenere il peso del subwoofer e di qualsiasi altoparlante e attrezzatura di montaggio montati.
• Ispezionare il subwoofer o la minuteria adesso associata prima di ciascun utilizzo e non servriss dell'apparecchio con parti usurate, danneggiate o mancanti.
• Prestare sempre cautela in condizioni ventose all'aperto. Non fissare striscioni o articoli simili a qualsiasi parte di un sistema di altoparlanti. Questi potrebbero fare da vela e far rovesciare l'impianto.
• A meno che non si sia sicuri di poter sostener il peso del subwoofer, chiedere aiuto ad altre personne per qualiasi esigenza di configurazione relativa al subwoofer,agli altoparlanti e ai relativi accessori montati.
  Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico, in modo che non vi sia il rischio che questi ci inciampino, facendo cadere l'altoparlante dal supporto o dal palo.

(Facoltativo) Fissaggio delle rotelle

Per migliorare l'esperienza di trasporto dei nostri subwoofer, TS15S e TS18S sono dotati di inserti (M6 x 1,0 mm) per fissare facilemente le rotelle sul retro della struttura. Se si desidera utilizzato delle rotelle, acquistare una piastra di montaggio da 3^ , 76 mm x 44 mm (3,00" x 1,73") con portata di 68 kg, rotelle girevoli o non girevoli. Seguire durante l'installazione tutte le istruzioni di installatione del produttore delle rotelle.

Note: Non riutilizzare le viti fornite con il Subwoofer TS per installare le rotelle. Si prega di consultare le linee guida del produttore delle rotelle per selezionare le viti appropriate per inserti M6 x 1,0 mm.

Livello dell'audio

L'esposizione a livelli di rumore estremamente elevati cui poe causare danni permanenti all'udito. L'OSHA americana (Occupational Safety and Health Administration) ha specificato le esposizioni ammissibili a determinati livelli di rumore. Secondo l'OSHA, l'esposizione a elevati livelli di pressione sonora (SPL) in excesso rispetto ai limiti indicatei cui poe causare la perdita dell'udito. Quando si utilizzato attrezzature in grado di generate elevati SPL, servirsi di dispositivi di protezione dell'udito quando tali attrezzature sono in uso.

Ore al giorno	SPL (dB)	Eaggio
8	90	Piccolo
6	92	Treno
4	95	Metropolitana
3 97 Casse da tavolo ad alto volume
2 100 Concerto di musica classica
1,5	102	Macchina
1	105	Fabbrica
0,5 (30 minuti)	110 Aerporto
0,25 (15 minuti) o	115	Concerto Rock
meno

Inizio rapido

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separamente.

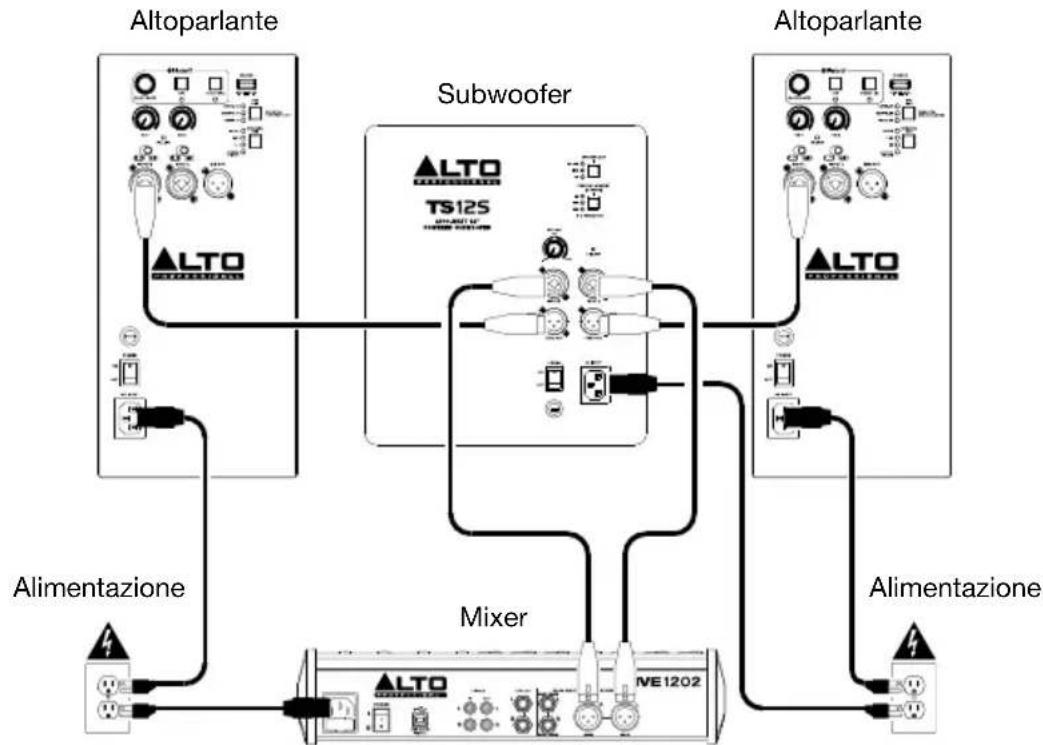

Esempio A: 1 subwoofer e 2 altoparlanti

Servendosi di cavi XLR, collegare le uscite sinistra e destra del mixeragli ingressi del subwoofer, quindi collegare le uscite Thru del subwoofer all'ingresso di ciascun altoparlante.

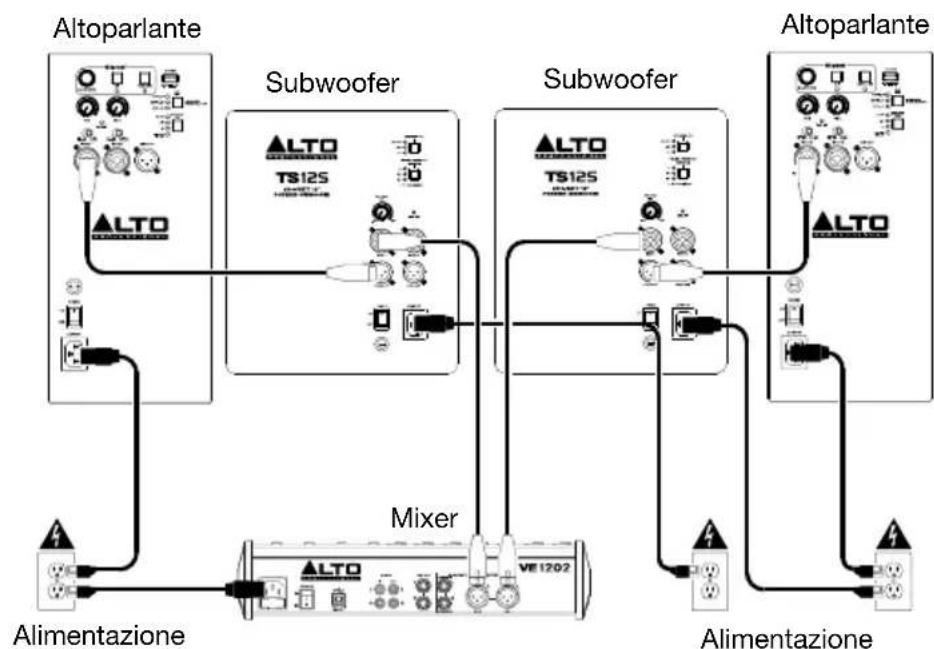

Esempio B: 2 subwoofer e 2 altoparlanti

Servendosi di cavi XLR, collegare le uscite sinistra e destra del mixer all'ingresso 1 di ciascun subwoofer, quando collegare sinistra l'uscita Thru di ciascun subwoofer all'ingresso di ciascun altoparlante.

Caratteristiche

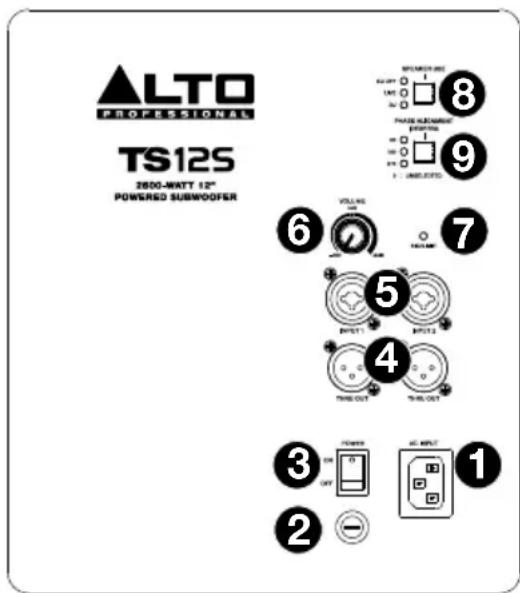

Pannello posteriore

1. Ingresso di alimentazione: collegare il cavo di alimentazione in dotazione a quello ingresso, quando collegare l'altro capo del cavo stesso ad una sorgente di alimentazione. Assicurarsi che l'interruttore di alimentazione sia su "off" al momento di collegare e scollegare il cavo.
2. Fusbilie: se il fusibile dell'apparecchio è rotto, spegnere il subwoofer e scollegarlo alla presa di corrente, e quando sollevare但这a linguetta per sostituirlo. Sostituire il fusibile con uno nella tensione nominale adeguata (stampata sotto l'ingresso per il cavo di alimentazione dell'apparecchio). L'utilizzo di un fusibile alla tensione nominale errata perché danneggiare l'apparecchio e/o il fusibile.
3. Interruttore di alimentazione: accende e spegne il subwoofer. Assicurarsi che la manopola Volume sua impostata su “-∞” prima di accenderlo.

1. Uscite Thru: servirsi di cavi audio XLR standard per collegare queste uscite a un altoparlante. Il segnale dell'Ingresso 1 viene inviato alla Thru Out a sinistra e il segnale dell'Ingresso 2 viene inviato alla Thru Out a destra.
2. Ingressi: servirsi cavo standard XLR, TS, o TRS (non in dotazione) per collegare una fonte audio a questi ingressii. 1 è l'ingresso di sinistra e 2 è l'ingresso di destra.
3. Volume: girare esta manopola per regolare il volume di uscita del subwoofer.
4. LED Signal/Limit (segnale/limits): quello LED si illumina di verde quando un segnale audio viene inviato al subwoofer; lampeggia a livelli minori e si illumina in maniera fissa a livelli più elevati. Il LED si illumina di rosso quando il limite di uscita/protezione è attivo; se il LED è illuminato di rosso in maniera fissa, ridurre il volume della fonte audio.
5. Pulsante di utilizzo dell'altoparlante: premere quello pulsante per selezionare l'EQ front-end applicato al segnale, utilizzato queste opzioni: Live (bassa frequenza leggermente meno estrema con 60Hz - 80Hz migliorati che enfatizzano grancasse e bassi), DJ (urto a Bassa frequenza migliorato) o EQ Off (risposta piatta).

Note: Se gli altoparanti principali in uso sono TS4, per prestazioni ottimali è consigliabile che la configurazione degli altoparanti TS4 superiori e dei Subwoofer TS4 corrisponda alle Impostazioni di Uso degli Altoparanti. Se si utilizzato altoparanti TS4 con EQ personalizzato, scegliere qualsiasi Impostazione di Uso dei Subwoofer TS suoni meglio con I'EQ personalizzato in uso.

1. Pulsante di allineamento di fase: Premere quello pulsante per regolare la fase dell'uscita di 90, 180, o 270 gradi per compensare la cancellazione delle bassa frequenze.
