MANUALE UTENTE TS18S ALTO

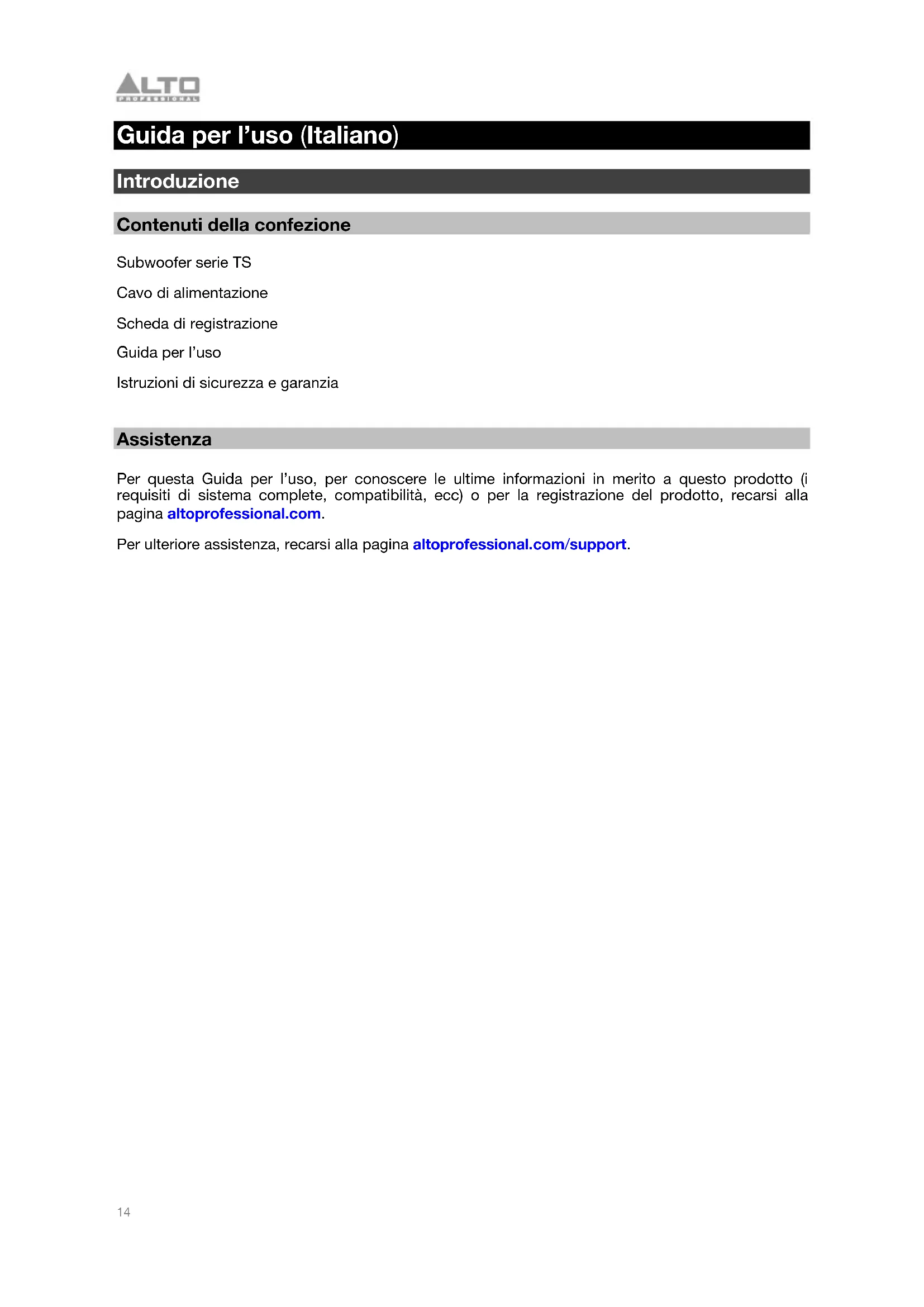

Guida per l’uso (Italiano) Introduzione Contenuti della confezione Subwoofer serie TS Cavo di alimentazione Scheda di registrazione Guida per l’uso Istruzioni di sicurezza e garanzia

Assistenza Per questa Guida per l’uso, per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) o per la registrazione del prodotto, recarsi alla pagina altoprofessional.com. Per ulteriore assistenza, recarsi alla pagina altoprofessional.com/support.15

Importanti precauzioni di sicurezza Nota bene: Alto Professional e inMusic declinano qualsiasi responsabilità per l’uso dei loro prodotti o per l’utilizzo errato delle presenti informazioni a qualsiasi scopo. Alto Professional e inMusic non sono responsabili per il cattivo utilizzo dei loro prodotti causato dalla mancata conformità con le procedure di ispezione e manutenzione. Se si sceglie di installare e utilizzare le rotelle, l'utente è responsabile dell'installazione sicura e corretta. Alto Professional e inMusic non si assumono alcuna responsabilità in caso di utilizzo di rotelle. Fare riferimento al manuale di sicurezza e garanzia per maggiori informazioni. Avvertenza: Per ridurre il rischio di scossa elettrica, non collegare il subwoofer a una presa di corrente quando la griglia è stata rimossa. Montaggio dell'altoparlante

• A Installare sempre gli altoparlanti in conformità con i codici elettrici ed edilizi in vigore.

• Quando si utilizza l'alloggiamento per asta sulla parte superiore del subwoofer per sollevare l’altoparlante, assicurarsi che l'asta sia idonea per sostenere il peso dell'altoparlante. Inoltre, rispettare tutte le indicazioni di sicurezza specificate dal produttore.

• Non montare più altoparlanti sullo stesso palo.

• Verificare sempre che il subwoofer si trovi su una superficie piana, livellata e stabile in grado di sostenere il peso del subwoofer e di qualsiasi altoparlante e attrezzatura di montaggio montati.

• Ispezionare il subwoofer o la minuteria ad esso associata prima di ciascun utilizzo e non servirsi dell’apparecchio con parti usurate, danneggiate o mancanti.

• Prestare sempre cautela in condizioni ventose all’aperto. Non fissare striscioni o articoli simili a qualsiasi parte di un sistema di altoparlanti. Questi potrebbero fare da vela e far rovesciare l’impianto.

• A meno che non si sia sicuri di poter sostenere il peso del subwoofer, chiedere aiuto ad altre persone per qualsiasi esigenza di configurazione relativa al subwoofer, agli altoparlanti e ai relativi accessori montati.

• Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico, in modo che non vi sia il rischio che questi ci inciampino, facendo cadere l’altoparlante dal supporto o dal palo. (Facoltativo) Fissaggio delle rotelle Per migliorare l'esperienza di trasporto dei nostri subwoofer, TS15S e TS18S sono dotati di inserti (M6 x 1,0 mm) per fissare facilmente le rotelle sul retro della struttura. Se si desidera utilizzare delle rotelle, acquistare una piastra di montaggio da 3”, 76 mm x 44 mm (3,00" x 1,73") con portata di 68 kg, rotelle girevoli o non girevoli. Seguire durante l'installazione tutte le istruzioni di installazione del produttore delle rotelle. Nota: Non riutilizzare le viti fornite con il Subwoofer TS per installare le rotelle. Si prega di consultare le linee guida del produttore delle rotelle per selezionare le viti appropriate per inserti M6 x 1,0 mm. Livello dell’audio L’esposizione a livelli di rumore estremamente elevati può causare danni permanenti all’udito. L’OSHA americana (Occupational Safety and Health Administration) ha specificato le esposizioni ammissibili a determinati livelli di rumore. Secondo l’OSHA, l’esposizione a elevati livelli di pressione sonora (SPL) in eccesso rispetto ai limiti indicati può causare la perdita dell’udito. Quando si utilizzano attrezzature in grado di generare elevati SPL, servirsi di dispositivi di protezione dell’udito quando tali attrezzature sono in uso. Ore al giorno SPL (dB) Esempio 8 90 Piccolo concerto 6 92 Treno 4 95 Metropolitana 3 97 Casse da tavolo ad alto volume 2 100 Concerto di musica classica 1,5 102 Macchina ribaditrice 1 105 Fabbrica di macchinari 0,5 (30 minuti) 110 Aeroporto 0,25 (15 minuti) o meno 115 Concerto Rock16

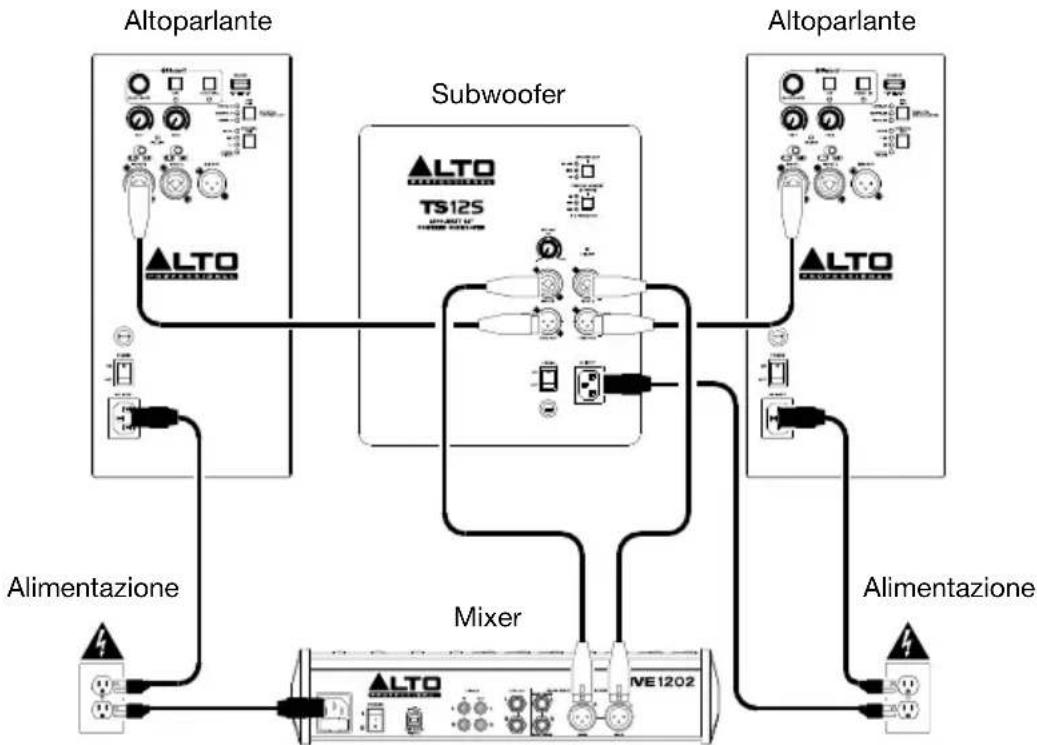

Inizio rapido Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente. Esempio A: 1 subwoofer e 2 altoparlanti Servendosi di cavi XLR, collegare le uscite sinistra e destra del mixer agli ingressi del subwoofer, quindi collegare le uscite Thru del subwoofer all’ingresso di ciascun altoparlante.

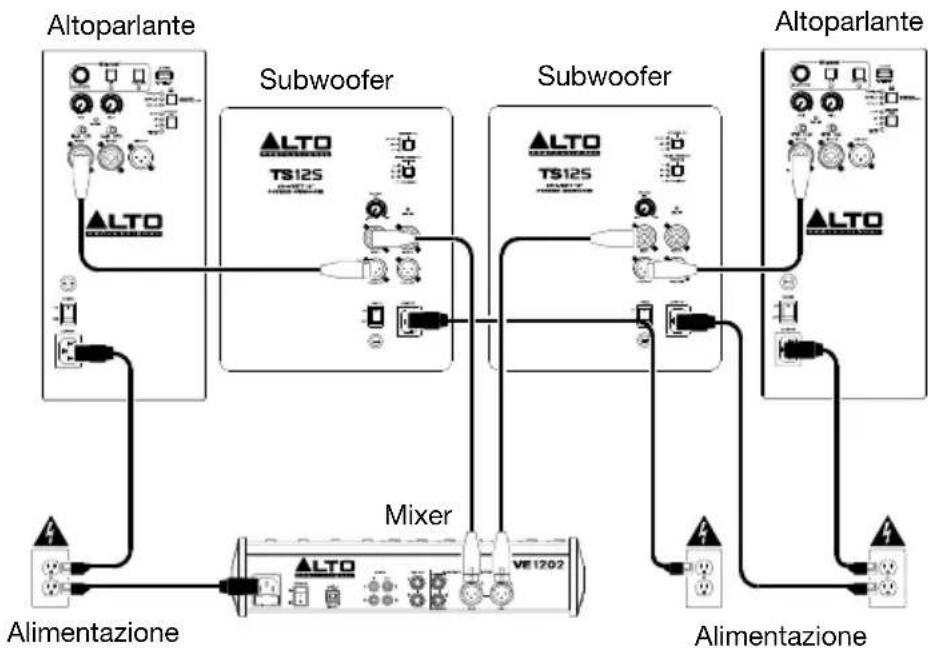

Esempio B: 2 subwoofer e 2 altoparlanti Servendosi di cavi XLR, collegare le uscite sinistra e destra del mixer all’ingresso 1 di ciascun subwoofer, quindi collegare sinistra l’uscita Thru di ciascun subwoofer all’ingresso di ciascun altoparlante.

Altoparlante Mixer Alimentazione Alimentazione Subwoofer Altoparlante Altoparlante Subwoofer Altoparlante Subwoofer Mixer Alimentazione Alimentazione17

Caratteristiche Pannello posteriore

1. Ingresso di alimentazione: collegare il cavo di

alimentazione in dotazione a questo ingresso, quindi collegare l’altro capo del cavo stesso ad una sorgente di alimentazione. Assicurarsi che l’interruttore di alimentazione sia su “off” al momento di collegare e scollegare il cavo.

2. Fusibile: se il fusibile dell’apparecchio è rotto,

spegnere il subwoofer e scollegarlo dalla presa di corrente, e quindi sollevare questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata (stampata sotto l’ingresso per il cavo di alimentazione dell’apparecchio). L’utilizzo di un fusibile dalla tensione nominale errata può danneggiare l’apparecchio e/o il fusibile.

3. Interruttore di alimentazione: accende e spegne il

subwoofer. Assicurarsi che la manopola Volume sia impostata su “-∞” prima di accenderlo.

4. Uscite Thru: servirsi di cavi audio XLR standard per collegare queste uscite a un altoparlante. Il

segnale dell’Ingresso 1 viene inviato alla Thru Out a sinistra e il segnale dell’Ingresso 2 viene inviato alla Thru Out a destra.

5. Ingressi: servirsi cavo standard XLR, TS, o TRS (non in dotazione) per collegare una fonte audio

a questi ingressi. 1 è l’ingresso di sinistra e 2 è l’ingresso di destra.

6. Volume: girare questa manopola per regolare il volume di uscita del subwoofer.

7. LED Signal/Limit (segnale/limite): questo LED si illumina di verde quando un segnale audio

viene inviato al subwoofer; lampeggia a livelli minori e si illumina in maniera fissa a livelli più elevati. Il LED si illumina di rosso quando il limite di uscita/protezione è attivo; se il LED è illuminato di rosso in maniera fissa, ridurre il volume della fonte audio.

8. Pulsante di utilizzo dell'altoparlante: premere questo pulsante per selezionare l’EQ front-end

applicato al segnale, utilizzando queste opzioni: Live (bassa frequenza leggermente meno estrema con 60 Hz - 80 Hz migliorati che enfatizzano grancasse e bassi), DJ (urto a bassa frequenza migliorato) o EQ Off (risposta piatta). Nota: Se gli altoparlanti principali in uso sono TS4, per prestazioni ottimali è consigliabile che la configurazione degli altoparlanti TS4 superiori e dei Subwoofer TS4 corrisponda alle Impostazioni di Uso degli Altoparlanti. Se si utilizzano altoparlanti TS4 con EQ personalizzato, scegliere qualsiasi Impostazione di Uso dei Subwoofer TS suoni meglio con l’EQ personalizzato in uso.

9. Pulsante di allineamento di fase: Premere questo pulsante per regolare la fase dell'uscita di

90, 180, o 270 gradi per compensare la cancellazione delle bassa frequenze.
