| Marca | Alto Professional |
| Modelo | TS18S |
| Categoría | Subwoofer |
| Tipo de subwoofer | Amplificado (activo) |
| Alimentación | Entrada de alimentación con fusible, interruptor de encendido/apagado |
| Entradas de audio | 2 entradas combo XLR/TRS/TS (izquierda y derecha) |
| Salidas de audio | 2 salidas Thru XLR (izquierda y derecha) |
| Ajuste de volumen | Perilla de volumen (de -∞ a máximo) |
| Indicador de recorte | LED verde (señal presente) / rojo (limitador/protección activada) |
| Botón Speaker Use | Live, DJ o EQ Off (ecualización preconfigurada) |
| Botón de alineación de fase | 0°, 90°, 180°, 270° (compensación de fase) |
| Fusible reemplazable | Sí, calibre indicado debajo de la entrada de alimentación |
| Montaje en soporte para poste | Soporte para poste (base roscada) para altavoz montado |
| Ruedas opcionales | Bases roscadas M6 en la parte trasera para ruedas (no incluidas) |
| Contenido de la caja | Subwoofer, cable de alimentación, tarjeta de registro, guía de uso, instrucciones de seguridad |
| Instrucciones de seguridad | No exponer a la lluvia, usar sobre superficie estable, alejar los cables, protección auditiva |
| Garantía | Consulte la guía de instrucciones de seguridad e información sobre la garantía incluida |
Preguntas frecuentes - TS18S ALTO
Preguntas de los usuarios sobre TS18S ALTO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Subwoofer en formato PDF gratis! Encuentra tus instrucciones TS18S - ALTO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. TS18S de la marca ALTO.
MANUAL DE USUARIO TS18S ALTO

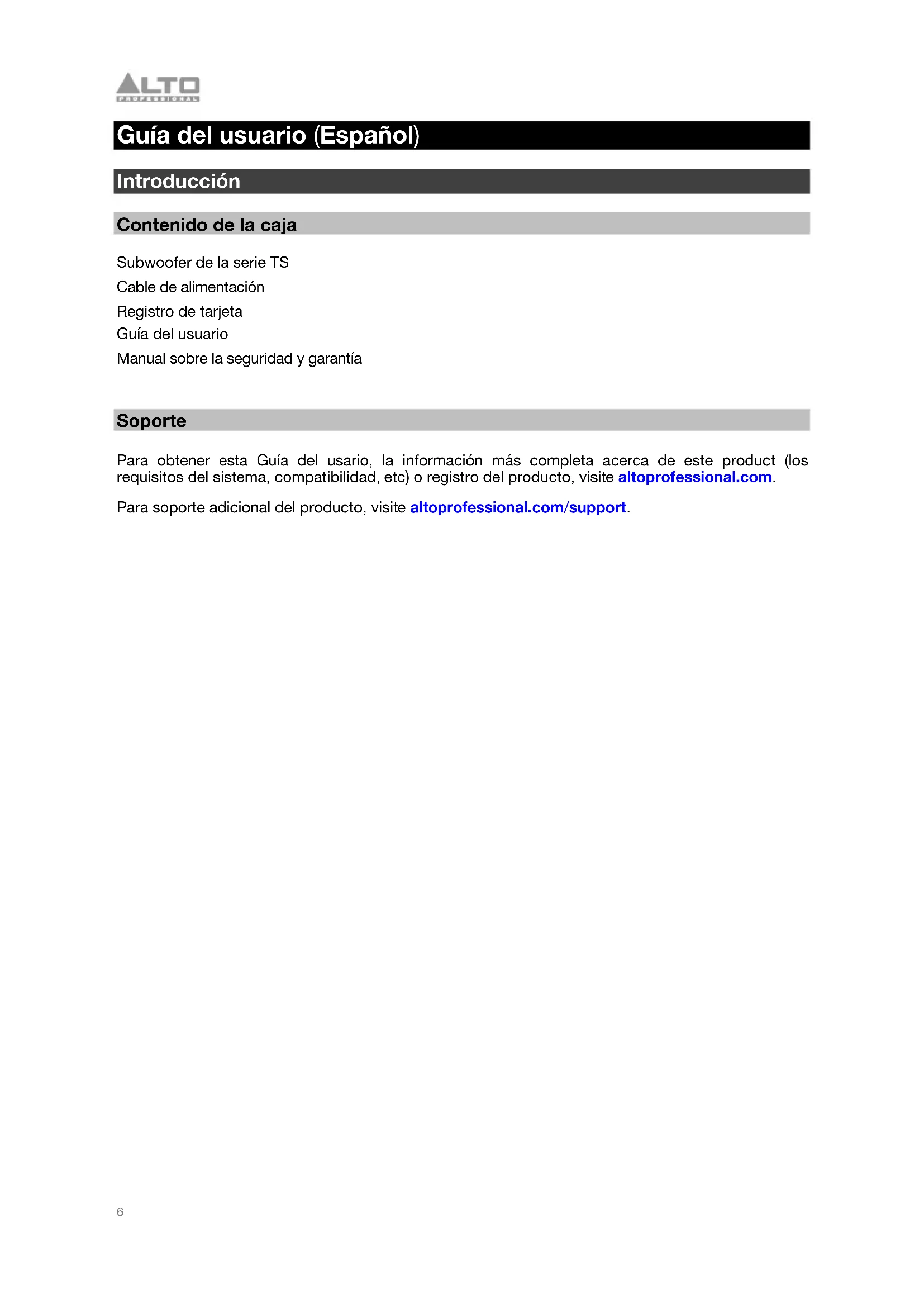

Guía del usuario (Español)
Introducción
Contenido de la caja
Subwoofer de la serie TS
Cable de alimentación
Registro de tarjeta
Guía del usuario
Manual sobre la seguridad y garantía
Soporte
Para obtener esta Guía del usuario, la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) o registro del producto, visite altoprofessional.com.
Para soporte adicional del producto, visite altoprofessional.com/support.
Precauciones importantes para la seguridad
Para tener en cuenta: Alto Professional e inMusic no son responsables del uso de sus productos o el mal uso de esta información para cualquier propósito. Alto Professional e inMusic no son responsables del mal uso de sus productos causados por la omisión del cumplimiento de los procedimientos de inspección y mantenimiento. Si decide instalar y utilizar ruedas locas, usted es responsable por su instalación segura y correcta. Alto Professional e inMusic no asumen ninguna responsabilidad en caso de utilizar ruedas locas. Para más información, consulte también el manual de seguridad y garantía incluido.
Precaución: Para reducir el riesgo de shock eléctrico, no conecte el subwoofer a una toma de corriente cuando la rejilla está desmontada.
Montaje de altavoces
- Instale siempre los subwoofers de acuerdo con los códigos de electricidad y construcción aplicables.
- Al colocar un poste en el receptáculo para postes en la parte superior del gabinete del subwoofer para montar un altavoz, asegúrese de que el poste tenga la capacidad nominal para soportar el peso del altavoz. Asimismo, observe todas las precauciones para la seguridad especificadas por el fabricante.
- No monte varios altavoces en el mismo columna.
- Verifique siempre que el subwoofer esté sobre una superficie plana, nivelada y estable que pueda soportar el peso del mismo y de cualquier altavoz montado encima de él, incluyendo el equipamiento de montaje.
- Inspeccione el subwoofer y elementos de fijación asociados antes de cada uso y no utilice equipos con piezas desgastadas, dañadas o faltantes.
- Tenga siempre cuidado en condiciones de viento a la intemperie. No fije pancartas o elementos similares a ninguna parte del sistema de altavoces. Tales agregados pueden funcionar como velas y hacer volcar el sistema.
- Si no está seguro de poder manipular el peso del subwoofer, pídale ayuda a otra persona para realizar las instalaciones necesarias en relación al subwoofer y a cualquier otro altavoz y accesorio relacionado montado.
- Asegúrese de que los cables estén fuera del camino de los intérpretes, personal de producción y audiencia, de modo que no tropiecen con ellos y hagan caer el subwoofer del soporte o columna.
(Opcional) Instalación de ruedas locas
A fin de mejorar la experiencia de traslado de nuestros subwoofers, el TS15S y TS18S vienen con insertos (M6 x 1,0 mm) para facilitar la instalación de ruedas locas en la parte inferior del gabinete. Si desea instalarlas, adquiera ruedas locas de 3 pulgadas con un esquema de instalación de 76 x 44 mm (3,00 x 1,73 pulg.), con capacidad nominal para 150 libras, con o sin eslabón giratorio. Siga todas las instrucciones de instalación del fabricante de la rueda loca.
Nota: No reutilice los tornillos que se proveen con el subwoofer TS para instalar las ruedas locas. Respete todas las directrices del fabricante de la rueda loca para seleccionar los tornillos apropiados para insertos M6 x 1,0 mm.
Nivel de sonido
La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones auditivas mientras dichos equipos están en funcionamiento.
| Horas diarias SPL (dB) Ejemplo | |||
| 8 90 Música de bajo volumen | |||
| 6 | 92 | Tren | |
| 4 | 95 | Tren | subterráneo |
| 3 97 Monitores de escritorio de alto nivel | |||
| 2 100 Concierto de música clásica | |||
| 1,5 | 102 | Remachadora | |
| 1 | 105 | Máquina | fabril |
| 0,5 | 110 | Aeropuerto | |
| 0,25 o menos 115 Concierto de rock | |||
Inicio rapido
Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.
Ejemplo A: 1 subwoofer y 2 altavoces
Conecte las salidas izquierda y derecha de su mezclador a las entradas de su subwoofer mediante cables XLR, y a continuación, conecte las salidas Thru del subwoofer a la entrada de cada altavoz.


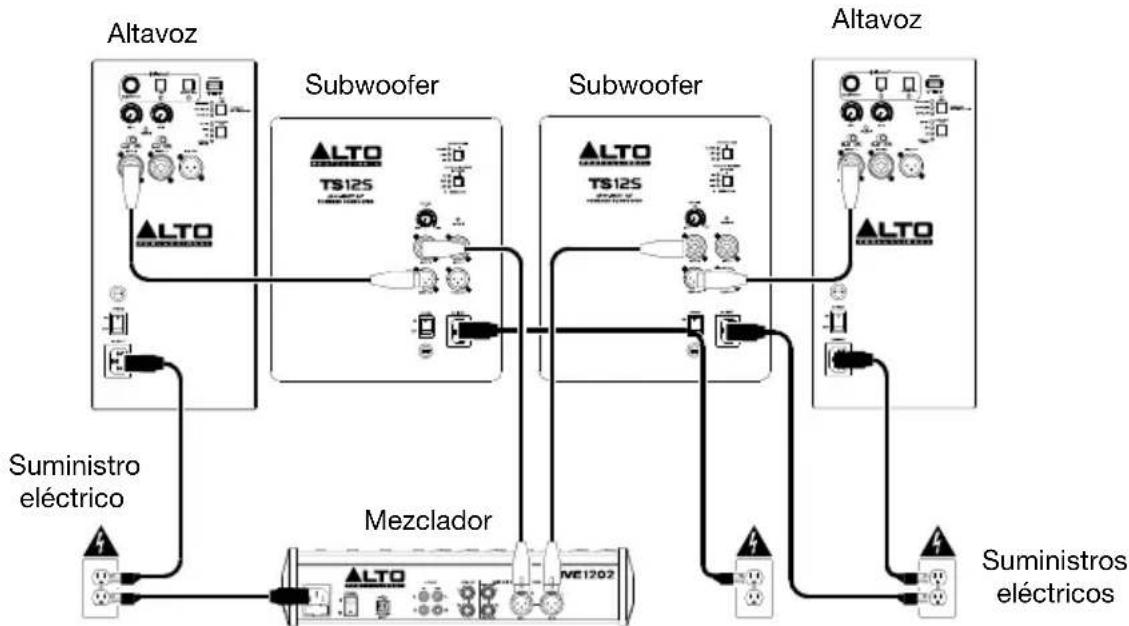

Ejemplo B: 2 subwoofers y 2 altavoces
Conecte las salidas izquierda y derecha de su mezclador a la entrada 1 de cada subwoofer mediante cables XLR, y a continuación, conecte la izquierda salida Thru de cada subwoofer a la entrada de cada altavoz.
Características
Panel trasero
- Entrada de corriente: Conecte a esta entrada el cable de alimentación incluido y luego conecte el otro extremo del cable al suministro eléctrico. Asegúrese de que el interruptor Power (Encendido) del subwoofer esté en off (apagado) cuando enchufe y desenchufe el cable.
- Fusible: Si el fusible de la unidad está roto, apague el subwoofer y desconectarlo de la toma de corriente, y luego levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con especificación apropiada (impresa debajo de la entrada del cable de alimentación de la unidad). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.
- Interruptor de encendido: Activa y desactiva el subwoofer. Asegúrese de que la perilla Volume (Volumen) esté ajustada a “-∞” antes de encenderlo.
- Salida Thru: Utilice cables XLR estándar para conectar estas salidas a un altavoz. La señal de la entrada 1 se envía hacia la salida pasante izquierda y la señal de entrada 2 se envía a la salida pasante derecha.
- Entradas: Utilice cable XLR, TS, o TRS estándar (no incluidos) para conectar su fuente de sonido a estas entradas. 1 es la salida izquierda y 2 es la salida derecha.
- Volumen: Gire esta perilla para ajustar el volumen de salida del subwoofer.
- LED Señal/Límite: Este LED se ilumina con luz verde cuando se envía una señal hacia el subwoofer—parpadea con niveles bajos y se enciende permanentemente a niveles mayores. El LED se ilumina con luz roja cuando se activa la protección/límite de salida—si el LED está encendido permanentemente, disminuya el volumen de su fuente de audio.
- Botón Uso de altavoz: Pulse el botón para seleccionar la ecualización EQ de "front-end" que se aplica a la señal utilizando estas tres opciones: Live (frecuencias bajas levemente menos extremas con 60 Hz – 80 Hz mejorado para resaltar el bombo y el bajo), DJ (pico de frecuencias bajas mejorado) o EQ Off (respuesta plana).
Nota: Si está utilizando TS4 como altavoces principales, iguale los ajustes de uso de altavoz entre los altavoces TS4 y los subwoofers TS4 para obtener un rendimiento óptimo. Si está utilizando TS4 como altavoces principales con una EQ personalizada, elija el ajuste de uso de altavoz para el subwoofer TS que suene mejor con la EQ personalizada que está utilizando.
- Botón de alineación de fase: Presione este botón para ajustar la fase de la salida en 90, 180, o 270 grados para compensar la cancelación de bajas frecuencias.
