Type de produit	Caisson de basses amplifié (Subwoofer actif)
Marque et modèle	Alto TS12S
Haut-parleur	12 pouces (305 mm)
Puissance	1500 W crête, 750 W continue (estimation)
Entrées audio	2 x XLR/TRS/Tip-Ring-Sleeve (L/R)
Sorties audio	2 x XLR Thru (L/R)
Contrôles	Volume, Sélecteur d'utilisation (Live/DJ/Off), Alignement de phase (0°/90°/180°/270°), Interrupteur d'alimentation
Témoin lumineux	DEL d'écrêtement (vert = signal, rouge = limiteur)
Alimentation	Secteur, prise IEC, fusible remplaçable
Fusible	Calibre imprimé sur l'appareil, remplacer par un fusible identique
Réponse en fréquence	Environ 40 Hz à 120 Hz (estimation)
Impédance	Non spécifiée, typiquement 4 Ω
Construction	Bois, grille métallique
Utilisation	Live, DJ, renfort de graves pour sonorisation
Montage	Pied d'enceinte (embase pour tige), surface stable
Roulettes	Compatibles (non incluses), filetage M6 x 1,0 mm
Protection auditive	Niveaux sonores élevés, respecter les durées d'exposition OSHA
Entretien	Nettoyer avec un chiffon sec, ne pas retirer la grille sous tension
Réparabilité	Fusible remplaçable, autres réparations par un professionnel
Assistance	Site web altoprofessional.com/support

FOIRE AUX QUESTIONS - TS12S ALTO

Comment connecter le caisson de basses TS12S à une console de mixage ?

Utilisez des câbles XLR pour relier les sorties gauche et droite de la console aux entrées du caisson (entrées 1 et 2). Branchez ensuite les sorties Thru aux enceintes principales si nécessaire.

À quoi sert le sélecteur Speaker Use ?

Il permet de choisir l'égalisation : Live (basses moyennes, 60-80 Hz), DJ (boost de basses) ou Off (réponse plate). Adaptez-le au style musical.

Comment régler l'alignement de phase sur le TS12S ?

Appuyez sur la touche Phase Alignment pour parcourir les déphasages 0°, 90°, 180° et 270°. Le bon réglage évite l'annulation des basses fréquences avec les enceintes.

Que faire si le témoin d'écrêtement devient rouge fixe ?

Rouge signifie que le limiteur de sortie est actif. Réduisez le volume de la source audio ou du caisson pour éviter la distorsion et protéger le haut-parleur.

Puis-je utiliser le TS12S avec des enceintes Alto TS4 ?

Oui, assurez-vous d'utiliser les mêmes paramètres Speaker Use sur les enceintes et le caisson pour des performances optimales. Si les enceintes ont une égalisation personnalisée, choisissez le réglage le plus adapté sur le caisson.

Comment remplacer le fusible du TS12S ?

Éteignez le caisson et débranchez-le. Soulevez la languette du porte-fusible, retirez l'ancien fusible et installez-en un neuf de calibre identique (imprimé sous l'entrée d'alimentation). N'utilisez jamais un fusible de calibre différent.

Quel type de câble audio utiliser avec le TS12S ?

Les entrées acceptent des câbles XLR, TS (jack mono) ou TRS (jack stéréo). Les sorties Thru sont en XLR. Utilisez des câbles de qualité pour éviter le bruit.

Peut-on monter une enceinte sur le caisson TS12S ?

Oui, le caisson dispose d'une embase pour tige de 35 mm. Assurez-vous que la tige et l'enceinte sont compatibles avec le poids et suivez les consignes de sécurité. Ne jamais monter plusieurs enceintes sur le même pied.

Comment nettoyer le caisson de basses ?

Débranchez l'appareil et essuyez la surface avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Ne retirez pas la grille métallique lorsque l'appareil est branché.

Où trouver la notice complète ou du support technique ?

Visitez le site altoprofessional.com. Vous pouvez télécharger la notice PDF, consulter la FAQ et obtenir de l'aide via la page de support.
Pour des questions spécifiques, utilisez la section 'Questions' sur notice-facile.com.

MODE D'EMPLOI TS12S ALTO

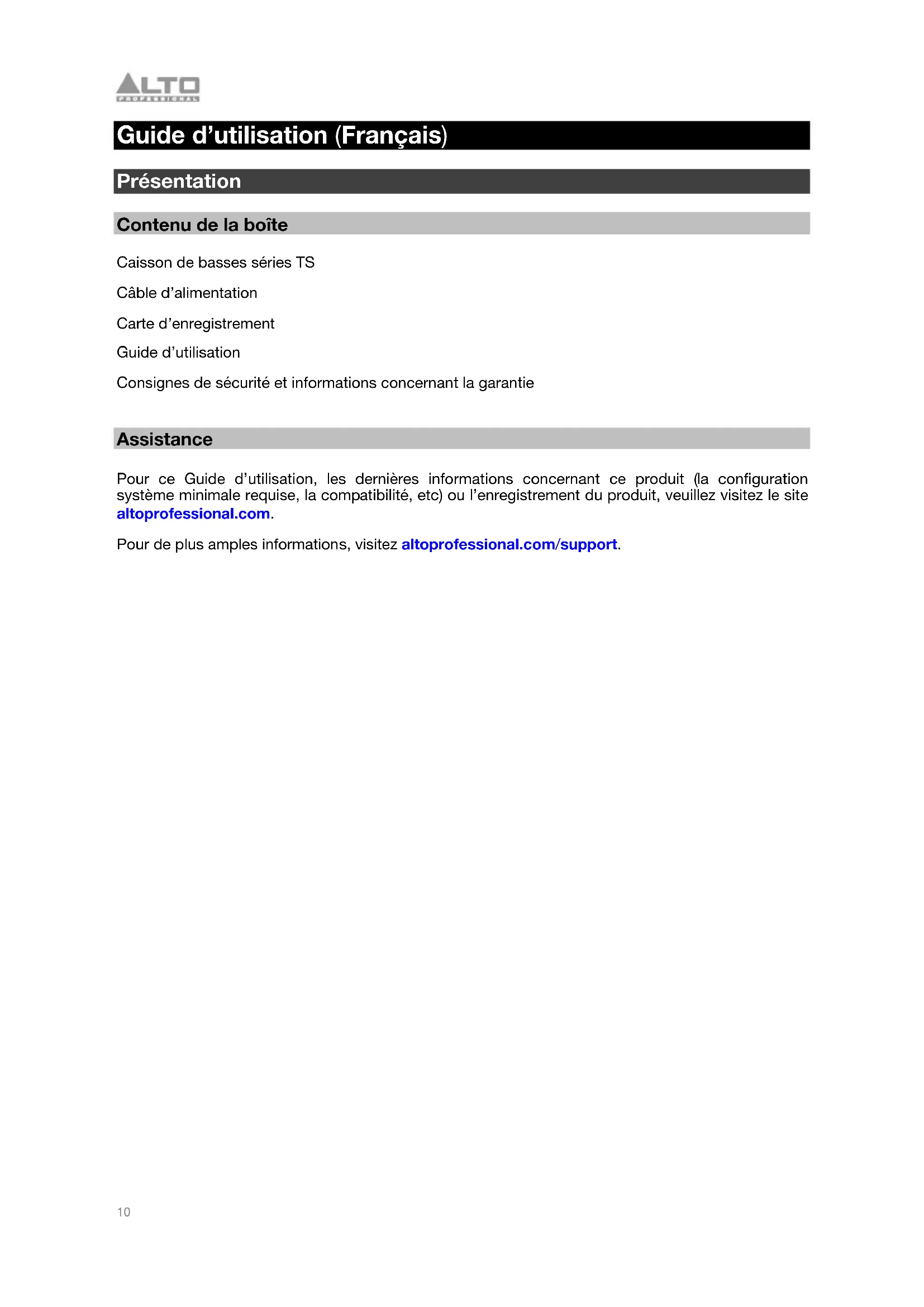

Guide d'utilisation (Français)

Présentation

Contenu de la boîte

Caisson de basses séries TS

Câble d'alimentation

Carte d'enregistrement

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour ce Guide d'utilisation, les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) ou l'enregistrement du produit, veuillez visitez le site altoprofessional.com.

Pour de plus amples informations, visitez altoprofessional.com/support.

Consignes de sécurité importantes

Veuillez noter : Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l'utilisation faite de ces informations. Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d'entretien et d'inspection. Si vous choisissez d'installer et d'utiliser des roulettes, il est de votre responsabilité de vous assurer que l'installation est sécuritaire. Alto Professional et inMusic déclinent toute responsabilité en cas d'utilisation de roulettes. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus.

Caution : Afin de réduire le risque de décharge électrique, veuillez ne pas brancher le subwoofer à une prise secteur lorsque la grille est retirée.

Montage de l'enceinte

• Toujours installer des subwoofers conformément aux codes de l'électricité et du bâtiment en vigueur.
• Lors de l'utilisation d'une tige pour monter une enceinte sur un caisson d'extrêmes-graves, veuillez vous assurer qu'elle est conçue pour supporter le poids de l'enceinte. Observer toutes les consignes de sécurité spécifiées par le fabricant.
• Ne pas monter plusieurs haut-parleurs sur le même pied.
• Vérifiez que le caisson d'extrêmes graves est placé sur une surface plane, de niveau et stable qui peut supporter le poids du caisson d'extrêmes-graves, de l'enceinte et de l'équipement de montage.
• Vérifier le subwoofer pied et la quincaillerie avant chaque utilisation et ne pas utiliser de l'équipement avec des pièces usées, endommagées ou manquantes.
• Faire preuve de prudence lorsqu'utilisé à l'extérieur dans des conditions venteuses. Ne pas fixer de bannières ou autres objets similaires au système de haut-parleur. Ces objets pourraient prendre dans le vent et renverser le système.
• À moins que vous ne soyez sûr de pouvoir supporter le poids du caisson d'extrêmes-graves, demandez à quelqu'un de vous aider pour déplacer le caisson d'extrêmes-graves avec l'enceinte montée, ainsi que les accessoires.
• Toujours s'assurer que les câbles sont tenus éloignés des artistes, de l'équipe de production et du public afin qu'ils ne puissent trébucher sur le câble et faire tomber le haut-parleur de son support.

(Facultatif) Fixation de roulettes

Afin de faciliter le transport de nos caissons d'extrêmes-graves, les modèles TS15S et TS18S disposent d'embases filetées (M6 x 1,0 mm) à l'arrière du caisson pour fixer des roulettes. Si vous souhaitez ajouter des roulettes, veuillez acheter des roulettes, pivotantes ou non pivotantes, de 76 mm avec plaque de montage de 76 mm x 44 mm qui peuvent supporter 68 kg. Veuillez suivre toutes les instructions d'installation du fabricant des roulettes.

Remarque : Ne réutilisez pas les vis fournies avec le caisson d'extrêmes-graves TS pour installer les roulettes. Veuillez consulter les directives du fabricant des roulettes pour sélectionner les vis appropriées pour les filetages M6 x 1,0 mm.

Niveau sonore

L'exposition aux niveaux extrêmement élevés de bruit peut causer une perte d'audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir comme conséquence une perte d'audition. Lors de l'utilisation d'équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction.

Heures par jour NPA (dB) Exemple

8 90 Petite salle de spectacle

6 92 Train

4 95 Rame de métro

3 97 Moniteurs de table à niveaux élevés

2 100 Concert de musique classique

1,5 102 Riveteuse

1 105 Usine

0,5 110 Aéroport

moins de 0,25 115 Concert rock

Démarrage rapide

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

Exemple A : 1 caisson d'extrêmes graves et 2 enceintes

En utilisant des câbles XLR, branchez les sorties gauche et droite de la console de mixage aux entrées du caisson d'extrêmes graves, puis branchez les sorties Thru du caisson d'extrêmes graves à l'entrée de chaque enceinte.


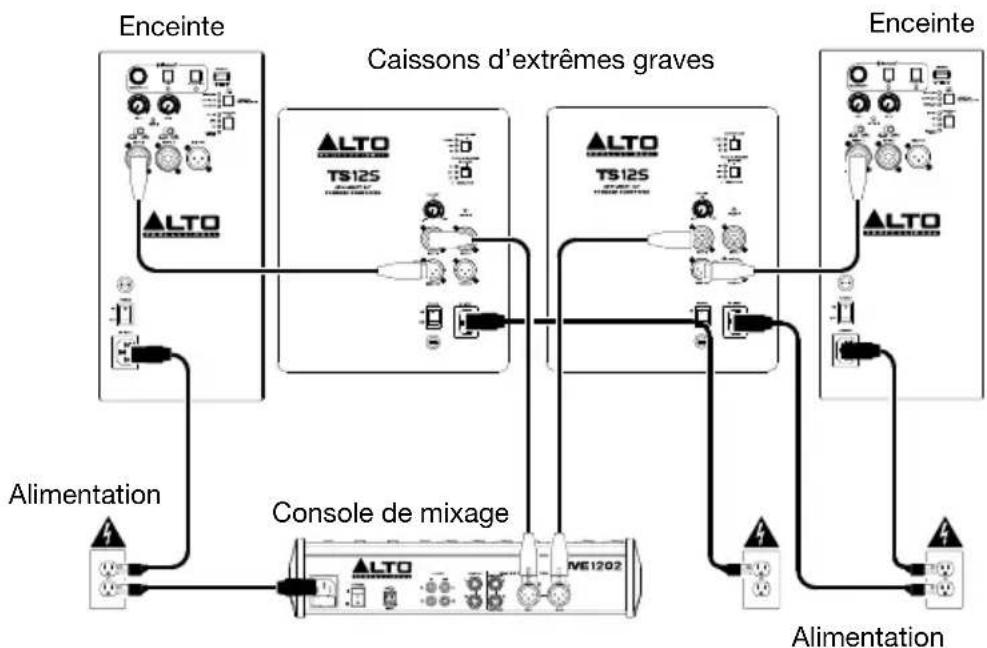

Exemple B : 2 caissons d'extrêmes graves et 2 enceintes

En utilisant des câbles XLR, branchez les sorties gauche et droite de la console de mixage à l'entrée 1 de chaque caisson d'extrêmes graves, puis branchez la gauche sortie Thru de chaque caisson d'extrêmes graves à l'entrée de chaque enceinte.

Caractéristiques

Panneau arrière

1. Entrée d'alimentation : Branchez le câble d'alimentation inclus à cette entrée et branchez l'autre extrémité à une source d'alimentation électrique. Assurez-vous que l'interrupteur d'alimentation est réglé sur « Off » lorsque vous branchez/débranchez le câble d'alimentation.
2. Fusible : Si le fusible de l'appareil est endommagé, éteignez le subwoofer et le débranchez de la source d'alimentation électrique, puis soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.
3. Interrupteur d'alimentation : Cet interrupteur permet de mettre le caisson d'extrêmes graves sous et hors tension. Assurez-vous que le bouton Volume soit complètement fermé (« -∞ ») avant de mettre l'appareil sous tension.
4. Sortie Thru : Utilisez des câbles XLR standards afin de brancher ces sorties à une enceinte. Le signal de l'entrée 1 est envoyé vers la sortie Thru gauche et le signal de l'entrée 2 est envoyé vers la sortie Thru droite.
5. Entrées : Utilisez des câble XLR, TS, ou TRS (non inclus) pour brancher une source audio à ces entrées. 1 est l'entrée gauche, et 2 est l'entrée droite.
6. Volume : Cette commande permet d'ajuster le volume de la sortie du caisson d'extrêmes graves.
7. Témoin d'écrêtement DEL : Cette DEL devient verte lorsqu'un signal audio est envoyé au caisson d'extrêmes graves — elle clignote à bas niveaux et demeure allumée à des niveaux plus élevés. La DEL devient rouge lorsque le limiteur de sortie/protection est activé — si le témoin demeure rouge, diminuez le volume de la source audio.
8. Touche Speaker Use : Appuyer sur cette touche pour sélectionner l'égalisation avant appliquée au signal en utilisant les options suivantes : Live (basses fréquences légèrement moins graves avec une réponse de 60 Hz à 80 Hz afin d'accentuer les sons de grosse caisse et de basse), DJ (augmentation des basses fréquences) ou EQ Off (réponse plate).

Remarque : Si vous utilisez des enceintes principales TS4, veuillez vous assurer d'utiliser les mêmes paramètres Speaker Use pour ces dernières et le caisson d'extrêmes-graves TS4 pour des performances optimales. Si vous utilisez des enceintes TS4 avec des réglages d'égalisation personnalisées, veuillez choisir le paramètre d'utilisation pour le caisson d'extrêmes-graves TS qui convient le mieux à l'égalisation personnalisée que vous utilisez.

1. Touche d'alignement de phase: Appuyez sur ce touche pour régler la phase de la sortie par 90, 180, ou 270 degrés afin de compenser pour la suppression des basses fréquences.
