ST-G 400 E - Scie EINHELL - Notice d'utilisation et mode d'emploi gratuit

Marque	EINHELL
Modèle	ST-G 400 E
Type de produit	Scie à guichet (scie sauteuse) électronique
Utilisation	Coupe du bois, du plastique et du fer
Alimentation	Secteur 230 V ~ 50 Hz
Puissance absorbée	400 W
Vitesse (cycles par minute)	500 - 2900 min⁻¹ (réglage électronique continu)
Course de la lame	16 mm
Profondeur de coupe maximale (bois)	55 mm
Profondeur de coupe maximale (plastique)	20 mm
Profondeur de coupe maximale (fer)	3 mm
Coupe en biais	Max. 45° à gauche et à droite
Sabot de sciage	Réglable en angle et coulissant pour coupes de proximité
Niveau de pression acoustique (LPA)	89 dB(A)
Niveau d'intensité acoustique (LWA)	96 dB(A)
Vibration au niveau de la poignée	7,9 m/s²
Poids	1,7 kg
Double isolation	Oui
Fonctions principales	Marche impulsionnelle, marche permanente, régulation de vitesse variable, présélection électronique des tours, changement rapide de lame, aspiration des copeaux intégrée
Entretien et nettoyage	Nettoyer régulièrement, graisser occasionnellement le galet de guidage, utiliser des lames tranchantes et non endommagées
Sécurité	Protection des yeux et des oreilles recommandée, port de gants et masque anti-poussière conseillé, débrancher avant tout entretien, ne pas utiliser en atmosphère humide
Pièces détachées et réparabilité	Utiliser uniquement des pièces de rechange originales, réparations par un électricien confirmé
Garantie	2 ans à compter de la date d'achat, couvre les défauts de matériel et de fabrication
Contenu de la notice	46 pages, disponible en plusieurs langues

FOIRE AUX QUESTIONS - ST-G 400 E EINHELL

Quelle est la puissance de la scie sauteuse Einhell ST-G 400 E ?

La puissance absorbée est de 400 W sous une tension de 230 V ~ 50 Hz.

Comment régler la vitesse de coupe ?

La vitesse se règle de deux façons : en exerçant une pression plus ou moins forte sur l'interrupteur MARCHE/ARRET (variation continue), ou en tournant la vis moletée sur l'interrupteur pour une présélection électronique. La plage est de 500 à 2900 cycles par minute.

Quelle est la profondeur de coupe maximale dans le bois ?

La profondeur de coupe maximale dans le bois est de 55 mm.

Comment changer la lame de scie ?

Avant tout changement, débranchez l'appareil. Desserrez les deux vis sur le coulisseau avec la clé mâle coudée pour vis à six pans creux. Glissez la nouvelle lame dans la rainure de guidage jusqu'à la butée en veillant à ce que la denture soit dans le sens de coupe. Serrez les vis.

Cette scie peut-elle réaliser des coupes en biais ?

Oui, le sabot de sciage peut pivoter jusqu'à 45° à gauche et à droite. Il suffit de desserrer les deux vis sous le sabot, régler l'angle souhaité (des repères à 15°, 30° et 45° sont présents) et resserrer les vis.

Peut-on raccorder un aspirateur ?

Oui, la scie est équipée d'un raccord d'aspirateur à l'arrière. Vous pouvez y brancher tout aspirateur adapté. Si nécessaire, contactez le fabricant de votre aspirateur pour un adaptateur spécifique.

Quel est le niveau sonore de l'appareil ?

Le niveau de pression acoustique est de 89 dB(A) et le niveau d'intensité acoustique de 96 dB(A). Il est recommandé de porter un protège-oreilles.

Quels équipements de sécurité sont recommandés ?

Portez des lunettes de protection, des gants, un protège-oreilles et, en cas de production de poussière, un masque respiratoire. Travaillez dans un endroit bien éclairé et ordonné.

Comment entretenir la scie sauteuse ?

Avant chaque utilisation, vérifiez l'état de l'appareil, du câble et de la fiche. Nettoyez régulièrement les copeaux. Graissez occasionnellement le galet de guidage avec une goutte d'huile. Utilisez toujours des lames tranchantes et non endommagées.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'achat. Elle couvre les défauts de matériel, de fonctionnement et de fabrication. Les pièces de rechange et la main-d'œuvre ne sont pas facturées dans ce cadre.

MODE D'EMPLOI ST-G 400 E EINHELL

⑤Veuillez lire attentivement ce mode d'emploi avant de procéder au montage et à la mise en service

©Veuillez ouvrir les page 2

1 Câble secteur
2 Bouton d'arrêt
3 Interrupteur MARCHE/ARRET
4 Vis moletée pour régulation de la vitesse
5 Protection des yeux
6 Lame de sciage
7 Galet de guidage
8 Sabot de sciage réglable
9 Aspiration des copeaux

Consignes générales de sécurité et de prévention des accidents

Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées immédiatement par un électricien confirmé.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
• Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm ^2 . Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
  ●Gardez les outils dans un endroit sûr, hors de portée des enfants.
• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
• Ne laissez pas de clés d'outils insérées. Avant la mise en circuit, vérifiez que les clés et les outils de réglage soient enlevés de l'appareil.

• Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.

• Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.

• Il est interdit d'usiner des matériaux contenant de l'amiante!
  Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!
  ●Utilisez seulement des pièces de rechange originales.
• Seul un électricien confirmé est autorisé à effectuer des réparations.
• Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon ISO 3744, NFS 31-031 (84/537/CEE).
  ●Gardez votre position de sécurité. Evitez des positions anormales du corps.
• N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l'appareil électrique.
  ●Gardez votre lieu de travail en ordre.
• Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
• Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
• Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
  ●Utilisez seulement des lames de sciage tranchantes et non endommagées. Remplacez des lames de sciage gauchies et crevassées immédiatement.
• Ne décélérez pas la lame de sciage après la mise hors circuit en la poussant latéralement à la main!
• Veillez à une avance régulière, afin de réduire le risque d'accidents et de prolonger la durée de vie de la lame de sciage et de la scie à guichet.
  ●La valeur de vibration mesureé sur la poignée selon ISO 8662-8.

F

Mode d'emploi pour la scie à guichet électronique, type ST-G 400 E

MISE EN SERVICE

Manoeuvre impulsionnelle (Fig. 1):

Mise en circuit: Poussez l'interrupteur MARCHE/ARRET

Mise hors circuit: Relâchez l'interrupteur MARCHE/ARRET

Manoeuvre permanente:

Mise en circuit: Poussez l'interrupteur MARCHE/ARRET et bloquez l'interrupteur poussé au moyen du bouton d'arrêt.

Mise hors circuit: Poussez, ensuite relâchez l'interrupteur MARCHE/ARRET.

Régulateur du nombre de tours

L'utilisateur peut régler le nombre de tours en continu en exerçant une pression plus ou moins forte sur l'interrupteur MARCHE/ARRET. En poussant cet interrupteur légèrement, on obtient un petit nombre de tours. En poussant cet interrupteur fortement, on obtient un haut nombre de tours. Cette fonction vous permet de choisir le nombre de cycles par minute, en fonction du travail à effectuer.

Présélection électronique du nombre des tours (Fig. 3)

En tournant la vis moletée sur l'interrupteur MARCHE/ARRET, on peut prérégler le nombre de tours désiré. Tournez la vis moletée dans la direction „PLUS“ pour augmenter le nombre de tours, et tournez la vis moletée dans la direction „MOINS“ pour le diminuer. Le nombre de cycles par minute dépend du matériau et des conditions de travail.

Les règles généralement valables pour la vitesse de coupe pendant l'usinage par enlèvement des copeaux s'appliquent dans ce cas aussi.

Remplacement d'une lame de sciage (Fig. 2)

Avant d'effectuer toute sorte de travaux sur l'appareil et avant de remplacer une lame de sciage, mettez la scie à guichet hors circuit et retirez la fiche secteur de la prise de courant.

Desserrez les deux vis au coulisseau (Fig. 2) au moyen de la clé mâle coudée pour vis à six pans creux. Glissez la lame de sciage dans la rainure de guidage, jusqu'à la butée entre la tige et l'étrier de retenue. Serrez les deux vis au moyen de la clé mâle coudée pour vis à six pans creux.

Il faut que la denture de la lame de sciage soit dirigée dans le sens de coupe. Veillez à ce que la lame soit bien serrée dans la rainure de guidage du coulisseau et du galet de roulement.

Réglage du sabot de sciage (coupes en biais et sciage à proximité des bords, Fig. 4)

Après avoir desserré les deux vis sur la face inférieure, on peut pivoter le sabot de sciage par 45° au maximum vers les deux côtés, afin de permettre des coupes en biais et des coupes diagonales. Les positions angulaires de 15°, de 30° et de 45° sont marquées par des traits. Toute position angulaire entre les marquages peut être réglée aussi.

Pour régler l'angle de coupe, desserrez les deux vis (Fig. 4), jusqu'à ce qu'il soit justement possible de déplacer le sabot de sciage. Réglez l'angle désiré et reserrez les deux vis.

Pour pouvoir scier jusqu'au bord, on peut glisser le sabot de sciage vers l'arrière. A cet effet, desserrez les deux vis sur la face inférieure (Fig. 4) et glissez le sabot de sciage vers l'arrière. Resserrez les deux vis.

Dispositif d'aspiration

La scie à guichet est munie d'un raccord d'aspirateur. On peut raccorder n'importe quel aspirateur à l'orifice d'aspiration sur l'extrémité arrière de la scie à guichet. Si vous exigez un adaptateur spécifique à cet effet, veuillez vous mettre en contact, s.v.p., avec le fabricant de votre aspirateur.

CARACTERISTIQUES TECHNIQUES

Tension nominale: 230 V ~ 50 Hz
Puissance absorbée: 400 W
Cycles par minute: 500 - 2900 min	1
Course: 16 mm
Profondeur de coupe, bois: 55 mm
Profondeur de coupe, plastique: 20 mm
Profondeur de coupe, fer: 3 mm
Coupe en biais: max. 45° (gauche et droite)
Niveau de pression acoustique LPA: 89 dB(A)
Niveau d'intensité acoustique LWA: 96 dB(A)
Vibration aw	7,9 m/s2
Double isolation
Poids 1,7 kg

F

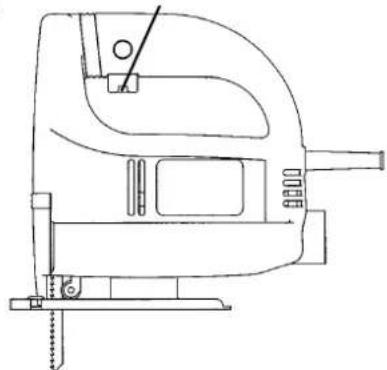

1

Interrupteur MARCHE/ARRET

Bouton T

Mise en circuit: Pousser l'interrupteur MARCHE/ARRET
Service continu: Bloquer l'interrupteur MARCHE/ARRET
au moyen du bouton d'arrêt
Mise hors circuit: Poussez, ensuite relâchez
l'interrupteur MARCHE/ARRET.

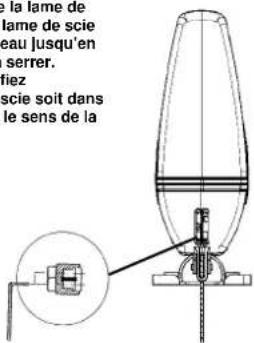

2

- Mise en place de la lame de scie: Insérer la lame de scie dans le coulisseau jusqu'en butée et bien la serrer. Attention ! Vérifiez que la lame de scie soit dans la rainure dans le sens de la marche.

• Utiliser

toujours une lame de scie parfaite et appro- priée

- Ne mettre la scie sau- teuse en route qu'avec une lame de scie en place

- Graisser occasionnellement le galet de déplacement avec une goutte d'huile.

la lame de lame de scie eau jusqu'en serrer. liez scie soit dans le sens de la

Desserrage de la lame de scie : Tourner la clé à six pans creuse d'environ 1 tour vers la gauche.

3

Pour augmenter le nombre de cycles par minute, tournez le régulateur de vitesse.

Pour régler le sabot de sciage vers la gauche ou la droite à un angle maximum de 45°, desserrez les deux vis.

Beschrijving

La période de garantie commence à partir de la date d'achat et dure 2 ans.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

© CERTIFICADO DE GARANTIA EINHELL

Sous réserve de modifications
