ST-G 400 E - Zaag EINHELL - Gratis gebruiksaanwijzing en handleiding

Merk	EINHELL
Model	ST-G 400 E
Producttype	Elektronische decoupeerzaag (puzzelzaag)
Gebruik	Hout, kunststof en ijzer zagen
Voeding	Netstroom 230 V ~ 50 Hz
Opgenomen vermogen	400 W
Snelheid (slagen per minuut)	500 - 2900 min⁻¹ (continue elektronische regeling)
Zaagbladslag	16 mm
Maximale zaagdiepte (hout)	55 mm
Maximale zaagdiepte (kunststof)	20 mm
Maximale zaagdiepte (ijzer)	3 mm
Schuin zagen	Max. 45° links en rechts
Zaagtafel	In hoek verstelbaar en schuifbaar voor nabijheidszagen
Geluidsdrukniveau (LPA)	89 dB(A)
Geluidsvermogensniveau (LWA)	96 dB(A)
Trilling aan de handgreep	7,9 m/s²
Gewicht	1,7 kg
Dubbele isolatie	Ja
Belangrijkste functies	Impulsmodus, continu bedrijf, variabele snelheidsregeling, elektronische toerenpreselectie, snel wisselen van zaagblad, geïntegreerde spaanafzuiging
Onderhoud en reiniging	Regelmatig reinigen, af en toe het geleidingsrolletje smeren, scherpe en onbeschadigde zaagbladen gebruiken
Veiligheid	Bescherming van ogen en oren aanbevolen, dragen van handschoenen en stofmasker geadviseerd, stekker uittrekken voor onderhoud, niet gebruiken in vochtige omgeving
Onderdelen en repareerbaarheid	Alleen originele reserveonderdelen gebruiken, reparaties door een erkende elektricien
Garantie	2 jaar vanaf aankoopdatum, dekt materiële en fabricagefouten
Inhoud van de handleiding	46 pagina's, beschikbaar in meerdere talen

Veelgestelde vragen - ST-G 400 E EINHELL

Wat is het vermogen van de Einhell ST-G 400 E decoupeerzaag?

Het opgenomen vermogen is 400 W bij een spanning van 230 V ~ 50 Hz.

Hoe stel ik de zaagsnelheid in?

De snelheid kan op twee manieren worden ingesteld: door meer of minder druk uit te oefenen op de AAN/UIT-schakelaar (continue variatie), of door de kartelschroef op de schakelaar te draaien voor een elektronische preselectie. Het bereik is 500 tot 2900 slagen per minuut.

Wat is de maximale zaagdiepte in hout?

De maximale zaagdiepte in hout is 55 mm.

Hoe vervang ik het zaagblad?

Haal vóór elke vervanging de stekker uit het stopcontact. Draai de twee schroeven op de slede los met de inbussleutel. Schuif het nieuwe zaagblad in de geleidingsgleuf tot aan de aanslag, zorg ervoor dat de vertanding in de zaagrichting wijst. Draai de schroeven vast.

Kan deze zaag schuine sneden maken?

Ja, de zaagtafel kan tot 45° naar links en rechts worden gedraaid. Draai de twee schroeven onder de zaagtafel los, stel de gewenste hoek in (markeringen bij 15°, 30° en 45° zijn aanwezig) en draai de schroeven weer vast.

Kan ik een stofzuiger aansluiten?

Ja, de zaag is aan de achterzijde voorzien van een stofzuigeraansluiting. U kunt elke geschikte stofzuiger aansluiten. Neem indien nodig contact op met de fabrikant van uw stofzuiger voor een specifieke adapter.

Wat is het geluidsniveau van het apparaat?

Het geluidsdrukniveau is 89 dB(A) en het geluidsvermogensniveau is 96 dB(A). Het wordt aanbevolen oorbescherming te dragen.

Welke veiligheidsuitrusting wordt aanbevolen?

Draag een veiligheidsbril, handschoenen, oorbescherming en bij stofontwikkeling een ademmasker. Werk in een goed verlichte en opgeruimde omgeving.

Hoe onderhoud ik de decoupeerzaag?

Controleer vóór elk gebruik de staat van het apparaat, de kabel en de stekker. Maak regelmatig spanen schoon. Smeer af en toe het geleidingsrolletje met een druppel olie. Gebruik altijd scherpe en onbeschadigde zaagbladen.

Wat is de duur van de garantie?

De garantie is 2 jaar vanaf aankoopdatum. Het dekt materiële, functionele en fabricagefouten. Reserveonderdelen en arbeid worden in dit kader niet in rekening gebracht.

GEBRUIKSAANWIJZING ST-G 400 E EINHELL

NL Gelieve vóór montage en ingebruikneming de gebruiksaanwijzing aandachtig te lezen

NLGelieve bladzijden 2 te ontvouven

1 Netkabel
2 Vergrendelknop
3 In/uitschakelaar
4 Gekartelde schroef voor toerentalregeling
5 Oogbeschermplaat
6 Zaagblad
7 Leirol
8 verstelbare zaagschoen
9 Zaagselafzuiging

Algemene veiligheidsaanwijzingen en ongevallenpreventie

Het werken zonder gevaar en ongevallen met het gereedschap is slechts gewaarborgd als U de veiligsheidsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft.

• Controleer vóór ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidellijk door een elektro-vakman vernieuwd worden.
• Vóór iedere werkzaamheid aan de machine, vóór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stopcontact getrokken worden.
• Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden.
  ●Bij het werken in open lucht mogen slechts hiervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm ^2 hebben. De stekverbindingen moeten van aardingscontacten voorzien en tegen spatwater beschermd zijn.
  ●Bewaar de gereedschappen veilig en voor kinderen onbereikbaar.
  ●Draag bij het slijpen, borstelen en snijden altijd een beschermbril, veiligheidshandschoenen en een gehoorbeschermer en bij stof veroorzakende werkzaamheden een adembeschermmasker.
  ●Laat geen gereedschapssleutels zitten. Vergewis U zich vóór het inschakelen dat de sleutels en afstelgereedschappen verwijderd zijn.
• Beveilig het te bewerken werkstuk tegen verschuiven (vastschroeven).

- Bij het bewerken (snijden en slijpen) van steen moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzuigen van stof afkomstig van stenen toegelaten zijn.

- Asbest-houdende materialen mogen niet bewerkt worden.

De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallen-verzekering in acht nemen.

-Gebruik enkel originele onderdelen.
- Herstellingen mogen enkel door een elektrovakman uitgevoerd worden.
- De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwering en ter bescherming van het gehoor noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap wordt gemeten volgens ISO 3744, NFS31-031 (84/537/EG).
- Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen.
- Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen.
●Draag het elektro-gereedschap niet aan de net-kabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel.
●Hou Uw werkplaats in orde.
- Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit.
- Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet.
- Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap
-Gebruik enkel scherpe en intacte zaagbladen. Zaagbladen met barstjes of verbogen zaagbladen onmiddellijk vervangen.
- Het zaagblad na het uitschakelen niet afremmen door zijdelings daartegen te duwen.
- De zaag gelijkmatig naar voren schuiven. Daardoor wordt het gevaar voor ongevallen verminderd en de levensduur van het zaagblad en de decoupeerzaag verlengd.
●Trillingswaarde gemeten aan het handvat volgens ISO 8662-8 7,9 m/s²

NL

Handleiding voor electronic-decoupeerzaag ST-G 400 E

INGEBRUIKNEMING

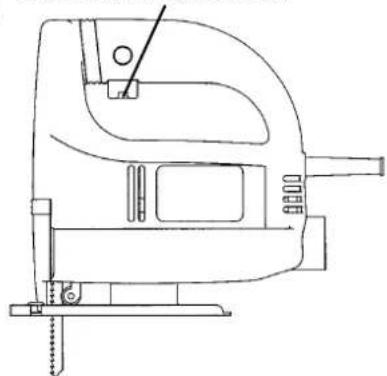

Momentschakeling (fig. 1)

Inschakelen : in/uitschakelaar drukken

Uitschakelen : in/uitschakelaar loslaten

Continuschakeling

Inschakelen : in/uitschakelaar drukken en in gedrukte toestand met de vergrendelknop vastzetten

Uitschakelen : in/uitschakelaar drukken en loslaten

Toerentalregeling

Het toerental kan traploos geregeld worden door op de in/uitschakelaar min of meer hard te drukken. Door een lichte druk wordt een laag toerental, door een harde druk een hoog toerental bereikt. Daardoor kunt U het aantal slagen overeenkomstig het uit te voeren werk bepalen.

Elektronische toerentalvoorselectie (fig.3)

Met de gekartelde schroef aan de in/uitschakelaar kan het gewenst toerental binnen een versnelling vooraf ingesteld worden. Draait U de gekartelde schroef in PLUS-richting, wordt het toerental verhoogd. Draait U de schroef in MINUS-richting, wordt het toerental verlaagd. Het gepaste toerental is afhankelijk van het te bewerken materiaal en van de arbeidsomstandigheden.

De algemene regels voor de snijsnelheid bij verspanende bewerkingen zijn ook hier van toepassing.

Zaagblad verwisselen (fig. 2)

Vóór alle werkzaamheden en vóór het verwisselen van het zaagblad de decoupeerzaag uitschakelen en de netstekker uit het stopcontact trekken.

Draai de twee schroeven aan de stoter met behulp van de bijgevoegde inbussleutel los (fig.2). Schuif het zaagblad in de leigroef tussen de hefstang en de weerhoudbeugel tot aan de aanslag. Draai de twee schroeven met de bijgevoegde inbussleutel vast. De tanding van het zaagblad moet in snijrichting wijzen. Let erop dat het zaagblad in de leigroef van de stoter en de leirol zit.

Verstellen van de zaagschoen (versteksneden en zagen dicht aan de rand, fig. 4)

Voor versteksneden en diagonalsneden kan de zaagschoen, na het losdraaien van de twee schroeven aan de onderkant, weerzijds tot 45° gedraaid worden. De hoeken zijn door markeringsstreepjes, 15°, 30° en 45° aangeduid. Een instelling tussen de gemarkeerde hoekgraden is zomaar mogelijk.

Om van snijhoek te veranderen draait U de twee schroeven (fig. 4) zo ver los dat U de zaagschoen juist nog kan verschuiven. Stel de gewenste hoek dan in en draai de twee schroeven weer vast.

Om tot aan de rand te zagen, kan de zaagschoen naar achteren verschoven worden. Draai hiervoor de twee schroeven aan de onderkant (fig. 4) los en schuif de zaagschoen naar achteren. Draai de twee schroeven weer vast.

Stofafzuiging

De decoupeerzaag is voorzien van een stofzuigeraansluiting. Iedere stofzuiger kan aan de afzuigopening op het achterste eind van de decoupeerzaag aangesloten worden. Indien U hiervoor een speciale adapter nodig hebt, gelieve contact met de fabricant van Uw stofzuiger op te nemen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 400 Watt
Aantal slagen : 500 -2900/min.
Slaghoogte : 16 mm
Zaagdiepte hout : 55 mm
Zaagdiepte kunststof : 20 mm
Zaagdiepte ijzer : 3 mm
Versteksnede : tot 45° (links en rechts)
Geluidsdrukniveau LPA : 89 dB (A)
Geluidsprestatieniveau LWA : 96 dB (A)
Vibration a_w	7,9 m/s ^2
Randgeaard
Gewicht 1,7 kg

1
in/uitschakelaar

vergrendel- 9300

Inschakelen : in/uitschakelaar drukken
Continubedrijf : in/uitschakelaar met vergrendelknop 9 delknop vastzetten
Uitschakelen : in/uitschakelaar drukken en loslaten
- Monteren van het zaagblad: Zaagblad tot de aanslag in de stoter schulven en stevig vastschroeven.
Attentle! Controleer of het zaagblad in de groef van de looprichting zit.
- Steeds een onberlspellijk en geschikt zaagblad gebruiken.
- Motor van de schrobzaag niet zonder zaagblad laten lopen.
- Looprol zo nu en dan met enkele druppels olle smeren.

2

t plad tot e stoter vlg sleer of de -

Lossen van het zaag- blad: Binnenzeskantschroet ca. 1 volledige draai

3
Door draaien van de toerentalregelaar wordt het aantal slagen verhoogd

Door losdraaien van de twee schroeven kan de zaagschoen naar links en rechts of schuin tot max. 45° versteld worden.

E

Descripción

De garantieduur beginnt op de koopdatum en bedraagt 2 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

© CERTIFICADO DE GARANTIA DA EINHELL

NL Einhell Nederland BV

Lavalstraat 1a

NL-7903 BC Hoogeveeen

B Einhell Benelux

Abtsdreef 10

B-2940 Stabroek

E Comercial Einhell S.A.

Carretera Sanguesa

E-31310 Carcastillo/Navarra

P Einhell Iberica SA

Rua da Aldeia

P-4405-017 Arcozelo Vila Nova de Gaia

GR Antzoulatos E. E

Parakia Patron-Panayitsa

GR-26517 Patras

① Einhell Italia s.r.l.

Via Marconi, 16

Technische wijzigingen voorbehouden
