ST-G 400 E - Sav EINHELL - Gratis brugsanvisning og manual

Mærke	EINHELL
Model	ST-G 400 E
Produkttype	Elektronisk stiksav
Anvendelse	Skæring af træ, plastik og jern
Strømforsyning	Netspænding 230 V ~ 50 Hz
Optagen effekt	400 W
Hastighed (cyklusser pr. minut)	500 - 2900 min⁻¹ (kontinuerlig elektronisk indstilling)
Slaglængde (klinge)	16 mm
Maksimal skæredybde (træ)	55 mm
Maksimal skæredybde (plastik)	20 mm
Maksimal skæredybde (jern)	3 mm
Skråskæring	Maks. 45° til venstre og højre
Savskosål	Indstillelig vinkling og glidende for nærskæringer
Lydtryksniveau (LPA)	89 dB(A)
Lydeffektniveau (LWA)	96 dB(A)
Vibration ved håndtaget	7,9 m/s²
Vægt	1,7 kg
Dobbelt isolering	Ja
Hovedfunktioner	Impulsdrift, permanent drift, variabel hastighedsregulering, elektronisk forvalg af omdrejninger, hurtig skift af klinge, integreret spånudsugning
Vedligeholdelse og rengøring	Rengør regelmæssigt, smør lejlighedsvis styrevalsen, brug skarpe og ubeskadigede klinger
Sikkerhed	Anbefalet beskyttelse af øjne og ører, brug af handsker og støvmaske anbefales, tag stikket ud før vedligeholdelse, brug ikke i fugtigt miljø
Reservedele og reparationsmulighed	Brug kun originale reservedele, reparationer af en autoriseret elektriker
Garanti	2 år fra købsdato, dækker materiale- og fabrikationsfejl
Manualens indhold	46 sider, tilgængelig på flere sprog

Ofte stillede spørgsmål - ST-G 400 E EINHELL

Hvad er effekten på Einhell ST-G 400 E stiksaven?

Den optagne effekt er 400 W ved en spænding på 230 V ~ 50 Hz.

Hvordan indstiller man skærehastigheden?

Hastigheden indstilles på to måder: ved at trykke mere eller mindre på TÆND/SLUK-knappen (kontinuerlig variation), eller ved at dreje på den rillede skrue på kontakten for elektronisk forvalg. Området er fra 500 til 2900 cyklusser pr. minut.

Hvad er den maksimale skæredybde i træ?

Den maksimale skæredybde i træ er 55 mm.

Hvordan skifter man savklingen?

Før enhver udskiftning skal du tage stikket ud af apparatet. Løsn de to skruer på slæden med unbrakonøglen. Skub den nye klinge ind i styreslidsen, indtil den stopper, og sørg for, at tænderne vender i skæreretningen. Spænd skruerne.

Kan denne sav lave skråskæringer?

Ja, savskoen kan dreje op til 45° til venstre og højre. Løsn blot de to skruer under savskoen, indstil den ønskede vinkel (der er markeringer ved 15°, 30° og 45°) og spænd skruerne igen.

Kan man tilslutte en støvsuger?

Ja, saven er udstyret med en støvsugertilslutning bagpå. Du kan tilslutte enhver passende støvsuger. Kontakt om nødvendigt producenten af din støvsuger for en specifik adapter.

Hvad er støjniveauet for apparatet?

Lydtryksniveauet er 89 dB(A) og lydeffektniveauet er 96 dB(A). Det anbefales at bære høreværn.

Hvilket sikkerhedsudstyr anbefales?

Brug beskyttelsesbriller, handsker, høreværn og ved støvudvikling en åndedrætsmaske. Arbejd i et godt oplyst og ryddeligt område.

Hvordan vedligeholder man stiksaven?

Inden hver brug skal du kontrollere apparatets, kablets og stikkets tilstand. Rengør regelmæssigt spåner. Smør lejlighedsvis styrevalsen med en dråbe olie. Brug altid skarpe og ubeskadigede klinger.

Hvad er garantiperioden?

Garantien er på 2 år fra købsdatoen. Den dækker materiale-, funktions- og fabrikationsfejl. Reservedele og arbejdsløn faktureres ikke inden for denne ramme.

BRUGSANVISNING ST-G 400 E EINHELL

DKLæs driftsvejledningen grundigt inden montage og idrifttagning

1 Netledning
2 Låseknap
3 Betjeningskontakt Start/Stop
4 Fingerskrue til regulering af omdrejningshastighed
5 Støvskjold
6 Savblad
7 Rille
8 Indstillelig savsko
9 Spånudsugning

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og risikofrit arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig og henvisningerne deri følges.

• Kontrollér apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfrit og ubeskadiget apparat. Beskadigede dele skal staks udskiftes af el-fagpersonale.
• Stikket skal trækkes ud af stikdåsen før service-arbejde på maskinen, før hvert værktøjsskift, og når apparatet ikke er i brug.
• For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.
• Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte for længerledninger skal mindst have et tværnsitsareal på 1,5 mm² Stikforbindelserne skal have beskyttelseskontakter og være stænkvandsbeskyttede.
• Opbevar værktøjet sikkert og udenfor børns rækkevidde.
• Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og høreværn og ved støvudviklende arbejder maske.
• Lad ikke værktøjsnøgler sidde. Før opstart bør De sikre Dem, at nøgler og indstillingsværktøj er fjernet.
• Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).
• Ved forarbejdning (brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv.

• Asbestholdige materialer må ikke bearbejdes. Se fagforeningens relevante forskrift om forebyggelse af ulykker.

• Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område, som gnisty er kan nå, når der arbejdes med brydning og slibning.
  ●Brug kun originale dele.
  ●Reparationer må kun udføres af dertil kvalificeret personale.

• Lydniveauet på arbejdspladsen kan overskride 85 db (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmpning og høreværn. Lyden fra dette elektroværktøj måles efter ISO 3744, NFS 31-031 (84/537/E∅F).
• Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.
• Elektroværktøjet må ikke udsættes for regn. Brug ikke værktøjet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.
  ●Bær ikke elektroværktøjet i netledningen. Netledningen skal beskyttes mod beskadigelse fra olie, opløsningsmidler og skarpe kanter. Bær ikke værktøget i ledningen.
  ●Hold Deres arbejdsområde i orden.
• De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.
• Bær egnet arbejdstøj. Bær ikke løstsiddende klæ der eller smykker. Langt hår skal beskyttes af hårnet.
• Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten.
• Brug kun skarpe og upåklagelige savblade. Bøjede og ridsede savblade skal skiftes straks.
  ●Når apparatet er slukket, må savbladet ikke bremses ved et tryk på siden.
• Sørg for et regelmæssigt fremføring, da dette reducerer risikoen for ulykker og forlænger savbladets og stiksavens levetid.
• Den iflg. ISO 8662-8 på håndtaget målte vibrati ons værdi udgør 7,9 m/s ^2

DK

Betjeningsvejledning til elektronisk stiksav ST-G 400 E

IDRIFTTAGNING

Kort kørsel (figur 1)

Start: Betjeningskontakten trykkes ned

Stop: Slip betjeningskontakten

Konstant kørsel

Start: Betjeningskontakten trykkes ned og fæstnes i nedtrykket tilstand med låseknappen.

Regulering af omdrejningshastighed

Omdrejningstallet reguleres trinløst med et mere eller mindre kraftigt tryk på kontakten. Et let tryk resulterer i et lavt omdrejningstal. Et hårdere tryk bevirker et højt omdrejningstal. Således kan slagtal vælges alt efter arbejdets art.

Elektronisk forvalg af omdrejningshastighed (figur 3)

Den ønskede omdrejninghastighed kan indstilles forud med fingerskruen ved start/stop kontakten. Hvis knappen drejes i PLUS-retning stiger omdrejningshastigheden, hvis den drejes i MINUS-retning falderomdrejningshastigheden. Det egnede slagtal afhænger af, hvilket materiale, der forarbejdes, og af arbejdsbetingelserne.

De generelle regler for gennemsnitshastighed ved spåndannende arbejder gælder også her.

Skift af savblad (figur 2)

Stiksaven skal slukkes og stikket trækkes ud før alle servicearbejder og savbladsskift.

Begge skruer ved stødstangen (figur 2) løsnes med den vedlagte unbraconøgle. Savbladet skubbes ind i rillen mellem stødstang og holdebøjle til anslag.

Begge skruer fæstnes med den vedlagte unbraconøgle. Savbladets tænder skal vise i skæreretningen. Sørg for, at savbladet sidder i stødstangens og løberullens rille.

Ændring af savskoens position

(spidssnit og savning nær rande, figur 4) Savskøen kan vippes til geringssnit og skråsnit indtil ca. 45 grader på begge sider ved at løsne begge skruer på undersiden. Vinklerne er markeret med streger for 15, 30 og 45 grader. En indstilling mellem markeringerne er uden videre mulig.

For at ændre snitvinklen løsner De begge skruer (figur 4) så meget, at savskoen netop kan rykkes. Indstil den ønskede vinkel og skru skruerne fast igen.

Når der skal saves til randen kan savskoen skubbes bagud. Hertil løsnes begge skruer på undersiden (figur 4) og savskoen skubbes bagud. Skru derefter begge skruer fast igen.

Støvsugning

Stiksaven er udstyret med en støvsugertilslutning. Enhver støvsuger kan sluttes til udsugningsåbningen ved stiksavens bagende. Sæt Dem venligst i forbindelse med producenten af Deres støvsuger, hvis De behøver en særlig adapter hertil.

TEKNISKE DATA

Driftsspænding 230 v ~ 50 Hz
Optagen effekt 400 W
Slagtal 500 - 2900/min.
Slaglængde 16 mm
Skæredybde træ 55 mm
Skæredybde kunststof 20 mm
Skæredybde jern 3 mm
Geringssnit Indtil 45° (højre og venstre)
Lydtrykniveau LPA 89 dB (A)
Lydeffektniveau LWA 96 dB (A)
Vibration a_w	7,9 m/s ^2
Dobbeltisoleret
Vægt 1,7 kg

DK

1

Betjeningskontakt
Låseknap

Start: Kontakten trykkes ned
Konstant kørsel: Kontakten fæstnes med låseknappen
Stop: Kontakten trykkes ned og løsnes.

2

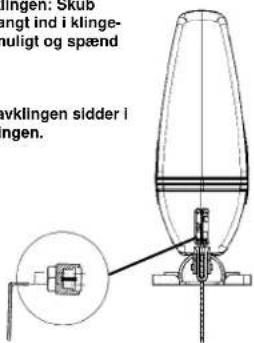

- Isætning af savklingen: Skub savklingen så langt ind i klingeholderen som muligt og spænd den fast til.

Vigtigt!

Kontroller, at savklingen sidder i rillen i løberetningen.

- Benyt altid en ubeska-diget og egnet savklin-ge.

- Lad kun stiksaven køre, när der er isat savklinge

- Smør jævnligt støtteføringsrullen med et par dråber olle.

lingen: Skub ngt ind i klinge- uligt og spænd avklingen sidder i ngen.

Savklingen løsnes:
Drej unbracoskruen ca. 1 omgang mod venstre.

3

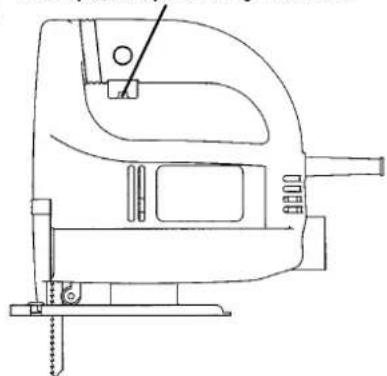

Når knappen til regulering af omdrejningshastighed drejes, forhøjes hævningsfrekvensen.

Savskoen kan vippes til højre og venstre eller til en vinkel på indtil 45 grader ved at løsne begge skruer.

Garantiperioden regnes fra købsdatoen og er gældende i 2 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

GARANTIEURKUNDE

Der tages forbehold för tekniske ændringer
