Varumärke	EINHELL
Modell	ST-G 400 E
Produkttyp	Elektronisk stick- och lövsåg
Användning	Skärning av trä, plast och järn
Strömförsörjning	Nätanslutning 230 V ~ 50 Hz
Upptagen effekt	400 W
Hastighet (cykler per minut)	500 - 2900 min⁻¹ (elektronisk kontinuerlig justering)
Bladets slaglängd	16 mm
Maximalt skärdjup (trä)	55 mm
Maximalt skärdjup (plast)	20 mm
Maximalt skärdjup (järn)	3 mm
Geringsskärning	Max. 45° åt vänster och höger
Sågsula	Vinklingsbar och skjutbar för närskärning
Ljudtrycksnivå (LPA)	89 dB(A)
Ljudeffektnivå (LWA)	96 dB(A)
Vibration vid handtaget	7,9 m/s²
Vikt	1,7 kg
Dubbel isolering	Ja
Huvudfunktioner	Impulskörning, kontinuerlig drift, variabel hastighetsreglering, elektronisk varvtalsförval, snabbt bladbyte, integrerad spånutsugning
Underhåll och rengöring	Rengör regelbundet, smörj styrrullen då och då, använd vassa och oskadade blad
Säkerhet	Skydd för ögon och öron rekommenderas, användning av handskar och dammfilter rekommenderas, koppla ur före underhåll, använd inte i fuktig miljö
Reservdelar och reparerbarhet	Använd endast originalreservdelar, reparationer av auktoriserad elektriker
Garanti	2 år från inköpsdatum, täcker material- och tillverkningsfel
Innehåll i bruksanvisningen	46 sidor, tillgänglig på flera språk

Vanliga frågor - ST-G 400 E EINHELL

Vad är effekten på Einhell ST-G 400 E lövsåg?

Upptagen effekt är 400 W under en spänning på 230 V ~ 50 Hz.

Hur justerar man skärhastigheten?

Hastigheten justeras på två sätt: genom att trycka mer eller mindre på strömbrytaren (kontinuerlig variation) eller genom att vrida på den räfflade skruven på strömbrytaren för en elektronisk förinställning. Området är 500 till 2900 cykler per minut.

Vad är maximalt skärdjup i trä?

Maximalt skärdjup i trä är 55 mm.

Hur byter man sågbladet?

Innan byte, koppla ur apparaten. Lossa de två skruvarna på slidern med insexnyckeln. För in det nya bladet i styrspåret tills det tar stopp, se till att tänderna är i skärriktningen. Dra åt skruvarna.

Kan denna såg göra geringssnitt?

Ja, sågsulan kan vinklas upp till 45° åt vänster och höger. Lossa de två skruvarna under sulan, ställ in önskad vinkel (det finns markeringar vid 15°, 30° och 45°) och dra åt skruvarna.

Kan man ansluta en dammsugare?

Ja, sågen är utrustad med en dammsugaranslutning på baksidan. Du kan ansluta vilken lämplig dammsugare som helst. Kontakta din dammsugartillverkare om en speciell adapter behövs.

Vad är ljudnivån på apparaten?

Ljudtrycksnivån är 89 dB(A) och ljudeffektnivån är 96 dB(A). Hörselskydd rekommenderas.

Vilka säkerhetsutrustning rekommenderas?

Använd skyddsglasögon, handskar, hörselskydd och vid dammbildning, andningsskydd. Arbeta på en väl upplyst och städad plats.

Hur underhåller man lövsågen?

Före varje användning, kontrollera apparaten, kabeln och kontakten. Rengör regelbundet spån. Smörj styrrullen då och då med en droppe olja. Använd alltid vassa och oskadade blad.

Hur lång är garantitiden?

Garantin är 2 år från inköpsdatum. Den täcker material-, funktions- och tillverkningsfel. Reservdelar och arbetskostnad ingår.

BRUKSANVISNING ST-G 400 E EINHELL

⑤Var god läs bruksanvisningen noggrant före montering och driftstart

1 Nätkabel
2 Låsknapp
3 Till/Från-brytare
4 Skruv med räfflat huvud till varvtalsreglering
5 Siktskydd
6 Sågblad
7 Styrrulle
8 Inställbar fotplatta
9 Spånutsugning

Allmänna säkerhetsföreskrifter och skydd mot olycksfall

Ett arbete med verktyget fritt från olycksfall och utan faror kan bara garanteras när du läser säkerhetsföreskrifterna och bruksanvisningen fullständigt och följer de anvisningar som ges.

• Kontrollera apparaten, anslutningsledningen och kontakten före varje användande. Arbeta bara med en felfri och oskadad apparat. Skadade delar måste genast förnyas av en elfackman.
• Dra ur nätkontakten före alla arbeten på maskinen, före varje byte av verktyg och när maskinen inte skall användas.
• För alltid nätkabeln bakåt från maskinen, för att förhindra skador på nätkabeln.
• Vid arbete ute i det fria får endast därtill godkänd förlängningskabel användas. Den använda förlängningskabeln måste minst ha en tvärsnittsarea på 1.5 mm ^2 .
• Kontaktdosorna måste vara försedd med skydds jordade uttag och vara stänkskyddade.
• Förvara verktyget säkert och utom räckhåll för barn.
• Bär alltid skyddsglasögon, skyddshandskar och hörselskydd vid slipning, borstning och kapning, och vid dammbildande arbeten ett andningsskydd.
• Låt inga verktygsnycklar sitta kvar. Kontrollera innan påslag, att nycklar och inställningsverktyg är borttagna.
• Säkra det arbetsstycke som skall bearbetas från att kana iväg (spänn fast).
• Vid bearbetning (kapning och slipning) av sten måste spånsugning användas.
• Spånsugen måste vara godkänd för utsugning av stendamm.

- Asbesthaltiga material får inte bearbetas.

Beakta tillämpliga skyddsföreskrifter från arbetar skyddstyrelsen och i arbetsmiljölagen.

●Använd endast originalreservdelar.
●Reparationer får endast utföras av elfackman.
●Bulleremissionen vid arbetsplatsen kan överstiga 85 dB (A). I sådana fall krävs ljuddämpande och hörselskyddande åtgårder för användaren. Detta elverktygs buller är mätt enligt SO 3744, NFS 31-031 (84/537/EWG).
- Se till att stå säkert. Undvik abnormala kroppshållningar.
- Utsätt inte ditt elverktyg för regn. Använd inte elverktyg i våt eller fuktig omgivning och inte i när heten av brännbara vätskor.
- Bär inte elverktyget i nätkabeln. Skydda nätkabeln från skador genom olja, lösungsmedel och skarpa kanter. Bär inte elverktyget i sladden.
●Håll ditt arbetsområde i ordning.
- Förvisa dig om att strömbrytaren är frånslagen vid anslutning til elnätet.
- Bär lämpliga arbetskläder. Bär inga vida kläder och smycken.
- Använd för din egen säkerhet bara tillbehör och tilsatsutrustningar från verktygets tillverkare.
- Bromsa inte sågbladet med tryck mot sidan efter frånslag.
- Försök att ha jämn matning, det minskar olycksfallsrisken och förlänger livslängden på sågblad och sticksåg.
- Det enligt ISO 8662-8 uppmätta vibrationsvärdet på handtaget uppgår til 7,9 m/s ^2

Drifthandledning för elektrisk sticksåg ST-G 400 E

Idrifttagande

Momentan innkoppling (Bild 1)

Tillslag: Tryck in Till/Från-brytaren

Frånslag: Släpp Till/Från-brytaren

Kontinuerlig inkoppling

Tillslag: Tryck in Till/Från-brytaren och lås i intryckt läge med läsknappen.

Frånslag: Tryck in och släpp Till/Från-brytaren

Varvtalsreglering

Genom ett mer eller mindre starkt tryck på Till/Från-brytaren kan varvtalet regleras steglöst. Lättare tryck på Till/Från-brytaren resulterar i ett lägre varvtal. Kraftigare tryck på Till/Från-brytaren resulterar i ett högre varvtal. Därmed kan slagfrekvensen väljas med hänsyn till det arbete som skall utföras.

Elektroniskt varvtalsförval (Bild 3)

Med den räfflade skruven på Till/Från-brytaren kan det önskade varvtalet förinställas. Vrids den räfflade skruven i PLUS-riktning ökas varvtalet, vrids den räfflade skruven i MINUS-riktning minskas varvtalet. Lämplig slagfrekvens är beroende av det arbetsmaterial och de arbetsbetingelser som är för handen.

De allmänna regler som gäller för skärhastigheten vid spånskärande arbeten är giltiga också i detta fall.

Byte av sågblad (Bild 2)

Före alla arbeten och byte av sågblad slås sticksagen från och nätkontakten dras ut ur uttaget.

Lossa med den bilagda sexkanntnyckeln de båda skruvarna på stöten (Bild 2). Skjut in sågbladet i styrspåret, mellan lyftögla och hållbygel tila det tar stopp. Dra fast de båda skruvarna med den bilagda sexkantnyckeln. Sågbladsstandningen måste peka i sägriktningen. Se till att sågbladet löper i stö- tens och i löprullens styrspår.

Inställning av fotplattan

(Geringssnitt och kantnära sågning, bild 4) För geringssnitt och snedsnitt kan fotplattan, efter att de både skruvarna på undersidan lossats, vinklas upp till 45° åt båda sidor. Vinkeln är markerad med markeringsstreck för 15°, 30° och 45°. En inställning mellan de markerade vinkelgraderna är utan vidare möjlig.

För att ställa in snittvinkeln lossas de båda skruvarna (Bild 4) så mycket att fotplattan prexis går att skjuta. Ställ in den önskade vinkeln och dra åter fast de båda skruvarna.

För sågning ända fram till kanten kan fotplattan förskjutas bakåt. Lossa därtill de båda skruvarna på undersidan (Bild 4) och skjut fotplattan bakåt. Dra åter fast de båda skruvarna.

Spånutsugning

Sticksågen är utrustad med en spånutsugningsanslutning. Valfri spånsug kan anslutas till utsugningsöppningen på baksidan av sticksågen. Tag kontakt med tillverkaren av din spånsug om en särskild adapter skulle behövas för anslutningen.

TEKNISKA DATA

Märkspänning: 230 V - 50 Hz
Effektförbrukning: 400 W
Slagfrekvens: 500 - 2900/min
Slaglängd: 16 mm
Snittdjup trä: 55 mm
Snittdjup plast: 20 mm
Snittdjup jäm: 3 mm
Geringssnitt: upp till 45° (höger och vänster)
Ljudtrycknivå LPA: 89 dB (A)
Ljudeffektnivå LWA: 96 dB (A)
Vibration a_w	7,9 m/s ^2
Dubbel isolering
Vikt 1,7 kg

S

1

Till/Från-brytare

Låsknapp

Inkoppling: Tryck in Till/Från-brytaren
Kontinuerlig drift: Lås Till/Från-brytaren med läsknappen
Frånslag: Tryck in och släpp Till/Från-brytaren

2

- Montering av

sägbladet:

For in sågbladet

I hållaren till

anslaget och

spänn fast bla-

det ordentligt

• Använd alltid ordentliga och passande sågblad
• Starta endast sticksåget då ett sågblad finns monterat
• Olja stödrullen med ett par droppar olja då och då

Demontering av sågbla-
det: Vrid insexskruven
åt vänster ca. ett varv.

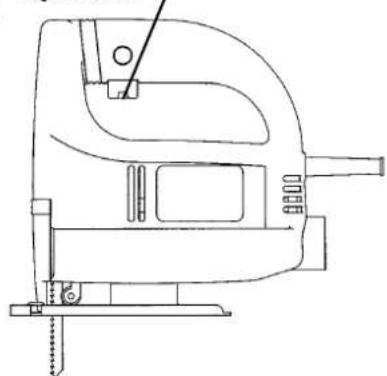

3

Genom att vrida på varvtalsregleringen ökas slagfrekvensen.

Genom att lossa de båda skruvarna kan fotplattan ställs in i vinkel upp till 45° åt vänster eller höger.

Kuvaus

omdreiningstall (fig 3).

gang när sagblad er montert.

Garantitiden omfattar >et 2 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.

Din kundtjänstpartner

N EINHELL-GARANTIDOKUMENT

Förbehåll för tekniska förändringar
