Type de produit	Caisson de basses passif
Marque	Turbosound
Modele	TQ15B
Haut-parleur	15 pouces
Amplification requise	Externe, compatible Lab Gruppen PLM+ et serie D avec presets Lake
Connecteurs	Neutrik SpeakON NL4 (1+/- LF, 2+/- LINK)
Impédance nominale	8 ohms
Materiau du boîtier	Contreplaqué avec peinture noire
Dimensions (H x L x P) approx	500 x 600 x 500 mm
Poids approx	35 kg
Options de montage	Points d'accroche M10, embase pour barre 35 mm, pieds antidérapants
Type de preset requis	Lake exclusivement
Sécurité	Système de suspension secondaire obligatoire pour suspension
Entretien	Nettoyage avec un chiffon sec
Accessoires optionnels	Roues de transport, barre de montage M20

FOIRE AUX QUESTIONS - TQ15B Turbosound

Quels amplificateurs sont compatibles avec le TQ15B ?

Le TQ15B est compatible exclusivement avec les amplificateurs Lab Gruppen PLM+ et serie D utilisant les presets Lake. Aucun autre ampli ou DSP n'est supporte.

Puis-je utiliser un DSP tiers ?

Non, les enceintes de la serie TQ necessitent obligatoirement les presets Lake et ne sont compatibles avec aucun autre DSP ou amplificateur.

Comment cabler plusieurs caissons en chaine ?

Pour alimenter plusieurs caissons, utilisez un cable SUB LINK avec cablage: 2+ -> 1+ et 2- -> 1-. Les sorties NL4 bi-cablees du Lab Gruppen peuvent etre utilisees.

Quelle est la procedure de suspension securisee ?

Utilisez des boulons a ceil M10 avec tige filetee d'au moins 40 mm. Un systeme de securite secondaire independant, constitue de cables en acier, est obligatoire pour retenir l'enceinte en cas de defaillance du systeme principal.

Puis-je empiler les caissons au sol ?

Oui, les TQ15B peuvent etre empiles au sol en orientation verticale ou horizontale. Des sangles de raquette sont recommandees comme mesure de securite supplementaire.

Comment orienter le logo Turbosound ?

Le logo est monte sur ressort et peut etre oriente manuellement selon le positionnement de l'enceinte (vertical ou horizontal).

Ou trouver les presets Lake pour le TQ15B ?

Les presets sont disponibles sur la bibliotheque Lake LOAD (labgruppen.com) ou en telechargement sur turbosound.com.

Quels cables utiliser pour de longues distances ?

Utilisez des cables blindes avec un calibre minimum de 2,5 mm², de preference 4 mm² pour les longues distances ou si l'impedance totale est inferieure a 8 ohms. Respectez la polarite.

Le TQ15B peut-il etre utilise en array lineaire ?

Non, le TQ15B est un caisson de basses et ne peut pas etre place en array. Il peut neanmoins apparaitre dans le logiciel de simulation EASE Focus 3.

Comment nettoyer l'enceinte ?

Nettoyez avec un chiffon sec. N'utilisez jamais de liquides ou de produits abrasifs.

MODE D'EMPLOI TQ15B Turbosound

Consignes de sécurité

1. Like ces conslunes

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les commandes d'utilisation.

5. M'unlisez jamais l'appareil à proximité

d'un liquide.

1. Kettoyez l'apparel avec un chiffon sec

2. Veillez à ne pas empêcher la bonne ventilation

de l'apparchi via ses ouies de ventilation. Respectez les

convignes en l'absentif contrélement : Estaturation

in the present

1. He placez pas l'apparel à proximité d'une source

le cunele teve qu'un tainage, une obnière du heat.

noussance

1. Utilisez exclusivement des accessoires et des

appareils supplémentaires recommandés par

le fabricant.

commandés par
(二)发行概况
10. Utilex
exclusivement des
chanels, des diables, des
presseurs, des pieds
des señales de talen «««
fabricant ou fupé avec
product Déplacer

précautionneusement tout chariot ou clable charge pour

enter d'eventuelles blessures en cas de crute.

11. Mise au rebut appropriée de
ce produit: Ce symbole indique
qu'en accord avec la directive DEEE
(2012)9760/ECES 86
ex p#d#t sa dalt##
« le déchats mécanant. Je
read it don't the dimes dans un

point le collecte acquée pour le recyclage des déchets

d'équipements électriques et électiniques (EEE). Une

mauvaise manipulation de ce type de déchets pourrait

avoir un impact négatif sur l'environnement et la santé à

cause des substances potentiellement dangereuses

generalement assicares à ces équipements.

En même temps, votre coopération dans la mise au recut

de ce produit contribuera à l'utilisation échérate des

ressources nicieries. Pour plus information

d'inquiements peurie recyclée, seuille contact auve

mainte ovarhe centre local de coloete.

des débets

1. M'installe pas l'apparel dans un espace confiné tel

qu'une bibliothèque ou meuble similaire

1. Ne placez jamais d'obets enflammés, tels que des

housies allumées sur l'appared.

residues domestiques.

1. Correcte alouper van dit

della till all natuents reuser arvands par el hiz

Merci d'avoir choisi une encelinte Turbosound. Si vous souhaitez de plus amples informations sur ce produit ou un autre produit Turbosound, merci de consulter notre site web turbosound.com

Déballage de l'enceinte

Après avoir sorti l'article de son emballage, vérifiez bien qu'il n'a pas été endommagé. S'il a subi des dommages, informez-en le fournisseur au plus vite. L'utilisateur (vous) doit être à l'origine de toute réclamation. Conservez l'emballage au cas où vous devriez renvoyer l'appareil.

À propos de ce guide de mise en œuvre rapide

Ce guide contient des informations sur les enceintes de la T015B et T018B. Les instructions s'appliquent uniquement à ces articles.

Le fait de possèder ces instructions ne vous habilité pas à les mettre en pratique.

Règles de sécurité générale

L'utilisation de votre appareil dans le cadre d'un système suspendu peut potentiellement exposer les personnes à des risques physiques importants voire mortels si l'installation n'a pas été effectue correctement. De plus, vous devez vous assurer que les aspects électriques, mécaniques et acoustiques ont bien été vérifiés par un personnel qualifié et certifié (par les autorités locales ou nationales) avant toute installation.

L'installation et la configuration doivent être prises en changes uniquement par un personnel qualifié et certifié dans le respect de la réglementation locale, nationale et toutes autres règles de sécurité applicables dans votre pays. Si des pièces ou éléments sont manquants, merci de contactor votre revendeur avant toute installation du système.

C'est la responsabilité de la personne en charge de l'installation de vérifier que la structure qui doit accueillir le système suspendu est adaptée à cette utilisation.

Nous vous recommandons également de prévoir une formation Turbosound avec nos partenaires.

L'équipement utilise avec le système de suspension Turbosound doit être adapté et conformes aux réglementations locales, nationales et à toutes autres règles de sécurité applicables. Il utilisez pas le système de suspension Turbosound avec d'autres types ou marques d'envoites. Le non respectes de ces instructions peut compromote la sécurité de l'installation et Music Tribe Global Brands Ltd ne peut dans ce cas être tenu pour responsable des dommages ou blessures causés. Ne modifiez pas les accessoires ou simn ne les utilizzo par la manière décrite dans ce guide. Les accessoires de suspension faisant partie d'un même fait d'installation ne sont pas interchangeables et ne doivent pas être emplacés par des accessoires provenant d'un fait d'installation différent.

Le sourdage ou tout autre moyen de fixer de manière permanente les composants les uns aux autres ou à l'enceinte n'est pas autorisé. Les accessoires de suspension doivent être attachés à l'enceinte uniquement au niveau des emplacements de suspension prévus.

Music Tribe Global Brands. Lut ne peut pas être tenu responsable des dégaïts ou blessures résultants d'une installation ou utilisation incorrecte du produit. Des contrôles réguliers doivent être effectués par un personnel qualifié pour vérifier que le système est stabie et sécurise. Assurez-vous que la zone situaire sous l'exploacement où le produit est suspendu est interdite à toute circulation humaine. Je suspendez pas le produit dans une zone pouvant être accédée ou occupée par des membres du public.

Référez-vous toujours aux erreurs et avertissement du logiciel de simulation EASE Focus 3 avant d'effectuer une installation.

Système de sécurité secondaire

Toute enceinte suspendue dans une salle de spectacles, un studio et autres lieux de travail ou de divertissement doit, en plus du système de suspension principal, être équipée d'un système de support secondaire indépendant, adapté et sécurisé. Ce système secondaire doit être constitué de câbles ou chaînes en acter de construction homologuée et adaptés à la charge supportée. Les câbles en acier recouverts de plastiques ne peuvent pas être utilisés comme système de sécurité secondaire.

Le système de sécurité secondaire doit être indépendant du système principal et en mesure de supporter le poids total du système. Le système secondaire doit pouvoir rattraper l'enceinte sans que celle-ci ne chute ni ne se balance dans le cas où le système de suspension principal se trouvait défaillant.

Règles d'utilisation en sécurité

Au moins 2 personnes qualifiées doivent participer à toute manipulation.

Production d'un plan de soulevage : avant de procéder au soulevage, vous devez établir un plan décrivant chaque étape et manipulation qui sera suivie.

Le plan doit être connu de tous les participants et parties prenantes impliqués dans la procédure de soulevage afin de chacun connaisse ses responsabilités.

Suivez bien toutes les instructions fournies sur les étiquettes des accessoires de montage et des enceintes.

Si vous utilisez un palan à chaîne, assurez-vous que personne ne se trouve directement sous ou à proximité des enceintes.

Durant le montage, prenez garde aux possibles risques d'écrasement.

Portez des équipements de protection adaptés.

Inspections de sécurité

Inspectez méticuleusement les accessoires de montage et les enceintes pour vous assurer qu'ils ne sont pas défectueux ni endommagés avant de procéder à l'assemblage en vue d'une suspension. Si des éléments sont endommagés ou suspects, ou si vous avez un doute quant à leur fonctionnement ou utilisation en sécurité, NE LES UTILISEZ PAS et retirer-les imméclatement.

Configuration du système

Les TQ15B et TQ16B sont des enceintes passives nécessitant seulement 1 canal d'amplification et 1 canal DSP pour une utilisation normale avec diffusion vers l'avant ; les configurations avec basses cardicides nécessitent des canaux d'amplification et de DSP supplémentaires.

Toutes les encintes de la série TQ fonctionnent exclusivement avec les presets Lake des amplificateurs Lab Gruppen PLM + et modèles L de la série D ; les presets Lab Gruppen IPX seront publiés en temp voulu.

Aucun ampli ou DSP tiers n'est compatible ; aucune donnée ni preset bruts ne seront publiés ou compatibles.

Les appareils de la série TQ disposent d'une structure simple et puissante de presets bases sur les dernières fonctionnalités du logiciel LAKE XP.

Les presets peuvent être obtenus depuis la bibliothèque Lake LOAD [https://www.labgruppen.com/downloads.html] ou téléchargés depuis le site https://www.turbosound.com/downloads.html

Les modèles d'amplis Lab Gruppen PLM + recommandés pour les tournées sont le PLM8k44, PLM12k44 et le PLM20k44.

Pour les installations utilisant les modèles L de la série D de Lab Gruppen, utilisez l'application "CAPE" de Lab Gruppen (disponible en téléchargement sur www.labgruppen.com) pour déterminer la meilleure configuration d'amplis pour votre système.

Câblage du système

Pour éviter toute perte de puissance, utilisez des câbles pour haut-parleurs blindés avec un calibre minimum de 2,5 mm ^2 (14 ANVG), de préférence 4 mm ^3 (12 MNG) pour les longueurs de câble importantes ou dans le cas où l'impédance totale des enceintes est inférieure à 8 ohms. Si vous utilisez des câbles extrêmement longs, prenez bien en compte leur impédance ainsi que la perte due à la résistance, respectez toujours la polarité.

Utilisez de véritables CONNECTEURS NEUTRIK SPEAKON pour plus de fiabilité.

Les câbles doivent être fixés et maintenus de manières à ce que leur poids n'applique pas de force supplémentaire sur les enceintes. Vous ne devez en aucun cas tiner sur les câbles d'entrée ou de connexion afin d'orienter les enceintes ou les utiliser comme système de suspension.

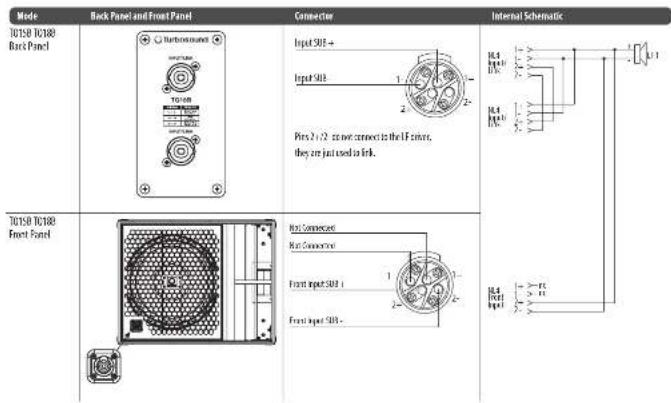

Câblage du caisson de basses

REMARQUE: Puisque les subwoofers TQ15B et TQ18B sont câblés 1+/- = LF; et 2+/- = LINK, afin d'alimenter plusieurs coffrets, il est conseillé de réaliser des câbles SUB LINK câblés: 2+-> 1+ et 2-> > 1-.

Pour alimenter deux subwoofers par canal d'amplification, les câbles de liaison NL4 standard des sorties NL4 bi-câblées du Lab Gruppen (Canal 1 = 1+/-; Canal 2 = 2-/-) peuvent être utilisés en conjonction avec un câble SUB LINK. Reportez-vous aux schémes de câblage ci-dessous pour plus de détails.

Pour alimenter un subwoofer par canal d'amplificateur, un seul câble NLA des sorties NLA bi-câblées du Lab Gruppen (Canal 1 = 1+/-; Canal 2 = 2+/-) se connecte au premier subwoofer, puis le câble SUB LINK se connecte à le deuxième subwoofer.

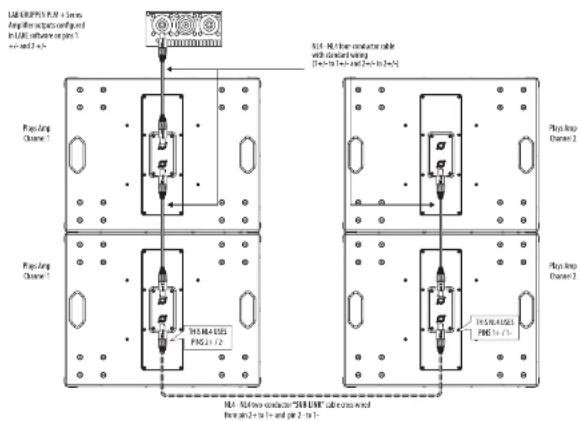

Deux subwoofers par canal d'amplification

Attention : l'utilisation du preset d'usine Lake officiel est obligatoire. Dans le cas contraire, le filtre passif et les transducteurs de l'encelinte IQ ne fonctionneront pas correctement. Aucun DSP ou amplifiers n'est supporté

Suspension et application de simulation acoustique

L'enceinte T0158 T01 8B ne peut pas être placée dans un array, mais elle apparaient cependant dans Ease Focus 3, un programme de simulation acoustique, disponible gratuitement en téléchargement sur https://www.afmg.eu/en/ease-focus

Avertissement de sécurité: seules les personnes autorisées et certifiées sont en mesure de concevoir et d'installer des systèmes suspendus. Une installation non conforme peut provoquer des blessures permanentes voire même la mort.

L'utilisation d'une sécurité secondaire est une exigence de sécurité obligatoire si vous installez ce produit avec les points d'accrochaque M10.

The T0158/T018B L'enceinte TQ est très polyvalente : elle est dotée de pieds sur sa face inférieure pour être placée sur une surface plate, de 2 embases de montage sur barre et d'embases de fixation M10 avec vis à six pans.

Pole Mount

Feet

Empilement au sol

Le T0158/T0188 peut être emplié au sol dans l'orientation horizontale en verticale. Dans l'orientation verticale, essayez d'en monter deux avec les ports l'un à côté de l'autre, comme illustré. Des sangles de raquette appropriées enroulées autour du groupe d'annoires sont conseillées comme mesure de sécurité supplémentaire.

Rotation du logo

Le logo Turbosound est monté sur ressort et peut être orienté à la main en fonction du positionnement vertical ou horizontal de l'encelate.

Suspension

Les enceintes TQ sont dotées de plusieurs points de fixation afin de pouvoir s'intégrer à la plupart des installations permanentes. Elles peuvent être suspendues en utilisant des boulons à cell M'10 à visser dans les points de suspension de l'enceinte. Retirez les vis à tête fraissée en place et remplaciez les par des boulons à cell avec tige filedée d'an moins 40 mm. Les enceintes peuvent être suspendues à l'envers si nécessaire.

Rigging Points

Deux trous de 3,5 mm sont prévus pour le montage sur poteau.

Nous recommandons d'utiliser une barre de 35 mm avec filetage M20 à l'extrémité inférieure. Ce type de barre offre un plus haut niveau de sécurité et peut être visée dans l'embase située sur le dessus du subwouler.

Roues de transport (option)

Un kit en option permet de monter quatre roues comme indiqué.

Remarques sur l'application Lake et les presets

Toutes les enceintes de la série TQ doivent être utilisés uniquement avec des presets LAKE et des amplis Lab Gruppen PLM+ et L de la série D ainsi que les preset IPX FIR-X (à paraître prochainement).

Aucon autre ampli ou plateforme DSP n'est compatible

Les appareils de la série TQ disposent d'une structure simple et puissante de presets bases sur les dernières fonctionnalités du logiciel Lake et sur les presets BLEQ.

Les presets peuvent être obtenus depuis la bibliothèque Laise Load ou téléchargés sur www.turbosound.com

Les subsœfons TQ15B et TQ18B disposent toutes de preset FIR passif à 1 voie (1 canal DSP/AMP).

ATTENTION : ne combinéz jamais plusieurs subsœfiers TQ15B et TQ18B avec le même ampliècircuit DSP. Le non-respect de cette indication peut endommager votre équipement.

ATTENTION : Portez une attention particulière au câblage en sortie.

Les modules des TQ15B et TQ18B sont basés sur le module XP de l'application Lake.

Ce guide se réfère à la version REV1.1 des presets XP.

La version 7.0.7 ou supérieure de l'application Lake doit être utilisée.

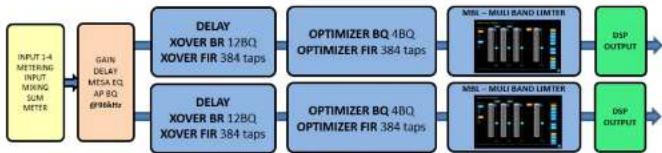

Chemin du signal de Lake XP :

Le fichier de téléchargement du contrôleur Lake contient également un tutoriel complet sur l'application Lake Controller et les appareils compatibles comme les amplis de la série P1M+

Dans ce guide, nous nous concentrerons sur le fonctionnement et les presets des appareils de la série Turbosound TO. Une connaissance basique du logiciel Lake Controller est nécessaire.
