TQ15B - スピーカー Turbosound - 無料のユーザーマニュアル

製品タイプ	パッシブサブウーファー
ブランド	Turbosound
モデル	TQ15B
スピーカー	15インチ
必要なアンプ	外部、Lakeプリセットを使用するLab Gruppen PLM+およびDシリーズ対応
コネクター	Neutrik SpeakON NL4 (1+/- LF, 2+/- LINK)
公称インピーダンス	8オーム
筐体素材	黒塗装合板
寸法（高さ×幅×奥行き）約	500 x 600 x 500 mm
重量約	35 kg
取り付けオプション	M10吊り下げポイント、35mmポールマウントベース、滑り止め脚
必要なプリセットタイプ	Lake専用
安全性	吊り下げ時には二次安全システム必須
メンテナンス	乾いた布で拭く
オプションアクセサリー	キャスターホイール、M20ポールマウントバー

よくある質問 - TQ15B Turbosound

TQ15Bに対応するアンプは？

TQ15BはLab Gruppen PLM+およびDシリーズのアンプでLakeプリセットを使用した場合のみ対応しています。他のアンプやDSPはサポートされていません。

サードパーティ製DSPを使用できますか？

いいえ、TQシリーズのスピーカーはLakeプリセットが必須であり、他のDSPやアンプとは互換性がありません。

複数のサブウーファーをチェーン接続するには？

複数のサブウーファーに電源を供給するには、配線が2+→1+、2-→1-のSUB LINKケーブルを使用します。Lab GruppenのバイワイヤリングNL4出力を使用することもできます。

安全な吊り下げ手順は？

ネジ部が40mm以上のM10アイボルトを使用してください。メインシステムの故障時にスピーカーを支えるために、スチールケーブルからなる独立した二次安全システムが必須です。

サブウーファーを床に積み重ねられますか？

はい、TQ15Bは縦置きまたは横置きで床に積み重ねることができます。追加の安全対策としてラチェットストラップをお勧めします。

Turbosoundロゴの向きを変えるには？

ロゴはバネで取り付けられており、スピーカーの向き（縦または横）に応じて手動で回転させることができます。

TQ15BのLakeプリセットはどこで入手できますか？

プリセットはLake LOADライブラリ（labgruppen.com）またはturbosound.comからダウンロードできます。

長距離配線にはどのケーブルを使用すればよいですか？

シールドケーブルで、最低でも2.5mm²の太さ、長距離または総インピーダンスが8オーム未満の場合は4mm²を推奨します。極性に注意してください。

TQ15Bはラインアレイとして使用できますか？

いいえ、TQ15Bはサブウーファーであり、アレイとして配置することはできません。ただし、シミュレーションソフトウェアEASE Focus 3には表示されます。

スピーカーのお手入れ方法は？

乾いた布で拭いてください。液体や研磨剤は絶対に使用しないでください。

使用説明書 TQ15B Turbosound

1. これらの指示をお読みください。

2. これらの指示を守ってください。

3. すべての備生に注意してください

A. 求足の指標に従って(始引)

1. ヒの装置を示の近くで実用しない(ください)

2. 改いた在でのみ拭いてください。

3. 携気口を示すが(1)で(2)を、別法

元の相元に作ってインストールしてください

い。

1. ラジェーター、ヒートレジスター、スト

一ブ、または熱を発生するその他の装置

アンプを含む)などの燃料の近くに設置しない通件がある。

り抜いを誤ると、一般に「正」に関連する若

在的に危険な物質が原因で、環境と人間

の健康に悲影響を与える可能性があります

9、同時に、この製品の正しい産業にご限

がいたたくことで、天然資源の効率的な利 用に最適し、表達、着戦修を入社（含出達）

月に貢献しております。開幕物をブックアルズ

たは家庭の収納サービスに公開合わ

せください。

1. 木棚などの使い場所には設置しない

でください。

1. 火のともったろうそくなどの裸火頭を

装置の上に置かないでください。

安全须知

1. 请阅读这些说明。

2.请妥善保存这些说明。

1. 持注意所有的警示

4、请填空所有的说明

4、请在“同意”栏内划“√”。

このたびは Turbosound ラウドスピーカー製品をお選びいただき、誰にありがとうございます。本製品および他商品についての詳しい情報は、ぜひ当社ウェブサイト turbosound.com をご覧ください。

ラウドスピーカーの開 極

ユニットを脱相したら、漏煙がないかどうかをチェックしてください。漏煙を見つけた場合は、すぐにサプライヤーにご連絡ください。荷受人であるお客様自身に、請求をおこなっていただく必要があります。拡送を要する場合に信えて、梱包材はすべて保管しておいてください。

本クイックスタートガイドについて

このクイック スタート ガイドでは、TQ158 T0188 サブウーファーについてさらに詳しく説明します。これらの手順は、上記のサブウーファーに対してのみ使用してください。 これらの指示および手順を所有していることは、それらを使用するライセンスを忘味するものではありません。

全般的な安全性について

本製品を含むシステムを大局り設置して使用する場合、設置方法が間迫っていたり、不適 Afghanistanによりすると深刻な健康上のリスクや死亡率数に危険を高さあります。そのため要しくはく前に、圧気面、農物面、および音楽面で考慮すべき事例について、必ず公的、または異常的な資格を有する技術者に相談ください。

本製品の設置およびセットアップは、必ず有資格の技術者が、お客様のお住まいの地域および国の安全規制を踏守しておこなう必要があります。部品・構成部品に不足がある場合は、システムをセットアップする前に販売店にご連絡ください。

本製品の吊り下げ／固定位置が、窓図した用途に違っていることを、アセンブリを取り付ける担当者が責任を持って記念し、作業してください。

また、ぜひセールス パートナーやアプリケーション チームによる、Turbosound のトレーニングをご受講ください。

Turbosound リギングシステムへの乗効に使用する携帯は、適切な定格で、お住まいの地域など、その他の安全規制に準拠している必要があります。Turbosound のリギング部品を、他の型式やブランドのラウドスーカーでは使用しないでください。そのように使用した場合、安全職手に満たない残れがあり、Musc Tribe Global Brands Ltd は、それによって引き起こされた携帯や伴我について責任を負しません。付属の品の収益、本クイックスタートガイドに記載されていない法用量での使用はしないでください。付属のリギング部品は、特定のアセンブリ（経正部目）のための部目で、他のアセンブリの構成部目との置き換えは不得不ですので、くれべれも注意ください。

溶接やその他の方法で、リギング部品同士、またはキャビネット固定位置への部品を系統的に固定することは、禁じられています。リギング部品またはアセンブリは、必ず、キャビネット固定位置で、Turbosound ラウドスピーカー キャビネットにのみ固定してください。

Music Tribe Global Brands Ltd は、製品の不適切な使用、設置、または操作に起因する、いかなる矯言または人身傷言についても責任を負いません。必ず自資格技術者による定期点検を実施し、システムが安全で安定した状況に保たれていることをご探想ください。製品を取り割除する場合、製品の下面に人の往来がないことを、くれれもよくご確認ください。一般の人の立ち入りや使用が同様な場所に属地を写り下げいください。

設置の前に必ず、BASE Focus 3 モデリングソフトウェアを使用し、エラーや警告がないかどうかをご確認ください。

落下防止装置

劇場、スタジオ、その他の事務局施設・娯楽施設でラウドスピーカーを大吊り設置する際は、必ず、構造負荷に耐えることができる、主となる吊り下げ手段に加えて、独立した、適切な定格の、落下防止装置を、しっかりと取り付ける必要があります。そして必ず、先進および定格、荷重が認可された、ステールワイヤーロープまたはステールチェーンのみを、落下防止装置として使用します。プラスチック被覆付きのステールワイヤーロープは、落下防止装置には使用不可です。

落下防止装置は、メインの吊り下げ位置から独立し、また単体でシステムの将来量を支えられる必要があります。落下防止装置は、メインの吊り下げ装置が破損した場合に、スピーカーが落下したり揃れたりすることなく、落下防止装置によって吊り下げを継続できるように、取り付ける必要があります。

作業の安全性について

設置手順は、軽服を有する2人以上の作業が必要です。吊り上げ作業計画布が形成。吊り上げ作業を要拠する前にあず、作業手順を正様に記述した。吊り上げ作業計画布を展せしてください。計画布は、吊り上げ作業に対する全ての作業者－利立説明者も共有し、各自の自分の旨体について理解できるようにしてください。リギンガインをとランドスキーカージの総計システムに増殖されている場合は、すべてを行ってください。日本・長さ東等の活用効果となりますので、日本ーカーの販売には人がいないことをご確認ください。主当・長さ東等の活用効果となりますので、朝鮮会の際は特に注意を負らないください。

安全点検

部品を網みてフライング説明する前に、リギングシステムの部品およびキャビネットに欠着や損傷の非しがないか農業に検査してください。損傷がある/損傷が越われる部品がある・製品・部品が公正に機能しない恐れがある・安全性に疑いがある。等の場合は、使用を見合せ、使用中であればすぐに使用を中止してください。

システム要件

TQ15B TQ18B サブウーファーはパッシブシステムとして機能し、前方発射には1つのアンプチャンネルとDSPのみが必要です。カーディオイドベースセットアップでは、追加のアンプリファーおよびDSPチャンネルが必要となります。

TQシリーズのラウドスピーカーは全て、Lab Gruppen PLM+ およびD シリーズL プラットフォームで、LAKE プリセットのみを応用します。また、Lab Gruppen IPX シリーズプリセットも近日リリースされます。

サードバーティー製のアンプリファーおよびDSPブットフォームには対応していません。また、ロープリセットデータのリリースは無く、対応もしておりません。

TQ シリーズは、Lake XPソフトウェアの最新機能を活用した、パワフルかつシンプルなプリセットストラテジーを備えています。プリセットデータは、Lake LOAD Library (https://www.lategruppen.com/downloads.html) をご利用いただくか、https://www.turbusound.com/downloads.html よりダウンロードしてください。

Touring アプリケーションに極奥の Lab Gruppen PLM+ モデルは、PLM8x44 PLM12x44 および PLM20x44 です。 Lab Gruppen D シリーズ L モデルを使用して設置する場合は、Lab Gruppen の「AFE」ソフトウェア (www.labgruppen.com からダウンロード可能) で、システムに最適なアンプ構成を決めてください。

システム配線要件

アンプの電力消費を進けるには、最小ワイヤーサイズが2.5 mm²(14 AWG)、配線が長くなる場合や、キャビネットの入力インピーダンスが鋰、未満の場合は、できれば4 mm²(12 AWG)、の耐久性スピーカーケープルをご使用ください。ケーブルがかなり長くなる場合は、ケーブルの抵抗および抵抗損失にご注意ください。当に動作が正しくなるようご注意ください。

信頼性の高い操作を実現する、純正 NEUTRIK SPEAKON コネクターをご使用ください。

アンプからラウドスピーカーキャビネットにスピーカーケーブルを取り付けて支えも抱し、アレイに、入力記録による大きな追加重量および、横方向の力が分からないようにします。入力ケーブルまたはリンク ケーブルは、アレイの尺度を付けるために使用したり、混り具として使用したりしないでください。

サブウーファーの配線

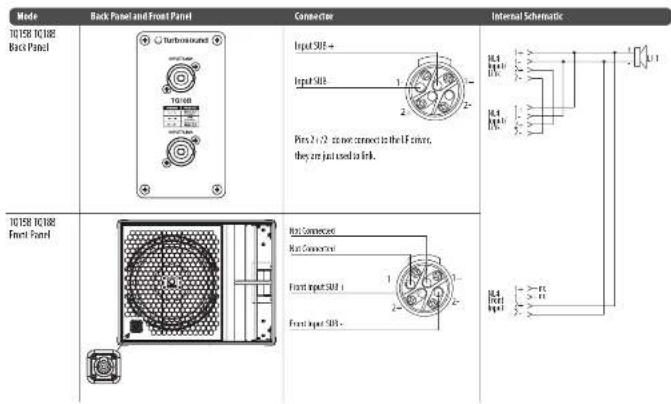

注：TQ158 TQ188 サブワーファーは 1+/- = LF および 2+/- = LINK に配線されているため、複数の TQ158 TQ188 サブワーファーに電力を供給するには、SUBLINK ケーブルを次のように配線します 2+->1 + および 2->1。

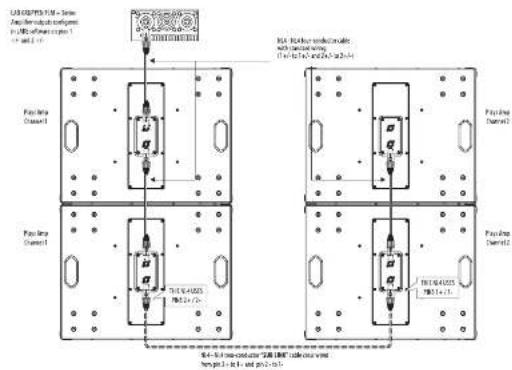

チャンネルごとに2つのサブウ ファーに電力を供給する場合は、lab Gruppen の標準ML4リンク ケーブルを使用してバイワイヤリング ML4 出力を使用します（チャンネル1=1+）、チャンネル2=2+）標準ML4リンク ケーブルと SUBLINK ケーブルを使用します。詳細については、以下の配線図を参照してください。

チャンネルことに1つのサブウーファーに電力を供給する場合は、ML4ケーブルをLab Gruppenの二重記像ML4出力（チャンネル）=1+ド、チャンネル2=2+ドと最初のサブウーファーに接続し、次にSUBLINKケーブルを2台目のサブウーファー。

アンブリファーチャンネルごとに2台のサブウーファー

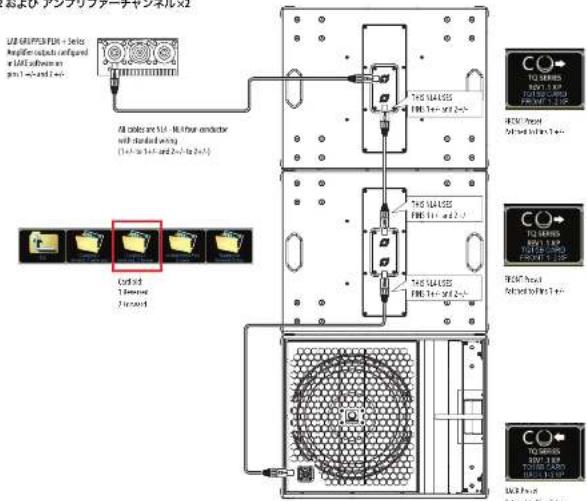

カーディオイド BFF (バック、フォワード、フォワード)、4コア NL4 ケーブル使用、

DSP×2 および アンブリファーチャンネル×2

警告: 公式の Late ファクトリープリセットの使用は必須です。そうしないと、TQ15B TQ18B サブウーファーのコンポーネントが損傷する可能性があります。サードパーティ製の DSP やアンプとは互換性がありません。

リギングおよび音響シミュレーション ソフトウェア

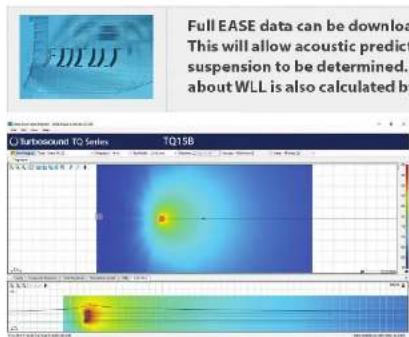

T015B T018B サブウーファーはアレイ非対応の製品です。Ease Focus 3 は、T015B T018B サブウーファーのスタンドアロン使用をサポートします。 EASE Focus 3 は音響シミュレーション フログラムです。http://www.afmg.eu/en/ease-focus から無料でダウンロードできます。

安全上の注意: 昇り下げ式設置の建設と設計は、資格のある技術者のみが行う必要があります。不適切な取り付けは、死亡または永久的な傷害を引き起こす可能性があります。

TQ15B TQ18B サブウーファーを M10 リギングポイントに取り付ける場合、安全要件として二次安全ケーブルを取り付けることが必須です。

TQ15B TQ18B サブウーファーの底部には、スピーカーを平らに取り付けるための脚、2つの一体型ボール取り付け穴。および幅広い用途に対応する六角穴付きネジ付きの M10 取り付け穴があります。

Pole Mount Feet

グラウンドスタッキング T0158/T0168 は水平方向または垂直方向に グランドスタックできます。

垂直方向では、同に示すように、ポートを隣り合わせてよつを取り付けてみます。

追加の安全対策として、大切なラチェックストラップをキャビネットのグループに含ぎ付けることをおむめしませ。

Turbosound バッジはバネ式で、手で回転させることで 垂値または水平に配置でき

サスペンション

TQ15B TQ188 サブウーファーは、M10 ショルダー アイボルトを内部リギング ポイントに携続することで吊り下げることができます。正ネジを取り外し、ネジ長さ 40 mm 以上のアイボルトに交換してください。必要に応じて、キャビネットを逆さまに吊るすこともできます。

Rigging Points

Eyebolts

ポールマウント

1Q158 TQ188 サブウーファーには、ボール取り付け用の 35 mm 穴が 2 つあります。

下烽には、M20 ネジ付きの 35 mm ボールを使用することをお勧めします。このタイプはより安全で、サブウーファーの上部ルセプタクルにネジで固定されます。

オプションのキットを使用すると、両のように4つのホイールを取り付けることができます。

Lake プリセットオーバーレイおよびアプリケーションノート

TQシリーズのラウドスピーカーは全て、Lab Gruppen PLM+ およびD シリーズ1 プラットフォームを介したLAKEプリセットと、近日リリース子定のHPX PHR-X プリセットのみを使用します。

その他のアンプリファーおよびDSPプラットフォームには対応していません。

10 シリーズは、Lake ソフトウェアの最新機能を活用した強力かつシンプルなプリセット戦略を備えています。

プリセット データは、Lake Load Library から入手するか、www.turioscound.com からダウンロードできます。 T015B および T015B サブワーファーは、個別の 1 ウェイ バッシブ FIR 供音プリセット (1 チャンネル DSP/AMP) を催えています。 注意: 同じアンプ/DSP 国語内で T015B サブワーファーと T015B サブワーファーを組み合わせないでください。 機器が補助する可能性があります。

注意：出力のバッチングは細心の注意を払っておこなってください。

TQ15B、TQ18B、モジュールは、Lake ソフトウェアの XP モジュールに草づいています。

ホクイックスタートガイドでは、REVI1 IP ブリセットについて記述しています。

必ずLake ソフトウェア V7.0.7 以降をご使用ください。

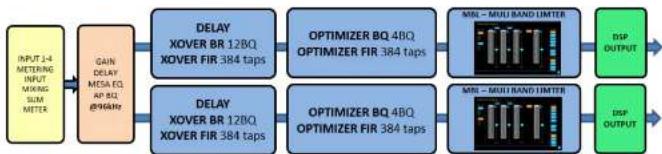

Lake XP の信号の流れ

Lake Controller のダウンロードには、Lake Controller オペレーション マニュアルが付属します。これは、Lake Controller および互撃性のあるハードウェア（PLM+シリーズ アンプなど）についてのフルチュートリアルとなっています。

スクイックスタートガイドでは、Lake Controller の基本的な操作知識があることを前提とし、Turbosound TQ シリーズのワークフローとプリセットストラテジーに焦点を当てています。

SUBWOFER STRATEGY/ILLUSTRATION
TQ158 TQ158 サブウーファーは、強力かつシンブルなサブウーファープリセット拡略を箱えています。注意:同じアンプイDSP回路内でTQ158、TQ158 サブウーファーを混在させないでください。
カーディオイド※比率 11両内向きキャビネット1台、後向向きキャビネット1台・効果的なカーディオイドパターン・良好なリアジェクション・過濁特性に多少の変感・サブウーファーの使用効果が少しめる	—— -Ground
カーディオイド※比率 21両内向きキャビネット1台、後面向きキャビネット1台・効果的なカーディオイドパターン・良好なリアジェクション・過濁特性に多少の変感・効率に届も優れた比率	——
インパートエンドファイヤー比率 11フロントキャビネットは 頭DHT プリセット使用リアキャビネットは RECK プリセット使用。リアキャビネットは 物向き、2セル インバーテッドエンド ファイヤーアレイの後面に位置・効果的なカーディオイドパターン・良好なリアジェクション・未越した過濁特性・サブウーファーを効率的に使用・物図的に運行者が必要(560 mm + 440 mm + 560 mm)
トランディシュナル・全てのキャビネットが前向き・効率的な斜指向性・未越した過濁特性

SUBWOOFER TIME ALIGNMENT	ILLUSTRATION	OVERLAY
105B TO88 ファクーファープレセットは、オールバス ファルファーを使用して、初雨シム アラメメントを設定します。おにニスットの面図が再に廃止にあると保守。これにより、システムの拡きが大幅に結露されます。お! TO8 スピーカーと TO8 TO88 サブワークーファーが初面にも含む場合、両方のプリケットの覆化をアフィルトの4mまで保守します。ただし、フライングスピーカーを内に設置されたベースを直面で混雑合わせすることが深に可能であるという限りません。1. この例では、フブワークーファーが TO8 スピーカーの「前」はあるため、フブワークーファーは運転を設定する必要があります。	1. サブワークーファーは前方にあります[IMAGE]	サブワークーファーの直接思考
2. その例では、フライングマウントされたTO8 ラウドスピーカーはフロノマウントされたTO88 サブワークーファーの「前」にあるため、TO8 は連携できる姿勢があります。フライング内に実したスピーカーを同様したベースに合わせる絵、遅切なディレイクイムの運合出口方は?バイティユニットに関する山本的な対象があれば、フライング放置したスピーカーの形状とグラフドスクの衝撃通りプレイの動画との内心を達成することで、好ましい結果を作られます。し Style リフトウェア内でデイレイユニットを選択できますので (mm. m. または ft)、ご把握ください。1 ミリッド (万円) = 0.343 m(メートル) = 1.125 フィート(フィート)何書記は、多宅ある車両機字の指定ソソフトウェアシステムのいずれかと、リファレンス マイクロフォン、およびサソンドカードを使用しておりなります。Like ソフトウェアをご応用、いただくところこういったソットウェアシステムの多くを適合できます。及びしくは www.ltdjmuipm.com をと扱ください。	2. 飛行した TO8 は前方へ[IMAGE]	TO8 スピーカーの直接思考[IMAGE]定義(時間)は、隠回地点での位置合わせたため、フライングアレートに届出する成分です。

1. ヒューズの格納部 / 電圧の選択: ユニットをパワーソケットに接続する同一 に、各モデルに対応した正しい主電源を 乗用していることを確認してください。 ユニットによっては、250Vと120Vの 2つの近うポジションを切り盛えて使う。 ヒューズの格納部を備えているものがあ ります。正しくない価のヒューズは， 対切に激切な値のヒューズに交換されている必要があります。

2. 故障: Music Tribe ディーラーがお客様のお近くにないときは, musictribe.com の "Support" 内に列出されている、お客様の国の Music Tribe ディストリピューターにコンタクトすることができます。お客様の国がリストにない場合は、同じ musictribe.com の "Support" 内にある "Online Support" でお客様の国が処理できないか、チェックしてみてください。あるいは、商品を返送する前に、musictribe.com で、オンラインの検証請求を変更してください。
