TQ15B - Högtalare Turbosound - Gratis bruksanvisning och manual

Typ av produkt	Passiv subwoofer
Märke	Turbosound
Modell	TQ15B
Högtalare	15 tum
Krävd förstärkning	Extern, kompatibel med Lab Gruppen PLM+ och serie D med Lake förinställningar
Anslutningar	Neutrik SpeakON NL4 (1+/- LF, 2+/- LINK)
Nominell impedans	8 ohm
Material för hölje	Plywood med svart färg
Mått (H x B x D) ca	500 x 600 x 500 mm
Vikt ca	35 kg
Monteringsalternativ	M10 upphängningspunkter, bas för 35 mm stång, halkfria fötter
Typ av förinställning som krävs	Endast Lake
Säkerhet	Sekundärt upphängningssystem obligatoriskt för upphängning
Underhåll	Rengöring med torr trasa
Tillvalstillbehör	Transporthjul, M20 monteringsstång

Vanliga frågor - TQ15B Turbosound

Vilka förstärkare är kompatibla med TQ15B?

TQ15B är kompatibel uteslutande med Lab Gruppen PLM+ och serie D förstärkare som använder Lake förinställningar. Ingen annan förstärkare eller DSP stöds.

Kan jag använda en tredjeparts DSP?

Nej, TQ-seriens högtalare kräver obligatoriskt Lake förinställningar och är inte kompatibla med någon annan DSP eller förstärkare.

Hur kopplar man flera subwoofrar i kedja?

För att driva flera subwoofrar, använd en SUB LINK kabel med koppling: 2+ -> 1+ och 2- -> 1-. Lab Gruppens NL4 dubbelkabelanslutna utgångar kan användas.

Vad är proceduren för säker upphängning?

Använd M10 ögonbultar med gängad stång minst 40 mm. Ett oberoende sekundärt säkerhetssystem bestående av stålkablar är obligatoriskt för att hålla högtalaren vid fel på huvudsystemet.

Kan jag stapla subwoofrarna på golvet?

Ja, TQ15B kan staplas på golvet i vertikal eller horisontell orientering. Spännband rekommenderas som extra säkerhetsåtgärd.

Hur orienterar man Turbosound-logotypen?

Logotypen är monterad på fjäder och kan orienteras manuellt efter högtalarens placering (vertikal eller horisontell).

Var hittar jag Lake förinställningar för TQ15B?

Förinställningarna finns på Lake LOAD-biblioteket (labgruppen.com) eller för nedladdning på turbosound.com.

Vilka kablar ska användas för långa avstånd?

Använd skärmade kablar med minsta tvärsnitt 2,5 mm², helst 4 mm² för långa avstånd eller om total impedans är under 8 ohm. Följ polariteten.

Kan TQ15B användas i linjärt array?

Nej, TQ15B är en subwoofer och kan inte placeras i array. Den kan dock visas i simuleringsprogramvaran EASE Focus 3.

Hur rengör man högtalaren?

Rengör med en torr trasa. Använd aldrig vätskor eller slipande medel.

BRUKSANVISNING TQ15B Turbosound

(2) Viktiga säkerhetsanvisningar

1. His descent is consistent

2. Spara dessa aruixoingar

3. Peltelovamycin

4. Desarle des Volumen- und

5. 10.25.10.19

6. Агенти, не разработить включая

1. Bockera inte ventilationsöppningama.

Installera enligt tilverkarens användningar.

1. Installera eldrig intill värmekäller som

vanme element, vinnkultsintag, spbar eller annan

unfusoring som anger varine (inclusive fortstarkare).

1. Använd endast tillkopplingar och tillbehör som

angels av bilvenkaren

1. Amend endast med

vagn, statie, delsc, halare

använderer kanan, var

fiesiktig, när du Erbyttar kombinationen vagn-approval,

for act förhindra olydestfall

genom stubbling.

1. Kasera produkten på rätt

sätt: den här symbolen indikerar

all produkten inte ska bestas i

nushallsopena, enligt WELT

elektronisk och elektronisk utrustning (EEE). Om den här

sertens avall hangeras på lel sitt kan milion, och

människurs hälla, påverkas negatit på grund av

potentiella risksalstanser som ofta asocieras med III.

infallshanteras produkten diremot på rätt sätt bidrar

Transporträder (Option)

Tack för att du har valt en Turbosound-hödtalanprodukt för din tillampring. Om du vill ha mer information om denna eller någon annan produkt, besök vår webbplats på turbosound.com

Uppackning av högtalaren

Kär du har packat upp enheten ska du noggrant kontrollera om den är skadad. Om en skada upptäcks ska du genast meddela din leverantår om detta. Det är du, mortagaren, som måste ta initiatry till eventuella krav. Behåll alla förpackningar för frambida returförsändelser.

Om den här snabbstartshandledningen

Denna snabbstartshandledning beskriver detaljer om högtalaren TQ15B TQ18B. Dessa anvisningar ska endast användas med dessa komponenter.

Att ha tillgång till dessa instruktioner och förfaranden innebär inte att man har tillständ att använda dem.

Allmän säkerhet

Om produkten används som en del av ett upphängt system och installeras felaktigt och på ett ölämpligt sätt kan personer utsättas för allvarliga hälsorisker och till och med dödsfall. So dessutom till att elektriska, mskaniska och akustiska aspekter diskuteras med kvalificerad och certifierad (av lokala, statliga eller nationella myndigheter) personal innan installationen påbörjas.

Installation och uppställning får endast utföras av kvalificerad och auktoriserad personal som följer gällande lokala, statliga och andra säkerhetsföreskrifter som gäller i ditt land. Om några delar eller komponenter saknas ska du kontakta din återförsäljare innan du försöker installra systemet.

Det är den person som installerar konstruktionen som ansvarar för att se till att upphängnings-/infästningspunkterna är lämpliga för den avsedda användningen.

Vi rekommenderar också att du bokar in Turbosound-utbildning med vårt försäljningspartner- och tillämpningsteam.

Urtrening som används för att ansluta till Turbosounds riggsystem måste vara korrekt klassed och uppfylla bokia, stattiga och andra säkerhetsföreskrifter. Anwänd inte Turbosound riggar med andra typer eller märkön av höglutare. Detta kan ärentlyna säkerhetsstandlarda och Music Tribe Global Brands Ltd kan inte hällas anzverigt för stvaror eller personaktor som oralsak av detta. Modifiera inte tillbelhören och använd dem inte på annat såt än vård som besitarvi denna snabbstartshandledning. Röggkomponenter som levereras som en éel av en komplett konstruktion är inte urbybara och får inte bytas ut mot komponentier nådon annan konstruktion.

Svetsning eller något annat sält att permanent fästa riggkomponentema vid varandra eller vid lädfästpunkter är inte tillåtet. Riggkomponenter eller konstruktioner får endast fästas på Turbosounds högtalarlädor med hjälp av lädfästpunktema.

Music Tribe Global Brands Ltd tar inget ansvar för skador eller personskador till följd av felaktig användning, installation eller drift av produkten. Regelbundna kontroller måste utföras av behörig personal för att säkerställa att systemet förblir i ett säkert och stabilit skick. Om produkten sitter upphängd ska du säkerställa att området under produkten inte trafikeras av människor. Hång inte upp produkten i områden som allmänheten kan komma in i eller använda.

Använd alltid EASE Focus 3-modelleringsprogramvarans fel- och varningsindikationer som referens före installationen.

Sekundära säkerhetsanordningar

Alla högtaire som hängs upp på teatrar, i studior eller på andra platser för arbete och underhällning ska utver den huvudsakliga upphängningsanordningen vara försedda med en fristäende, korrekt klassificord och säkert monterad sekundär säkerhetsanordning. Som sekundärä säkerhetsanordningar får endast stälträdslinor eller stälkedjer med godkünd konstruktion och belastningslassning användas. Plastoverdragna stälträdslinor får inte användas som sekundärä säkerhetsanordningar.

Den sekundära säkerhetsupphängningen måste vara oberoende av de primära upphängningspunktema och kunna bära systemets totala vikt. Den ytterligare säkerhetsanordningen måste vara monterad på ett sådant sätt att högtalaren fängas upp av säkerhetsanordningen utan fall och svängningar om den primära upphängningsanordningen ger vika.

Driftsäkerhet

Förfarandena kräver att två eller flera behöriga personer används.

Gör en lyftplan: Innan ett lyft görs måste du göra en lyftplan som beskriver de exakta steg och förfaranden som kommer att användas.

Planen måste meddelas till alla assistenter och berörda när det påller lyftet så att var och en förstår sitt ansvar.

Följ alla anvisningar som anges på respektive instruktionsetiketter för riggkomponentema och högtalarna.

Når du använder kedjehissar ska du se till att ingen befinner sig direkt under eller i närheten av högtalarna.

Vid monteringen ska du vara uppmärksam på risken för krossning.

Bär lämpliga skyddskläder.

Säkerhetsinspektioner

Inspektera noggrant riggsystemets komponenter och lädor för att se om det finns defekter eller tecken på skador innan du fortsätter att montera den array-grupo som ska hängas upp. Om några delar är skadade eller har tvcksam status, eller om det finns något tvivel om att produktorna fungerar korrekt och är säkra, får de inte användas och måste omedeltart tas ur bruk.

Systemkrav

TQ15B- och TQ18B-subwoofers fungerar som ett passivt system och kräver endast en förstärkarkanal och DSP för normal framåtriktad drift. Kandioxidbasuppsättningar kräver ytterligare förstärkar- och DSP-kanaler.

Alla högtalare i TQ - serien använder uteslutande Lake: förinställningar via Lab Gruppen PLM + och D - seriens L plattformar. Lab Gruppen IPX - serien förinställningar kommer att ges ut vid ett senare tillfälle.

Inga förstärkar- och DSP-plattformar från tredjeparter stöds, inga förinställningsrådata utges eller stöds.

TO-serien har en kraftfull men ändå enkel förinställningsstrategi som utnyttjar de senaste funktionema i LAKE XP-programvaran.

Förinställningsdata nås anlingen via Lake LOAD-bibliotrieb [https://www.labgruppen.com/downloads.html] eller kan hämtas från https://www.turbosound.com/downloads.html

Rekommenderade Lab Gruppen PLM + modeller för Touring tillämpningar är PLM8k44, PLM12k44 och PLM20k44.

För installationer där Lab Gruppens L-modeller i D-serien används kan du använda Lab Gruppens programvara "CAFE" – som kan hämtas från www.labgruppen.com – för att bestämma den optimala förstärkarkonfigurationen för ditt system.

Krav på kabeldragning för systemet

För att undsvika enidligt hög effektföbrukning i förstärkaren bör du använda kraftlig högtalarkabel med en minsta trådstorfik på 2,5 mm ^2 (14 AWG) och helst 4 mm ^2 (12 AWG) för längre sträckor eller där den totala ingångsimpedansen i lädan är mindre än 8 ohm. Vid extrema kabellängder ska du vara medveten om kabelns impedans och resistiva förluster. Använd alltid rätt polaritet.

Använd akta NEUTRIK SPEAKON-KONTAKTER för tillförlitig drift.

Fäst och stöd högtalarkablarna från dina förstärkare till högtalarlådoma så att ingen betydande extra vikt eller sidokraft anbringas på array-gruppen av

ingangsledningarna. Ingangskablar eller lankkablar far aikrig användas för att vinkla array-gruppen eller användas som rigg på nagot satt.

Kablar för subwoofer

NOTERA: Eftersom T015B- och T018B-subwoofers är anslutna 1 + / = LF; och 2 + / = LINK, för att driva fiera kapslingar, rekommenderas det att bygga kablar med SUB LINK-kabel: 2 + -> 1+ och 2 -> 1-.

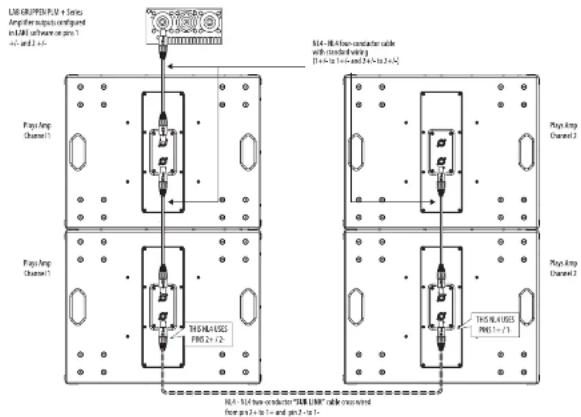

För att driva tvil subvoofers per förstärkarkanal kan standard NL4-änkkablar från Lab Gruppen dubbelkopplade NL4-utgångar (kanal 1 = 1 +,-; kanal 2 = 2 +,-) användas tillsammans med en SUB LINK-kabel. Se kopplingsscheman neden för mer information.

För att driva en subwoofern per förstärkarkanal ansluts en enda NL4-kabel från Lab Gruppen bi-wired NL4-utgångar (Channel 1 = 1 +/-; Channel 2 = 2 +/-) till den första subwoofern, sedan anslutter SUB LINK-kabeln till den andra subwoofern.

Två subwoofers per förstärkarkanal

USB GRUPEF/PU + Series Amplifier outputs configured in LIM1 software or gen 1 +/- and -/- 1 +/- Pays Amp Channel 1 Pays Amp Channel 1 THS N/AUS5 PRO 2 + /2 THS N/AUS5 PRO 1 - /1 THS N/AUS5 PRO 1 - /1 THS N/AUS5 PRO 1 - /1 THS N/AUS5 PRO 1 - /1

Vaming! Det är obligatorskt att använda den officella Lake-fabrksförinstallningen. Om detta inte göres kommer det att leda till fel på komponenterna i T0-högtalarens passiva delningsfilter och omvandlare. Inge andra DSPer eller förstärkare från tredje part stöds

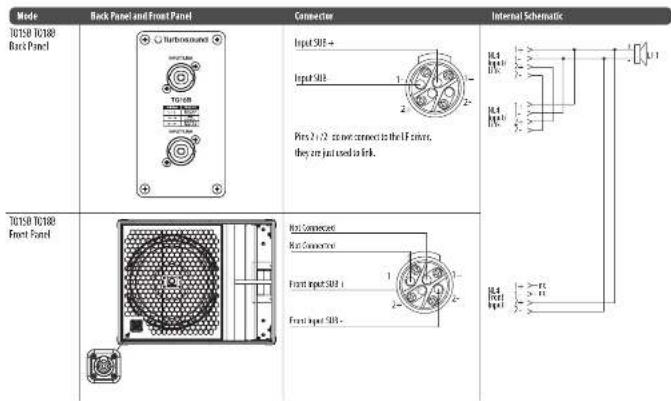

Mode T0150 T0180 Back Panel T0150 T0180 Front Panel Connector Input SUI → Input SUI Pins 2 x 1/2 on own connect to the IF core, they are just used to link. Internal schematic 10.4 10.6 10.8 10.9 11.1 11.3 11.5 11.7 11.9 12.1 12.3 12.5 12.7 12.9 13.1 13.3 13.5 13.7 13.9 14.1 14.3 14.5 14.7 14.9 15.1 15.3 15.5 15.7 15.9 16.1 16.3 16.5 16.7 16.9 17.1 17.3 17.5 17.7 17.9 18.1 18.3 18.5 18.7 18.9 19.1 19.3 19.5 19.7 19.9 20.1 20.3 20.5 20.7 20.9 21.1 21.3 21.5 21.7 21.9 22.1 22.3 22.5 22.7 22.9 23.1 23.3 23.5 23.7 23.9 24.1 24.3 24.5 24.7 24.9 25.1 25.3 25.5 25.7 25.9 26.1 26.3 26.5 26.7 26.9 27.1 27.3 27.5 27.7 27.9 28.1 28.3 28.5 28.7 28.9 29.1 29.3 29.5 29.7 29.9 30.1 30.3 30.5 30.7 30.9 31.1 31.3 31.5 31.7 31.9 32.1 32.3 32.5 32.7 32.9 33.1 33.3 33.5 33.7 33.9 34.1 34.3 34.5 34.7 34.9 35.1 35.3 35.5 35.7 35.9 36.1 36.3 36.5 36.7 36.9 37.1 37.3 37.5 37.7 37.9 38.1 38.3 38.5 38.7 38.9 39.1 39.3 39.5 39.7 39.9 40.1

Programvara för riggning och akustisk simulering

TQ15B TQ18B -högtalaren är inte en array-produkt. Den stöds I Ease Focus 3, är ett akustiksimuleringsprogram som kan hämtas gratis från https://www.afing.eu/en/ease-focus

Säkerhetsvarning: Endast beidrig och certiferaad personal får utforma och installera upphångda konfigurationer.

Felaktig installation kan leda till dödsfall eller permanent personskada

Den TQ158 TQ188 subwoofern har fötter på undersidan för att ställa högtalaren på en plan yta, två integrerade hal för stolpmontering och M10-monteringshäl med monterade insekskruvar.

Pole Mount

Grondstapeling

Turbosound-märket är fjäderbelastat och kan vritas för hand för att passa vertikal eller horizontell placering.

Suspension

Den TQ158 TQ188 subwcofem är utformade med flera interna riggflåspunkter för ett passa många måjliga monteringemetoder i permanenta installationer. Alla lädor kan enkelt hångas upp med hjälp av MTO-lyfhöglesknurvar (tilval) som kopplas till de interna riggpunktema. Ta bort de dimpliga försinästa varvarna och hyt ut dem mot ligeskruvar, som måste ha en ginglinged på minst 40 mm. Lårorna kan hångas upp och ned om det behövs.

Rigging Points

Eyebolts

M10 Shoulder Eyebolt

Montering på stolpe

Iva 35 mm-hål finns för montering på stolpe.

Vi resommenderar sitt du anländer en 35 mm stolpe med en M20 gånga i den medre änden. Den här typen ger større säkerhet och skruvas in I det övre utlapet på subwoofern.

En tillvalssats gör att fyra hjul kan monteras enligt hilden.

Lake-överlägg för förinställningar och tillämpningsanvisningar

Alla högtalare I TQ-seren använder uteslutande Lake XP-förinställningar via Lab Gruppens PLM+- och D-serle-L-plattfönnar och de kommande IPX FIR-X-förinställningarna.

Inga andra förstärkar och DSP plattformar stöds.

TJ-serien har en kraftful men åndå enkel forinställingsstrateg med användning av de senaste funktionenna i LAKE-programvaran billsammans med nya BLEQ-överlägg.

Förinställningsdata näs antingen via Lake Load biblioteket eller kan hämtas från www.turbosound.com

TQ158- och TQ183-subwoofers har var och en individuella envägs passiva FIR-basförinställningar (en kanal DSP/AMP).

VARNING! Kombinera inte TQ15B- och TQ18B-subwoofers med samma förstärkar-/DSP-krets. Om dessa anvisningar inte foljs kan utrustningen skadas.

VARNING! Var noga med utgångspatchningen.

TQ15B- och TQ18B-moduler är baserade på XP-modulen från Lake-programvaran.

Denna snabbstartshandledning avser REV1.1 XP-föinställningama.

Lake programvara V7.0.7 eller senare måste användas.

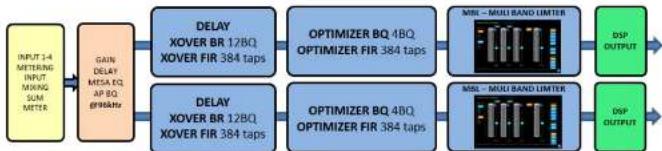

Lake XP-signalnöde:

Hämtningen av Lake Controller inkludetar Lake Controller bruksanvisningen, som är en fullständig handledning för Lake Controller och kompatibel härdzvara, i.e. förstärkare IPLM—serden.

I denna snabbstartshandledning fokuserar vi på Turbosound TQ-seriens arbetsflöde och förinstallningsstrategi och förutsätter grundläggande sunskaper om Lake Controller.
