SUP80 - Pompe Eco-Flo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe submersible de puisard
Marque	Eco-Flo
Modèle	SUP80
Applications	Sous-sols inondés, puits de fenêtre, spas, citernes, puisards
Tension d'alimentation	115 V
Fréquence	60 Hz
Phase	Monophasé
Courant nominal	3.3 A
Puissance	1/2 HP (environ 373 W)
Débit maximal (hauteur nulle)	3 180 GPH (environ 12 000 L/h)
Hauteur de refoulement maximale	27 ft (environ 8.2 m)
Construction	Thermoplastique
Roue	Thermoplastique
Longueur du cordon d'alimentation	10 ft (environ 3 m)
Diamètre maximal des solides pompés	1/8 po (environ 3.2 mm)
Type d'interrupteur	Flotteur
Protection thermique	Oui (arrêt automatique en surcharge, redémarrage après refroidissement)
Disjoncteur recommandé	15 A
Mise à la terre	Obligatoire (fiche avec conducteur de terre)
Dimensions approximatives (H × Diam.)	30 cm × 20 cm
Poids approximatif	6 kg
Garantie	12 mois limitée
Entretien recommandé	Inspection périodique, nettoyage des ouvertures, protection antigel

FOIRE AUX QUESTIONS - SUP80 Eco-Flo

Que faire si la pompe ne démarre pas et émet un bourdonnement ?

Vérifiez d'abord que le disjoncteur n'est pas déclenché et que le fusible est en bon état. Assurez-vous que le niveau d'eau dans le puisard est suffisant pour actionner le flotteur. Vérifiez que le flotteur n'est pas coincé. Si tout est normal, le moteur pourrait être défectueux et nécessite une réparation.

La pompe fonctionne mais ne refoule pas d'eau, pourquoi ?

Vérifiez que le clapet anti-retour est installé dans le bon sens (la flèche doit indiquer le sens d'écoulement). Assurez-vous que la vanne de décharge est ouverte. L'impulseur ou les ouvertures de la volute peuvent être obstrués : retirez la pompe et nettoyez-la. Un verrouillage d'air peut se produire : branchez et débranchez plusieurs fois pour purger l'air.

La pompe ne s'arrête pas après avoir vidé le puisard, que faire ?

Le flotteur est probablement coincé en position haute. Vérifiez qu'il se déplace librement dans le bassin. Si le flotteur est défectueux, remplacez-le.

Le débit d'eau est très faible, quelles sont les causes possibles ?

Les causes possibles incluent : un verrouillage d'air (purgez en démarrant/arrêtant la pompe), une hauteur de refoulement trop élevée, des trous d'entrée obstrués (nettoyez la base), ou un impulseur partiellement bouché (retirez et nettoyez).

Le fusible saute ou le disjoncteur se déclenche au démarrage, pourquoi ?

Cela peut être dû à un impulseur obstrué qui force le moteur à tourner lentement et à surcharger. Nettoyez la pompe. Vérifiez que le calibre du fusible/disjoncteur est de 15 A minimum. Un défaut du stator du moteur est aussi possible.

Le moteur s'arrête après quelques minutes de fonctionnement, que faire ?

Les trous d'entrée dans la base de la pompe sont probablement obstrués. Nettoyez les ouvertures et la crépine si présente. Un impulseur obstrué peut aussi provoquer une surcharge thermique. Vérifiez également que le moteur n'est pas en surchauffe : laissez refroidir 20 minutes avant de réutiliser.

Comment installer correctement cette pompe ?

Placez la pompe dans un puisard propre et ventilé. Raccordez un tuyau de vidange (PVC, acier galvanisé ou cuivre) à la sortie. Branchez la pompe sur un circuit dédié de 15 A avec mise à la terre. N'utilisez jamais de rallonge et ne coupez pas la broche de terre. Assurez-vous que le flotteur peut se déplacer librement.

Quelles sont les conditions d'utilisation à éviter ?

N'utilisez pas la pompe pour des liquides inflammables, des produits chimiques ou corrosifs. Ne laissez pas la pompe ou le système geler. Ne faites pas fonctionner la pompe en continu. Ne retirez pas le carter du moteur ou le joint de l'impulseur, cela annulerait la garantie.

Quelle est la couverture de la garantie ?

La garantie limitée couvre les défauts de matériaux et de fabrication pendant 12 mois à compter de l'achat par le consommateur. Elle ne couvre pas l'usure normale, une mauvaise installation, la corrosion, ou les dommages causés par le gel. Conservez votre facture d'achat originale.

Comment entretenir la pompe pour prolonger sa durée de vie ?

Inspectez périodiquement la pompe et ses composants. Nettoyez les ouvertures d'entrée et l'impulseur si des débris s'accumulent. En hiver, protégez la pompe du gel. Portez des lunettes de sécurité lors de l'entretien. Débranchez toujours la pompe avant toute intervention.

MODE D'EMPLOI SUP80 Eco-Flo

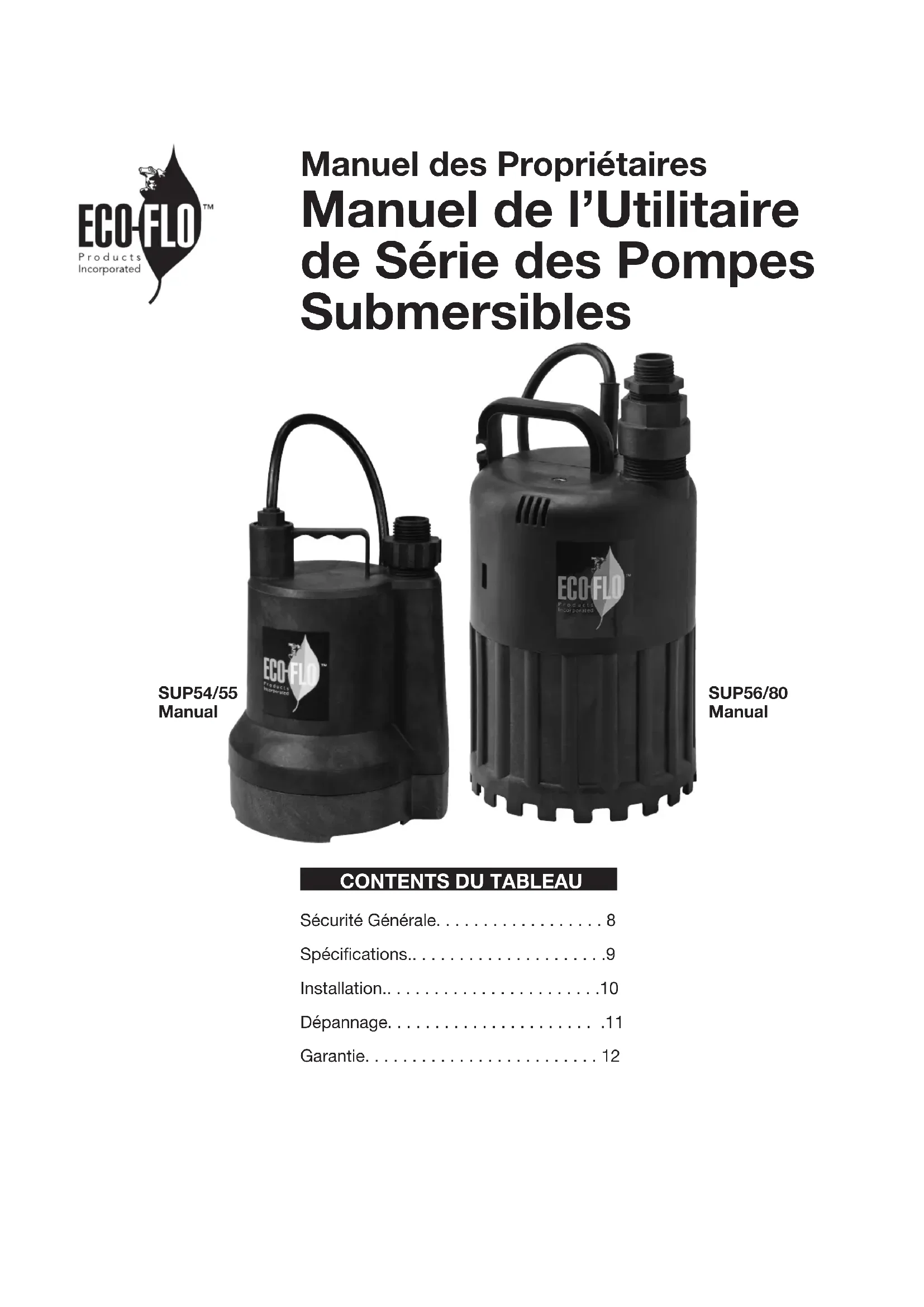

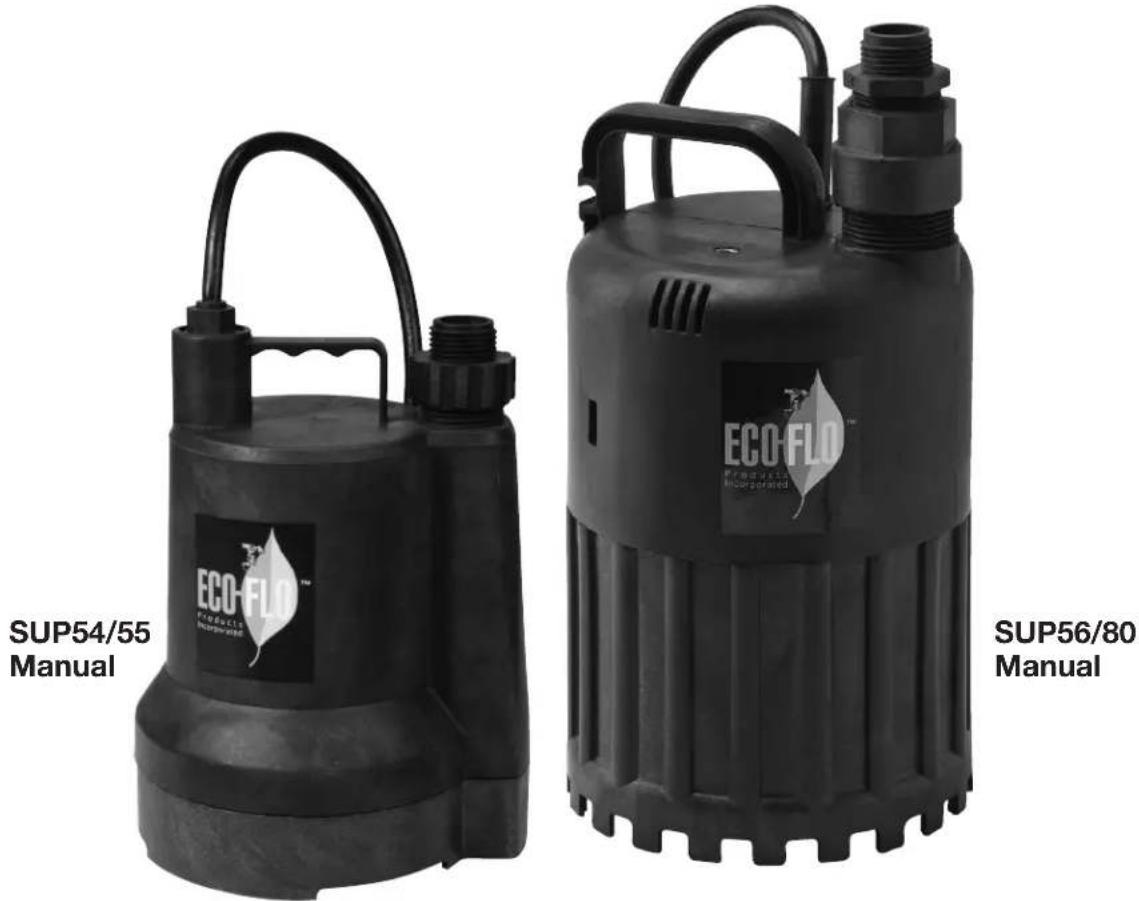

Manuel des Propriétaires

Manuel de l'Utilitaire de Série des Pompes Submersibles

CONTENTS DU TABLEAU

Sécurité Générale....8

Spécifications....9

Installation....10

Dépannage....11

Garantie....12

Avant que vous commencez

Une pompe de puisard est un appareil électrique conçu pour fonctionner dans les environnements humides en soi.

TOUJOURS UTILISEZ UNE ATTENTION EXTREME

lors d'installer ou maintenir ce produit!

Besoin d'Aide: Téléphonez 1-877-326-3561 à

l'aide; Ne Retournez pas au Magasin

SECURITE GENERAL E

Les étiquettes de sécurité des instructions de sécurité importante Lisez et suivez attentivement les instructions de sécurité dans ce manuel et sur la pompe.

Conservez les Instructions – Ce manuel contient les instructions importantes qui devraient être suivies pendant l'installation, l'opération, et l'entretien du produit. Conservez ce manuel pour la référence future.

A! est le symbole d'alerte de sécurité. Lorsque vous voyez ce symbole sur votre pompe ou dans ce manuel, cherchez un des mots-clés suivants et être attentif à la possibilité de blessures corporelles !

ard which, if

qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

er qui, si elle

n'est pas évitée, peut entraîner la mort ou des blessures graves.

NOTICE NOTICE indique que les pratiques ne sont pas liées à des blessures corporelles. Gardez les etiquettes de sécurité dans la bonne condition. Remplacez les étiquettes de sécurité manquantes ou endommagées.

Sécurité générale

Risque des brûures

Ne touchez pas un moteur d'opération. Les moteurs sont conçus pour fonctionner à hautes températures. Pour éviter les brûlures lors d'entretenir la pompe, laissez refroidir pendant 20 minutes après l'arrêt avant de le manipuler.

Ne laissez pas la pompe ou aucun composant du système geler. Faire comme cela va annuler la garantie.

Pompez l'eau seulement avec cette pompe.

Périodiquement, inspectez la pompe et les composants du système.

Portez des lunettes de sécurité en tout temps lorsque vous êtes en train de travailler sur les pompes.

Risque de l'explosion. ADVERTISSEMENT

peut exploser si elle est utilisée comme une pompe de booster.

Pour les parts ou l'aid, téléphonez au Service de clientele de ECO-FLO 1-877 326-3561

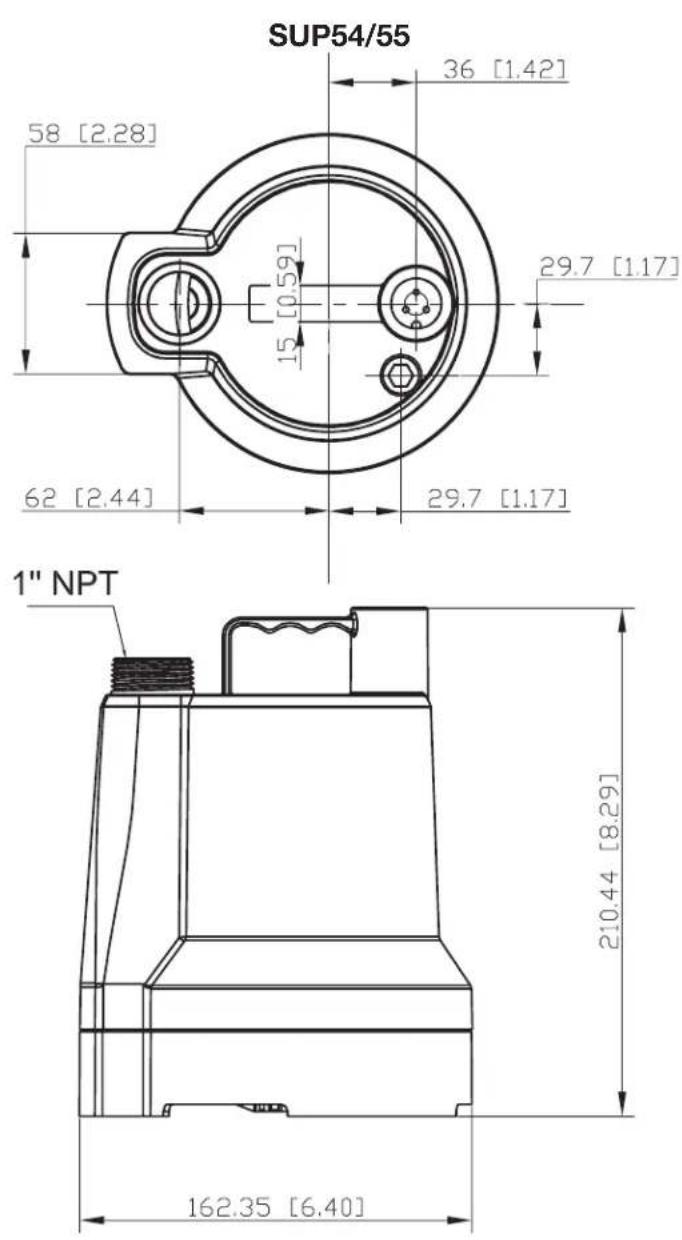

APPLICATIONS

Pour planchers de sous-sol inondé, puits de fenêtre, des spas, des citernes et puisards

SPÉCIFICATIONS ET PERFORMANCES

Modèle	HP	Volt	Ph	Ampères	Capacité (GPH at 0')	Tête Maximale	Construction	Impelleur	Longueur du Cordon	Solides Pompés
SUP54	1/6	115	1	2.9	1680	20'	Thermoplastique	Thermoplastique	10'	1/8"
SUP55	1/4	115	1	3.3	1980	25'	Thermoplastique	Thermoplastique	10'	1/8"
SUP56	1/3	115	1	3.0	2880	25'	Thermoplastique	Thermoplastique	10'	1/8"
SUP80	1/2	115	1	3.3	3180	27'	Thermoplastique	Thermoplastique	10'	1/8"

Pour les parts ou l'aid, téléphonez au Service de clientele de ECO-FLO 1-877 326-3561

INSTALLATION

Ne travaillez pas sur la ADVERTISSEMENT

est débranchée.

pompe jusqu'à la puissance

Ne counez la broche de ADVERTISSEMENT

teur approprié.

terre ou utilisez un adapta-

N'utilisez pas une rallonge.

Le cordon d'alimentation de la pompe doit être connectée à une ligne de terre fondue séparément avec une capacité minimum de 15 ampères. Il peut être connecté à la non-coupe-fusible aux ampères recommandées.

1. Avant d'installer ou de réparer cette pompe, soyez sûr que la source de puissance de la pompe est déconnectée.
2. L'installation et le câblage électrique doivent respecter à l'état et aux codes locaux et doivent être remplis avant d'amorcer la pompe. Vérifiez les organismes communautaires ap propriés, ou contactez les professionnels locaux électriques et de pompes.
3. Appelez un électricien en cas de doute. La pompe doit être connectée à un disjonc teur séparé de 15 ampères ou un bloc de fusible de 15 ampères.

Notez que brancher dans les prises existantes peut entraîner une baisse de voltage au moteur. Cela pourrait causer des fusibles grillés, le déclenchement de surcharge du moteur ou le brûlé du moteur.

1. Une mise à la terre permanente de la pompe à la barre de terre sur le panneau de service est obligatoire. Ces pompes de puisard sont livrés avec un conducteur de terre et une fiche de branchement de type de terre. Ne branchez pas la pompe sur le bloc de puissance jusqu'à ce qu'il met à la terre en permanence.

Pour une sécurité maximale, brancher la pompe sur un circuit équipé d'un dispositif de coupure lors de positionner le fil de terre de la pompe.

1. Le voltage de la puissance doit correspondre au voltage de la pompe.
2. Avant d'installer la pompe, nettoyez le bassin de puisard de l'eau, de débris ou de sédiments.

Puisard doit ADVERTISSEMENT

être ventilée

conformément aux codes de

plomberie locaux. Ces pompes de puisard ne sont pas conçus pour et NE PEUVENT PAS être installé dans des endroits classés comme dangereux.

1. Le suivant peut causer des blessures et / ou des dommages à la pompe et annulera la garantie.

(a) L'utilisation d'une rallonge.

(b) Couper la broche de terre ou utiliser un raccord d'adaptateur.
(c) Travailler sur la pompe ou l'interrupteur lorsque'il est branché.
(d) Retirer le carter de moteur, dévisser l'impelleur, ou autrement retirer le sceau de l'impelleur.
(e) Faire fonctionner la pompe en continu.
(f) Pomper les produits chimiques ou liquides corrosifs.
(g) Pomper l'essence ou d'autres liquides inflammables.

1. Tuyau en plastique PVC peut être installé dans la tuy auterie de sortie. Le tuyau de vidange, en acier galvanisé ou tuyau de cuivre peut être utilisé si on le souhaite. Toute la tuyauterie doit être propre et exempt de toute matière étrangère pour éviter le colmatage.
2. La pompe sera insuffisante si des liquides de suspension contiennent des particules solides plus de 1/8".

RACCORDEMENT DE FIL ELECTRIQUE

ADVERTISSEMENT

Vérifiez que le voltage et la fréquence de la pompe il-

lustrée sur la plaque signalétique correspond à ceux disponibles sur le réseau. L'installateur doit s'assurer que le système électrique est mis à la terre conformément au code.

• Pour une utilisation de porte de sortie, il est nécessaire d'utiliser un câble avec une longueur d'au moins 8 '. La fiche et la connexion doivent être protégés contre les projections d'eau. Avant d'utiliser la pompe, l' in spectez visuellement toujours ( surtout le câble de puissance et la fiche)
• N'utilisez pas la pompe si elle est endommagée
• Si la pompe est endommagé, faites-le examiner par un centre de service agréé.
• Assurez-vous que les connexions électriques sont protégés contre les inondations. Protégez la fiche et le câble de puissance des bords chauds ou forts.

ADVERTISSEMENT

Le câble de puissance doit être remplacé par du person-

nel qualifié. Mise à la terre: La fiche du câble de puissance a un double contact de terre, de sorte que la terre peut être réalisée simplement en insérant la fiche.

PROTECTION DE SURCHARGE

Cette série de pompe est doté d'un interrupteur de protection thermique. La pompe arrête en cas d'une condition de surcharge. Le moteur redémarre automatiquement après qu'il ait refroidi. Si elle ne démarre pas automatiquement, débranchez la pompe et rebranchez-le.

DÉPANNAGE (Attention: couper la puissance de la pompe)

PROBLEMES	CAUSES/SOLUTIONS POSSIBLES
LA POMPE NE MARCHE PAS ET FAIT UN BRUIT DE BOURDONNEMENT	Le disjoncteur de ligne est éteint, ou fusible est grillé ou en vracLe niveau d'eau dans le puisard n'a pas atteint le niveau liant comme indiqué dans le dessin d'installation.Le cordon de la pompe ne fait pas de contacts dans le réceptacle.Le flotteur est coincé. Il devrait fonctionner librement dans le bassin.Si tout de dessus est OK, et puis, le moteur pourrait être défectueux.
LA POMPE MARCHE MAIS NE FOURNIT PAS D'EAU	Vérifiez si le clapet est installé à l'envers.La flèche sur la vanne doit pointer en direction de l'écoulementLa soupape d'arrêt de décharge (si utilisée) peut être fermée.L'impelleur ou les ouvertures de volute sont totalement ou partiellement obstrués Retirez la pompe et nettoyez.La pompe est verrouillée à air. Démarrez et arrêtez plusieurs fois par brancher et débrancher le cordon. Vérifiez le venteau bouché dans la boîte de pompe.Les trous d'entrée dans la base de la pompe sont bouchés. Retirez la pompe et nettoyez les ouvertures.La distance de pompage vertical est trop élevée. Réduisez la distance ou changez des raccords de décharge de la pompe.
LA POMPE MARCHE ET POMPE DU PUISARD,MAIS N'ARRETE PAS	Le flotteur est coincé en position vers le haut.Assurez-vous que le flotteur fonctionne librement dans le bassin.l'interrupteur à flotteur défectueux. Remplacez l'interrupteur à flotteur.
LA POMPE MARCHE MAIS FOURNIT SEULEMENT UNE PETITE QUANTITE D'EAU	La pompe est verrouillée à air. Démarrez et arrêtez plusieurs fois par brancher et débrancher le cordon. Vérifiez le venteau bouché dans la boîte de pompe.La distance de pompage vertical est trop élevée. Réduisez la distance ou changez des raccords de décharge de la pompe. Les trous d'entrée dans la base de la pompe sont bouchés. Retirez la pompe et nettoyez la passoire et les ouvertures.L'impelleur ou les ouvertures de volute sont totalement ou partiellement obstrués Retirez la pompe et nettoyez.L'impelleur de la pompe est partiellement bouchée, provoquant le moteur à course lente et la surcharge. Retirez la pompe et nettoyez.
LE FUSIBLE SAUTE OU LE DISJONCTEUR DEB-RANCHE QUAND LA POMPE COMMENCE	L'impelleur de la pompe est partiellement bouchée, provoquant le moteur à course lente et la surcharge.Retirez la pompe et nettoyez.Le stator du moteur peut être défectueux.Fusesizeorcircuit breakermaybetoosmall.(mustbe15 amps).L'impelleur ou les ouvertures de volute sont totalement ou partiellement obstrués Retirez la pompe et nettoyez.
LA MOTEUR MARCHE POUR UN TEMPS COURT,ET PUIS ARRETE	Inletholesinpumpbaseareclogged.Removepumpandcleanthe openings.L'impelleur de la pompe est partiellement bouchée, provoquant le moteur à course lente et la surcharge.Retirez la pompe et nettoyez.Le stator du moteur peut être défectueux.L'impelleur ou les ouvertures de volute sont totalement ou partiellement obstrus. Retirez la pompe et nettoyez. Nettoyez la passoire si l'une est installée aussi.

PRECAUTIONS ELECTRIQUES

Avant de réparer une pompe, coupez le disjoncteur de puissance principale et puis debranchez la pompe toujours. Assurez-vous que vous n'êtes pas debout dans l'eau et portez des chaussures à semelle de protection isolés, dans des conditions inondées. Contactez votre compagnie d'électricité locale ou un électricien agréé qualifié pour déconnecter le service électrique avant de pomper le retrait.

Pour les parts ou l'aid, téléphonez au Service de clientele de ECO-FLO 1-877 326-3561

GARANTIE

Conservez la facture d'achat d'origine pour la garantie d'admissibilité

La Garantie Limitée

Le fabricant garantit à l'acheteur original ( «Acheteur» ou «Vous » ) que ses produits sont exempts de défauts de matériaux et de fabrication pour une période de douze (12) mois à compter de la date de l'achat par le consommateur. Si, dans les douze (12) mois à compter de l'achat au détail original, tout produit s'avère défectueux, il doit être réparé ou remplacé, au choix du fabricant, dépend des modalités et conditions énoncées dans les présentes. Notez que cette garantie limitée s'applique aux défauts de fabrication seulement et non à l'usure normale. Tous les appareils mécaniques ont besoin de pièces et de service périodiques pour marcher le puit. Cette garantie limitée ne couvre pas les réparations quand l'usure normale a épuisé la durée d'une partie ou de l'équipement.

L'étiquette facture d'achat et la garantie du produit d'origine des informations sont nécessaires pour déterminer

l'admissibilité garantie. L'admissibilité est basée sur la date d'achat ou d'un produit d'origine - pas la date de remplacement sous la garantie. La garantie est limitée à la réparation ou le remplacement du produit acheté d'origine seulement, pas le produit de remplacement (c'est à dire le remplacement d'une garantie autorisé par achat).

L' acheteur paie tout retrait, l'installation, la main-d'œuvre, le transport et les frais accessoires.

Les réclamations faites sous la garantie seront faites en retournant le produit au magasin de détail où il a été acheté ou à l'usine immédiatement après la découverte ou tout défaut allégué. Le fabricant prendra alors les mesures correctives aussi rapidement qu'il est raisonnablement possible. Aucune demande de service ne sera acceptée si elle est reçue plus de 30 jours après l'expiration de la garantie. La garantie n'est pas transférable et ne s'applique pas aux produits utilisés dans des applications commerciales / de location.

Les termes et les conditions généraux; Les limitations de recours

Vous devez payer tous les travaux et les charges nécessaires au remplacement du produit couvert par cette garantie.

Cette garantie ne s'applique pas à ce qui suit: (1) les actes de Dieu; (2) les produits qui, dans le seul jugement de fabricant, ont fait l'objet de négligence, d'abus, d'un accident, une mauvaise utilisation, l'altération ou la modification; (3) les défaillances dues à une mauvaise installation, l'exploitation, l'entretien ou le stockage; (4) l'application, l'utilisation, ou le service atypique ou non approuvé; (5) les défaillances causées par la corrosion, la rouille ou d'autres matières étrangères dans le système, ou le fonctionnement à des pressions supérieures à la limite maximale recommandée.

Cette garantie définit la seule obligation du fabricant et le recours exclusif de l'acheteur des produits défectueux.

Le fabricant ne peut être tenu responsable des dommages indirects, accessoires, ou continent que ce soit. Les précédentes garanties limitée sont exclusives et au lieu de toutes les autres garanties expresses et implicites, y compris mais non limité aux garanties implicites de qualité marchande et d'adéquation à un usage particulier. Les précédentes garanties limitée ne doivent pas s'étendre au-delà de la durée prévue aux présentes.

Certains états ne permettent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs ou les limitations limitations sur la durée d'une garantie implicite, de sorte que les limitations ou les exclusions ci-dessus peuvent ne pas vous concerner. Cette garantie vous donne des droits légaux spécifiques et vous pouvez également avoir d'autres droits qui varient d'un État à l'autre.
