MODE D'EMPLOI TX295659 Merax
FRA l'achat de votre nouveau Ride-On. Cette voiture à chevaucher offrira à votre enfant de nombreux kilomètres de plaisir. Pour vous assurer, à vous et à votre conducteur, une conduite en toute sécurité, nous vous demandons de lire attentivement ce manuel et de le conserver pour référence ultérieure. Suivez les recommandations de ce manuel, elles sont conçues pour améliorer la sécurité et le fonctionnement de votre véhicule porteur et de son conducteur. Spécification La batterie 12V7AH X1 Chargeur 12V1000mA Moteur 550-13000 Moteur de direction 390-5000
Âge approprié : Temps de charge : Capacité de chargement : Taille de voiture : La rapidité : 3+ ans 8~12 h (pour la première fois seulement 4-6 h) 100kg 1235*703*713 MM 3-7 km/h À propos de votre nouveau véhicule 1NON.
Carrosserie du véhicule
Dans le sac d'accessoires
Dans le sac d'accessoires
Tringlerie de barre lumineuse
Support de barre lumineuse
Plaque de coffre arrière
Dans le sac d'accessoires
Support de pare-chocs avant
Tringlerie de pare-chocs avant
CONSEIL : Certaines pièces illustrées sont assemblées des deux côtés du véhicule.

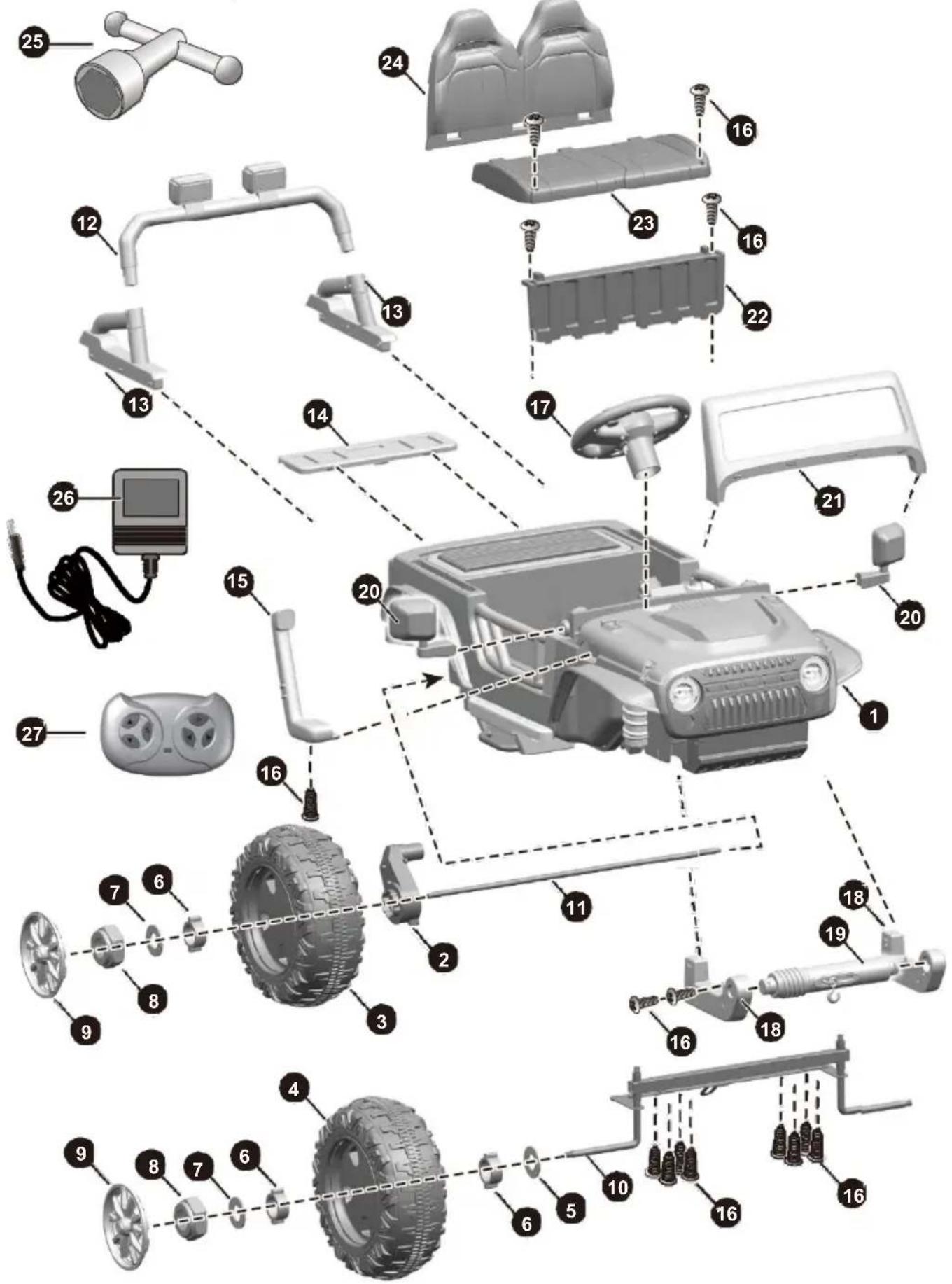

Schéma des pièces 3Sécurité
ATTENTION!Retournez la carrosserie du véhicule. Retirez les rondelles et les contre-écrous de l'essieu arrière. CONSEIL : L'essieu arrière est verrouillé sur le côté de la carrosserie.

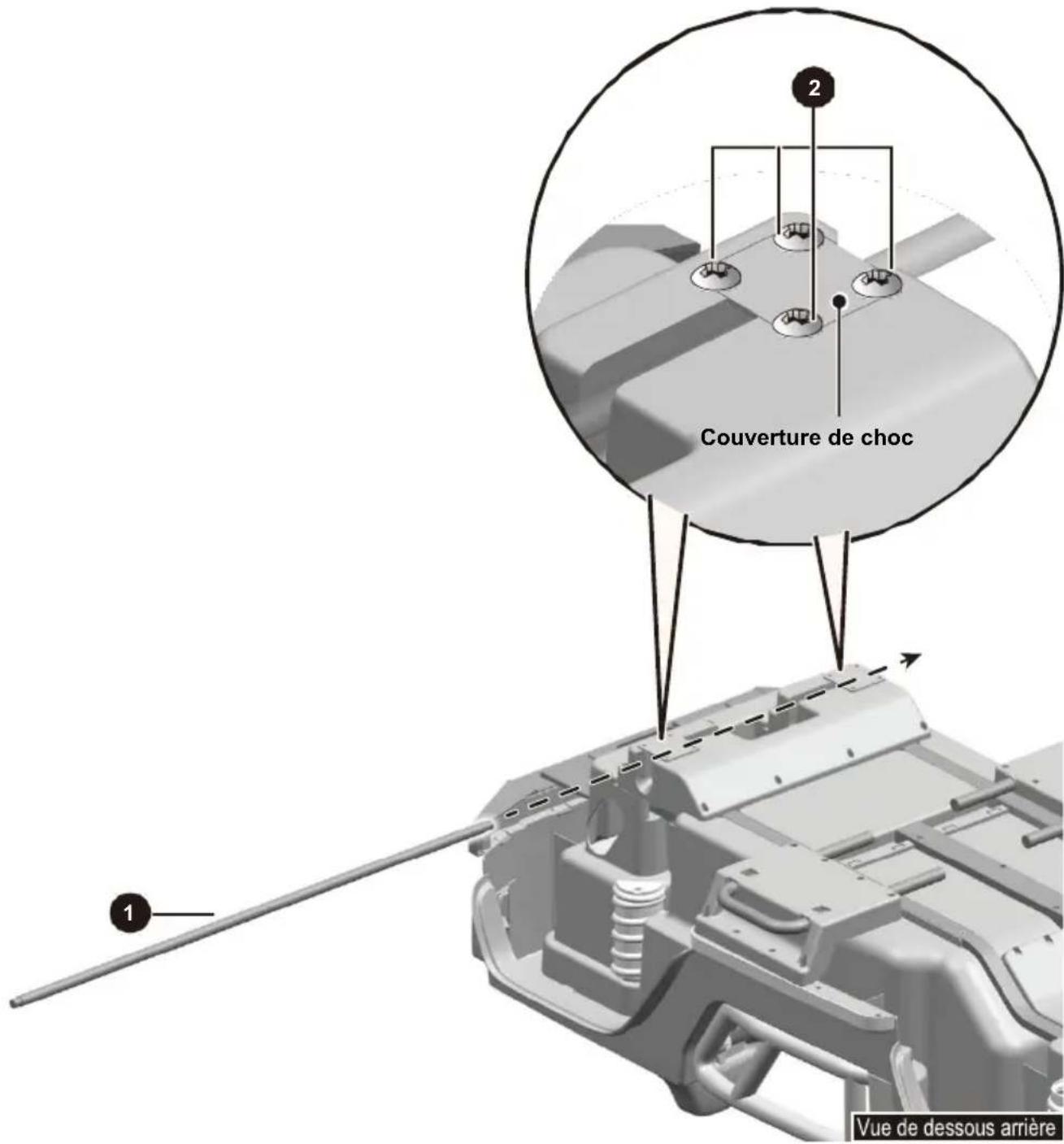

1. Insérez l'essieu arrière dans les trous de la carrosserie du véhicule. Si l'essieu
arrière ne peut pas être inséré, veuillez desserrer les vis sur les deux couvercles d'amortisseur et réessayer.
2. Resserrez les vis sur les deux couvercles d'amortisseur après avoir inséré
l'essieu arrière. Fixez l'essieu arrière
Couverture de choc 11. Faites glisser une boîte de vitesses sur l'essieu arrière (« la boîte de vitesses étiquetée R » doit être adaptée au côté « R » de la carrosserie du véhicule ; la boîte de vitesses étiquetée « L » doit être adaptée au côté « L » de la carrosserie du véhicule), et faites passer le moteur et le connecteur de la boîte de vitesses dans le plus grand trou de la carrosserie du véhicule. 2. Faites glisser la roue arrière sur l'essieu arrière. Et gardez la roue arrière en correspondance avec la boîte de vitesses. 3. Faites glisser une bague sur l'essieu arrière, en la faisant également correspondre à la roue arrière. 4. Faites glisser la rondelle Ø12 sur l'essieu arrière. 5. Serrez un contre-écrou à l'extrémité de l'essieu arrière avec une clé. Répétez l'opération pour l'autre roue arrière. 6. Montez les enjoliveurs sur les roues arrière.

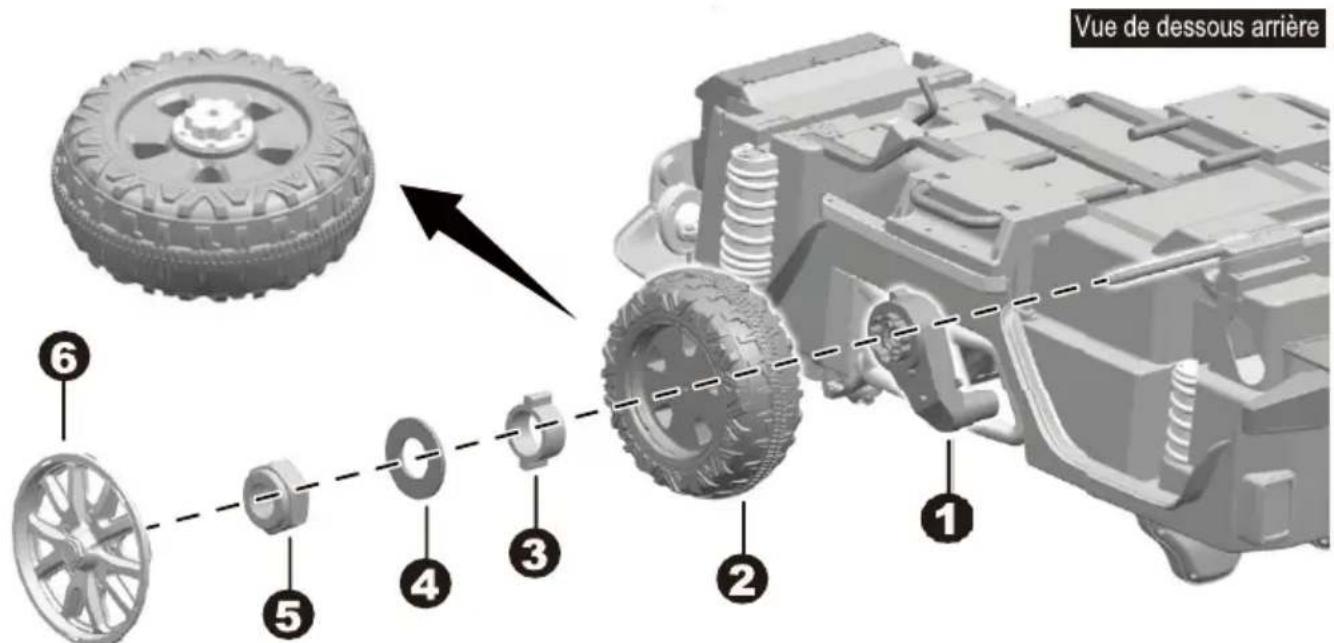

Fixez les roues arrière

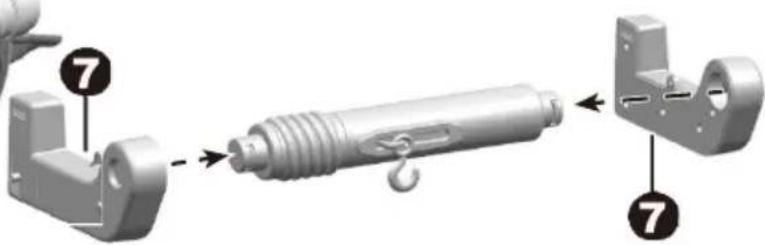

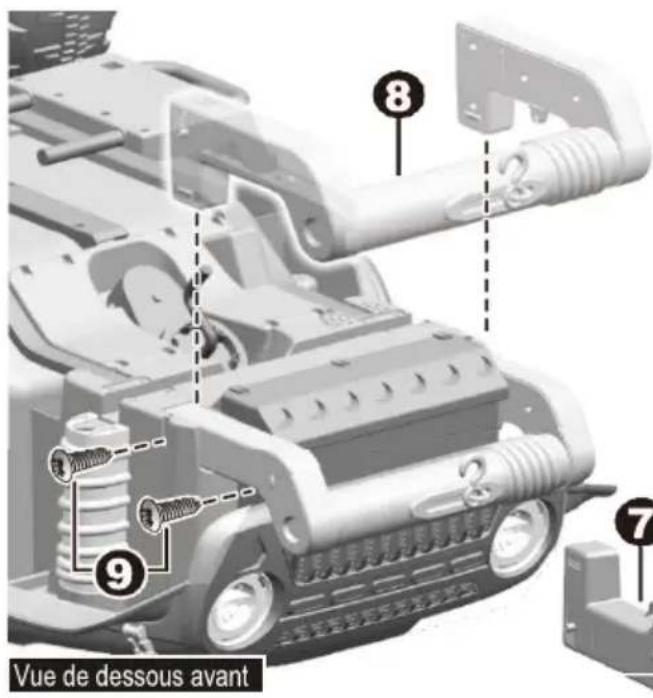

Montez les supports de pare-chocs avant sur la tringlerie de pare-chocs avant.
Montez l'ensemble de pare-chocs avant sur la carrosserie du véhicule.
Insérez deux vis Ø4x16 et serrez avec un tournevis de chaque côté.1. Montez l'essieu avant sur la carrosserie du véhicule.
2. Assurez-vous que l'extrémité pliée de la colonne de direction passe à travers le
trou sur la tringlerie de l'essieu avant. Faites glisser une rondelle sur la colonne de direction, insérez une goupille fendue (dans le sac d'accessoires) dans le trou de la colonne de direction, repliez les extrémités des goupilles fendues à l'aide d'une pince à bec long (non incluse).
3. Insérez huit vis Ø4x16 et serrez.
4. Faites glisser la rondelle Ø12 sur l'essieu avant.
5. Faites glisser une douille sur l'essieu avant.
6. Faites glisser une roue avant sur l'essieu avant.
7. Faites glisser une bague sur l'essieu avant.
8. Faites glisser la rondelle Ø12 sur l'essieu avant.
9. Serrez un contre-écrou à l'extrémité de l'essieu avant avec une clé.
10. Montez l'enjoliveur sur la roue avant.
Répétez la procédure 4-10 pour assembler la roue avant de l'autre côté. Fixez les roues avant 7Tourner la carrosserie du véhicule à l'endroit. 1. Montez la cheminée dans le trou sur le côté droit de la carrosserie du véhicule. 2. Insérez une vis Ø4x16 à travers la carrosserie du véhicule et dans la cheminée, et serrez avec un tournevis. Redressez la carrosserie du véhicule. 3. Branchez les deux connecteurs du volant dans les deux connecteurs du trou dans la carrosserie du véhicule. 4. Insérez les connecteurs branchés dans le trou au-dessus de la tringlerie du volant. 5. Insérez le volant dans la tringlerie du volant, poussez jusqu'à ce que vous entendiez un "clic" en place.
Fixez la cheminée et le volant 8Redresser la carrosserie du véhicule.

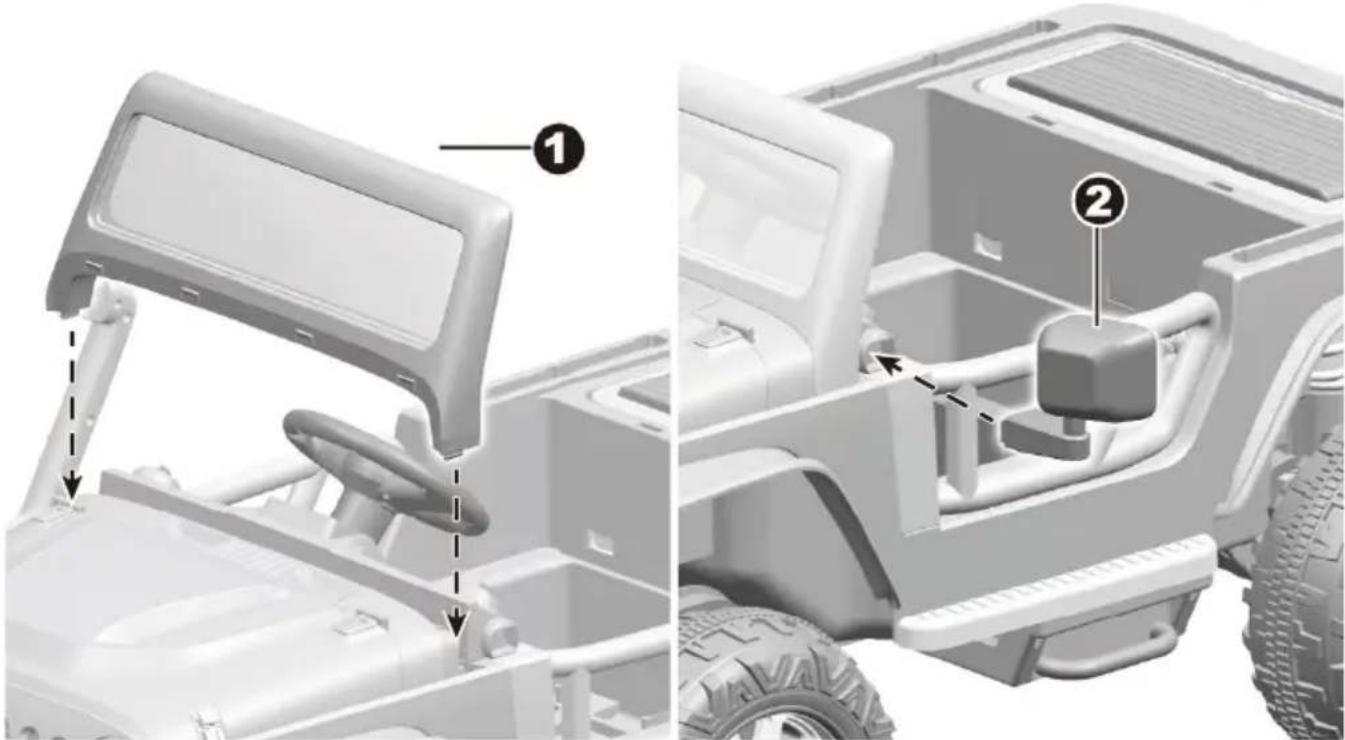

1. Insérez les languettes du pare-brise dans les trous de la carrosserie du
véhicule, poussez jusqu'à ce que vous entendiez un "clic" en place.
2. Insérez le rétroviseur dans le trou sur le côté de la carrosserie du véhicule,
poussez jusqu'à ce que vous entendiez un "clic" en place. Répétez l'opération pour l'autre miroir.

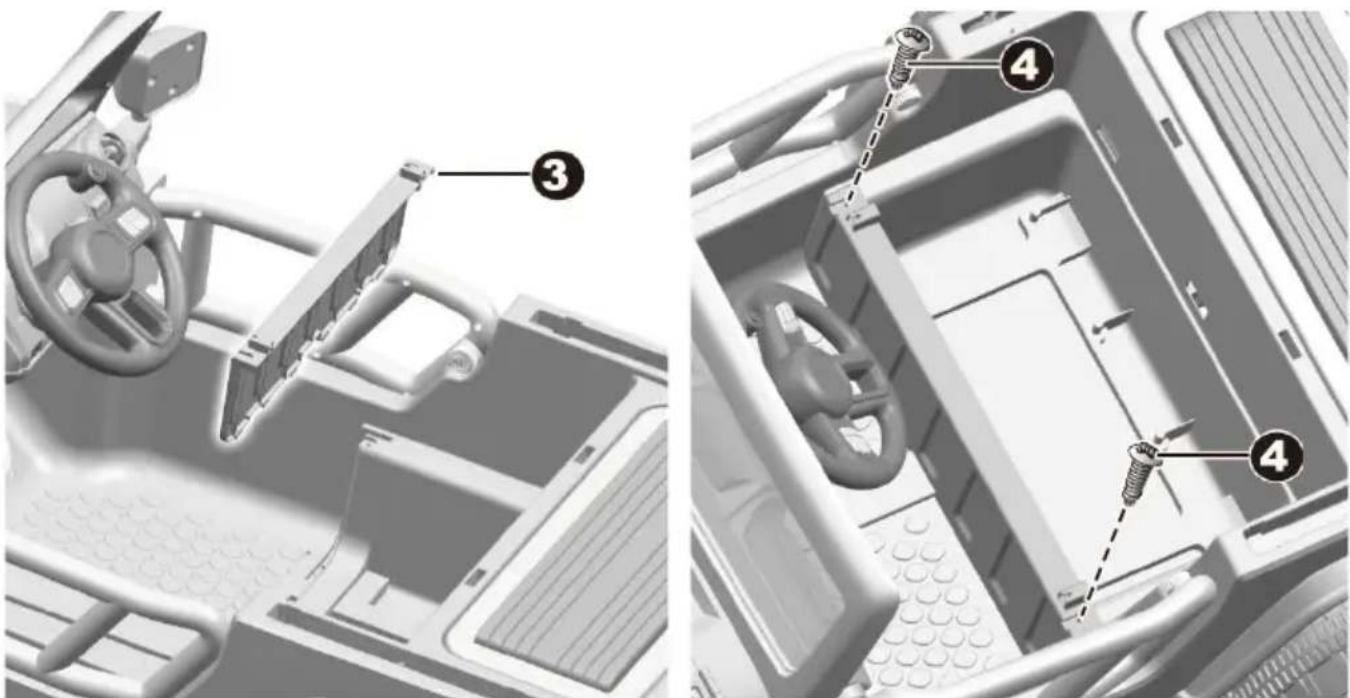

3. Monter la planche de siège sur la carrosserie du véhicule.
4. Insérer deux vis Ø4x16 et serrer.
Fixez le pare-brise, les rétroviseurs et le siège
91. Montez le siège sur le dossier du siège.
2. Insérez les languettes du dossier du siège dans les trous de la carrosserie du
3. Insérez deux vis Ø4x16 à travers le siège et dans les trous sur le dessus de la
planche du siège. Serrez-les avec un tournevis.

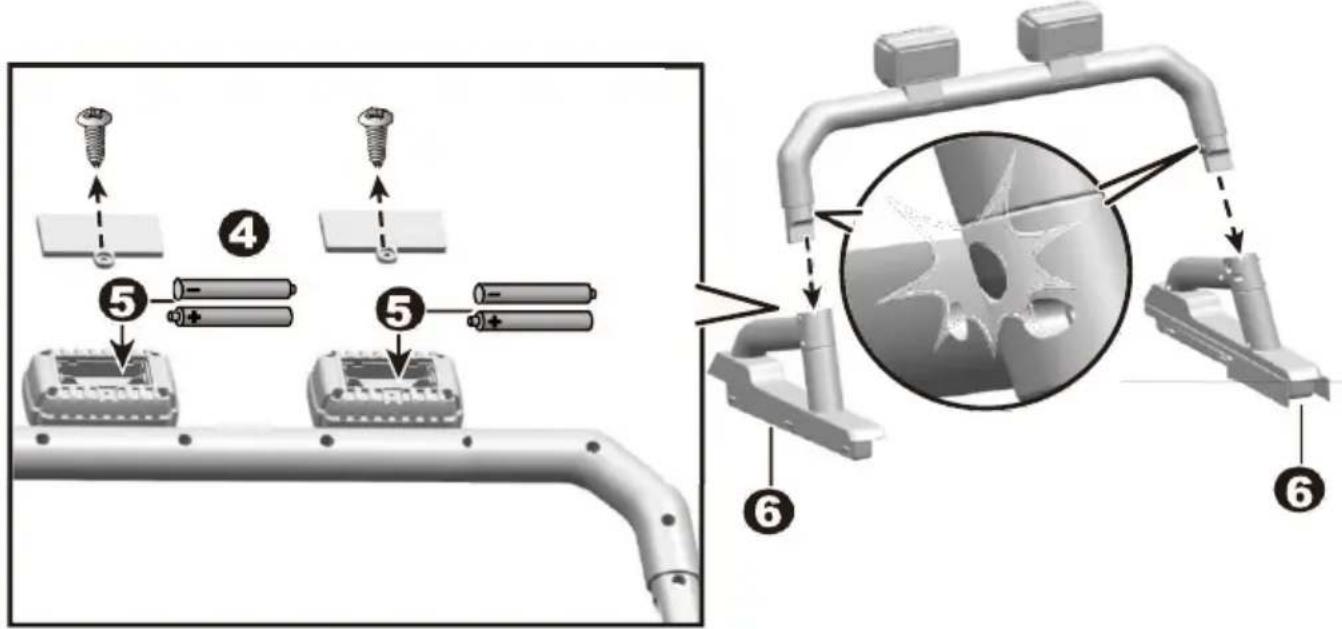

4. Utilisez un tournevis pour dévisser les vis à l'arrière de la tringlerie de la barre
5. Insérez 2x1,5 piles AA (Non inclus) dans leurs polarités correctes. Reportez-
vous aux informations sur la batterie à la page 4. Et replacez le couver clé de la batterie.

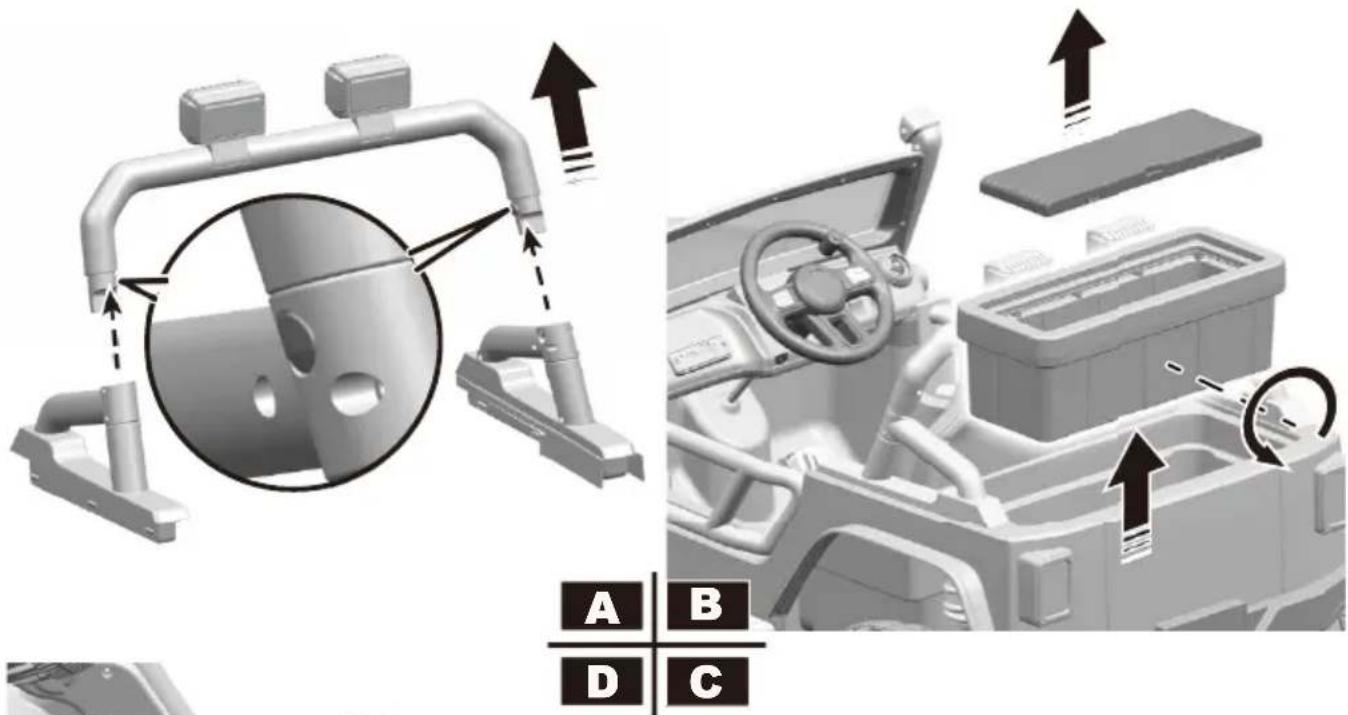

6. Montez les supports de la barre lumineuse sur la tringlerie de la barre
lumineuse. Et assurez-vous que les verrous à l'intérieur de la tringlerie de la barre lumineuse s'enclenchent dans les trous de chaque support de barre lumineuse.
Fixez le siège et la barre lumineuse
101. Montez l'ensemble de barre
lumineuse sur la carrosserie du véhicule. Poussez jusqu'à ce que vous entendiez un "clic".

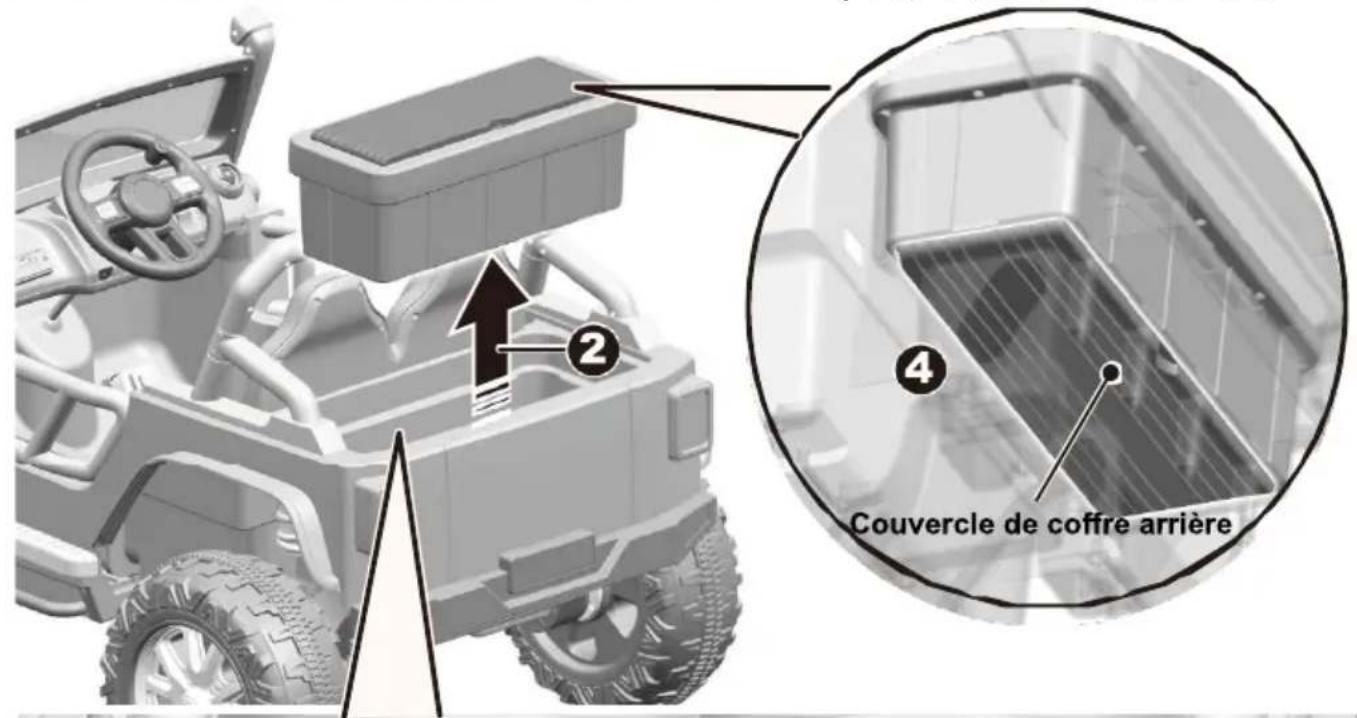

2. Retirez le coffre arrière de la
carrosserie du véhicule.

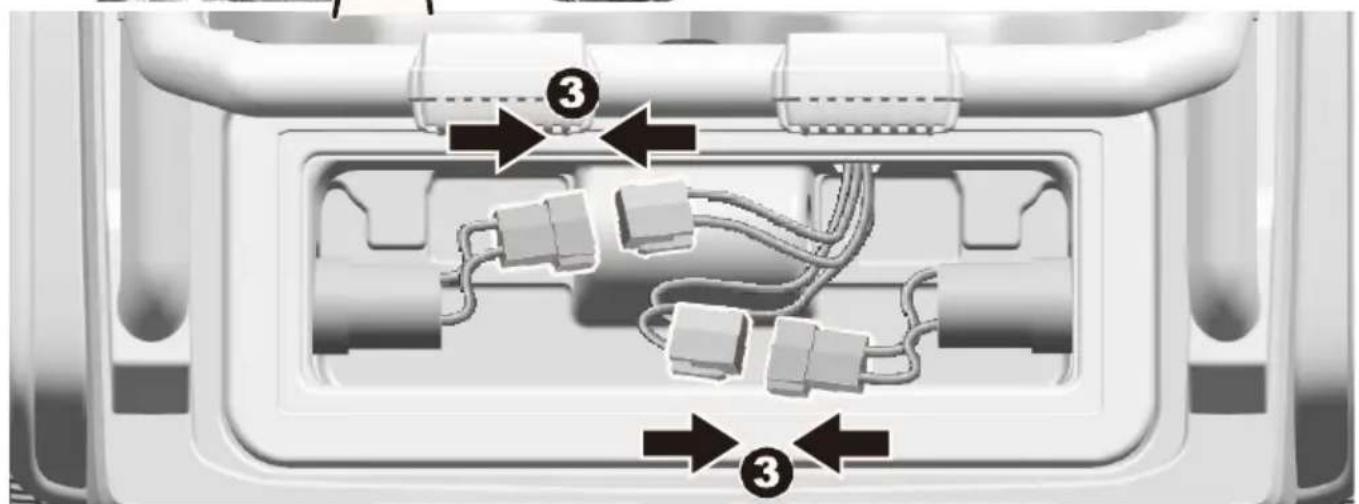

3. Branchez les deux connecteurs
des moteurs dans les connecteurs de la carrosserie du véhicule.
4. Astuce : Le couvercle du coffre
arrière peut également être placé sous le coffre arrière. Connectez les boîtes de vitesses arrière
111. "Encliquetez" la plaque de coffre arrière dans les fentes du coffre arrière.
2. Remplacer le coffre arrière.
3-4. Desserrez les crochets du capot des deux côtés du capot. Et ouvre le capot.
5. Branchez le connecteur rouge du véhicule dans le connecteur rouge de la
batterie comme indiqué ci-dessus. Fixez la plaque de coffre arrière et connectez l'alimentation

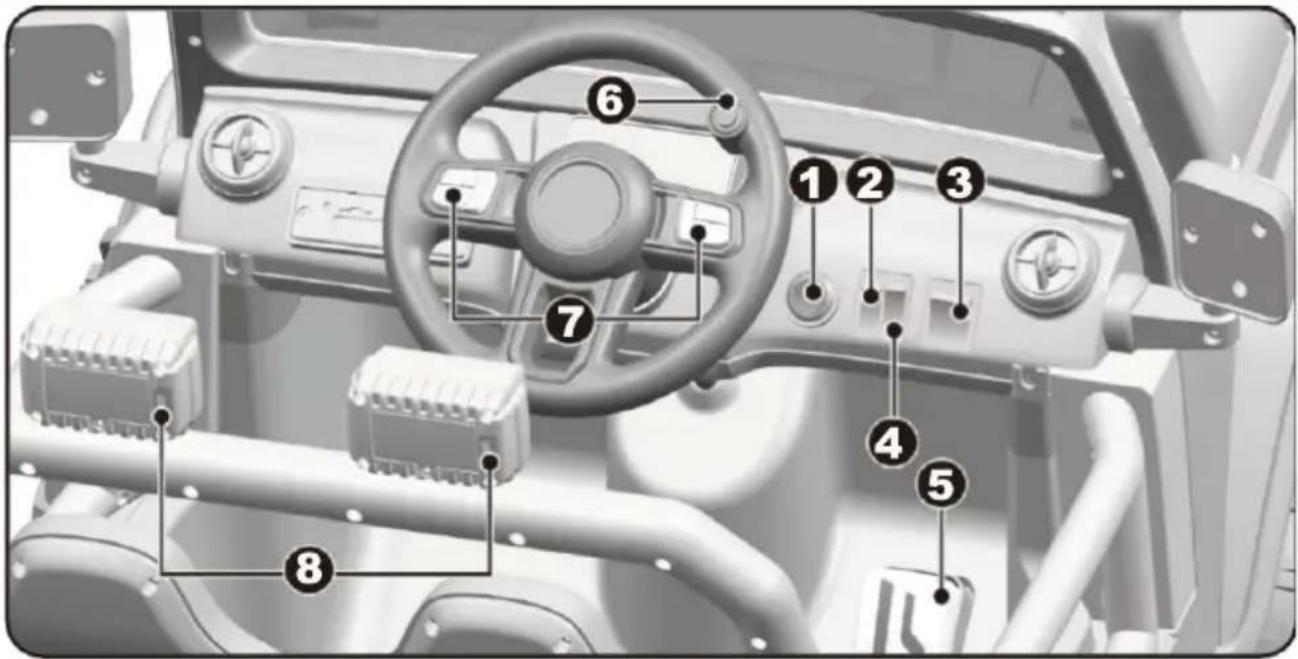

121. Bouton d'alimentation : Allume et éteint le produit.
2. Commutateur parent-enfant :
● Passez en position haute, laissez uniquement la pédale d'accélérateur (n° 5) contrôler le mouvement du produit. Le bouton d'accélérateur ne fonctionnera pas. ● Passez en position basse, laissez uniquement le bouton d'accélérateur (n° 6) contrôler le mouvement du produit. La pédale d'accélérateur ne fonctionnera pas. CONSEIL : Le bouton d'accélérateur ne peut être utilisé que par un adulte.
3. Commutateur avant/arrière : Modifie la direction dans laquelle le véhicule se déplace
de la marche avant à la marche arrière. ● Pour faire avancer le véhicule, placez le levier en position haute. ● Pour faire reculer le véhicule, placez le levier en position basse.
4. Commutateur haute/basse vitesse : Actionne le produit pour avancer à haute ou
basse vitesse. CONSEIL : Le produit est conçu pour fonctionner à basse vitesse uniquement en marche arrière.
5. Pédale d’accélérateur : Applique la puissance (vitesse) au produit.
● Pour déplacer le produit, appuyez sur la pédale vers le bas. ● Pour freiner ou ralentir, relâchez la pression de la pédale.
6. Bouton d'accélérateur : applique la puissance (vitesse) au produit.
● Pour déplacer le produit, appuyez sur le bouton vers le bas. ● Pour freiner ou ralentir, relâchez la pression du bouton. 7. Boutons sonores : Appuyez pour entendre le son ou le klaxon.
8. Boutons lumineux de recherche : Allumer et éteindre les lumières de recherche.
CONSEIL : Les fonctions des 4 boutons situés sur le côté gauche du volant, de gauche à droite, sont : changement de mode (Musique & Bluetooth), lecture suivante, volume -, volume +. Utilisation
● Arrêtez toujours le véhicule lorsque vous changez de vitesse ou de direction pour éviter d'endommager les engrenages et le moteur. ● HAUTE VITESSE : assurez-vous que votre enfant sait comment diriger, démarrer et arrêter le produit et connaît les règles de conduite en toutesécurité. IMPORTANTFixez les piles du contrôleur Soulevez la porte du compartiment des piles à l'arrière du contrôleur et insérez deux piles AAA (LR03). Piles non incluses. Reportez-vous aux informations sur la batterie à la page 4.
1. Construire une connexion
Appuyez longuement sur les boutons avant et arrière pendant 3 secondes et l'indicateur de vitesse clignote. Ensuite, allumez le véhicule, l'indicateur de vitesse s'allume longtemps, signifie que la connexion est réussie. Si l'indicateur de vitesse n'affiche aucune réponse, cela signifie que la connexion a échoué. Remplacez les piles et réessayez.
Appuyez sur le bouton pour arrêter le véhicule, appuyez à nouveau pour desserrer le frein.
3. Bouton de sélection de vitesse
L'interrupteur commande au véhicule de se déplacer à vitesse faible, normale ou élevée. Note : cet interrupteur ne fonctionnera pas pendant que votre véhicule recule. Attention :
- Laissez la télécommande au ralenti pendant environ 10 secondes, elle s'éteindra automatiquement.
- Reconstruire la connexion lorsque vous remplacez les piles de la télécommande. Utilisation

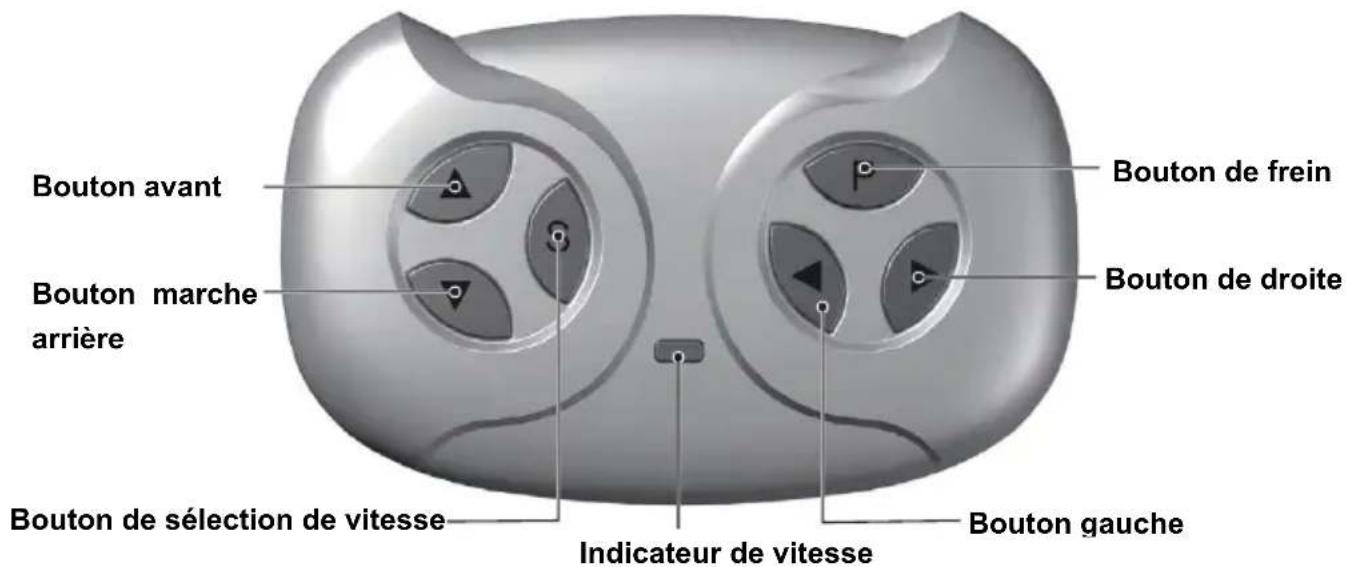

ATTENTION La télécommande ne peut être utilisée que par des adultes. Bouton avant Bouton marche arrière Bouton de frein Bouton de droite Bouton gauche Indicateur de vitesse Bouton de sélection de vitesseA. Appuyez sur les verrous à l'intérieur de la tringlerie de la barre lumineuse tout en retirant la tringlerie de la barre lumineuse. B. Retirez le couvercle du coffre arrière et le coffre arrière. C. Retournez le coffre, replacez le coffre arrière et le couvercle. D. Retirez les pédales pour adultes des deux côtés du produit. E. En mode adulte, utilisez le bouton d'accélérateur sur le volant pour contrôler (déplacer/arrêter) le produit. Utilisation-Mode adulte
Éteignez le produit lors de la charge. Avant la première utilisation, vous devez charger la batterie pendant 4 à 6 heures. Ne rechargez pas la batterie plus de 10 heures pour éviter de surchauffer le chargeur. Lorsque le véhicule commence à rouler lentement, rechargez la batterie. Après chaque utilisation ou une fois par mois, temps de recharge minimum de 8 à 12 heures, moins de 20 heures au maximum. Utilisez la seule batterie rechargeable et le seul chargeur fournis avec votre véhicule. NE JAMAIS remplacer la batterie ou le chargeur par une autre marque. L'utilisation d'une autre batterie ou d'un autre chargeur peut provoquer un incendie ou une explosion.

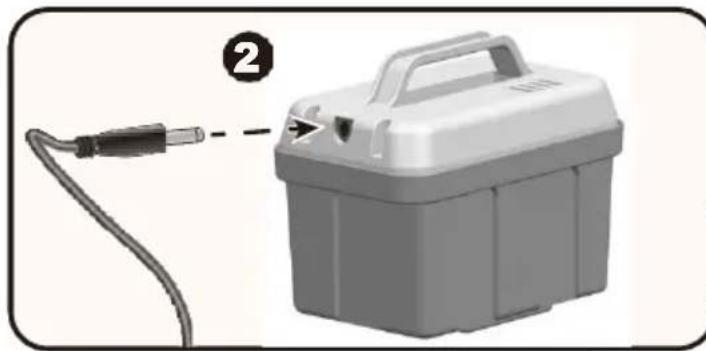

N'utilisez pas la batterie ou le chargeur pour un autre produit. 1. Desserrez les crochets du capot des deux côtés du capot et ouvrez le capot. 2. Branchez le port du chargeur dans la prise d'entrée (la prise se trouve sur le côté droit du boîtier de la batterie). 3. Branchez la fiche du chargeur dans une prise murale. La batterie commencera à se charger. Mise en charge
SEUL un adulte est autorisé à charger et recharger la batterie !
Ce produit avec protection de charge : lors de la charge, toutes les fonctions seront coupées. ATTENTION! 2Problème Cause possible La solution Le véhicule ne roule pas Batterie faible Recharger la batterie. Le fusible thermique s'est déclenché Réinitialiser le fusible, voir <Fuse> Le connecteur de la batterie ou les fils sont desserrés Vérifiez que les connecteurs de la batterie sont fermement branchés les uns aux autres. Si les fils sont desserrés autour du moteur. Contactez votre distributeur s'il vous plaît. La batterie est morte Remplacer la batterie, Contactez votre distributeur s'il vous plaît. Le système électrique est endommagé Contactez votre distributeur s'il vous plaît. Le moteur est endommagé Contactez votre distributeur s'il vous plaît. Le véhicule ne roule pas très longtemps La batterie est sous-chargée Vérifiez que les connecteurs de la batterie sont fermement branchés l'un dans l'autre lors de la recharge. La batterie est vieille Remplacer la batterie, Contactez votre distributeur s'il vous plaît. Le véhicule roule lentement Batterie faible Recharger la batterie, Contactez votre distributeur s'il vous plaît. La batterie est vieille Remplacer la batterie Contactez votre distributeur s'il vous plaît. Le véhicule est surchargé Réduire le poids du véhicule. Le véhicule est utilisé dans des conditions difficiles Évitez d'utiliser le véhicule dans des conditions difficiles, voir <Sécurité>. Le véhicule a besoin d'être poussé pour avancer Mauvais contact des fils ou des connecteurs Vérifiez que les connecteurs de la batterie sont fermement branchés les uns aux autres. Si les fils sont desserrés autour du moteur, Contactez votre distributeur s'il vous plaît. "Point mort" sur le moteur Un point mort signifie que l'alimentation électrique n'est pas fournie à la borne de connexion et que le véhicule doit être réparé. Contactez votre distributeur s'il vous plaît. Passage difficile de la marche avant à la marche arrière ou inversement Tentative de changement de vitesse alors que le véhicule est en mouvement Arrêtez complètement le véhicule et changez de vitesse, voir <Utilisation> Bruits de grincement ou de cliquetis provenant du moteur ou de la boîte de vitesses Le moteur ou les engrenages sont endommagés Contactez votre distributeur s'il vous plaît. La batterie ne se recharge pas Le connecteur de la batterie ou le connecteur de l'adaptateur est desserré Vérifiez que les connecteurs de la batterie sont bien branchés les uns aux autres. Chargeur non branché Vérifiez que le chargeur de batterie est branché sur une prise murale qui fonctionne. Le chargeur ne fonctionne pas Contactez votre distributeur s'il vous plaît. Le chargeur est chaud lors de la recharge C'est normal et pas un sujet de préoccupation
Lisez entièrement ce manuel et le tableau du guide de dépannage avant d'appeler. Si vous avez encore besoin d'aide pour résoudre le problème, veuillez contacter votre distributeur. Guide de dépannage 17• Il est de la responsabilité des parents de vérifier les pièces principales du jouet avant de l'utiliser, ils doivent régulièrement examiner les risques potentiels, tels que la batterie, la charge, le câble ou le cordon, la prise, les vis de fixation du boîtier d'autres pièces et qu'en cas de tels dommages, le jouet ne doit pas être utilisé tant que ces dommages n'ont pas été correctement éliminés.
Assurez-vous que les pièces en plastique du véhicule ne sont pas fissurées ou brisées.
Utilisez occasionnellement une huile légère pour lubrifier les pièces mobiles telles que les roues.
Garez le véhicule à l'intérieur ou recouvrez-le d'une bâche pour le protéger des intempéries.
Maintenez le véhicule à l'écart des sources de chaleur, comme les cuisinières et les appareils de chauffage. Les pièces en plastique peuvent fondre.
Rechargez la batterie après chaque utilisation. Seul un adulte peut manipuler la batterie. Rechargez la batterie au moins une fois par mois lorsque le véhicule n'est pas utilisé.
Ne l’avez pas le véhicule avec un tuyau. Ne l’avez pas le véhicule avec de l'eau et du savon. Ne conduisez pas le véhicule par temps de pluie ou de neige. L'eau endommagera le moteur, le système électrique et la batterie.
Nettoyez le véhicule avec un chiffon doux et sec. Pour redonner de l'éclat aux pièces en plastique, utilisez une cire pour meubles sans cire. N'utilisez pas de cire pour voiture. Ne pas utiliser de nettoyants abrasifs.
Ne conduisez pas le véhicule sur de la terre meuble, du sable ou du gravier fin qui pourraient endommager les pièces mobiles, les moteurs ou le système électrique.
Lorsqu'il n'est pas utilisé, toutes les sources électriques doivent être éteintes. Éteignez l'interrupteur d'alimentation et débranchez la connexion de la batterie. Mise au rebut de la batterie La batterie finira par perdre la capacité de tenir une charge. Selon la quantité d'utilisation et les conditions variables, la batterie devrait fonctionner pendant un à trois ans. Important ! Recyclez la batterie déchargée de manière responsable. La batterie contient de l'acide au plomb (électrolyte) et doit être éliminée de manière appropriée et légale. Il est illégal dans la plupart des régions d'incinérer les batteries au plomb ou de les jeter dans des décharges. Apportez-le à un recycleur de batteries au plomb approuvé par le gouvernement fédéral ou par l'État, tel qu'un détaillant local de batteries automobiles. Ne jetez pas la batterie avec vos ordures ménagères habituelles ! Maintenir 18La batterie comporte un fusible thermique avec un fusible de repos qui se déclenchera automatiquement et coupera toute l'alimentation du véhicule si le moteur, le système électrique ou la batterie est surchargé. Le fusible se réinitialise et l'alimentation est rétablie après que l'appareil a été éteint pendant 20 secondes, puis rallumé. Si le fusible thermique se déclenche à plusieurs reprises lors d'une utilisation normale, le véhicule peut nécessiter une réparation. Contactez votre distributeur s'il vous plaît. Pour éviter de perdre de la puissance, suivez ces directives :
- Ne surchargez pas le véhicule.
- Ne remorquez rien derrière le véhicule.
- Ne montez pas en voiture sur des pentes abruptes.
- Ne conduisez pas dans des objets fixes, car cela pourrait faire patiner les roues et provoquer une surchauffe du moteur.
- Ne conduisez pas par temps très chaud, les composants peuvent surchauffer.
- Ne laissez pas d'eau ou d'autres liquides entrer en contact avec la batterie ou d'autres composants électriques.
- Ne modifiez pas le système électrique. Cela pourrait créer un court-circuit, provoquant le déclenchement du fusible. RISQUE D'INCENDIE. Ne pas contourner. Remplacez uniquement par un nouveau fusible.
