BEDIENUNGSANLEITUNG TX295659 Merax

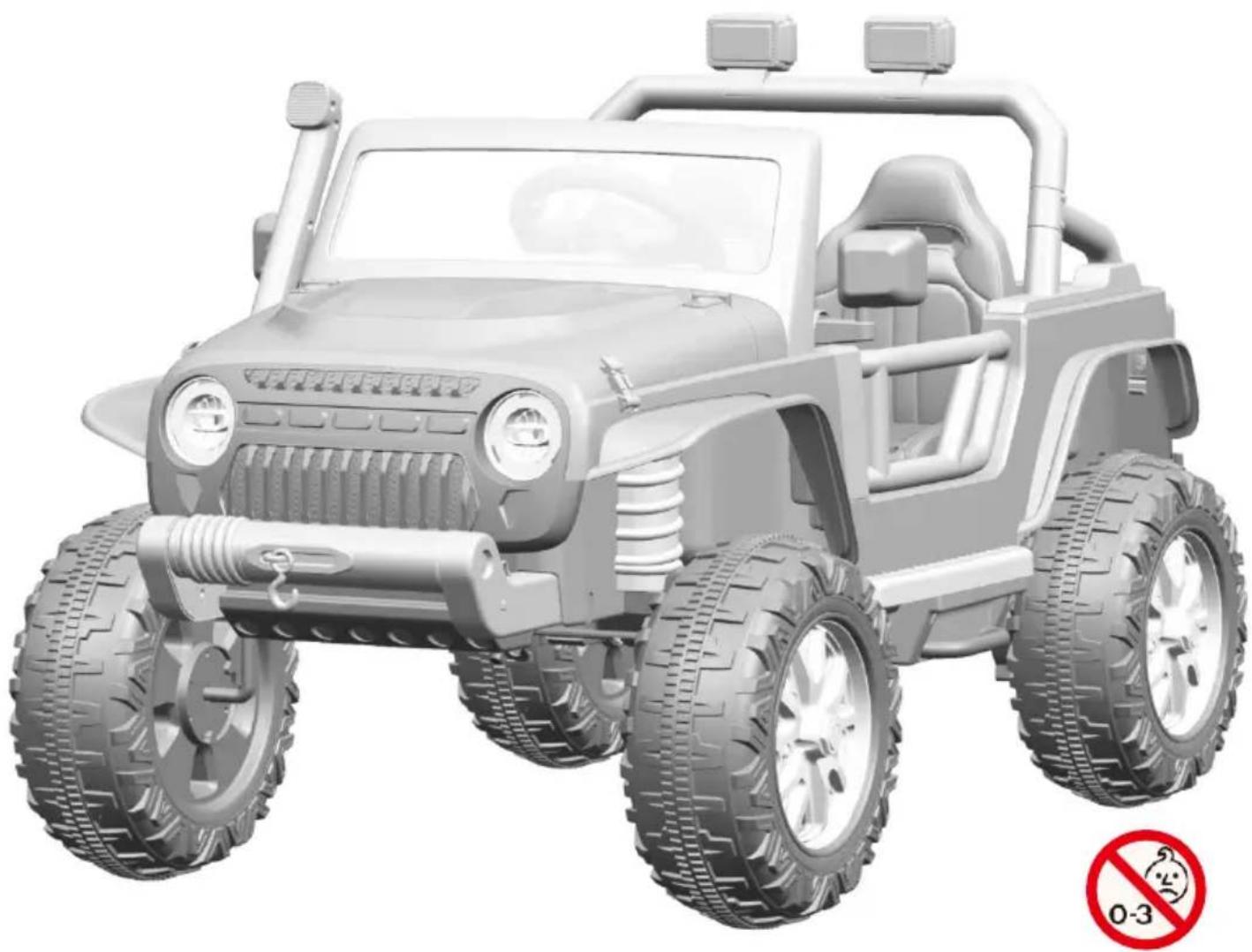

ELEKTRISCHER SPIELZEUGJEEP

DEBeim Kauf Ihres neuen Ride-On. Dieses Rutschauto wird Ihrem Kind viele Kilometer Fahrvergnügen bereiten. Um Ihnen und Ihrem Fahrer eine sichere Fahrt zu gewährleisten, bitten wir Sie, dieses Handbuch sorgfältig zu lesen und es zum späteren Nachschlagen aufzubewahren. Befolgen Sie die Empfehlungen in diesem Handbuch, sie dienen dazu, die Sicherheit und den Betrieb Ihres Aufsitzfahrzeugs und seines Fahrers zu verbessern. Spezifikation Batterie 12V7AH X1 Ladegerät 12V1000mA Motor 550-13000 Lenkmotor 390-5000

Geeignetes Alter: Ladezeit: Belastbarkeit: Größe des Autos: Geschwindigkeit: 3+ Jahre 8~12 Std. (zum ersten Mal werden nur 4-6 Std. benötigt) 100kg 1235*703*713 MM 3-7 km/h Über Ihr neues Fahrzeug 1Nr. TEILNAME Menge (Stk.) BEMERKUNGEN

in der Zubehörtasche

in der Zubehörtasche

Lichtleistengestänge

Lichtleistenunterstützung

Kofferraumplatte hinten

in der Zubehörtasche

Stütze für vordere Stoßstange

Gestänge der vorderen Stoßstange

HINWEIS: Einige der abgebildeten Teile sind auf beiden Seiten des Fahrzeugs montiert.

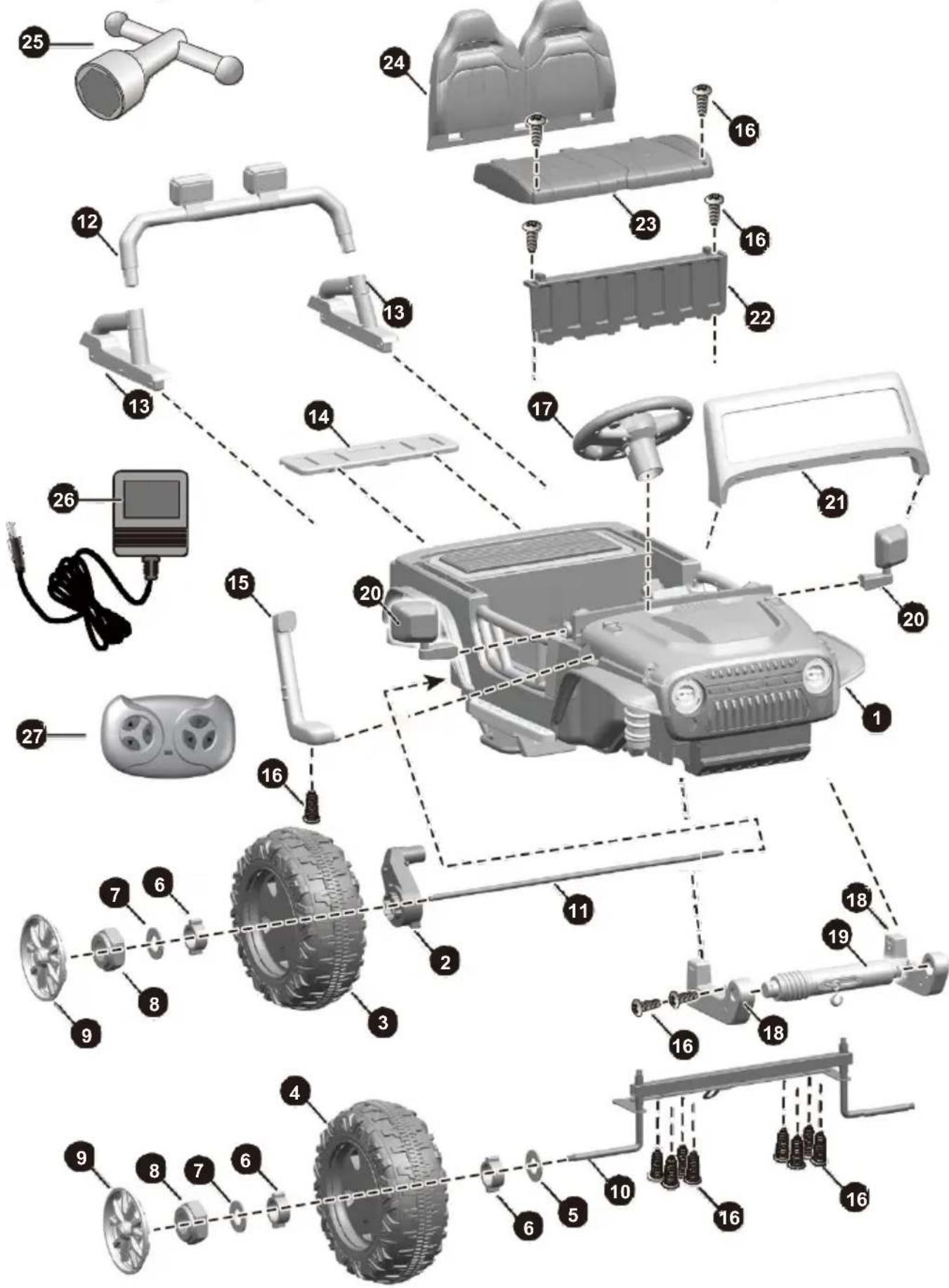

Teilediagramm 3Sicherheit

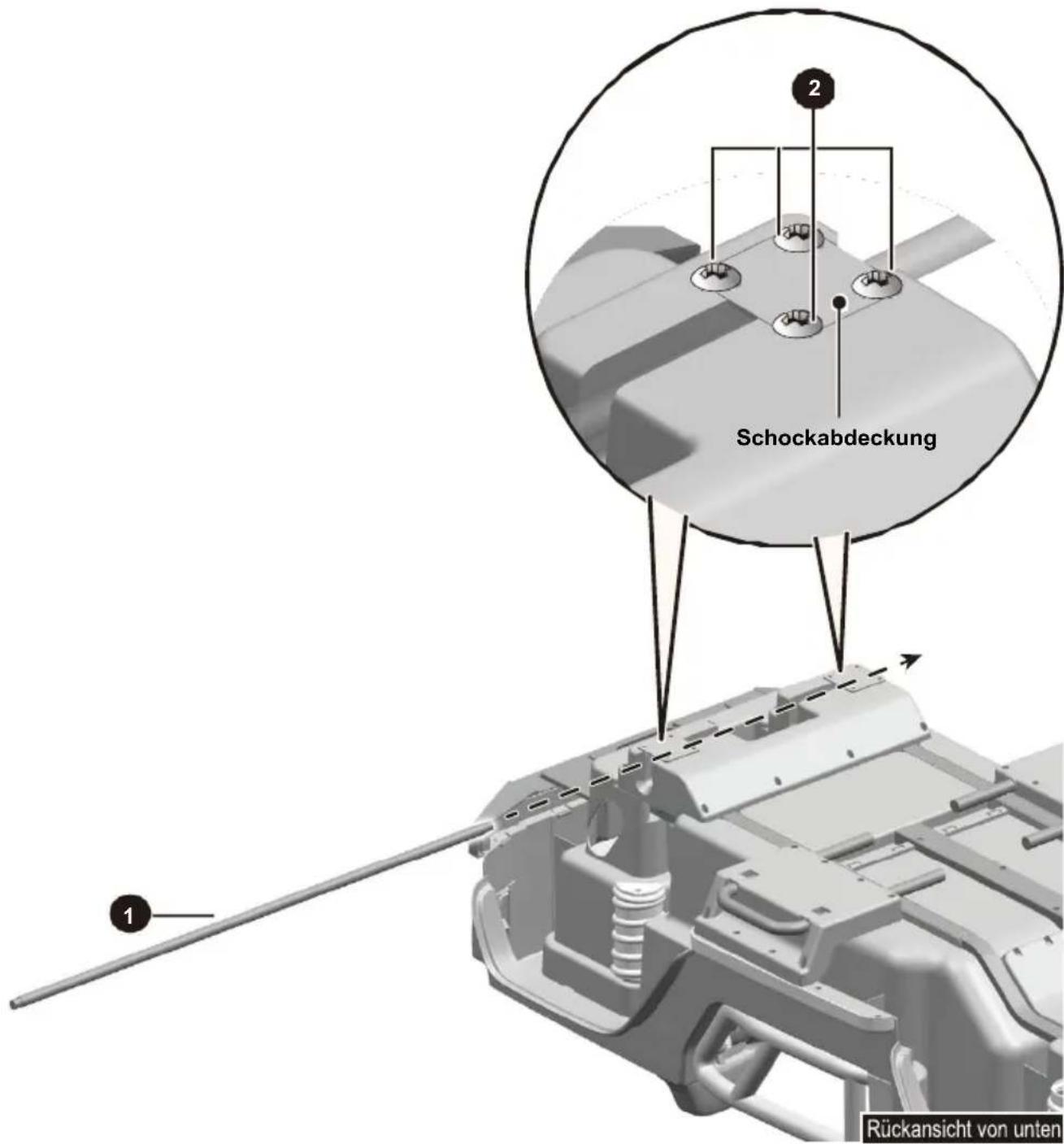

SICHERHEITStellen Sie die Fahrzeugkarosserie auf den Kopf. Entfernen Sie die Unterlegscheiben und Sicherungsmuttern von der Hinterachse. HINWEIS: Die Hinterachse ist seitlich am Aufbau arretiert.

1. Stecken Sie die Hinterachse durch die Löcher in der Fahrzeugkarosserie.

Wenn die Hinterachse nicht eingesetzt werden kann, lösen Sie bitte die Schrauben an den beiden Stoßdämpferabdeckungen und versuchen Sie es erneut.

2. Ziehen Sie nach dem Einsetzen der Hinterachse die Schrauben an den beiden

Dämpferabdeckungen wieder fest. Hinterachse anbringen

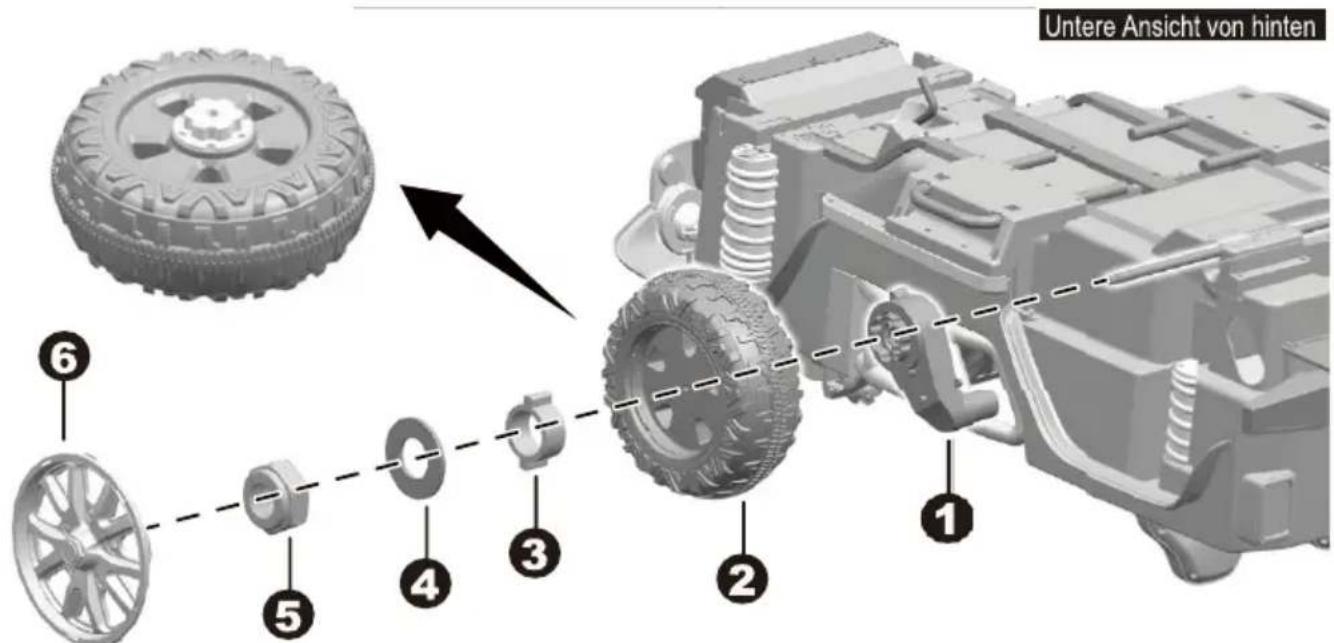

11. Schieben Sie ein Getriebe auf die Hinterachse („R“-gekennzeichnetes Getriebe

sollte an der „R“-Seite der Fahrzeugkarosserie angebracht werden; „L“- gekennzeichnetes Getriebe sollte an der „L“-Seite der Fahrzeugkarosserie angebracht werden) und Halten Sie den Motor und den Stecker am Getriebe durch das größere Loch an der Fahrzeugkarosserie.

2. Schieben Sie das Hinterrad auf die Hinterachse. Und halten Sie das Hinterrad

mit dem Getriebe in Übereinstimmung.

3. Schieben Sie eine Buchse auf die Hinterachse und achten Sie darauf, dass sie

mit dem Hinterrad übereinstimmt.

4. Schieben Sie die Ø12 Unterlegscheibe auf die Hinterachse.

5. Ziehen Sie eine Kontermutter mit einem Schraubenschlüssel am Ende der

Hinterachse fest. Wiederholen Sie dies für das andere Hinterrad.

Bringen Sie die Radabdeckungen an den Hinterrädern an.

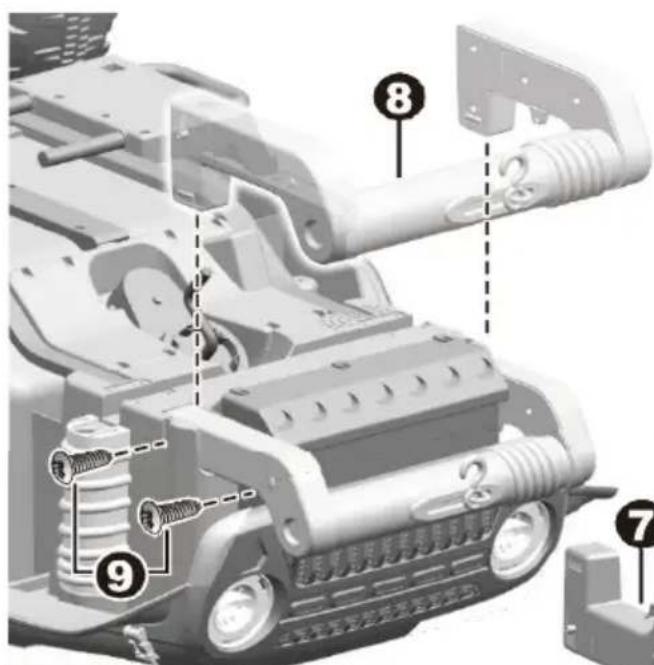

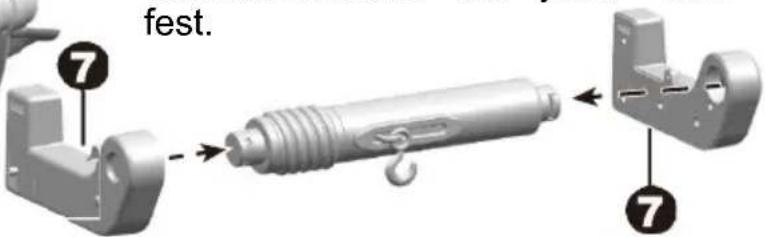

Bringen Sie die Stützen des vorderen Stoßfängers am Gestänge des vorderen Stoßfängers an.

Bringen Sie die vordere Stoßfängerbaugruppe an der Fahrzeugkarosserie an.

Setzen Sie zwei Ø4x16 Schrauben ein und ziehen Sie sie mit einem Schraubendreher auf jeder Seite fest.1. Passen Sie die Vorderachse an die Fahrzeugkarosserie an.

2. Stellen Sie sicher, dass das gebogene Ende der Lenksäule durch das Loch am Vorderachsgestänge

geht. Schieben Sie eine Unterlegscheibe auf die Lenksäule, stecken Sie einen Splint (im Zubehörbeutel) in das Loch in der Lenksäule, biegen Sie die Enden der Splinte mit einer Spitzzange (nicht im Lieferumfang enthalten) zurück.

3. Setzen Sie acht Schrauben Ø4x16 ein und ziehen Sie sie fest.

4. Schieben Sie die Ø12 Unterlegscheibe auf die Vorderachse.

5. Schieben Sie eine Buchse auf die Vorderachse.

6. Schieben Sie ein Vorderrad auf die Vorderachse.

7. Schieben Sie eine Buchse auf die Vorderachse.

8. Schieben Sie die Ø12 Unterlegscheibe auf die Vorderachse.

9. Ziehen Sie eine Kontermutter am Ende der Vorderachse mit einem Schraubenschlüssel fest.

10. Bringen Sie die Radabdeckung am Vorderrad an.

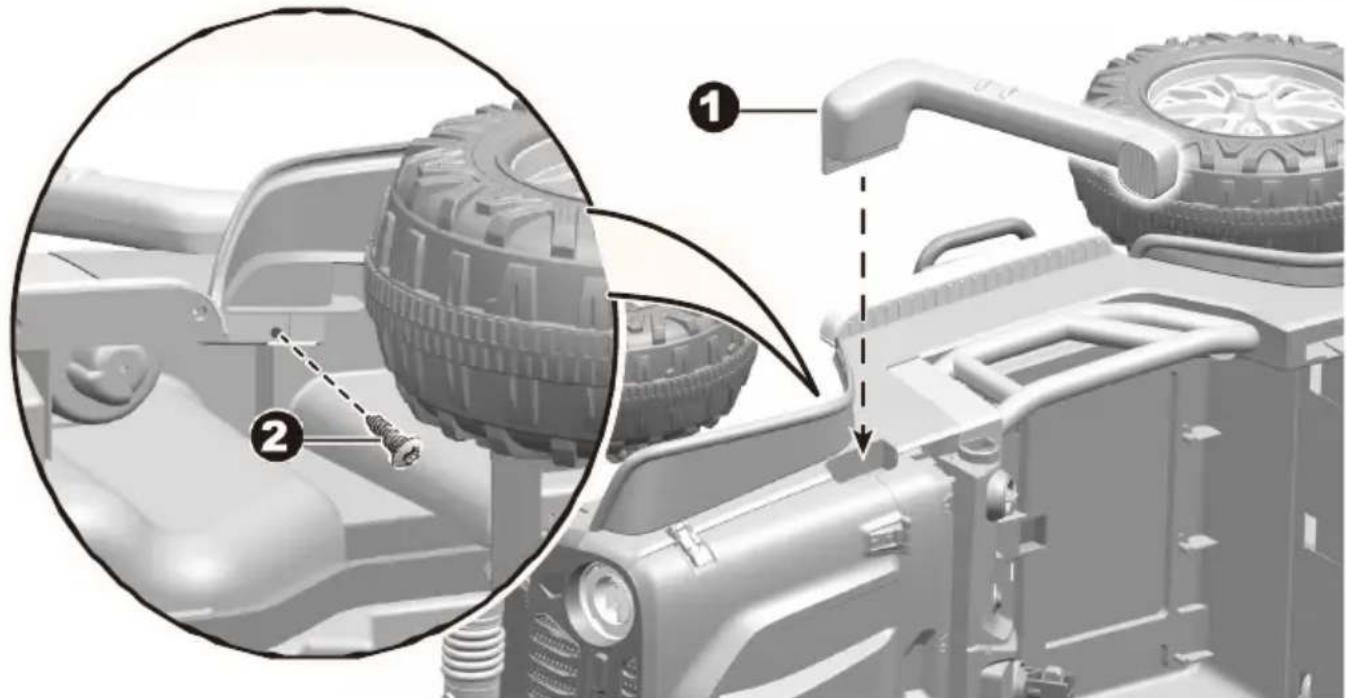

Wiederholen Sie die Schritte 4-10, um das Vorderrad auf der anderen Seite zu montieren. Vorderräder anbringen 7Drehen Sie die Fahrzeugkarosserie mit der rechten Seite nach oben. 1. Bringen Sie den Schornstein am Loch auf der rechten Seite der Fahrzeugkarosserie an. 2. Führen Sie eine Ø4x16-Schraube durch die Fahrzeugkarosserie und in den Schornstein ein und ziehen Sie sie mit einem Schraubendreher fest. Stellen Sie die Fahrzeugkarosserie aufrecht. 3. Stecken Sie die beiden Stecker am Lenkrad in die beiden Stecker aus dem Loch in der Fahrzeugkarosserie. 4. Stecken Sie die Steckverbinder in die Bohrung über dem Lenkradgestänge. 5. Führen Sie das Lenkrad in das Lenkradgestänge ein und drücken Sie, bis es hörbar einrastet.

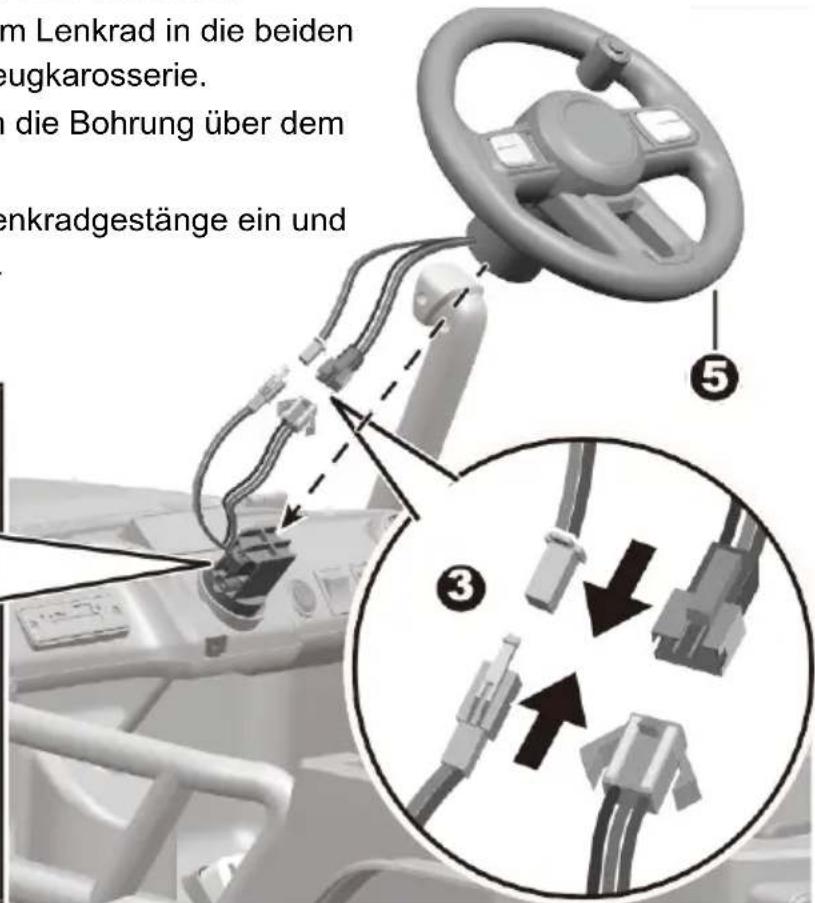

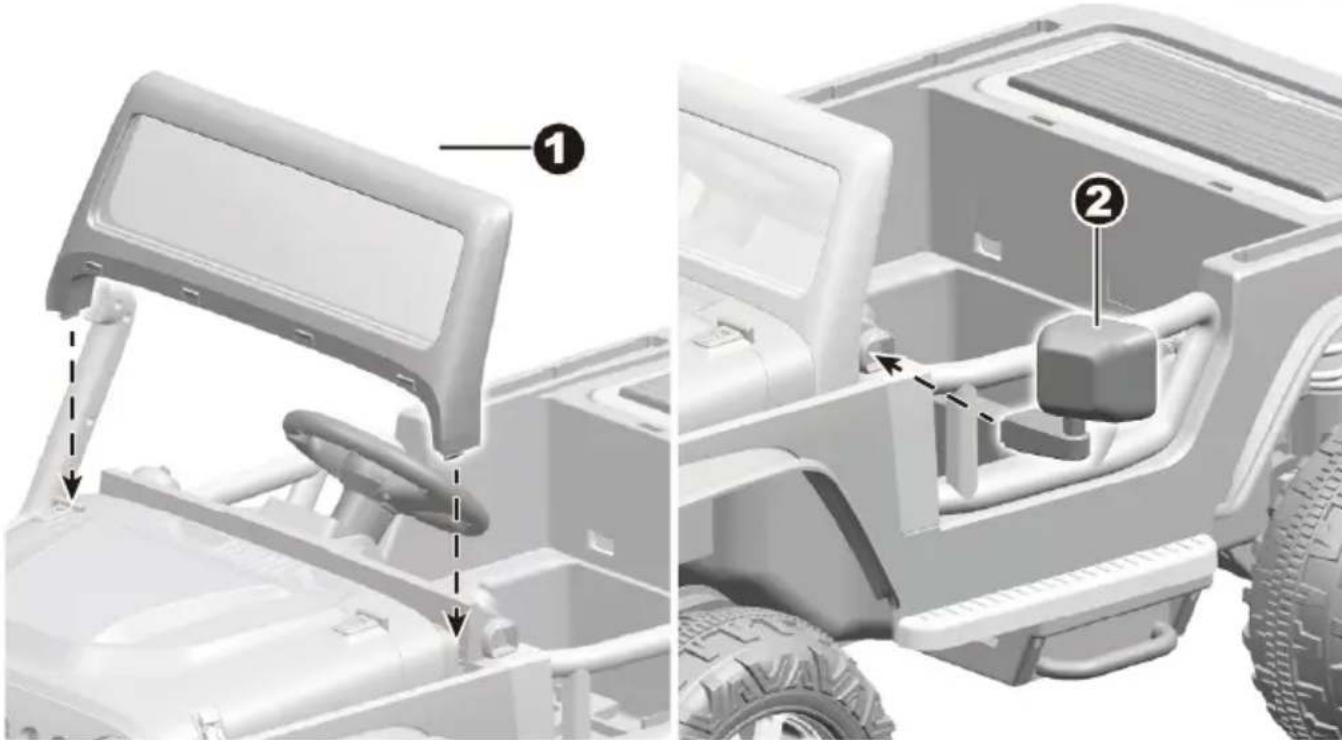

Den Schornstein und das Lenkrad anbringen 8Stellen Sie die Fahrzeugkarosserie aufrecht.

1. Stecken Sie die Laschen an der Windschutzscheibe in die Löcher in der

Fahrzeugkarosserie und drücken Sie, bis sie hörbar einrasten.

2. Setzen Sie den Spiegel in das Loch an der Seite der Fahrzeugkarosserie ein

und drücken Sie ihn hinein, bis er hörbar einrastet. Wiederholen Sie dies für den anderen Spiegel.

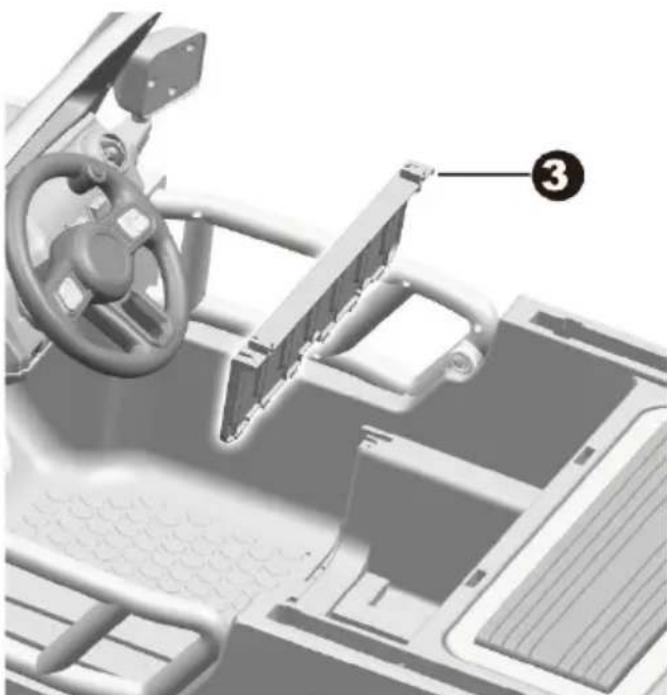

3. Montieren Sie das Sitzbrett an der Fahrzeugkarosserie.

4. Setzen Sie zwei Schrauben Ø4x16 ein und ziehen Sie sie fest.

Die Windschutzscheibe, die Spiegel und das Sitzbrett anbringen

91. Bringen Sie den Sitz an der Sitzlehne an.

2. Passen Sie die Laschen an der Sitzlehne in Löcher in der Fahrzeugkarosserie

3. Stecken Sie zwei Ø4x16 Schrauben durch den Sitz und in die Löcher oben auf

dem Sitzbrett. Ziehen Sie sie mit einem Schraubendreher fest.

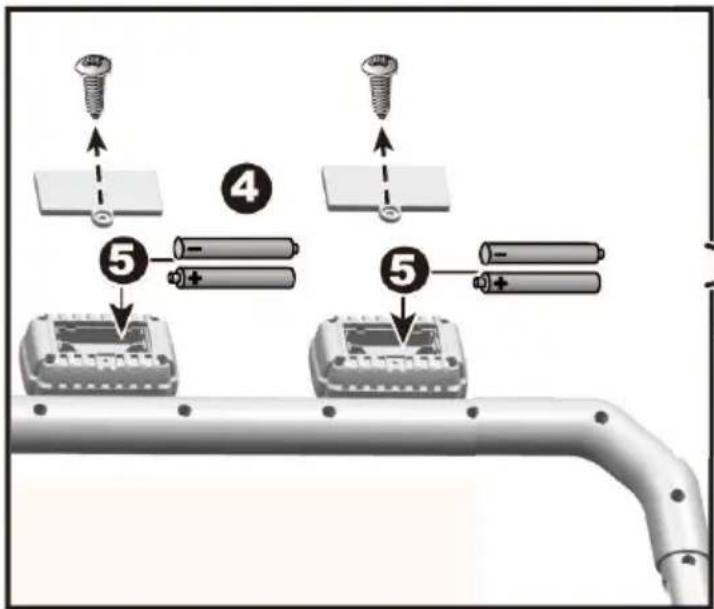

4. Lösen Sie mit einem Schraubendreher die Schrauben auf der Rückseite des

Lichtbalkengestänges

5. Legen Sie 2x1,5 AA-Batterien (nicht im Lieferumfang enthalten) mit der

richtigen Polarität ein. Siehe Batterieinformationen auf Seite 4. Bringen Sie die Batterieabdeckung wieder an.

6. Bringen Sie die Lichtbalkenhalterungen am Lichtbalkengestänge an. Und

stellen Sie sicher, dass die Sperren im Inneren des Lichtbalkengestänges in die Löcher an jeder Lichtbalkenhalterung „klicken“.

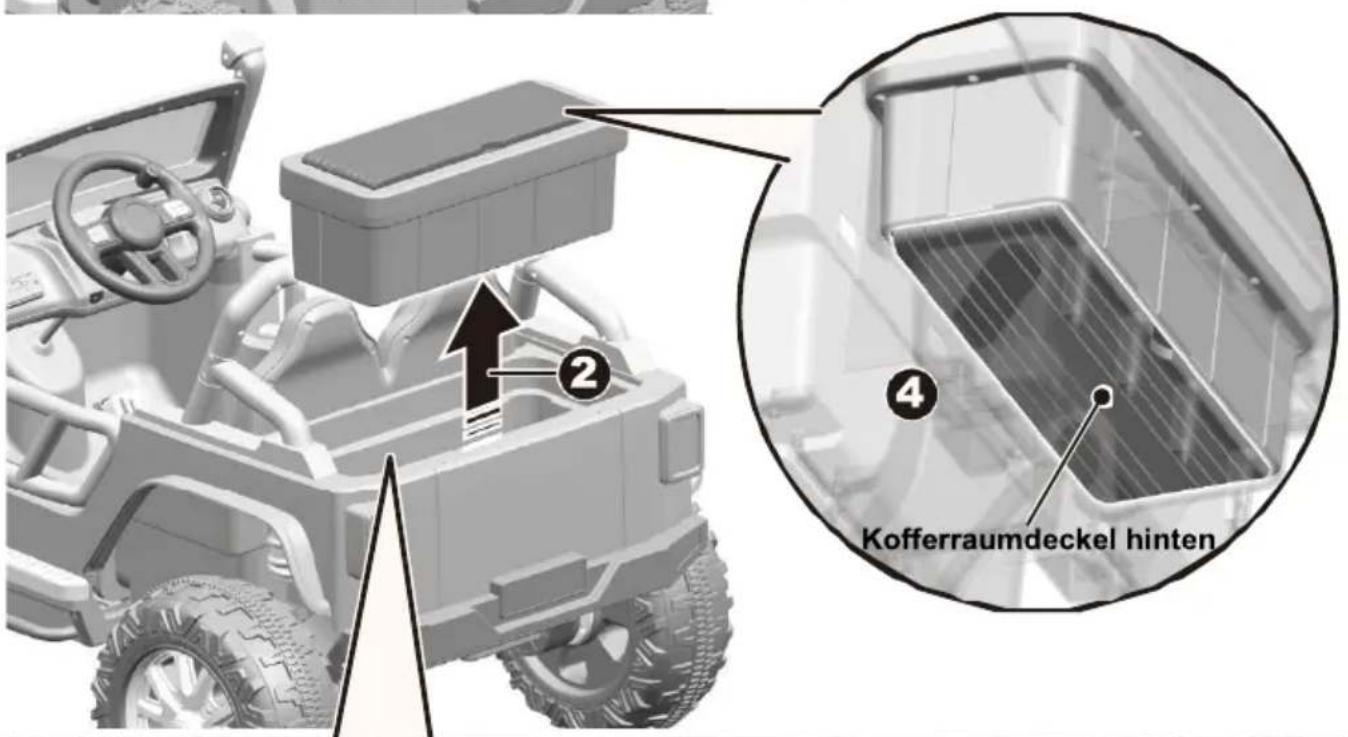

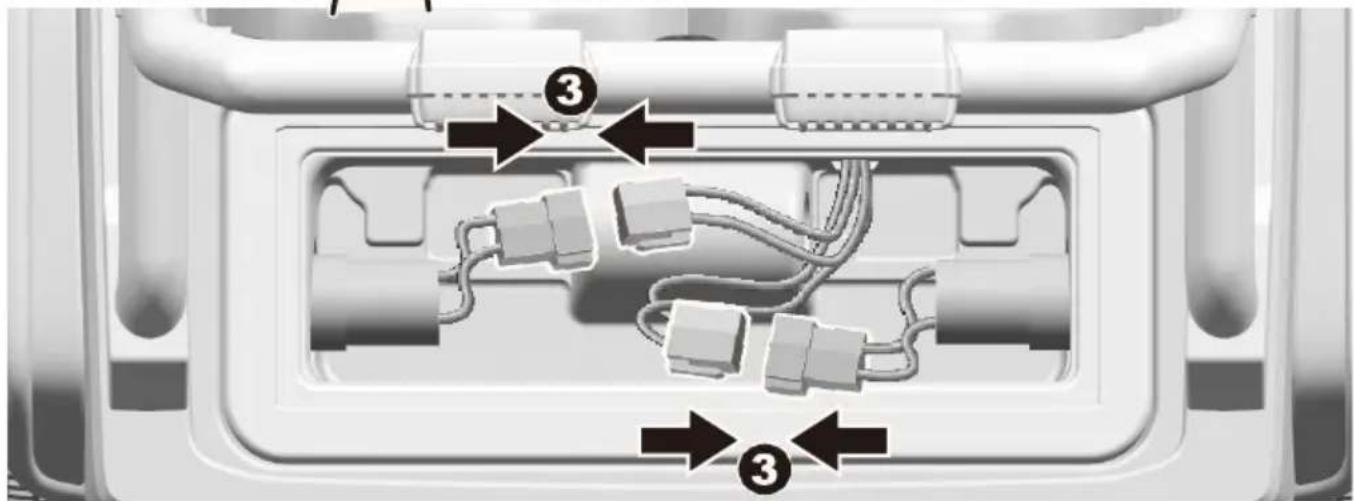

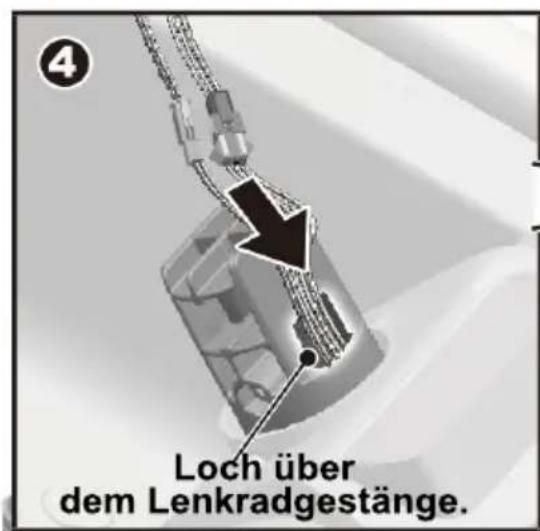

Den Sitz und die Lichtleiste anbringen 101. Bringen Sie die Lichtleistenbaugruppe an der Fahrzeugkarosserie an. Drücken Sie, bis Sie ein „Klicken“ hören. 2. Entfernen Sie den hinteren Kofferraumkasten von der Fahrzeugkarosserie. 3. Stecken Sie die beiden Stecker der Motoren in die Stecker der Fahrzeugkarosserie.

4. Tipp: Die Heckkofferabdeckung kann

auch unter dem Heckkoffer platziert werden. Die hinteren Getriebe anschließen

111. Lassen Sie die hintere Kofferraumplatte in die Schlitze im hinteren Kofferraum einrasten.

2. Tauschen Sie den hinteren Kofferraumkasten aus.

3-4. Lösen Sie die Hauben-Haken auf beiden Seiten der Haube. Und öffne die Motorhaube.

5. Stecken Sie den roten Fahrzeugstecker wie oben gezeigt in den roten Batteriestecker.

Die hintere Kofferraumplatte anbringen & das Netzteil anschließen

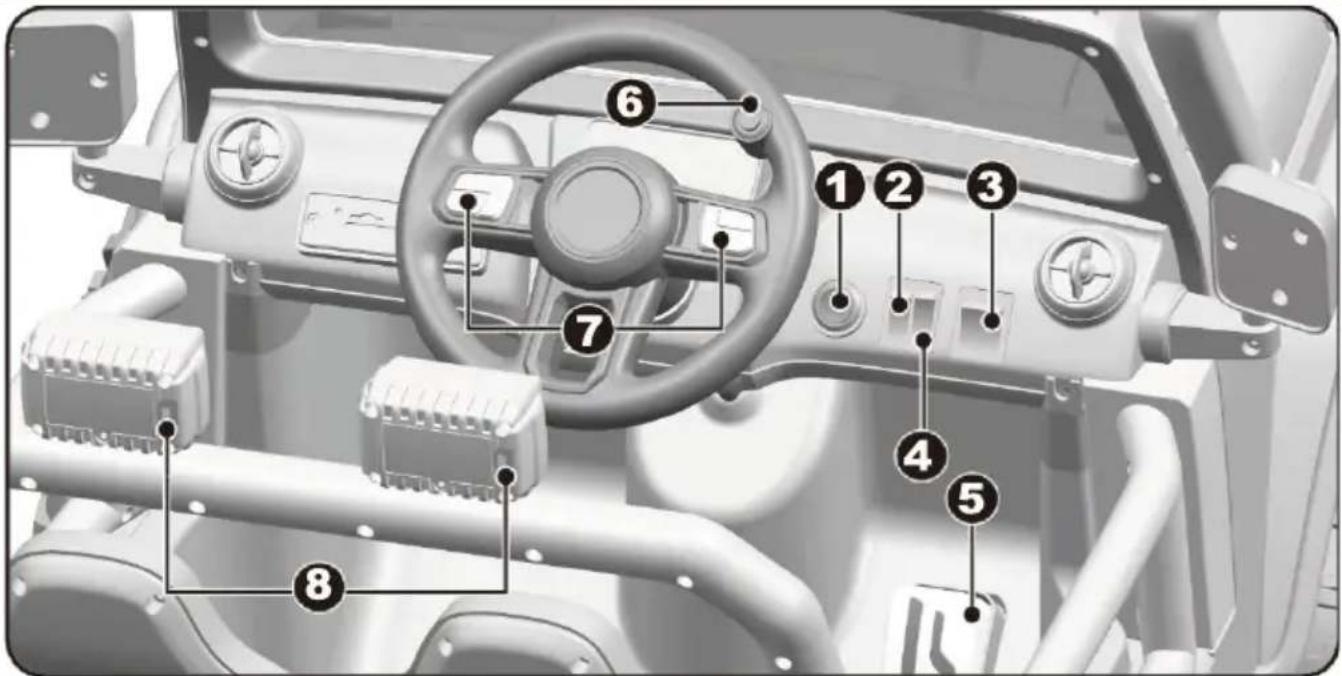

121. Power-Taste: Schaltet das Produkt ein und aus. 2. Eltern-Kind-Schalter:

● Schalten Sie in die obere Position, lassen Sie nur das Gaspedal (Nr. 5) die Bewegung des Produkts steuern. Der Gashebel funktioniert nicht. ● Schalten Sie in die untere Position, lassen Sie nur den Gas-Knopf (Nr. 6) die Bewegung des Produkts steuern. Das Gaspedal funktioniert nicht. HINWEIS: Der Gas-Knopf darf nur von einem Erwachsenen bedient werden.

3. Vorwärts-/Rückwärtsschalter: Ändert die Fahrtrichtung des Fahrzeugs von vorwärts auf

rückwärts. ● Um das Fahrzeug vorwärts zu bewegen, schieben Sie den Hebel in die obere Position. ● Um das Fahrzeug rückwärts zu bewegen, schieben Sie den Hebel in die untere Position.

4. Schalter für hohe/niedrige Geschwindigkeit: Betreibt das Produkt, um sich mit hoher oder

niedriger Geschwindigkeit vorwärts zu bewegen. HINWEIS: Das Produkt ist nur für den Betrieb mit niedriger Geschwindigkeit im Rückwärtsgang ausgelegt. 5. Gaspedal: Wendet Leistung (Geschwindigkeit) auf das Produkt an. ● Um das Produkt zu bewegen, drücken Sie das Pedal nach unten. ● Zum Bremsen oder Verlangsamen den Druck vom Pedal nehmen. 6. Gas-Knopf: Wendet Leistung (Geschwindigkeit) auf das Produkt an. ● Um das Produkt zu bewegen, drücken Sie die Taste nach unten. ● Um zu bremsen oder zu verlangsamen, lassen Sie den Druck von der Taste los. 7. Tontasten: Drücken Sie für Ton- oder Hupenspiel.

8. Suchlichttasten: Schalte die Suchlichter ein und aus.

HINWEIS: Die Funktionen der 4 Tasten auf der linken Seite des Lenkrads sind von links nach rechts: Modus-Wechsel (Musik & Bluetooth), Nächste Wiedergabe, Lautstärke -, Lautstärke +. Verwendung

Halten Sie das Fahrzeug immer an, wenn Sie die Geschwindigkeit oder Richtung ändern, um Schäden an Getriebe und Motor zu vermeiden.

HOHE GESCHWINDIGKEIT: Stellen Sie sicher, dass Ihr Kind weiß, wie man lenkt, wie es das Produkt startet und stoppt und die Regeln für sicheres Fahren kennt. WICHTIGDie Batterien des Controllers anbringen Heben Sie die Batteriefachklappe auf der Rückseite des Controllers an und legen Sie zwei AAA-Batterien (LR03) ein. Batterien nicht enthalten. Siehe Batterieinformationen auf Seite 4.

1. Verbindung aufbauen

Halten Sie die Vorwärts- und Rückwärtstasten 3 Sekunden lang gedrückt, und die Geschwindigkeitsanzeige blinkt. Dann schalten Sie das Fahrzeug ein, die Geschwindigkeitsanzeige geht zu lange hell, bedeutet die Verbindung erfolgreich. Wenn die Geschwindigkeitsanzeige keine Reaktion zeigt, bedeutet dies, dass die Verbindung fehlgeschlagen ist. Ersetzen Sie die Batterien und versuchen Sie es erneut.

Drücken Sie die Taste, um das Fahrzeug anzuhalten, drücken Sie sie erneut, um die Bremse zu lösen.

3. Geschwindigkeitsauswahltaste

Der Schalter betätigt das Fahrzeug, um sich mit niedriger, normaler oder hoher Geschwindigkeit zu bewegen. HINWEIS: Dieser Schalter funktioniert nicht, wenn Ihr Fahrzeug rückwärtsfährt. HINWEIS:

• Lassen Sie die Fernbedienung etwa 10 Sekunden lang im Leerlauf, sie schaltet sich automatisch ab.

• Stellen Sie die Verbindung wieder her, wenn Sie die Batterien der Fernbedienung ersetzen. Verwendung

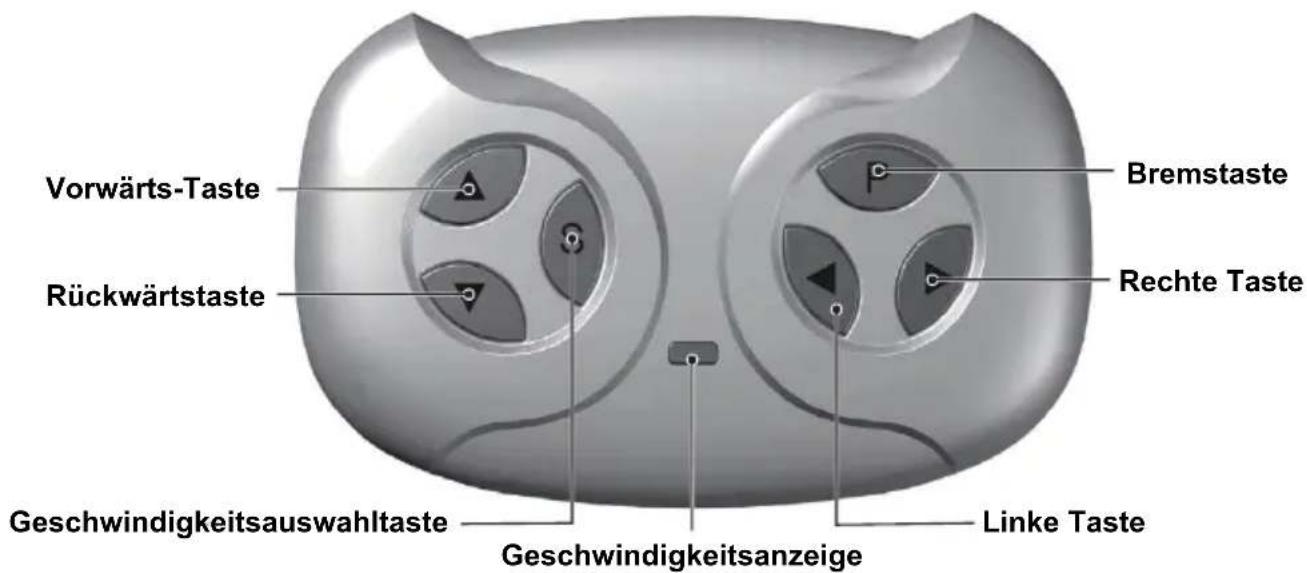

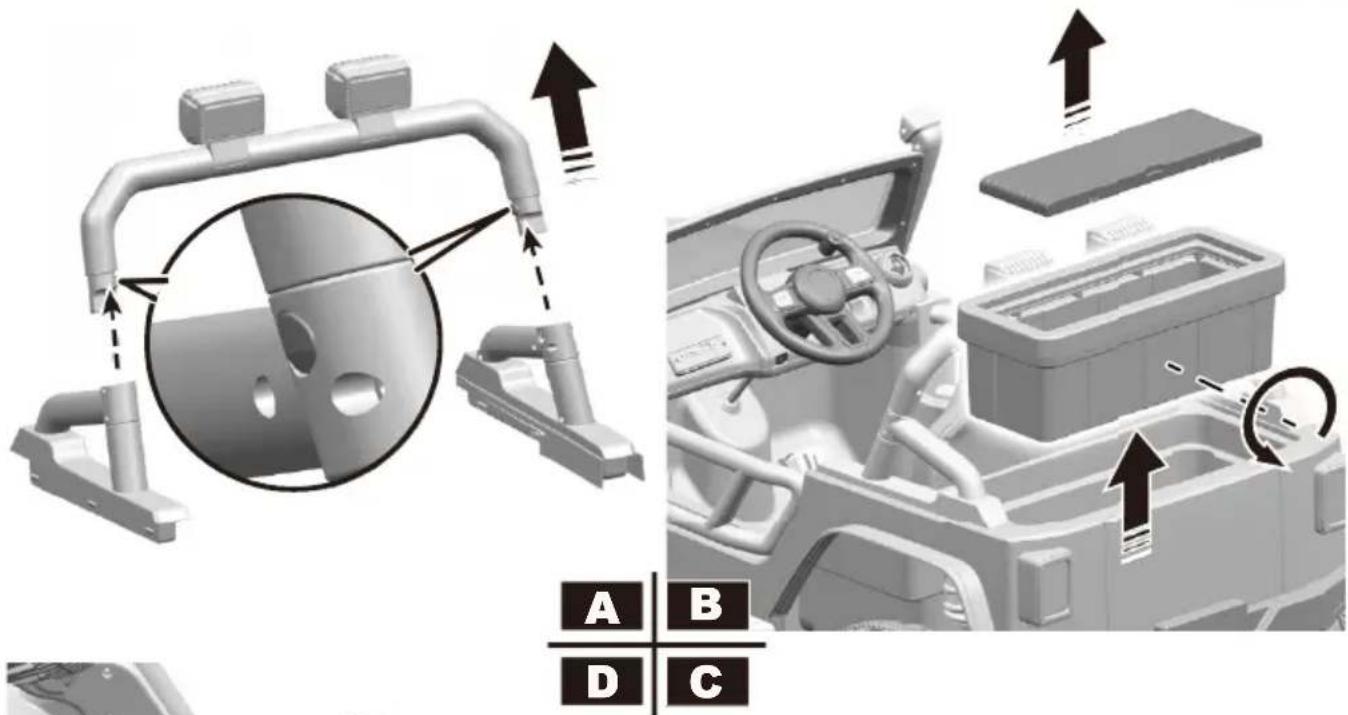

WARNUNG Die Fernbedienung darf nur von Erwachsenen bedient werden. Vorwärts-Taste Rückwärtstaste Bremstaste Rechte Taste Linke Taste Geschwindigkeitsanzeige GeschwindigkeitsauswahltasteA. Drücken Sie die Verriegelungen im Lichtleistengestänge und entfernen Sie das Lichtleistengestänge. B. Entfernen Sie die hintere Kofferraumabdeckung und den hinteren Kofferraumkasten. C. Drehen Sie den Kofferraum um, bringen Sie den hinteren Kofferraum und die Abdeckung wieder an. D. Ziehen Sie die Fußpedale für Erwachsene auf beiden Seiten des Produkts heraus. E. Verwenden Sie im Erwachsenenmodus den Gashebel am Lenkrad, um das Produkt zu steuern (bewegen/stoppen). Verwendung - Erwachsenenmodus

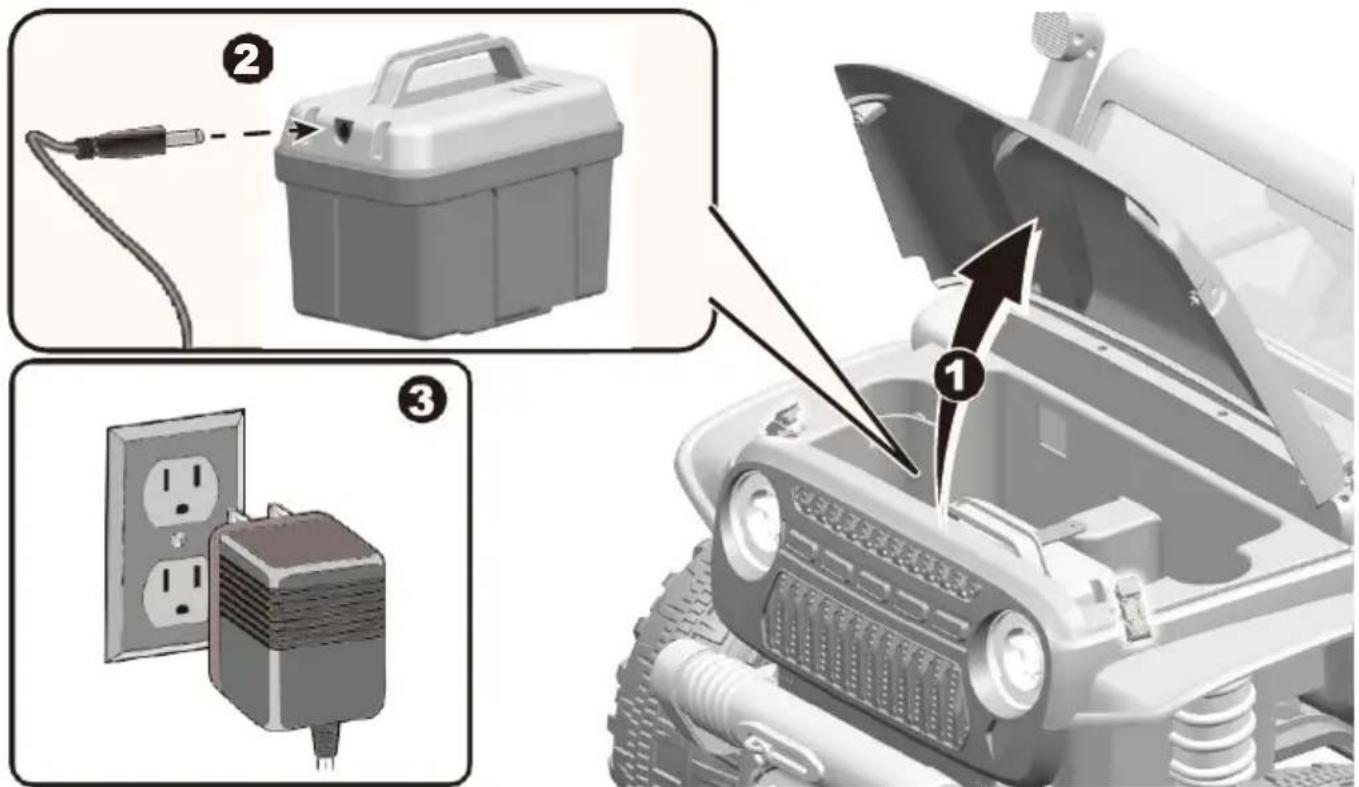

Schalten Sie das Produkt während des Ladevorgangs aus. Vor dem ersten Gebrauch sollten Sie den Akku 4-6 Stunden aufladen. Laden Sie den Akku nicht länger als 10 Stunden auf, um eine Überhitzung des Ladegeräts zu vermeiden. Wenn das Fahrzeug langsam zu fahren beginnt, laden Sie die Batterie auf. Nach jedem Gebrauch oder einmal im Monat Mindestladezeit von 8 bis 12 Stunden, höchstens weniger als 20 Stunden. Verwenden Sie nur den Akku und das Ladegerät, die mit Ihrem Fahrzeug geliefert wurden. Ersetzen Sie den Akku oder das Ladegerät NIEMALS durch eine andere Marke. Die Verwendung eines anderen Akkus oder Ladegeräts kann einen Brand oder eine Explosion verursachen. Verwenden Sie den Akku oder das Ladegerät nicht für andere Produkte. 1. Lösen Sie die Hauben-Haken auf beiden Seiten der Haube und öffnen Sie die Haube. 2. Stecken Sie den Ladeanschluss in die Eingangsbuchse (die Buchse befindet sich auf der rechten Seite des Batteriekastens). 3. Stecken Sie den Stecker des Ladegeräts in eine Steckdose. Der Akku wird geladen. Batterieaufladung

NUR ein Erwachsener darf den Akku laden und aufladen!

Dieses Produkt mit Ladeschutz: Beim Laden werden alle Funktionen abgeschaltet. WARNUNG! 2Problem Mögliche Ursache Lösung Fahrzeug läuft nicht Batterie schwach Batterie aufladen. Thermosicherung hat ausgelöst Sicherung zurücksetzen, siehe <Sicherung> Batteriestecker oder Kabel sind locker Überprüfen Sie, ob die Batteriestecker fest miteinander verbunden sind. Wenn Kabel um den Motor lose sind. Wenden Sie sich bitte an Ihren Händler. Batterie ist tot Batterie wechseln, wenden Sie sich bitte an Ihren Händler. Elektrische Anlage ist beschädigt Wenden Sie sich bitte an Ihren Händler. Motor ist beschädigt Wenden Sie sich bitte an Ihren Händler. Fahrzeug läuft nicht sehr lange Batterie ist unterladen Prüfen Sie, ob die Batteriestecker beim Aufladen fest miteinander verbunden sind Batterie ist alt Batterie wechseln, wenden Sie sich bitte an Ihren Händler. Fahrzeug läuft träge Batterie schwach Batterie aufladen, wenden Sie sich bitte an Ihren Händler. Batterie ist alt Batterie wechseln, wenden Sie sich bitte an Ihren Händler. Fahrzeug ist überladen Gewicht am Fahrzeug reduzieren. Das Fahrzeug wird unter rauen Bedingungen eingesetzt Vermeiden Sie die Verwendung des Fahrzeugs unter rauen Bedingungen, siehe <Sicherheit>. Das Fahrzeug braucht einen Schubs, um vorwärts zu fahren Schlechter Kontakt von Kabeln oder Steckern Überprüfen Sie, ob die Batteriestecker fest miteinander verbunden sind. Wenn Kabel um den Motor lose sind, wenden Sie sich bitte an Ihren Händler. „Toter Punkt“ am Motor Ein Totpunkt bedeutet, dass die elektrische Energie nicht an den Terminalanschluss geliefert wird und das Fahrzeug repariert werden muss. Wenden Sie sich bitte an Ihren Händler. Schwierige Schaltung von vorwärts nach rückwärts oder umgekehrt Versuch zu schalten, während das Fahrzeug in Bewegung ist Halten Sie das Fahrzeug vollständig an und schalten Sie, siehe <Verwendung> Laute Schleif- oder Klickgeräusche von Motor oder Getriebe Motor oder Getriebe sind beschädigt Wenden Sie sich bitte an Ihren Händler. Der Akku wird nicht aufgeladen Batteriestecker oder Adapterstecker ist locker Überprüfen Sie, ob die Batteriestecker fest miteinander verbunden sind. Ladegerät nicht eingesteckt Überprüfen Sie, ob das Akkuladegerät an eine funktionierende Steckdose angeschlossen ist. Ladegerät funktioniert nicht Wenden Sie sich bitte an Ihren Händler. Ladegerät fühlt sich beim Aufladen warm an Dies ist normal und kein Grund zur Besorgnis

Lesen Sie dieses Handbuch und die Tabelle mit den Anleitungen zur Fehlerbehebung vollständig durch, bevor Sie anrufen. Wenn Sie weiterhin Hilfe bei der Lösung des Problems benötigen, wenden Sie sich bitte an Ihren Händler. Leitfaden zur Fehlerbehebung 17• Es liegt in der Verantwortung der Eltern, die Hauptteile des Spielzeugs vor der Verwendung zu überprüfen und regelmäßig auf potenzielle Gefahren zu untersuchen, wie z. B. Batterie, Ladegerät, Kabel oder Schnur, Stecker, Schrauben, Gehäuse oder andere Teile und das im Falle eines solchen Schäden, darf das Spielzeug nicht verwendet werden, bis diese Schäden ordnungsgemäß entfernt wurden.

Vergewissern Sie sich, dass die Kunststoffteile des Fahrzeugs keine Risse oder Brüche aufweisen.

Verwenden Sie gelegentlich ein leichtes Öl, um bewegliche Teile wie Räder zu schmieren.

Parken Sie das Fahrzeug drinnen oder decken Sie es mit einer Plane ab, um es vor Nässe zu schützen.

Halten Sie das Fahrzeug von Wärmequellen wie Öfen und Heizungen fern. Kunststoffteile können schmelzen.

Laden Sie den Akku nach jedem Gebrauch auf. Nur ein Erwachsener kann mit der Batterie umgehen. Laden Sie die Batterie mindestens einmal im Monat auf, wenn das Fahrzeug nicht benutzt wird.

Waschen Sie das Fahrzeug nicht mit einem Schlauch. Waschen Sie das Fahrzeug nicht mit Wasser und Seife. Fahren Sie das Fahrzeug nicht bei Regen oder Schnee. Wasser beschädigt den Motor, das elektrische System und die Batterie.

Reinigen Sie das Fahrzeug mit einem weichen, trockenen Tuch. Um den Glanz von Kunststoffteilen wiederherzustellen, verwenden Sie eine wachsfreie Möbelpolitur. Verwenden Sie kein Autowachs. Verwenden Sie keine Scheuermittel.

Fahren Sie das Fahrzeug nicht in losem Schmutz, Sand oder feinem Kies, da dies die beweglichen Teile, Motoren oder das elektrische System beschädigen könnte.

Bei Nichtgebrauch sollten alle Stromquellen ausgeschaltet werden. Schalten Sie den Netzschalter aus und trennen Sie die Batterieverbindung. Batterieentsorgung Die Batterie verliert schließlich die Fähigkeit, eine Ladung zu halten. Je nach Nutzungshäufigkeit und unterschiedlichen Bedingungen sollte die Batterie ein bis drei Jahre halten. Wichtig! Recyceln Sie die leere Batterie verantwortungsbewusst. Die Batterie enthält Bleisäure (Elektrolyt) und muss ordnungsgemäß und gesetzeskonform entsorgt werden. In den meisten Gebieten ist es illegal, Blei-Säure-Batterien zu verbrennen oder auf Deponien zu entsorgen. Bringen Sie es zu einem bundes- oder staatlich zugelassenen Recyclingunternehmen für Blei-Säure-Batterien, z. B. einem örtlichen Autobatterie-Händler. Werfen Sie den Akku nicht in den Hausmüll! Aufrechterhaltung 18Die Batterie verfügt über eine Thermosicherung mit Restsicherung, die automatisch auslöst und die gesamte Stromzufuhr zum Fahrzeug unterbricht, wenn der Motor, das elektrische System oder die Batterie überlastet sind. Die Sicherung wird zurückgesetzt und die Stromversorgung wird wiederhergestellt, nachdem das Gerät 20 Sekunden lang ausgeschaltet und dann wieder eingeschaltet wurde. Wenn die Thermosicherung während des normalen Gebrauchs wiederholt auslöst, muss das Fahrzeug möglicherweise repariert werden. Wenden Sie sich bitte an Ihren Händler. Um Stromverlust zu vermeiden, befolgen Sie diese Richtlinien:

Überladen Sie das Fahrzeug nicht.

Schleppen Sie nichts hinter dem Fahrzeug ab.

Fahren Sie keine steilen Hänge hinauf.

Fahren Sie nicht gegen feststehende Gegenstände, da die Räder durchdrehen und der Motor überhitzen kann.

Fahren Sie nicht bei sehr heißem Wetter, da die Komponenten überhitzen können.

Lassen Sie kein Wasser oder andere Flüssigkeiten mit dem Akku oder anderen elektrischen Komponenten in Kontakt kommen.

Nehmen Sie keine Manipulationen am elektrischen System vor. Dadurch kann ein Kurzschluss entstehen, wodurch die Sicherung auslöst.

BRANDGEFAHR. Nicht umgehen. Nur durch eine neue Sicherung ersetzen.

Sicherung 19CHILDREN’S
