Caractéristiques techniques	Réfrigérateur Scandomestic GBC05X
Type d'appareil	Réfrigérateur combiné
Capacité totale	150 litres
Classe énergétique	A+
Dimensions (HxLxP)	85 x 55 x 58 cm
Poids	40 kg
Type de froid	Froid statique
Niveau sonore	42 dB
Utilisation	Idéal pour les petits espaces, appartement ou bureau
Entretien	Dégivrage manuel recommandé
Consommation énergétique annuelle	200 kWh
Sécurité	Verrouillage de porte, conforme aux normes de sécurité
Garantie	2 ans
Informations supplémentaires	Design moderne, disponible en inox

FOIRE AUX QUESTIONS - GBC05X Scandomestic

Le réfrigérateur Scandomestic GBC05X ne fonctionne pas. Que faire ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous que le thermostat est réglé sur une température appropriée. Si le problème persiste, contactez le service client.

Comment régler la température du réfrigérateur Scandomestic GBC05X ?

Utilisez le bouton de réglage situé à l'intérieur du réfrigérateur pour ajuster la température. Un réglage autour de 4°C est recommandé pour une conservation optimale des aliments.

Il y a de la condensation à l'intérieur du réfrigérateur. Que faire ?

La condensation peut être due à une porte mal fermée ou à une température ambiante élevée. Assurez-vous que les aliments sont correctement emballés et que la porte se ferme bien.

Le réfrigérateur Scandomestic GBC05X fait un bruit anormal. Est-ce normal ?

Un léger bruit de fonctionnement est normal. Cependant, si le bruit est fort ou inhabituel, vérifiez si l'appareil est de niveau et s'il n'y a pas d'objets en contact avec les compresseurs. Si le bruit persiste, contactez le service client.

Comment nettoyer l'intérieur du réfrigérateur Scandomestic GBC05X ?

Débranchez le réfrigérateur, retirez tous les aliments, et utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Évitez les produits abrasifs.

Le réfrigérateur Scandomestic GBC05X a une odeur désagréable. Que faire ?

Vérifiez les aliments pour tout produit périmé ou avarié. Nettoyez l'intérieur avec un mélange d'eau et de vinaigre. Utilisez également un désodorisant pour réfrigérateur si nécessaire.

Comment dégivrer le réfrigérateur Scandomestic GBC05X ?

Débranchez l'appareil et laissez la glace fondre naturellement. Placez une bassine ou un plat en dessous pour recueillir l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Le réfrigérateur Scandomestic GBC05X ne refroidit pas assez. Que faire ?

Vérifiez le réglage du thermostat et assurez-vous que la circulation d'air n'est pas obstruée. Évitez de surcharger le réfrigérateur et vérifiez l'étanchéité des joints de porte.

Quelle est la capacité du réfrigérateur Scandomestic GBC05X ?

Le Scandomestic GBC05X a une capacité de stockage d'environ 130 litres, ce qui est idéal pour un usage domestique.

MODE D'EMPLOI GBC05X Scandomestic

controlled cycle Cycle à températur

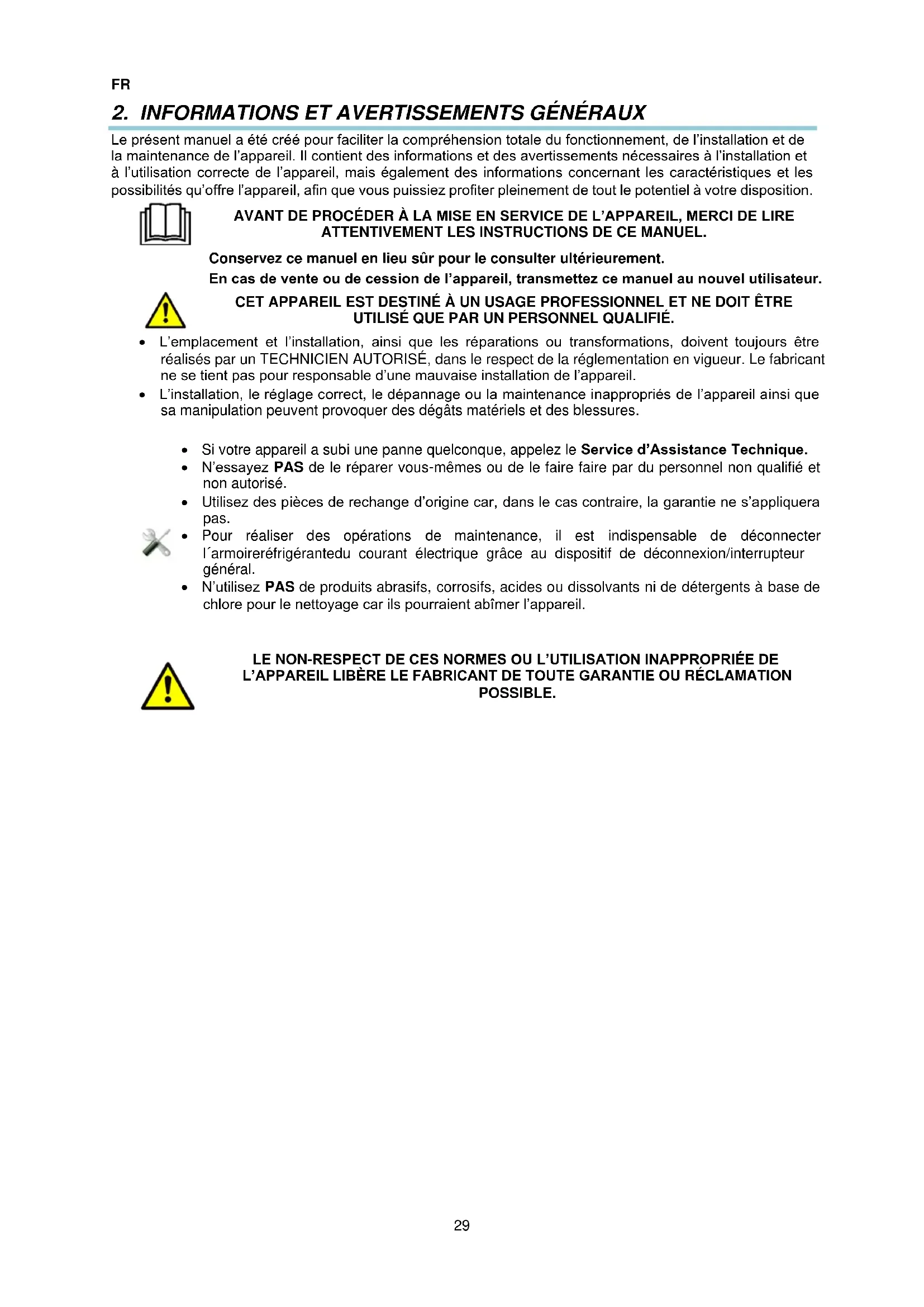

Le présent manuel a été créé pour faciliter la compréhension totale du fonctionnement, de l’installation et de la maintenance de l’appareil. Il contient des informations et des avertissements nécessaires à l’installation et à l’utilisation correcte de l’appareil, mais également des informations concernant les caractéristiques et les possibilités qu’offre l’appareil, afin que vous puissiez profiter pleinement de tout le potentiel à votre disposition.

Conservez ce manuel en lieu sûr pour le consulter ultérieurement. En cas de vente ou de cession de l’appareil, transmettez ce manuel au nouvel utilisateur.

• L’emplacement et l’installation, ainsi que les réparations ou transformations, doivent toujours être réalisés par un TECHNICIEN AUTORISÉ, dans le respect de la réglementation en vigueur. Le fabricant ne se tient pas pour responsable d’une mauvaise installation de l’appareil.

• L’installation, le réglage correct, le dépannage ou la maintenance inappropriés de l’appareil ainsi que sa manipulation peuvent provoquer des dégâts matériels et des blessures.

• Si votre appareil a subi une panne quelconque, appelez le Service d’Assistance Technique.

• N’essayez PAS de le réparer vous-mêmes ou de le faire faire par du personnel non qualifié et non autorisé.

• Utilisez des pièces de rechange d’origine car, dans le cas contraire, la garantie ne s’appliquera pas.

• Pour réaliser des opérations de maintenance, il est indispensable de déconnecter l´armoireréfrigérantedu courant électrique grâce au dispositif de déconnexion/interrupteur général.

• N’utilisez PAS de produits abrasifs, corrosifs, acides ou dissolvants ni de détergents à base de chlore pour le nettoyage car ils pourraient abîmer l’appareil.

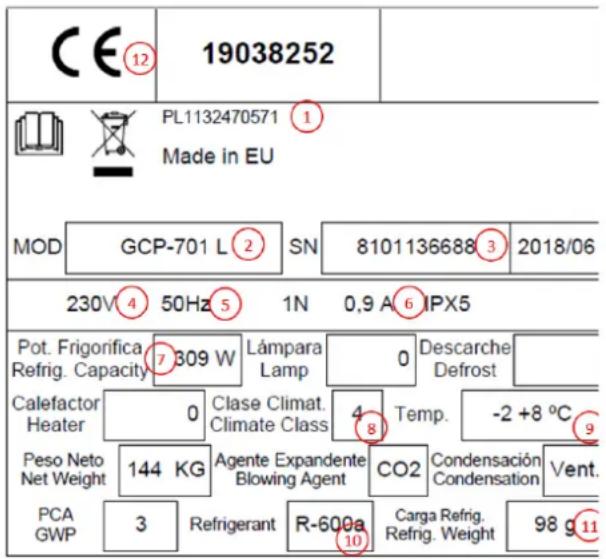

Tous les appareils disposent de plaques de caractéristiques qui identifient l’appareil et indiquent ses caractéristiques techniques. Cette plaque se trouve sur l’un des côtés de l’appareil. Ne retirez pas la plaque de l’appareil. Explication de la plaque d’immatriculation qui accompagne votre appareil.

NORME Note : Cette plaque est donnée à titre d’exemple. Elle contient les caractéristiques à indiquer lorsque vous contactez le service technique. Caractéristiques générales Ces appareils ont été fabriqués conformément aux directives de la CE relatives au traitement et à la conservation des aliments. L’utilisation de la cellule de refroidissement consiste à abaisser brusquement la température (produits cuits ou frais) à un autre niveau qui garantit le maintien des propriétés nutritionnelles, physiques et chimiques idéales des aliments. Il convient de mentionner que la plage de température critique entre 10º C et 85º C dans le produit doit être franchie le plus rapidement possible. Elle est équipée d'une horloge électronique et d’un capteur de température pour la chambre. Contrôle du cycle par le temps ou avec capteur à l’intérieur de l’aliment. Lorsque le cycle de réfrigération se termine, elle peut être utilisée comme chambre de réfrigération : + 2, + 4 ºC ; ou comme chambre de stockage de produits congelés : -18 ºC, pour une courte période. En fonction de plusieurs facteurs et selon les données préparées, l’idée est d’informer l'utilisateur sur un produit très homogène et standard dans la cuisine internationale.

(*) Production calculée selon la norme EN17032 (Réfrigeration, +65 ºC +10 ºC en 120’ ; Congélation, +65 ºC -18 ºC en 270’) La quantité de produits peut varier si les conditions d’essai changent, comme par exemple la température.

L’emplacement et l’installation, ainsi que les réparations ou transformations, doivent toujours être réalisés par un TECHNICIEN AUTORISÉ, dans le respect de la réglementation en vigueur dans chaque pays. L’installation, le réglage correct, le dépannage ou la maintenance inappropriés de l’appareil ainsi que sa manipulation peuvent provoquer des dégâts matériels et des blessures. Déballage Déballez l’appareil et vérifiez qu’il ne présente pas de dégât dû au transport ; si c’est le cas, merci d’en informer immédiatement votre fournisseur et le transporteur. En cas de doute, n’utilisez pas l’appareil avant d’avoir analysé l’étendue des dégâts.

Les éléments d’emballage (plastiques, polyuréthane étiré, pinces, etc.) ne doivent pas être laissés à la portée des enfants car ils peuvent représenter un danger potentiel.

L’armoire ne doit pas basculer. En cas de nécessité, certaines armoires peuvent être basculées sur la face qui est indiquée sur l’emballage. Si rien n’est indiqué, l’armoire ne peut être basculée. Il est nécessaire d’attendre au moins 2 heures après avoir placé l’armoire en position verticale pour la mettre en marche. Le maniement de l’appareil doit être réalisé à l’aide d’un chariot élévateur ou équivalent pour ne pas abîmer la structure de l’appareil. Transportez l’appareil jusqu’à son lieu d’installation et procédez ensuite au déballage. Les éléments d’emballage sont entièrement recyclables et doivent donc être jetés dans le conteneur correspondant. Pose et mise à niveau L’espace où est placée l’armoire doit être dégagé et propre, en évitant que le ventilateur de l’équipement frigorifique n’absorbe de matières qui créent ensuite des dépôts sur les palmes du condensateur, réduisant l’efficacité du système. Retirez la palette, en veillant à ne pas causer de trous sur le meuble. Mettez à présent l’armoirede niveau, en visant et dévissant les pieds. Lorsqu’elle est de niveau, vous pouvez retirer le film de protection de l’acier inoxydable en utilisant un objet non pointu. N’utilisez pas de cutter car cela pourrait rayer l’acier.

B : VIS : Tournez vers la droite pour baisser le meuble. Tournez vers la gauche pour lever le meuble.

L’appareil, à son emplacement définitif, doit être espacée de 50 mm du mur sur l’arrière, de 30 mm sur les côtés et de 500 mm sur le dessus. Si l’appareil est équipé de roues, assurez-vous de placer l’équipement sur une surface plane. Lors de la mise en marche, assurez-vous qu’aucune source de chaleur n’est à proximité. Pour un parfait fonctionnement des éléments composants le système frigorifique, il est de la plus haute importance que les prises d’air ne soient pas bouchées, que ce soit le ventilateur situé à l’intérieur de l´armoire ou l’accès d’air du condensateur. N’installez pas l´armoire à découvert. N’introduisez aucun élément dans les grilles de protection des ventilateurs ou de la zone de l’équipement frigorifique.FR

Raccordement électrique Le raccordement électrique de l’appareil doit toujours être effectué par un TECHNICIEN AUTORISÉ. Les normes légales en vigueur dans le pays en matière de raccordements au réseau électrique doivent être respectées.

• Vérifiez que la tension et la fréquence du réseau correspondent à celles indiquées sur la plaque des caractéristiques.

• Il est absolument indispensable que l’installation électrique sur laquelle sera branché le armoire réfrigéré soit pourvue d’une PRISE DE TERRE ainsi que de la protection magnétothermique et du différentiel adéquats (que nous conseillons de 30mA)

• Il est obligatoire de raccorder la terre à l’appareil en utilisant un dispositif de protection différentiel. Le fabricant ne se porte pas responsable pour les dégâts potentiels causés en cas de non-respect de cette exigence.

• Vérifiez que la section d’alimentation est adaptée à la consommation qu’elle va supporter.

• La prise de courant doit être de type Schuko car le câble présent dans son armoire est de ce type (aussi appelé type F ou CEE 7/4”), avec des bornes de 4,8 mm et une prise terre. Pour votre sécurité, il est interdit de rallonger ce câble d’alimentation. Les armoires peuvent également être équipées sur commande de câbles d’alimentation de type H (Angleterre) et type B (Amérique).

• Si, à l’installation de l’appareil, vous détectez tout défaut, faites-le savoir à votre fournisseur immédiatement.

• N’installez pas la cellule de refroidissement à l’extérieur.

• En cas d’incendie, n’utilisez pas d’eau. Utilisez des extincteurs au CO2 (dioxyde de carbone) et refroidissez la zone du moteur aussi vite que possible.

Ne pas respecter les spécifications du fabricant ou ne pas réaliser une installation adéquate la dispense de toute responsabilité, ne le rendant pas responsable des blessures ou des dégâts matériels sur l’appareil.

Consultez le plaque de caractéristiques pour connaître les caractéristiques électriques de votre équipement. Section 3. Connexion de l’évacuation Si vous voulez placer le drain à un endroit fixe et définitif, il doit être relié à un drainage général, en créant un siphon avec ce drain pour éviter des pertes de froid. Cette opération doit être effectuée par du personnel qualifié. Voir les figures 1 à 4 pour voir l’emplacement du drain. Recyclage L’emballage du produit est compose de :

• Polyéthylène étiré. Tous les emballages utilisés pour l’empaquetage de l’appareil sont recyclables ; l’élimination correcte de ces produits contribue à la protection de l’environnement. Pour plus d’informations sur le recyclage de ces produits, adressez-vous au bureau compétant au niveau local. Jetez ces matériaux en respectant les normes en vigueur.FR

CET APPAREIL EST DESTINÉ À UN USAGE PROFESSIONNEL ET NE DOIT ÊTRE UTILISÉ QUE PAR UN PERSONNEL QUALIFIÉ. Fonctionnement Les étapes suivantes montrent comment faire fonctionner l´armoire frigorifique mais aussi toutes les possibilités de fonctionnement dont elle dispose. Symboles du panneau de commande Le panneau de commande est équipé d’un interrupteur On/ Off et d'un thermostat. Sur la Figure 5, vous pouvez les voir en détail.

• Après avoir nettoyé l’intérieur de l’appareil, branchez-le au réseau électrique et allumez le bouton (1, Fig.5) en position ON. L’interrupteur doit être éclairé.

• Si l’appareil est allumé et qu’aucun cycle est en marche, l’AFFICHAGE (Fig.5) indique la température de la chambre.

• S’il n’y a pas de cycle actif, après 10 secondes sans avoir appuyé sur aucune icône, l’AFFICHAGE (Fig. 5) s’éteindra automatiquement, à l’exception de la lED à basse consommation d’énergie. Pour rallumer l’affichage, appuyez sur n’importe quel bouton.

• Si 60 secondes s’écoulent sans qu’aucun bouton ne soit pressé, l’écran affichera l’icône “Loc” et le clavier va se verrouiller automatiquement. Pour déverrouiller le clavier, appuyez sur n’importe quel bouton pendant 1 seconde. L’écran affichera l’icône "UnL". Cycles de travail La cellule de refroidissement que vous avez choisi est contrôlée par une horloge électronique avec un capteur de température de la chambre, qui permet d'utiliser deux méthodes de refroidissement. Le premier cycle est le cycle contrôlé par le temps pendant lequel le cycle de réfrigération se termine une fois que le temps défini du processus s’est écoulé, et le second cycle est le cycle contrôlé par la température est un cycle pendant lequel le processus se termine lorsque le capteur de température inséré dans l’aliment atteint une certaine température. De plus, il existe 2 processus de refroidissement, selon la température finale qui doit être atteinte, qui sont la réfrigération et la congélation, et qui peuvent être accédé en appuyant sur le bouton SET (14, Fig. 5).

5.1.2.1 Cycle de réfrigération contrôlé par le temps

Pour démarrer le cycle de réfrigération contrôlé par le temps, suivez les étapes ci-dessous :

1. Assurez-vous que le clavier n’est pas verrouillé et qu’aucun cycle de réfrigération ou de

dégivrage n’est actif.

2. Appuyez sur le bouton SET (14, Fig.5) pour choisir entre le cycle de réfrigération “PoS”ou le

cycle de congélation ”nEG” et assurez-vous que l’icône CYCLE TEMPORISÉ (10, Fig.5) clignote. Par défaut, le cycle de réfrigération dure 90 minutes, tandis que le cycle de congélation dure 240 minutes.

Appuyez sur le bouton SET pour sélectionner un cycle PoS

Réfrigération , cycle temporisé nEG

Réfrigération , cycle à température contrôlée. nEG

Congélation , cycle à température contrôlée

Appuyez sur le bouton START/STOP dans les 15 secondes qui suivent .FR

3. EN OPTION : Les paramètres relatifs à la durée du cycle, à la température programmée du

cycle de réfrigération, et à la température programmée du cycle de conservation peuvent être ajustés. o Appuyez sur le bouton EN BAS (12, Fig.5), avant que 15 secondes ne s’écoulent et appuyez sur le bouton SET (14, Fig.5) pour vérifier la valeur par défaut de la durée du cycle et la modifier. Pour modifier la valeur, appuyez sur le bouton EN HAUT (11, Fig.5) ou EN BAS (12, Fig.5). Appuyez à nouveau le bouton SET (14, Fig.5) pour quitter et passer à l’étape suivante. o Pour vérifier et modifier la température programmée du cycle de réfrigération, appuyez sur le bouton EN BAS (12, Fig.5) avant que 15 secondes ne se soient écoulées , puis sur le bouton SET (14, Fig.5). Pour modifier la valeur, appuyez sur le bouton EN HAUT (11, Fig.5) ou EN BAS (12, Fig.5). Appuyez à nouveau le bouton SET (14, Fig.5) pour quitter et passer à l’étape suivante. o Pour vérifier et modifier la température programmée du cycle de conservation, appuyez sur le bouton EN BAS (12, Fig.5), avant que 15 secondes ne se soient écoulées , puis sur le bouton SET (14, Fig.5). Pour modifier la valeur, appuyez sur le bouton EN HAUT (11, Fig.5) ou EN BAS (12, Fig.5). Appuyez à nouveau le bouton SET (14, Fig.5) pour quitter et passer à l’étape suivante. o Il s’agit d’un ajustement temporaire. Lorsqu’un nouveau cycle est activé ou après une panne de courant, les valeurs fixées seront réinitialisées à celles définies par le fabricant.

4. Appuyez sur le bouton START/STOP (13, Fig. 5), Le cycle va démarrer et l’icône CYCLE

TEMPORISÉ (10, Fig.5) va s’allumer. Pendant le processus de réfrigération, l’AFFICHAGE va indiquer le temps de cycle restant. Lorsque le cycle est terminé, l'AFFICHAGE va afficher le mot “END” et un bip sonore sera émis pendant la durée spécifiée dans le paramètre “AA”. Pour désactiver le bip sonore, appuyez sur n'importe quel bouton. Enfin, une fois que la fin du processus est indiquée, le processus de conservation est activé en allumant l'icône CONSERVATION (7, Fig.5) et la température de la chambre est affichée sur l’AFFICHAGE. De plus, pendant le cycle de réfrigération, il est possible d'afficher la température de la chambre sur l’écran. Appuyez sur le bouton EN BAS (12, Fig.5), Choisissez l’option de réfrigération actuelle “PoS” pour la réfrigération ou “nEG” pour la congélation. Lorsque le cycle est sélectionné, appuyez à nouveau sur le bouton EN BAS (12, Fig.5) pour afficher cette valeur. Pour quitter l’affichage de la température, appuyez sur le bouton SET (14, Fig.5) ou n’effectuez aucune action pendant 15 secondes. Pour interrompre le processus de réfrigération, appuyez sur START/STOP (13, Fig. 5), pendant 2 secondes.

5.1.2.2 Cycle de réfrigération contrôlé par la température

Pour démarrer le cycle de réfrigération contrôlé par la température, suivez les étapes suivantes :

1. Assurez-vous que le clavier n’est pas verrouillé et qu’aucun cycle de réfrigération ou de

dégivrage n’est actif.

2. Appuyez sur le bouton SET (14, Fig.5) pour choisir entre le cycle de réfrigération “

PoS” ou de congélation ”nEG” et assurez-vous que l’icône CYCLE À TEMPÉRATURE CONTRÔLÉE (2, Fig.5) clignote. Par défaut, la température finale du capteur alimentaire pour le cycle de réfrigération est fixée à 3°C, tandis que pour le cycle de congélation, il est fixé à 18°C.

3. Avant de démarrer un cycle à température contrôlée, un test automatique est effectué pour

vérifier si le capteur de température est correctement inséré dans l’aliment à réfrigérer. Si le test échoue, le cycle contrôlé en fonction du temps commence.

4. EN OPTION : Les paramètres liés à la valeur du capteur de température à la fin du cycle

de réfrigération, la durée maximale du cycle, la température de la chambre pendant le cycle de réfrigération et la température de la chambre pendant le cycle de conservation peuvent être réglés.FR

o Appuyez sur le bouton EN BAS (12, Fig.5), avant que 15 secondes ne se soient écoulées et appuyez sur le bouton SET (14, Fig.5) pour vérifier la valeur de la température finale du produit et la modifier. La valeur peut être modifiée en appuyant sur les boutons EN HAUT (11, Fig.5) ou EN BAS (12, Fig.5). Appuyez sur le bouton SET pour revenir au niveau précédent. o Pour vérifier et modifier la durée maximale du cycle de réfrigération, appuyez sur le bouton EN BAS (12, Fig.5), pendant une période ne dépassant pas 15 secondes, puis sur le bouton SET (14, Fig.5). Appuyez sur les boutons EN HAUT (11, Fig.5) ou BAS (12, Fig.5) pour modifier la valeur. Appuyez sur le bouton SET (14, Fig.5) pour revenir au niveau précédent. o Pour vérifier et modifier la température de la chambre pendant le processus de réfrigération, appuyez sur le bouton EN BAS (12, Fig.5), pendant une période ne dépassant pas 15 secondes, puis sur le bouton SET (14, Fig.5). Appuyez sur les boutons EN HAUT (11, Fig.5) ou BAS (12, Fig.5) pour modifier la valeur. Appuyez sur le bouton SET (14, Fig.5) pour revenir au niveau précédent. o Pour vérifier et modifier la température de la chambre pendant le processus de conservation, appuyez sur le bouton EN BAS (12, Fig.5), pendant une période ne dépassant pas 15 secondes, puis sur le bouton SET (14, Fig.5). Appuyez sur les boutons EN HAUT (11, Fig.5) ou EN BAS (12, Fig.5) pour modifier la valeur. Appuyez sur le bouton SET (14, Fig.5 pour revenir au niveau précédent. o Il s’agit d’un ajustement temporaire. Lorsqu’un nouveau cycle est activé ou après une panne de courant, les valeurs fixées seront réinitialisées à celles définies par le fabricant

5. Appuyez sur le bouton START/STOP (13, Fig. 5), Le cycle va démarrer et l’icône CYCLE

TEMPORISÉ 10, Fig.5) va s’allumer. Si la température détectée par le capteur de température des aliments atteint le point programmé du cycle , avant que la durée maximale n'ait été atteinte, l’AFFICHEUR affichera le mot “EnD” et un bip sonore sera émis pendant la durée spécifiée dans le paramètre "AA" et les appareils se mettront en mode de conservation. Appuyez sur n'importe quel bouton pour mettre le bip sonore en mode silencieux et appuyez à nouveau sur un autre bouton pour supprimer l’indicateur “EnD”. Si la température détectée par le capteur de température des aliments n’atteint pas le point programmé du cycle, lorsque la durée maximale du cycle a été atteinte, le cycle se poursuivra jusqu’à ce que la température fixée soit atteinte. Ensuite, l’icône CYCLE À TEMPÉRATURE CONTRÔLÉE (2, Fig.5) va clignoter et l'ALARME (6, Fig.5) s’affichera et le bip sonore sera activé. Appuyez sur n’importe quel bouton pour mettre le bip sonore en mode silencieux. Enfin, une fois que la fin du cycle est indiquée, si la réfrigération a réussi, l’appareil passe en mode de conservation en allumant l'icône CONSERVATION (7, Fig.5) ainsi que le CYCLE À TEMPÉRATURE CONTRÔLÉE (2, Fig.5). À l’inverse, si le cycle a échoué, l’icône ALARME (6, Fig.5) s'allumera. Jusqu’à la fin de cet état, la température de la chambre sera affichée sur l'écran. En outre, pendant la conservation, si le processus a été réussi, le temps entre le cycle réel et la durée maximale du cycle par défaut peut être vérifié. En cas d'échec du processus, le temps écoulé entre la durée maximale du cycle et l’instant où le capteur de température des aliments détecte la valeur fixée peut être affiché. Dans les deux cas, appuyez sur le bouton EN BAS (12, Fig.5). Appuyez à nouveau le bouton EN BAS (12, Fig.5), pour afficher la température de la chambre. Pour quitter l’application, appuyez sur le bouton SET (14, Fig.5). Pour interrompre le processus de réfrigération dans n’importe quel des états, appuyez sur le bouton START/STOP (13, Fig. 5), pendant 2 secondes.

5.1.2.3 Redémarrer le dernier cycle commencé

Assurez-vous que le clavier n’est pas verrouillé. Appuyez sur le bouton SET (14, Fig.5). Le dernier cycle commencé sera affiché. Appuyez sur le bouton SET (14, Fig.5) dans les 15 secondes qui suivent.FR

Test de vérification lors de l’insertion du capteur de température Les cycles contrôlés par la température sont précédés d’une étape de test pour vérifier si le capteur de température des aliments est correctement inséré. Le test comporte deux étapes :

• Le résultat de la première étape sera positif si “la température mesurée par le capteur de température - température de la cabine” est supérieure à la valeur fixée par le paramètre rc, au moins 3 fois sur 5 (la comparaison est effectuée toutes les 10 s), si le paramètre rc est fixé à 0, ni la première ni la deuxième étape ne seront lancées. Si le résultat de la première étape est positif, la deuxième ne sera pas exécutée.

• Si le résultat de la première étape est négatif, la deuxième étape sera lancée. Le résultat de la deuxième étape est positif si la différence de “température mesurée par le capteur de température - température de la cabine” est supérieure d’au moins 1ºC/1ºF (par rapport à la comparaison précédente), et au moins 6 fois sur 8. La comparaison est effectuée tous les “rd/8 s”). Si le résultat du test est positif, le cycle sera activé. Si le résultat du test n'est pas positif, le cycle commencera en mode horaire avec l’icône (2, Fig.5) S’il y a une panne de courant pendant le test, le test recommencera quand le courant sera restauré. État opérationnel "STATUT “ON” (MIS EN MARCHE) Lorsque l’appareil est mis en marche, le cycle se déroule et il y a une coupure de courant :

• Pendant la réfrigération contrôlée par le temps, lorsque le courant est rétabli, la réfrigération se poursuivra à partir du moment où l’interruption s’est produite (avec une erreur maximale de 10 minutes) ;

• Pendant la réfrigération contrôlée par la température, lorsque le courant est rétabli, la réfrigération sera réinitialisée dès le début ;

• Pendant la conservation, lorsque le courant est rétabli, le cycle de conservation sera réinitialisé. STATUT “STAND-BY” (MODE VEILLE)

• L’appareil est allumé mais aucun cycle de fonctionnement n’est en cours. Si l'alimentation est interrompue en mode "veille", lorsque l'alimentation sera rétablie, l’appareil sera dans le même état. Dégivrage La cellule de refroidissement que vous avez acheté a un cycle de dégivrage qui n’est activé que manuellement. Les aliments qui sont introduits dans l’appareil, ainsi que l’ouverture des portes, génèrent de l’humidité à l'intérieur du dispositif. Lors d’un cycle de réfrigération, cette humidité se condense et gèle dans l'endroit le plus froid du système de réfrigération, qui est l’évaporateur, accumulant ainsi de la glace. Dans certains cas, cette accumulation peut entraîner à un blocage de l’évaporateur et, par la suite, les cycles de refroidissement ne sont pas effectués correctement. Pour cette raison, il est conseillé d’effectuer un dégivrage de temps en temps, surtout si plusieurs cycles de réfrigération sont effectués successivement. Pour démarrer le cycle de dégivrage, assurez-vous qu’aucune autre procédure n’est utilisée, ouvre la porte et appuyez sur le bouton EN HAUT/DÉGIVRAGE (11, Fig.5) pendant 4 secondes.

Vérification de l’état du ventilateur du compresseur et de l’évaporateur Pour vérifier l’état du compresseur, assurez-vous qu’aucun autre cycle n’est actif. Appuyez une fois le bouton EN BAS (12, Fig.5) et l'état du compresseur sera affiché comme suit :

• “C-1”, le compresseur est en marche

• “C-0”, le compresseur est éteint

• “C-P”, protection du compresseur activé (paramètres C0, C1, C2 et i7).

La durée du dégivrage peut être configurée à l'aide des paramètres d3 et d7. Contactez votre service technique pour toute modification.FR

Pour vérifier l'état du ventilateur de l’évaporateur, appuyez encore une fois le bouton (12, Fig.5) et l'état du ventilateur sera affiché comme suit :

• “F-1”, le ventilateur de l’évaporateur sera mis en marche

• “F-0”, le ventilateur de l’évaporateur sera éteint

• “F-P”, le retard d’activation du ventilateur de l’évaporateur continue (paramètre F8). Pour sortir de la procédure, appuyez sur le bouton SET (14, Fig.5) ou n’entreprenez aucune action pendant 15 secondes.

Conseils utiles Lisez attentivement les conseils utiles suivants pour profiter au maximum du potentiel dont dispose votre armoire frigorifique. Maintenance Réalisez les opérations de nettoyage adéquates pour que votre appareil ait une longue durée de vie.

• Enlevez les résidus de l’appareil à la fin de chaque journée de travail. Avant de réaliser toute opération de nettoyage, il faut débrancher l’appareil de la prise de courant et placer l’interrupteur général sur la position OFF ou O. Les appareils sont équipées d’une évacuation pour faciliter le nettoyage (Sauf modèles à 3 plateaux) ainsi que la sortie d’éventuels liquides provenant des aliments. Durant l’opération de nettoyage, il est indispensable d’enlever le bouchon d’évacuation et de le nettoyer pour éviter l’obstruction par des éléments solides. Il empêche la stagnation de liquides qui pourraient être présents.

• N’utilisez pas de produits abrasifs, corrosifs, acides, de détergents à base de chlore, de dissolvants ou de dérivés d’essence pour le nettoyage.

• Ne nettoyez pas l’appareil avec un jet d’eau sous pression.

• Nettoyage du condensateur : Lors du nettoyage, il est important de faire attention à ne pas tordre les palmes en aluminium du condensateur, car cela pourrait empêcher le passage de l’air et sa condensation, provoquant de sérieux dégâts sur l’équipement et excluant de la garantie sa réparation.

• Vérifiez que les portes ferment correctement.

• Prenez les précautions nécessaires avant d’accéder à la zone de l’unité de condensation car certains éléments peuvent atteindre des températures élevées et il existe par conséquent un risque de brûlure.

• S’il est nécessaire de changer un câble, la section du câble ne doit jamais être diminuée.

• Le couvercle intérieur de l’installation électrique du panneau de commande est de la plus haute importance ; s’il est nécessaire de le démonter, il faut s’assurer de son étanchéité lorsqu’il est remonté.

• Si le câble d’alimentation est abîmé, il doit être remplacé par le fabricant, par son service après- vente ou par du personnel qualifié similaire, afin d’éviter tout danger. Absence prolongée d’utilisation Si l’appareil ne va pas être utilisé pour une longue période de temps (vacances, fermeture temporaire...), il est nécessaire de suivre les directives suivantes :

• Nettoyez complètement l’appareil.

• Déconnectez l’interrupteur général d’alimentation électrique.FR

Les étapes suivantes décrivent comment procéder en cas d’anomalie ou d’erreur de fonctionnement. Le tableau suivant énumère les causes et les solutions possibles. En cas de doute ou d’incapacité de résoudre le problème, mettez-vous en contact avec le service technique.

Ne manipulez pas de composants électriques par vous-mêmes. Il existe un danger de mort car les composants sont sous tension du réseau.

ANOMALIE CAUSE POSSIBLE SOLUTION L’appareil frigorifique ne fonctionne pas Il n’y a pas de courant Vérifiez que le courant arrive à l’unité frigorifique en regardant si l’interrupteur général est allumé. Température insuffisante Emplacement de l’appareil Vérifiez qu’il n’y a pas de source de chaleur à proximité. Température ambiante Vérifiez que la température ambiante ne dépasse pas +32 °C dans les armoires de congélation et 38°C dans les réfrigérateurs et les armoires de rangement pour poissons. Ce sont les températures de fonctionnement maximales garanties. Emplacement du produit dans la table frigorifique Vérifiez que la charge du produit est parfaitement placée, qu’elle n’obstrue pas les sorties d’air du ventilateur intérieur et que le temps écoulé depuis que vous avez placé les aliments est suffisant pour permettre le refroidissement des produits. Fermeture de la porte Vérifiez que les portes se ferment correctement Nettoyage du condensateur Vérifiez que le condensateur est propre : il faut savoir que plus l’équipement frigorifique est propre, plus il économise de l’énergie, en particulier les palmes du condensateur. La fréquence de nettoyage dépend des caractéristiques du local. Si le condensateur est sale, il est nécessaire d’appeler le service technique pour qu’il procède au nettoyage. Bruits étranges ou excessifs Mauvaise mise à niveau et mauvaise fermeture des portes Vérifiez que le meuble est bien de niveau et que les portes ferment bien. Friction sur les zones mobiles de l’unité frigorifique Vérifiez qu’aucun objet ne frotte contre un élément mobile de l’unité frigorifique. Les instructions du thermostat installé sont jointes au présent manuel, pour une consultation plus détaillée.

NB : si une anomalie non présente dans ce tableau arrive, contactez votre service d’assistance technique. Le fabricant se réserve le droit de modifier les caractéristiques dans préavis.FR

Alarme de température trop basse Vérifier la température de l’appareil Vérifier les paramètres A1 et A2 L’appareil continuera à fonctionner normalement

Alarme de température trop élevée Vérifier la température de l’appareil Vérifier les paramètres A3 et A4 L’appareil continuera à fonctionner normalement

Alarme de porte micro (Seulement en mode “veille” et si le paramètre i0 est réglé sur 0 ou 1) Vérifier les causes qui ont activé l’alarme Vérifier les paramètres i0 et i1 Le ventilateur de l'évaporateur reste en veille pendant la durée de l'alarme

Alarme d’entrée de protection du compresseur (Seulement si le paramètre i0 est réglé sur 2) Vérifier les raisons qui ont activé l’entrée. Vérifier les paramètres i0 et i1 Le compresseur sera arrêté Pr1 Erreur de capteur de chambre Voir le paramètre PO Vérifier le bon fonctionnement du capteur Vérifier la connexion du capteur Vérifier la température de chambre Si l’erreur se produit en mode “veille”: Si le paramètre C11 = 0, aucun cycle ne sera autorisé à démarrer Si le paramètre C11 = 1, le capteur fonctionnera comme capteur de la chambre et seul le cycle de temps sera autorisé Si l’erreur se produit pendant le cycle temporisé : - Si le paramètre C11 = 0, le cycle sera interrompu - Si le paramètre C11 = 1, le capteur fonctionnera comme capteur de la chambre et l'opération de réfrigération se poursuivra Si l’erreur se produit pendant le cycle à température contrôlée : - Si le paramètre C11 = 0, le cycle sera interrompu - Si le paramètre C11 = 1, le capteur fonctionnera comme capteur de la chambre et l’opération de réfrigération se poursuivra Si l'erreur se produit en mode de conservation : - Si le paramètre C11 = 0, l’activité du compresseur dépendra des paramètres C4, C5 et C6 - Si le paramètre C11 = 1, le capteur fonctionnera comme capteur de la chambre et l’opération de réfrigération se poursuivra Pr2 Erreur de branchement du capteur Voir le paramètre PO Vérifier le bon fonctionnement du capteur Vérifier la connexion du capteur Vérifier la température de chambre Si l'erreur se produit en mode “veille” : - Seuls les cycles associés seront autorisés à démarrer Si l’erreur se produit pendant le cycle temporisé : - La réfrigération va continuer Si l’erreur se produit pendant le cycle à température contrôlée : - La réfrigération se poursuivra selon un cycle contrôlé dans le temps Si l'erreur se produit en mode de conservation : - Le cycle de conservation se poursuivra.

La norme européenne 2012/19/EU concernant le traitement des déchets d’équipements électriques et électroniques indique que les appareils électroménagers ne doivent pas être traités de la même manière que les déchets urbains solides. Les appareils hors d’usage doivent être collectés séparément afin d’optimiser le pourcentage de récupération et de recyclages des matériaux qui les composent et d’éviter les éventuels dégâts sur la santé et l’environnement. Le symbole de poubelle barrée est placé sur tous les produits pour rappeler l’obligation d’une collecte séparée. Pour plus d’information sur le traitement correct des appareils électroménagers, les propriétaires de ce type d’équipements doivent s’adresser au service public compétent ou aux revendeurs.DE
