Produkttyp	Professionellt kylskåp
Märke	Scandomestic
Modell	GBC05X
Användning	Professionell, kvalificerad personal
Nettovikt	144 kg
Elanslutning	230 V ~ 50 Hz, 0,9 A
Kylkapacitet	309 W
Köldmedium	R-600a (98 g)
Klimatklass	4 (N)
Arbetstemperaturområde	-2 °C till +8 °C
Produktionskapacitet (kylning)	18 kg (enligt EN17032)
Produktionskapacitet (frysning)	10 kg (enligt EN17032)
Driftsätt	Kylning och frysning, tidsstyrda eller temperaturstyrda cykler
Kontrollpanel	Digital display, knappar SET, START/STOP, upp/ned-inställning, manuell avfrostning
Avfrostning	Manuell (via dedikerad knapp)
Temperatursensor	Inre och livsmedelssensor (för temperaturstyrda cykler)
Elektrisk anslutning	Schuko-uttag (typ F), jordning obligatorisk, jordfelsbrytare 30 mA rekommenderas
Installation	Avstånd bak: 50 mm, sidor: 30 mm, ovan: 500 mm; plan yta
Avlopp	Avlopp med vattenlås (installation av tekniker)
Underhåll	Daglig rengöring, inga slipande medel, rengöring av kondensorn
Säkerhet	Koppla bort före underhåll, reparera inte själv, originaldelar
Standarder	CE, återvinning enligt WEEE-direktivet

Vanliga frågor - GBC05X Scandomestic

Hur installerar man kylskåpet GBC05X?

Installationen måste utföras av en auktoriserad tekniker. Packa upp apparaten och kontrollera att den inte är skadad. Placera den på en plan yta, minst 50 mm från väggen bakom, 30 mm på sidorna och 500 mm ovanför. Nivellera genom att vrida på fötterna. Vänta 2 timmar innan du startar efter att ha riktat upp apparaten.

Hur ställer man in kyltemperaturen?

Tryck på knappen SET för att välja läge (PoS för kylning, nEG för frysning). För en tidsstyrd cykel, ställ in varaktighet och förvaringstemperatur via upp/ned-knapparna. För en temperaturstyrd cykel, sätt i livsmedelssensorn och ställ in önskad sluttemperatur.

Hur utför man avfrostning?

Se till att ingen cykel är igång, öppna dörren och tryck på knappen UPP/AVFROSTNING i 4 sekunder. Avfrostningstiden är konfigurerbar (parametrar d3 och d7). Kontakta teknisk support för att ändra dessa inställningar.

Vad gör man om apparaten inte kyler tillräckligt?

Kontrollera först strömförsörjningen och att huvudströmbrytaren är på. Se till att ingen värmekälla finns i närheten och att omgivningstemperaturen inte överstiger 38 °C. Kontrollera att produkterna inte blockerar luftutloppen, att dörrarna stänger ordentligt och att kondensorn är ren.

Hur rengör man kylskåpet?

Koppla bort apparaten och ställ strömbrytaren på OFF. Använd inte slipande, frätande, sura, klorbaserade eller lösningsmedel. Rengör kondensorn utan att böja aluminiumflänsarna. Ta bort och rengör avloppspluggen för att undvika blockeringar.

Vilka är larmkoderna och vad betyder de?

Koderna inkluderar: AL (för låg temperatur), AH (för hög temperatur), id (dörrlarm i standby), iA (kompressorskydd), Pr1 (fel i rumssensor), Pr2 (fel i sensorkabel). Varje kod har en specifik lösning som beskrivs i manualen.

Kan jag använda denna apparat för att frysa mat?

Ja, GBC05X har ett frysläge. Välj cykel nEG (frysning) via SET-knappen. Frysningskapaciteten är 10 kg enligt standard EN17032. Cykeln kan vara tidsstyrd (240 min som standard) eller temperaturstyrd (ner till -18 °C).

Hur låser man kontrollpanelen?

Tangentbordet låses automatiskt efter 60 sekunders inaktivitet och visar 'Loc'. För att låsa upp, tryck på valfri knapp i 1 sekund tills 'UnL' visas. I standbyläge släcks displayen efter 10 sekunder.

Vad är proceduren vid strömavbrott?

Om ett avbrott inträffar under en tidsstyrd cykel, återupptas cykeln där den avbröts (max 10 minuters fel). För en temperaturstyrd cykel startar cykeln om från början. I förvaringsläge återupptas förvaringen. I standbyläge bevaras tillståndet.

Hur ansluter man avloppet?

För fast avlopp, anslut avloppet till ett allmänt avlopp genom att skapa en vattenlås för att undvika kylförluster. Denna operation måste utföras av en kvalificerad tekniker. Se figurerna 1 till 4 i manualen för avloppets placering.

BRUKSANVISNING GBC05X Scandomestic

Produktets emballage består af:

3.1 Allmänna egenskaper 88

1. MONTERINGSINSTRUKTIONER 89

4.1 Uppackning....89
4.2 Placering och utjämning 89
4.3 Elektrisk anslutning....89
4.4 Anslutning till avloppet 90
4.5 Återvinning....90

1. ANVISNINGAR FÖR ANVÄNDNING OCH UNDERHÅLL 91

5.1 Drift 91

5.1.1 Slå på maskinen 91
5.1.2 Driftcykler 91
5.1.3 Verifieringstest för insättning av temperatursond 93
5.1.4 Driftstatus....93
5.1.5 Avfrostning....94
5.1.6 Kontrollera statusen för kompressorfläkten och förångaren.... 94

5.2 Användbara tips 95

5.2.1 Underhåll....95
5.2.2 Längre perioder av avstängning 95

1. AVVIKELSER, LARM OCH FEL 96
   6.1 Larm och fel 97
2. PRODUKTÄTERVINNING....97

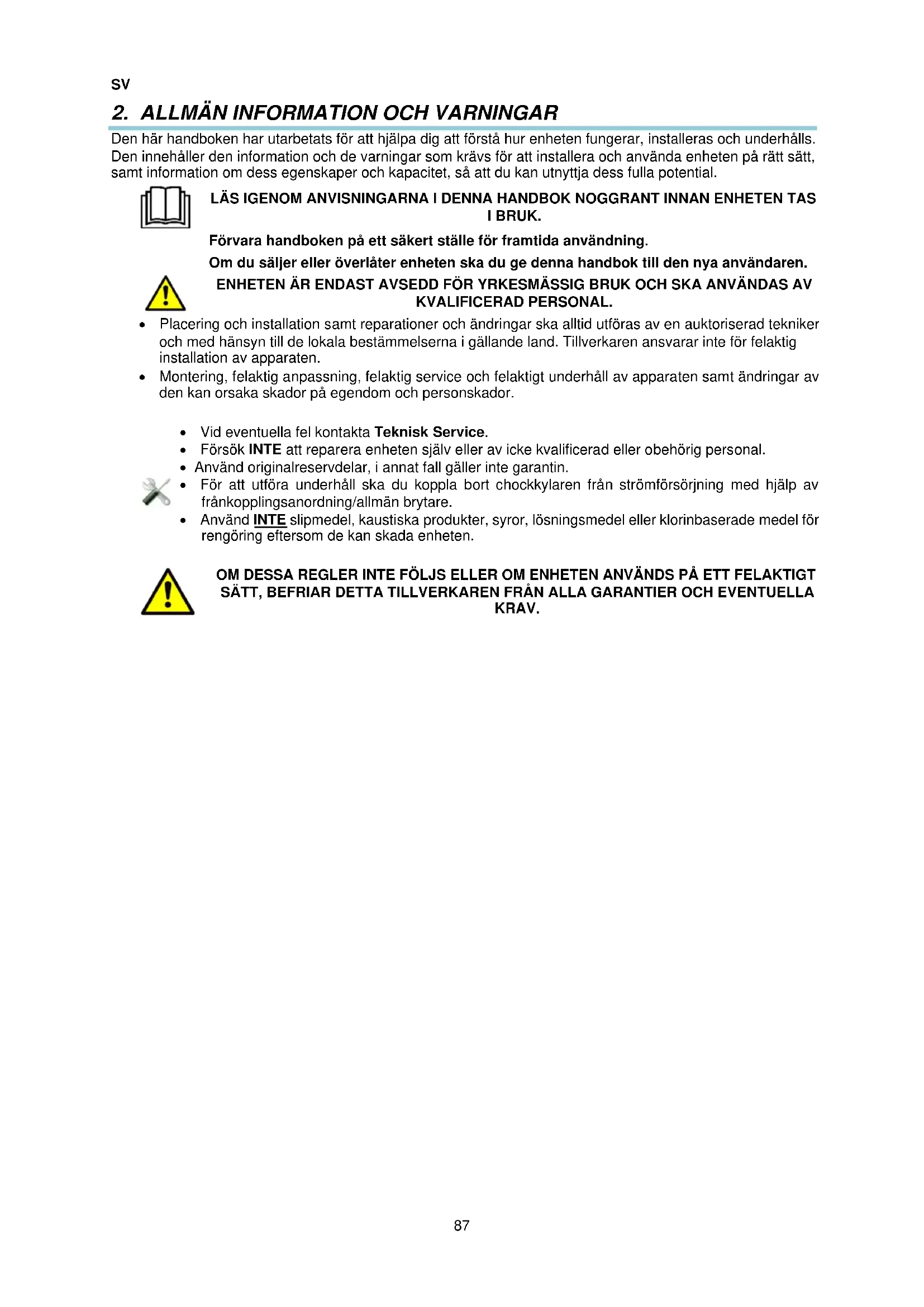

2. ALLMÄN INFORMATION OCH VARNINGAR

Den här handboken har utarbetats för att hjälpa dig att förstå hur enheten fungerar, installeras och underhålls. Den innehåller den information och de varningar som krävs för att installera och använda enheten på rätt sätt, samt information om dess egenskaper och kapacitet, så att du kan utnyttja dess fulla potential.

LÄS IGENOM ANVISNINGARNA I DENNA HANDBOK NOGGRANT INNAN ENHETEN TAS I BRUK.

Förvara handboken på ett säkert ställe för framtida användning.

Om du säljer eller överlåter enheten ska du ge denna handbok till den nya användaren. ENHETEN ÄR ENDAST AVSEDD FÖR YRKESMÄSSIG BRUK OCH SKA ANVÄNDAS AV KVALIFICERAD PERSONAL.

• Placering och installation samt reparationer och ändringar ska alltid utföras av en auktoriserad tekniker och med hänsyn till de lokala bestämmelserna i gällande land. Tillverkaren ansvarar inte för felaktig installation av apparaten.
• Montering, felaktig anpassning, felaktig service och felaktigt underhåll av apparaten samt ändringar av den kan orsaka skador på egendom och personskador.

• Vid eventuella fel kontakta Teknisk Service.
- Försök INTE att reparera enheten själv eller av icke kvalificerad eller obehörig personal.
- Använd originalreservdelar, i annat fall gäller inte garantin.
- För att utföra underhåll ska du koppla bort chockkylaren från strömförsörjning med hjälp av frånkopplingsanordning/allmän brytare.
- Använd INTE slipmedel, kaustiska produkter, syror, lösningsmedel eller klorinbaserade medel för rengöring eftersom de kan skada enheten.

OM DESSA REGLER INTE FÖLJS ELLER OM ENHETEN ANVÄNDS PÅ ETT FELAKTIGT SÄTT, BEFRIAR DETTA TILLVERKAREN FRÅN ALLA GARANTIER OCH EVENTUELLA KRAV.

3. PRODUKTSPECIFIKATIONER

Alla enheter är utrustade med en typskylt som identifierar enheten och anger dess tekniska egenskaper.

Skylten är placerad på en av enhetens sidor. Ta inte bort typskylten från enheten.

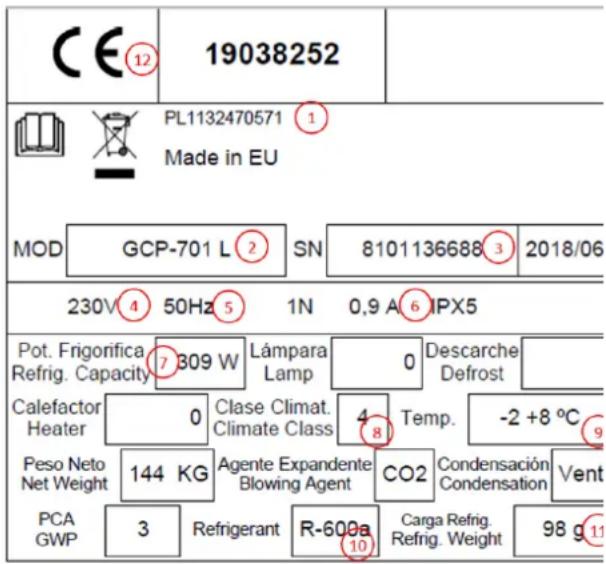

Förklaring av uppgifterna på enhetens typskylt.

CE⑫ 19038252 PL1132470571 ① Made in EU MOD GCP-701 L ② SN 8101136688 ③ 2018/06 230V④ 50Hz⑤ 1N 0,9 A⑥ IPX5 Pot. Frigorifica ⑦ 309 W Lámpara Lamp 0 Descarche Defrost Refrig. Capacity Calefactor 0 Clase Climat. Climate Class ④ Temp. -2 +8 °C Heater Climate Class ⑧ Peso Neto 144 KG Agente Expandente Blowing Agent CO2 Condensación Condensation Vent Net Weight Blowing Agent Condensation Vent PCA 3 Refrigerant R-600a Carga Refrig. 98 g ⑪ GWP ⑩ 10 Refrigerant Refrig. Weight

NUMMER	BESKRIVNING
1	TILLVERKARE
2	MODELL
3	SERIENUMMER
4	ARBETSSPÄNNING
5	FREKVENS
6	SRTÖMFLÖDE
7	KYLEFFEKT (W)
8	KLIMATKLASS (N=4)
9	DRIFTTEMPERATUR
10	TYP AV KYLGAS
11	KYLGASENS VIKT
12	STANDARD

Observera: Detta är en exempeltypskylt.

När du kontaktar teknisk service ska du lämna de angivna uppgifterna.

3.1 Allmänna egenskaper

Dessa anordningar är byggda i enlighet med EU-direktiven om bearbetning och konservering av livsmedel. Chockkylaren används för att snabbt sänka temperaturen från en nivå (kokta eller färska produkter) till en annan nivå som garanterar att livsmedlets idealiska fysiska, kemiska och näringsegenskaper bevaras.

Det bör noteras att det kritiska temperaturområdet mellan 10 °C och 85 °C i produkten bör överskridas så snabbt som möjligt.

Utrustad med en elektronisk timer och en temperaturgivare för kammaren. Cykelstyrning med hjälp av tid eller med en sond inuti maten. I slutet av kylcykeln kan enheten användas som kylrum: +2, +4 °C eller som förvaringskammare för frysta livsmedel: -18 °C, under en kort tid.

Beroende på flera faktorer och på de uppgifter som tagits fram är syftet är att informera användaren om en mycket homogen och standardiserad produkt i det internationella köket.

MODELL	PRODUKTIVITET (kg) (*)
	KYLNING	INFRYSNING
GBC05X	18	10
GBC10X	50	30

(*) Produktivitet mält enligt EN170.32
(Kylning, +65 °C +10 °C inom 120'; Infrysning. +65 °C -18 °C inom 270')
Produktmängden kan förändras om testförhållandena, t.ex. temperaturen, ändras.

4. MONTERINGSINSTRUKTIONER

Placering och installation samt reparationer och ändringar ska alltid utföras av en auktoriserad tekniker och med hänsyn till de lokala bestämmelserna i gällande land.

Montering, felaktig anpassning, felaktig service och felaktigt underhåll av apparaten samt ändringar av den kan orsaka skador på egendom och personskador.

4.1 Uppackning

Packa upp maskinen och kontrollera att den inte har skadats under transporten. Meddela i så fall omedelbart leverantören och transportören. Om du är osäker får du inte använda maskinen förrän skadan har bedömts.

Förpackningskomponenter (plast, polyuretanskum, häftklamrar etc.) utgör en potentiell fara och får inte lämnas inom räckhåll för barn.

Skåpet får inte tippas över. Vid behov kan skåpen vändas till den sida som anges på förpackningen. Om det inte finns någon sådan uppgift på förpackningen får skåpet inte tippas över. Låt maskinen stå upprätt i minst 2 timmar innan den tas i bruk.

Maskinen ska flyttas med en gaffeltruck eller liknande för att inte skada dess konstruktion. Flytta maskinen till installationsplatsen och packa sedan upp den.

De komponenter som används för förpackningen är helt återvinningsbara och bör därför kastas i en lämplig behållare.

4.2 Placering och utjämning

Platsen där skåpet ska placeras vara rymlig och ren så att kylskåpets fläkt inte suger in material som kan blockera kondensatorn och därmed minska systemets effektivitet.

Ta bort pallen, var försiktig så att den inte slår mot enheten. Du kan nu jämna ut skåpet genom att skruva av eller till fötterna. När utjämningen är klar kan den skyddande rostfria filmen avlägsnas med ett trubbigt instrument för att inte skrapa ytan.

A B

A: FOT

B: GÄNGA

Skruva åt höger för att sänka skåpet

Skruva åt vänster för att höja skåpet

I den slutliga placeringen av chockkylaren ska skåpet stå 50 mm från väggen på baksidan, 30 mm från sidan samt 500 mm från taket.

Om enheten är utrustad med hjul, se till att den står på en jämn yta.

När du startar enheten ska du se till att det inte finns någon värmekälla i närheten.

För att kylelementen ska fungera perfekt är det mycket viktigt att luftintagen, både för fläkten i botten av skåpet och för kondensatorn, inte blockeras. Placera inte skåpet utomhus.

För inte in några föremål i ventilationsgallret eller i kylsystemet.

4.3 Elektrisk anslutning

Den elektriska anslutningen av apparaten ska alltid göras av en AUKTORISERAD TEKNIKER.

Observera de bestämmelser som gäller i ditt land för anslutning till elnätet.

- Kontrollera att nätspänningen och frekvensen motsvarar de uppgifter som anges på typskylten.

- Det är viktigt att den elektriska installation som apparaten ska anslutas till är utrustad med en jordanslutning, förutom en lämplig magnetotermisk strömbrytare och ett jordfelsskydd (30 mA rekommenderas).

- Apparaten måste ovillkorligt vara jordad med en jordfelsbrytare. Tillverkaren är inte ansvarig för eventuella skador som orsakas av att detta krav inte uppfylls.

• Elkabelns tvärsnitt måste vara lämpligt för apparatens märkström.
• Eluttaget måste vara av Schuko-typ eftersom kabeln som skåpet är utrustat med har denna typ av stickkontakt (den så kallade typen F eller CEE 7/4"), jordad och stift med en diameter på 4,8 mm. Av säkerhetsskäl är det förbjudet att förlänga elkabeln. Enheten kan på begäran utrustas med elkablar med typ H (England) och typ B (Amerika) stickkontakter.
• Om du upptäcker något fel under installationen ska du omedelbart meddela leverantören.
• Placera inte enheten utomhus.
• Använd inte vatten i händelse av brand. Använd en CO2-släckare (koldioxid) och kyl motorområdet så snart som möjligt.

Om tillverkarens krav inte följs eller om installationen är felaktig befriar detta tillverkaren från allt ansvar, även för personskador eller materiella skador på själva enheten.

Kontrollera typskylten för att ta reda på enhetens elektriska egenskaper. Avsnitt 3.

4.4 Anslutning till avloppet

Om du vill placera avloppet på en fast och oföränderlig plats måste det anslutas till det allmänna avloppet och bilda ett vattenlås tillsammans med det nämnda avloppet för att undvika kylförlust. Denna åtgård måste utföras av kvalificerad personal. Avloppsplaceringen visas i figur 1-3.

4.5 Atervinning

Produktförpackningen består av:

• Träpall
• Kartong/folie
• Polypropenband
• Polyetylenskum

Alla delar av apparatens förpackning är återvinningsbara och därför bidrar ett korrekt bortskaffande av dessa produkter till att skydda miljön. För mer information om hur du kan återvinna dessa produkter, kontakta din lokala myndighet. Bortskaffa dessa material i enlighet med gällande bestämmelser.

5. ANVISNINGAR FÖR ANVÄNDNING OCH UNDERHÅLL

LÄS NOGA IGENOM ANVISNINGARNA I DENNA HANDBOK INNAN DU TAR ENHETEN I BRUK.

ENHETEN ÄR ENDAST AVSEDD FÖR YRKESMÄSSIG BRUK OCH SKA ANVÄNDAS AV KVALIFICERAD PERSONAL.

5.1 Drift

Nedan följer kylskåpets arbetssteg som visar alla möjligheter som står till buds.

5.1.1 Slå på maskinen

Kontrollpanelen är utrustad med en on/off-brytare och en styrenhet. Detaljerna visas i figur 5.

• När maskinens insida har rengjorts, anslut den till elnätet och sätt brytaren (1, fig.5) i ON-läge. Strömbrytaren måste vara tänd.
• När apparaten är påslagen och ingen cykel är igång visar DISPLAYEN (fig. 5) temperaturen i kammaren.
• Om det inte finns någon aktiv cykel, efter 10 sekunder utan att någon ikon tryckts på, kommer DISPLAYEN (fig. 5) stängas automatiskt av med undantag för lysdioden för låg effekt. Tryck på valfri knapp för att slå på displayen igen.
• Om 60 sekunder förflyter utan att du trycker på någon knapp visas "Loc" på displayen och knappsatsen låses automatiskt. För att låsa upp knappsatsen trycker du på en tangent i mer än 1 sekund. På displayen visas "UnL".

5.1.2 Driftcykler

Den chockkylare du valt styrs av en elektronisk timer med en temperaturgivare för kammaren, vilket möjliggör två metoder för chockkylning. Den första är en tidsstyrd cykel, där chockkylningscykeln avslutas när den tid som anges för processen har förflutit, och den andra är en temperaturstyrd cykel, där processen avslutas när den temperaturgivare som förs in i livsmedlet när den angivna temperaturen.

Det finns i sin tur två processer för chockkylning beroende på vilken sluttemperatur som ska uppnås, kylning och infrysning, som kan nås genom att trycka på SET-knappen (14, fig. 5).

		Tryck på SET-knappen för att välja cykel
PoS		Kylning, tidsstyrd cykel
nEG		Infrysning, tidsstyrd cykel
PoS		Kylning, temperaturstyrd cykel
nEG		Infrysning, temperaturstyrd cykel
		Tryck på START/STOP-knappen inom 15 sekunder.

För att starta en tidsstyrd cykel följer du stegen nedan:

1. Kontrollera att knappsatsen inte är låst och att ingen kyl- eller avfrostningscykel är aktiv.

2. Tryck på SET-knappen SET (14, fig.5) för att välja mellan kylcykel "PoS" eller fryscykel "nEG" och se till att ikonen TIDSSTYRD CYKEL (10, fig.5) blinkar. Som standard pågår kylcykeln i 90 minuter och fryscykeln i 240 minuter.

3. VALFRITT: Parametrar för cykelns varaktighet, temperatur för kylcykeln och temperatur för underhållscykeln kan justeras.

Tryck på NER-knappen FNC (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5), för att se standardvärdet för cykeltiden och för att ändra det. För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig.5) igen för att avsluta och gå vidare till nästa steg.

För att kontrollera och ändra temperaturinställningen för kylcykeln trycker du på NERknappen (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5).

För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig.5) igen för att avsluta och gå vidare till nästa steg.

För att kontrollera och ändra temperaturinställningen för kylcykeln trycker du på NERknappen (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5).

För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig. 5) igen för att avsluta och gå vidare till nästa steg.

Dessa inställningar är tillfälliga. När du aktiverar en ny cykel eller efter ett strömavbrott återställs de inställda värdena till de standardvärden som fastställts av tillverkaren.

1. Tryck START/STOPP-knappen (13, fig. 5), cykeln startar och ikonen TIDSSTYRD CYKEL (20, fig.5) tänds.

Under nedkylningsprocessen visar DISPLAYEN den återstående cykeltiden. När cykeln är avslutad visar DISPLAYEN ordet "END" och ett pipande ljud hörs under den tid som anges i "AA"-parameter. Tryck på valfri knapp om du vill stänga av ljudet.

När informationsflödet i slutet av cykeln är klart aktiveras underhållsprocessen, ikonen UNDERHÅLL (7, fig.5) visas och den aktuella temperaturen i kammaren visas på DISPLAYEN.

Under kylcykeln är det dessutom möjligt att visa den aktuella temperaturen i kammaren på displayen. Tryck på NER-knappen (12, fig.5), välj det tillämpliga kylalternativet "PoS" för kylning eller "nEG" för infrysning. När cykeln har valts trycker du på NED-knappen (12, fig.5) igen för att visa detta värde. För att avsluta temperaturvisningsalternativet trycker du på SET-knappen (14, fig.5) eller gör ingenting i ytterligare 15 sekunder.

Om du vill avbryta kylprocessen håller du START/STOPP-knappen (13, fig. 5) intryckt i 2 sekunder.

5.1.2.2 Temperaturstyrd kylcykel

För att starta en temperaturstyrd cykel följer du stegen nedan:

1. Kontrollera att knappsatsen inte är låst och att ingen kyl- eller avfrostningscykel är aktiv.

2. Tryck på SET-knappen ⚠ SET (14, fig.5) för att välja mellan kylcykel "PoS" eller fryscykel "nEG" och se till att ikonen TEMPERATURSTYRD CYKEL ⚠ (2, fig.5) blinkar. Som standard är instickssondens sluttemperatur för kylcykeln inställd på 3 °C, medan sluttemperaturen för fryscykeln är inställd på -18 °C.

3. Innan en temperaturstyrd cykel startar utförs ett automatiskt test för att kontrollera att temperaturgivaren är korrekt införd i livsmedlet som ska kylas. Om testet misslyckas börjar den lämpliga tidsstyrda cykeln.

4. VALFRITT: Det går att justera parametrarna för sensortemperaturvärdet i slutet av kylcykeln, den maximala cykeltiden, kammartemperaturen under kylcykeln och kammartemperaturen under underhållscykeln.

Tryck på NER-knappen FNC (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5), för att se standardvärdet för cykeltemperaturen och för att ändra det. För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig.5) igen för att avsluta och gå vidare till nästa steg.

För att kontrollera och ändra temperaturinställningen för kylcykeln trycker du på NERknappen (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5). För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig.5) igen för att avsluta och gå vidare till nästa steg.

För att kontrollera och ändra temperaturinställningen för kylcykeln trycker du på NERknappen (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5). För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig.5) igen för att avsluta och gå vidare till nästa steg.

- För att kontrollera och ändra temperaturinställningen för kylcykeln trycker du på NERknappen (12, fig.5) innan 15 sekunder har gått och sedan på SET-knappen (14, fig.5).

För att ändra värdet trycker du på UPP- (11, fig.5) eller NER-knappen (12, fig.5). Tryck på SET-knappen (14, fig.5) igen för att avsluta och gå vidare till nästa steg.

Dessa inställningar är tillfälliga. När du aktiverar en ny cykel eller efter ett strömavbrott återställs de inställda värdena till de standardvärden som fastställts av tillverkaren.

1. Tryck START/STOPP-knappen 📋 (13, fig. 5), cykeln startar och ikonen TIDSSTYRD CYKEL 📋, fig.5) tänds.

SV

Om den temperatur som registreras av matens temperatursensor när cykelns inställda punkt innan den maximala cykeltiden har uppnåtts, avslutas cykeln, på DISPLAYEN visas ordet "END" och ett pipande ljuder under den tid som anges i "AA"-parameter. För att stänga av ljudet trycker du på en valfri knapp och trycker sedan på en annan knapp igen för att ta bort "EnD"-indikatorn.

Om den temperatur som matens temperatursensor registrerar inte när cykelns inställningsvärde efter den maximala cykeltiden, fortsätter cykeln tills den önskade temperaturen uppnås. Ikonen

TEMPERATURSTYRD CYKEL (2, fig. 5) kommer att blinka, LARM-ikonen visas och en ljudsignal kommer att aktiveras. Tryck på en valfri knapp för att stänga av ljudet.

Slutligen, efter att ha indikerat slutet av cykeln, om kylningen har varit framgångsrik, går enheten in i energisparläge, ikonerna för UNDERHÅLL (7, fig.5) och TEMPERATURSTYRD CYKEL (2,

fig. 5) lyser.Om kylningen misslyckas, lyser ikonen för ALARM (6, fig. 5). Fram till slutet av detta tillstånd visas kammarens temperatur på skärmen.

Dessutom kan man under underhållet, om processen var framgångsrik, kontrollera den förflutna tiden mellan den faktiska cykeln och den förinställda maximala cykeltiden. Om processen däremot misslyckas kan tiden mellan den maximala cykeltiden och det ögonblick då temperaturgivaren för livsmedelstemperaturen registrerar angiven temperatur visas. I båda fallen, tryck på knappen NED-knappen (12, fig.5). Tryck på NED-knappen (12, fig.5) igen för att visa kammarens temperatur, tryck på knappen SET-knappen (12, fig.5) för att avsluta programmet.

Om du vill avbryta kylprocessen håller du START/STOPP-knappen (13, fig. 5) intryckt i 2 sekunder.

5.1.2.3 Återstart av den senaste cykeln

Kontrollera att knappsatsen inte är låst. Tryck på knappen SET-knappen SET (14, fig.5). Den senast påbörjade cykeln visas. Tryck på SET-knappen (14, fig.5) inom 15 sekunder.

5.1.3 Verifieringstest för insättning av temperatursond

De cykler som styrs av den inställda temperaturen föregås av ett teststeg för att kontrollera att temperatursonden för livsmedelstemperaturen är korrekt insatt.

Testet består av två steg:

- Resultatet av det första steget kommer att vara positivt om "temperaturen som uppmäts av instickssonden – skåpets temperatur" är högre än det värde som anges i rc-parametern minst 3 gånger av 5 (jämförelsen görs var 10 sekund), om rc-parametern är inställd på 0 kommer varken det första eller det andra steget att startas.

Om resultatet av det första steget är positivt kommer den andra etappen inte att påbörjas.

- Om resultatet av det första steget är negativt, inleds det andra steget. Resultatet av det andra steget kommer att vara positivt om skillnaden "temperatur mätt av proppens sond – skåpets temperatur" är större med minst 1 °C / 1 °F (i förhållande till den föregående jämförelsen) minst 6 gånger av 8 (jämförelsen utförs varje "rd / 8 s").

Om testresultatet är positivt aktiveras cykeln.

Om testresultatet inte är positivt startar cykeln i tidsstyrt läge med ikonen (2, fig.5).

Om strömmen bryts under testet startar testet på nytt när strömmen återställs.

5.1.4 Driftstatus

När enheten är på, en driftcykel pågår och det blir ett strömavbrott:

• Under en tidsstyrd kylning fortsätter kylningen när strömmen återställs från den punkt där avbrottet inträffade (med ett maximalt fel på 10 minuter);
  • Under en temperaturstyrd kylning startar kylningen igen när strömmen återställs.
  • Under en underhållscykel återställs underhållscykeln när strömmen återställs.

"STAND-BY"-STATUS (VILOLÄGE)

- Enheten är på men ingen arbetscykel körs. Om det blir ett strömavbrott när enheten är i standby-läge kommer enheten att förbli i standby-läge när strömmen återställs.

5.1.5 Avfrostning

Chockkylaren som du har köpt har en avfrostningscykel som endast kan aktiveras manuellt. När maten placeras i enheten och när dörren öppnas skapas fukt inne i enheten. När kylcykeln utförs kondenserar och fryser denna fukt vid den kallaste punkten i kylsystemet, förångaren, och is bildas. I vissa fall kan denna ansamling leda till att förångaren blockeras, vilket gör att kylcyklerna inte kan genomföras korrekt. Därför är det lämpligt att utföra en avfrostning då och då, särskilt om flera kylcykler har utförts efter varandra.

För att starta en avfrostningscykel, se till att ingen annan cykel förfarande pågår, öppna dörren, tryck på

UPP/AVFROSTNING-knappen (11, fig.5) och håll den intryckt i 4 sekunder.

Avfrostningstiden kan konfigureras med parametrarna d3 och d7. Kontakta teknisk support om du vill göra ändringar.

5.1.6 Kontrollera statusen för kompressorfläkten och förångaren

För att kontrollera kompressorns status måste du se till att ingen annan cykel är aktiv. Tryck en gång på NERknappen (5) och kompressorstatusen visas på följande sätt:

• "C-1", kompressorn är på
• "C-0", kompressorn är avstängd
• "C-P", kompressorskydd aktivt (parametrarna C0, C1, C2 och i7).

För att kontrollera förångarfläktens status trycker du på NER-knappen igen FNC √ (12, fig. 5) och fläktstatusen visas enligt följande:

• "F-1", förångarfläkten är på
• "F-0", förångarfläkten är avstängd
- "F-P", aktiveringsfördröjning av förångarfläkten pågår (parameter F8).

För att avsluta förfarandet trycker du på SET-knappen SET (14, fig.5) eller gör ingenting under 15 sekunder.

5.2 Användbara tips

Läs noga igenom de användbara tipsen nedan så att du kan utnyttja de möjligheter som enheten erbjuder på bästa sätt.

5.2.1 Underhåll

För att hålla maskinen i gott skick ska du rengöra den ordentligt.

• Rengör maskinen från matrester efter varje arbetsdag. Före rengöring ska du koppla bort maskinen från strömförsörjningen och ställa strömbrytaren i OFF eller 0-läge. Chockkylare är utrustade med ett avlopp för enkelt underhåll (utom modeller med 3 behållare) samt ett eventuellt avlopp för matvätskor. Vid rengöring är det nödvändigt att ta bort avloppspluggen och rengöra avloppet för att undvika att det täpps till av olika element. Syftet är att förhindra att vätskan stannar upp.
• Använd inte slipande eller frätande produkter, syror, lösningsmedel eller bensinderivat för rengöring.
• Rengör inte maskinen med trycktvätt.
• Rengöring av kondensatorn: När du rengör kondensatorn ska du se till att inte böja aluminiumplattorna eftersom det kan leda till att luften inte kan passera igenom och kondenseras. Detta leder till skador på enheten som inte täcks av garantin.
• Kontrollera att dörren stängs ordentligt.
• Vidta lämpliga försiktighetsåtgärder innan du arbetar i kondensatorområdet på grund av den höga temperaturen i vissa komponenter och risken för brännskador.
• Om det är nödvändigt att byta ut kabeln måste den ersättande kabeln ha samma tvärsnitt.
• Topplocket på den elektriska installationen av kontrollpanelen är mycket viktigt. Om det är nödvändigt att ta bort locket, installera det senare precis som tidigare.
• Kontakta den tekniska supporten två gånger om året för att utföra lämpliga inspektioner:
• Inspektion av tätningar
• Kontroll av enhetens komponenter
• Om nätsladden är skadad ska den bytas ut av tillverkaren, efterförsäljningsservice eller kvalificerad personal för att undvika fara.

5.2.2 Längre perioder av avstängning

Om du inte använder enheten under en längre tid (semester, tillfällig avstängning), kom ihåg att:

• Rengöra maskinen noggrant

- Stänga av den allmänna strömbrytaren.

SV

Nedan finns ytterligare anvisningar om vad du ska göra i händelse av avvikelse eller fel. I tabellen nedan anges möjliga orsaker och möjliga lösningar. Om du är osäker eller inte kan lösa problemet, kontakta den tekniska supporten.

Försök inte att manipulera elektriska komponenter själv eftersom det finns risk för dödsfall. Dessa komponenter är elektrifierade.

AVVIKELSER	MÖJLIG ORSAK	LÖSNING
Kylaskåpet fungerar inte	Ingen strömförsörjning	Kontrollera strömförsörjningen till kylskåpet och se till att lampan för den allmänna strömbrytaren är tänd.
Otilräcklig temperatur	Chockkylarens placering	Kontrollera att det inte finns någon värmekälla i närheten.
	Omgivningstemperatur	Kontrollera att omgivningstemperaturen är lägre än +32 °C för frysar och +38 °C för kylskåp och fiskskåp.
	Stängning av dörrar	Kontrollera att dörren är ordentligt stängd.
	Fördelning av maten i kylskåpet	Kontrollera att maten är korrekt arrangerad utan att täppa till den interna fläktens luftutsläpp och att den tid som förflutit sedan maten placerades ut är tillräcklig för kylning.
	Rengöring av kondensatorn	Kontrollera att kondensatorn är ren: Ju renare apparaten är, desto större blir energibesparingen, särskilt när det gäller kondensatorn. Hur ofta rengöringen ska ske beror på lokalens förutsättningar. Om du märker att kondensatorn är smutsig ska du låta en kvalificerad tekniker rengöra den.
Konstigt eller överdrivet buller	Felaktigt utjämnning och felaktigt stängd dörr	Kontrollera att enheten är korrekt placerad och att dörren stängs korrekt.
	Friktion i den rörliga delen av kylskåpet	Kontrollera att det inte finns någon friktion i kylskåpets rörliga delar.

OBS: Vid fel som inte anges i tabellen ska du kontakta den tekniska servicen. Tillverkaren förbehåller sig rätten att ändra egenskaperna utan föregående meddelande.

En termostatmanual finns bifogad till denna handbok för mer information.

6.1 Larm och fel

KOD.	BETYDELSE	LÖSNINGAR	FELETS KONSEKVENSER
AL	Lågtemperatur-larm	Kontrollera temperaturen i enheten Kontrollera parametrarna A1 och A2	Enheten kommer att fortsätta att fungera normalt
AH	Högtemperatur-larm	Kontrollera temperaturen i enheten Kontrollera parametrarna A3 och A4	Enheten kommer att fortsätta att fungera normalt
id	Öppen dörr-larm	Kontrollera att dörren är ordentligt stängd.Kontrollera dörrstängningssensorn.Kontrollera parametrarna i0 och i1	Förångningsfläkten stoppas tills larmet upphör
iA	Larm för kompressorskydds-ingång (endast om parameter i0=2)	Kontrollera orsakerna till att ingången aktiverades.Kontrollera parametrarna i0 och i1	Kompressor + förångare stoppas
Pr1	Fel i kammartermometern	Kontrollera PO-parameterKontrollera att termometern är kompatibelKontrollera att termometern är korrekt anslutenKontrollera temperatur i kammaren	Om felet inträffar i "Stand by"-läget:- Om parameter C11 = 0 är det inte möjligt att starta någon cykel- Om parameter C11 = 1. Instickssonden fungerar som en kammartermometer och det är endast möjligt att starta en tidsstyrd cykel.
			Om felet inträffar under en tidsstyrd cykel:- Om parameter C11 = 0 avbryts cykeln- Om C11 = 1 fungerar instickssonden som en kammartermometer och kylprocessen fortsätter.
			Om felet inträffar under en temperaturstyrd cykel:- Om parameter C11 = 0 avbryts cykeln- Om C11 = 1 fungerar instickssonden som en kammartermometer och kylprocessen fortsätter.
			Om felet inträffar i underhållsläget:- Om parameter C11 = 0 beror kompressoraktiviteten på parametrarna C4, C5 och C6.- Om C11 = 1 fungerar instickssonden som en kammartermometer och kylprocessen fortsätter.
Pr2	Fel på instickssonden	Kontrollera PO-parameterKontrollera att termometern är kompatibelKontrollera att termometern är korrekt anslutenKontrollera temperatur i kammaren	Om felet inträffar i "Stand by"-läget:- Endast start av relaterade cyklar är tillåten.
			Om felet inträffar under en tidsstyrd cykel:- Kylningen kommer att fortsätta
			Om felet inträffar under en temperaturstyrd cykel:- Kylningen kommer att fortsätta i tidskontrollerad cykel
			Om felet inträffar i underhållsläget:- Underhållscykeln kommer att fortsätta.

7. PRODUKTÅTERVINNING

I EU-direktivet 2012/19/EU om avfall som utgörs av elektrisk och elektronisk utrustning anges att hushållsapparater inte får kastas på samma sätt som vanligt kommunalt avfall. Oanvänd utrustning bör samlas in separat för att optimera andelen återvinning och behandling av de material som den består av och för att förhindra eventuella skador på hälsa och miljö. Symbolen med det överkryssade sopkärlet finns på alla produkter för att påminna dig om att du ska samla in ditt avfall separat. För mer information om hur man gör sig av med hushållsapparater på rätt sätt kan man kontakta den ansvariga institutionen eller återförsäljaren.

FI

1. SISÄLLYSLUETTELO

1. SISÄLLYSLUETTELO 98
2. YLEISTIEDOT JA VAROITUKSET....99
3. TUOTETIEDOT 100

Tillgång till professionell reparation, såsom webbsidor, adresser, kontaktuppgifter

Modell nr: GBC05X

Lista över servicestationer ters

Adress	Scandomestic A/S
Telefonnummer	7242 5571
Hemsida	Scandomestic.dk
QR-kod
Relevant information för beställning av reservdelar, direkt eller via andra kanaler som tillhandahålls av tillverkaren, importören eller auktoriserade representanten;	Scandomestic A/S
Den minimiperiod under vilken reservdelar som är nödvändiga för reparation av apparaten är tillgängliga.	8 år
Instruktioner om hur man hittar modellinformationen i produktdatabasen, enligt definitionen i förordning (EU) 2019/2019 med hjälp av en webblänk som länkar till modellinformationen som lagrad i produktdatabasen eller en länk till produktdatabasen och information om hur man hittar modellidentifieraren på produkten.)	www.scandomestic.dk

Obs! Adressen eller kontakttelefonnumret på tjänstens webbplats kan ändras utan föregående meddelande. Vänligen bekräfta om servicestationen är en direkt ansluten till vårt företag när du behöver tjänster.

DK

Adgang til professionel reparation, såsom internetsider, adresser, kontaktoplysninger

Model nr: GBC10X

Tillgång till professionell reparation, såsom webbsidor, adresser, kontaktuppgifter

Modell nr: GBC10X

Lista över servicestationer ters

Adress	Scandomestic A/S
Telefonnummer	7242 5571
Hemsida	Scandomestic.dk
QR-kod
Relevant information för beställning av reservdelar, direkt eller via andra kanaler som tillhandahålls av tillverkaren, importören eller auktoriserade representanten;	Scandomestic A/S
Den minimiperiod under vilken reservdelar som är nödvändiga för reparation av apparaten är tillgängliga.	8 år
Instruktioner om hur man hittar modellinformationen i produktdatabasen, enligt definitionen i förordning (EU) 2019/2019 med hjälp av en webblänk som länkar till modellinformationen som lagrad i produktdatabasen eller en länk till produktdatabasen och information om hur man hittar modellidentifieraren på produkten.)	www.scandomestic.dk

Obs! Adressen eller kontakttelefonnumret på tjänstens webbplats kan ändras utan föregående meddelande. Vänligen bekräfta om servicestationen är en direkt ansluten till vårt företag när du behöver tjänster.
