BRUGSANVISNING GBC05X Scandomestic

Læs denne brugsanvisning før du tager produktet i brug første gang. Det vil hjælpe dig med at bruge og vedligeholde det korrekt samt forlænge levetiden.

Gem brugsanvisningen til senere brug, hvis dette skulle blive nødvendigt og sørg for, at vejledningen følger, hvis produktet skifter ejermand. Denne brugsanvisning indeholder sikkerhedsinstruktioner, betjeningsvejled- ninger, installationsinstruktioner og tips til problemløsning mm. Før du ringer efter service:

Gennemgå afsnittet om tips til problemløsning. Dette vil hjælpe dig med selv at løse nogle de mest almindelige problemer.

Hvis du ikke selv kan løse problemerne, ring da efter hjælp fra professi- onelle teknikere. Når De ringer op: Skal De angive apparatets fulde reference (model, type, serienummer). Disse oplysninger står på typeskiltet, der sidder på apparatet. Det kan både være placeret indeni produktet og bagpå. Skal De opgive, hvor og hvilken forhandler produktet er købt hos, samt oplyse købsdatoen. Uberettiget tilkaldelse af teknisk service: Inden service tilkaldes, kontrolleres de fejlmuligheder, det er muligt selv at udbedre. Såfremt kravet om udbedring er uberettiget, påhviler det kunden selv at betale de omkostninger, der er forbundet med at have tilkaldt service. Reklamationsfrist ved brug i husholdning: Reklamationsfrist omfatter udelukkende fabriksnye produkter indkøbt i Dan- mark. Reklamationsfristen er gyldig ifølge lovgivningen fra købsdato, når der forevises kvittering, regning eller tilsvarende, hvoraf købsdatoen fremgår. Garantien dækker kun defekter i materiale eller udførelse. Funktionsvigt på produkterne, der skyldes installationsmæssige forhold, dækkes ikke af reklamationsfristen. Reklamationsfristen indskrænker ikke købers rettigheder iflg. lovgivningen. Reklamationsfristen omfatter ikke:

Normalt slid, fejl eller skader opstået direkte eller indirekte som følge af overlast, fejlbetjening, misbrug, skødesløs behandling, mangelfuld vedligeholdelse, fejlagtig indbygning, opstilling og tilslutning, spændingsvariationer eller elektriske forstyrrelser eller ved reparation udført af andre end Scandomestic A/S autoriserede teknikere.

Fejl eller skader opstået som følge af erhvervsmæssig eller anden brug af produkter, der er beregnet til private husholdninger.

Erstatning for eventuelle følgeskader, herunder skader på andre gen- stande, driftstab etc., medmindre andet er lovmæssigt fastlagt. Reklamationsfrist ved erhvervsbrug: Erhvervskøb er ethvert køb af produkter, der ikke skal bruges i en privat hus- holdning, men anvendes til erhverv eller erhvervslignende formål (restaurant, café, kantine etc.) eller bruges til udlejning eller anden anvendelse, der omfatter flere brugere. Reklamationsfrist omfatter udelukkende fabriksnye produkter indkøbt i Dan- mark. Reklamationsfristen er gyldig ifølge lovgivningen fra købsdato, når der forevises kvittering, regning eller tilsvarende, hvoraf købsdatoen fremgår. Garantien dækker kun defekter i materiale eller udførelse. Reklamationsfristen omfatter ikke:

Normalt slid, fejl eller skader opstået direkte eller indirekte som følge af overlast, fejlbetjening, misbrug, skødesløs behandling, mangelfuld vedligeholdelse, skader forårsaget af manglende overholdelse af brugermanualen, fejlagtig indbygning, opstilling og tilslutning, spændingsvariationer eller elektriske forstyrrelser. Reparation udført af andre end Scandomestic A/S autoriserede teknikere.

Erstatning for eventuelle følgeskader, herunder skader på andre gen- stande, driftstab etc., medmindre andet er lovmæssigt fastlagt. Transportskader: En transportskade, der konstateres ved forhandlerens levering hos kunden, er primært en sag mellem kunden og forhandleren. I tilfælde, hvor kunden selv har stået for transporten af produktet, påtager leverandøren sig ingen forpligtelser i forbindelse med evt. transportskade. Evt. transportskader skal anmeldes omgående og senest 24 timer efter, at varen er leveret. I modsat fald vil kundens krav kunne afvises. Teknisk data Gem energilabel sammen med brugermanual og andre dokumenter til senere brug. Yderligere tekniske oplysninger kan findes på typeskiltet som findes indeni apparatet eller bag på apparatet. På den energilabel der blev leveret sammen med apparatet, er der i øverste højre hjørne en QR-kode. Ved at scanne QR-koden med din smartphone kommer du til et link i EPREL - europæisk produkt register for energi labels. Her finder du mere teknisk data om apparatet. Vigtigt! Vær opmærksom på, at producenten, som følge af konstant udvikling og ajourføring af produktet, kan foretage ændringer uden forudgående varsel. Bortskaffelse Bortskaf produktets emballage korrekt. I henhold til WEEE’s direktiver må dette produkt ikke smides i skraldespanden. Det skal afleveres på en genbrugsstation. På den måde hjælper du med at beskytte miljøet. ADVARSEL! Emballagen kan være farlig for børn! Plastdele er mærket med de internationale stan- dardforkortelser: PE - polyethylen, f.eks. indpakningsfolien PS - polystyren, f.eks. polstringsmaterialet PO M - polyoxymethylen, f.eks. plastclips PP - polypropylen, f.eks. salttragten AB S - acrylonitril-butadien-styren, f.eks. kontrolpa- nelet. Elektrisk og elektronisk udstyr (EEE) indeholder materialer, komponenter og stoffer, der kan være farlige og skadelige for menneskers sundhed og for mil- jøet, når affaldet af elektrisk og elektronisk udstyr (WEEE) ikke bortskaffes korrekt. Produkter, der er mærket med ovenstående “overkrydsede skraldespand”, er elektrisk og elektronisk udstyr. Den krydsede skraldespand symboliserer, at affald af elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles særskilt. Til dette formål har alle kommuner etableret indsamlingsordninger, hvor af- fald af elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på gen- brugsstationer eller andre indsamlingssteder eller hentes direkte fra hush old - ningerne. Nærmere information skal indhentes hos kommunens tekniske forvaltning. Original brugermanualINSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO:ABATIDORES

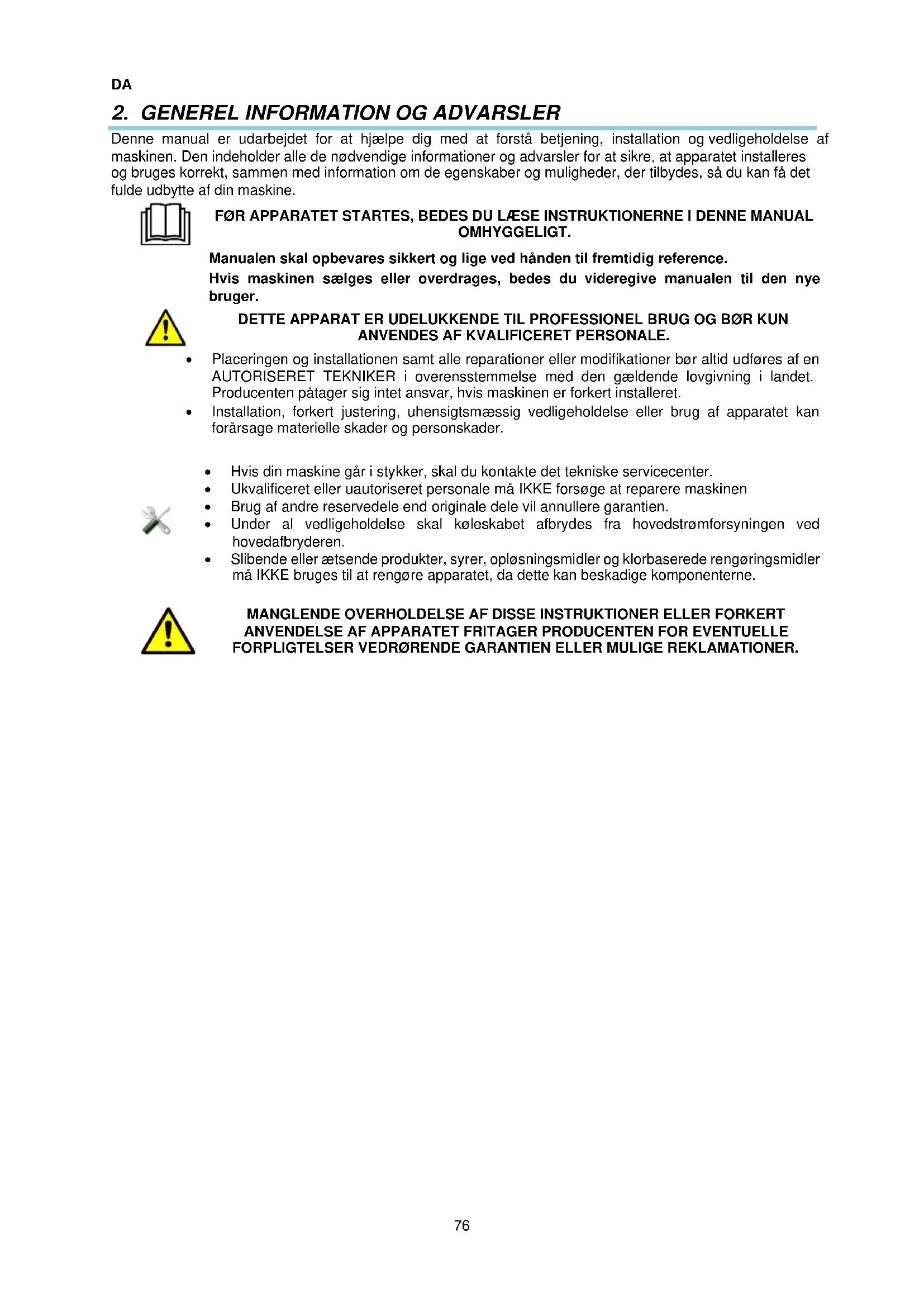

Denne manual er udarbejdet for at hjælpe dig med at forstå betjening, installation og vedligeholdelse af maskinen. Den indeholder alle de nødvendige informationer og advarsler for at sikre, at apparatet installeres og bruges korrekt, sammen med information om de egenskaber og muligheder, der tilbydes, så du kan få det fulde udbytte af din maskine.

Manualen skal opbevares sikkert og lige ved hånden til fremtidig reference. Hvis maskinen sælges eller overdrages, bedes du videregive manualen til den nye bruger.

• Placeringen og installationen samt alle reparationer eller modifikationer bør altid udføres af en AUTORISERET TEKNIKER i overensstemmelse med den gældende lovgivning i landet. Producenten påtager sig intet ansvar, hvis maskinen er forkert installeret.

• Installation, forkert justering, uhensigtsmæssig vedligeholdelse eller brug af apparatet kan forårsage materielle skader og personskader.

• Hvis din maskine går i stykker, skal du kontakte det tekniske servicecenter.

• Ukvalificeret eller uautoriseret personale må IKKE forsøge at reparere maskinen

• Brug af andre reservedele end originale dele vil annullere garantien.

• Under al vedligeholdelse skal køleskabet afbrydes fra hovedstrømforsyningen ved hovedafbryderen.

• Slibende eller ætsende produkter, syrer, opløsningsmidler og klorbaserede rengøringsmidler må IKKE bruges til at rengøre apparatet, da dette kan beskadige komponenterne.

Alle apparater har et typeskilt, som identificerer det og angiver dets tekniske egenskaber. Det er placeret på den ene side af maskinen. Fjern ikke typeskiltet fra enheden. Kort introduktion til det skilt, der sidder på maskinen:

Bemærk: Dette skilt er et eksempel. Det reelle skilt kan afvige lidt fra det. Disse oplysninger skal angives, når den tekniske tjeneste tilkaldes. Generelle egenskaber Disse maskiner er bygget i henhold til EU-direktiverne vedrørende behandling og konservering af fødevarer. Køleren bruges til at sænke temperaturen pludseligt fra ét niveau (tilberedte eller friske produkter) til et andet niveau for at bevare madens ideelle ernæringsmæssige, fysiske og kemiske egenskaber. Det skal påpeges, at det kritiske temperaturområde mellem 10 ºC og 85 ºC i produktet bør passeres så hurtigt som muligt. Det har en elektronisk timer og kammertemperaturprobe. Cyklusstyring efter tid eller med probe placeret midt i maden. Når kølecyklussen er færdig, kan det bruges som et kølekammer: + 2, + 4 ºC; eller som opbevaring til frosne fødevarer: -18 ºC, i en kort periode. Afhængig af flere faktorer og i henhold til de udarbejdede data, handler det om at rådgive brugeren om et meget homogent og standardprodukt i det internationale køkken. MODEL PRODUKTER (kg) (*) KØLING FRYSNING GBC05X

(*) Produkter beregnet i henhold til EN17032 (Ref. +65 ºC → +10 ºC i 120' ; Frys. +65 ºC → -18 ºC i 270') Mængden af produkt kan variere, hvis testbetingelserne ændres, såsom temperatur.DA

Placeringen og installationen samt alle former for reparationer og ombygninger skal altid udføres af en AUTORISERET TEKNIKER i henhold til de gældende regler i hvert land Installation, forkert justering, service eller uhensigtsmæssig vedligeholdelse af apparatet samt forkert håndtering af det kan forårsage både materielle skader og personskader. Fjernelse af emballage Fjern emballagen fra maskinen og kontroller, om der er sket skader under transporten. Hvis der konstateres skader, skal leverandøren og transportfirmaet straks underrettes. I tvivlstilfælde må du ikke bruge maskinen, før problemet er vurderet.

Emballage (plast, ekspanderet polyurethan, hæfteklammer osv.) må ikke efterlades inden for børns rækkevidde, da de udgør en potentiel fare for dem.

Skabet må ikke tippes over. Om nødvendigt kan nogle skabe tippes til den side, der er angivet på emballagen. Hvis det ikke er angivet, kan det ikke tippes. Vent mindst 2 timer med at tænde for maskinen, efter at den er blevet placeret det rigtige sted. Maskinen skal flyttes med en gaffeltruck eller lignende for at undgå skader på strukturen. Transporter maskinen til installationsstedet, og fjern derefter emballagen. Al emballage kan genbruges. Bortskaf emballagen korrekt. Positionering og nivellering Sørg for, at stedet, hvor maskinen skal opbevares, er frit og rent. Undgå at blæseren absorberer støv i nærheden, da det kan blokere kondensatoren og reducere maskinens effektivitet. Fjern forsigtigt pallen, mens du passer på ikke at ridse maskinen. Niveller maskinen ved at bruge de justerbare fødder. Når maskinen er nivelleret, skal du pille beskyttelsesfilmen af med en sløv kniv for at undgå ridser i det rustfri stål.

B: TRÅD: Drej med uret for at sænke maskinen. Drej mod uret for at hæve maskinen.

Når enheden endelig er placeret, skal bagsiden placeres 50 mm fra væggen, 30 mm fra lodrette sider og 500 mm fra loftet. Hvis maskinen er forsynet med hjul, skal gulvet være helt plant. Ved idriftsættelse skal du sørge for, at der ikke er nogen varmekilde i nærheden. For en optimal ydelse af udstyret er det yderst vigtigt, at alle luftindtag, både i blæseren placeret inde i kammeret og i kondensatoren, ikke er tilstoppede. Installer ikke enheden udendørs. Indfør ikke noget element fra blæserbeskytteren eller i køleudstyrsområdet.DA

Elektrisk tilslutning Elektrisk tilslutning skal udføres af en AUTORISERET TEKNIKER De gældende lovmæssige standarder i hvert land vedrørende tilslutning til lysnettet bør tages i betragtning.

• Kontroller, at netspændingen svarer til den, der er angivet på typeskiltet.

• Det er vigtigt, at den elektriske installation, hvor skabet skal tilsluttes, har et JORDSTIK foruden passende magnetotermisk kontakt og differentialbeskyttelse (vi anbefaler 30 mA)

• Apparatet skal jordes med en differentialbeskytter. Producenten kan ikke holdes ansvarlig for skader, der skyldes manglende overholdelse af dette krav.

• Strømkablets tværsnit skal passe til maskinens mærkestrøm.

• Stikket skal være af Schuko-type med jordforbindelse og terminaler på 4,8 mm (F-type). Af hensyn til din sikkerhed er det forbudt at forstørre stikket. Som ekstraudstyr kan udstyret leveres med stik af britisk type (H-type) eller amerikansk type stik (B-type).

• Hvis der konstateres fejl under installationen, skal leverandøren straks underrettes.

• Installer ikke blæstkølere udendørs.

• Brug ikke vand i tilfælde af brand. Brug CO2-brandslukkere, og afkøl motorområdet så hurtigt som muligt.

Maskinens elektriske specifikationer er vist på typeskiltet. Afsnit 3. Afløbstilslutning Hvis du ønsker at placere afløbet et fast og endeligt sted, skal det tilsluttes et generelt afløb, hvorved der skabes en hævert med nævnte afløb for at undgå kuldetab. Denne operation skal udføres af kvalificeret personale. Se figur 1 - 4 for placeringen af afløbet. Genbrug Produktets emballage består af:

Al den emballage, der bruges omkring maskinen, kan genbruges. Korrekt bortskaffelse af disse produkter hjælper med at beskytte miljøet. For yderligere information om genbrug af disse produkter henvises til den relevante lokale myndighed. Bortskaf disse materialer i overensstemmelse med gældende lovgivning.DA

APPARATET ER UDELUKKENDE TIL PROFESSIONEL BRUG OG BØR KUN ANVENDES AF KVALIFICERET PERSONAL. Betjening og drift De nødvendige trin for at optimere driften af din maskine er vist nedenfor med alle de tilgængelige muligheder. Aktivering af maskinen Betjeningspanelet har en tænd/sluk-knap og en termostat. På figur 5 kan du se dem i detaljer.

• Når det indvendige af skabet er blevet rengjort, skal du tilslutte det til det elektriske netværk og trykke på kontakten (1, Fig. 5) til ON. Kontakten skal lyse op.

• Hvis apparatet er tændt, og ingen cyklus kører, viser DISPLAY (Fig. 5) temperaturen i kammeret.

• Hvis der ikke er nogen aktiv cyklus, slukkes DISPLAY (Fig. 5) automatisk efter 10 sekunder, når der ikke er trykket på noget ikon, undtagen LED'en for lavt forbrug. Tryk på et vilkårligt ikon for at tænde for displayet igen.

• Hvis der er gået 60 sekunder, uden at der trykkes på noget ikon, vil displayet vise "Loc", og tastaturet låses automatisk. Tryk på et vilkårligt ikon i 1 sekund for at låse tastaturet op. Displayet vil vise "UnL". Operationelle cyklusser Den blæstkøler, du har anskaffet dig, styres af en elektronisk timer med en kammertemperaturprobe, som tillader 2 blæstkølingsmetoder. Den første er for tidsstyret cyklus, hvor blæstkølingscyklussen afsluttes, når den tid, der er defineret for processen, er udløbet. Den anden er en temperaturstyret cyklus, hvor processen afsluttes, når temperaturproben, der er indsat i maden, når den definerede temperatur. Til gengæld er der 2 blæstkølingsprocesser, afhængig af den endelige temperatur, der skal nås, køling og frysning, som kan tilgås ved at trykke på knappen SET (14, Fig. 5).

5.1.2.1 Tidsstyret nedkølingscyklus

Følg disse trin for at køre en tidsstyret blæstkølingscyklus:

5. Sørg for, at tastaturet ikke er låst, og at ingen nedkølings- eller afrimningscyklus er aktiv.

6. Tryk på knappen SET (14, Fig. 5) for at vælge mellem en køle-nedkølingsproces "PoS" eller fryse-

nedkølingsproces "nEG", og kontroller, at ikonet for TIDSKONTROLLERET CYKLUS (10, Fig. 5) blinker. Som standard varer kølecyklussen 90 minutter, mens frysecyklussen varer 240 minutter.

7. VALGFRI: Parametre relateret til cyklusvarighed, indstillingspunkt for nedkølingscyklus og

indstillingspunkt for konserveringscyklus kan justeres. o Tryk på knappen NED (12, Fig. 5) inden 15 sekunder, og tryk på knappen SET (14, Fig. 5) for at se standardcyklusvarigheden og ændre den. Hvis du vil ændre værdien, skal du trykke på OP (11, Fig. 5) eller NED (12, Fig. 5). Tryk igen på knappen SET (14, Fig.

5) for at afslutte og fortsætte til næste trin.

o For at kontrollere og ændre indstillingspunktet for køleprocessen skal du trykke på knappen NED (12, Fig. 5), inden 15 sekunder og trykke på SET (14, Fig. 5). Hvis du vil ændre værdien,

Tryk på knappen SET for at vælge en cyklus PoS

Køling, tidsstyret cyklus nEG

Frysning, tidsstyret cyklus PoS

Køling, temperaturstyret cyklus. nEG

Frysning, temperaturstyret cyklus

skal du trykke på OP (11, Fig. 5) eller NED (12, Fig. 5). Tryk igen på knappen SET (14, Fig. 5) for at afslutte og fortsætte til næste trin. o For at kontrollere og ændre indstillingspunktet for konserveringscyklussen skal du trykke på knappen NED (12, Fig. 5) i 15 sekunder og trykke på SET (14, Fig. 5). Hvis du vil ændre værdien, skal du trykke på OP (11, Fig.5) eller NED (12, Fig.5). Tryk igen på knappen SET (14, Fig. 5) for at afslutte og fortsætte til næste trin. o Dette er en midlertidig justering. Når en ny cyklus aktiveres, eller når der opstår strømsvigt, nulstilles disse værdier til dem, der er defineret af producenten.

8. Tryk på START/STOP (13, Fig. 5), cyklussen starter, og ikonet for TIDSKONTROLLERET CYKLUS

(10, Fig. 5) lyser. Under nedkølingsprocessen vil DISPLAY vise den resterende cyklustid. Når cyklustiden er forbi, vil DISPLAY vise ordet "END" (Slut), og summeren vil blive aktiveret i den tid, der er angivet på parameteren "AA". Tryk på et vilkårligt ikon for at slå summeren fra. Til sidst, når der angives afslutning af proces, aktiveres konserveringsprocessen, og ikonet for KONSERVERING (7, Fig.5) lyser, og kammertemperaturen vises på DISPLAYET. Derudover er det under nedkølingscyklus muligt at vise kammertemperaturen i displayet. Tryk på knappen NED (12, Fig.5), vælg den nedkølingsindstilling, der er gældende "PoS" for køling eller "nEG" for fryser. Når cyklussen er valgt, skal du trykke på knappen NED igen (12, Fig.5) for at vise denne værdi. For at afslutte processen skal du trykke på knappen SET (14, Fig.5) ), eller du skal ikke foretage dig yderligere i de følgende 15 sekunder. Hvis du vil afbryde en nedkølingsproces, skal du trykke på START/STOP (13, Fig. 5), i 2 sekunder

5.1.2.2 Temperaturstyret nedkølingscyklus

Følg disse trin for at køre en tidsstyret blæstkølingscyklus:

6. Sørg for, at tastaturet ikke er låst, og at ingen nedkølings- eller afrimningscyklus er aktiv.

7. Tryk på knappen SET (14, Fig.5) for at vælge mellem en køle-nedkølingsproces "PoS" eller

fryse-nedkølingsproces "nEG", og kontroller, at ikonet for TEMPERATURSTYRET CYKLUS (2, Fig.

5) blinker. Som standard er fødevaretemperaturprobens indstillingspunkt for kølecyklus indstillet til 3 °C,

mens den for frysecyklus er defineret til -18 °C.

8. Inden en temperaturstyret cyklus starter, udføres en automatisk test for at kontrollere, at

temperaturproben er korrekt indsat i maden, der skal nedkøles. Hvis testen mislykkes, starter den tilsvarende tidsstyrede cyklus.

9. VALGFRI: Parametre relateret til temperaturprobeværdien ved slutningen af nedkølingscyklus,

maksimal cyklusvarighed, kammerindstillingspunkt under nedkølingscyklus og kammerindstillingspunkt på konserveringscyklus kan justeres. o Tryk på knappen NED (12, Fig.5) i 15 sekunder, og tryk på knappen SET (14, Fig.5) for at kontrollere produktets endelige temperaturværdi, og juster den. Værdien kan ændres ved at trykke på knapperne OP (11, Fig.5) eller NED (12, Fig.5) Tryk på SET for at vende tilbage til forrige niveau. o For at overvåge og justere nedkølingscyklussens maksimale varighed skal du trykke på knappen NED (12, Fig.5) igen, men ikke længere end 15 sekunder, og trykke på knappen SET (14, Fig.5) igen. Tryk på knapperne OP (11, Fig.5) eller NED (12, Fig.5) for at ændre værdien. Tryk på SET (14, Fig. 5) for at gå tilbage til det forrige niveau. o For at overvåge og ændre kammertemperaturens indstillingspunkt under nedkølingsprocessen skal du trykke på knappen NED (12, Fig. 5) igen i en periode på maks. 15 sekunder, og tryk på knappen SET igen. Tryk på knapperne OP (11, Fig. 5) eller NED (12, Fig. 5) for at ændre værdien. Tryk på SET (14, Fig. 5) for at gå tilbage til det forrige niveau. o For at overvåge og ændre indstillingspunktet under konserveringsprocessen skal du trykke på knappen NED (12, Fig. 5) igen i en periode på maks. 15 sekunder og trykke på knappen SET (14, Fig. 5) igen. Tryk på knapperne OP (11, Fig. 5) eller NED (12, Fig. 5) for at ændre værdien. Tryk på SET (14, Fig. 5) for at gå tilbage til det forrige niveau. o Dette er en midlertidig justering. Når en ny cyklus aktiveres, eller når der opstår strømsvigt, nulstilles disse værdier til dem, der er defineret af producenten.

10. Tryk på START/STOP (13, Fig. 5 cyklussen starter, og ikonet for TIDSKONTROLLERET CYKLUS

(10, Fig.5) lyser. Hvis den temperatur, der detekteres af madtemperaturproben, når cyklusindstillingspunktet, før den maksimale varighedstid er nået, vil ordet "EnD" blive vist på skærmen, summeren vil blive aktiveret i den periode, der er fastsat på "AA"-parameteren, og enhederne vil gå i konserveringstilstand. Tryk på en vilkårlig knap for at slå summeren fra, og tryk igen på en anden knap for at fjerne "EnD"-indikatoren. Hvis temperaturen, der er registreret af fødevaretemperaturproben, ikke når cyklusindstillingspunktet, når den maksimale cyklusvarighed er nået, fortsætter cyklussen, indtil den indstillede temperatur erDA

nået. Derefter blinker ikonet for TEMPERATURSTYRET CYKLUS (2, Fig. 5), ikonet vil blinke og ALARM (6, Fig.5) lyser, og summeren aktiveres. Tryk på en vilkårlig knap for at slå summeren fra. Til sidst, når afslutning af cyklusprocessen angives, forudsat at nedkøling er lykkedes, går enheden i konserveringstilstand, og ikonet for KONSERVERING (7, Fig.5) sammen med ikonet for TEMPERATURSTYRET CYKLUS (2, Fig.5). lyser. Hvis cyklussen på den anden side ikke lykkes, lyser ikonet for ALARM (6, Fig.5) Mens denne status varer, vil rumtemperaturen blive vist på skærmen. Hvis processen har været vellykket under konservering, kan forløbet mellem reel cyklustid og standard maksimal cyklusvarighed desuden kontrolleres. Hvis processen derimod mislykkedes, vises tidsforløbet mellem den maksimale cyklusvarighed og det øjeblik, hvor fødevaretemperaturproben registrerer indstillingspunktet. I begge tilfælde skal du trykke på knappen NED (12, Fig.5) Tryk på knappen NED (12, Fig.5) igen for at få vist kammertemperatur, og tryk på knappen SET (14, Fig.5), for at afslutte applikationen.. For at afbryde nedkølingen på et hvilket som helst tidspunkt under processen skal du trykke på knappen START/STOP (13, Fig. 5), i 2 sekunder.

5.1.2.3 Start en cyklus med det samme program, som den sidste cyklus startede med

Kontroller, at tastaturet ikke er låst. Tryk på knappen SET (14, Fig.5) Sidst udførte type cyklus vil blive vist. Tryk på knappen SET (14, Fig.5) i de følgende 15 sekunder. Verifikationstest for indsættelse af temperaturprobe Indstillede temperaturcyklusser indledes af et testtrin for at kontrollere korrekt stiftprobeindsættelse. Testen har to faser:

• Resultatet af det første trin er positivt, hvis "temperaturen målt af stiftproben – skabets temperatur" er større end værdien indstillet af parameteren rc mindst 3 gange ud af 5 (sammenligningen foretages hver 10 sek.). Hvis parameter rc er sat til 0, vil hverken det første eller andet trin blive kørt. Hvis resultatet af den første fase er positiv, vil den anden ikke blive kørt.

• Hvis resultatet af den første fase er negativ, vil den anden blive kørt. Resultatet af den anden fase er positivt, hvis forskellen i "temperatur målt af stiftproben – skabets temperatur" er større med mindst 1 ºC/1 ºF (i forhold til den foregående sammenligning) mindst 6 gange ud af 8 (sammenligningen laves hver "rd/8 s"). Hvis resultatet af testen er positivt, aktiveres cyklussen. Hvis resultatet af testen ikke er positivt, vil cyklussen blive startet i tidsindstillet tilstand og ikonet (2, Fig.5) Hvis strømmen afbrydes under testen, vil testen starte igen fra begyndelsen, når strømmen er genoprettet. Driftstilstand “ON” STATUS Enheden er tændt, men driftscyklussen kører. Hvis strømmen afbrydes:

• Under en tidsindstillet blæstkøling, når strømmen er genoprettet, vil nedkølingen fortsætte fra det tidspunkt, hvor afbrydelsen opstod (med en maksimal fejltilstand på 10 minutter);

• Under en blæstkøling med indstillet temperatur, starter nedkølingen igen fra begyndelsen, når strømforsyningen fungerer igen;

• Under opbevaring nulstilles processen for opbevaring, når strømforsyningen fungerer igen. “STAND-BY” STATUS

• Enheden er tændt, men der ikke er nogen driftscyklus i gang. Hvis strømmen afbrydes, mens enheden er i "standby"-tilstand, vil den være i samme tilstand, når strømforsyningen genoprettes. Afrimning Den blæstkøler, du har købt, har kun en manuel afrimningsproces. Den mad, der placeres i apparatet, samt åbningen af døre, genererer fugt inde i maskinen. Når du udfører en blæstkølingscyklus, kondenserer denne fugt og fryser på det koldeste sted af blæstkøleren, som er fordamperen, derDA

akkumulerer is. I nogle tilfælde kan denne ophobning forårsage blokering af fordamperen, og efterfølgende nedkølingscyklusser udføres ikke korrekt. Derfor tilrådes det at udføre en afrimningsproces fra tid til anden, især hvis der udføres flere nedkølingscyklusser efter hinanden. For at starte en afrimningscyklus skal du sørge for, at ingen anden procedure er i gang, åbne døren og trykke på knappen UP/DEFROST (11, Fig.5) i 4 sekunder.

Kontrol af status for kompressor og fordamperblæser For at kontrollere kompressorens status skal du sikre dig, at der ikke er nogen anden aktiv cyklus. Tryk på knappen NED (12, Fig.5) én gang, så vises status for kompressoren som følger:

• "C-1", kompressoren er tændt

• "F-1", fordamperblæseren tændes

• "F-0", fordamperblæseren slukkes

• "F-P", udskudt aktivering af fordamperblæser vil være i gang (parameter F8). For at afslutte proceduren skal du trykke på knappen SET (14, Fig.5) eller intet foretage dig i de følgende 15 sekunder. Nyttige tips Læs omhyggeligt nedenstående råd for at nå køleskabets fulde potentiale. Vedligeholdelse Udfør den nødvendige rengøring for at forlænge maskinens levetid.

• Fjern alt affald fra maskinen ved afslutningen af hver dag. Før du rengør maskinen, skal du tage stikket ud af stikkontakten og sætte kontakten i OFF- eller O-position. Apparaterne har et afløb i bunden af kølekammeret (undtagen modeller med tre bakker) for at bidrage til nem rengøring samt til afløb af eventuel produktion af væsker fra mad. Under rengøringsprocessen er det vigtigt at fjerne afløbsproppen og rengøre den for at forhindre tilstopning med faste stoffer. Det forhindrer akkumulerede væsker i at stagnere.

• Brug ikke slibende, ætsende eller syreprodukter, klorbaserede rengøringsmidler, opløsningsmidler eller benzinderivater til at rengøre maskinen.

• Brug ikke vand under tryk til at rengøre maskinen.

• Tag forholdsregler før adgang til enhedens kondensatorzone. På grund af de høje temperaturer kan der være risiko for forbrændinger

• Rengøring af kondensatoren: Under rengøring skal du undgå bøjning af kondensatorens aluminiumsribber. Det kan påvirke kondensatorens luftcirkulation og forårsage alvorlig skade på udstyret, og reparationen er i så fald ikke omfattet af garantien.

• Kontroller, at dørene lukker perfekt.

• Hvis der er behov for skift af ledninger, må du ikke skifte til en lavere sektion

• Samlingen af det elektriske installationsdæksel i kontrolpanelet er vigtig. Hvis demontering er nødvendig, skal det strammes som før.

• To gange om året skal den tekniske tjeneste tilkaldes for at foretage de relevante eftersyn: o Gennemgang af samlingernes tilstand. o Gennemgang af komponenternes tilstand.

• Hvis ledningen er beskadiget, skal den udskiftes af producenten, afdelingen for eftersalgsservice eller af en autoriseret tekniker for at undgå personskader eller skader på udstyr. Langvarig ikke-brug Hvis maskinen holdes ude af drift i længere tid (helligdage, midlertidig lukning ...), skal du være opmærksom på følgende:

• Rengør udstyret omhyggeligt.

Varigheden af afrimningen kan konfigureres med parametrene d3 og d7. Kontakt din tekniske service for ændringer.DA

De trin, der skal følges i tilfælde af en fejl eller driftsfejl, er beskrevet nedenfor. De mulige årsager og mulige løsninger er angivet i nedenstående tabel. I tvivlstilfælde, eller hvis du ikke er i stand til at løse problemet, bedes du kontakte den tekniske service.

Håndter ikke elektriske komponenter, da der er risiko for død, da komponenterne er tilsluttet netværksspænding FEJL MULIG ÅRSAG LØSNING Blæstkøler virker ikke Der er ingen strømforsyning Kontroller, om afbryderen er blevet udløst. Hvis der er lys i kontakten, er maskinen tændt. Utilstrækkelig temperatur Placering af udstyret Tjek, at der ikke er en varmekilde i nærheden Omgivelsestemperatur Tjek, at den omgivende temperatur er under +32 ºC for fryseskabe og +38 ºC for køleskabe og skabe til opbevaring af fisk. Dette er enheder med garanteret maksimal arbejdstemperatur Dørlukning Kontroller, at dørene lukker korrekt Madfordeling inde i maskinen Tjek, at maden ikke blokerer for luftventilationen, og at den tid, der er gået fra det tidspunkt, maden blev placeret inde i skabet, er nok til at køle produkterne. Rengøring af kondensatoren Kontroller, at kondensatoren er ren. Vær opmærksom på, at jo renere køleskabet er, jo mere energi vil der blive sparet. Rengøringshyppigheden vil afhænge af forholdene på stedet. Hvis kondensatoren er snavset, skal du ringe til eftersalgsservice. Mærkelig eller høj støj Forkert nivellering og dårlig lukning af dørene. Tjek nivelleringen og god lukning af dørene. Friktion i de bevægelige zoner Kontroller, at der ikke er noget i kontakt med køleskabets bevægelige elementer. Sammen med denne manual er der leveret instruktioner for termostaten. Alarmer og fejl COD. BETYDNING LØSNINGER KONSEKVENSER

Alarm for minimumstemperatur Tjek skabets temperatur Tjek parameter A1 og A2 Enheden vil fortsætte med at fungere normalt

Alarm for maksimal temperatur Tjek skabets temperatur Tjek parameter A3 og A4 Enheden vil fortsætte med at fungere normalt

Inputalarm for dørkontaktalarm (Kun i "standby"-tilstand og hvis parameter i0 er indstillet til 0 eller 1) Luk døren Kontroller de årsager, der aktiverede inputtet. Kontroller parametrene i0 og i1 Fordamperblæseren forbliver inaktiv, indtil alarmen slutter

Inputalarm for kompressorbeskyttelse (Kun hvis parameter i0 er indstillet til 2) Kontroller de årsager, der aktiverede inputtet. Kontroller parametrene i0 og i1 Kompressor + fordamperblæser stopper Pr1 Skabsprobefejl See PO parameter Tjek probens integritet Kontroller probe-enhedens forbindelse Tjek skabets temperatur Hvis fejlen opstår i "Standby"-tilstand: Hvis parameter C11 = 0, vil ingen cyklus få lov til at starte Hvis parameter C11 = 1. Stiftprobe vil fungere som skabsprobe, og kun tidscyklus vil være tilladt. Hvis fejlen opstår under tidsstyret cyklus: - Hvis parameter C11 = 0, vil cyklussen blive afbrudt - Hvis parameter C11 = 1, vil stiftprobe fungere som skabsprobe, og nedkølingen vil fortsætte. Hvis fejlen opstår under en temperaturstyret cyklus: - Hvis parameter C11 = 0, vil cyklussen blive afbrudt - Hvis parameter C11 = 1, vil stiftproben fungere som skabsprobe, og nedkølingen fortsætter Hvis fejlen opstår under konserveringstilstand: - Hvis parameter C11 = 0, vil kompressoraktivitet afhænge af C4-, C5- og C6-parametre. - Hvis parameter C11 = 1, vil stiftproben fungere som skabsprobe, og opbevaringen vil fortsætte. Pr2 Stiftprobefejl Se PO-parameter Tjek probens integritet Kontroller probe-enhedens forbindelse Tjek skabets temperatur Hvis fejlen opstår under "Standby"-tilstand: - Kun bundne driftscyklusser får lov til at starte. Hvis fejlen opstår i en tidsstyret cyklus: - Afkølingen vil fortsætte Hvis fejlen opstår under temperaturstyret cyklus: - Nedkøling fortsætter i tidstilstand Hvis fejlen opstår under konserveringstilstand: - Konserveringstilstand fortsætter.

BEMÆRK: Hvis der opstår en fejl, som ikke er angivet i ovenstående tabel, bedes du kontakte den tekniske service. Producenten forbeholder sig ret til at ændre de tekniske egenskaber med forudgående advarsel.DA

Det europæiske direktiv 2012/19/EU vedrørende affald af elektrisk og elektronisk udstyr (WEEE) fastslår, at husholdningsapparater ikke bør bortskaffes ved at bruge den normale affaldshåndtering i byområder. Udtjente apparater bør indsamles separat for at optimere omkostningerne ved at genbruge og genanvende materialerne inde i maskinen, samtidig med at potentielle skader på atmosfæren og folkesundheden forhindres. Den overstregede skraldespand er angivet på alle produkter for at minde ejeren om deres forpligtelser med hensyn til separat affaldsindsamling. For mere information vedrørende korrekt bortskaffelse af husholdningsapparater bør ejere kontakte deres lokale myndigheder eller apparatforhandler.SV
