MANUALE UTENTE GBC05X Scandomestic

ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE: ABBATTITORI DI TEMPERATURA

DOWN, funzioni supplementa

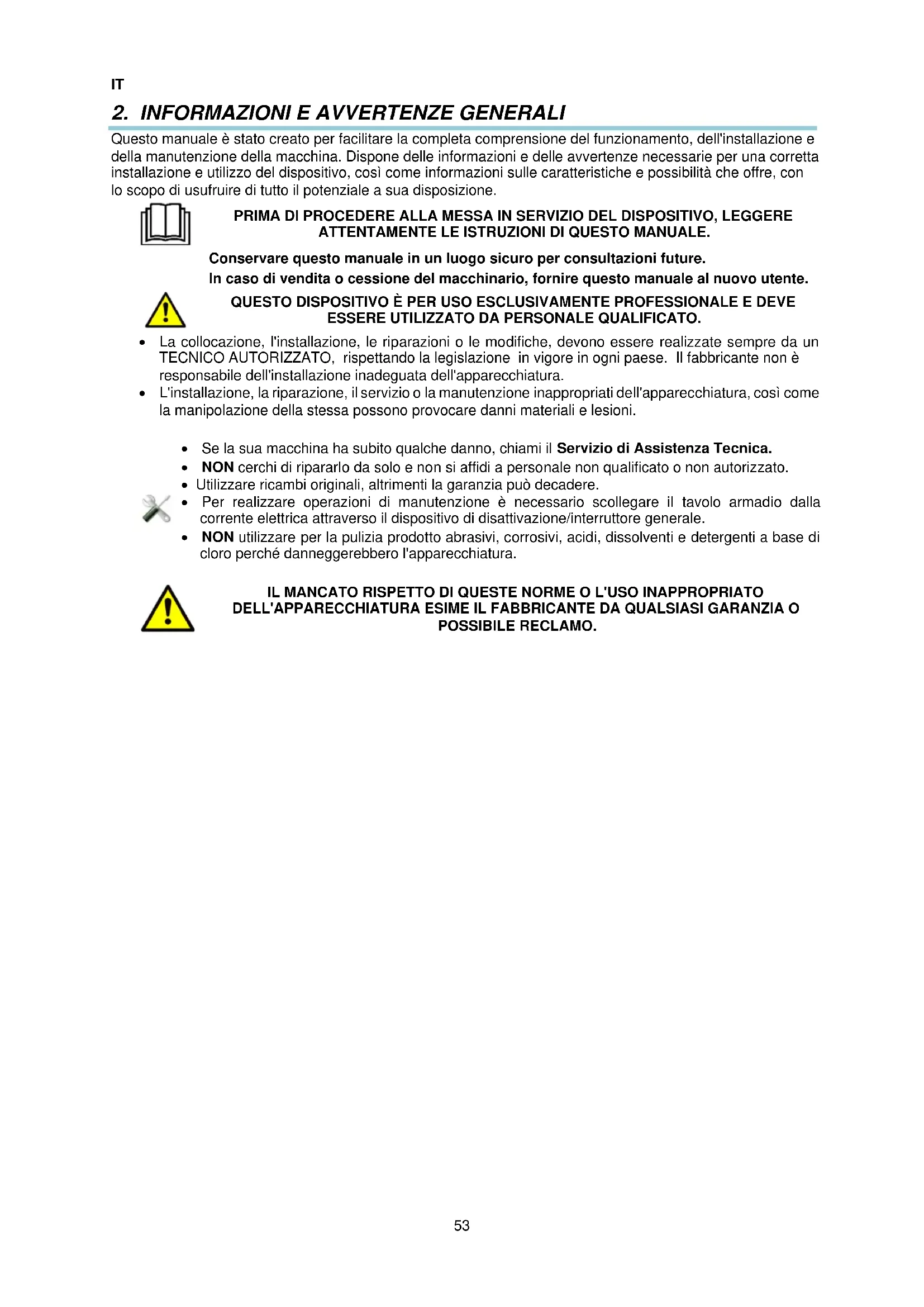

Questo manuale è stato creato per facilitare la completa comprensione del funzionamento, dell'installazione e della manutenzione della macchina. Dispone delle informazioni e delle avvertenze necessarie per una corretta installazione e utilizzo del dispositivo, così come informazioni sulle caratteristiche e possibilità che offre, con lo scopo di usufruire di tutto il potenziale a sua disposizione.

Conservare questo manuale in un luogo sicuro per consultazioni future. In caso di vendita o cessione del macchinario, fornire questo manuale al nuovo utente.

• La collocazione, l'installazione, le riparazioni o le modifiche, devono essere realizzate sempre da un TECNICO AUTORIZZATO, rispettando la legislazione in vigore in ogni paese. Il fabbricante non è responsabile dell'installazione inadeguata dell'apparecchiatura.

• L'installazione, la riparazione, il servizio o la manutenzione inappropriati dell'apparecchiatura, così come la manipolazione della stessa possono provocare danni materiali e lesioni.

• Se la sua macchina ha subito qualche danno, chiami il Servizio di Assistenza Tecnica.

• NON cerchi di ripararlo da solo e non si affidi a personale non qualificato o non autorizzato.

• Utilizzare ricambi originali, altrimenti la garanzia può decadere.

• Per realizzare operazioni di manutenzione è necessario scollegare il tavolo armadio dalla corrente elettrica attraverso il dispositivo di disattivazione/interruttore generale.

• NON utilizzare per la pulizia prodotto abrasivi, corrosivi, acidi, dissolventi e detergenti a base di cloro perché danneggerebbero l'apparecchiatura.

Tutte le apparecchiature dispongono di una targhetta identificativa che indica le loro caratteristiche, ubicata in uno dei lati della macchina. Non rimuovere la targhetta dall'apparecchiatura. Spiegazione dell'etichetta apposta sul mobile.

NORMATIVA Nota: Questa targhetta è un esempio. Menzionare le caratteristiche indicate quando si contatta il servizio tecnico. Caratteristiche generali Queste macchine sono state costruite di accordo ai direttivi della CE relativamente al trattamento e conservazione di alimenti. L’uso dell’abbattitore consiste nella diminuzione brusca della temperatura da un livello (cibi cotti o prodotti freschi) a un altro livello che ci garantisce la conservazione delle proprietà nutrizionali, fisiche e chimiche ottime degli alimenti. Bisogna aggiungere che la soglia critica della temperatura tra 10º C e 85º C del prodotto, deve avvenire nel minor tempo possibile. (Si consiglia di attivare l'abbattitore nel ciclo di messa a punto prima di inserire il prodotto caldo. Per questo, nel menù principale, selezionare MESSA A PUNTO. Quando l'abbattitore è pronto, Le sarà indicato.) Dispone di temporizzatore elettronico e sonda di temperatura di camera. Controllo di cicli per tempo o mediante sonda nel cuore dell'alimento. Finendo il ciclo di abbattimento può funzionare come un armadio di refrigerazione: + 2, + 4º C; o come uno di mantenimento di congelati: -18ºC, per un breve periodo di tempo. La capacità di produzioni calcolate secondo la norma EN17032 è il seguente

(*) Capacità abbattimento secondo EN17032 (Refr, +65 ºC a +10 ºC in 120’ ; Cong. +65 ºC a -18 ºC in 270’) I dati di produzione sono stati realizzati in laboratorio tecnico ad una condizone ambiente secondo EN17032.

4. ISTRUZIONI DI INSTALLAZIONE

La collocazione, l'installazione, le riparazioni o le modifiche, devono essere realizzate sempre da un TECNICO AUTORIZZATO, rispettando la legislazione in vigore in ogni paese. L'installazione, la riparazione, il servizio o la manutenzione inappropriati dell'apparecchiatura, così come la manipolazione della stessa possono provocare danni materiali e lesioni. Disimballaggio Disimballare il macchinario e comprovare che non abbia subito danni durante il trasporto, altrimenti comunicarlo immediatamente al fornitore e allo spedizioniere. In caso di dubbi, non utilizzare il macchinario fino ad aver verificato la portata dei danni.

Gli elementi dell'imballaggio (parti in plastica, poliuretano espanso, punti metallici, ecc...) non devono essere lasciati alla portata dei bambini perché posseggono un potenziale pericolo.

L'armadio non deve essere capovolto. In caso di necessità, alcuni armadi si possono capovolgere per il lato indicato nell'imballaggio. Se non è indicato, non si può capovolgere. Bisogna aspettare almeno 2 ore da quando è stato collocato in posizione verticale per il suo avvio. Lo spostamento del macchinario deve realizzarsi con un carrello elevatore (muletto), per non danneggiare la struttura del macchinario. Trasportare il macchinario fino al luogo di installazione e disimballarlo. Gli elementi utilizzati per l'imballaggio sono completamente riciclabili e vanno gettati negli appositi contenitori. Posizionamento e livellamento La zona in cui si posiziona l'armadio deve essere pulita e libera. Evitare che il ventilatore dell'impianto frigorifero assorba materiali che si depositerebbero nell'alettatura del condensatore, riducendo l'efficienza del sistema. Ritirare il pallet, facendo attenzione a non danneggiare il mobile. Ora si può livellare l'armadio, avvitando o svitando le gambe. Dopo averlo livellato, ritirare la pellicola protettiva dall'acciaio inossidabile usando oggetti non taglienti, non usare taglierini che potrebbero graffiare l'acciaio.

B: FILETTATURA: Girare a destra per abbassare il mobile Girare a sinistra per elevare il mobile

L'abbattitori, nella sua posizione definitiva, deve essere distante dalla parete nella parte posteriore almeno 50 mm e dai lati 30 mm e 500 mm dal tetto. Se il macchinario dispone di ruote assicurarsi di collocare l'apparecchiatura in una superficie piana. Prima dell'avvio assicurarsi di non avere nessuna fonte di calore in prossimità. Per il perfetto funzionamento degli elementi che compongono il sistema di refrigerazione, è necessario che le prese d'aria, sia il ventilatore posizionato all'interno dell'armadioche l'accesso dell'aria al condensatore, non siano coperte. Non installare l'armadio all'aperto. Non introdurre nessun elemento nelle reti di protezione dei ventilatori o zona dell'impianto frigorifero.IT

Connessione elettrica La connessione elettrica dell'apparecchiatura deve essere realizzata da un TECNICO AUTORIZZATO. Si dovranno considerare le legislazioni vigenti in ogni paese in materia di collegamenti alla rete elettrica.

• Verificare che la tensione e la frequenza della rete corrisponde a quella indicata nella targhetta identificativa.

• È imprescindibile che l'installazione elettrica del luogo ove si collegherà l'armadio sia provvisto di MESSA A MASSA, così come di un’adeguata protezione magnetotermica e differenziale (si consiglia una di 30mA.)

• È obbligatorio collegare a terra l'apparecchiatura mediante un dispositivo di protezione differenziale. Il fabbricante non è responsabile di possibili danni originati dal mancato rispetto di questi requisiti.

• Verificare che la presa di alimentazione sia adeguata al consumo da sopportare.

• La presa di alimentazione deve essere del tipo Schuko dato che il tubo che incorpora l'armadio è di questo tipo (chiamata anche tipo F o CEE 7/4”), con morsetti di 4,8 mm e presa a terra. È proibito allungare tale tubo di ingresso della corrente per la sua sicurezza. Inoltre, gli armadi, su ordinazione, si consegnano con tubi di ingresso della corrente di tipo H (Inghilterra) e di tipo B (America)

• Se durante l'installazione del macchinario rileva qualche difetto, contatti immediatamente il suo fornitore.

• Non installare l’abbattitore nelle intemperie.

• In caso de incendio noN utilizzare acqua. Utilizza estintori con CO2 (anidride carbonica) e raffredda il più velocemente la zona del motore.

Non rispettare le indicazioni del fabbricante o un'inadeguata installazione, esime lo stesso da qualsiasi responsabilità. Il fabbricante non è responsabile dei danni personali o materiali che possa subire la macchina.

Consultare la targhetta identificativa per conoscere le caratteristiche specifiche della sua apparecchiatura. Sezione 3. Esistono versioni a 220 V 60 Hz e 115 V 60 Hz. Controllare le intensità sulla targa. Connessione dello scarico Se si desidera istallare ad una posuizone fissa e definitiva si deve collegare uno scarico generale creando un sifone con scarico per evitare perdite di freddo. Questa operazione di deve fare attraverso personale qualificato.Consultare la figura 1 - 4 per conosce i punti di scarico. Riciclaggio L'imballaggio di questo prodotto è formato da:

• Nastri di polipropilene.

• Polietilene espanso. Tutti gli imballaggi utilizzati nel confezionamento di questa macchina sono riciclabili. Il corretto smaltimento di questi prodotti contribuirà alla conservazione dell'ambiente. Per maggiori informazioni sul riciclaggio di questi prodotti, rivolgersi all'autorità competente delle amministrazioni locali. Gettare questi materiali rispettando le normative in vigore.IT

5. ISTRUZIONI D'USO E MANUTENZIONE

QUESTO DISPOSITIVO È PER USO ESCLUSIVAMENTE PROFESSIONALE E DEVE ESSERE UTILIZZATO DA PERSONALE QUALIFICATO. Funzionamento Di seguito verranno mostrati i passi da seguire per lavorare con l'armadio refrigerato, e tutte le possibilità di funzionamento disponibili. Accensione della machina In pannello di controllo è composto per un interruttore di accensione e di un termostato. Nella Figura 5 potrà osservare i dettagli dello stessi.

• Una volta pulito l'interno del mobile, collegare alla rete elettrica e mettere l'interruttore in ON o in I, l'interruttore deve essere illuminato.

• Se l'apparato è acceso e nessun ciclo è in funzione, il display 6 (Fig.5) mostra la temperatura della camera.

• Se non c'è nessun ciclo attivo, dopo 10 secondi senza che nessuna icona sia stata premuta il display 6, automaticamente si spegnerà (Fig.5), eccetto per il LED sotto consumo. Per accendere di nuovo il display, prema qualunque icona.

• Se trascorrono 60s senza che nessuna icona sia stata premuta, il display mostrerà "Loc" e la tastiera si bloccherà automaticamente. Per sbloccare la tastiera, prema qualunque icona per 1 secondo. Il display mostrerà "UnL." Funzionamento della macchina L'abbattotore che ha acquisito, dispone di temporizzatore elettronico e sonda di temperatura di camera, che permette 2 metodi di abbattimento, una per tempo, nel quale il ciclo di abatimieno finisce una volta trascorra il tempo definito per il processo e la seconda mediante sonda al cuore il cui processo finisce una volta il sensore di temperatura introdotto nell'alimento raggiunga la temperatura definita. A sua volta esistono 2 processi di abbattimento, in funzione della temperatura finale a raggiungere, refrigerazione e congelamento, ai quali può accedersi premendo il bottone SET.(14,Fig.5)

Per iniziare un ciclo di abbattimento per tepo, segua I seguenti passi:

1. Assicurarsi che la tastiera non questo bloccato e che nessun ciclo di abbattimento o sbrinamento stia

2. Premere il bottone SET (14, Fig.5) per selezionare “PoS”, per un abbattimento di

refrigerazione, o "nEG" per un abbattimento di congelamento ed assicurarsi che il CICLO PER TEMPO (10, Fig.5)

3. OPCIONAL: si possono modificare i parametri di durata del ciclo, setpoint del ciclo di abbattimento ed il

setpoint durante il periodo di conservazione. o Premere il tasto DOWN (12, Fig.5). prima di 15 secondi e premere il tasto SET (14, Fig.4),per vedere la durata del ciclo e poterlo modificare. Per cambiare il valore premere UP (11, Fig.5) o DOWN (12, Fig.5). Per uscire premere il tasto SET.

Premere il bottone SET per selezionare un ciclo PoS

Ciclo di refrigerazione controllo per tempo nEG

Ciclo di congelamento controllo per tempo PoS

Ciclo di refrigerazione controllo per temperatura nEG

Ciclo di congelamento controllo per temperatura

Premere il bottone START/STOP nei prossimi 15 secondiIT

o Per vedere e cambiare il set-point del ciclo di abbattimento, ritornare ad usare il tasto DOWN (12, Fig.5) prima di 15 secondi e premere SET (14, Fig.5), per modificarlo. Per cambiare il valore premere UP (11, Fig.5) o DOWN (12, Fig.5). Per uscire, tornare a premere SET (14, Fig.5). o Per vedere e cambiare il set-point del ciclo di abbattimento, ritornare ad usare el tasto DOWN (12, Fig.5) prima di 15 secondi e premere SET (14, Fig.5), per modificarlo. Per cambiare il valore premere UP (11, Fig.5) o DOWN (12, Fig.5). Para uscire, tornare a premere SET (14, Fig.5). o Questo aggiustamento è temporaneo. Attivando un nuovo ciclo o quando accade un errore di alimentazione, questi valori si ristabiliscono a quelli definiti dal fabbricante.

4. Premere il bottone START/STOP (13, Fig. 5), l’icona del CICLO PER TEMPO (10, Fig.5) si illumina

ed il ciclo avrà inizio attivando l’icona Durante l'abbattimento, sullo schermo si visualizza il tempo restante della durata dell'abbattimento.Il termine del processo si indica mediante la parola END nel display ed il suono si attiva per il tempo stabilito nel parametro "AA". Per terminare il suono premere qualunque tasto.Una volta indicata la fine del processo, si attiva la conservazione e si illumina l’icona CONSERVAZIONE (7, Fig.5) e si indicherà la temperatura del compartimento sullo schermo. In aggiunta, durante il ciclo di abbattimento, può visualizzarsi la temperatura del compartimento sullo schermo. Per questo, premere il tasto DOWN (12, Fig.5), scegliere l'opzione di abbattimento in processo “PoS” refrigerazione o “nEG” congelamento, tornare a premere il bottone DOWN (12, Fig.5) per visualizzare il valore. Per uscire dal processo, premere il bottone SET (14, Fig.5) o non effettuare nessuna azione addizionale durante 15s. Para interrompere il processo di abbattimento premere il tasto START/STOP (13, Fig. 5), per 2 secondi.

5.1.2.2 Abatimento per temperatura

Per iniziare un ciclo di abbattimento per tempo, segua i seguenti passi:

1. Assicurarsi che la tastiera non sia bloccata e che nessun ciclo di abbattimento o sbrinamento sia attivato.

2. Premere il tasto SET (14, Fig.5) per selezionare “PoS”, per un abbattimento in

refrigerazione, o “nEG” para un abbattimento in congelamento y assicurarsi che sia il CICLO PER TEMPERATURA (2, Fig.5) parpadee.

3. Prima di iniziare un ciclo di abbattimento per temperatura,si esege automaticamente un test

per verificare che la sonda ad ago è correttamente inserita nell'alimento da abbattere.Se l'abbatimento fallisce,si attiva il corrispondente ciclo di abbattimento per tempo.

4. OPCIONAL: si possono modificare i parametri della temperatura finale del prodotto da abbattere, la

massima durata del ciclo, set-point dell'interno del compartimento ed il set-point durante il periodo di conservazione. o Premere il tasto DOWN (12, Fig.5) prima di 15 secondi premere il tasto SET (14, Fig.5) per vedere la temperatura finale del prodotto e poterlo modificare. Per cambiare il valore premere UP (11, Fig.5) o DOWN (12, Fig.5). Per uscire, tornare a premere SET. o Per vedere e modificare la durata massima del tempo del ciclo di abbattimento premere il tasto DOWN (12, Fig.5) prima di 15 secondi e premere il tasto SET (14, Fig.5). Per cambiare il valore premere UP (11, Fig.5) o DOWN (12, Fig.5). Per uscire, tornare a premere SET. o In order to watch and Per vedere e modificare la temperatura di set all'interno del compartimento alla fine dell'abbattimento premere il tasto DOWN (12, Fig.5) prima di 15 secondi e premere il tasto SET (14, Fig.5). Per cambiare il valore premere UP (11, Fig.5) o DOWN (12, Fig.5). Per uscire, tornare a premere SET. o Per vedere e modificare la temperatura di set durante la conservazione, premere il tasto DOWN (12, Fig.5) prima di 15 secondi e premi il tasto SET (14, Fig.5). Per cambiare il valore premere UP (11, Fig.5) o DOWN (12, Fig.5). Per uscire, tornare a premere SET. o Questo aggiustamento è temporaneo. Attivando un nuovo ciclo o quando accade un errore di alimentazione, questi valori si ristabiliscono a quelli definiti dal fabbricante.

5. Pemere il tasto START/STOP (13, Fig. 5),l’icona del CICLO PER TIEMPO (10, Fig.5) si illumina e

il ciclo comincerà attivando l’icona.

Se la temperatura mostrata per la sonda a spillo raggiunge la temperatura di fine abbattimento prima che finisca la durata massima dell'abbattimento, passerà a conservazione e si visualizzerà sullo schermo l'indicazione "End"nel display. º il cicalino si attiverà per il tempo stabilito col parametro AA. Premere qualunque tasto per terminare il suono; premerlo di nuovo per cancellare l'indicazione "End." Se la temperatura mostrata dalla sonda a spillo non raggiunge la temperatura di fine di abbattimento prima che finisca la durata massima, questo continuerà fino a raggiungere la temperatura. In questo caso, l'icona di CICLOIT

PER TEMPERATURA (2, Fig.5) lampeggerà e l’icona di ALLARME (6, Fig.5) sarà acceso ed il cicalino si attiverà. Premere qualunque bottone per eliminare il suono. Una volta al termine del processo, se l'abbattimento ha avuto successo, si attiva la conservazione, mantenendo illuminato l'icona di CONSERVAZIONE (7, Fig.5) insieme all’ icono CICLO PER TEMPERATURA (2, Fig.5). Se il ciclo ha fallito, l'icona di ALARME (6, Fig.5) se manterrà iluminata. Durante questo stato si indicherà la temperatura del compartimento sullo schermo. Durante la conservazione, in caso che il processo abbia avuto successo, può comprovarsi il tempo mancante tra il tempo di ciclo ed il tempo massimo di durata del ciclo. Mentre, se il processo ha fallito, può comprovarsi il tempo trascorso tra la durata massima ed il momento nelle quali la sonda raggiunge la temperatura corretta. Per questo, premere DOWN (12, Fig.5). Premere di nuovo il tasto DOWN per visualizzare la temperatura della camera e premere il tasto SET (14, Fig.5), per uscire dall’applicazione. Per interrompere un processo di abbattimento premere il tasto START/STOP (13, Fig. 5), per 2 secondi.

5.1.2.3 Iniziare un ciclo con la stessa programmazione dell’ultimo ciclo iniziato

Comprovare che la tastiera non è bloccato. Premere il tasto SET (14, Fig.5). Si visualizará il tipo di ciclo utilizzato l'ultima volta. Premere di nuovo il tasto SET (14, Fig.5) nei prossimi 15 secondi. Test di verifica inserimento sonda de temperatura I cicli per sonda sono preceduti da test per la verifica del corretto inserimento di quest’ultima. Il test si sviluppa in due fasi:

• La prima fase ha successo positivo, sé la differenza "temperatura mostrata per la sonda spillo - temperatura della camera" è maggiore che il valore stabilito col parametro rc per lo meno 3 volte su 5, il paragone si realizza ogni 10 seg.); se il parametro rc è stabilito in 0, non si effettuerà né la prima né la seconda fase. Se la prima fase ha avuto successo positivo, la seconda fase non si realizzerà.

• Se la prima fase ha successo negativo, si realizzerà la seconda fase. La seconda fase avrà successo positivo se la differenza "temperatura sonda spillo - temperatura della camera" è almeno maggiore di 1ºC/1ºF, rispetto al paragone anteriore, per lo meno 6 volte su 8, il paragone si realizza ogni "rd/8seg. "). Se il test ha successo positivo, incomincerà il ciclo. Se il test non ha successo positivo, incomincerà in tempo il ciclo e l'icona di (2, Fig.5) Se si manifesta un'interruzione dell'alimentazione durante il test, ripristinando l'alimentazione il test comincerà dall'inizio di nuovo. Stati di funzionamento STATO “ON” L'apparato è connesso realizzando un ciclo, e si manifesta un'interruzione dell'alimentazione:

• Per un ciclo per tempo: Ripristinando l'alimentazione, il ciclo comincerà dall'istante nel quale si prodursi il taglio di questo.,(con un errore massimo di 10 min.)

• Per un ciclo per sonda: Ripristinando l'alimentazione il ciclo comincerà nuovamente dall'inizio

• Durante il ciclo di conservazione: Ripristinando l'alimentazione ricomincerà la conservazione. STATUS “STAND-BY”

• L'apparecchio è collegato, ma non sta realizzando nessun ciclo, e se si interromep l’alimentazione al suo ripristino ricomincerà nello stesso stato. Sbrinamento L'abattitore che ha acquisito dispone di un processo di sbrinamento manuale. Gli alimenti che introdotti dentro la macchina con le vari aperture della porta, creano umidità all'interno della macchina.In un ciclo di abbattimento l’ umidità si condensa e si congela nel punto più delicato dell'abattitore che è l'evaporatore, accumulando ghiaccio. In alcuni casi, l’accumulo di ghiaccio può portare al blocco dell'evaporatore e per tale motivo i cicli di abbattimento potrebbero realizzarsi non correttamente. Per questa ragione, è consigliabile realizzare ogni tanto uno sbrinamneto, specialmente, se si realizzano vari cicli di abbattimento in maniera consecutiva. Dopo essersi assicurati che non è in corso nessun altro procedimento, apri la porta e premere il bottone UP,SBRINAMENTO (11, Fig.5) durante 4 seg. Lo sbrinamento durerà 10 minuti.IT

NB:Per agevolare lo sbrinamento evaporatore ed avere una macchina sempre prestante dopo il ciclo di lavoro tenere la porta aperta

Visualizzazione dello stato del compressore e del ventilatore dell’evaporatore Per vedere lo stato il compressore, assicurarsi che non sia in corso nessun Ciclo e prema 1 volta il bottone DOWN (12, Fig.5) sullo schermo si visualizzerà la prima opzione disponibile:

• “C-1”, il compressore sarà acceso;

• “C-0”, il compressore sarà spento;

• “C-P”, sarà in corso una protezione del compressore (parametro C0, C1, C2 e i7). Per vedere lo stato del ventilatore dell'evaporatore, prema di nuovo il bottone DOWN (12, Fig.5) e sullo schermo si visualizzerà la prima opzione disponibile:

• “F-1”, il ventilatore dell'evaporatore sarà acceso;

• “F-0”, il ventilatore dell'evaporatore sarà spento;

• “F-P”, sarà in corso un ritardo dell'accensione del ventilatore dell'evaporatore (parametro F8). Per uscire, premere il bottone SET (14, Fig.5). e non operare per 15 secondi. Consigli utili Leggere attentamente i consigli utili che presentiamo di seguito per poter usufruire di tutto il potenziale che le offre il suo armadio refrigerato. Manutenzione Realizzare le operazioni di pulizia idonee affinché la sua macchina abbia una vita utile duratura.

• Pulire la macchina dai residui finali di ogni giornata lavorativa. Prima di realizzare qualsiasi operazione di pulizia, scollegare l'apparecchiatura dalla presa di corrente e posizionare l'interruttore generale sulla posizione OFF o 0. Gli armadi dispongono di scarico per facilitare la pulizia, così come l'eventuale fuoriuscita di liquidi provenienti dagli alimenti. Durante l'operazione di pulizia è indispensabile togliere il tappo dello scarico e pulirlo, per evitare l'ostruzione per il trascinamento di elementi solidi. L'intenzione è che i liquidi che possano esserci non ristagnino.

• Non utilizzare prodotti abrasivi, corrosivi, acidi, detergenti a base di cloro, dissolventi o derivati della benzina per la pulizia.

• Non pulire la macchina con getti di acqua a pressione.

• Pulizia del condensatore: Durante la pulizia bisogna fare attenzione a non piegare le alette in alluminio del condensatore, altrimenti non passerebbe l'aria e non condenserebbe, provocando seri danni al dispositivo e annullando la garanzia.

• Verificare che le porte chiudano perfettamente.

• Prendere le precauzioni necessarie prima di accedere alla zona dell'unità condensatrice, a causa delle temperature elevate di alcuni elementi e il conseguente rischio di bruciature.

• Se ha bisogno di cambiare qualche cavo non deve diminuire la sezione del cavo cambiato.

• Il coperchio interno all'installazione elettrica della tabella di marcia è importantissimo. Se ha bisogno di smontarlo, nel momento di rimontarlo posizionarlo come in precedenza.

• Due volte all'anno, chiamare il servizio tecnico per realizzare le revisioni pertinenti: o Revisione dello stato delle giunture. o Revisione dello stato dei componenti.

• Se il cavo dell'alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da personale qualificato con il fine di evitare pericoli. Utilizzo non prolungato Nel caso di non utilizzare la macchina per un periodo prolungato (vacanze, chiusura provvisoria...) considerare questi consigli:

• Pulire la macchina in profondità.

• Scollegare l'interruttore generale della corrente elettrica.

La durata dello sbrinamento si può configurare con i parametri d3 e d7. Contatti il servizio tecnico per la modifica.IT

Di seguito verranno indicati i passi da seguire nel caso in cui si verificasse un'anomalia o un errore di funzionamento. Nella seguente tabella sono enumerate le possibili cause e le possibili soluzioni. In caso di dubbi, o se non è capace di risolvere l'errore, rivolgersi al servizio tecnico.

Non manipolare i componenti elettrici. La loro manipolazione può provocare pericolo di morte dato che i componenti hanno una bassa tensione di rete.

ANOMALIA POSSIBILE CAUSA SOLUZIONE Il frigorifero non funziona Non c'è corrente Comprovare che la corrente arrivi al frigorifero verificando che l'interruttore generale sia acceso. Temperatura insufficiente Posizione del frigorifero Verificare che non ci siano fonti di calore in prossimità Temperatura ambiente Verificare che la temperatura ambiente non sia superiore ai +32°C in armadi congelatori e -38°C in refrigerati, che è la temperatura massima di funzionamento del macchinario, eccetto per i modelli "tropicalizzati". Ubicazione degli alimenti nel tavolo refrigerato Comprovare che il carico di alimenti sia perfettamente collocato, senza impedire l'uscita dell'aria del ventilatore interno, e che il tempo trascorso da quando sono stati collocati sia il sufficiente per far raffreddare i prodotti. Chiudere la porta Controlla che le porte si chiudano correttamente Pulizia del condensatore Verificare che il condensatore sia pulito: Considerare che ad un impianto frigorifero pulito corrisponde un maggiore risparmio energetico, soprattutto se l'alettatura del condensatore è pulita. La frequenza sarà determinata in funzione delle caratteristiche del locale. Nel caso in cui sia sporco bisogna contattare il servizio tecnico per la pulizia. Rumori strani o eccessivi Cattivo livellamento e cattiva chiusura delle porte. Verificare il livellamento del mobile e che le porte chiudano bene. Sfregamenti con la zona mobile del frigorifero Verificare che non ci sia nessun oggetto che sfreghi con qualsiasi elemento mobile del frigorifero.

Insieme al manuale si allegano le istruzioni del termostato installato per una consultazione più dettagliata.

NOTA: se si produce un guasto non presente nella tabella, contattare il servizio di assistenza tecnica. Il fabbricante si riserva il diritto di modificare le caratteristiche senza preavviso.IT

La normativa europea 2012/19/EU sull'eliminazione delle apparecchiature elettriche ed elettroniche indica che gli elettrodomestici non devono essere smaltiti nello stesso modo dei rifiuti solidi urbani. Le apparecchiature inutilizzate dovranno essere raccolte separatamente per ottimizzare la percentuale di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni alla salute e all'ambiente. Il simbolo del cestino dei rifiuti con X si trova in tutti i prodotti per ricordare l'obbligo di gettarli separatamente. Per maggiori informazioni sul corretto smaltimento dei rifiuti elettrici, rivolgersi al servizio pubblico responsabile o ai rivenditori. COD. SIGNIFICATO SOLUZIONI CONSEGUENZE

Allarme Temp. Mínima Verificare la temperatura della camera.Vedere i parametri A1 e A2 La macchina continuerá funzionando normalmente

Allarme Temp. Mássima Verificare la temperatura della camera.Vedere i parametri A3 e A4 La macchina continuará funzionando normalmente

Allarme micro porta (solo durante lo estato "stand by" e se il parametro i0 è programato in 0 o 1) Comprovare le cause che l'hanno provocato. Vedere i parametri i0 e i1 La ventola dell'evaporatore rimane in standby per la durata dell'allarme

Allarme protezione compressore (solo se il parametro i0 è programmato in 2) Verificare le cause che hanno provocato l'attivazione dell'entrata Vedere i parametri i0 e i1 Il compressore si spegnerà Pr1 Errore sonda camera Vedere parametro PO Verificare lo statoo della sonda Verificare la conessione strumento - sonda Verificare la temperatura de la camera Se l’errore si manifesta durante lo stato "Stand by": - Si il parmetro C11 = 0 no se permetterà di iniziare nessun ciclo - Si il parametro C11 = 1. La sonda a spillo funcionerà come sonda camera e si potrà iniziare solo il ciclo per tempo. Si l’errore si manifesta durante un abbattimento per tempo: - Si il parametro C11 = 0, si interromperà il ciclo - Si il parametro C11 = 1, la sonda a spillo funcionerà come sonda camera e l abbattimento continuerá Si l,errore si manifesta durante un abbatimento per sonda: - Si il parametro C11 = 0, si interromperà il ciclo - Si il parametro C11 = 1, la sonda a spillo funzionerá tanto come sonda camera che come sonda a spillo e l’ abbattimento continuerá Si l’errore si manifesta durante la conservazione: - Si il parametro C11 = 0, l’ attività del compressore dipenderá dai parametri C4, C5 y C6 - Si il parametro C11 = 1, la sonda a spillo funzionerá come sonda camara e la conservazione continuerá. Pr2 Errore sonda a spillo Vedere parametro PO Verificare lo stato della sonda Verificare la connessione strumento - sonda a spillo Verificare la temperatura della camera Si l’errore si manifesta durante lo stato "Stand by": - Si potrà iniziare unicamente il ciclo per tempo. Si l’errore si manifesta durante un abbattimento per tempo: - L’ abbattimento continuerá. Si l’errore si manifesta durante un abbattimento per sonda: - L’ abbattimento continuerá per tempo. Si L’ errore si manifesta durante la conservazione: - La conservazione continuerá.PL
