BEDIENUNGSANLEITUNG GBC05X Scandomestic

Maßeinhei t der Temperatu

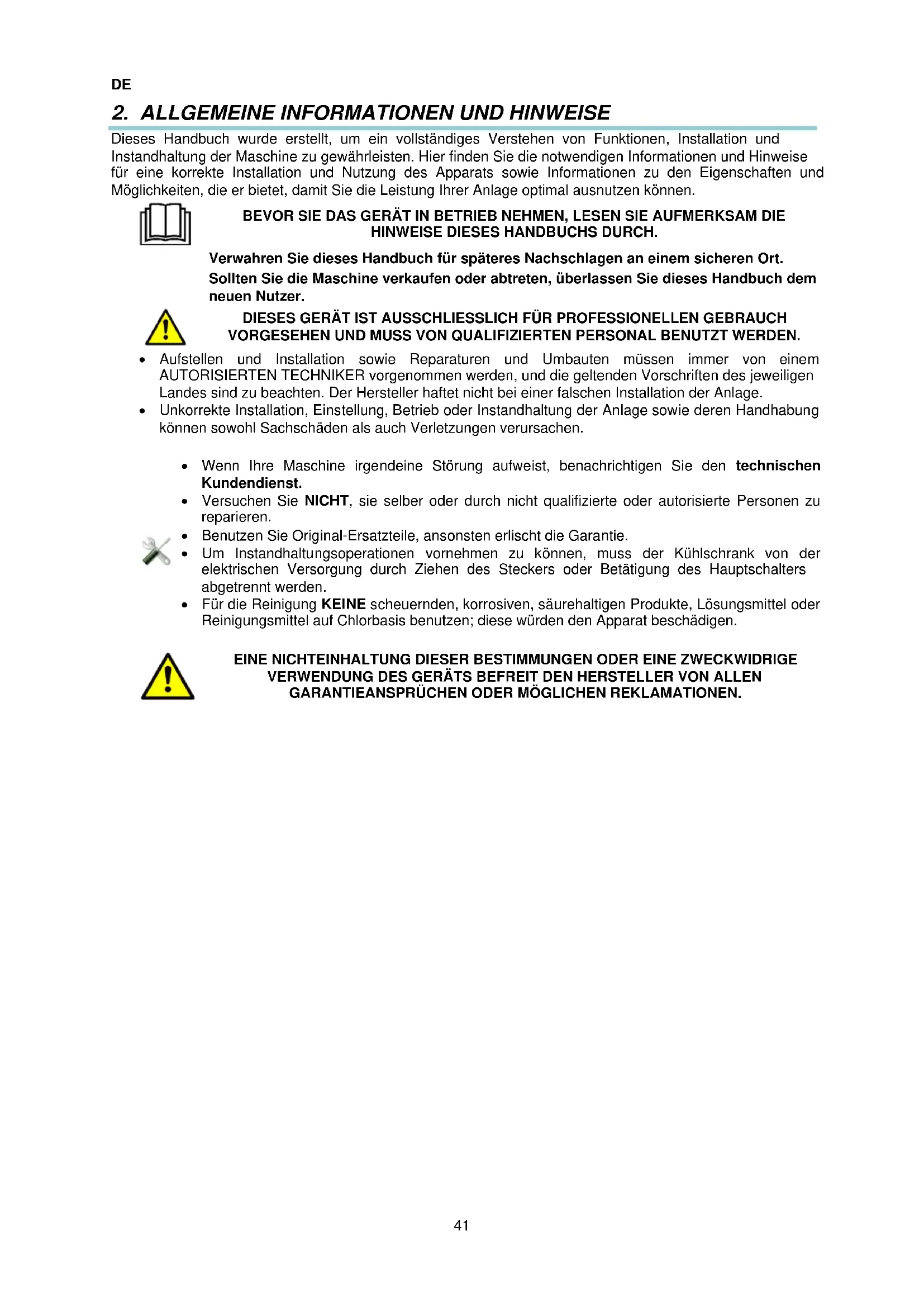

2. ALLGEMEINE INFORMATIONEN UND HINWEISE

Dieses Handbuch wurde erstellt, um ein vollständiges Verstehen von Funktionen, Installation und Instandhaltung der Maschine zu gewährleisten. Hier finden Sie die notwendigen Informationen und Hinweise für eine korrekte Installation und Nutzung des Apparats sowie Informationen zu den Eigenschaften und Möglichkeiten, die er bietet, damit Sie die Leistung Ihrer Anlage optimal ausnutzen können.

Verwahren Sie dieses Handbuch für späteres Nachschlagen an einem sicheren Ort. Sollten Sie die Maschine verkaufen oder abtreten, überlassen Sie dieses Handbuch dem neuen Nutzer.

• Aufstellen und Installation sowie Reparaturen und Umbauten müssen immer von einem AUTORISIERTEN TECHNIKER vorgenommen werden, und die geltenden Vorschriften des jeweiligen Landes sind zu beachten. Der Hersteller haftet nicht bei einer falschen Installation der Anlage.

• Unkorrekte Installation, Einstellung, Betrieb oder Instandhaltung der Anlage sowie deren Handhabung können sowohl Sachschäden als auch Verletzungen verursachen.

• Wenn Ihre Maschine irgendeine Störung aufweist, benachrichtigen Sie den technischen Kundendienst.

• Versuchen Sie NICHT, sie selber oder durch nicht qualifizierte oder autorisierte Personen zu reparieren.

• Benutzen Sie Original-Ersatzteile, ansonsten erlischt die Garantie.

• Um Instandhaltungsoperationen vornehmen zu können, muss der Kühlschrank von der elektrischen Versorgung durch Ziehen des Steckers oder Betätigung des Hauptschalters abgetrennt werden.

• Für die Reinigung KEINE scheuernden, korrosiven, säurehaltigen Produkte, Lösungsmittel oder Reinigungsmittel auf Chlorbasis benutzen; diese würden den Apparat beschädigen.

EINE NICHTEINHALTUNG DIESER BESTIMMUNGEN ODER EINE ZWECKWIDRIGE VERWENDUNG DES GERÄTS BEFREIT DEN HERSTELLER VON ALLEN GARANTIEANSPRÜCHEN ODER MÖGLICHEN REKLAMATIONEN.DE

Sämtliche Geräte verfügen über ein Typenschild, wodurch sie identifiziert werden, und mit den technischen Eigenschaften. Es befindet sich auf einer der Seiten der Maschine. Entfernen Sie dieses Schild nicht vom Gerät. Erläuterung des Typenschilds an Ihrem Gerät.

GASTYP DES KÄLTEMITTELS

VORSCHRIFTEN Anmerkung: Diese Plakette ist ein Beispiel. Teilen Sie dem technischen Kundendienst, wenn Sie ihn kontaktieren, die angegebenen Charakteristika mit. Allgemeine Eigenschaften Diese Geräte wurden gemäß den EG-Richtlinien zur Behandlung und Konservierung von Lebensmitteln gebaut. Der Einsatz des Kühlers besteht darin, die Temperatur von einem Niveau (gekochte oder frische Produkte) auf ein anderes Niveau, das die Aufrechterhaltung der idealen ernährungsphysikalischen und chemischen Eigenschaften der Lebensmittel garantiert, plötzlich abzusenken. Es ist darauf hinzuweisen, dass der kritische Temperaturbereich zwischen 10 ºC und 85 ºC im Produkt so schnell wie möglich durchlaufen werden sollte. Es verfügt über eine elektronische Uhr und einen Kammertemperaturfühler. Zykluskontrolle erfolgt durch Zeit oder mit Sonde im Herzen des Lebensmittels. Wenn der Kühlzyklus beendet ist, kann es als Kühlkammer: + 2, + 4 ºC; bzw. als Wartungskammer für gefrorene Lebensmittel verwendet werden: -18 ºC, für eine kurze Zeitspanne. Abhängig von mehreren Faktoren und entsprechend den vorbereiteten Daten geht es darum, den Benutzer über ein sehr homogenes und in der internationalen Küche standardisiertes Produkt zu beraten.

(*) Produktionen, die gemäß EN17032 berechnet wurden (Abkühlen +65 ºC +10 ºC in 120' ; Einfrieren +65 ºC -18 ºC in 270') Die Produktmenge kann variieren, wenn sich die Testbedingungen, wie z.B. die Temperatur, ändern.

4. INSTALLATIONSANLEITUNG

Aufstellen und Installation sowie Reparaturen und Umbauten müssen immer von einem AUTORISIERTEN TECHNIKER vorgenommen werden, und die geltenden Vorschriften des jeweiligen Landes sind zu beachten. Unkorrekte Installation, Einstellung, Betrieb oder Instandhaltung der Anlage sowie deren Handhabung können sowohl Sachschäden als auch Verletzungen verursachen. Auspacken Packen Sie die Maschine aus und überprüfen Sie, ob sie während des Transports Schäden erlitten hat. In diesem Falle benachrichtigen Sie umgehend Ihren Lieferanten und den Spediteur. Benutzen Sie im Zweifelsfalls die Maschine nicht, bis der Umfang des Schadens analysiert worden ist.

Die Verpackungselemente (Kunststoffe, expandiertes Polyurethan, Klammern usw.) dürfen nicht in die Hände von Kindern gelangen, da sie eine potenzielle Gefahr darstellen.

Der Kühlschrank darf nicht gekippt werden. Wenn es notwendig wird, können einige Modelle auf der Seite gekippt werden, die auf der Verpackung angegeben ist. Bei fehlenden Angaben kann nicht gekippt werden. Wenn der Kühlschrank gekippt worden ist, muss vor der Inbetriebnahme mindestens 2 Stunden gewartet werden. Die Handhabung der Maschine muss mit einem Hubwagen oder ähnlichem erfolgen, um die Struktur der Maschine nicht zu beschädigen. Transportieren Sie die Maschine zu dem Ort, an dem sie installiert werden soll, und anschließend packen Sie sie aus. Die für die Verpackung benutzten Elemente sind vollständig recyclierbar und müssen in die entsprechenden Container gegeben werden. Aufstellung und Nivellierung Der Bereich, an dem der Kühlschrank aufgestellt werden soll, muss frei und sauber sein. Es muss vermieden werden, dass das Kühlgebläse Materialien aufsaugt, die sich anschließend auf den Flügeln des Kondensators ablagern, was die Effizienz des Systems beeinträchtigt. Entfernen Sie die Palette und achten Sie dabei darauf, nicht gegen das Möbel zu stoßen. Der Schrank kann jetzt nivelliert werden, in dem die Füße herein- oder herausgeschraubt werden. Nach dem Nivellieren kann der Schutzfilm auf dem Edelstahl entfernt mit einem stumpfen Gegenstand entfernt werden. Keinen Cutter nehmen, denn dieser könnte den Stahl beschädigen.

B: GEWINDE: Nach rechts drehen, um das Möbel zu senken Nach links drehen, um das Möbel anzuheben

An einem definitiven Standort muss der Schockfroster in seinem Rücken mindestens 50 mm von der Wand entfernt stehen, 30 mm an seinen Flanken und 500 mm von der Decke. Wenn die Maschine Räder hat, achten Sie darauf, sie auf einer ebenen Fläche aufzustellen. Achten Sie bei der Inbetriebnahme darauf, dass sich keine Wärmequelle in der Nähe befindet. Für ein perfektes Funktionieren der Elemente, aus denen das Kühlsystem besteht, ist es äußerst wichtig, dass die Luftanschlüsse, sowohl das Gebläse im Schrankinneren als auch der Luftzugang zum Kondensator, nicht verstopft sind. Den Schrank nicht im Freien installieren. Keine Elemente durch die Schutzgitter der Gebläse oder in den Kühlbereich einführen.DE

Elektrischer Anschluss Der elektrische Anschluss des Geräts muss immer von einem AUTORISIERTEN TECHNIKER vorgenommen werden. Die geltenden Vorschriften bezüglich Anschlüsse an das Stromnetz für jedes Land sind zu beachten.

• Überprüfen Sie, ob die Versorgungsspannung und die Frequenz mit den auf dem Typenschild der Maschine angegebenen übereinstimmt.

• Es ist unbedingt erforderlich, dass die elektrischen Installationen, an denen der Schrank angeschlossen wird, GEERDET und mit thermischem Überlastschutz und Ausgleich ausgestattet ist (wir empfehlen 30 mA.)

• Eine Erdung des Geräts über eine Vergleichsschutzeinrichtung ist obligatorisch. Der Hersteller haftet nicht für mögliche Schäden, die infolge einer Nichtbeachtung dieser Vorschrift entstanden sind.

• Stellen Sie sicher, dass der Querschnitt des Versorgungsanschlusses für den zu erwartenden Verbrauch ausreicht.

• Die elektrische Steckbuchse muss vom Typ Schuko sein, da das Kabel in Ihrem Schrank von diesem Typ ist (auch Typ F oder CEE 7/4” genannt) ist, mit Klemmen 4, 8 mm und Erdung. Aus Sicherheitsgründen ist eine Verlängerung des Stromeingangskabels verboten. Außerdem werden die Schränke auf Bestellung mit Eingangskabeln vom Typ H (England) und Typ B (Amerika) ausgeliefert.

• Wenn Sie an der Installation der Maschine eine Störung feststellen sollten, benachrichtigen Sie umgehend Ihren Lieferanten.

• Installieren Sie den Schockfroster nicht im Freien.

• Verwenden Sie im Brandfall kein Wasser. Verwenden Sie CO2 (Kohlendioxid)- Löscher und kühlen Sie den Motorbereich so schnell wie möglich.

Die Nichteinhaltung der Spezifizierungen des Herstellers oder eine nicht sachgemäße Installation entbindet den Hersteller von jeder Haftung auf Personenschäden oder Sachschäden an der Maschine.

Die elektrischen Eigenschaften Ihres Geräts entnehmen Sie der Typenschild. Abschnitt 3 Abwasseranschluss Wenn Sie den Abfluss an einem festen und endgültigen Ort anbringen möchten, muss er an einen allgemeinen Abfluss angeschlossen werden, wobei mit diesem Abfluss ein Siphon geschaffen wird, um Kälteverluste zu vermeiden. Dieser Vorgang muss von qualifiziertem Personal durchgeführt werden. Siehe Abbildungen 1 - 4 für die Lage des Abflusses. Wiederverwertung Die Verpackung dieses Produkts besteht aus:

• Bänder aus Polypropylen

• Polyurethan expandiert Alle benutzten Verpackungsmaterialien für diese Maschine sind wiederverwertbar. Eine korrekte Entsorgung dieser Produkte hilft daher bei der Erhaltung der Umwelt. Weitere Informationen zur Wiederverwertung dieser Produkte erhalten bei der zuständigen Stelle in Ihrer örtlichen Verwaltung. Entsorgen Sie diese Materialien gemäß den geltenden Vorschriften.DE

5. ANWEISUNGEN FÜR BETRIEB UND INSTANDHALTUNG

DIESES GERÄT IST AUSSCHLIESSLICH FÜR PROFESSIONELLEN GEBRAUCH VORGESEHEN UND MUSS VON QUALIFIZIERTEN PERSONAL BENUTZT WERDEN. Betrieb Im Anschluss werden die Schritte erläutert, die für den Betrieb des Kühlschranks eingehalten werden müssen, und es werden sämtliche Funktionsmöglichkeiten gezeigt. Einschalten des Geräts Das Bedienfeld verfügt über einen Ein-/Aus-Schalter und einen Thermostat. In der Abbildung 5 können Sie sie im Detail sehen.

• Nachdem das Schrankinnere gereinigt wurde, schließen Sie es an das elektrische Netz an und stellen Sie den Schalter (1, Abb. 5) auf ON. Der Schalter muss beleuchtet sein.

• Wenn das Gerät eingeschaltet ist und kein Zyklus läuft, zeigt das DISPLAY (Abb.5) die Temperatur der Kammer an.

• Wenn kein Zyklus aktiv ist, schaltet sich das DISPLAY (Abb.5) nach 10 Sekunden ohne Betätigung eines Symbols automatisch aus, mit Ausnahme der LED für niedrigen Verbrauch. Um die Anzeige wieder einzuschalten, drücken Sie ein beliebiges Symbol.

• Wenn 60 Sekunden vergehen, ohne dass ein Symbol gedrückt wird, zeigt das Display “Loc” an, und die Tastatur wird automatisch gesperrt. Um die Tastatur zu entsperren, drücken Sie 1 Sekunde lang auf ein beliebiges Symbol. Auf dem Display wird “UnL” angezeigt. Betriebszyklen Der von Ihnen gewählte Schockfroster wird durch eine elektronische Uhr mit einem Kammertemperaturfühler gesteuert, die 2 Schnellkühlmethoden ermöglicht. Der erste, zeitgesteuerte Zyklus, bei dem der Schnellkühlzyklus endet, sobald die für den Prozess definierte Zeit verstrichen ist, und der zweite, temperaturgesteuerte Zyklus, dessen Prozess endet, sobald der in das Lebensmittel eingeführte Temperaturfühler die definierte Temperatur erreicht. In Abhängigkeit von der zu erreichenden Endtemperatur gibt es wiederum 2 Schnellkühlprozesse, Kühlen und Gefrieren, die durch Drücken der SET-Taste (14, Abb.5) zugänglich sind.

5.1.2.1 Zeitgesteuerter Kühlzyklus

Führen Sie die folgenden Schritte aus, um einen zeitgesteuerten Schnellkühlzyklus durchzuführen:

1. Stellen Sie sicher, dass die Tastatur nicht verriegelt ist und dass kein Kühl- oder Abtauzyklus aktiv ist.

2. Drücken Sie die SET-Taste (14, Abb.5) um zwischen einem gekühltem Kühlprozess “PoS” oder einem

Gefrierkühlprozess “nEG” zu wählen und stellen Sie sicher, dass das Symbol ZEITGESTEUERTER ZYKLUS (10, Abb.5) blinkt. Standardmäßig dauert der Kühlzyklus 90 Minuten, während Gefrierzyklen 240 Minuten dauern.

3. OPTIONAL: Parameter in Bezug auf Zyklusdauer, Sollwert des Kühlzyklus und Sollwert des

Konservierungszyklus können eingestellt werden. o Drücken Sie die DOWN-Taste (12, Abb.5), bevor 15 Sekunden vergehen und drücken Sie die SET-Taste (14, Abb.5) um die voreingestellte Zyklusdauer anzuzeigen und zu

Drücken Sie die SET-Taste, um einen Zyklus auszuwählen. PoS

Abkühlung, zeitgesteuerter Zyklus nEG

Einfrieren, zeitgesteuerter Zyklus PoS

Abkühlung , temperaturgesteuerter Zyklus nEG

Einfrieren , temperaturgesteuerter Zyklus

Drücken Sie in den folgenden 15 Sekunden die START/STOP- Taste.DE

ändern. Um den Wert zu ändern, drücken Sie die UP-Taste (11, Abb.5) oder DOWN- Taste (12, Abb.5). Drücken Sie erneut die SET-Taste (14, Abb.5), um den Vorgang zu beenden und mit dem nächsten Schritt fortzufahren. o Um den Sollwert des Kühlvorgangs zu überprüfen und zu ändern, drücken Sie die DOWN- Taste (12, Abb.5), bevore 15 Sekunden ablaufen und drücken Sie die SET-Taste (14, Abb.5). Um den Wert zu ändern, drücken Sie die UP-Taste (11, Abb.5) oder die DOWN- Taste (12, Abb.5). Drücken Sie erneut die SET-Taste (14, Abb.5) um den Vorgang zu beenden und mit dem nächsten Schritt fortzufahren. o Um den Sollwert des Konservierungszyklus zu überprüfen und zu ändern, drücken Sie die DOWN-Taste (12, Abb.5), bevor 15 Sekunden vergehen und drücken Sie die SET-Taste (14, Abb.5). Um den Wert zu ändern, drücken Sie die UP-Taste (11, Abb.5) oder die DOWN-Taste (12, Abb.5). Drücken Sie erneut die SET-Taste (14, Abb.5) um den Vorgang zu beenden und mit dem nächsten Schritt fortzufahren. o Dies ist eine vorübergehende Einstellung. Wenn ein neuer Zyklus aktiviert wird oder wenn ein Stromausfall stattfindet, werden diese Werte auf die vom Hersteller definierten Werte zurückgesetzt.

4. Drücken Sie die START/STOP-Taste (13, Abb. 5), der Zyklus läuft und das Symbol

ZEITGESTEUERTER ZYKLUS icon (10, Abb.5) leuchtet auf. Während des Kühlvorgangs zeigt das DISPLAY die restliche Zykluszeit an. Wenn die Zykluszeit abgelaufen ist, zeigt das DISPLAY das Wort “END” an und der Summer wird während der im Parameter “AA” festgelegten Zeit aktiviert. Zum Stummschalten des Summers drücken Sie ein beliebiges Symbol. Sobald die Beendigung des Prozesses angezeigt wird, wird der Konservierungsprozess aktiviert, indem das Symbol KONSERVIERUNG (7, Abb.5) aufleuchtet und die Kammertemperatur im DISPLAY angezeigt wird. Zusätzlich ist es möglich, während des Kühlzyklus die Kammertemperatur im Display anzuzeigen. Drücken Sie die DOWN-Taste (12, Abb.5), wählen Sie die geltende Kühloption “PoS” für Abühlung oder “nEG” für Einfrieren. Wenn der Zyklus gewählt ist, drücken Sie erneut die DOWN-Taste (12, Abb.5) um diesen Wert anzuzeigen. Um den Vorgang zu beenden, drücken Sie die SET-Taste (14, Abb.5) oder unternehmen Sie während der folgenden 15 Sekunden keine weiteren Schritte. Um einen Abkühlvorgang zu unterbrechen, drücken Sie die START/STOP-Taste (13, Abb. 5), 2 Sekunden lang.

5.1.2.2 Temperaturgesteuerter Kühlzyklus

Führen Sie die folgenden Schritte aus, um einen zeitgesteuerten Schnellkühlzyklus durchzuführen:

1. Stellen Sie sicher, dass die Tastatur nicht verriegelt ist und dass kein Kühl- oder Abtauzyklus aktiv ist.

2. Drücken Sie die SET-Taste (14, Abb.5) um zwischen einem gekühltem Kühlprozess “PoS”

oder einem Gefrierkühlprozess ”nEG” zu wählen und stellen Sie sicher, dass das Symbol TEMPERATURGESTEUERTER ZYKLUS (2, Abb.5) blinkt. Standardmäßig ist der Sollwert des Temperaturfühlers für den Kühlzyklus auf 3°C, eingestellt, während der Sollwert für den Gefrierzyklus auf -18°C festgelegt ist.

3. Bevor ein temperaturgesteuerter Zyklus beginnt, wird ein automatischer Test durchgeführt, um zu

überprüfen, ob der Temperaturfühler korrekt in das zu kühlende Lebensmittel eingeführt ist. Schlägt der Test fehl, beginnt der entsprechende zeitgesteuerte Zyklus.

4. OPTIONAL: Parameter, die mit dem Wert des Temperaturfühlers am Ende des Kühlzyklus, der

maximalen Zyklusdauer, dem Kammersollwert während des Kühlzyklus und dem Kammersollwert beim Konservierungszyklus zusammenhängen, können eingestellt werden. o Drücken Sie die DOWN-Taste (12, Abb.5), bevor 15 Sekunden vergehen und drücken Sie die SET-Taste (14, Abb.5) um den Endtemperaturwert des Produkts zu überprüfen und zu ändern. Der Wert kann durch Drücken der UP-Taste (11, Abb.5) oder DOWN- Taste (12, Abb.5) geändert werden. Drücken Sie SET, um zur vorherigen Ebene zurückzukehren. o Um die maximale Dauer des Kühlzyklus zu beobachten und zu ändern, drücken Sie die DOWN-Taste (12, Abb.5), drücken Sie die Taste erneut in einem Zeitraum von höchstens 15 Sekunden und drücken Sie erneut die SET-Taste (14, Abb.5). Drücken Sie die UP-Taste (11, Abb.5) oder DOWN-Taste (12, Abb.5) um den Wert zu ändern. Drücken Sie die SET-Taste (14, Abb.5) um zur vorherigen Ebene zurückzukehren. o Um den Sollwert der Kammertemperatur während des Kühlvorgangs zu beobachten und zu ändern, drücken Sie die DOWN-Taste (12, Abb.5), drücken Sie die Taste erneut in einem Zeitraum von höchstens 15 Sekunden und drücken Sie die Taste SET erneut. Drücken Sie die UP-Taste (11, Abb.5) oder DOWN-Taste (12, Abb.5) um den Wert zu ändern. Drücken Sie die SET-Taste (14, Abb.5) um zur vorherigen Ebene zurückzukehren.DE

o Um den Sollwert während des Konservierungsprozesses zu beobachten und zu ändern, drücken Sie die DOWN-Taste (12, Abb.5), drücken Sie die Taste erneut in einem Zeitraum von höchstens 15 Sekunden und drücken Sie die SET-Taste (14, Abb.5) erneut. Drücken Sie die UP-Taste (11, Abb.5) oder DOWN-Taste (12, Abb.5) um den Wert zu ändern. Drücken Sie die SET-Taste (14, Abb.5) um zur vorherigen Ebene zurückzukehren. o Dies ist eine vorübergehende Einstellung. Wenn ein neuer Zyklus aktiviert wird oder ein Stromausfall auftritt, werden diese Werte auf die vom Hersteller definierten Werte zurückgesetzt.

5. Drücken Sie START/STOP (13, Abb. 5), der Zyklus läuft und das Symbol ZEITGESTEUERTER

ZYKLUS (10, Abb.5) leuchtet auf. Wenn die vom Temperaturfühler des Lebensmittels erfasste Temperatur den Sollwert des Zyklus erreicht, bevor die maximale Zeitdauer erreicht ist, wird das Wort “EnD” auf der Bohle angezeigt, der Summer wird während der im Parameter “AA” festgelegten Zeitdauer aktiviert und die Geräte gehen in den Konservierungsmodus. Drücken Sie eine beliebige Taste, um den Summer stumm zu schalten, und drücken Sie erneut eine andere Taste, um die “EnD” Anzeige zu entfernen. Wenn die durch die Lebensmitteltemperatur ermittelte Temperatur den Zyklus-Sollwert nicht erreicht, wenn die maximale Zyklusdauer erreicht ist, wird der Zyklus fortgesetzt, bis die eingestellte Temperatur erreicht ist. Dann blinkt das Symbol TEMPERATURGESTEUERTER ZYKLUS (2, Abb.5). Der ALARM (6, Abb.5) leuchtet auf und der Summer ist aktiv. Drücken Sie eine beliebige Taste, um den Summer stumm zu schalten. Wenn das Ende des Zyklus angezeigt wird und die Kühlung erfolgreich verlaufen ist, geht das Gerät schließlich in den Konservierungsmodus über und leuchtet das Symbol KONSERVIERUNG (7, Abb.5) zusammen mit dem Symbol TEMPERATURGESTEUERTER ZYKLUS (2, Abb.5) auf. Wenn der Zyklus fehlgeschlagen ist, leuchtet auf der gegenüberliegenden Seite das Symbol ALARM (6, Abb.5) auf. Solange dieser Status anhält, wird die Temperatur des Kompartiments auf dem Bildschirm angezeigt. Darüber hinaus kann während der Konservierung, wenn der Prozess erfolgreich war, der Zeitraum zwischen der tatsächlichen Zykluszeit und der voreingestellten maximalen Zyklusdauer überprüft werden. Wenn der Prozess fehlgeschlagen ist, kann hingegen der Zeitablauf zwischen der maximalen Zyklusdauer und dem Zeitpunkt, an dem der Lebensmitteltemperaturfühler den Sollwert erkennt, angezeigt werden. In beiden Fällen drücken Sie die DOWN-Taste (12, Abb.5). Drücken Sie die DOWN- Taste (12, Abb.5), noch einmal, um die Kammertemperatur anzuzeigen, und drücken Sie die SET- Taste (14, Abb.5), um die Anwendung zu beenden. Um den Kühlvorgang in einem beliebigen Zustand zu unterbrechen, drücken Sie die START/STOP- Taste (13, Abb. 5), 2 Sekunden lang.

5.1.2.3 Start eines Zyklus mit dem gleichen Programm wie der zuletzt gestartete Zyklus

Stellen Sie sicher, dass die Tastatur nicht gesperrt ist. Drücken Sie die SET-Taste (14, Abb.5). Der zuletzt ausgeführte Zyklustyp wird angezeigt. Drücken Sie die SET-Taste (14, Abb.5) in den folgenden 15 Sekunden. Prüfung des Einführens der Temperatursonde Den Temperatur-Einstellzyklen geht ein Testschritt voraus, um das korrekte Einsetzen der Stiftsonde zu prüfen. Der Test besteht aus zwei Stufen:

• Das Ergebnis der ersten Stufe ist positiv, wenn "die von der Stiftsonde gemessene Temperatur - die Temperatur des Schrankes" mindestens 3 von 5 Malen (der Vergleich wird alle 10 s durchgeführt) über dem durch den Parameter rc eingestellten Wert liegt; wenn der Parameter rc auf 0 eingestellt ist, wird weder die erste noch die zweite Stufe durchgeführt. Wenn das Ergebnis der ersten Stufe positiv ist, wird die zweite Stufe nicht durchgeführt

• Wenn das Ergebnis der ersten Etappe negativ ist, wird die zweite Etappe durchgeführt. Das Ergebnis der zweiten Stufe ist positiv, wenn die Differenz “von der Stiftsonde gemessene Temperatur - Temperatur des Gehäuses” mindestens 6 von 8 Mal (der Vergleich wird alle“rd/8 s” durchgeführt) um mindestens 1ºC/1ºF (im Vergleich zum vorherigen Vergleich) größer ist. Wenn das Ergebnis der Prüfung positiv ist, wird der Zyklus aktiviert. Wenn das Testergebnis nicht positiv ist, wird der Zyklus im zeitgesteuerten Modus und mit dem Symbol (2, Abb.5) gestartet.DE

Wenn die Stromzufuhr während der Prüfung unterbrochen wird, beginnt die Prüfung bei Wiederherstellung der Stromversorgung wieder von vorne. Operational state STATUS “ON” Das Gerät ist eingeschaltet, aber der Betriebszyklus läuft, wenn die Stromversorgung unterbrochen wird:

• Während eines zeitgesteuerten Schnellkühlbetriebs wird die Kühlung bei Wiederherstellung der Stromversorgung ab dem Zeitpunkt der Unterbrechung fortgesetzt (mit einem maximalen Fehler von 10 Minuten);

• Während eines Schnellkühlbetriebs mit eingestellter Temperatur beginnt die Kühlung bei Wiederherstellung der Stromversorgung wieder von vorne;

• Während eines Speichervorgangs wird der Speichervorgang bei Wiederherstellung der Stromversorgung zurückgesetzt. “STAND-BY”-STATUS

• Das Gerät ist eingeschaltet, aber es läuft kein Betriebszyklus. Wenn die Stromversorgung während des “Stand-by”-Modus, unterbrochen wird, befindet sich das Gerät bei Wiederherstellung der Stromversorgung im gleichen Zustand. Defrosting Der von Ihnen gewählte Schockfroster hat nur einen manuellen Abtauvorgang. Die Lebensmittel, die in das Gerät eingeführt werden, sowie das Öffnen von Türen erzeugen Feuchtigkeit im Inneren des Geräts. Wenn ein Schnellkühlzyklus durchgeführt wird, kondensiert diese Feuchtigkeit und gefriert an der kältesten Stelle des Schockfrosters, dem Verdampfer, wobei sich Eis ansammelt. In einigen Fällen kann diese Ansammlung zu einer Blockierung des Verdampfers führen, wodurch Kühlzyklen nicht korrekt ausgeführt werden. Aus diesem Grund wird es empfohlen, von Zeit zu Zeit einen Abtauvorgang durchzuführen, insbesondere wenn mehrere Kühlzyklen nacheinander durchgeführt werden. Um einen Abtauzyklus zu starten, vergewissern Sie sich, dass kein anderes Verfahren verwendet wird, öffne die Tür und drücken Sie die UP/DEFROST-Taste (11, Abb.5) 4 Sekunden lang. Compresor and evaporator fan status checking Um den Zustand des Kompressors zu überprüfen, stellen Sie sicher, dass kein anderer Zyklus aktiv ist. Drücken Sie die DOWN-Taste (12, Abb.5) einmal und der Status des Kompressors wird wie folgt angezeigt:

• “C-1”, der Verdichter ist eingeschaltet

• “C-0”, der Verdichter ist ausgeschaltet

• “C-P”, Verdichterschutz aktiv (Parameter C0, C1, C2 und i7). Um den Status des Verdampferlüfters zu überprüfen, drücken Sie erneut die Taste (12, Abb.5) und der Status des Lüfters wird wie folgt angezeigt:

• “F-1”, der Verdampferlüfter wird eingeschaltet

• “F-0”, der Verdampferlüfter wird abgeschaltet

• “F-P”, die verzögerte Aktivierung des Verdampfergebläses wird dann fortgesetzt (Parameter F8). Um den Vorgang zu beenden, drücken Sie die SET-Taste (14, Abb.5) oder unternehmen Sie während der folgenden 15 Sekunden keine weiteren Schritte. Nützliche Hinweise Lesen Sie aufmerksam die nützlichen Hinweise im Anschluss, damit Sie den gesamten Leistungsumfang Ihres Kühlschranks optimal nutzen können. Instandhaltung Führen Sie die anstehenden Reinigungsoperationen durch, damit Ihre Maschine ein dauerhaftes Nutzleben hat.

• Entfernen Sie am Ende eines jeden Arbeitstags Rückstände aus der Maschine. Bevor irgendwelche Reinigungsoperationen durchgeführt werden, müssen das Gerät vom Stromnetz abgenommen und der Hauptschalter auf OFF oder 0 gestellt werden. Die Kühlschränke sind mit Abflüssen ausgestattet, um das Reinigen zu erleichtern und für einen eventuellen Abgang von Flüssigkeiten (außer 3 Schallenmodelle), die aus den Lebensmitteln ausgetreten sind. Bei den Reinigungsoperationen muss unbedingt der Stopfen des Abflusses

Die Dauer des Abtauens kann mit den Parametern d3 und d7 konfiguriert werden. Wenden Sie sich zur Änderung an Ihren technischen Dienst.DE

abgenommen und gesäubert werden, um ein Verstopfen durch die Mitnahme von Feststoffen zu vermeiden Möglicherweise vorhandene Flüssigkeiten sollen sich nicht aufstauen.

• Für die Reinigung keine scheuernden, korrosiven, säurehaltigen Produkte, Reinigungsmittel auf Chlorbasis, Lösungsmittel oder Reinigungsmittel auf Benzinbasis benutzen.

• Maschine nicht mit Wasserdruck reinigen.

• Reinigung des Kondensators: Bei der Reinigung darauf achten, dass die Aluminiumflügel des Kondensators nicht verbogen werden. Ansonsten hätte die Luft keinen Durchgang und würde nicht kondensieren, was zu einer schweren Beschädigung des Geräts führen kann, deren Reparatur nicht von der Garantie gedeckt wird.

• Überprüfen, ob die Türen perfekt schließen.

• Die notwendigen Vorsichtsmaßnahmen treffen, bevor man im Bereich der Kondensatoreinheit eingreift, da bei einigen Elementen hohe Temperaturen herrschen, wodurch das Risiko von Verbrennungen besteht.

• Wenn Kabel ausgetauscht werden müssen, niemals ein neues Kabel mit einem geringeren Durchschnitt verwenden.

• Der Innendeckel der elektrischen Installation der Steuereinheit ist sehr wichtig. Wenn er abgenommen werden muss, bei der Wiedermontage darauf achten, dass er so dicht wie zuvor ist.

• Wenn das Versorgungskabel beschädigt ist, muss es aus Sicherheitsgründen vom Hersteller, von dessen Kundendienst oder von qualifiziertem Personal ausgetauscht werden. Längere Zeit außer Betrieb Falls die Maschine über einen längeren Zeitraum (Urlaub, saisonbedingtes Schließen usw.) nicht in Betrieb bleibt, berücksichtigen Sie die folgenden Richtlinien:

• Die Maschine gründlich säubern.

• Den Hauptschalter der elektrischen Versorgung ausschalten.DE

6. ANOMALIEN, WARNUNGEN UND STÖRUNGEN

Im Anschluss werden die Schritte gezeigt, die für den Fall einer Anomalie oder Funktionsstörung eingehalten werden müssen. In der folgenden Tabelle werden die möglichen Gründe und mögliche Lösungen angezeigt. Im Zweifelsfalle oder wenn Sie nicht in der Lage sind, den Fehler zu beseitigen, setzten Sie sich mit dem technischen Kundendienst in Verbindung.

Manipulieren Sie nicht selber die elektrischen Komponenten, da dies mit Lebensgefahr verbunden wäre, da diese Teile unter Netzspannung stehen.

ABHILFE Der Kühltisch funktioniert nicht Kein Strom vorhanden Überprüfen Sie, ob Strom an den Kühltisch gelangt und der Hauptschalter eingeschaltet ist. Ungenügende Temperatur Standort des Schockfroster Stellen Sie fest, ob sich in der Nähe eine Wärmequelle befindet. Raumtemperatur Umgebungstemperatur für Tiefkühlschränke unter +32°C liegt. Bei Kühlschränke und Aufbewahrungsschränke für Fische soll die Umgebungstemperatur bis + 38 ° C liegen. Das sind die garantierte maximale Arbeitstemperaturen für die Geräten. Schließen der Tür Überprüfen Sie, ob die Türen richtig schließen Unterbringung der Ware im Kühltisch Stellen Sie sicher, dass die Ware perfekt eingelegt worden ist, ohne die Luftausgänge des internen Gebläses zu versperren, und dass die Zeit seit der Einlagerung für ein Einfrieren der Produkte ausreicht. Reinigung des Kondensators Prüfen Sie, ob der Kondensator sauber ist: Es muss sich vergegenwärtigt werden, dass, je sauberer das Kühlgerät ist, desto mehr Energie eingespart wird, ganz besonders was die Kondensatorflügel betrifft. Die Häufigkeit hängt von den Charakteristiken des Lokals ab. Im Falle einer Verschmutzung muss der technische Kundendienst für eine Reinigung bestellt werden. Seltsame oder laute Geräusche Schlechte Nivellierung und Türen schlecht verschlossen Überprüfen Sie die Nivellierung des Möbels, und ob die Türen gut verschlossen sind. Reibungen im beweglichen Bereich des Kühltisches Stellen Sie sicher, dass kein Objekt an einem beweglichen Element des Kühltisches reibt.

BEMERKUNG: Bei einer Störung, die nicht in dieser Tabelle aufgeführt worden ist, kontaktieren Sie Ihren technischen Kundendienst. Der Hersteller behält sich das Recht vor, ohne Vorankündigung Charakteristiken zu ändern.DE

7. WIEDERVERWERTUNG DES PRODUKTS

Die europäische Norm 2012/19/EU über die Entsorgung von elektrischen und elektronischen Geräten bestimmt, dass Haushaltsgeräte nicht in derselben Weise wie fester Stadtmüll entsorgt werden dürfen. Altgeräte müssen getrennt entsorgt werden, um den Rückgewinnungs- und Wiederverwertungsprozentsatz der Materialien, aus denen sie bestehen, zu optimieren und mögliche Gefahren für Gesundheit und Umwelt zu vermeiden. Das Symbol des durchgestrichenen Abfalleimers befindet sich auf allen Produkten, um an die Verpflichtung zu einer getrennten Entsorgung zu erinnern. Weitere Informationen über die korrekte Entsorgung von Haushaltsgeräten können deren Eigentümer bei den zuständigen öffentlichen Stellen oder bei den Wiederverwertern erhalten COD. BEDEUTUNG LÖSUNGEN FOLGEN

Mindesttemperatur-Alarm Prüfen Sie die Schranktemperatur Prüfen Sie die Parameter A1 und

Das Gerät wird weiterhin normal funktionieren

Höchsttemperatur-Alarm Prüfen Sie die Schranktemperatur Prüfen Sie die Parameter A3 und

Das Gerät wird weiterhin normal funktionieren

Mikroport-Eingangsalarm (Nur im "Stand-by"-Modus und wenn Parameter i0 auf 0 oder 1 gesetzt ist) Prüfen Sie die Ursachen, die die Eingabe aktiviert haben. Prüfen Sie die Parameter i0 und i1 Das durch den Parameter i0 festgelegte Ergebnis

Verdichterschutz- Eingangsalarm (Orly, wenn Parameter i0 auf 2 gesetzt ist) Prüfen Sie die Ursachen, die den Eingang aktiviert haben. Prüfen Sie die Parameter i0 und i1 Der Kompressor wird abgeschaltet Pr1 Schrank-Sondenfehler Sehen Sie PO-Parameter Prüfen Sie die Sondenintegrität Prüfen Sie Verbindung zwischen Sonde und Gerät Prüfen Sie die Schranktemperatur Wenn der Fehler im "Stand by"-Modus auftritt: Wenn Parameter C11 = 0, darf kein Zyklus gestartet werden Wenn der Parameter C11 = 1. Stiftsonde arbeitet als Schranksonde und es wird nur der Zeitzyklus zugelassen. Wenn der Fehler während des zeitgesteuerten Zyklus auftritt: - Wenn der Parameter C11 = 0, wird der Zyklus unterbrochen - Wenn Parameter C11 = 1, arbeitet die Stiftsonde als Schranksonde und der Kühlbetrieb wird fortgesetzt. Wenn der Fehler während eines temperaturgesteuerten Zyklus auftritt: - Wenn Parameter C11 = 0, wird der Zyklus unterbrochen - Wenn Parameter C11 = 1, arbeitet die Stiftsonde als Schranksonde und der Kühlbetrieb wird fortgesetzt Wenn der Fehler während des Konservierungsmodus auftritt: - Wenn Parameter C11 = 0, hängt die Verdichteraktivität von den Parametern C4, C5 und C6 ab. - Wenn Parameter C11 = 1, arbeitet die Stiftsonde als Schranksonde und der Speicherbetrieb wird fortgesetzt. Pr2 Pin-Tastkopf-Fehler Sehen Sie PO-Parameter Prüfen Sie die Sondenintegrität Prüfen Sie Verbindung zwischen Sonde und Gerät Prüfen Sie die Schranktemperatur Wenn der Fehler während des "Stand by"-Modus auftritt: - Es dürfen nur gebundene Betriebszyklen gestartet werden. Wenn der Fehler während eines zeitgesteuerten Zyklus auftritt: - Die Kühlung wird fortgesetzt Wenn der Fehler während eines temperaturgesteuerten Zyklus auftritt: - Die Kühlung wird im Zeitmodus fortgesetzt. Wenn der Fehler während des Konservierungsmodus auftritt: - Der Konservierungsmodus wird fortgesetzt.IT

Zugang zu professioneller Reparatur, wie z.B. Internet-Seiten, Adressen, Kontaktdaten. Modell Nr: GBC05X Liste der Kundendienststellen

Webseite Scandomestic.dk QR-Code

Relevante Informationen für die Bestellung von Ersatzteilen, direkt oder über andere Kanäle, die vom Hersteller, Importeur oder Bevollmächtigten zur Verfügung gestellt werden; Scandomestic A/S Der Mindestzeitraum, in dem Ersatzteile, die für die Reparatur des Geräts erforderlich sind, zur Verfügung stehen; 8 Jahre Anleitung zum Ermitteln der Modellinformationen in der Produktdatenbank, wie in der Verordnung (EU) 2019/2019 definiert, mittels eines Weblinks, der auf die in der Produktdatenbank gespeicherten Modellinformationen verweist, oder eines Links zur Produktdatenbank und Informationen darüber, wie die Modellkennzeichnung auf dem Produkt zu finden ist.) www.scandomestic.dk Hinweis: Die Adresse oder Kontakttelefonnummer der Service-Website kann ohne vorherige Ankündigung geändert werden. Bitte bestätigen Sie, ob es sich bei der Servicestation um eine direkt mit unserem Unternehmen verbundene Einrichtung handelt, wenn Sie Dienstleistungen benötigen.

Zugang zu professioneller Reparatur, wie z.B. Internet-Seiten, Adressen, Kontaktdaten. Modell Nr: GBC10X Liste der Kundendienststellen

Webseite Scandomestic.dk QR-Code

Relevante Informationen für die Bestellung von Ersatzteilen, direkt oder über andere Kanäle, die vom Hersteller, Importeur oder Bevollmächtigten zur Verfügung gestellt werden; Scandomestic A/S Der Mindestzeitraum, in dem Ersatzteile, die für die Reparatur des Geräts erforderlich sind, zur Verfügung stehen; 8 Jahre Anleitung zum Ermitteln der Modellinformationen in der Produktdatenbank, wie in der Verordnung (EU) 2019/2019 definiert, mittels eines Weblinks, der auf die in der Produktdatenbank gespeicherten Modellinformationen verweist, oder eines Links zur Produktdatenbank und Informationen darüber, wie die Modellkennzeichnung auf dem Produkt zu finden ist.) www.scandomestic.dk Hinweis: Die Adresse oder Kontakttelefonnummer der Service-Website kann ohne vorherige Ankündigung geändert werden. Bitte bestätigen Sie, ob es sich bei der Servicestation um eine direkt mit unserem Unternehmen verbundene Einrichtung handelt, wenn Sie Dienstleistungen benötigen.
