Royal ESP 500 Niro - Pompe de surface EINHELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Puissance : 500 W, Débit maximal : 3000 L/h, Hauteur de refoulement maximale : 36 m, Profondeur d'aspiration maximale : 8 m, Pression maximale : 3.6 bar
Utilisation	Idéale pour l'arrosage de jardins, le remplissage de bassins, et l'évacuation des eaux claires.
Maintenance et réparation	Vérifier régulièrement le filtre d'aspiration, nettoyer les joints et s'assurer que la pompe est protégée contre le gel.
Sécurité	Utiliser uniquement dans des conditions sèches, ne pas immerger la pompe, respecter les instructions de sécurité fournies dans le manuel.
Informations générales	Poids : 5.5 kg, Dimensions : 36 x 24 x 25 cm, Garantie : 2 ans.

FOIRE AUX QUESTIONS - Royal ESP 500 Niro EINHELL

Comment puis-je démarrer la pompe EINHELL Royal ESP 500 Niro ?

Pour démarrer la pompe, assurez-vous qu'elle est correctement branchée à une source d'alimentation et que le réservoir d'eau est plein. Appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si la pompe ne s'amorce pas ?

Vérifiez si la pompe est correctement remplie d'eau. Si elle est vide, remplissez le corps de la pompe avec de l'eau. Assurez-vous également que les tuyaux d'aspiration ne sont pas obstrués.

Quel est le débit maximal de la pompe ?

La pompe EINHELL Royal ESP 500 Niro a un débit maximal d'environ 5000 litres par heure.

La pompe fait du bruit lorsque je l'utilise, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement de la pompe. Cependant, si le bruit est excessif ou s'accompagne de vibrations, vérifiez le niveau d'eau et l'état des pièces internes.

Comment entretenir ma pompe EINHELL Royal ESP 500 Niro ?

Pour entretenir votre pompe, nettoyez régulièrement les filtres, vérifiez les joints d'étanchéité et assurez-vous que le moteur est exempt de débris. Stockez la pompe dans un endroit sec lorsque vous ne l'utilisez pas.

Puis-je utiliser la pompe pour des liquides autres que l'eau ?

Non, il est recommandé d'utiliser la pompe uniquement pour de l'eau claire, car des liquides abrasifs ou corrosifs peuvent endommager la pompe.

La pompe a-t-elle une protection contre la surchauffe ?

Oui, la pompe EINHELL Royal ESP 500 Niro est équipée d'un système de protection contre la surchauffe qui arrête automatiquement le moteur en cas de surchauffe.

Où puis-je trouver des pièces de rechange pour ma pompe ?

Les pièces de rechange peuvent être commandées auprès des revendeurs agréés EINHELL ou sur le site officiel d'EINHELL.

Quelle est la garantie de la pompe EINHELL Royal ESP 500 Niro ?

La pompe est généralement livrée avec une garantie de deux ans, mais il est conseillé de vérifier les conditions spécifiques de garantie dans le manuel d'utilisation.

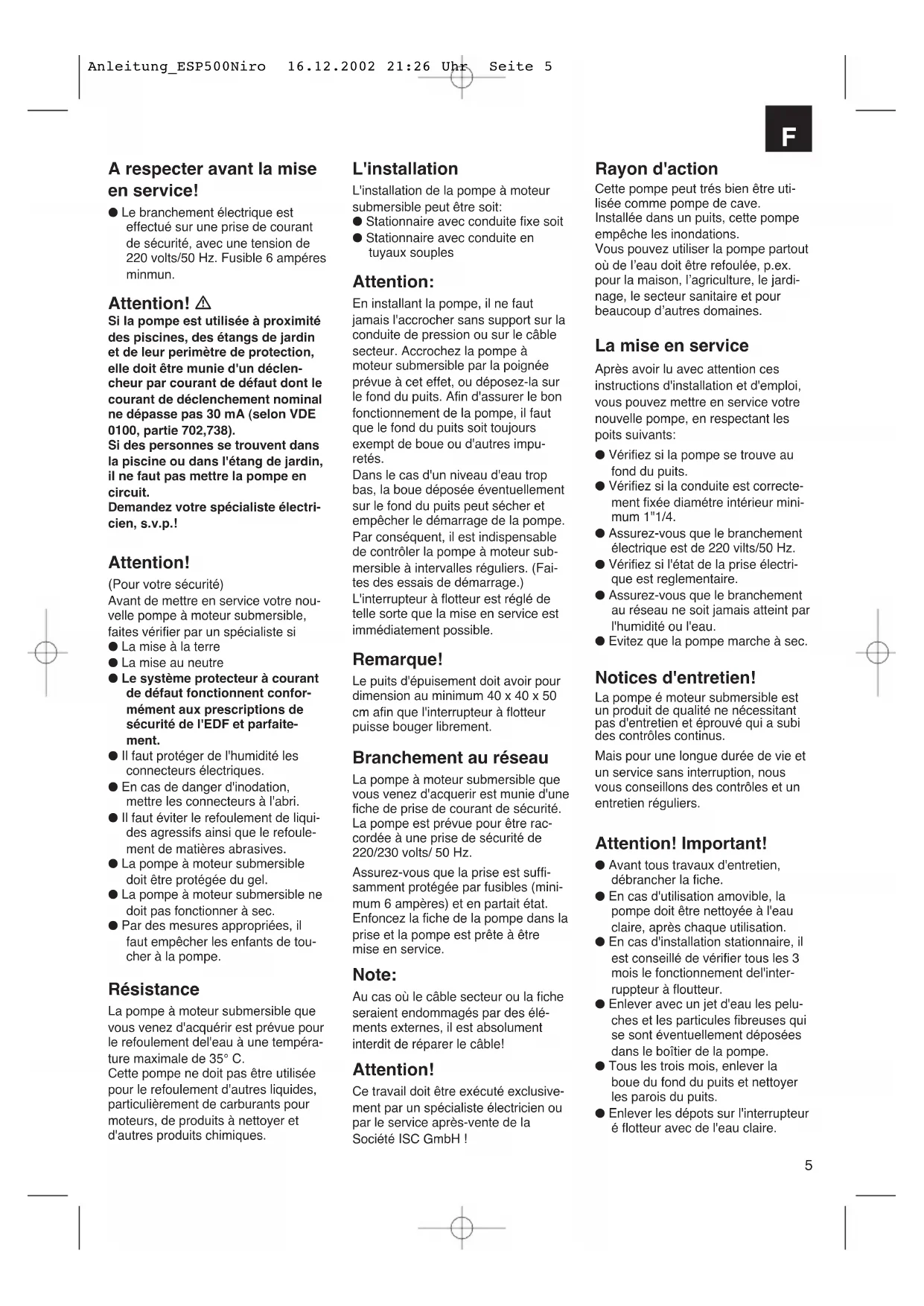

MODE D'EMPLOI Royal ESP 500 Niro EINHELL

F Mode d'emploi Pompe à eau usée avec interrupteuer à flotteur

A respecter avant la mise en service!

- Le branchement électrique est effectué sur une prise de courant de sécurité, avec une tension de 220 volts/50 Hz. Fusible 6 ampères minmun.

Attention!

Si la pompe est utilisée à proximité des piscines, des étangs de jardin et de leur perimètre de protection, elle doit être munie d'un déclencheur par courant de défaut dont le courant de déclenchement nominal ne dépasse pas 30 mA (selon VDE 0100, partie 702,738).

Si des personnes se trouvent dans la piscine ou dans l'étang de jardin, il ne faut pas mettre la pompe en circuit.

Demandez votre spécialiste électricien, s.v.p.!

Attention!

(Pour votre sécurité)

Avant de mettre en service votre nouvelle pompe à moteur submersible, faites vérifier par un spécialiste si

● La mise à la terre
● La mise au neutre
- Le système protecteur à courant de défaut fonctionnent conformément aux prescriptions de sécurité de l'EDF et parfaitement.
- Il faut protéger de l'humidité les connecteurs électriques.
- En cas de danger d'inodation, mettre les connecteurs à l'abri.
- Il faut éviter le refoulement de liquides agressifs ainsi que le refoulement de matières abrasives.
- La pompe à moteur submersible doit être protégée du gel.
- La pompe à moteur submersible ne doit pas fonctionner à sec.
- Par des mesures appropriées, il faut empêcher les enfants de toucher à la pompe.

Résistance

La pompe à moteur submersible que vous venez d'acquérir est prévue pour le refoulement del'eau à une température maximale de 35°C.

Cette pompe ne doit pas être utilisée pour le refoulement d'autres liquides, particulièrement de carburants pour moteurs, de produits à nettoyer et d'autres produits chimiques.

L'installation

L'installation de la pompe à moteur submersible peut être soit:

● Stationnaire avec conduite fixe soit
● Stationnaire avec conduite en tuyaux souples

Attention:

En installant la pompe, il ne faut jamais l'accrocher sans support sur la conduite de pression ou sur le câble secteur. Accrochez la pompe à moteur submersible par la poignée prévue à cet effet, ou déposez-la sur le fond du puits. Afin d'assurer le bon fonctionnement de la pompe, il faut que le fond du puits soit toujours exempt de boue ou d'autres impuretés.

Dans le cas d'un niveau d'eau trop bas, la boue déposée éventuellement sur le fond du puits peut sécher et empêcher le démarrage de la pompe. Par conséquent, il est indispensable de contrôler la pompe à moteur submersible à intervalles réguliers. (Faites des essais de démarrage.)

L'interrupteur à flotteur est réglé de telle sorte que la mise en service est immédiatement possible.

Remarque!

Le puits d'épuisement doit avoir pour dimension au minimum 40 x 40 x 50 cm afin que l'interrupteur à flotteur puisse bouger librement.

Branchement au réseau

La pompe à moteur submersible que vous venez d'acquerir est munie d'une fiche de prise de courant de sécurité. La pompe est prévue pour être raccordée à une prise de sécurité de 220/230 volts/ 50 Hz.

Assurez-vous que la prise est suffisamment protégée par fusibles (minimum 6 ampères) et en partait état. Enfoncez la fiche de la pompe dans la prise et la pompe est prête à être mise en service.

Note:

Au cas où le câble secteur ou la fiche seraient endommagés par des éléments externes, il est absolument interdit de réparer le câble!

Attention!

Ce travail doit être exécuté exclusivement par un spécialiste électricien ou par le service après-vente de la Société ISC GmbH !

Rayon d'action

Cette pompe peut très bien être utilisée comme pompe de cave. Installée dans un puits, cette pompe empêche les inondations.

Vous pouvez utiliser la pompe partout où de l'eau doit être refoulée, p.ex. pour la maison, l'agriculture, le jardinage, le secteur sanitaire et pour beaucoup d'autres domaines.

La mise en service

Après avoir lu avec attention ces instructions d'installation et d'emploi, vous pouvez mettre en service votre nouvelle pompe, en respectant les poits suivants:

• Vérifiez si la pompe se trouve au fond du puits.
• Vérifiez si la conduite est correctement fixée diamètre intérieur minimum 1"1/4.
  ● Assurez-vous que le branchement électrique est de 220 vilts/50 Hz.
• Vérifiez si l'état de la prise électrique est reglementaire.
• Assurez-vous que le branchement au réseau ne soit jamais atteint par l'humidité ou l'eau.
  ● Evitez que la pompe marche à sec.

Notices d'entretien!

La pompe é moteur submersible est un produit de qualité ne nécessitant pas d'entretien et éprouvé qui a subi des contrôles continus.

Mais pour une longue durée de vie et un service sans interruption, nous vous conseillons des contrôles et un entretien réguliers.

• Avant tous travaux d'entretien, débrancher la fiche.
• En cas d'utilisation amovible, la pompe doit être nettoyée à l'eau claire, après chaque utilisation.
• En cas d'installation stationnaire, il est conseillé de vérifier tous les 3 mois le fonctionnement del'interruppteur à floutteur.
• Enlever avec un jet d'eau les peluches et les particules fibreuses qui se sont éventuellement déposées dans le boîtier de la pompe.
• Tous les trois mois, enlever la boue du fond du puits et nettoyer les parois du puits.
• Enlever les dépots sur l'interrupteur é flotteur avec de l'eau claire.

F

Nettoyage de la roue à aubes

En cas de dépôts importants dans le corps de pompe, la partie inférieure de la pompe doit être démontée comme suit:

1. Veuillez ôter les 4 vis sur le côté inférieur du panier d'aspiration.
2. Détachez le panier d'aspiration du corps de pompe.
3. Nettoyez la roue à aubes à l'eau claire.

Attention! Ne déposez pas la pompe sur la roue à aubes et ne la soutenez pas par ce point non plus!

1. Le montage s'effectue dans l'ordre inverse.

Réglage du point de commutation

Le point de commutation de l'interrupteur à flotteur peut être réglé par un ajustement modifié de l'interrupteur dans le dispositif de crantage de l'interrupteur à flotteur.

Avant la mise en service, contrôlez les points suivants:

- L'interrupteur à flotteur doit être installé de manière à ce que le niveau du point de commutation puisse être atteint facilement et avec peu d'effort. Vérifiez ceci comme suit: plongez la pompe dans un récipient rempli d'eau et soulevez à la main avec précaution l'interrupteur à flotteur, ensuite baissez-le. Ainsi vous pouvez contrôler que la pompe se met en marche ou s'arrête.

- Faites attention à ce que l'écart entre la tête de l'interrupteur à flotteur et le dispositif de crantage de l'interrupteur à flotteur ne soit pas trop faible. En cas d'écart insuffisant, un fonctionnement irréprochable n'est pas garanti.

- En ce qui concerne le réglage, veillez à ce que l'interrupteur à flotteur ne touche pas le sol avant l'arrêt de la pompe. Attention! Risque de marche à sec.

Anomalies – Origines – Remède

Anomalies	Origines	Remède
La pompe ne démarre pas	– Pas de tension du secteur– L'interrupteur à flotteur n'est pas mis en circuit	– Vérifier la tension du secteur– Placer l'interrupteur à flotteur à une place plus élevée
La pompe ne refouie pas	– Le filtre d'entrée est bouché– Le tuyau de refoulement fléchit	– Nettoyer le titre d'entrée avec un jet d'eau– Relever le tuyau
La pompe ne s'arrête pas	– L'interrupteur à flotteur peut s'enfoncer	– Poser correctement la pompe au fond du puits
Le volume d'extraction est insuffisant	– Le filtre d'entrée est bouché– La capacité de pompage diminue car la pompe est tres encrassée et attraquée par les impuretés abrasives de l'eau	– Nettoyer le filtre– Nettoyer la pompe et rempla- cer les parties de fermeture
La pompe s'arrête après une courte durée de marche	– Le dispositif de protection du moteur arrête la pompe car l'eau est trop sale– La température de l'eau est trop élevée, le dispositif de protection du moteur arrête la pompe	– Débrancher la prise et net- toyer la pompe ainsi que le puits– Veiller à une température de l'eau maximale de 35° C!

Renseignements concernant la garantie:

Les dommages suivants ne sont pas couverts par la garantie:

• Altération de la garniture mécanique d'étanchéité par un fonctionnement à sec, ou par l'introduction de corps étrangers dans l'eau
• Obstruction de la roue à aubes par un corps étranger
  ● Détériorations durant le transport
• Ingérence étrangère

Données techniques:

ROYAL ESP 500 NIRO
Tension de secteur 230V ~ 50 Hz
Puissance absorbée 500 Watts
Débit max 17.500 l/h
Hauteur de refoulement max. 7,5 m
Profondeur d'immersion max. 5 m
Température de l'eau max. 35°C
Raccord de tuyau 1 1/2" FE
Corps étrangers jusqu'à ø 18 mm
Hauteur point d'clenchement: MARCHE ca. 50 cm
Hauteur point d'clenchement: ARRET ca. 5 cm
No. d'article 41.705.11

Caractéristiques de puissance

Hauteur de refoulement Débit ESP 500 NIRO
1m max.: 16.500 l/h
2m max.: 15.600 l/h
3m max.: 14.400 l/h
4m max.: 12.900 l/h
5m max.: 11.100 l/h
6m max.: 9.000 l/h

NL

Le soussigné déclare au nom de l'entreprise la conformité du produit avec les directives et normes suivantes.

Nous accordons une garantie de 24 mois. La période de garantie commence le jour de l'achat. La garantie couvre les vices de fabrication ou les défauts de matériel et de fonctionnement.

Les pièces de rechange et le temps de travail nécessaires ne vous seront pas facturés.

La garantie ne couvre pas les dommages consécutifs.

Votre service après-vente

NL EINHELL-GARANTIE

F V.B.P. Distribution Service Après Vente

5, allée Joseph Cugnot, Z.I. du Phare

F-33700 Merignac

Tel. [phone], Fax [phone]

NL Einhell Benelux

Weberstraat 3

Sous réserve de modifications
