BEDIENUNGSANLEITUNG Royal ESP 500 Niro EINHELL

D Bedienungsanleitung Schmutzwasserpumpe mit Schwimmschalter

Art.-Nr.: 41.705.11 I.-Nr.: 01012

Einholl® ROYAL

ESP 500 NIRO

D

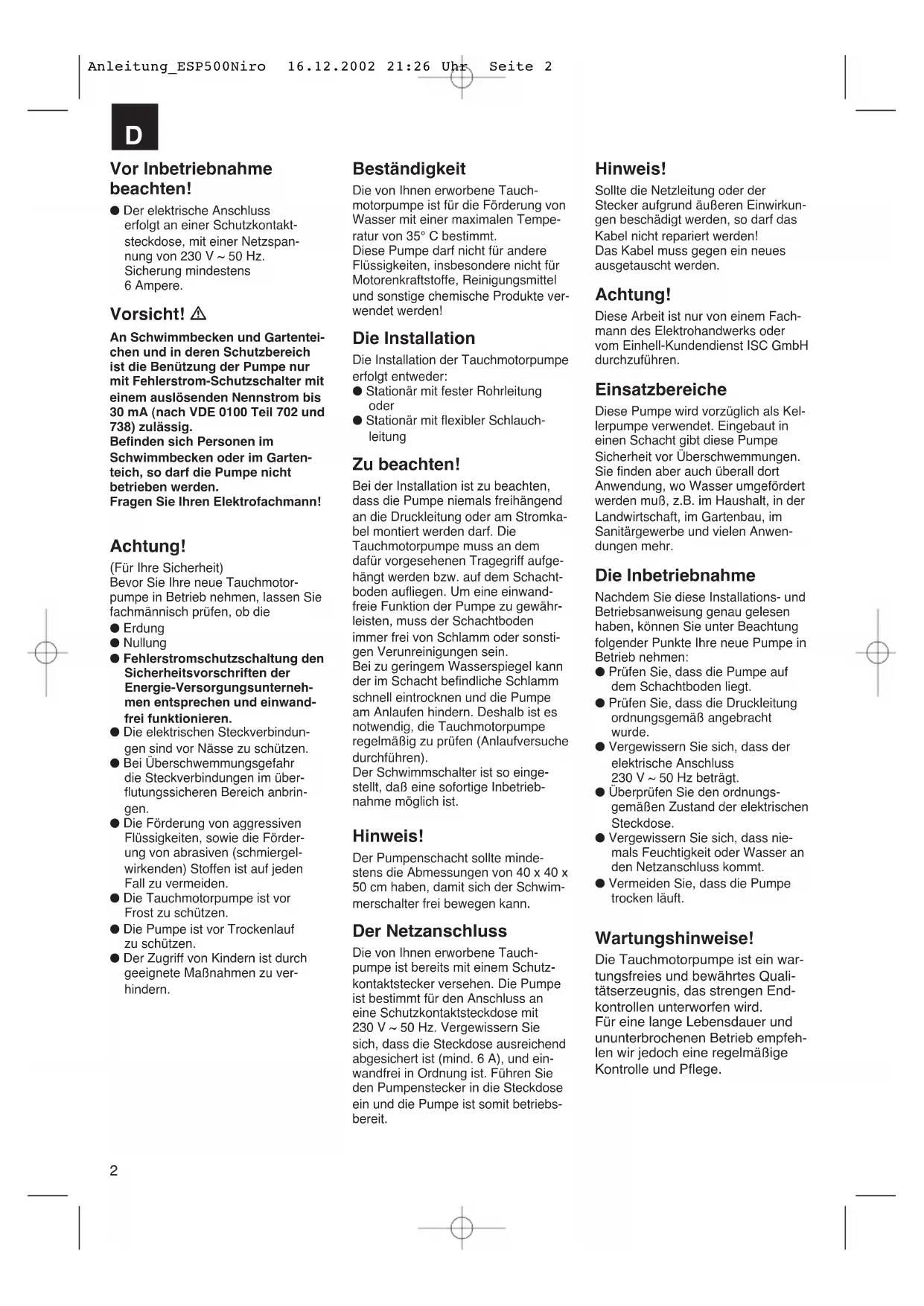

Vor Inbetriebnahme beachten!

- Der elektrische Anschluss erfolgt an einer Schutzkontaktsteckdose, mit einer Netzspannung von 230 V \~ 50 Hz. Sicherung mindestens 6 Ampere.

Vorsicht!

An Schwimmbecken und Gartenteichen und in deren Schutzbereich ist die Benützung der Pumpe nur mit Fehlerstrom-Schutzschalter mit einem auslösenden Nennstrom bis 30 mA (nach VDE 0100 Teil 702 und 738) zulässig.

Befinden sich Personen im Schwimmbecken oder im Garten- teich, so darf die Pumpe nicht betrieben werden.

Fragen Sie Ihren Elektrofachmann!

Achtung!

(Für Ihre Sicherheit) Bevor Sie Ihre neue Tauchmotor- pumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen, ob die

• Erdung
  ● Nullung
• Fehlerstromschutzschaltung den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren.
  ● Die elektrischen Steckverbindungen sind vor Nässe zu schützen.
• Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.
• Die Förderung von aggressiven Flüssigkeiten, sowie die Förderung von abrasiven (schmiergelwirkenden) Stoffen ist auf jeden Fall zu vermeiden.
  ● Die Tauchmotorpumpe ist vor Frost zu schützen.
  ● Die Pumpe ist vor Trockenlauf zu schützen.
• Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.

Beständigkeit

Die von Ihnen erworbene Tauch-motorpumpe ist für die Förderung von Wasser mit einer maximalen Temperatur von 35°C bestimmt.

Diese Pumpe darf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraftstoffe, Reinigungsmittel und sonstige chemische Produkte verwendet werden!

Die Installation

Die Installation der Tauchmotorpumpe erfolgt entweder:

● Stationär mit fester Rohrleitung oder
● Stationär mit flexibler Schlauchleitung

Zu beachten!

Bei der Installation ist zu beachten, dass die Pumpe niemals freihängend an die Druckleitung oder am Stromkabel montiert werden darf. Die

Tauchmotorpumpe muss an dem dafür vorgesehenen Tragegriff aufgehängt werden bzw. auf dem Schachtboden aufliegen. Um eine einwandfreie Funktion der Pumpe zu gewährleisten, muss der Schachtboden immer frei von Schlamm oder sonstigen Verunreinigungen sein.

Bei zu geringem Wasserspiegel kann der im Schacht befindliche Schlamm schnell eintrocknen und die Pumpe am Anlaufen hindern. Deshalb ist es notwendig, die Tauchmotorpumpe regelmäßig zu prüfen (Anlaufversuche durchführen).

Der Schwimmschalter ist so eingestellt, daß eine sofortige Inbetriebnahme möglich ist.

Hinweis!

Der Pumpenschacht sollte mindestens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwimmerschalter frei bewegen kann.

Der Netzanschluss

Die von Ihnen erworbene Tauchpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Pumpe ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230 V \~ 50 Hz. Vergewissern Sie sich, dass die Steckdose ausreichend abgesichert ist (mind. 6 A), und einwandfrei in Ordnung ist. Führen Sie den Pumpenstecker in die Steckdose ein und die Pumpe ist somit betriebsbereit.

Hinweis!

Sollte die Netzleitung oder der Stecker aufgrund äußeren Einwirkungen beschädigt werden, so darf das Kabel nicht repariert werden! Das Kabel muss gegen ein neues ausgetauscht werden.

Achtung!

Diese Arbeit ist nur von einem Fachmann des Elektrohandwerks oder vom Einhell-Kundendienst ISC GmbH durchzuführen.

Einsatzbereiche

Diese Pumpe wird vorzüglich als Kellerpumpe verwendet. Eingebaut in einen Schacht gibt diese Pumpe Sicherheit vor Überschwemmungen. Sie finden aber auch überall dort Anwendung, wo Wasser umgefördert werden muß, z.B. im Haushalt, in der Landwirtschaft, im Gartenbau, im Sanitärgewerbe und vielen Anwendungen mehr.

Die Inbetriebnahme

Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte Ihre neue Pumpe in Betrieb nehmen:

● Prüfen Sie, dass die Pumpe auf dem Schachtboden liegt.
- Prüfen Sie, dass die Druckleitung ordnungsgemäß angebracht wurde.
- Vergewissern Sie sich, dass der elektrische Anschluss 230 V \~ 50 Hz beträgt.
- Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose.
- Vergewissern Sie sich, dass niemals Feuchtigkeit oder Wasser an den Netzanschluss kommt.
● Vermeiden Sie, dass die Pumpe trocken läuft.

Wartungshinweise!

Die Tauchmotorpumpe ist ein wartungsfreies und bewährtes Qualitätserzeugnis, das strengen Endkontrollen unterworfen wird. Für eine lange Lebensdauer und ununterbrochenen Betrieb empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege.

D

Achtung! Wichtig!

● Vor jeder Wartungsarbeit den Netzstecker ziehen.
- Bei transportabler Verwendung sollte die Pumpe nach jedem Gebrauch mit klarem Wasser gereinigt werden.

- Bei stationärer Installation empfiehlt sich alle 3 Monate die Funktion des Schwimmschalters zu überprüfen.

- Fusseln und faserige Partikel, die sich im Pumpengehäuse eventuell festgesetzt haben, mit einem Wasserstrahl entfernen.

- Alle 3 Monate Schachtboden von Schlamm befreien und auch die Schachtwände reinigen.

- Den Schwimmschalter von Ablagerungen mit klarem Wasser reinigen.

Reinigung des Schaufel- rades

Bei zu starker Ablagerung im Pumpengehäuse muss der untere Teil der Pumpe wie folgt zerlegt werden:

1. Entfernen Sie bitte die 4 Schrauben an der Unterseite des Ansaugkorbes

2. Lösen Sie den Ansaugkorb vom Pumpengehäuse.

3. Das Schaufelrad mit klarem Wasser reinigen.
4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Achtung! Die Pumpe nicht auf dem Schaufelrad abstellen oder abstützen!

Einstellung des Ein /Aus - Schaltpunktes

Der EIN - bzw. AUS - Schaltpunkt des Schwimmschalters kann durch Verändern des Schwimmschalters in der Schwimmschalterrasterung eingestellt werden.

Bitte prüfen Sie vor Inbetriebnahme folgende Punkte:

• Der Schwimmschalter muss so angebracht sein, daß die Schaltpunkthöhe:EIN und die Schaltpunkthöhe:AUS leicht und mit wenig Kraftaufwand erreicht werden kann. Prüfen Sie dies, in dem Sie die Pumpe in ein Gefäß, gefüllt mit Wasser; stellen und den Schwimmschalter mit der Hand vorsichtig hochheben und anschließend wieder senken. Dabei können Sie sehen ob die Pumpe sich ein bzw. ausschaltet.

• Achten Sie auch darauf, dass der Abstand zwischen den Schwimmschalterkopf und der Schwimmschalterasterung nicht zu gering ist. Bei zu geringen Abstand wird die einwandfreie Funktion nicht gewährleistet.

• Achten Sie bei der Einstellung des Schwimmschalters darauf, daß der Schwimmschalter nicht vor dem Ausschalten der Pumpe den Boden berührt. Achtung! Gefahr des Trockenlaufes.

Störungen – Ursachen – Abhilfe

Störungen	Ursachen	Abhilfe
Pumpe läuft nicht an	- Netzspannung fehlt- Schwimmschalter schaltet nicht	- Netzspannung überprüfen- Schwimmschalter in höhere Stellung bringen
Pumpe fördert nicht	- Einlaufsieb verstopft- D ruckschlauch geknickt	- Einlaufsieb mit Wasserstrahl reinigen- Knickstelle beheben
Pumpe schaltet nicht aus	- Schwimmschalter kann nicht absinken	- Pumpe auf dem Schachtbo-den richtig auflegen
Fördermenge ungenügend	- Einlaufsieb verstopft- Pumpenleistung verringert, durch stark verschmutzte und schmiergelnde Wasserbeimen-gungen	- Einlaufsieb reinigen- Pumpe reinigen und Ver-schleißteile ersetzen
Pumpe schaltet nach kurzer Laufzeit ab	- Motorschutz schaltet die Pumpe wegen zu starker Was-server verschmutzung ab- Wassertemperatur zu hoch, Motorschutz schaltet ab	- Netzstecker ziehen und Pumpe sowie Schacht reini-gen.- Auf maximale Wasser-Tem-peratur von 35°C achten!

D

Garantiehinweise:

Nicht unter die Garantie fallen:

• Zerstörung der Gleitringdichtung durch Trockenlauf oder Fremdkörperbeimengungen im Wasser
  ● Verstopfung des Laufrades durch Fremdkörper
  ● Transportschaden
  ● Schäden, verursacht durch Fremdeingriffe

Technische Daten

ROYAL ESP 500 NIRO
Netzanschluss 230V ~50 Hz
Aufnahmeleistung 500 Watt
Fördermenge max. 17.500 l/h
Förderhöhe max. 7,5 m
Eintauchtiefe max. 5 m
Wassertemperatur max. 35°C
Schlauchanschluss 1 1/2” IG
Fremdkörper max.: ∅ 18 mm
Schaltpunkthöhe: EIN ca. 50 cm
Schaltpunkthöhe: AUS ca. 5 cm
Art.-Nr.:	41.705.11

Leistungsdaten

Förderhöhe Fördermenge ESP 500 NIRO
1m max.: 16.500 l/h
2m max.: 15.600 l/h
3m max.: 14.400 l/h
4m max.: 12.900 l/h
5m max.: 11.100 l/h
6m max.: 9.000 l/h

F

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Landau/Isar, den 12.12.2002

Technische Leitung

Produkt-Management

Archivierung / For archives:

4170510-32-4155050-E

GARANTIEURKUNDE

Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluss: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Info-Tel. [phone] (62 Ct/Min.) • Telefax 0 99 51-26 10 und 52 50

Service- und Infoserver: http://www.isc-gmbh.info

© GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 24 Monate.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

F GARANTIE EINHELL

Ⓐ Hans Einhell Österreich Gesellschaft m.b.H.

Mühlgasse 1

A-2353 Guntramsdorf

Tel. [phone], Fax [phone]

CH Fubag International

Schlachthofstraße 19

CH-8406 Winterthur

Tel. [phone], Fax [phone]

GB Einhell UK Ltd

Morpeth Wharf

Twelve Quays

Birkenhead, Wirral

CH 41 1NG

Tel. [phone], Fax [phone]

BG Einhell Bulgarien

34 A, Stefan Stambolov Str.

Apt. 4

BG 9000 Varna

Tel. [phone], Fax [phone]

SLO GMA Elektromehanika d.o.o.

Cesta Andreja Bitenca 115

SLO-1000 Ljubljana

Tel- 01 5838304, Fax [phone]

HR Einhell Croatia d.o.o.

Velika Ves 2

HR 49224 Lepajci

Tel [phone], Fax [phone]

Technische Änderungen vorbehalten
