5985000 - Aspirateur Shop-Vac - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur pour déchets secs et humides
Marque	Shop-Vac
Modèle	5985000
Utilisation	Domestique ou entrepôts
Alimentation	120 V, 60 Hz, mise à la terre
Intensité nominale	6 - 12 A (selon charge)
Capacité de la cuve	Environ 20 litres (estimation)
Poids	Environ 7 kg (estimation)
Dimensions (approx.)	Hauteur 40 cm, diamètre 35 cm
Fonctions principales	Aspiration sec/humide, soufflerie, arrêt automatique de succion pour liquides
Filtres inclus	Filtre à cartouche, manchon en mousse, filtre réutilisable pour déchets secs
Accessoires inclus	Tuyau flexible, tubes rigides, buses, roulettes, range-outils (selon modèle)
Entretien et nettoyage	Nettoyage régulier des filtres, vidange de la cuve, rinçage des accessoires
Sécurité	Mise à la terre obligatoire, ne pas utiliser en présence de matières inflammables, protection oculaire pour soufflerie
Pièces détachées et réparabilité	Filtres, sacs, roulettes, accessoires disponibles ; réparation par service agréé
Garantie	2 ans usage domestique, 90 jours usage commercial
Informations générales	Marque : Shop-Vac, modèle 5985000, fabriqué aux États-Unis

FOIRE AUX QUESTIONS - 5985000 Shop-Vac

Comment installer les roulettes sur mon aspirateur Shop-Vac 5985000 ?

Suivez les instructions selon votre modèle : si sans pieds, insérez les roulettes directement dans les trous de la base. Si avec pieds, fixez les pieds avec les vis fournies puis insérez les roulettes en appuyant et tournant jusqu'à encliquetage. Consultez le manuel pour les schémas précis.

Quels filtres utiliser pour aspirer des déchets secs ?

Pour déchets secs, utilisez le manchon en mousse et le filtre réutilisable pour déchets secs, ou le filtre à cartouche. Pour poussières fines (plâtre, ciment), ajoutez un sac filtre jetable haute efficacité.

Puis-je aspirer des liquides avec cet aspirateur ?

Oui, c'est un aspirateur sec/humide. Pour les liquides, retirez les filtres pour déchets secs et utilisez un filtre à cartouche propre. Pour grandes quantités, retirez le filtre à cartouche et utilisez un manchon en mousse pour protéger le moteur.

Comment vider la cuve après avoir aspiré des liquides ?

Débranchez l'appareil, retirez le couvercle et videz le liquide dans un drain adéquat. Si votre modèle est équipé d'un bouchon de vidange, retirez-le pour évacuer directement.

Que faire si la succion diminue ou si le moteur chauffe ?

Vérifiez si le filtre est obstrué : nettoyez-le ou remplacez-le. Inspectez également les raccords et le tuyau pour des fuites d'air ou obstructions. Si le problème persiste, contactez le service client.

Comment utiliser la fonction soufflerie ?

Débouchez le tuyau, insérez son extrémité dans la sortie soufflerie à l'arrière de l'appareil et tournez pour serrer. Portez toujours une protection oculaire car l'air puissant peut projeter des débris.

Quelle est la garantie de cet aspirateur ?

Garantie de 2 ans pour un usage domestique contre les défauts de fabrication. Pour un usage commercial ou de location, garantie limitée de 90 jours. La preuve d'achat est requise.

Puis-je utiliser une rallonge électrique ?

Oui, utilisez une rallonge à 3 fils avec mise à la terre. Le calibre minimal dépend de la longueur et de l'intensité (voir tableau dans le manuel). Pour des longueurs jusqu'à 15 m, un calibre 16 AWG convient pour un courant de 6-10 A.

Comment nettoyer le filtre à cartouche ?

Secouez-le ou brossez-le pour enlever l'excès de saleté, puis rincez-le à l'eau (de l'intérieur). Laissez sécher complètement (environ 24 heures) avant de le réinstaller. Ne le lavez pas en machine.

Que faire si l'arrêt automatique de succion ne fonctionne pas pendant l'aspiration de liquides ?

L'arrêt automatique se déclenche lorsque le flotteur interne monte. Si la succion ne s'arrête pas, vérifiez que le flotteur n'est pas bloqué. Si l'appareil bascule, remettez-le droit et éteignez-le pour permettre au flotteur de revenir en position.

MODE D'EMPLOI 5985000 Shop-Vac

Lisez attentivement les instructions sur la sécurité avant d'utiliser cet apparéil. Conserve ce manuel pour vous reporter ultérieurement.

IATENCLION!

N'utilizez jamais cet aspirateur en presence de vapeurs ou de matieres inflammables. Les appareils electriques produit des arcs ou desétincelles qui peuvent cause un incendie ou une explosion.

NE JAMAIS FAIRE FONCTIONNER SANS SURVEILLANCE!

iPELIGRO!

Manuel d'utilisation

Veuillez dire avant d'utiliser l'aspirateur.

Manual del usuario

Por favor lea estamanualantesdeusarlaaspiradora.

Wet/Dry Vacuum

Aspirateur pour déchets secs et humides

Pour Utilisation Domestique ou dans les Entrepôts

Brevets délivrés et en instance.

© Shop-Vac Corporation, 2013. Tous droits réservés.

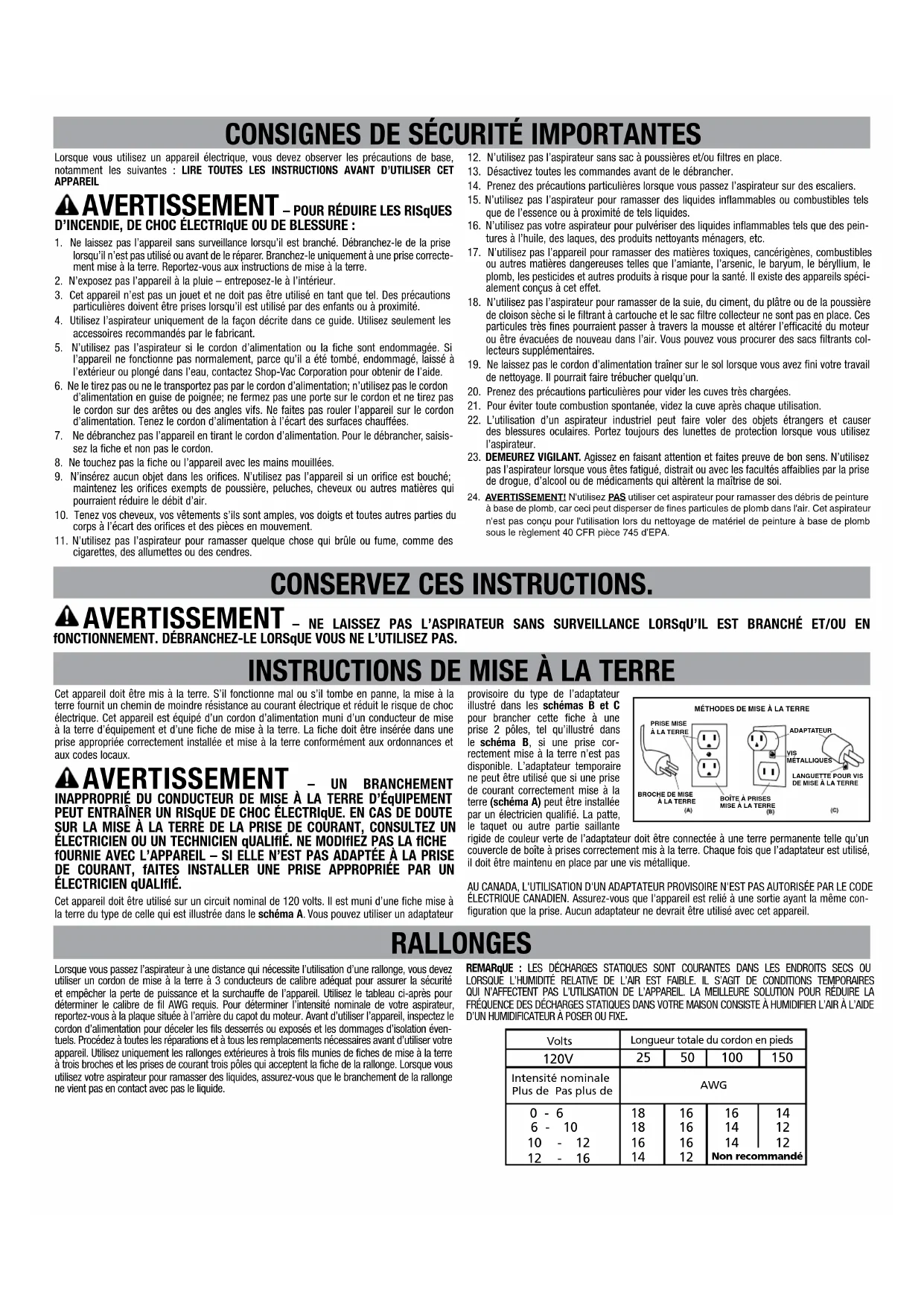

Lorsque vous utilisez un apparéil électrique, vous doivent observer les précautions de base, notamment les suivantes : LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL

A VERTISSEMENT -POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE:

1. Ne laissez pas l'appareil sans surveillance lorsqu'il est branché. Débranche-le de la prise lorsqu'il n'est pas utilisé ou avant de le réparer. Branche-le uniquement à une prise correctement mise à la terre. Reportez-vous aux instructions de mise à la terre.
2. N'exposez pas l'appareil à la pluie - entreposez-le à l'intérieur.
3. Cet apparéil n'est pas un jouet et ne doit pas être utilisé en tant que tel. Des précautions particulières doivent être prises lorsqu'il est utilisé par des enfants ou à proximité.
4. Utilisez l'aspirateur uniquement de la façon décrite dans ce guide. Utilisez seulement les accessoires recommendés par le fabricant.
5. N'utilise pas l'aspirateur si le cordon d'alimentation ou la fiche sont endommagée. Si l'appareil ne fonctionne pas normalement, parce qu'il a ete tombé, endommage, laissé à l'extérieur ou plonged dans I'eau, contactez Shop-Vac Corporation pour obtenir de I'aide.
6. Ne le tirez pas ou ne le transportez pas par le cordon d'alimentation; n'utilise pas le cordon d'alimentation en guise de poignée; ne fermez pas une porte sur le cordon et ne tirez pas le cordon sur des arêtes ou des angles vifs. Ne faites pas rouler l'appareil sur le cordon d'alimentation. Tenez le cordon d'alimentation à l'écart des surfaces chauffées.
7. Ne débranchez pas l'appareil en tirant le cordon d'alimentation. Pour le débrancher, saisissez la fiche et non pas le cordon.
8. Ne touchez pas la fiche ou l'appareil avec les mains mouillées.
9. N'insérez aucun objet dans les orifices. N'utilise pas l'appareil si un orifice est bouché; ne maintenance les orifices exemptes de poussière, peluches, cheveux ou autres matières qui pourraient réduire le débit d'air.
10. Tenez vos cheveux, vos vêtements s'ils sont amples, vos doigs et toutes autres parties du corps à l'écart des orifices et des pieces en mouvement.

11. N'utilise pas l'aspirateur pour ramasser quelque que chose qui brule ou fume, comme des cigarettes, des allumettes ou des cendres.

12. N'utilisez pas l'aspirateur sans sac à poussieres et/ou filtres en place.

13. Désactivez toutes les commandes avant de le débrancher.
14. Prenez des précautions particulières lorsque vous passez l'aspirateur sur des escaliers.
15. N'utilisiez pas l'aspirateur pour ramasser des liquides inflammables ou combustibles tels que de l'essence ou a proximite de tels liquides.
16. N'utilisiez pas votre aspirateur pour pulveriser des liquides inflammables tels que des peintures à l'huile, des laques, des produits nettoyants menagers, etc.
17. N'utilisiez pas l'appareil pour ramasser des matieres toxiques, cancérigènes, combustibles ou autres matières dangereuses telles que l'amiate, l'arsenic, le baryum, le beryllum, le plomb, les pesticides et autres produits à risque pour la santé. Il existe des appareils spécifique concus à cet effet.
18. N'utilise pas l'aspirateur pour ramasser de la suite, du ciment, du platre ou de la poussière de cloison seche si le filtrant à cartouche et le sac filtre collecteur ne sont pas en place. Ces particules très fines pourraient passer à travers la mousse et alterer l'efficacité du moteur ou être evacuées de nouveau dans l'air. Vous pouvez vous procurer des sacs filtrants collecteurs supplémentaires.
19. Ne laissez pas le cordon d'alimentation trainer sur le sol lorsque vous avez fini votre travail de nettoyage. Il pourrait faire trébucher celui'un.
20. Prenez des précautions particulières pour vider les cuves très chargées.
21. Pour éviter toute combustion spontanée, videz la cuve après chaque utilisation.
22. L'utilisation d'un aspirateur industriel peut faire voter des objets étrangers et cause des blessures oculaires. Portez toujours des lunettes de protection lorsqu'you utilise l'aspirateur.
23. DEMEUREZ VIGILANT. Agissez en faisant attention et faites preuve de bon sens. N'utilise pas l'aspirateur lorsqu'on vous étés fatigué, distrustait ou avec les facultés affaiblies par la prise de droque, d'alcool ou de médicaments qui alerter la maitrise de soi.
24. AVERTISSEMENTI N'utilise PAS utiliser cet aspirateur pour ramasser des débris de peinture à base de plomb, car ceci peut disperser de fines particles de plomb dans l'air. Cet aspirateur n'est pas consçu pour l'utilisation lors du nettoyage de matériel de peinture à base de plomb sous le règlement 40 CFR pièce 745 d'EPA.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT - NE LAISSEZ PAS L'ASPIRATEUR SANS SURVEILLANCE LORSQU'IL EST BRANCHÉ ET/OU EN FONCTIONNEMENT. DÉBRANCHÉ-LE LORSQUE VOUS NE L'UTILISEZ PAS.

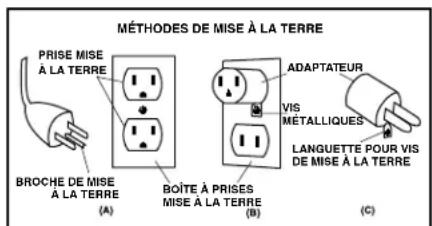

INSTRUCTIONS DE MISE À LA TERRE

Cet apparéil doit être mis à la terre. S'il fonctionne mal ou s'il tombe en panne, la mise à la terre fournit un chemin de moindre résistance au courant électrique et réduit le risque de chic électriche. Cet apparéil est équipé d'un cordon d'alimentation muni d'un conducteur de mise à la terre d'équipment et d'une fiche de mise à la terre. La fiche doit être insérée dans une prise appropriée correctement installée et mise à la terre conformément aux ordonnances et aux codes locaux.

AVERTISSEMENT UN BRANCHEMENT INAPPROPRIÉ DU CONDUCTEUR DE MISE À LA TERRE D'ÉQUIPEMENT PEUT ENTRAINER UN RISQUE DE CHOC ÉLECTRIQUE. EN CAS DE DOUTE SUR LA MISE À LA TERRE DE LA PRISE DE COURANT, CONSULTEZ UN ÉLECTRICIEN OU UN TECHNIÇIEN qQUALIFIÉ. NE MODIFIEZ PAS LA FICHE FOURNIE AVEC L'APPAREIL - SI ELLE N'EST PAS ADAPTÉE À LA PRISE DE COURANT, FAITES INSTALLER UNE PRISE APPROPRIÉE PAR UN ÉLECTRICIEN qQUALIFIÉ.

Cet apparéil doit être utilisé sur un circuit nominal de 120 volts. Il est muni d'une fiche mise à la terre du type de celle qui est illustrée dans le schéma A. Vous pouvez utiliser un adaptateur

proviso du type de l'adaptateur illustré dans les schémas B et C pour brancher cette fiche à une prise 2 pôles, tel qu'illustré dans le schéma B, si une prise correctement mise à la terre n'est pas disponible. L'adaptateur-temporaire ne peut être utilisé que si une prise de courant correctement mise à la terre (schéma A) peut être installée par un électricien qualifié. La patte, le taquet ou autre partie saillante

rigide de couleur verte de l'adaptateur doit être connectée à une terre permanente telle qu'un couverce de boite à prises correctement mise à la terre. Chaque fois que l'adaptateur est utilisé, il doit être maintainu en place par une vis métallique.

AU CANADA, L'UTILISATION D'UN ADAPTATEUR PROVISOIRE N'EST PAS AUTORISSE PAR LE CODE ELECTRIQUE CANADIEN. Assurez-vous que l'appareil est relié à une sortie ayant la même configuration que la prise. Aucun adaptateur ne devrait être utilisé avec cet apparéil.

RALLONGES

Lorsque vous passez l'aspirateur à une distance qui nécessite l'utilisation d'une rallonge, vous doivent utiliser un cordon de mise à la terre à 3 conducteurs de calibre ajusté pour assurer la sécurité et empêcher la perte de puissance et la surchauffe de l'appareil. Utilisez le tableau ci-après pour déterminer le calibre de fil AWG requis. Pour déterminer l'intensité nominale de votre aspirateur, reportez-vous à la plaque située à l'arrière du capot du moteur. Avant d'utiliser l'appareil, inspectez le cordon d'alimentation pour déceler les fils desserrés ou exposés et les dommages d'isolement éventuels. Procedez à toutes les réparations et à tous les remplacements nécessaires avant d'utiliser cette apparéil. Utilizez uniquement les rallonges extérieures à trois fils munies de fiches de mise à la terre à trois broches et les prises de courant trois pôles qui acceptent la fiche de la rallonge. Lorsque vous utilisé cette aspirateur pour ramasser des liquides, assurez-vous que le branchement de la rallonge ne vient pas en contact avec pas le liquide.

REMARque : LES DECHARGES STATIQUES SONT COURANTES DANS LES ENDROITS SECS OU LORSQUE L'HUMIDITE RELATIVE DE L'AIR EST FAIBLE. IL S'AGIT DE CONDITIONS TEMPORAIRES QUI N'AFFECTENT PAS L'UTILISATION DE L'APPAREL. LA MEILLEURE SOLUTION POUR REDUIRE LA FREQUENCY DES DECHARGES STATIQUES DANS VOITE MAISON CONSISTE A HUMIDIFIER L'AIR A L'AIDE D'un HUMIDIFICATEUR A POSEUR OR FIXE.

Volts	Longueur totale du cordon en pieds
120V	25	50	100	150
Intensité nominalePlus de Pas plus de	AWG
0 - 6	18	16	16	14
6 - 10	18	16	14	12
10 - 12	16	16	14	12
12 - 16	14	12	Non recommandé

DEBALLAGE ET ASSEMBLAGE

1. Tirez les verrous du couvercle vers l'extérieur, retirez le couvercle de la cuve et tous les accessoires expediés dans la cuve.
2. Fixez le système de roulettes conformément aux instructions et aux illustrations contenues dans ce manuel.
3. Avant de replacer le couvercle de la cuve, reportez-vous à la rubrique. Ramassage des poussières ou ramassage des liquides de ce manuel afin de vous assurer que les filtres appropriés à votre travail de nettoyage sont installés sur toute apparéel.
4. Remplacez le couverte du réservoir et appuyez sur chaque verrou avec votre pouce jusqu'à ce qu'il s'encliquette en place. Assurez-vous que tous les verrous du couverte sont solidement fixés.
5. Insérez l'extrémité du tuyau flexible de l'appareil dans l'orifice d'admission de la cuve. Tournez-la légarement pour serrer le raccord (figure A).
6. Branchez les tubes rigides de rallonge (non standard sur tous les modeles) à l'extremité de l'accessoire du tuyau flexible. Tournez-les légarement pour serrer le raccord (figure A).
7. Fixez l'un des accessoires de nettoyage (selon vos besoins de nettoyage) aux tubes rigides de rallonge. Tourmez-le légarement pour serrer le racc
8. Branchez le cordon d'alimentation dans la prise murale. Voitre aspirateur est prer aetre utilisé.

Tous les appareils ne sont pas équipés du même système de roulettes. Suívez les instructions qui s'appliquent à votre apparéil spécifique.

Sans pieds de roulettes

Quatre roulettes (figure 1) sont comprises avec votre aspirateur pour dechets secs et humides.
Assemblez-les comme suit :

1. Tandis que le cordon d'alimentation est débranché de la prise de courant et le couvercle de la cuve est retiré, returnez la cuve de façon à ce que la base soit orientée vers le haut.

1. Insérez les roulettes dans la base de la cuve en plaçant la tige de roulette dans les trous prévus à cet

effet. Appuyez et tournez jusqu'à ce que les roulettes s'encliquettent en place (figure 2).

1. Remettez la cuve a l'endetroit.

Avec pieds de roulettes

Si vos pieds de roulettes sontsemblables a ceux illustrés à la Figure 3, suivez ces instructions.

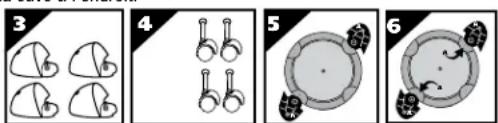

Quatre pieds de roulettes (figure 3), quatre roulettes (figure 4) et quatre vis sont compris avec cette aspirateur pour dechets secs et humides. Assemblée-les comme suit :

6. Remettez la cuve à l'endetroit.

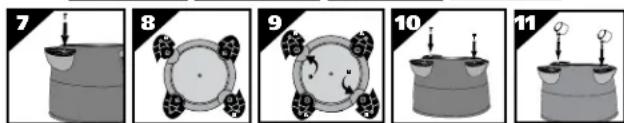

1. Tandis que le cordon d'alimentation est débranché de la prise de courant et le couvercle de la cuve est retiré, returnez la cuve de façon à ce que la base soit orientée vers le haut.
2. Retirez toute sangle attachant les pieds de roulettes ensemble.
3. Tandis que I'avant de I'orifice d'admission vous fait face, saisissez les pieds de roulettes designes par la lette A (figure 5) et inserez la tige du pied de roulette dans les trous avant gauche et arrriere droit de la cuve également designes par la lette A (figure 6). Assurez-vous que les pieds de roulettes sont complètement insérés dans la base de la cuve et fixezles à l'aide des vis fournies (figure 7).
4. Saisissez les pieds de roulettes désignés par la dette B (figure 8) et inséréz la tige du pied de roulette dans les trous avant droit et arriere gauche de la cuve également désignés par la dette B (figure 9). Assurez-vous que les pieds de roulettes sont complètement insérés dans la base de la cuve et fixez-les à l'aide des vis fournies (figure 10).
5. Insérez les roulettes dans les pieds en plaçant la tige de roulette dans les trous prévus à cet effet. Appuyez et tournez jusqu'à ce que les roulettes s'encliquettent en place (figure 11).

Si vos pieds de roulettes sontsemblables a ceux illustrés à la Figure 12, suivez ces instructions.

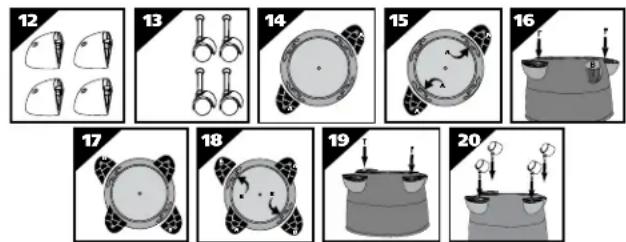

Quatre pieds de roulettes (figure 12), quatre roulettes (figure 13) et quatre vis sont compris avec votre aspirateur pour dechets secs et humides. Assemblez-les comme suit :

1. Tandis que le cordon d'alimentation est débranché de la prise de courant et le couvercle de la cuve est retire, returnez la cuve de façon à ce que la base soit orientée vers le haut.
2. Tandis que la cuve vous fait face, saisissez les pieds de roulettes designes par la lette A (figure 14) et inserez-les dans les encoches avant gauche et arriere droit de la cuve egallement designes par la lette A (figure 15). Fixez a I'aide des vis fournies (figure 16).
3. Saisissez les pieds de roulette designes par la lecture B (figure 17) et inserez-les dans les

encoches avant droite et arrière gauche de la cuve également désignées par la lecture B (figure 18). Fixez à l'aide des vis fournies (figure 19).

1. Si le paquet de pieces de fixation content des rondelles plates, placez une rondelle plate sur la tige de la roulette avant d'installer les roulettes dans les pieds. REMARqUE: Les rondelles plates ne sont pas requises pour tous les appareils.
2. Insérez les roulettes dans les pieds en placant la tige de roulette dans les troups prévus à cet effet. Appuyez et tourmez jusqu'à ce que les roulettes s'encliquettent en place (figure 20). Remettez la cuve à l'endetroi.

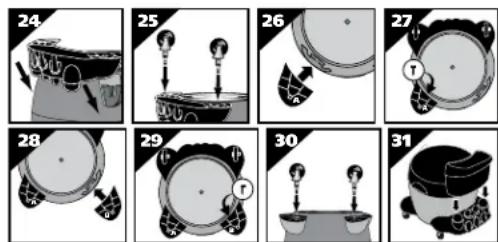

Avec chariot et range-ouls à roulettes arrêté

Quatre roulettes (figure 21), deux pieds de roulettes (figure 22), un range-oudits à roulettes arrirée (figure 23) et quatre vis sont compris avec votre aspirateur pour déchets secs et humides. Assemblée-les comme suit :

1. Tandis que le cordon d'alimentation est débranché de la prise de courant et le couvercle de la cuve est retire, returnez la cuve de façon à ce que la base soit orientée vers le haut.
2. Saisissez le chariot à roulettes arrrière et place-le dans les encoches (situées sur l'arrière de la cuve, à l'opposed du drain de vidange), puis fixez-le à l'aide des vis fournies (figure 24).
3. Si des rondelles plates sont fournées dans le paquet de pieces de fixation, placez une rondelle plate sur la tige de la roulette avant d'installer les roulettes dans les pieds. REMARqUE: Les rondelles plates ne sont pas requises pour tous les apparèils.
4. Insérez les roulettes dans la base du chariot à roulettes arrêté en plaçant la tige de roulette dans les trous prévus à cet effet. Appuyez et tournez jusqu'à ce que les roulettes s'encliquettent en place (figure 25).
5. Tandis que le drainage vous fait face, saisissez les pieds de roulette désignée par la dette A (figure 26) et insérez-les dans l'encoche située sur le côte gauche de la cuve également désignées par la dette A. Fixez avec les vis fournies. (figure 27).
6. Saisissez le pied de roulette désigné par la dette B (figure 28) et inséré-les dans l'encôche située sur le côté droit de la cuve également désignée par la dette B. Fixez avec les vis fournies (figure 29).
7. Insérez les roulettes dans les pieds en plaçant la tige des roulettes dans les trous prévus à cet effet. Appuyez et tournez jusqu'à ce que les roulettes s'encliquettent en place (figure 30).
8. Remettez la cuve a l'endetroit.
9. Placez le panier de rangement d'outils (non standard avec tous les modèles) avec la face courbée contre la cuve, sur l'assemblage du chariot à roulettes arrrière (figure 31).

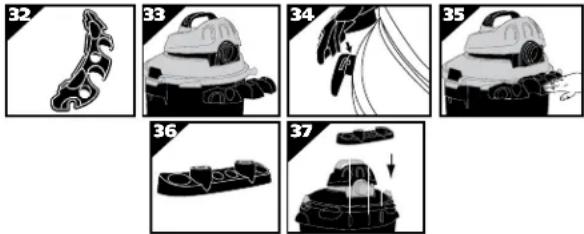

RANGE-OUTILS

(Non standard sur tous les modèles)

Si vous range-ouutils estsemblable a celui illustré à la figure 32, suivez les instructions ci-après.

1. Tandis que l'arrière de l'appareil vous fait face, saisissez le range-outils et positionnez-le de sorte que les languettes se trouvent face à l'arrière de l'appareil (figure 33).
2. Placez les languettes en forme de « J » dans les encoches situées sur les supports de cordon d'alimentation (figure 34).
3. Appuyez sur les languettes jusqu'à ce qu'elles s'encliquettent en place.
4. Appuyez sur le centre du range-oudits jusqu'à ce que la languette se bloque sur le bas du couvercle (figure 35).

Si vous range-ouls estsemblable a celui illustré à la figure 36, suivez les instructions ci-après.

1. Tandis que l'arrière de l'appareil vous fait face, saisissez le range-outsils et faites-le glisser sur les encoches situées à l'arrière de l'appareil (figure 37).

RAMASSAGE DE DÉCHETS SECS

INSTALLATION DU MANCHON EN MOUSSE ET DU FILTRE RÉUTILISABLE POUR LE RAMASSAGE DE DÉCHETS SECS

(Non standard avec tous les modèles)

A VERTISSEMENT - DEBRANCHES TOUJOURS LA FICHE DE LA PRESE MURALE AVANT DE RETIRER LE COUVERCLE DE LA CUVE.

Lorsque vous utilisez un filtré réutilisable pour le ramassage des poussières et des matières séchés, vous doivent installer le manchon en mousse et le filtré réutilisable pour déchets secs pour assurer une filtration appropriée. Si l'aspirateur a été utilisé pour ramasser les liqueides, le manchon en mousse doit être nettoyé et seché avant de l'instructor pour ramasser des déchets secs. Tandis que le couvercle de la cuve est à l'envers, faites glisser le manchon en mousse sur le logement du couvercle en tirant jusqu'à ce que le manchon en mousse recouvre complètement le logement du couvercle (Figures 38, 39). Centrez le filtré réutilisable

pour déchets secs (Figure 40), faites glisser l'anneau de montage vers le bas, sur le filtrte, jusqu'à ce qu'il se trouve sur les arêtes du logement du couvercle (Figure 41). Le filtrte réutilisable pour déchets secs devrait toujours être placé sur le manchon en mousse lors du ramassage des poussières. Pour enlever le filtrte aux fins de nettoyage, retirez l'anneau de montage et le filtrte du logement

du couvercle (Figure 42). Pour nettoyer le filtré réutilisable pour déchets secs, secouez le filtré afin d'enlever l'excess de saleté ou de poussière ou (selon I'état du filtré), rinceze-l à l'eau. Laissez le filtréSEEcher complètement avant de le reinstaller. NE LE LAVEZ PAS À LA MACHINE OU NE LE SECHEZ PAS À LA SECHEUSE.

INSTALLATION DU FILTRE A CARTOUCHE

(Non standard avec tous les modèles)

REMARQUE: Si le manchon en mousse se trouve sur le logement du couvercle, il doit être retire avant l'installation du filtre à cartouche.

Le filtre à cartouché peut être utilisé tant pour le ramassage des liquides que pour le ramassage des poussières; l'installation est identique pour les deux usages. Si vous nevez ramasser de grandes quantités de liquides, veuillez vous reporter à la rubrique Ramassage de déchets humides de ce manuel. Maintenez le filtre à cartouché sur le logement du couvercle pour le ramassage de la plupart des déchets secs. Tandis que le couvercle de la cuve est à l'envers, faites glisser le filtre à cartouché vers le bas, sur le logement du couvercle, en poussant jusqu'à ce que le filtre soit scelle contre le couvercle (Figure 43). Placez le dispositif de retenue du filtre dans le dessus du filtre à cartouché, saississez le couvercle de la cuve avec une main, tournez la poignée située sur le dispositif de retenue

du filtré dans le sens des aiguilles d'une montre pour serrer et bloquer le filtré en place (Figures 44 et 45). Pour-retirer le filtré aux fins de nettoyage, saisissez de nouveau le couverde de la cuve avec une main et tournez le dispositif de retenue du filtré dans le sens inverse des aiguilles d'une montre pour le desserrer et le retirer; dégagez le filtré à cartouché hors du logement du couvercle (Figures 46 et 47). Pour nettoyer le filtré à cartouché, sécouce-le ou brosez-le pour enlever l'excès de salété ou rinceze-le (de l'intérieur du filtré) à l'eau; laissez-le secher complètement (pendant 24 heures environ) et réinstallé-le (Figures 48 et 49). REMARQUE: Si le filtré a été utilisé pour le ramassage de déchets humides, il doit être nettoyé et séché avant d'être utilisé pour le ramassage des déchets secs.

INSTALLATION DU FILTRÉ À CARTOUCHE JETABLE

(Non standard avec tous les modèles)

1. Ce sac ne doit être utilisé que pour le ramassage des déchets secs. Pour le ramassage de la suie, du ciment, du plâtre ou de la poussière de cloison seche, ce sac doit être utilisé avec le filtre à cartouche.
2. Tandis que le cordon est debranché de la prise de courant, tirez les verrous du couvercle

vers l'extérieur et retirez le couvercle de la cuve.

1. Saisissez fermement le collier en carton et faites glisser la protection en caoutchouc sur le raccord de l'orifice d'admission, aussi loin que possible (Figure 50).
2. Lorsqu'il est en place, étreze le sac et positionné-le autour de l'intérieur de la cuve (Figure 51).

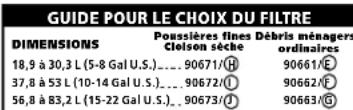

MISE EN GARDE POUR LE RAMASSAGE DESPOUSSIÈRES FINES ET DES POUDRES

Lorsque vous utilisez l'aspirateur pour ramasser des poussieres fines ou des poudres de tous types (p. ex. platre, poussiere de cloison sèche, cendres froides, poussiere de béton, etc.), vous nevez utiliser un sac filtre à haute efficacité pour cloisons sèches. Lorsque vous utilisez l'aspirateur pour ramasser les poussieres et les débris menagers ordinaires, vous pouze utiliser des sacs filtres jétables standards à usage ménager. Ces « grands sacs » filtres se fixent à l'orifice d'accue d'air situé sur l'intérieur de la cuve de l'aspirateur.

901075 FILTRETABGUEDEFIXATIONREUTILISABLESPour laplupart desaspirateurs pour déchetssecshumidesShop-Vao;

90585 MANCHON EN MOUSSE pour la plupart des aspirateurs pour déchets secs et humides Shop-Vac.

RAMASSAGE DE DÉCHETS HUMIDES

Retrez TOUTES les saletés et TOUS les débris de la cuve. L'aspirateur n'exige qu'un minimum de conversion pour passer du ramassage des déchets secs au ramassage des déchets humides. Retrez de l'aspirateur tous les filtres utilisés pour déchets secs. Vous nevez utiliser un filtre à cartouche propre pour ramasser les petites quantités de liquides. Pour installer le filtre à cartouche de façon ajustée, reportez-vous à la rubrique Installation du filtre à cartouche. Pour obtenir les更好地 résultats lorsque vous utilisez l'aspirateur pour ramasser de grandes quantités de liquides, retirez le filtre à cartouche. Si vous utilisez l'aspirateur pour ramasser des liquides contenant des débris, nous vous recommendons d'acheter un manchon en mousse et de l'instituter sur le logement du filtre; sinon, vous n'avez pas besoin de manchon en mousse pour ramasser les liquides. Vous pouvez acheter le manchon en mousse et des filtres additionnels à partir de notre site Web, www.shopvac.com, en contactant notre Service à la cliente ou auprès de votre distributeur local Shop-VacMD.

L'air evacué peut produces une pulverisation sous forme de brouillard si le filtré se suture pendant le ramassage des déchets humides. Si c'est le cas, retirez le filtré et laissez-le sécher ou remplacez-le par un autre filtré sec afin d'éliminer le brouillard et d'évitier que le liquide ne s'égoutte par le pourtour du couvercle. Arréze immeditament l'aspirateur des que vous avez terminé de ramasser des liquides ouès que la cuve est pleine et prete à être vidée. Soulevez le tuyau flexible pour evacuer tout excess de liquide qui pourrait sauter dans la cuve. L'intérieur de la cuve devrait être nettoyé régulièrement.

Le manchon en mousse devrait etre regulierement nettoyede la façon suivante :

1. Debrancheux toutjus la fiche de la prishe murale avant de rettier le couvercle de la cueve. Retournee le couvercle de la cuve a I'envers. Retirez le manchon en mousse en le faisant glisser vers le haut et en le dégageant du logement du couvercle.
2. Secouez rapidement le manchon en mousse de bas en haut pour enlever l'excess de poussiere.
3. Maintenez le manchon en mousse sous un écoulement d'eau pendant une ou deux minutes, en le rinceant de l'intérieur. Il n'est pas toujours nécessaire de laver le manchon à l'eau; cela dépend de son état.
4. Essorez doucument l'excess d'eau, essuyez le manchon en mousse avec une serviette propre et laissiez-le secher. Le manchon en mousse est maintainant prêt à être réinstallé sur le logement du couvercle.

REMARQUE : LES ACCESSOIRES UTILISÉS POUR LE RAMASSAGE DES DÉCHETS HUMIDES DEVAIRÉ ÉTRE LAVES RÉGULIERÉMENT, TOUT SPECIALMENT APRès LE RAMASSAGE DE LIQUIDES COLLANTS RÉSULTANT DE DÉVERSEMENTS ACCIDENTELS DANS LA CUISINE. POUR CE FAIRE, VOUS POTUVEZ UTILISER UNE SOLUTION CONSTITUIÉE D'EAU CHAUXE ET DE SAVON.

FONCTION DE SOUFFLERIE

Votre aspirateur peut être utilisé en tant que puissant soufflerie. Pour cela, debouchez le tuyau flexible de toute obstruction eventuelle. Insérez l'extrémite du tuyau flexible de l'appareil dans la sortie réservée à la soufflierie et située à l'arrière de l'appareil (Figure 52). Tournez-la légersement pour serrer le racord. Vous doivent faire preuve de prudence lorsque vous vous servez de l'appareil en tant que soufflerie en raison de la puissant force de l'air resultant de l'utilisation de certains accessoires.

AVERTISSEMENT -PORTEZ TOUJOURS UNE PROTECTION OCULAIRE POUR VOUS PROTÉGER DES CAILLOUX OU DES DEBRIS SOULEVÉS PAR LA SOUFFLERIE OU QUI POURRAIENT RICOCHER DANS VOS YEUX OU VOTRE VISAGE ET ENTRAIÑER DE GRAVES BLESSURES.

ÉVACUATION DES LIQUIDES DE LA CUVE

Tous les apparèels ne sont pas équipés de drain de vidange de cuve. Suívez les instructions qui s'appliquent à votre apparéil spécifique. Sans drain de vidange de cuve

Voupez evacuer les liquides en enlevant le couvercle de la cuve. Pour vider la cuve, arretez le moteur et retirez la fiche de la prise murale. Retirez le couvercle de la cuve et evacuez le contenu en liquides dans un drain adequat. Lorsque la cuve est vide, remettez le couvercle dans sa position originale. Pou continuer a utiliser l'aspirateur, branchez le cordon d'alimentation dans la prise murale et mettez l'appareil en marche.

Avec drain de vidange de cuve

Voupez evacuer les liquides en enlevant le drain de vidange de la cuve. Pour ce faire, arrete l'appareil et retiree la fiche de la prise murale. Retiree le bouchon de vidange et evacuez les liquides dans un drain adequat. Lorsque la cuve est vide, remette le drain de vidange dans sa position originale. Pou continner a utilisel'aspirateur, branchez le cordon d'alimentation dans la prise murale et mettez l'appareil en marche.

ARRÉT DE SUCCION AUTOMATique

L'aspirateur est équipé d'un arrêt de suction automatique qui fonctionné lors du ramassage des liquides. Tandis que le niveau atteint par les liquides monte dans la cuve, un flotteur interne s'élove pour s'appuyer contre un joint situé à l'admission du moteur, ce qui arrête la suction. Le moteur émet alors un bruit plus aiguque que la normale et la suction est fortément réduite. Si cela se produit, arrêtez immeditatement l'appareil. Le fait de ne pas arrer le fonctionnement de l'appareil dang que le flotteur s'élove et arrêté la suction endommage gravement le moteur. Pour continuer d'utiliser l'aspirateur, videz le liquide contenu dans la cuve tel que déscrit au paragraph précepté.

REMARque: LA SUCCION PEUT S'INTERROMPRE SI L'ASPIRATEUR BASCULE ACCIDENTELLEMENT VERS L'AVANT. SI CELA SE PRODUIT, REMETTEZ L'ASPIRATEUR DROIT ET PLACEZ LE COMMUTATORU A LA POSITION D'ARRET. CECI PERMET AU FLOTTEUR DE REVENIR A SA POSITION NORMALE ET VOUS POUVEZ CONTINUER A UTILISER L'ASPIRATEUR.

LUBRIFICATION

Aucune lubrication n'est nécessaire puisque le moteur est equipé de paliers lubriés à vie.

ENTREPOSAGE

Avant d'entreposer vous aspirateur, vous devriez vider et nettoyer la cuve. Vous pouvez enrouler le cordon d'alimentation autour des supports de cordon d'alimentation situés sur le couvercle de la cuve, à l'arrière de l'appareil (figure 53). Les accessoires peuvent être entreprises dans le range-oulits (non standard avec tous les modèles) pour les avoir à portée de la main. L'aspirateur devrait être entreprises à l'intérieur.

DEPISTAGE DES PANNES

Panne	Cause possible	Solution
La suction faiblit ou s'échauffe	Le filtré est obstrué Brossez le filtré pour enlever la saleté. Si le problème persisté, changez le filtré.
	Il y a une fuite d'air	Vérifiez tous les raccords pour vous assurer qu'ils sont bien serrés (buses, tuyau flexible, etc.). Assurez-vous que la cuve est correctement scellée.
	Le tuyau flexible ou la buse est obstruée	Vérifie la buse, le tuyau flexible, etc. pour déceler toute obstruction et débouchez au besoin.
Du brouillard se forme dans l'air d'évacuation	Le filtré est saturé Remplaccez le filtré saturé par un filtré à poussières.
L'anneau de mon-tage tombe	Le manchon en mousse n'est pas positionné correctement	Placez le manchon en mousse sur l'extérieur de la rainure qui entoure le logement du couvercle.

AVERTISSEMENT - SI L'UNE DES PIECES DU CARTER DU MOTEUR SE DÉTACHE OU CASSE, EXPOSANT LE MOTEUR OU AUTRE COMPOSANT ELECTRIQUE, ARRÉTEZ IMMEDIATEMENT LE FONCTIONNEMENT DE L'ASPIRATEUR POUR EVITER DE CAUSER DES BLESSURES OU D'ENDOMMAGER DAVANTAGE L'ASPIRATEUR. LES RÉPARATIONS DEVRAIENT ÉTRE EFFECTUÉES AVANT DE REUTILISER L'ASPIRATEUR.

GARANTIE DE DEUX (2) ANS POUR UN USAGE MÉNAGER

Votre aspirateur Shop-VacMD est garanti pour une période de deux ans à compter de la date d'achat contre tous defaults originaux de fabrication et de main-d'oeuvre s'il est utilisé dans le cadre d'un usage memager normal, conforme aux instructions contenues dans le present Manuel d'utilisation. Si ce produit est utilisé à des fins commerciales ou de location, une garantie limitée de 90 jours s'applique. Shop-Vac Corporation garantit de remettre cet aspirateur en bon état de marche, en le réparant ou en remplaçant les pieces défectueuses gratuitement pendant la période de garantie. Cette garantie ne couvre pas les accessoires. L'utilisation de fittings et/ou d'accessores non recommandés peut annuler la garantie du fabricant. Shop-VacMD n'assume aucune responsabilité pour les dommages ou les défauts de fonctionnement causés par une utilisation non équade, une manipulation négligente ou si des réparations ou des modifications ont été effectues. N'essayez pas d'effectuer des réparations sur votre aspirateur autres que celles décrites dans le Manuel d'utilisation. La date de la preuve d'achat est requise. Cette garantie vous confère des droits spécifiques auxquels peuvent s'ajouter d'autres droits variant d'un état ou d'une province à l'autre. Cette garantie ne s'applique pas hors des États-Unis et du Canada.

Clients des États-Unis : pour tout dépannage du produit, contactez le Service à la clientèle de Shop-Vac Corporation en composant le [phone] ou allez à www.shopvac.com/support. Visitez www.shopvac.com pour consulter le diagramme des pièces de votre aspirateur.

Clients résident au Canada : pour tout dépannage du produit, renvoyez celui-ci au complet ( frais de transport prépayés), au centre de service Shop-VacMD agree le plus pres de chez vous. Visitez www.shopvac.ca pour consulter la liste complète des centres de service agreés situés pres de chez vous.

Clients du Mexique : pour tout dépannage du produit, reportez-vous à la documentation incluse avec votre apparéil.
