5985200 - Aspirateur Shop-Vac - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur eau et poussières
Marque	Shop-Vac
Modèle	5985200
Alimentation électrique	120 V~, 60 Hz
Utilisation	Domestique et entrepôts
Capacité de la cuve	Environ 5 à 8 gallons (selon configuration)
Fonction soufflerie	Oui
Arrêt automatique niveau liquide	Oui (flotteur)
Filtration	Filtre à cartouche, manchon en mousse, filtre réutilisable, sac jetable
Système de roulettes	Roulettes pivotantes avec chariot optionnel
Vidange	Bouchon de vidange (selon modèle)
Matériau de la cuve	Acier (estimation)
Poids approximatif	Environ 8 kg
Dimensions approximatives	40 x 40 x 50 cm
Garantie	2 ans (usage domestique)
Pièces détachées disponibles	Filtres, accessoires, roulettes
Entretien et nettoyage	Nettoyage régulier des filtres et de la cuve
Sécurité	Ne pas utiliser en présence de matières inflammables, débrancher avant entretien
Accessoires inclus	Tuyau flexible, tubes rigides, suceurs (selon modèle)

FOIRE AUX QUESTIONS - 5985200 Shop-Vac

Comment passer du ramassage à sec au ramassage humide ?

Pour passer du sec à l'humide, retirez tous les filtres utilisés pour déchets secs et installez un filtre à cartouche propre. Pour de grandes quantités de liquides, retirez le filtre à cartouche et utilisez un manchon en mousse si nécessaire. Assurez-vous que la cuve est vide et propre.

Que faire si l'aspirateur perd de l'aspiration ?

Vérifiez si le filtre est obstrué et nettoyez-le. Inspectez les raccords pour d'éventuelles fuites d'air. Débouchez le tuyau ou la busse si nécessaire. Reportez-vous au tableau de dépannage dans le manuel.

Puis-je aspirer des liquides inflammables ?

Non, n'utilisez jamais l'aspirateur pour ramasser des liquides inflammables ou combustibles comme l'essence. Cela peut provoquer un incendie ou une explosion.

Comment utiliser la fonction soufflerie ?

Débranchez le tuyau de toute obstruction, puis insérez-le dans la sortie réservée à la soufflerie à l'arrière de l'appareil. Tournez légèrement pour serrer. Portez toujours une protection oculaire.

Comment installer les roulettes ?

Suivez les instructions selon votre modèle. En général, retournez la cuve, insérez les tiges de roulettes dans les trous prévus et appuyez jusqu'à encliquetage. Certains modèles nécessitent des pieds de roulettes fixés avec des vis.

Que faire lorsque l'arrêt automatique se déclenche ?

Lorsque le flotteur arrête l'aspiration (bruit aigu), arrêtez immédiatement l'appareil. Débranchez et videz la cuve. Après vidange, l'aspirateur peut être réutilisé.

Comment nettoyer le filtre à cartouche ?

Secouez ou brossez le filtre pour enlever l'excès de saleté. Vous pouvez aussi le rincer à l'eau (de l'intérieur), puis le laisser sécher complètement (environ 24 heures) avant de le réinstaller.

Quel type de filtre utiliser pour les poussières fines comme le plâtre ?

Pour les poussières fines, utilisez un sac filtre à haute efficacité pour cloisons sèches en complément du filtre à cartouche. Ne pas utiliser sans sac ni filtre.

Comment vider l'eau de la cuve ?

Si votre modèle est équipé d'un bouchon de vidange, retirez-le pour évacuer l'eau. Sinon, retirez le couvercle et videz manuellement. Débranchez toujours avant.

Où trouver des pièces de rechange ?

Vous pouvez acheter des filtres et accessoires sur le site www.shopvac.com, auprès du service clientèle ou chez votre distributeur local Shop-Vac.

MODE D'EMPLOI 5985200 Shop-Vac

Lisez attentivement les instructions sur la sécurité avant d'utiliser cet appareil. Conservez ce manuel pour vous y reporter ultérieurement.

¡ATENCIÓN!

N'utilisez jamais cet aspirateur en présence de vapeurs ou de matières inflammables. Les appareils électriques produisent des arcs ou des étincelles qui peuvent causer un incendie ou une explosion.

NE JAMAIS FAIRE FONCTIONNER SANS SURVEILLANCE!

¡PELIGRO!

Manuel d'utilisation

Veuillez lire avant d'utiliser l'aspirateur.

Manual del usuario

Aspirateur pour déchets secs et humides

Pour Utilisation Domestique ou dans les Entrepôts

Brevets délivrés et en instance.

© Shop-Vac Corporation, 2013. Tous droits réservés.

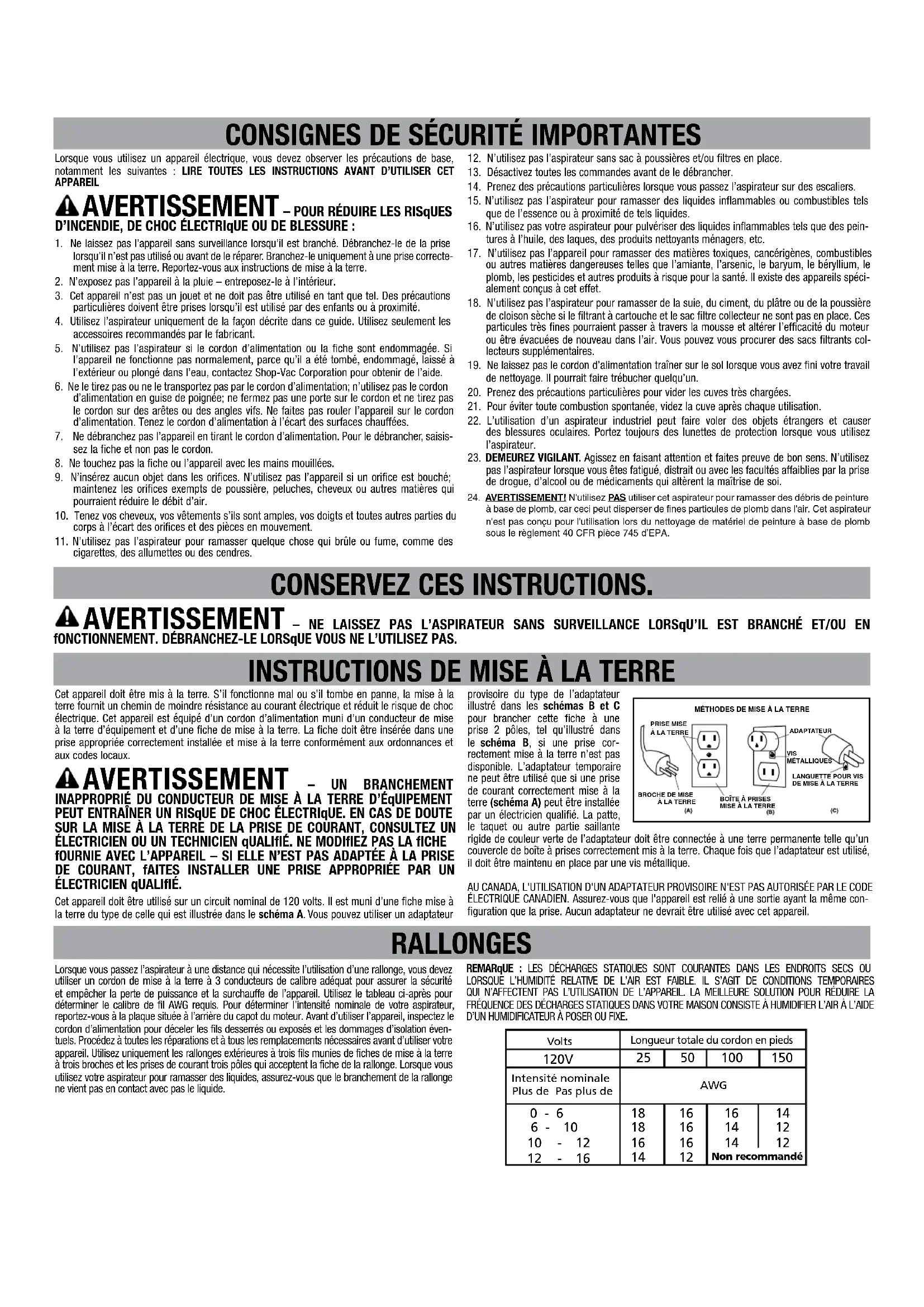

Lorsque vous utilisez un appareil électrique, vous devez observer les précautions de base, notamment les suivantes : LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL

⚠ AVERTISSEMENT – POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE :

1. Ne laissez pas l'appareil sans surveillance lorsqu'il est branché. Débranchez-le de la prise lorsqu'il n'est pas utilisé ou avant de le réparer. Branchez-le uniquement à une prise correctement mise à la terre. Reportez-vous aux instructions de mise à la terre.
2. N'exposez pas l'appareil à la pluie – entreposez-le à l'intérieur.
3. Cet appareil n'est pas un jouet et ne doit pas être utilisé en tant que tel. Des précautions particulières doivent être prises lorsqu'il est utilisé par des enfants ou à proximité.
4. Utilisez l'aspirateur uniquement de la façon décrite dans ce guide. Utilisez seulement les accessoires recommandés par le fabricant.
5. N'utilisez pas l'aspirateur si le cordon d'alimentation ou la fiche sont endommagée. Si l'appareil ne fonctionne pas normalement, parce qu'il a été tombé, endommagé, laissé à l'extérieur ou plongé dans l'eau, contactez Shop-Vac Corporation pour obtenir de l'aide.
6. Ne le tirez pas ou ne le transportez pas par le cordon d'alimentation; n'utilisez pas le cordon d'alimentation en guise de poignée; ne fermez pas une porte sur le cordon et ne tirez pas le cordon sur des arêtes ou des angles vifs. Ne faites pas rouler l'appareil sur le cordon d'alimentation. Tenez le cordon d'alimentation à l'écart des surfaces chauffées.
7. Ne débranchez pas l'appareil en tirant le cordon d'alimentation. Pour le débrancher, saisissez la fiche et non pas le cordon.
8. Ne touchez pas la fiche ou l'appareil avec les mains mouillées.
9. N'insérez aucun objet dans les orifices. N'utilisez pas l'appareil si un orifice est bouché; maintenez les orifices exempts de poussière, peluches, cheveux ou autres matières qui pourraient réduire le débit d'air.
10. Tenez vos cheveux, vos vêtements s'ils sont amples, vos doigts et toutes autres parties du corps à l'écart des orifices et des pièces en mouvement.

11. N'utilisez pas l'aspirateur pour ramasser quelque chose qui brûle ou fume, comme des cigarettes, des allumettes ou des cendres.

12. N'utilisez pas l'aspirateur sans sac à poussières et/ou filtres en place.

13. Désactivez toutes les commandes avant de le débrancher.
14. Prenez des précautions particulières lorsque vous passez l'aspirateur sur des escaliers.

15. N'utilisez pas l'aspirateur pour ramasser des liquides inflammables ou combustibles tels que de l'essence ou à proximité de tels liquides.

16. N'utilisez pas votre aspirateur pour pulvériser des liquides inflammables tels que des peintures à l'huile, des laques, des produits nettoyants ménagers, etc.

17. N'utilisez pas l'appareil pour ramasser des matières toxiques, cancérigènes, combustibles ou autres matières dangereuses telles que l'amiante, l'arsenic, le baryum, le béryllium, le plomb, les pesticides et autres produits à risque pour la santé. Il existe des appareils spécialement conçus à cet effet.

18. N'utilisez pas l'aspirateur pour ramasser de la suie, du ciment, du plâtre ou de la poussière de cloison sèche si le filtrant à cartouche et le sac filtre collecteur ne sont pas en place. Ces particules très fines pourraient passer à travers la mousse et altérer l'efficacité du moteur ou être évacuées de nouveau dans l'air. Vous pouvez vous procurer des sacs filtrants collecteurs supplémentaires.

19. Ne laissez pas le cordon d'alimentation traîner sur le sol lorsque vous avez fini votre travail de nettoyage. Il pourrait faire trébucher quelqu'un.

20. Prenez des précautions particulières pour vider les cuves très chargées.

21. Pour éviter toute combustion spontanée, videz la cuve après chaque utilisation.

22. L'utilisation d'un aspirateur industriel peut faire voler des objets étrangers et causer des blessures oculaires. Portez toujours des lunettes de protection lorsque vous utilisez l'aspirateur.

23. DEMEUREZ VIGILANT. Agissez en faisant attention et faites preuve de bon sens. N'utilisez pas l'aspirateur lorsque vous êtes fatigué, distrait ou avec les facultés affaiblies par la prise de drogue, d'alcool ou de médicaments qui altèrent la maîtrise de soi.

24. AVERTISSEMENTI N'utilisez PAS utiliser cet aspirateur pour ramasser des débris de peinture à base de plomb, car ceci peut disperser de fines particules de plomb dans l'air. Cet aspirateur n'est pas conçu pour l'utilisation lors du nettoyage de matériel de peinture à base de plomb sous le règlement 40 CFR pièce 745 d'EPA.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT - NE LAISSEZ PAS L'ASPIRATEUR SANS SURVEILLANCE LORSqu'IL EST BRANCHÉ ET/OU EN FONCTIONNEMENT. DÉBRANCHEZ-LE LORSqu'UE VOUS NE L'UTILISEZ PAS.

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. S'il fonctionne mal ou s'il tombe en panne, la mise à la terre fournit un chemin de moindre résistance au courant électrique et réduit le risque de choc électrique. Cet appareil est équipé d'un cordon d'alimentation muni d'un conducteur de mise à la terre d'équipement et d'une fiche de mise à la terre. La fiche doit être insérée dans une prise appropriée correctement installée et mise à la terre conformément aux ordonnances et aux codes locaux.

AVERTISSEMENT - UN BRANCHEMENT INAPPROPRIÉ DU CONDUCTEUR DE MISE À LA TERRE D'ÉQUIPEMENT PEUT ENTRAÎNER UN RISqUE DE CHOC ÉLECTRIqUE. EN CAS DE DOUTE SUR LA MISE À LA TERRE DE LA PRISE DE COURANT, CONSULTEZ UN ÉLECTRICIEN OU UN TECHNICIEN QUALIFIÉ. NE MODIFIEZ PAS LA FICHE FOURNIE AVEC L'APPAREIL - SI ELLE N'EST PAS ADAPTÉE À LA PRISE DE COURANT, FAITES INSTALLER UNE PRISE APPROPRIÉE PAR UN ÉLECTRICIEN QUALIFIÉ.

Cet appareil doit être utilisé sur un circuit nominal de 120 volts. Il est muni d'une fiche mise à la terre du type de celle qui est illustrée dans le schéma A. Vous pouvez utiliser un adaptateur provisoire du type de l'adaptateur illustré dans les schémas B et C pour brancher cette fiche à une prise 2 pôles, tel qu'illustré dans le schéma B, si une prise correctement mise à la terre n'est pas disponible. L'adaptateur temporaire ne peut être utilisé que si une prise de courant correctement mise à la terre (schéma A) peut être installée par un électricien qualifié. La patte, le taquet ou autre partie saillante

rigide de couleur verte de l'adaptateur doit être connectée à une terre permanente telle qu'un couvercle de boîte à prises correctement mis à la terre. Chaque fois que l'adaptateur est utilisé, il doit être maintenu en place par une vis métallique.

AU CANADA, L'UTILISATION D'UN ADAPTATEUR PROVISOIRE N'EST PAS AUTORISÉE PAR LE CODE ÉLECTRIQUE CANADIEN. Assurez-vous que l'appareil est relié à une sortie ayant la même configuration que la prise. Aucun adaptateur ne devrait être utilisé avec cet appareil.

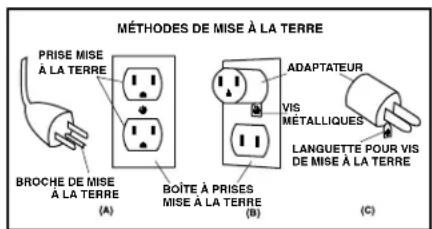

MÉTHODES DE MISE À LA TERRE PRISE MISE À LA TERRE BROCHE DE MISE À LA TERRE (A) BOÎTE À PRISES MISE À LA TERRE (B) ADAPTATEUR VIS METALLIQUES LANGUETTE POUR VIS DE MISE À LA TERRE (C)

RALLONGES

Lorsque vous passez l'aspirateur à une distance qui nécessite l'utilisation d'une rallonge, vous devez utiliser un cordon de mise à la terre à 3 conducteurs de calibre adéquat pour assurer la sécurité et empêcher la perte de puissance et la surchauffe de l'appareil. Utilisez le tableau ci-après pour déterminer le calibre de fil AWG requis. Pour déterminer l'intensité nominale de votre aspirateur, reportez-vous à la plaque située à l'arrière du capot du moteur. Avant d'utiliser l'appareil, inspectez le cordon d'alimentation pour déceler les fils desserrés ou exposés et les dommages d'isolation éventuels. Procédez à toutes les réparations et à tous les remplacements nécessaires avant d'utiliser votre appareil. Utilisez uniquement les rallonges extérieures à trois fils munies de fiches de mise à la terre à trois broches et les prises de courant trois pôles qui acceptent la fiche de la rallonge. Lorsque vous utilisez votre aspirateur pour ramasser des liquides, assurez-vous que le branchement de la rallonge ne vient pas en contact avec pas le liquide.

REMARqUE : LES DÉCHARGES STATIQUES SONT COURANTES DANS LES ENDROITS SECS OU LORSQUE L'HUMIDITÉ RELATIVE DE L'AIR EST FAIBLE. IL S'AGIT DE CONDITIONS TEMPORAIRES QUI N'AFFECTENT PAS L'UTILISATION DE L'APPAREIL. LA MEILLEURE SOLUTION POUR RÉDUIRE LA FRÉQUENCE DES DÉCHARGES STATIQUES DANS VOTRE MAISON CONSISTE À HUMIDIFIER L'AIR À L'AIDE D'UN HUMIDIFICATEUR À POSER OU FIXE.

Volts	Longueur totale du cordon en pieds
120V	25	50	100	150
Intensité nominale Plus de Pas plus de	AWG
0 - 6	18	16	16	14
6 - 10	18	16	14	12
10 - 12	16	16	14	12
12 - 16	14	12	Non recommandé

DÉBALLAGE ET ASSEMBLAGE

1. Tirez les verrous du couvercle vers l'extérieur, retirez le couvercle de la cuve et tous les accessoires expédiés dans la cuve.
2. Fixez le système de roulettes conformément aux instructions et aux illustrations contenues dans ce manuel.
3. Avant de replacer le couvercle de la cuve, reportez-vous à la rubrique. Ramassage des poussières ou ramassage des liquides de ce manuel afin de vous assurer que les filtres appropriés à votre travail de nettoyage sont installés sur votre appareil.
4. Remplacez le couvercle du réservoir et appuyez sur chaque verrou avec votre pouce jusqu'à ce qu'il s'encliquette en place. Assurez-vous que tous les verrous du couvercle sont solidement fixés.
5. Insérez l'extrémité du tuyau flexible de l'appareil dans l'orifice d'admission de la cuve. Tournez-la légèrement pour serrer le raccord (figure A).
6. Branchez les tubes rigides de rallonge (non standard sur tous les modèles) à l'extrémité de l'accessoire du tuyau flexible. Tournez-les légèrement pour serrer le raccord (figure A).
7. Fixez l'un des accessoires de nettoyage (selon vos besoins de nettoyage) aux tubes rigides de rallonge. Tournez-le légèrement pour serrer le racc
8. Branchez le cordon d'alimentation dans la prise murale. Votre aspirateur est prêt à être utilisé.

Tous les appareils ne sont pas équipés du même système de roulettes. Suivez les instructions qui s'appliquent à votre appareil spécifique.

Sans pieds de roulettes

Quatre roulettes (figure 1) sont comprises avec votre aspirateur pour dechets secs et humides. Assemblez-les comme suit :

1. Tandis que le cordon d'alimentation est débranché de la prise de courant et le couvercle de la cuve est retiré, retournez la cuve de façon à ce que la base soit orientée vers le haut.
2. Insérez les roulettes dans la base de la cuve en plaçant la tige de roulette dans les trous prévus à cet effet. Appuyez et tournez jusqu'à ce que les roulettes s
3. Remettez la cuve à l'endroit.

Avec pieds de roulettes

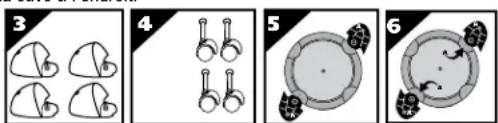

Si vos pieds de roulettes sont semblables à ceux illustrés à la Figure 3, suivez ces instructions.

Quatre pieds de roulettes (figure 3), quatre roulettes (figure 4) et quatre vis sont compris avec votre aspirateur pour dechets secs et humides. Assemblez-les comme suit :

1. Tandis que le cordon d'alimentation est débranché de la prise de courant et le couvercle de la cuve est retiré, retournez la cuve de façon à ce que la base soit orientée vers le haut.
2. Retirez toute sangle attachant les pieds de roulettes ensemble.
3. Tandis que l'avant de l'orifice d'admission vous fait face, saisissez les pieds de roulettes désignés par la lettre A (figure 5) et insérez la tige du pied de roulette dans les trous avant gauche et arrière droit de la cuve également désignés par la lettre A (figure 6). Assurez-vous que les pieds de roulettes sont complètement insérés dans la base de la cuve et fixez-les à l'aide des vis fournies (figure 7).
4. Saisissez les pieds de roulettes désignés par la lettre B (figure 8) et insérez la tige du pied de roulette dans les trous avant droit et arrière gauche de la cuve également désignés par la lettre B (figure 9). Assurez-vous que les pieds de roulettes sont complètement insérés dans la base de la cuve et fixez-les à l'aide des vis fournies (figure 10).
5. Insérez les roulettes dans les pieds en plaçant la tige de roulette dans les trous prévus à cet effet. Appuyez et tournez jusqu'à ce que les roulettes s'encliquettent en place (figure 11).
6. Remettez la cuve à l'endroit.

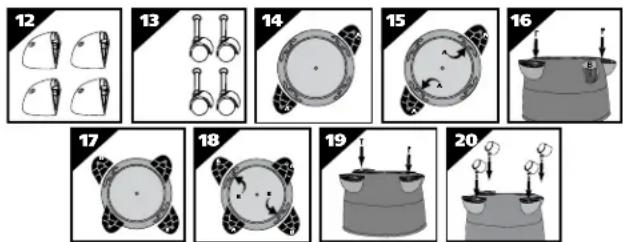

Si vos pieds de roulettes sont semblables à ceux illustrés à la Figure 12, suivez ces instructions.

Quatre pieds de roulettes (figure 12), quatre roulettes (figure 13) et quatre vis sont compris avec votre aspirateur pour dechets secs et humides. Assemblez-les comme suit :

1. Tandis que le cordon d'alimentation est débranché de la prise de courant et le couvercle de la cuve est retiré, retournez la cuve de façon à ce que la base soit orientée vers le haut.
2. Tandis que la cuve vous fait face, saisissez les pieds de roulettes désignés par la lettre A (figure 14) et insérez-les dans les encoches avant gauche et arrière droit de la cuve également désignés par la lettre A (figure 15). Fixez à l'aide des vis fournies (figure 16).
3. Saisissez les pieds de roulette désignés par la lettre B (figure 17) et insérez-les dans les

encoches avant droite et arrière gauche de la cuve également désignées par la lettre B (figure 18). Fixez à l'aide des vis fournies (figure 19).

1. Si le paquet de pièces de fixation contient des rondelles plates, placez une rondelle plate sur la tige de la roulette avant d'installer les roulettes dans les pieds. REMARqUE : Les rondelles plates ne sont pas requises pour tous les appareils.
2. Insérez les roulettes dans les pieds en plaçant la tige de roulette dans les trous prévus à cet effet. Appuyez et tournez jusqu'à ce que les roulettes s'encliquettent en place (figure 20). Remettez la cuve à l'endroit.

Avec chariot et range-outils à roulettes arrière

Quatre roulettes (figure 21), deux pieds de roulettes (figure 22), un range-outils à roulettes arrière (figure 23) et quatre vis sont compris avec votre aspirateur pour dechets secs et humides. Assemblez-les comme suit :

1. Tandis que le cordon d'alimentation est débranché de la prise de courant et le couvercle de la cuve est retiré, retournez la cuve de façon à ce que la base soit orientée vers le haut.
2. Saisissez le chariot à roulettes arrière et placez-le dans les encoches (situées sur l'arrière de la cuve, à l'opposé du drain de vidange), puis fixez-le à l'aide des vis fournies (figure 24).
3. Si des rondelles plates sont fournies dans le paquet de pièces de fixation, placez une rondelle plate sur la tige de la roulette avant d'installer les roulettes dans les pieds. REMARqUE : Les rondelles plates ne sont pas requises pour tous les appareils.
4. Insérez les roulettes dans la base du chariot à roulettes arrière en plaçant la tige de roulette dans les trous prévus à cet effet. Appuyez et tournez jusqu'à ce que les roulettes s'encliquettent en place (figure 25).
5. Tandis que le drain de vidange vous fait face, saisissez les pieds de roulette désignée par la lettre A (figure 26) et insérez-les dans l'encoche située sur le côté gauche de la cuve également désignés par la lettre A. Fixez avec les vis fournies. (figure 27).
6. Saisissez le pied de roulette désigné par la lettre B (figure 28) et insérez-le dans l'encoche située sur le côté droit de la cuve également désignée par la lettre B. Fixez avec les vis fournies (figure 29).
7. Insérez les roulettes dans les pieds en plaçant la tige des roulettes dans les trous prévus à cet effet. Appuyez et tournez jusqu'à ce que les roulettes s'encliquettent en place (figure 30).
8. Remettez la cuve à l'endroit.
9. Placez le panier de rangement d'outils (non standard avec tous les modèles) avec la face courbée contre la cuve, sur l'assemblage du chariot à roulettes arrière (figure 31).

24 25 26 27 28 29 30 31

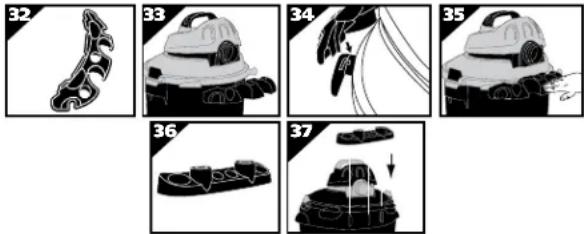

RANGE-OUTILS

(Non standard sur tous les modèles)

Si votre range-outils est semblable à celui illustré à la figure 32, suivez les instructions ci-après.

1. Tandis que l'arrière de l'appareil vous fait face, saisissez le range-outils et positionnez-le de sorte que les languettes se trouvent face à l'arrière de l'appareil (figure 33).
2. Placez les languettes en forme de « J » dans les encoches situées sur les supports de cordon d'alimentation (figure 34).
3. Appuyez sur les languettes jusqu'à ce qu'elles s'encliquettent en place.
4. Appuyez sur le centre du range-outils jusqu'à ce que la languette se bloque sur le bas du couvercle (figure 35).

Si votre range-outils est semblable à celui illustré à la figure 36, suivez les instructions ci-après.

1. Tandis que l'arrière de l'appareil vous fait face, saisissez le range-outils et faites-le glisser sur les encoches situées à l'arrière de l'appareil (figure 37).

RAMASSAGE DE DÉCHETS SECS

INSTALLATION DU MANCHON EN MOUSSE ET DU FILTRE RÉUTILISABLE POUR LE RAMASSAGE DE DÉCHETS SECS

(Non standard avec tous les modèles)

⚠ AVERTISSEMENT – DÉBRANCHEZ TOUJOURS LA FICHE DE LA PRISE MURALE AVANT DE RETIRER LE COUVERCLE DE LA CUVE.

Lorsque vous utilisez un filtre réutilisable pour le ramassage des poussières et des matières séches, vous devez installer le manchon en mousse et le filtre réutilisable pour déchets secs pour assurer une filtration appropriée. Si l'aspirateur a été utilisé pour ramasser les liquides, le manchon en mousse doit être nettoyé et séché avant de l'installer pour ramasser des déchets secs. Tandis que le couvercle de la cuve est à l'envers, faites glisser le manchon en mousse sur le logement du couvercle en tirant jusqu'à ce que le manchon en mousse recouvre complètement le logement du couvercle (Figures 38, 39). Centrez le filtre réutilisable pour déchets secs (Figure 40), faites glisser l'anneau de montage vers le bas, sur le filtre, jusqu'à ce qu'il se trouve sur les arêtes du logement du couvercle (Figure 41). Le filtre réutilisable pour déchets secs devrait toujours être placé sur le manchon en mousse lors du ramassage des poussières. Pour enlever le filtre aux fins de nettoyage, retirez l'anneau de montage et le filtre du logement du couvercle (Figure 42). Pour nettoyer le filtre réutilisable pour déchets secs, secouez le filtre afin d'enlever l'excès de saleté ou de poussière ou (selon l'état du filtre), rincez-le à l'eau. Laissez le filtre sécher complètement avant de le réinstaller. NE LE LAVEZ PAS À LA MACHINE OU NE LE SÉCHEZ PAS À LA SÉCHEUSE.

INSTALLATION DU FILTRE À CARTOUCHE

(Non standard avec tous les modèles)

REMARQUE : Si le manchon en mousse se trouve sur le logement du couvercle, il doit être retiré avant l'installation du filtre à cartouche.

Le filtre à cartouche peut être utilisé tant pour le ramassage des liquides que pour le ramassage des poussières; l'installation est identique pour les deux usages. Si vous devez ramasser de grandes quantités de liquides, veuillez vous reporter à la rubrique Ramassage de déchets humides de ce manuel. Maintenez le filtre à cartouche sur le logement du couvercle pour le ramassage de la plupart des déchets secs. Tandis que le couvercle de la cuve est à l'envers, faites glisser le filtre à cartouche vers le bas, sur le logement du couvercle, en poussant jusqu'à ce que le filtre soit scellé contre le couvercle (Figure 43). Placez le dispositif de retenue du filtre dans le dessus du filtre à cartouche, saisissez le couvercle de la cuve avec une main, tournez la poignée située sur le dispositif de retenue

du filtre dans le sens des aiguilles d'une montre pour serrer et bloquer le filtre en place (Figures 44 et 45). Pour retirer le filtre aux fins de nettoyage, saisissez de nouveau le couvercle de la cuve avec une main et tournez le dispositif de retenue du filtre dans le sens inverse des aiguilles d'une montre pour le desserrer et le retirer; dégagez le filtre à cartouche hors du logement du couvercle (Figures 46 et 47). Pour nettoyer le filtre à cartouche, secouez-le ou brossez-le pour enlever l'excès de saleté ou rincez-le (de l'intérieur du filtre) à l'eau; laissez-le sécher complètement (pendant 24 heures environ) et réinstallez-le (Figures 48 et 49). REMARQUE : Si le filtre a été utilisé pour le ramassage de déchets humides, il doit être nettoyé et séché avant d'être utilisé pour le ramassage des déchets secs.

INSTALLATION DU FILTRE À CARTOUCHE JETABLE

(Non standard avec tous les modèles)

1. Ce sac ne doit être utilisé que pour le ramassage des déchets secs. Pour le ramassage de la suie, du ciment, du plâtre ou de la poussière de cloison sèche, ce sac doit être utilisé avec le filtre à cartouche.
2. Tandis que le cordon est débranché de la prise de courant, tirez les verrous du couvercle

vers l'extérieur et retirez le couvercle de la cuve.

1. Saisissez fermement le collier en carton et faites glisser la protection en caoutchouc sur le raccord de l'orifice d'admission, aussi loin que possible (Figure 50).
2. Lorsqu'il est en place, étirez le sac et positionnez-le autour de l'intérieur de la cuve (Figure 51).

MISE EN GARDE POUR LE RAMASSAGE DES POUSSIÈRES FINES ET DES POUDRES

Lorsque vous utilisez l'aspirateur pour ramasser des poussières fines ou des poudres de tous types (p. ex. plâtre, poussière de cloison sèche, cendres froides, poussière de béton, etc.), vous devez utiliser un sac filtre à haute efficacité pour cloisons sèches. Lorsque vous utilisez l'aspirateur pour ramasser les poussières et les débris ménagers ordinaires, vous pouvez utiliser des sacs filtres jetables standards à usage ménager. Ces « grands sacs » filtres se fixent à l'orifice d'arrivée d'air situé sur l'intérieur de la cuve de l'aspirateur.

GUIDE POUR LE CHOIX DU FILTRE

DIMENSIONS	Poussières fines Débris ménagers
	Cloison sèche	ordinaires
18,9 à 30,3 L (5-8 Gal U.S.).... 90671/®	90661/®
37,8 à 53 L (10-14 Gal U.S.).... 90672/®	90662/®
56,8 à 83,2 L (15-22 Gal U.S.).... 90673/®	90663/®

90107 S FILTRE ET BAGUE DE FIXATION RÉUTILISABLES pour la plupart des aspirateurs pour déchets secs/humides Shop-Vacce.

90585 R MANCHON EN MOUSSE pour la plupart des aspirateurs pour déchets secs et humides Shop-Va###.

RAMASSAGE DE DÉCHETS HUMIDES

Retirez TOUTES les saletés et TOUS les débris de la cuve. L'aspirateur n'exige qu'un minimum de conversion pour passer du ramassage des déchets secs au ramassage des déchets humides. Retirez de l'aspirateur tous les filtres utilisés pour déchets secs. Vous devez utiliser un filtre à cartouche propre pour ramasser les petites quantités de liquides. Pour installer le filtre à cartouche de façon adéquate, reportez-vous à la rubrique Installation du filtre à cartouche. Pour obtenir les meilleurs résultats lorsque vous utilisez l'aspirateur pour ramasser de grandes quantités de liquides, retirez le filtre à cartouche. Si vous utilisez l'aspirateur pour ramasser des liquides contenant des débris, nous vous recommandons d'acheter un manchon en mousse et de l'installer sur le logement du filtre; sinon, vous n'avez pas besoin de manchon en mousse pour ramasser les liquides. Vous pouvez acheter le manchon en mousse et des filtres additionnels à partir de notre site Web, www.shopvac.com, en contactant notre Service à la clientèle ou auprès de votre distributeur local Shop-Vac ^MD .

L'air évacué peut produire une pulvérisation sous forme de brouillard si le filtre se sature pendant le ramassage des déchets humides. Si c'est le cas, retirez le filtre et laissez-le sécher ou remplacez-le par un autre filtre sec afin d'éliminer le brouillard et d'éviter que le liquide ne s'égoutte par le pourtour du couvercle. Arrêtez immédiatement l'aspirateur dès que vous avez terminé de ramasser des liquides ou dès que la cuve est pleine et prête à être vidée. Soulevez le tuyau flexible pour évacuer tout excès de liquide qui pourrait se trouver dans la cuve. L'intérieur de la cuve devrait être nettoyé régulièrement.

Le manchon en mousse devrait être régulièrement nettoyé de la façon suivante :

1. Débranchez toujours la fiche de la prise murale avant de retirer le couvercle de la cuve. Retournez le couvercle de la cuve à l'envers. Retirez le manchon en mousse en le faisant glisser vers le haut et en le dégageant du logement du couvercle.
2. Secouez rapidement le manchon en mousse de bas en haut pour enlever l'excès de poussière.
3. Maintenez le manchon en mousse sous un écoulement d'eau pendant une ou deux minutes, en le rinçant de l'intérieur. Il n'est pas toujours nécessaire de laver le manchon à l'eau; cela dépend de son état.
4. Essorez doucement l'excès d'eau, essuyez le manchon en mousse avec une serviette propre et laissez-le sécher. Le manchon en mousse est maintenant prêt à être réinstallé sur le logement du couvercle.

REMARQUE : LES ACCESSOIRES UTILISÉS POUR LE RAMASSAGE DES DÉCHETS HUMIDES DEVRAIENT ÊTRE LAVÉS RÉGULIÈREMENT, TOUT SPÉCIALEMENT APRÈS LE RAMASSAGE DE LIQUIDES COLLANTS RÉSULTANT DE DÉVERSEMENTS ACCIDENTELS DANS LA CUISINE. POUR CE FAIRE, VOUS POUVEZ UTILISER UNE SOLUTION CONSTITUÉE D'EAU CHAUDE ET DE SAVON.

FONCTION DE SOUFFLERIE

Votre aspirateur peut être utilisé en tant que puissante soufflerie. Pour cela, débouchez le tuyau flexible de toute obstruction éventuelle. Insérez l'extrémité du tuyau flexible de l'appareil dans la sortie réservée à la soufflerie et située à l'arrière de l'appareil (Figure 52). Tournez-la légèrement pour serrer le raccord. Vous devez faire preuve de prudence lorsque vous vous servez de l'appareil en tant que soufflerie en raison de la puissante force de l'air résultant de l'utilisation de certains accessoires.

⚠ AVERTISSEMENT – PORTEZ TOUJOURS UNE PROTECTION OCULAIRE POUR VOUS PROTÉGER DES CAILLOUX OU DES DÉBRIS SOULEVÉS PAR LA SOUFFLERIE OU QUI POURRAIENT RICOCHER DANS VOS YEUX OU VOTRE VISAGE ET ENTRAÎNER DE GRAVES BLESSURES.

ÉVACUATION DES LIQUIDES DE LA CUVE

Tous les appareils ne sont pas équipés de drain de vidange de cuve. Suivez les instructions qui s'appliquent à votre appareil spécifique. Sans drain de vidange de cuve

Vous pouvez évacuer les liquides en enlevant le couvercle de la cuve. Pour vider la cuve, arrêtez le moteur et retirez la fiche de la prise murale. Retirez le couvercle de la cuve et évacuez le contenu en liquides dans un drain adéquat. Lorsque la cuve est vide, remettez le couvercle dans sa position originale. Pour continuer à utiliser l'aspirateur, branchez le cordon d'alimentation dans la prise murale et mettez l'appareil en marche.

Avec drain de vidange de cuve

Vous pouvez évacuer les liquides en enlevant le drain de vidange de la cuve. Pour ce faire, arrêtez l'appareil et retirez la fiche de la prise murale. Retirez le bouchon de vidange et évacuez les liquides dans un drain adéquat. Lorsque la cuve est vide, remettez le drain de vidange dans sa position originale. Pour continuer à utiliser l'aspirateur, branchez le cordon d'alimentation dans la prise murale et mettez l'appareil en marche.

ARRÊT DE SUCCION AUTOMATIqUE

L'aspirateur est équipé d'un arrêt de succion automatique qui fonctionne lors du ramassage des liquides. Tandis que le niveau atteint par les liquides monte dans la cuve, un flotteur interne s'élève pour s'appuyer contre un joint situé à l'admission du moteur, ce qui arrête la succion. Le moteur émet alors un bruit plus aigu que la normale et la succion est fortement réduite. Si cela se produit, arrêtez immédiatement l'appareil. Le fait de ne pas arrêter le fonctionnement de l'appareil dès que le flotteur s'élève et arrête la succion endommage gravement le moteur. Pour continuer d'utiliser l'aspirateur, videz le liquide contenu dans la cuve tel que décrit au paragraphe précédent.

REMARqUE : LA SUCCION PEUT S'INTERROMPRE SI L'ASPIRATEUR BASCULE ACCIDENTELLEMENT VERS L'AVANT. SI CELA SE PRODUIT, REMETTEZ L'ASPIRATEUR DROIT ET PLACEZ LE COMMUTATEUR À LA POSITION D'ARRÊT. CECI PERMET AU FLOTTEUR DE REVENIR À SA POSITION NORMALE ET VOUS POUVEZ CONTINUER À UTILISER L'ASPIRATEUR.

LUBRIFICATION

Aucune lubrification n'est nécessaire puisque le moteur est équipé de paliers lubrifiés à vie.

ENTREPOSAGE

Avant d'entreposer votre aspirateur, vous devriez vider et nettoyer la cuve. Vous pouvez enrouler le cordon d'alimentation autour des supports de cordon d'alimentation situés sur le couvercle de la cuve, à l'arrière de l'appareil (figure 53). Les accessoires peuvent être entreposés dans le range-outils (non standard avec tous les modèles) pour les avoir à portée de la main. L'aspirateur devrait être entreposé à l'intérieur.

DÉPISTAGE DES PANNES

Panne	Cause possible	Solution
La succion faiblit ou s'échauffe	Le filtre est obstrué Brossez le filtre pour enlever la saleté. Si le problème persiste, changez le filtre.
	Il y a une fuite d'air	Vérifiez tous les raccords pour vous assurer qu'ils sont bien serrés (buses, tuyau flexible, etc.). Assurez-vous que la cuve est correctement scellée.
	Le tuyau flexible ou la buse est obstruée	Vérifiez la buse, le tuyau flexible, etc. pour déceler toute obstruction et débouchez au besoin.
Du brouillard se forme dans l'air d'évacuation	Le filtre est saturé Remplacez le filtre saturé par un filtre à poussières.
L'anneau de montage tombe	Le manchon en mousse n'est pas positionné correctement	Placez le manchon en mousse sur l'extérieur de la rainure qui entoure le logement du couvercle.

⚠ AVERTISSEMENT – SI L'UNE DES PIÈCES DU CARTER DU MOTEUR SE DÉTACHE OU CASSE, EXPOSANT LE MOTEUR OU AUTRE COMPOSANT ÉLECTRIQUE, ARRÊTEZ IMMÉDIATEMENT LE FONCTIONNEMENT DE L'ASPIRATEUR POUR ÉVITER DE CAUSER DES BLESSURES OU D'ENDOMMAGER DAVANTAGE L'ASPIRATEUR. LES RÉPARATIONS DEVRAIENT ÊTRE EFFECTUÉES AVANT DE RÉUTILISER L'ASPIRATEUR.

GARANTIE DE DEUX (2) ANS POUR UN USAGE MÉNAGER

Votre aspirateur Shop-Vac ^MD est garanti pour une période de deux ans à compter de la date d'achat contre tous défauts originaux de fabrication et de main-d'œuvre s'il est utilisé dans le cadre d'un usage ménager normal, conforme aux instructions contenues dans le présent Manuel d'utilisation. Si ce produit est utilisé à des fins commerciales ou de location, une garantie limitée de 90 jours s'applique. Shop-Vac Corporation garantit de remettre cet aspirateur en bon état de marche, en le réparant ou en remplaçant les pièces défectueuses gratuitement pendant la période de garantie. Cette garantie ne couvre pas les accessoires. L'utilisation de filtres et/ou d'accessoires non recommandés peut annuler la garantie du fabricant. Shop-Vac ^MD n'assume aucune responsabilité pour les dommages ou les défauts de fonctionnement causés par une utilisation non adéquate, une manipulation négligente ou si des réparations ou des modifications ont été effectuées. N'essayez pas d'effectuer des réparations sur votre aspirateur autres que celles décrites dans le Manuel d'utilisation. La date de la preuve d'achat est requise. Cette garantie vous confère des droits spécifiques auxquels peuvent s'ajouter d'autres droits variant d'un état ou d'une province à l'autre. Cette garantie ne s'applique pas hors des États-Unis et du Canada.

Clients des États-Unis : pour tout dépannage du produit, contactez le Service à la clientèle de Shop-Vac Corporation en composant le [phone] ou allez à www.shopvac.com/support. Visitez www.shopvac.com pour consulter le diagramme des pièces de votre aspirateur.

Clients résidant au Canada : pour tout dépannage du produit, renvoyez celui-ci au complet (frais de transport prépayés), au centre de service Shop-Vac ^MD agréé le plus près de chez vous. Visitez www.shopvac.ca pour consulter la liste complète des centres de service agréés situés près de chez vous.

Clients du Mexique : pour tout dépannage du produit, reportez-vous à la documentation incluse avec votre appareil.
