9625310 - Aspirateur Shop-Vac - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Aspirateur à sec et humide, capacité de réservoir de 30 litres, puissance de 1400 W, moteur à haute efficacité.
Utilisation	Idéal pour le nettoyage de chantiers, garages, ateliers et pour les déversements d'eau.
Maintenance et réparation	Vérifier régulièrement le filtre et le remplacer si nécessaire, nettoyer le réservoir après chaque utilisation.
Sécurité	Utiliser uniquement sur des surfaces sèches et humides, ne pas aspirer des matières inflammables ou corrosives.
Informations générales	Poids de l'appareil : 10 kg, dimensions : 50 x 40 x 60 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - 9625310 Shop-Vac

L'aspirateur Shop-Vac 9625310 ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous que le câble d'alimentation n'est pas endommagé. Si l'aspirateur ne s'allume toujours pas, essayez de réinitialiser le disjoncteur.

L'aspirateur fait un bruit anormal pendant son utilisation. Que dois-je vérifier ?

Écoutez attentivement le bruit pour identifier s'il provient d'un blocage. Vérifiez le tuyau et le filtre pour tout objet obstruant. Nettoyez ou remplacez le filtre si nécessaire.

Comment puis-je nettoyer le filtre de mon aspirateur Shop-Vac 9625310 ?

Retirez le filtre de l'aspirateur. Tapotez-le doucement pour enlever la poussière. Pour un nettoyage en profondeur, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Mon aspirateur perd de l'aspiration. Que faire ?

Vérifiez si le réservoir est plein ou si le filtre est obstrué. Videz le réservoir et nettoyez ou remplacez le filtre si nécessaire. Assurez-vous également qu'il n'y a pas de blocages dans le tuyau.

Comment changer le sac de l'aspirateur Shop-Vac 9625310 ?

Ouvrez le compartiment du sac en suivant les instructions du manuel. Retirez le sac usagé et remplacez-le par un nouveau en vous assurant qu'il est bien fixé.

Quelle est la capacité du réservoir de l'aspirateur Shop-Vac 9625310 ?

Le réservoir de l'aspirateur Shop-Vac 9625310 a une capacité de 30 litres.

Puis-je utiliser cet aspirateur pour aspirer des liquides ?

Oui, le Shop-Vac 9625310 est conçu pour aspirer à la fois des solides et des liquides. Assurez-vous de suivre les instructions pour l'utilisation dans le mode liquide.

Comment puis-je stocker mon aspirateur Shop-Vac 9625310 ?

Pour un stockage optimal, videz le réservoir, nettoyez le filtre et rangez l'aspirateur dans un endroit sec et frais, à l'abri de l'humidité.

Où puis-je trouver des pièces de rechange pour mon aspirateur ?

Les pièces de rechange pour le Shop-Vac 9625310 sont disponibles chez les détaillants agréés, dans les magasins d'outillage ou sur le site officiel de Shop-Vac.

L'aspirateur dégage une odeur désagréable. Que faire ?

Cela peut être dû à un filtre sale ou à de la poussière accumulée dans le réservoir. Nettoyez ou remplacez le filtre et videz le réservoir. Vérifiez également la présence de débris coincés.

MODE D'EMPLOI 9625310 Shop-Vac

Les aspirateurs à déchets secs et humides Shop-Vac™ sont prévus pour aspirer des déchets secs et humides non volatiles. Ils sont équipés d'un puissant moteur à derivation, à un ou deux étages. Ils sont lubriifiés en permanence et dotés de systèmes de filtration livrés de série qui permettent d'aspirer des déchets secs ou humides. Un système a double filtration est livrable sur la plupart des aspirateurs Shop-Vac™. Ce type de système est livre de série sur les aspirateurs a usage commercial Shop-Vac™. Equipés d'un chariot ultra-robuste ou d'un système à roulettes, ils peuvent être déplacés facilement. Lorsqu'on aspire des déchets humides, le flotteur arrête automatiquement l'aspirateur de fonctionner pour éviter un débordement. Ils sont livrés avec des accessoires polyvalents de 3,18 cm (1¼ pouce), de 3,81 cm (1½ pouce) ou de 6,35 cm (2½ pouces). Les cuves sont soit en acier à interieur enduites de résine phénomique résistant à la rouille, soit en acier inoxydable durable ou en polypropylène solide résistant aux coups. Classe cULus.

ATTENTION!

Lisez attentivement tous les règlements relatifs à la sécurité avant d'essayer de faire fonctionner l'appareil. Conservez ce document comme ↔reference ultérieure.

DANGER!

Ne faites jamais fonctionner cet apparéil en présence de matières ou de vapeurs inflammables, car les dispositifs électriques produit des arcs électriques ou des étincelles qui risqueraient de provoquer un incendie ou une explosion. NE LAISSEZ JAMAIS L'APPAREIL EN FONCTIONNEMENT SANS SURVEILLANCE!

Pour vos dossiers, veuillez notes les renseignements suivants et conserver ce mode d'emploi dans un endroit sur.

N^ de catalogue

(Situé sur la boîte)

N^ de modulo

(Situé sur la partie supérieure de l'aspirateur)

Date d'achat :

TABLE DES MATIÈRES

SECTION PAGES

Directives importantes de sécurité 3-4
Directives relatives à la mise à la terre 4
Rallonges. 4-5
Déballage 5
Assemblage 5-9
Configuration et le fonctionnement 9-10
Installation et entretien du filtré 10-13
Caracteristiques de la souffleuse 13
Vidange des déchets liquides du réservoir 14
Arrêt automatique de l'aspiration 14
Lubrification 14
Rangement 14
Entretien 14
Dépannage 15
Garantie et coordonnées 16

OUTILS NÉCESSAIRES

Lunettes de sécurité

• Clé ou douille de 5/16 po et 1/2 po (elles ne sont pas nécessaires avec tous les aspirateurs)

• Tournevis à tête plate

• Marteau (n'est pas nécessaire avec tous les aspirateurs).

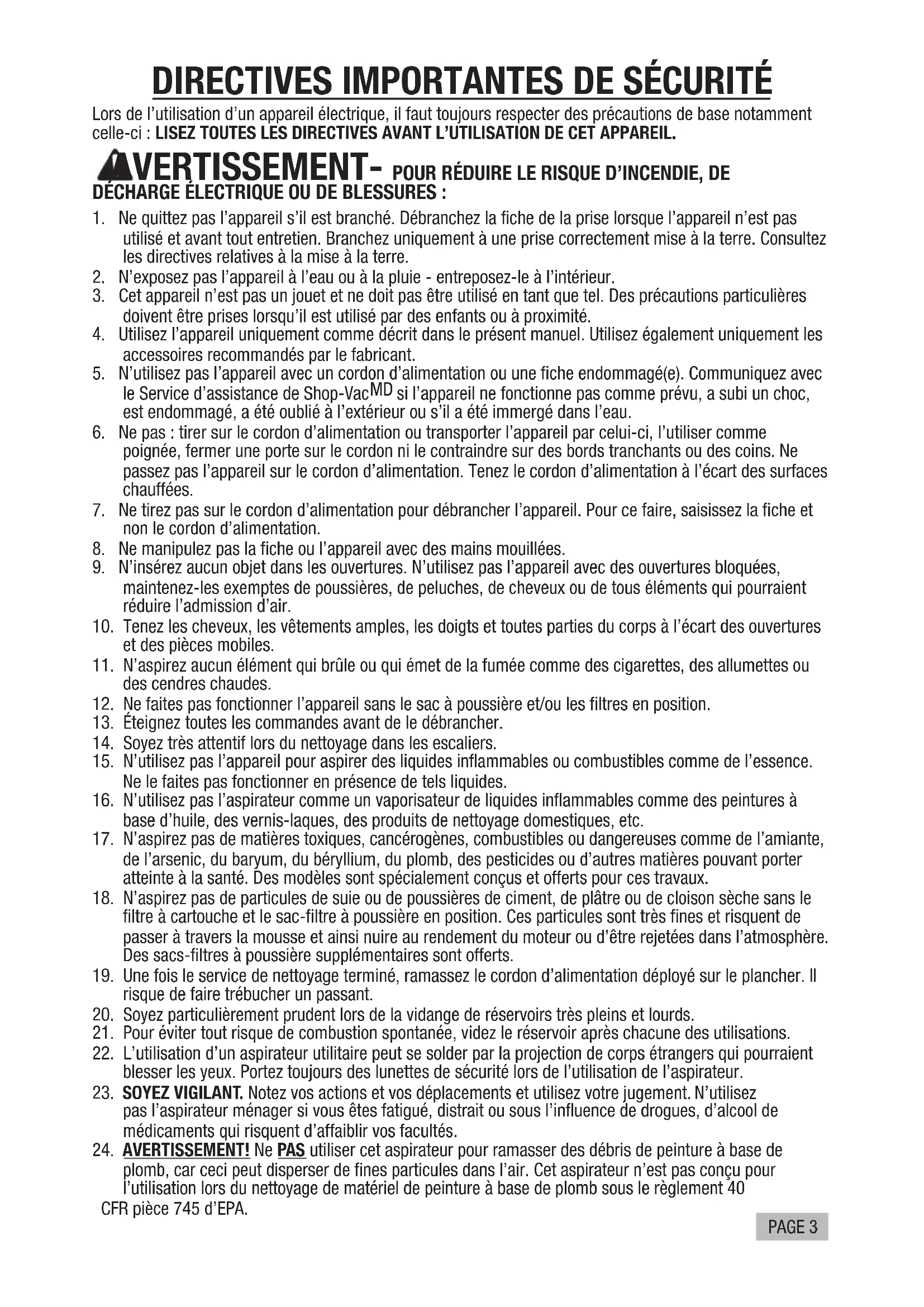

DIRECTIVES IMPORTANTES DE SECURITÉ

Lors de l'utilisation d'un apparéil électrique, il faut toujours respecter des précautions de base notamment celle-ci : LISEZ TOUTES LES DIRECTIVES AVANT L'UTILISATION DE CET APPAREIL.

A VERTISSEMENT- POUR RÉDUIRE LE RISQUE D'INCENDIE, DE DECHARGE ÉLECTRIQUE OU DE BLESSURES :

1. Ne quitterz pas l'appareil s'il est branché. Débranche la fiche de la prise lorsque l'appareil n'est pas utilisé et avant tout entretien. Branchez uniquement à une prise correctement mise à la terre. Consultez les directives relatives à la mise à la terre.
2. N'exposez pas l'appareil à l'eau ou à la pluie - entreprises-le à l'intérieur.
3. Cet appeareil n'est pas un jouet et ne doit pas ettre utilise en tant que tel.Des precautions particulières doivent etre prises lorsqu'il est utilise par des enfants ou a proximite.
4. Utilisez l'appareil uniquement comme décrit dans le present manuel. Utilisez également uniquement les accessoires recommandés par le fabricant.
5. N'utilisez pas l'appareil avec un cordon d'alimentation ou une fiche endommagé(e). Communiquez avec le Service d'assistance de Shop-Vac MD si l'appareil ne fonctionne pas comme prévu, a subi un chocol, est endommagé, a été oublie à l'extérieur ou s'il a été immergé dans l'eau.
6. Ne pas : tirer sur le cordon d'alimentation ou transporter l'appareil par celui-ci, l'utiliser comme poignée, fermer une porte sur le cordon ni le contraindre sur des bords tranchants ou des coins. Ne passez pas l'appareil sur le cordon d'alimentation. Tenez le cordon d'alimentation à l'écart des surfaces chauffées.
7. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil. Pour ce faire, saisissez la fiche et non le cordon d'alimentation.
8. Ne manipulez pas la fiche ou l'appareil avec des mains mouillées.
9. N'insérez aucun objet dans les ouvertures. N'utilise pas l'appareil avec des ouvertures bloquées, maintenez-les exemples de poussières, de peluches, de cheveux ou de tous éléments qui pourraient réduire l'admission d'air.
10. Tenez les cheveux, les vêtements amples, les doigs et toutes parties du corps à l'écart des ouvertures et des pieces mobiles.
11. N'aspirez aucun élément qui brule ou qui émet de la fumée comme des cigarettes, des allumettes ou des cendres chaudes.
12. Ne faites pas fonctionner l'appareil sans le sac à poussière et/ou les filtres en position.
13. Éteignez toutes les commandes avant de le débrancher.
14. Soyez très attentif lors du nettoyage dans les escaliers.
15. N'utilisez pas l'appareil pour aspirer des liquides inflammables ou combustibles comme de l'essence. Ne le faites pas fonctionner en presence de tels liquides.
16. N'utilisez pas l'aspirateur comme un vaporisateur de liquides inflammables comme des peintures à base d'huile, des vernis-laques, des produits de nettoyage domestiques, etc.
17. N'aspirez pas de matieres toxiques, canceroGENes, combustibles ou dangereuses comme de l'amiente, de I'arsenic, du baryum, du beryllium, du plomb, des pesticides ou d'autres matieres pouvant porter atteinte a la sante. Des modeles sont specialement concus et offerts pour ces travaux.
18. N'aspirez pas de particules de suie ou de poussieres de ciment, de platre ou de cloison seche sans le filtrer à cartouche et le sac-filtre à poussière en position. Ces particules sont très fines et risquent de passer à travers la mousse et ainsi nuire au rendement du moteur ou d'être rejetées dans l'atmosphère. Des sacs-filtres à poussière supplémentaires sont offerts.
19. Une fois le service de nettoyage terminé, ramassez le cordon d'alimentation déployé sur le plancher. Il risque de faire trébucher un passant.
20. Soyez particulierement prudent lors de la vidange de réservoirs très pleins et lourds.
21. Pour éviter tout risque de combustion spontanée, videz le réservoir après chacune des utilisations.
22. L'utilisation d'un aspirateur utilisé peut se solder par la projection de corps étrangers qui pourrait blesser les yeux. Portez toujours des lunettes de sécurité lors de l'utilisation de l'aspirateur.
23. SOYEZ VIGILANT. Notez vos actions et vos déplacements et utilisez votre jugement. N'utilisez pas l'aspirateur menager si vous etes fatigué, distrust ou sous l'influence de drogues, d'alcool de médicaments qui risquent d'affair blir vos facultés.
24. AVERTISSEMENT! Ne PAS utiliser cet aspirateur pour ramasser des débris de peinture à base de plomb, car ceci peut disperser de fines particules dans l'air. Cet aspirateur n'est pas conscience pour l'utilisation lors du nettoyage de matériel de peinture à base de plomb sous le règlement 40 CFR piece 745 d'EPA.

CONSERVEZ CES DIRECTIVES

AVERTISSEMENT - NE LAISSEZ PAS L'ASPIRATEUR SANS SURVEILLANCE S'IL EST BRANCHÉ OU EN FONCTIONNEMENT. DÉBRANCHÉZ L'APPAREIL LORSQU'IL N'EST PAS UTILISÉ.

DIRECTIVES RELATIVES À LA MI SE À LA TERRE

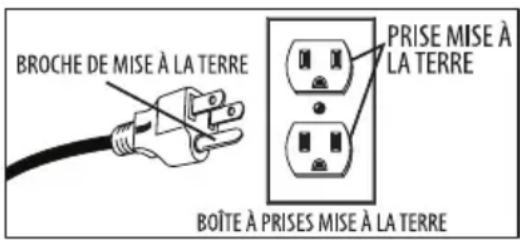

Cet apparéil doit être mis à la terre. En cas de défectuosité ou de bris, la mise à la terre offre une voie de moindre résistance pour le passage du courant électrique et réduit ainsi le risque de décharge électrique. Cet apparéil est muni d'un cordon d'alimentation doté d'un fil conducteur et d'une fiche mise à la terre. Il faut insérer la fiche dans une prise correspondante ajustate correctement installée et mise à la terre en conformité avec tous les codes et toutes les ordonnances locales en vigueur.

AVERTISSEMENT-UNE CONNEXION INCORRECTE DU CONDUCTEUR DE TERRE DU MATERIEL PEUT CREER UN RISQUE DE DECHARGE ELECTRIQUE. VERIFIEZ AUPRÉS D'UN ÉLECTRICIEN PROFESSIONNEL OU DE PERSONNEL QUALIFIÉ EN ENTRETIEN ET RÉPARATION SI VOUS AVEZ DES DOUTES RELATIFS À LA BONNE MISE À LA TERRE DE LA PRISE. NE MODIFIEZ PAS LA FICHE FOURNIE AVEC L'APPAREIL. SI ELLE N'EST PAS COMPATIBLE AVEC LA PRISE, FAITES CHANGER LA PRISE PAR UN ÉLECTRICIEN PROFESSIONNEL.

Cet apparéil est conçu pour fonctionner sur un circuit de 120 volts de tension nominale et il est muni d'une fiche mise à la terresemblable à celle illustrée au croquis A. Il est possible d'utiliser un adaptateur temporairesemblable à celui illustré aux croquis B et C pour raccorder cette prise à un réceptacle bipolaire comme illustré au croquis B, si une prise correctement mise à la terre n'est pas disponible. Utilisez cet adaptateur temporaire jusqu'à l'installation d'une prise correctement mise à la terre (croquis A) par un électricien professionnel. L'oreille ou la cosse rigide (ou un élémentsemblable) de couleur verte qui fait saillie de l'adaptateur doit être raccordée à une mise à la terre permanente comme le couvercle d'une boîte à prises correctement mise à la terre. À chacune des utilisations de l'adaptateur, il faut le fixer en place avec une vis métallique.

AU CANADA, L'UTILISATION D'UN ADAPTATEUR PROVISOIRE N'EST PAS AUTORISÉE PAR LE CODE CANADIEN DE L'ÉLECTRICITE. Assurez-vous que l'appareil est relié à une prise ayant la même configuration que la fiche. Aucun adaptateur ne devrait être utilisé avec cet apparéil.

MÉTHODES DE MISE À LA TERRE

CROQUIS A CROQUIS B CROQUIS C

RALLONGES

Lorsque vous passez l'aspirateur à une distance qui nécessite l'utilisation d'une rallonge, vous nevez utiliser un cordon de mise à la terre à 3 conducteurs de calibre ajustat pour assurer la sécurité et empêcher la perte de puissance et la surchauffe de l'appareil. Utilisez le tableau

A pour déterminer le calibre de fil AWG requis. Pour déterminer l'intensité nominale de votre apparéil, reportez-vous à la plaque située sur le capot du moteur. Avant d'utiliser l'appareil, inspectez le cordon d'alimentation pour déceler les fils desserrés ou exposés et les dommages d'isolation eventuels. Procedez à toutes les réparations et à tous les remplacements nécessaires avant d'utiliser votre apparéil. Utilisez uniquement les rallonges pour l'extérieur, à trois fils, munies de fiches de mise à la terre à trois broches et les prises de courant trois pôles qui acceptent la fiche de la rallonge. Lorsque vous utilisez cette aspirateur pour ramasser des liquides, assurez-vous que le branchement de la rallonge ne contacte pas le liquide.

RALLONGES (SUITE)

REMARQUE: LES DECHARGES STATIQUES SONT COURANTES DANS LES ENDROITS SECS OU LORSQUE L'HUMIDITE RELATIVE DE L'AIR EST FAIBLE. IL S'AGIT DE CONDITIONS TEMPORAIRES QUI N'AFFECTENT PAS L'UTILISATION DE L'APPAREIL. LA MEILLEURE SOLUTION POUR RÉDUIRE LA FREQUENCY DES DECHARGES STATIQUES DANS VÔTURE MAISON CONSISTE À HUMIDIFIER L'AIR À L'AIDE D'UN HUMIDIFICATEUR À POSER OU FIXE.

Tableau A

Tension	Longueur totale de la rallonge, en pieds
120V	25 50 100			150
Intensité nominale Plus Pas de Plus de	AWG (cabre américain normalisé de fils)
0 - 6	18	16	16	14
6 - 10	18	16	14	12
10 - 12	16	16	14	12
12 - 16	14	12	Non recommendé

DéBALLAGE

Sortir l'aspirateur et tous les accessoires de la boite en carton. Important : Ouvrir le couvercle de la cuve en poussant sur les verrous avec les pôces. Sortir ensuite tous les accessoires qui se trouvent dans la cuve.

ASSEMBLAGE

SYSTÉME À ROULETTEs

Suivez les instructions du système de roulettes fournies avec votre aspirateur.

RÉSERVOIR EN PLASTIQUE AVEC PATTES À ROULETTE

Vous trouverez quatre pattes à roulette, quatre roulettes et quatre vis avec votre aspirateur. Assemblez comme suit :

1. Alors que le cordon est debranché de la prise et que le couvercle du réservoir est enlevé, returnez le réservoir de sorte que le bas fait face vers le haut.
2. Tandis que l'avant du réservoir vous fait face, prenez les pattes à roulette marqueees de la lecture A et placez-les dans les fentes du cote avant gauche et arriere droit du réservoir, également marqueees par la lecture A. Fixez-les avec les vis fournies.

1. Prenez les pattes à roulette marquées de la lecture B et placez-les dans les fentes avant gauche et arrêté droit du réservoir également marquées par la lecture B. Fixez-les avec les vis fournies.

1. Si des rondelles plates sont comprises dans l'emballage de matériel, placez la rondelle sur la tige de la roulette avant d'installer les roulettes dans les pattes. REMARQUE: Les rondelles ne sont pas requises pour toutes les unités.

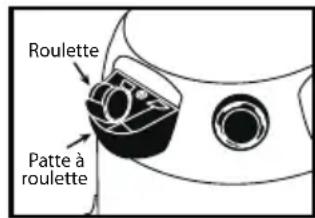

2. Insérez les roulettes dans les pattes à roulette en plaçant la tige de roulettes dans les orifices prévus à cette fin. Appliquez une pression et un mouvement de torsion jusqu'à ce que les roulettes s'enclenchent. Retournez le réservoir en position verticale.

ASSEMBLAGE (SUITE)

RÉSERVOIR DE PLASTIQUE AVEC PANIER ARRIÈRE SUR ROULETTEs

Voutrouvrez quatre roulettes, deux pattes à roulettes, un panier et quatre vis avec votre aspirateur pour déchets secs/humides.

Si vous panier sur roulettes ressemble à celui illustré à droite, assemblez-le comme suit :

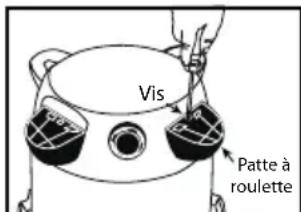

1. Alors que le cordon est debranchede la prise et que le couvercle du réservoir est enlevé, returnez le réservoir de sorte que le bas fait face vers le haut.
2. Insérez deux pieds à roulettes dans les fentes adjacentes à l'avant du réservoir. Fixez-les avec les vis fournies.
3. Prenez le panier et placez-le sur les fentes restantes à l'arrête du réservoir. Fixez-les avec les vis fournies.

1. Installé les roulettes dans les pattes et le panier en insérant les tiges des roulettes dans les orifices prévus à cette fin. Appliquez une pression et un mouvement de torsion jusqu'à ce que les roulettes s'enclenchent.

Si vous panier sur roulettes ressemble à celui illustré à droite, assemblez-le comme suit :

1. Alors que le cordon est debranché de la prise et que le couvercle du réservoir est enlevé, returnez le réservoir de sorte que le bas fait face vers le haut.

2. Prenez le panier et placez-les dans les fentes (à l'arrive du réservoir du cote opposé au drain). Fixez-les avec les vis fournies.

1. Tandis que le drain vous fait face, prenez la patte à roulette marquee de la lettuce A et placez-la dans la fente du cote gauche du réservoir, également marquee par la lecture A, puis fixez-la avec la vis fournie.

1. Prenez la patte à roulette marquee de la lecture B et place-la dans la fente du côte droit du réservoir, également marquee par la lecture B, puis fixez-la avec la vis fournie.

1. Si des rondelles plates sont comprises dans le jeu de montage, placez la rondelle sur la tige de la roulette avant d'installer les roulettes dans les pattes. REMARQUE: Les rondelles ne sont pas requises pour toutes les unités.

ASSEMBLAGE (SUITE)

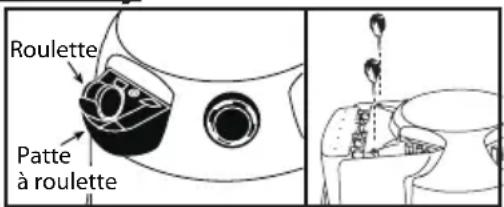

1. Installé les roulettes dans les pattes et le panier en insérant les tiges des roulettes dans les entrées prévues à cette fin. Appliquez une pression et un mouvement de torsion jusqu'à ce que les roulettes s'enclenchent.

RÉSERVOIR DE PLASTIQUE AVEC CHARIOT ARRIÈRE SUR ROULETTEs

Vous trouvez que quatre roulettes, deux pattes à roulettes, un chariot et quatre vis avec votre aspirateur pour déchets secs/humides. Certains appareils sont équipés d'un panier d'accessoires. Cette fonctionnalité n'est pas offerte de série sur tous les modèles.

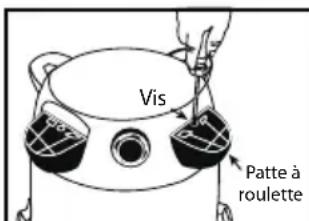

1. Alors que le cordon est debranché de la prise et que le couvercle du réservoir est enlevé, returnez réservoir de sorte que le bas fait face vers le haut.
2. Prenez le chariot arrirée sur roulettes, placez-le dans les fentes (à l'arrête du réservoir, à l'opposé du drain), puis fixez-le avec les vis fournies à cette fin.

1. Si des rondelles plates sont comprises dans le jeu de montage, placez la rondelle sur la tige de la roulette avant d'installer les roulettes dans les pattes et le chariot. REMARQUE: Les rondelles ne sont pas requises pour toutes les unités.

2. Insérez les roulettes dans la partie inférieure du chariot arrêt en plaçant la tige des roulettes dans les entrées prévues à cette fin. Appliquez une pression et un mouvement de torsion jusqu'à ce que les roulettes s'enclenchent.

1. Tandis que le drainage vous fait face, prenez la patte à roulette marquee de la dette A et placez-la dans la fente du cote gauche du réservoir, également marquee par la dette A, puis fixez-la avec la vis fournie.

1. Prenez la patte à roulette marquee de la lecture B et place-la dans la fente du côté droit du réservoir, également marquee par la lecture B, puis fixez-la avec la vis fournie.

1. Insérez les roulettes dans les pattes en plaçant la tige de roulettes dans les entrées prévues à cette fin. Appliquez une pression et un mouvement de torsion jusqu'à ce que les roulettes s'enclenchent.

1. Retournez le réservoir en position verticale.

2. Si un panier d'accessoires est fourni avec l'appareil, placez-le avec la surface courbe contre le réservoir sur l'ensemble du chariot arrêté sur roulettes Poussez vers le bas jusqu'à ce que le panier s'enclenché sur le chariot. Le panier n'est pas fourni avec tous les modèles.

ASSEMBLAGE (SUITE)

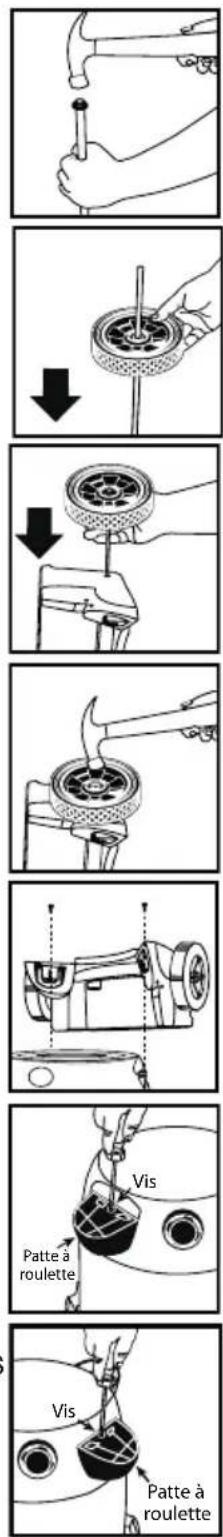

RÉSERVOIR DE PLASTIQUE AVEC PANIER ARRIÈRE

Vous trouvez deux roulettes, deux roues arriere, un essieu, un panier et quatre vis avec votre aspirateur. Assemblez comme suit :

1. Alors que le cordon est débranché de la prise et que le couvercle du réservoir est enlevé, returnez le réservoir de sorte que le bas fait face vers le haut.

2. Mettez l'essieu à la verticale sur une surface dure et martelez-y un ecrou borgne.

3. Placez une roue sur l'essieu et faites glisser sur l'écrou borgne. Assurez-vous que le côte plat de moyeu de roue est tourné vers l'extérieur.

4. Faites glisser l'essieu à travers les entrées prévues à cette fin dans le panier.

5. Faites glisser la roue restante sur l'essieu. Assurez-vous que les roues soient correctement positionnées. Martelez le deuxième écrou borgne.

6. Tandis que l'avant du réservoir vous fait face, prenez le panier et placez-le dans les fentes situées à l'arrière du réservoir. Sécurisez-le avec les vis fournies.

7. Prenez la patte à roulette marquee de la lecture A et place-la dans la fente du côte avant gauche du réservoir également marquee par la lecture A. Fixez-les avec les vis fournies.

8. Prenez la patte à roulette marquee de la lecture B et place-la dans la fente du cote avant droit du réservoir également marquee par la lecture B. Fixez-les avec les vis fournies.

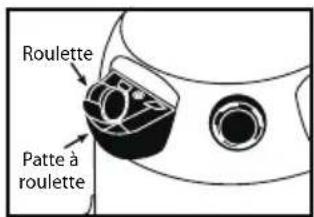

9. Si des rondelles plates sont comprises dans l'emballage de matériel, placez la rondelle sur la tige de la roulette avant d'installer les roulettes dans les pattes. REMARQUE: Les rondelles ne sont pas requises pour toutes les unités.

10. Insérez les roulettes dans les pattes à roulette en plaçant la tige de roulettes dans les entrées prévues à cette fin. Appliquez une pression et un mouvement de torsion jusqu'à ce que les roulettes s'enclenchent. Retournez le réservoir en position verticale.

ASSEMBLAGE (SUITE)

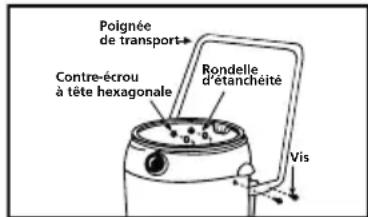

POIGNEE DE TRANSPORT

Si vous aspirateur est équipé d'une poignée de transport, assemblez-le comme suit :

1. Placez le réservoir en position verticale. Déployez les extrémites de la poignée de transport (pour éviter d'endommager le réservoir), tout en les plaçant sous les poignées laterales du réservoir.
2. Alignez les ouvertures dans la poignée de transport avec les ouvertures du réservoir. Fixez solidement avec les vis, rondelles et écrous fournis. Le côte en caoutchouc des rondelles doit être place contre la paroi interieure du réservoir pour empêcher une fuite ou une baisse de la performance.

PORTE-OUTIL

(Non standard avec tous les modèles)

Si vous appeareil est equipe d'un porte-outil, assemblez-le comme suit :

1. Placez le couvercle sur le réservoir. Placez avec le dos du couvercle du réservoir vous faisant face.
2. Prenez le porte-outil et place les onglets de ce dernier dans les fentes à l'arrête du couvercle du réservoir.

1. Appuyez jusqu'à ce que les languettes s'enclenchent en place Enlevez le couvercle du réservoir et reportez-vous à la section de configuration et le fonctionnement.

CONFIGURATION ET LE FONCTIONNEMENT

DANGER - Ce matériel comprend des pieces comme des interrupteurs, des

moteurs ou autres qui ont tendance à produit des arcs ou des étincelles qui peuvent provoquer une explosion. Ne ramassez pas de matières inflammables, combustibles ou chaudes. N'utilise pas à proximé de liquides ou de vapeurs explosives, car les apparèils électriques produits des arcs ou des étincelles peuvent provoquer un incendie ou une explosion. Ne pas utiliser dans les stations-service ou dans n'importe quel endroit où de l'essence est stockée ou distribuée.

1. Reportez-vous à la section d'installation et d'entretien du filtré pour vous assurer que les filtres adéquats à votre activités de nettoyage sont installés.
2. Replace the couvercle du réservoir. Verifie que chaque loquet ou serre-joint est fixé sur la surface relevante du couvercle du réservoir. Le non-respect de la consigne visant à securiser convenablement les loquets pourrait cause la libération du couvercle du réservoir.
3. Insérez l'extrémité du tuyau de l'appareil dans l'admission située sur la face avant du réservoir.

1. Attachez l'accessoire de nettoyage voulu sur l'extrémité accessoire du tuyau.
   REMARQUE: De nombreux outils plus utiles sont disponibles chez vous revendeur local ou sur le site Web Shop-VacMD.
2. Branchez le cordon dans la prise murale. Voitre aspirateur est pret a l'emploi.

Tous les aspirateurs Shop-Va dont il est fait reference dans ce Guide sont livres avec des accessoaires qui permettent d'aspirer des déchets secs et humides. Les accessoaires figurant dans cette page ne sont pas livres avec tous les aspirateurs.

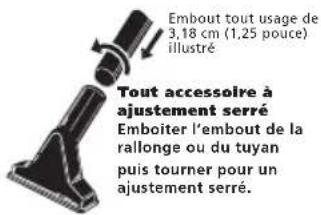

Embouts et accessoires

Tuyaux souples

TousCeuxajustementserre IntroduireI'embouttuyancouple dansla cuve et le tourn pourobtenir unajustement serre.

Rallonges

Toutes celles à ajustement serre
Emboiter les extrémites de deux
rallonges l'une dans l'autre et les
tournier pour un ajustement serre.

Embout principal de 35,56 cm (14 pouces) en plastique ABS Le verrouiller en place en faisant glisser les boutons rouges. Le coude est articulé.

Embout de 30,48 cm (12 pouces) de luxe

S'emboite et se désemboite.
Le coude pivote.

Brosse illustrée

Embout principal de 35,56 cm

(14 pouces) en métal

Glisser la brosse sur l'embout pour la verrouillon en place

Embout à sélecteur pour

deux surfaces

Selon les nettoyages à effectuer, les leviers permettant de contrôler la position de la brosse

TousCeuxaembout

<>

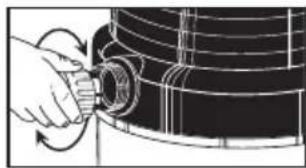

Introduire la bague du collier dans l'aspiration fillette de la cuve, puis la tourner. Ne serrez pas trop.

Rallonges verrouillables

Emboiter les extrémites de deux rallonges l'une dans l'autre jusqu'à ce que le bouton metallique soit verrouillé.

Extrémité de rallonge à écrou verroullable
Introduire l'emboute de la rallonge dans l'embout, puis tournier l'écrou.

INSTALLATION ET ENTRETIEN DU FILTR

Il existe un éventail de filtres pour votre aspirateur. Il existe des filtres de cage qui s'installent sur la face inférieure du couvercle de réservoir et des filtres de réservoir qui s'installent dans le réservoir. Les filtres sont regroupés en trois catégories. La filtration générale est utilisée pour les gros débris; tels que des copeaux de bois, des ongles et du gravier. La filtration moyenne est utilisée pour les débris moyens; tels que la saleté, le sable et la scirure de bois. La filtration fine est utilisée pour les fins débris; tels que la poussière de plâtre, les cendres froides et la poussière de ciment. Pour protéger le moteur de votre aspirateur, il importe que le filtre adéquat soit installé pour votre activités de nettoyage. LA FILTRATION LA PLUS EFFICACE POUR VOTRE ASPIRATEUR EST UN FILTRDE CAGE DE FILTRATION FIN AVEC UN FILTRE RÉSERVOIR FIN.

REMARQUE : Lorsque vous utilisez l'aspirateur pour ramasser la poussiere très fine, il sera nécessaire de vider le réserve et de nettoyer le filtré de la cage à intervalles plus féquents pour conserver une puissance optimale, ou d'ajouter un sac filtrant jetable.

RAMASSAGE DE DÉCHETS SECS

REMARQUE: N'utilisez jamais l'aspirateur pour ramasser des déchets secs sans qu'un filtré sec soit installé sur le support de couvercle. L'utilisation de l'aspirateur sans filtré provoquera le rejet de poussière du port du ventilateur et causera des dommages au moteur.

AVERTISSEMENT—DEBRANCHEZ TOUJOURS LA FICHE DE LA PRESE MURALE AVANT DE RETIRER LE COUVERCLE DU RÉSERVoir.

Suivez les instructions du filtré fournies avec votre aspirateur. Certains des filtres mentionnés ne sont pas livrés avec tous les aspirateurs. Des filtres supplémentaires sont disponibles chez vous revendeur local ou sur le site de Shop-Vac^MD.

INSTALLATION ET ENTRETIEN DU FILTRE (SUITE)

CARTOUCHE FILTRANTE

La cartouche filtrante peut être utilisé pour le ramassage de déchets secs et pour de petites quantités de déchets humides. L'installation est identique pour les deux. Lors du ramassage de poussière fine ou de poudres, un sac filtrant à haute efficacité doit être utilisé avec la cartouche filtrante.

1. Si un manchon de mousse est installé sur le support de couvercle, retirez-le en le faisant glisser de ce dernier. REMARQUE: Si la cartouche filtrante a ete utilise pour ramasser des dechets humides, elle doit etre nettoyee et sechee avant d'etre installee pour ramasser des dechets secs.
2. Alors que le couvercle du réservoir est renversé, glissez la cartouche filtrante vers le bas, sur le support de couvercle, et pousse jusqu'à ce que les joints du filtre reposent contre le couvercle.

1. Placez le porte-filtre dans la partie supérieure de la cartouche filtrante. Maintenez le couvercle du réservoir d'une main, puis tournez la poignée du porte-filtre dans le sens horaire pour serrer, verrouillant ainsi le filtre en place.

1. Pour-retirer le filtré afin de le nettoyer, maintenez le couvercle du réservoir puis tournez le portefiltre dans le sens antihoraire pour le desserrer et l'enlever.

1. Faites glisser la cartouche filtrante hors du support de couvercle.
2. Pour les cartouches filtrantes standards et les cartouches filtrantes Ultra-Web, nettoyez le filtrer en le secouant ou en brossant doucement l'excess de saleté. Les filtres très sales peuvent être nettoyés en les rincant à l'eau depuis l'intérieur du filtré. Séchez complètement (environ 24 heures).

Pour les cartouches filtrantes CleanStream MD résistant à l'abrasion, frappez l'extrémité contre une surface dure pour dégager les débris. Des débris supplémentaires peuvent être éliminés en les rincant à l'eau courante depuis l'extérieur du filtre. Evitez d'écraser l'intérieur du filtre. Laissez secher complètement après le lavage. IMPORTANT : NE PAS BROSSER. Ne pas laver le filtre avec des matériaux abrasifs ou frottier entre les plis. Cela pourrait endommager de façon permanente la capacité des filtres à stopper la poussière.

1. Vérifiez si le filtrte comporte des petits trou ou des petites déchirures. S'il n'y en a pas, réinstallé le filtrte. Pour éviter d'endommager votre aspirateur, n'utilise pas de filtrte responsable un trou ou une déchirure.

NOTE — Ce filtré est fabriqué avec du papier de toute première qualité et il est concu pour arrêter les petites particules de poussière. Il peut être utilisé pour aspirer les matières humides ou sèches. Un filtré sec doit être utilisé pour aspirer les matières sèches. Si vous utilisez votre aspirateur pour aspirer des matières sèches alors que le filtré est humide, le filtré se bouchera rapidement et il sera très difficile de le nettoyer. Il se peut que le filtré devienne sature lorsque vous ramassez de grandes quantités de liquide et un brouillard peut apparaitre dans l'air d'échéppement. À ce moment, vous devriez faire sécher ou replacer le filtré pour éliminer ceci. Veuillez manipuler le filtré avec prudence lorsque vous le déposez pour le nettoyer ou lorsque vous le reposez. Vérifiez le filtré pour vous assurer qu'il n'est pas déchiré et qu'il n'est pas percé de petits trous. Le moindre petit trou peut permettre à la poussière d'être envoyée par l'échéppement. N'utilisez pas un filtré s'il est percé ou déchiré. Remplacez-le immédiatement.

AVERTISSEMENT-CONSERVEZ LES FILTRES PROPRES. L'EFFICACITE DE L'ASPIRATEUR DEPEND GRANDEMENT DU FILTRE. UN FILTRE OBSTRUÉ POT PROVOQUER UNE SURCHAUFFE ET RISQUE D'ENDOMMAGER L'ASPIRATEUR. VERIFIEZ LE FILTRE RÉGULIERÉMENT ET REMPLACEZ-LE AU BESOIN.

INSTALLATION ET ENTRETIEN DU FILTRE (SUITE)

SAC FILTRANT JETABLE

Pour facilitier l'élimination des débris, utilisez un sac filtrant jetable conjointement avec la cartouche filtrante. Le sac n'est pas nécessaire pour le ramassage habituel de déchets secs. Lors du ramassage de poussières fines ou de poudres, un sac filtrant haute efficacité doit être utilisé avec la cartouche filtrante. REMARQUE: Pour une utilisation à sec uniquement.

Suivez les instructions qui se rapportent à votre aspirateur.

RÉSERVOIR AVEC DÉFLECTEUR D'ENTREE FIXE :

1. Assurez-vous que le cordon est débranché de la prise, que le couvercle du réservoir est enlevé et que le tuyau d'admission est débranché du réservoir.

2. Saisissez fermement le col de carton et faites glisser la protection en caoutchouc aussi loin que possible sur le raccord d'admission.

1. Lorsqu'il est fixé en place, développpez le sac filtrant et placez-le autour de l'intérieur du réservoir. RÉSERVOIR AVEC DÉFLECTEUR D'ENTREE AMOVIBLE :

2. Assurez-vous que le cordon est débranché de la prise, que le couvercle du réservoir est enlevé et que le tuyau d'admission est débranché du réservoir.

3. Retirez le déflecteur d'entrée du guide. REMARQUE: Le tuyau doit être enlevé avant le retrait du déflecteur d'admission.

1. Alors que l'ouverture du couvercle du réservoir, fait face à la gauche ou à la droite du sac filtrant, faites glisser le col du sac filtrant sur les encoches du déflecteur correspondant aux encoches du col du sac sur le déflecteur d'admission. Le sac ne s'adaptera correctement que dans un sens.

1. Faites glisser le déflecteur avec le sac filtrant fixé dans le guide de déflecteur.

1. Réinsérez le tuyau dans l'admission et serrez le contre-écrou. Lorsqu'il est fixé en place, développement le sac et placez-le autour de l'intérieur du réservoir.
2. REMARQUE : Lorsque vous enlevez le sac filtrant du réservoir, enlevez le déflecteur d'admission du col du sac filtrant et réinstallé-le dans le guide de déflecteur. Le déflecteur d'admission doit toujours être en place pour tout type de nettoyage.

AVERTISSEMENT-POUR LE RAMASSAGE DES POUSSIÈRES FINES ET DES POUUDRES

Lorsque you utilisez l'aspirateur pour ramasser des poussieres fines ou des poudres de tous types (p. ex. platre, poussiere de cloisons sèches, cendres froides, poussiere de béton, etc.), you nece utiliseur un sac filtré à haute efficacité pour cloisons sèches. Lorsque you utilisez l'aspirateur pour ramasser les poussières et les débris menagers ordinaires, you pouze utiliser des sacs filtres jetables standards à usage menager.

RAMASSAGE DE DÉCHETS HUMIDES

1. Notre aspirateur peut être utilisé pour ramasser des déchets humides. Retirez TOUTES les saletés et TOUS les débris se trouvant dans le réservoir. Enlevez tous les filtres pour déchets secs, y compris le sac

INSTALLATION ET ENTRETIEN DU FILTRE (SUITE)

filtrant, de l'aspirateur.

1. Une cartouche filtrante propre peut être utilisée pour ramasser de petites quantités de liquide. Pour utiliser la cartouche filtrante; suivez les instructions de ramassage de déchets secs.
2. Pour aspirer de grandes quantités de liquide, utilisez un manchon de mousse. Si un manchon de mousse n'est pas livré avec l'appareil, vous pouvez en acheter un chez cette revendeur local, sur le site de Shop-Vac^MD ou en communiquant avec le service à la clientèle de Shop-Vac^MD. Pour utiliser le manchon de mousse; suivez les instructions de la présente section.
3. Si le filtr se sature au cours du ramassage de déchets humides, il se peut que de la brume se forme dans l'air d'échémpement ou que des gouttes de liquide apparaissent autour du couvercle du réservoir. Si cela se produit, retirez le filtr et laissez-le sécher, ou remplacez-le par un autre filtré sec.
4. Éteignez l'appareil immidiatement après avoir terminé un ramassage de déchets humides ou lorsque le réserve est plein et prét à être vidé. Lorsque le réserve est plein, l'aspiration est considérablement réduite. Pour de plus amples renseignements, reportez-vous à la section d'arrêt automatique de l'aspiration. Soulevez le tuyau pour evacuer l'excess de liquide du réserve. Suivez les instructions de la section de vidange des déchets liquides.
5. Avant de ranger l'aspirateur ou de l'utiliser pour ramasser des déchets secs, nettoyez et sechez l'intérieur du réservoir, ainsi que la partie inférieure du couvercle du réservoir. Nettoyez les filtres et laissez-les sécher complètement.
6. Les accessoires de ramassage de déchets secs doivent être lavés régulièrement, sur tout après avoir ramassé des articles mouillés et collants dans la cuisine. Ceci peut être fait avec une solution d'eau chaude et de savon.

MANCHON DE MOUSSE

1. Alors que le couvercle du réservoir est renversé, glissez le manchon de mousse vers le bas, sur le support de couvercle, et tirez jusqu'à ce que le manchon de mousse recouvre complètement le support de couvercle.
2. Pour nettoyer le manchon de mousse, faites-le glisser hors du support de couvercle. Secouez l'excedent de saleté du manchon de mousse en effectuant un mouvement rapide de haut et en bas.
3. Maintenez le manchon en mousse sous l'eau courante pendant quelques minutes pour le laver. Un lavage à l'eau n'est pas toujours nécessaire, cela dépend de l'état du filtré.
4. Verifiez si le filtrte comporte des déchirures. Si vous en trouvez, remplacez-le par un nouveau filtré.

CHARACTERISTIQUE DE LA SOUFFLEUSE

Votre aspirateur peut etre utilise comme un puissant souffleur. Pour utiliser la fonction de souffleuse, nettoyez le tuyau de tout débris ou de toute obstruction.

Pour aspirateurs avec couvercle d'ouverture du souffleur (cette fonctionnalite n'est pas offerte de série sur tous les modèles), dévisse le couvercle de l'ouverture du souffleur situé à l'arrière du couvercle du réservoir. Pour empêcher de le perdre, le couvercle de l'ouverture du souffleur est équipé d'une sangle de retenue. REMARQUE : Pour assurer un rendement optimal lors de l'utilisation de l'aspirateur, retirez le couvercle de l'ouverture du souffleur.

Insérez l'extrémité apparéil du tuyau dans l'admission dans l'ouverture du souffleur situé à l'arrête du couvercle du réservoir.

Tournez légerement l'extrémité du tuyau pour serrer le raccordement. En raison de la puissant force de l'air lors de l'utilisation de certains accessoires, il faut être prudent lors de l'utilisation d'un souffleur.

AVERTISSEMENT-PORTEZ TOUJOURS UNE PROTECTION OCULAIRE

POUR EMPECHER LES PIERRES OU LES DÉBRIS D'ATTEINDRE, PAR PROJECTION DIRECTE OU RICOCHET, LES YEUX OU LE VISAGE, CE QUI RISQUE DE SE SOLDER PAR DES BLESSURES GRAVES.

VIDANGE DES DÉCHETS LIQUIDES DU RÉSERVOIR

Pour vider les déchets liquides du réservoir, returnez l'aspirateur et débranchez la fiche de la prise murale. Suivez les instructions qui se rapportent à votre aspirateur.

SANS DRAIN DE RÉSERVOIR

Retirez le couvercle du réservoir et déposez les déchets liquides dans un drain approprié. Utilisez les poignées de transport latères pour soulever l'aspirateur lors de la vidange du réservoir dans des drains qui sont situés au-dessus du sol. Dès que le réservoir est vide, remettez le couvercle dans sa position initiale.

AVEC DRAIN DE RÉSERVOIR

Retirez le bouchon de vidange et déposez les déchets liquides dans un drain approprié. Utilisez les poignées de transport laterales pour soulever l'aspirateur lors de la vidange du réservoir dans des drains qui sont situés au-dessus du sol. Dès que le réservoir est vide, remettez le bouchon de vidange dans sa position initiale.

ARRÉT AUTOMATIQUE DE L'ASPIRATION

L'aspirateur est doté d'une fonction d'arrêt automatique qui s'actionne lors de l'aspiration de liquides. Au fur et à mesure que le niveau de liquide s'éleve dans le réservoir, un flotteur interne s'éleve jusqu'à atteindre un joint à l'admission d'air du moteur qui bloquera l'effet de suction. À ce moment, le moteur émettra un signal sonore plus strident que normal et la puissance d'aspiration chutera radicalement. Dans ce cas, éteignez l'appareil immidiatement. Le non respect de cette consigne après que le flotteur ait bloqué l'aspiration provoquera de lourds dommages au moteur. Pour poursuivre le travail, videz d'abord les résidus liquides du réservoir comme décrit dans le paragraphe précédent.

REMARQUE: SI L'APPEARIL BASCULE PAR ACCIDENT, L'ASPIRATEUR POURRAIT PERDRE DE SA PUISSANCE DE SUCCION. DANS CE CAS, ÉTEIGNEZ L'APPEARIL ET REMETTEZ L'ASPIRATEUR EN POSITION VERTICALE. LE FLOTTEUR RETOURNERA ALORS À SA POSITION NORMALE ET VOUS POURREZ POURSUIVRE VOITE TRAVAIL.

LUBRIFICATION

Aucune lubrication n'est nécessaire. En effet, le moteur est muni de roulements graissés à vie.

RANGEMENT

Avant de rangerYOUR aspirateur,le reservoir doit etre videtnettoy. Ne jamais laisser de liquide reposer dans la cuve d'un aspirateur pendant de longues periodes.L'aspirateur doitetre entropes a l'intérieur.

ENTRETIEN

Ne jamais essayer de proceeder a d'autres entretiens sur ces aspirateurs pour dechets secs et humides Shop-Vac^MD que ceux stipulés dans ce Guide. Pour toute autre intervention, déchets à un centre de réparation/agreed Shop-Vac^MD.

DéPANNAGE

PROBLÈME CAUSES POSSIBLES SOLUTION
Des pièces ou des accessoires manquent	1. Ils sont emballés dans la cuve. 1.	Vérifier dans la cuve
L'aspirateur ne 1. Le démarre pas prise2. l'interrupteur est à la clentèle de Shop-Vac3. Le moteur est dédicteux à la clentèle de Shop-Vac	Le courant ne parvient pas à la 1. Vérifier l'acciviée de courantdéfectieux 2. Communiquez avec le serviceentèle de Shop-Vac3. Communiquez avec le serviceMD	MD
De la poussière s'échappe par la il sortie d'air3. Le filtré est colmaté ou bien la poussière est trop fine4. Le filtré ne fonctionne pas	1. Le filtré n'est pas posé ou bien est mal posé2. Le filtré est endommagé3. En utiliser un plus efficace	1. Le poser comme il faut2. Le replacer
Perte d'aspiration est desserrée2. Le filtré est colmaté3. La cuve est pleine4. Le tuyau couple est troué	4. Le nettoyer ou le remplaçer	1. La serrer
Décharges statiques2. L'humidité relative trop bassede l'aspirateur.	1. L'atmosphère est s'est che (dans la mesure duutiliser un humidificateur àinstallation fixe ou 2. Cette situation eststtemporaire et n'affectora pas	1. Ajouter de l'humidité dans l'airpossible,installer àà console).2. Une situation estestemporaire‘utilisation

AVERTISSEMENT - SI L'UNE DES PIECES DU BOITIER DU MOTEUR SE DETACHE OU CASSE, ExPOSANT LE MOTEUR OU AUTRE COMPOSANT ELECTRIQUE, ARRÊTEZ IMMÉDIATEMENT LE FONCTIONNEMENT DE L'ASPIRATEUR POUR EVITER DE CAUSER DES BLESSURES OU D'ENDOMMAGER DAVANTAGE L'ASPIRATEUR. LES RÉPARATIONS DEVRAIENT ÉTRE EFFECTUÉES AVANT DE REUTILISER L'ASPIRATEUR.

GARANTIE D'UN UN (1) AN DES ASPIRATEURS Å

USAGE INDUSTRIEL ET COMMERCIAL

Garantie limitée de un (1) an

L'aspirateur Shop-Vac^MD livre dans cet emballage est garantit par Shop-Vac^MD Corporation pendant un (1) an à compter de sa date d'achat. Shop-Vac^MD Corporation s'engage à réparer ou à remplaçer remplaçer gratuitement les pieces de tous les produits qui se révéleraient défectieux suite à un défaut de matériel ou de fabrication. Si ce produit est utilisé à a des fins de location, il n'est couvert que pendant de 90 jours par une garantie limitée. CETTE GARANTIE NE COUVRE PAS LES ACCESSOIRES. Shop-Vac^MD n'assume aucune responsabilité des dommages ou d'un manque de rendement causés par une mauvaise utilisation ou une manipulation imprudente ou si des réparations ou des modifications ont été apportées par d'autres ou si d'autres ont essayé de partager à des réparations ou à des modifications. La date d'achat est requise comme preuve. Cette garantie vous confère des droits spécifiques auxquels peuvent s'ajouter d'autres droits variant d'un état ou d'une province à l'autre.

Clients des États-Unis : pour tout dépannage du produit, contactez le Service à la clientèle de Shop-Vac Corporation en composant le 570 326-3557 ou allez à www.shopvac.com/support. Visitez notre site Web pour consulter le diagramme des pieces de votre apparreil.

Clients du Canada : pour tout dépannage du produit, renvoyez l'aspirateur au complet (frais prépayés), au centre de service Shop-Vac^MD agreeé le plus pres de chez vous. Visitez www.shopvac.ca pour consulter la liste complète des centres de service agrées situés pres de chez vous.

Clients du Mexique : pour la réparation du produit, consultez les documents fournis avec l'unité.

SHOP-VAC CORPORATION

Brevets délivrés et en instance.

© Shop-Vac Corporation, 2014. Tous droits réservés.

shop-vac

Serie:

QPL

92

14RT

MANUAL DEL USUARIO

Para uso commercial/industrial ASPIRADORA PARA LIQUIDOS/SOLIDOS

Descripción
