5987400 - Aspirateur Shop-Vac - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur pour déchets secs et humides (Wet/Dry Vacuum)
Marque	Shop-Vac
Modèle	5987400
Usage	Domestique et dans les entrepôts
Alimentation	120 V, 60 Hz (circuit nominal 120 V)
Filtres principaux	Filtre à cartouche réutilisable, manchon en mousse, sac filtrant jetable (pour déchets secs)
Fonctions	Aspiration de déchets secs et humides, fonction soufflerie
Arrêt automatique de succion	Oui, pour le ramassage de liquides (flotteur interne)
Tuyau flexible	Oui, avec raccord couple
Rallonges	Oui (non standard sur tous les modèles)
Suceur brosse/raclette	Oui, pour embout de 14 po (35,56 cm)
Roulettes	Oui, plusieurs configurations d'assemblage selon le modèle
Porte-accessoires	Oui (non standard sur tous les modèles)
Cordon d'alimentation	Avec supports de rangement sur le couvercle
Mise à la terre	Obligatoire (fiche et cordon de mise à la terre)
Garantie	5 ans usage ménager, 90 jours usage commercial
Entretien	Nettoyage régulier des filtres et de la cuve ; laver les accessoires après usage humide
Lubrification	Aucune nécessaire (paliers moteur lubrifiés à vie)
Entreposage	À l'intérieur, cuve vidée et nettoyée
Accessoires inclus	Tuyau flexible, rallonges, suceur brosse/raclette, roulettes, porte-accessoires (selon modèle)
Pays d'origine	États-Unis (marque Shop-Vac Corporation)

FOIRE AUX QUESTIONS - 5987400 Shop-Vac

Comment utiliser l'aspirateur pour des déchets humides ?

Pour aspirer des liquides, retirez tous les filtres secs et installez un filtre à cartouche propre. Pour de grandes quantités, vous pouvez retirer le filtre à cartouche et utiliser un manchon en mousse. Assurez-vous que la cuve est vide et que le bouchon de vidange est en place. L'arrêt automatique de succion coupera l'aspiration lorsque la cuve est pleine.

Que faire si l'aspiration faiblit ?

Vérifiez d'abord si le filtre est obstrué : brossez-le ou remplacez-le. Inspectez également le tuyau flexible et les rallonges pour détecter des obstructions. Assurez-vous que tous les raccords sont bien serrés pour éviter les fuites d'air.

Comment nettoyer le filtre à cartouche ?

Retirez le filtre à cartouche en dévissant le dispositif de retenue. Secouez-le ou brossez-le pour enlever l'excès de saleté. Vous pouvez le rincer à l'eau (de l'intérieur vers l'extérieur) et le laisser sécher complètement (environ 24 heures) avant de le réinstaller. Ne le lavez pas en machine.

Comment installer le manchon en mousse ?

Débranchez l'appareil et retirez le couvercle. Placez le manchon en mousse sur le logement du couvercle en le faisant glisser jusqu'à ce qu'il recouvre complètement le logement. Pour le ramassage de déchets secs, placez le filtre réutilisable par-dessus le manchon et fixez-le avec l'anneau de montage.

Puis-je utiliser l'aspirateur comme souffleur ?

Oui, votre aspirateur peut être utilisé en souffleur. Insérez l'extrémité du tuyau flexible dans la sortie de soufflerie à l'arrière de l'appareil et tournez pour serrer. Portez toujours des lunettes de protection pour éviter les projections.

Comment vider la cuve après avoir aspiré des liquides ?

Arrêtez le moteur et débranchez l'appareil. Retirez le couvercle ou utilisez le bouchon de vidange (selon le modèle) pour évacuer le liquide dans un drain adapté. Nettoyez l'intérieur de la cuve régulièrement.

Que signifie l'arrêt automatique de succion ?

Lorsque la cuve est pleine de liquide, un flotteur interne se soulève et bloque l'admission du moteur, ce qui réduit fortement l'aspiration et émet un bruit plus aigu. Arrêtez immédiatement l'appareil pour éviter d'endommager le moteur, puis videz la cuve.

Comment assembler les roulettes ?

L'assemblage dépend du modèle. En général, retournez la cuve, insérez les tiges des roulettes dans les trous prévus et appuyez en tournant jusqu'à l'encliquetage. Pour les modèles avec pieds de roulettes, fixez d'abord les pieds avec les vis fournies, puis insérez les roulettes.

Quelle est la garantie de cet aspirateur ?

Shop-Vac offre une garantie de 5 ans pour un usage ménager normal, contre tout défaut de fabrication ou de main-d'œuvre. Pour un usage commercial ou de location, une garantie limitée de 90 jours s'applique. Conservez la preuve d'achat.

Puis-je utiliser une rallonge électrique ?

Oui, mais utilisez une rallonge à trois fils avec mise à la terre et un calibre adapté (voir tableau dans le manuel). Assurez-vous que la rallonge ne soit pas en contact avec des liquides. Déroulez complètement la rallonge pour éviter la surchauffe.

MODE D'EMPLOI 5987400 Shop-Vac

Lisez attentivement les instructions sur la sécurité avant d'utiliser cet apparéil. Conserve ce manuel pour vous y reporter ultérieurement.

IATENCIón!

N'utilisez jamais cet aspirateur en presence de vapeurs ou de matieres inflammables. Les appareils electriques produit des arcs ou des etin celles qui peuvent causeur un incendie ou une explosion. NE JAMAIS FAIRE FONCTIONNER SANS SURVEILLANCE!

IPELIGRO!

Manuel d'utilisation

Veuillez dire avant d'utiliser l'aspirateur.

Manual del usuario

Por favor lea estamanualantesdeusarlaaspiradora.

Wet/Dry Vacuum

Aspirateur pour déchets secs et humides

Pourutilisationdomestiqueoudans lesentrepots

Brevets délivrés et en instance.

© Shop-Vac Corporation, 2017. Tous droits réservés.

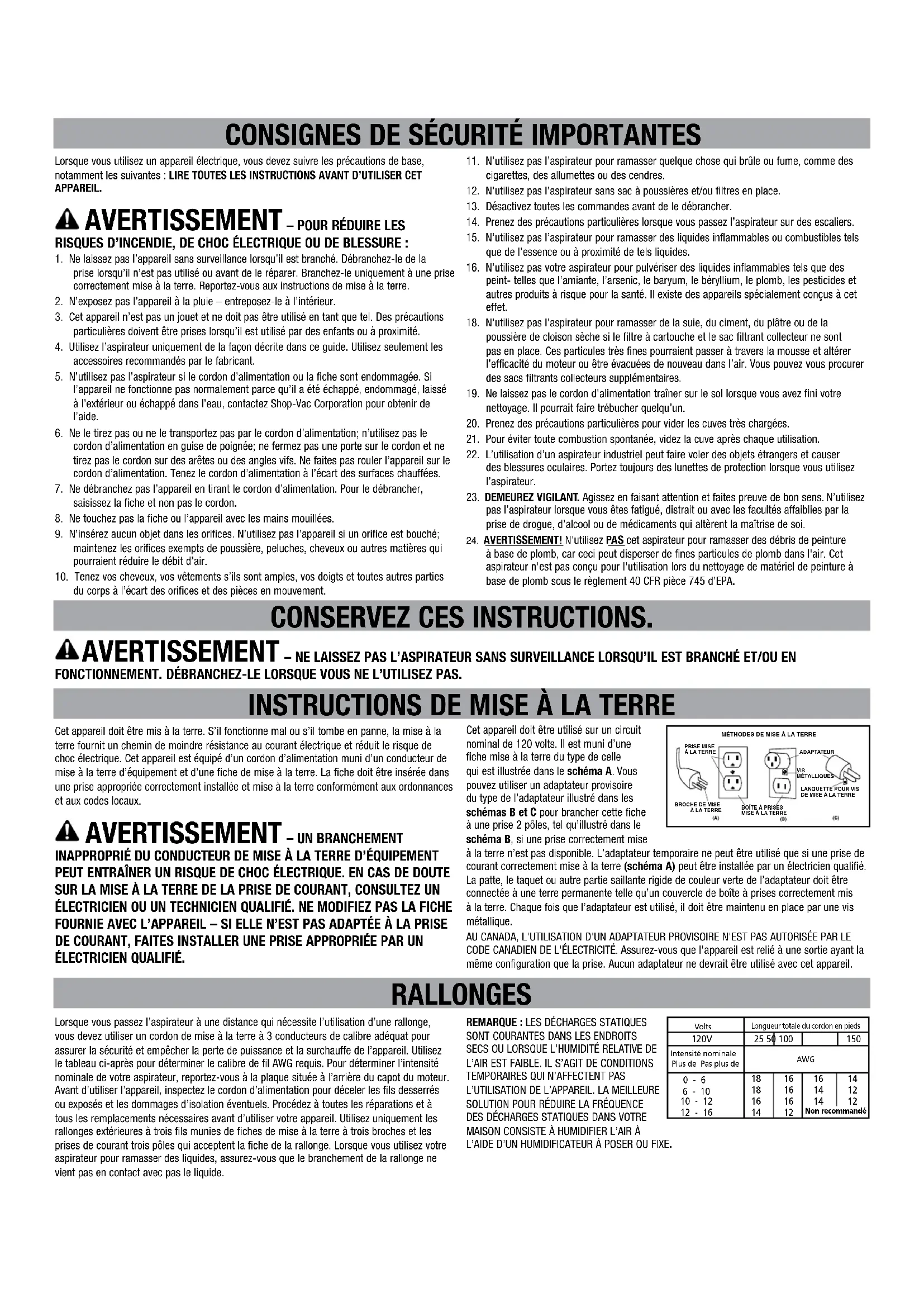

Lorsque vous utilisez un appeareil électrique, vous devez suivre les précautions de base, notamment les suivantes : LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL.

A VERTISSEMENT -POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE :

1. Ne laïsez pas l'apparéil sans surveillance lorsqu'il est branché. Débranchez-le de la prise lorsqu'il n'est pas utilisé ou avant de le réparer. Branchez-le uniquement à une prise correctement mise à la terre. Reportez-vous aux instructions de mise à la terre.
2. N'exposez pas l'appareil à la pluie - entreposeze-le à l'intérieur.
3. Cet apparéil n'est pas un jouet et ne doit pas être utilisé en tant que tel. Des précautions particulières doivent être prises lorsqu'il est utilisé par des enfants ou à proximé.
4. Utilisez l'aspirateur uniquement de la façon décrite dans ce guide. Utilisez seulement les accessoires recommendés par le fabricant.
5. N'utilissez pas l'aspirateur si le cordon d'alimentation ou la fiche sont endommagée. Si l'appareil ne fonctionne pas normalement parce qu'il a été échépé, endommagé, liase à l'extérieur ou échépé dans l'eau, contactez Shop-Vac Corporation pour obtenir de l'aide.
6. Ne le tirez pas ou ne le transportez pas par le cordon d'alimentation; n'utilise pas le cordon d'alimentation en guiste de poignee; ne fermez pas une porte sur le cordon et ne tirez pas le cordon sur des arêtes ou des angles vifs. Ne faites pas rouler l'appareil sur le cordon d'alimentation. Tenez le cordon d'alimentation à l'écart des surfaces chauffées.
7. Ne débranchez pas l'appareil en tirant le cordon d'alimentation. Pour le débrancher, saisissez la fiche et non pas le cordon.
8. Ne touchez pas la fiche ou l'appareil avec les mains mouillées.
9. N'insérez aucun objet dans les orifices. N'utilise pas l'appareil si un orifice est bouché; maintenez les orifices exempts de poussière, peluches, cheveux ou autres matières qui pourrait réduire le débit d'air.

10. Tenez vos cheveux,vos veteements sils sont amples,vos doigts et toutes autres parties du corps a I'ecart des orifices et des pièces en mouvement.

11. N'utilise pas l'aspirateur pour ramasser quelque chose qui brule ou fume, comme des cigarettes, des allumettes ou des cendres.

12. N'utilisez pas l'aspirateur sans sac à poussieres et/ou filtres en place.
13. Désactivez toutes les commandes avant de le débrancher.
14. Prenez des précautions particulières lorsque vous passiez l'aspirateur sur des escaliers.
15. N'utilise pas l'aspirateur pour ramasser des liquides inflammables ou combustibles tels que de l'essence ou a proximite de tels liquides.
16. N'utilise pas votre aspirateur pour pulveriser des liquides inflammables tels que des peint- telles que I'amiante, I'arsenic, le baryum, le beryllium, le plomb, les pesticides et autres produits a risque pour la santé. Il existe des appeareils specialement concus a cet effet.
17. N'utilise pas l'aspirateur pour ramasser de la suite, du ciment, du platre ou de la poussière de cloison seché si le filtre à cartouche et le sac filtrant collecteur ne sont pas en place. Ces particules très fines pouraient passer à travers la mousse et ALTERER l'efficacité du moteur ou être evacuées de nouveau dans l'air. Vous pouvez vous procurre des sacs filtrants collecteurs supplémentaires.
18. Ne laissiez pas le cordon d'alimentation trainer sur le sol lorsque vous avez fini votre nettoyage. Il pourrait faire trèbucher celui'un.
19. Prenez des précautions particulières pour vider les cuves très chargées.
20. Pour éviter toute combustion spontanée, videz la cuve après chaque utilisation
21. L'utilisation d'un aspirateur industriel peut faire voler des objets étrangers et causer des blessures oculaires. Portez toujours des lunettes de protection lorsque vous utilisez l'aspirateur.
22. DEMEUREZ VIGILANT. Agissez en faisant attention et faites preuve de bon sens. N'utilise pas l'aspirateur lorsque vous est fatigué, distrustait ou avec les facultés affaiblies par la prise de droque, d'alcool ou de médicaments qui allerent la maitrise de soi.
23. AVERTISSEMENT! N'utilise PAS cet aspirateur pour ramasser des débris de peinture à base de plomb, car ceci peut disperser de fines particules de plomb dans l'air. Cet aspirateur n'est pas conscience pour l'utilisation lors du nettoyage de matériel de peinture à base de plomb sous le règlement 40 CFR pierce 745 d'EPA.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT - NE LAISSEZ PAS L'ASPIRATEUR SANS SURVEILLANCE LORSQU'IL EST BRANCHÉ ET/OU EN FONCTIONNEMENT. DÉBRANCHÉZ-LE LORSQUE VOUS NE L'UTILISEZ PAS.

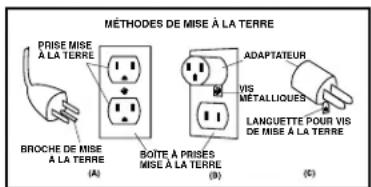

INSTRUCTIONS DE MISE À LA TERRE

Cet apparéil doit être mis à la terre. S'il fonctionné mal ou s'il tombe en panne, la mise à la terre fournit un chemin de moindre résistance au courant électricité et réduit le risque de choc électric. Cé apparéil est équipé d'un cordon d'alimentation muni d'un conducteur de mise à la terre d'équipement et d'une fiche de mise à la terre. La fiche doit être insérée dans une prise appropriée correctement installée et mise à la terre conformément aux ordonnances et aux codes locaux.

AVERTISSEMENT - UN BRANCHEMENT INAPPROPRIÉ DU CONDUCTEUR DE MISE À LA TERRE D'ÉQUIPEMENT PEUT ENTRainer UN RISQUE DE CHOC ÉLECTRIQUE. EN CAS DE DOUTE SUR LA MISE À LA TERRE DE LA PRISE DE COURANT, CONSULTEZ UN ÉLECTRIÇEN OU UN TECHNIÇEN QUALIFIÉ. NE MODIFIEZ PAS LA FICHE FOURNIE AVEC L'APPAREIL - SI ELLE N'EST PAS ADAPTÉE À LA PRISE DE COURANT, FAITES INSTALLER UNE PRISE APPROPRIÉE PAR UN ÉLECTRIÇEN QUALIFIÉ.

Cet apparéil doit être utilisé sur un circuit nominal de 120 volts. Il est muni d'une fiche mise à la terre du type de celle qui est illustrée dans le schéma A. Vous pouvez utiliser an adaptateur provisoire du type de l'adaptateur illustré dans les schémas B et C pour branchier cette fiche à une prise 2 pôles, tel qu'illustré dans le schéma B, si une prise correctement mise

a la terre n'est pas disponible. L'adaptateur temporaire ne peut ettre utilise que si une prise de courant correctement mise a la terre (scheme A) peut etre installee par un elecricien qualifie La patte, le taquet ou autre partie saillante rigide de couleur verte de I'adaptateur doit etre connectee a une terre permanente telle qu'un couvercle de boite a prises correctement mis a la terre. Chaque fois que I'adaptateur est utilisé, itoit etre maintainu en place par une vis metallique.

AU CANADA, L'UTILISATION D'UN ADAPTATEUR PROVISOIRE N'EST PAS AUTORISÉE PAR LE CODE CANADIEN DE L'ÉLECTRICité. Assurez-vous que l'appareil est relié à une sortie ayant la même configuration que la prise. Aucun adaptateur ne devrait être utilisé avec cet apparéil.

RALLONGES

Lorsque vous passez l'aspirateur à une distance qui nécessite l'utilisation d'une rallonge, vous nevez utiliser un cordon de mise à la terre à 3 conducteurs de calibre ajusté pour assurer la sécurité et empêcher la perte de puissance et la surchauffe de l'appareil. Utilisez le tableau ci-après pour déterminer le calibre de fil AWG requis. Pour déterminer l'intensité nominale de votre aspirateur, reportez-vous à la plaque située à l'arrière du capot du moteur. Avant d'utiliser l'appareil, inspectez le cordon d'alimentation pour déceler les fils desserrés ou exposés et les dommages d'isolation eventuels. Procedez à toutes les réparations et à tous les remplacements nécessaires avant d'utiliser votre appareil. Utilizez uniquement les rallonges extérieures à trois fils munies de fiches de mise à la terre à trois broches et les prises de courant trois pôles qui acceptent la fiche de la rallonge. Lorsque vous utiliser cette aspirateur pour ramasser des liquides, assurez-vous que le branchement de la rallonge ne vient pas en contact avec pas le liquide.

REMARQUE: LES DÉCHARGES STATIQUES SONT COURANTES DANS LES ENDROITS SECS OU LORSQUE L'HUMIDITE RELATIVE DE L'AIR EST FAIBLE. IL S'AGIT DE CONDITIONS TEMPORAIES QUI N'AFFECTENT PAS L'UTILISATION DE L'APPAREIL. LA MEILLEURE SOLUTION POUR RÉDUIRE LA FREQUENCY DES DÉCHARGES STATIQUES DANS VOITRE MAISON CONSISTE À HUMIDIFIER L'AIR À

L'AIDE D'UN HUMIDIFICATEUR A POSER OU FIXE.

Volts	Longueur totale du cordon en pieds
120V	25 50	100		150
Intensité nominalePlus de Pas plus de	AWG
0 - 6	18	16	16	14
6 - 10	18	16	14	12
10 - 12	16	16	14	12
12 - 16	14	12	Non recommendé

DEBALLAGE ET ASSEMBLAGE

1. Tirez les verrous du couvercle vers l'extérieur, retirez le couvercle de la cuve et tous les accessoires expediés dans la cuve.
2. Fixez le système de roulettes conformément aux instructions et aux illustrations containues dans ce manuel.
3. Avant de REPLACER le couvercle de la cuve, reportez-vous à la rubrique. Ramassage de déchets secs ou de déchets humides de ce manuel afin de vous assurer que les filtres appropriés à votre travail de nettoyage sont installés sur votre apparéil.
4. Remplacez le couvertre du réservoir et appuyez sur chaque verrou avec votre pouce jusqu'à ce qu'il s'encliquette en place. Assurez-vous que tous les verrous du couvertre sont solidement fixés.
5. Insérez l'extrémité du tuyau couple de l'appareil dans l'orifice d'admission de la cuve. Tournez-la légarement pour serrer le raccord (Figure A).
6. Branchez les rallonges (non standard sur tous les modèles) à l'extrémité de l'accessoire du tuyau couple. Tournez-les légèrement pour serrer le raccord (Figure A).
7. Fixez l'un des accessoires de nettoyage (selon vos besoines de nettoyage) auxSouple.Tourmez-le légèrement pour serrer le raccord (Figure A).
8. Branchez le cordon d'alimentation dans la prise murale. Voitre aspirateur est pret a etre utilisé.

Tous les appareils ne sont pas équipés du même système de roulettes. Suivez les instructions qui s'appliquent à votre apparéil spécifique.

Sans pieds de roulettes

Quatre roulettes (Figure 1) sont comprises avec toute aspirateur pour déchets secs et humides.

Assemblez-les comme suit :

1. Tandis que le cordon d'alimentation est débranché de la prise de courant et le couvercle de la cuve est retire, returnez la cuve de façon à ce que la base soit orientée vers le haut.
2. Insérez les roulettes dans la base de la cuve en plaçant la tige de roulette dans les trous prévus à cet effet. Appuyez et tournez jusqu'à ce que les roulettes s'encliquettent en place (Figure 2).
3. Remettez la cuve a l'endetroit.

Avec pieds de roulettes

Si vos pieds de roulettes sontsemblables à ceux illustrés à la Figure 3, suivez ces instructions.

Quatre pieds de roulettes (Figure 3), quatre roulettes (Figure 4) et quatre vis sont compris avec votre aspirateur pour déchets secs et humides. Assemblez-les comme suit :

1. Tandis que le cordon d'alimentation est débranché de la prise de courant et le couvercle de la cuve est retiret, rétourne la cuve de façon à ce que la base soit orientée vers le haut.
2. Retirez toute sangle attachant les pieds de roulettes ensemble.
3. Tandis que I'avant de I'orifice d'admission vous fait face, saisissez les pieds de roulettes désignés par la lecture A (Figure 5) et insérez la tige du pied de roulette dans les trouss avant gauche et arrrière droit de la cuve également désignés par la lecture A (Figure 6). Assurez-vous que les pieds de roulettes sont complètement insérés dans la base de la cuve et fixez-les à l'aide des vis fournies (Figure 7).
4. Saisissez les pieds de roulettes désignés par la lecture B (Figure 8) et inséréz la tige du pied de roulette dans les trous avant droit et arrêté gauche de la cuve égalément désignés par la lecture B (Figure 9). Assurez-vous que les pieds de roulettes sont complètement insérés dans la base de la cuve et fixez-les à l'aide des vis fournies (Figure 10).
5. Insérez les roulettes dans les pieds en plaçant la tige de roulette dans les trous prévus à cet effet. Appuyez et tournez jusqu'à ce que les roulettes s'encliquettent en place (Figure 11).
6. Remettez la cuve a l'endetroit.

3

4

5

6

7

8

9

Si vos pieds de roulettes sontsemblables à ceux illustrés à la Figure 12, suivez ces instructions.

Quatre pieds de roulettes (Figure 12), quatre roulettes (Figure 13) et quatre vis sont compris avec votre aspirateur pour déchets secs et humides. Assembliez-les comme suit :

1. Tandis que le cordon d'alimentation est débranché de la prise de courant et le couvercle de la cuve est retire, returnez la cuve de façon à ce que la base soit orientée vers le haut.
2. Tandis que la cuve vous fait face, saisissez les pieds de roulettes designes par la lette A (Figure 14) et inserez-les dans les encoches avant gauche et arriere droit de la cuve également designes par la lette A (Figure 15). Fixez a l'aide des vis fournies (Figure 16).
3. Saisissez les pieds de roulette désignés par la dette B (Figure 17) et insérez-les dans les encoches avant droit et arrêtie gauche de la cuve également désignées par la dette B (Figure 18). Fixez à l'aide des vis fournies (Figure 19).
4. Si le paquet de pieces de fixation contient des rondelles plates, placez une rondelle plate sur la tige de la roulette avant dinstaller les roulettes dans les pieds. REMARQUE: Les rondelles plates ne sont pas requises pour tous les apparciels.
5. Insérez les roulettes dans les pieds en plaçant la tige de roulette dans les trous prévus à cet effet. Appuyez et tournez jusqu'à ce que les roulettes s'encliquettent en place (Figure 20). Remettez la cuve à l'endetroit.

12

13

14

15

16

17

18

19

20

Avec chariot et porte-accessoires à roulettes arrêté

Quatre roulettes (Figure 21), deux pieds de roulettes (Figure 22), un porte-accessoires à roulettes arrêté (Figure 23) et quatre vis sont compris avec votre aspirateur pour déchets secs et humides. Assemblez-les comme suit :

1. Tandis que le cordon d'alimentation est debranché de la prise de courant et le couvercle de la cuve est retire, returnez la cuve de façon a ce que la base soit orientee vers le haut.
2. Saisissez le chariot à roulettes arriré et place-le dans les encoches (situées sur l'arrière de la cuve, à l'opposé du drain de vidange), puis fixez-le à l'aide des vis fournies (Figure 24).
3. Si des rondelles plates sont fournies dans le paquet de pieces de fixation, placez une rondelle plate sur la tige de la roulette avant d'installer les roulettes dans les pieds. REMARQUE: Les rondelles plates ne sont pas requises pour tous les appareils.
4. Insérez les roulettes dans la base du chariot à roulettes arrêté en plaçant la tige de roulette dans les trous prévus à cet effet. Appuyez et tournez jusqu'à ce que les roulettes s'encliquettent en place (Figure 25).
5. Tandis que le drain de vidange vous fait face, saississez les pieds de roulette désignée par la dette A (Figure 26) et insérez-les dans l'encoche située sur le côte gauche de la cuve également désignés par la dette A. Fixez avec les vis fournies. (Figure 27).
6. Saisissez le pied de roulette désigné par la lecture B (Figure 28) et inséréz-le dans l'encoche située sur le côte droit de la cuve également désignée par la lecture B. Fixez avec les vis fournies (Figure 29).
7. Insérez les roulettes dans les pieds en plaçant la tige des roulettes dans les trous prévus à cet effet. Appuyez et tournez jusqu'à ce que les roulettes s'encliquettent en place (Figure 30).
8. Remettez la cuve a l'endetroit.
9. Placez le panier de rangement d'outils (non standard avec tous les modèles) avec la face courbée contre la cuve, sur l'assemblage du chariot à roulettes arrière (Figure 31).

28

29

ASSEMBLAGE DU CHARIOT A ROULETTES ARRIÈRE, DU PORTE-ACCESSOIRES ET DES PIEDS A ROULETTE AVANT

(Non standard avec tous les modèles)

Cet aspirateur pour déchets secs et humides est livré avec deux roulettes (Figure 32), deux grandes roues arrêté (Figure 33), un essieu (Figure 34), un chariot arrêté/panier (Figure 35), deux roulettes (Figure 36) et quatre vis. Assemblez-les comme suit :

3536

1. Le cordon électrique de l'aspirateur étant débranché de la prise de courant et le couvercle de la cuve étant déposé, tourner la cuve à l'envers de façon que son fond soit orienté vers le haut.
2. Mettre I'essieu a la verticale sur une surface dure, puis, avec un marteau, poser un (1) ecrou borgne. Poser une (1) roue sur I'essieu et la glisser jusqu'à I'ecrou borgne (Figure 37). S'assurer que le cote plat du moyeu de la roue est orienté vers I'extérieur.
3. Glisser l'essieu dans les trou des chariot/panier (Figure 38).
4. Glisser l'autre roue sur l'essieu, puis, avec un marteau, poser le deuxième écrou borgne (Figure 39).
5. Prendre le chariot arrête et le poser dans les fentes (à l'arrête de la cuve, à l'opposé du trou de vidayage). Le faire tenir avec les vis fournies (Figure 40).
6. Le bouchon de la cuve étant orienté vers soi, prendre le pied à roulette marquee A (Figure 41) et le poser dans la fente à gauche de la cuve, également marquee A. Le faire tenir avec la vis fournie (Figure 42).
7. Prende le pied à roulette marqué B (Figure 43) et le poser dans la fente à droite de la cuve, également marquee B. Le faire tenir avec la vis fournie (Figure 44).
8. Insérer les roulettes en plaçant la tige dans les trous fournis. Appliquer une pression ainsi qu'un mouvement de torsion jusqu'à ce que les roulettes s'enclenchent en place (Figure 45).
9. Remetre la cuve a l'endetroit.

PORTE-ACCESSOIRES

(Non standard avec tous les modèles)

Si votre porte-accessoires est semble à celui illustré à la Figure 46, suivez les instructions ci-après.

1. Tandis que l'arrière de l'appareil vous fait face, saisissez le porte-accessoires et positionné-le de sorte que les languettes se trouvent face à l'arrière de l'appareil (Figure 47).
2. Placez les languettes en forme de « J » dans les encoches situées sur les supports de cordon d'alimentation (Figure 48).
3. Appuyez sur les languettes jusqu'à ce qu'elles s'encliquettent en place.
4. Appuyez sur le centre du porte-accessoires jusqu'à ce que la languette se bloque sur le bas du couvercle (Figure 49).

Si vous porte-accessoires est semble à celui illustré à la Figure 50, suivez les instructions ci-après.

1. Tandis que l'arrière de l'appareil vous fait face, saisissez le porte-accessoires et faites-le glisser sur les encoches situées à l'arrière de l'appareil (Figure 51).

RAMASSAGE DE DÉCHETS SECS

INSTALLATION DU MANCHON EN MOUSSE ET DU FILTRÉ RÉUTILISABLE POUR LE RAMASSAGE DE DÉCHETS SECS

(Non standard avec tous les modèles)

A VERTISSEMENT - DEBRANCHES TOUJOURS LA FICHE DE LA PRESE MURALE AVANT DE RETIRER LE COUVERCLE DE LA CUVE.

Lorsque vous utilisez un filtre réutilisable pour le ramassage des poussières et des matieres sèches, vous doivent installer le manchon en mousse et le filtre réutilisable pour déchets secs pour assurer une filtration appropriée. Si l'aspirateur a été utilisé pour ramasser les déchets humides, le manchon en mousse doit être nettoyé et séché avant de l'installer pour ramasser des déchets secs. Tandis que le couvercle de la cuve est à l'envers, faites glisser le manchon en mousse sur le logement du couvercle en tirant jusqu'à ce que le manchon en mousse recouvre complètement le logement du couvercle (Figures 52, 53). Centrez le filtre réutilisable pour déchets secs (Figure 54), faites glisser l'anneau de montage vers le bas, sur le filtre, jusqu'à ce qu'il se trouve sur les arêtes du logement du couvercle (Figure 55). Le filtre réutilisable pour déchets secs devant toujours être place sur le manchon en mousse lors du ramassage de déchets secs.. Pour enlever le filtre aux fins de nettoyage, retirez l'anneau de montage et le filtre du logement du couvercle (Figure 56). Pour nettoyer le filtre réutilisable pour déchets secs, secouze le filtre afin d'enlever l'excess de saleté ou de poussière ou (salon l'état du filtre), rincez-le à l'eau. Laissez le filtre sécher complètement avant de le reinstaller. NE LE LAVEZ PAS À LA MACHINE OU NE LE SÉCHEZ PAS À LA SECHEUSE.

INSTALLATION DU FILTRÉ À CARTOUCHE

(Non standard avec tous les modèles)

REMARQUE: Si le manchon en mousse se trouve sur le logement du couvercle, il doit être retire avant l'installation du filtre à cartouche.

Le filtre à cartouché peut être utilisé tant pour le de déchets secs.; l'installation est identique pour les deux usages. Si vous devez ramasser de grandes quantités de liquides, veuilleriez vous reporter à la rubrique Ramassage de déchets humides de ce manuel. Maintenze le filtre à cartouché sur le logement du couvercle pour le ramassage de la plupart des déchets secs. Tandis que le couvercle de la cuve est à l'envers, faites glisser le filtre à cartouché vers le bas, sur le logement du couvercle, en poussant jusqu'à ce que le filtre soit scelle contre

le couvercle (Figure 57). Placez le dispositif de retenue du filtre dans le dessus du filtre a cartouche, saisissez le couvercle de la cuve avec une main, tournez la poignee située sur le dispositif de retenue du filtre dans le sens des aiguilles d'une montre pour serrer et bloquer le filtre en place

(Figures 58 et 59). Pour retarder le filtre aux fins de nettoyage, saisissez de nouveau le couvercle de la cuve avec une main et tournez le dispositif de retenue du filtre dans le sens inverse des aiguilles d'une montre pour le desserer et le retarder; dégazez le filtre à cartouche hors du logement du couvercle (Figures 60 et 61). Pour nettoyer le filtre à cartouche, sécouze-le ou brossez-le pour enlever l'excess de saleté ou rincez-le (de l'intérieur du filtre) à l'eau, laissez-le sécher complètement (pendant 24 heures environ) et réinstallé-le (Figures 62 et 63). REMARQUE: Si le filtre a été utilisé pour le ramassage de déchets humides, il doit être nettoyé et séché avant d'être utilisé pour le ramassage des déchets secs.

INSTALLATION DU JETABLE

(Non standard avec tous les modeles)

1. Ce sac ne doit être utilisé que pour le ramassage des déchets secs. Pour le ramassage de la suite, du ciment, du platre ou de la poussière de cloison seche, ce sac doit être utilisé avec le filtre à cartouche.
2. Tandis que le cordon est débranché de la prise de courant, tirez les verrous du couvercle vers l'extérieur et retirez le couvercle de la cuve.
3. Saisissez fermement le collier en carton et faites glisser la protection en caoutchouc sur le raccord de l'orifice d'admission, aussi loin que possible (Figure 64).
4. Lorsqu'il est en place, etirez le sac et positionnez-le autour de l'intérieur de la cuve (Figure 65).

MISE EN GARDE POUR LE RAMASSAGE DESPOUSSIÈRES FINES ET DES PoudRES

Lorsque vous utilisez l'aspirateur pour ramasser des poussieres fines ou des poudres de tous types (p. ex. platre, poussiere de cloison sèche, cendres froides, poussiere de béton, etc.), vous neveze utiliser un sac filtrant à haute efficacité pour cloisons sèches. Lorsque vous utilisez l'aspirateur pour ramasser les poussieres et les débris menagers ordinaires, vous pouvez utiliser des sacs filtrants jettables standards à usage ménager. Ces « grands sacs » filtres se fixent à l'orifice d'arrivee d'air situé sur l'intérieur de la cuve de l'aspirateur.

RAMASSAGE DE DÉCHETS HUMIDES

Retrez TOUTES les saletés et TOUS les débris de la cuve. L'aspirateur n'exige qu'un minimum de conversion pour passer du ramassage des déchets secs au ramassage des déchets humides. Retrez de l'aspirateur tous les filtres utilisés pour déchets secs. Vous doivent utiliser un filtre à cartouché propre pour ramasser les petites quantités de liquides. Pour installer le filtre à cartouché de façon ajustée, reportez-vous à la rubrique Installation du filtre à cartouché. Pour oblérer les mêlures résultats lorsque vousutilisez l'aspirateur pour ramasser de grandes quantités de liquides, retirez le filtre à cartouché. Si vous utilisez l'aspirateur pour

ramasser des liquides contenant des débris, nous vous recommendons d'acheter un manchon en mousse et de l'installer sur le logement du filtre; sinon, vous n'avez pas besoin de manchon en mousse pour ramasser les liquides. Vous pouvez acheter le manchon en mousse et des filtres additionnels à partir de notre site Web, www.shopvac.com, en contactant notre Service à la clientele ou auprès de votre distributeur local Shop-VacMD.

L'air evacué peut produit une pulverisation sous forme de brouillard si le filtré se suture pendant le ramassage des déchets humides. Si c'est le cas, retirez le filtré et laissez-le sécher ou remplacez-le par un autre filtré sec afin d'éliminer le brouillard et d'éviter que le liquide ne s'égoutte par le pourtour du couvercle. Arrête immidiatement l'aspirateur des que vous avez terminé de ramasser les liquides ouès que la cuve est pleine et préte à être vidée. Soulevez le tuyau couple pour evacuer tout excess de liquide qui pourrait se trouver dans la cuve.

L'intérieur de la cuve devrait etre nettoyé reguillerement.

Le manchon en mousse devrait etre regulierement nettoyede la façon suivante :

1. Debranchez toujours la fiche de la prise murale avant desterolre le couvercle de la cuve. Retournez le couvercle de la cuve a I'envers. Retirez le manchon en mousse en le faisant glisser vers le haut et en le dégageant du logement du couvercle.
2. Secoue rapidement le manchon en mousse de bas en haut pour enlever l'exces de poussiere.
3. Maintenez le manchon en mousse sous un écoulement d'eau pendant une ou deux minutes, en le rçant de l'intérieur. Il n'est pas toujours nécessaire de laver le manchon à l'eau; cela dépend de son état.
4. Essorez doucement l'excess d'eau, essuyez le manchon en mousse avec une serviette propre et laissez-le secher. Le manchon en mousse est maintainant prêt à être réinstallé sur le logement du couvercle.

REMARQUE: LES ACCESSOIRES UTILISÉS POUR LE RAMASSAGE DES DÉCHETS HUMIDES DEVRAIENT ÉTRE LAVÉS RÉGULIERÉMENT, TOUT SPÉCIALEMENT APRES LE RAMASSAGE DE LIQUIDES COLLANTS RÉSULTANT DE DÉVERSEMENTS ACCIDENTELS DANS LA CUISINE. POUR CE FAIRE, VOUS POUVEZ UTILISER UNE SOLUTION CONSTITUÉE D'EAU CHAUDÉ ET DE SAVON.

INSTALLATION DU SUCEUR DE LA BROSSE OU DE LA RACLETTE SUR L'EMBOUT DE 14 PO (35,56 CM)

(Non standard avec tous les modeles)

1. Placez le suéur sur une surface plate avec les quatre languettes les plus proches de vous orientées vers le haut (Figure 66).
2. Positionnez l'embout sur le suéur, le grand orifice orienté vers le bas et à côte des quatre encoches les plus proches de vous (Figure 67).
3. Placez le bord de I'embout sous les deux agrafes du suceur situés sur le cote le plus éloigné de vous (Figure 68).
4. Poussez sur l'embout pour fixer le suceur à l'embout.
5. En commençant sous la languette gauche, poussez vers l'avant sur le bord inférieur du suceur jusqu'à ce qu'il s'encliquette en place (Figure 69). Répétez la procédure avec les languettes restantes. Assurez-vous que les quatre languettes sont bloquées en place.
6. Voitre embout est maintainant pret a etre utilise avec le suceur.
7. Si vous nevez retirer le suceur, il vous suffit de désengager les quatre languettes et de dégager avec précaution le suceur de l'embout en commençant sur le côte avec les languettes.

FONCTION DE SOUFFLERIE

Votre aspirateur peut etre utilise en tant que souffleur puissant. Pour cela,debouche le tuyau sople de toute obstruction eventuelle. Inserez l'extremite du tuyau sople de I'appareil dans la sortie reservee a la soufflerie et située a I'arriere de I'appareil (Figure 70). Tournez-la légerement pour serrer le raccord. Vous nevez faire preuve de prudence lorsque vous youse servez de I'appareil à titre de souffleur en raison de la puissante force de I'air resultant de I'utilisation de certains accessoires.

70

A VERTISSEMENT -PORTEZ TOUJOURS UNE PROTECTION OGCULAIRE POUR VOUS PROTEGER DES CAILLOUX OU DES DEBRIS SOULEVES PAR LA SOUFFLERIE OU QUI POURRAIENT RICOCHER DANS VOS YEUX OU VOTRE VISAGE ET ENTRAINER DE GRAVES BLESSURES.

ÉVACUATION DES LIQUIDES DE LA CUVE

Tous les apparêils ne sont pas équipés de drain de vidange de cuve. Suívez les instructions qui s'appliquent à votre apparéil spécifique. Sans drain de vidange de cuve

Vous pouvez evacuer les liquides en enlevant le couvercle de la cuve. Pour vider la cuve, arrêté le moteur et retirez la fiche de la prise murale. Retirez le couvercle de la cuve et évacuez le contenu en liquides dans un drain ajustat. Lorsque la cuve est vide, remettez le couvercle dans sa position originale. Pour continuer à utiliser l'aspirateur, branchez le cordon d'alimentation dans la prise murale et mettez l'appareil en marche.

Avec drain de vidange de cuve

Voupez evacuer les liquides en enlevant le drain de vidange de la cuve. Pour ce faire, arrete l'appareil et retrez la fiche de la prise murale. Retirez le bouchon de vidange et evacuez les liquides dans un drain adequat. Lorsque la cuve est vide, remettez le drain de vidange dans sa position originale. Pou continuer a utiliser l'aspirateur, branche le cordon d'alimentation dans la prise murale et mettez l'appareil en marche.

ARRÉT DE SUCCION AUTOMATIQUE

L'aspirateur est équipé d'un arrêt de suction automatique qui fonctionne lors du ramassage des liquides. Tandis que le niveau attient par les liquides monte dans la cuve, un flotteur interne s'éleve pour s'appuyer contre un joint situé à l'admission du moteur, ce qui arrête la suction. Le moteur émet als lors un bruit plus aiguque que la normale et la suction est fortement réduite. Si cela se produit, arrêtez immeditatement l'appareil. Le fait de ne pas arreter le fonctionnement de l'appareil dés que le flotteur s'éleve et arrêté la suction endommage gravement le moteur. Pou continuer d'utiliser l'aspirateur, videz le liquide contenu dans la cuve tel que décrit au paragraphe précédent.

REMARQUE: LA SUCCION PEUT S'INTERROMPRE SI L'ASPIRATEUR BASCULE ACCIDENTELLEMENT VERS L'AVANT. SI CELA SE PRODUT, REMETTEZ L'ASPIRATEUR DROIT ET PLACEZ LE COMMUTATEUR À LA POSITION D'ARRÉT. CECI PERMET AU FLOTTEUR DE REVENIR À SA POSITION NORMALE ET VOUS POUVEZ CONTINUER À UTILISER L'ASPIRATEUR.

LUBRIFICATION

Aucune lubrication n'est nécessaire puisque le moteur est equipé de paliers lubriés à vie.

ENTREPOSAGE

Avant d'entreposer votre aspirateur, vous devriez vider et nettoyer la cuve. Vous pouvez enrouler le cordon d'alimentation autour des supports de cordon d'alimentation situés sur le couvercle de la cuve, à l'arrière de l'appareil (Figure 71). Les accessoires peuvent être entreposés dans le porte-accessoires (non standard avec tous les modèle) pour les avoir à portée de la main. L'aspirateur devrait être entreposé à l'intérieur.

71

DéPANNAGE

Problème	Cause possible	Solution
La suction faiblit ou s'échauffe	Le filtré est obstrué Brosseze le filtré pour enlever la saleté. Si le problème persisté, changez le filtré.
	Il y a une fuite d'air	Vérifiez tous les raccords pour vous assurer qu'ils sont bien serrés (buses, tuyau couple, etc.) souple.
	Le tuyau couple ou l'embout est obstrué	Vérifiez la buse, le tuyau flexible, etc. pour déceler toute obstruction et débouchez au besoin.
Du brouillard se forme dans l'air d'évacuation	Le filtré est saturaé Remplacez le filtré saturaé par un filtré à sec.

AVERTISSEMENT - SI L'UNE DES PIECES DU CARTER DU MOTEUR SE DÉTACHE OU CASSE, EXPOSANT LE MOTEUR OU AUTRE COMPOSANT ÉLECTRIQUE, ARRÊTEZ IMMEDIATEMENT LE FONCTIONNEMENT DE L'ASPIRATEUR POUR EVITER DE CAUSER DES BLESSURES OU D'ENDOMMAGER DAVANTAGE L'ASPIRATEUR. LES RÉPARATIONS DEVRAIENT ÉTRÉ EFFECTUÉS AVANT DE RÉUTILISER L'ASPIRATEUR.

GARANTIE DE CINQ (5) ANS POUR UN USAGE MÉNAGER

Votre aspirateur Shop-VacMD est garanti pour une période de cinq ans à compter de la date d'achat contre tous défauts originaux de fabrication et de main-d'oeuvre s'il est utilisé dans le cadre d'un usage menager normal, conforme aux instructions contenues dans le present Manuel d'utilisation. Si ce produit est utilisé à des fins commerciales ou de location, une garantie limite 90 jours s'applique. Shop-Vac Corporation garantit de remetter cet aspirateur en bon état de marche, en le réparant ou en remplaçant les pieces défectueuses gratuitemment pendant la période de garantie. Cette garantie ne couvreet pas les accessioires. L'utilisation de filtres et/ou d'accessoires non commandés peut annuler la garantie du fabricant. Shop-Vac MD n'assume aucune responsabilité pour les dommages ou les défauts de fonctionnement causés par une utilisation non équatie, une manipulation négligente ou si des réparations ou des modifications ont été effectues. N'essayez pas d'effectuer des réparations sur toute aspirateur autres que celles décrites dans le Manuel d'utilisation. La date de la preuve d'achat est requise. Cette garantie vous confère des droits spécifiques auxquels peuvent s'ajouter d'autres droits variant d'un état ou d'une province à l'autre. Cette garantie ne s'applique pas hors des États-Unis et du Canada.

Clients des États-Unis : pour tout dépannage du produit, contactez le Service à la catégorie de Shop-Vac Corporation en composant le [phone] ou allez à www.shopvac.com/support. Visitez www.shopvac.com pour consulter le diagramme des pieces de votre aspirateur.

Clients résident au Canada : pour tout dépannage du produit, renvoyez celui-ci au complet (frais de transport prépayés), au centre de service Shop-Vac^MD/agree le plus après de chez vous.

Visitez www.shopvac.ca pour consulter la liste complète des centres de service agrésés situés près de chez vous.

Clients du Mexique : pour tout dépannage du produit, reportez-vous à la documentation incluse avec votre apparéil.
