5989500 - Aspirateur Shop-Vac - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur pour déchets secs et humides
Marque	Shop-Vac
Modèle	5989500
Tension nominale	120 V
Fréquence	60 Hz
Capacité de la cuve	4 à 16 gallons (15 à 60 litres) selon modèle
Utilisation	Domestique ou entrepôt
Fonctions principales	Aspiration sec/humide, soufflerie, arrêt automatique pour liquides
Filtration	Filtre à cartouche réutilisable, manchon en mousse, sac jetable optionnel
Mise à la terre	Obligatoire, fiche à 3 broches (adaptateur temporaire possible hors Canada)
Rallonge recommandée	3 conducteurs, calibre AWG adapté à l’intensité nominale
Entretien et nettoyage	Nettoyer les filtres régulièrement, vider la cuve après chaque utilisation, laver les accessoires liquides avec eau savonneuse
Sécurité	Ne pas utiliser près de liquides inflammables, porter des lunettes de protection, débrancher avant entretien
Pièces détachées et réparabilité	Filtres, manchon en mousse, sacs à poussière disponibles sur shopvac.com ou auprès du SAV
Garantie	3 ans pour usage ménager, 90 jours pour usage commercial
Accessoires inclus	Tuyau flexible, tubes rigides de rallonge, buses selon modèle

FOIRE AUX QUESTIONS - 5989500 Shop-Vac

Comment assembler les roulettes de mon aspirateur Shop-Vac 5989500 ?

Suivez les instructions correspondant au type de roulettes (pieds, chariot ou chariot à roues). Généralement, retournez la cuve, insérez les tiges des roulettes dans les trous prévus et poussez avec un mouvement de torsion jusqu'à enclenchement. Pour les modèles 16 gallons, fixez d'abord le chariot avec les vis et écrous fournis.

Comment passer du mode aspiration des poussières au mode aspiration des liquides ?

Débranchez l'appareil. Retirez tous les filtres à poussières. Installez un filtre à cartouche propre pour petites quantités de liquides. Pour grandes quantités, retirez le filtre à cartouche et utilisez éventuellement un manchon en mousse pour retenir les débris.

Pourquoi la succion de mon aspirateur est-elle faible ?

Les causes possibles sont : un filtre obstrué (brossez ou remplacez-le), une fuite d'air (vérifiez les raccords et le joint de cuve), ou une obstruction du tuyau ou de la buse (débouchez-les).

Que faire si de la vapeur ou du brouillard sort de l'air d'évacuation ?

Cela indique que le filtre est saturé par un liquide. Arrêtez immédiatement l'appareil, remplacez le filtre saturé par un filtre sec pour poussières. Le brouillard disparaîtra.

Comment nettoyer le filtre à cartouche ?

Débranchez l'aspirateur. Retirez le filtre en tournant le dispositif de retenue dans le sens inverse des aiguilles d'une montre. Secouez ou brossez l'excès de saleté, ou rincez-le de l'intérieur avec de l'eau. Laissez sécher complètement (environ 24 heures) avant de réinstaller. Ne lavez pas en machine.

Puis-je utiliser l'aspirateur pour ramasser des liquides inflammables ?

Non, jamais. L'aspirateur ne doit pas être utilisé pour ramasser de l'essence, des peintures à l'huile ou tout autre liquide inflammable ou combustible. Cela présente un risque d'incendie ou d'explosion.

Comment utiliser la fonction soufflerie ?

Débranchez le tuyau de l'entrée d'aspiration et insérez-le dans la sortie de soufflerie à l'arrière de l'appareil. Tournez légèrement pour serrer. Portez toujours des lunettes de protection pour éviter les projections.

Mon aspirateur s'arrête soudainement lors de l'aspiration de liquides, que faire ?

C'est normal : le flotteur interne a monté et arrêté l'aspiration pour protéger le moteur. Arrêtez immédiatement l'appareil, videz la cuve par le bouchon de vidange ou en retirant le couvercle. Si l'aspirateur s'est incliné, remettez-le droit et mettez l'interrupteur sur arrêt pour réinitialiser le flotteur.

Quel type de rallonge dois-je utiliser ?

Utilisez une rallonge à 3 conducteurs avec mise à la terre. Le calibre (AWG) doit être adapté à l'intensité nominale de l'aspirateur et à la longueur. Référez-vous au tableau dans le manuel : par ex., pour 0-6 A et 50 pieds, calibre 16.

Que couvre la garantie de l'aspirateur ?

La garantie de 3 ans pour usage ménager couvre les défauts de fabrication et de main-d'œuvre. Pour usage commercial, elle est limitée à 90 jours. Les accessoires ne sont pas couverts. Conservez la preuve d'achat et contactez le service client pour les réparations.

MODE D'EMPLOI 5989500 Shop-Vac

Lisez attentivement les instructions sur la sécurité avant d'utiliser cet appareil. Conservez cette Notice pour vous y reporter ultérieurement.

¡ATENCIÓN!

N'utilisez jamais cet aspirateur en présence de vapeurs ou de matières inflammables. Les appa-reils électriques produisent des arcs ou des étincelles qui peuvent causer un incendie ou une explosion.

NE JAMAIS FAIRE FONCTIONNER SANS SURVEILLANCE!

¡PELIGRO!

Manuel d'utilisation

Veuillez lire avant d'utiliser l'aspirateur.

Manual del usuario

Aspirateur pour Déchets Secs et Humides

Pour Utilisation Domestique ou dans les Entrepôts

Brevets dé livrés et en instance.

© Shop-Vac Corporation, 2013. Tous droits réservés.

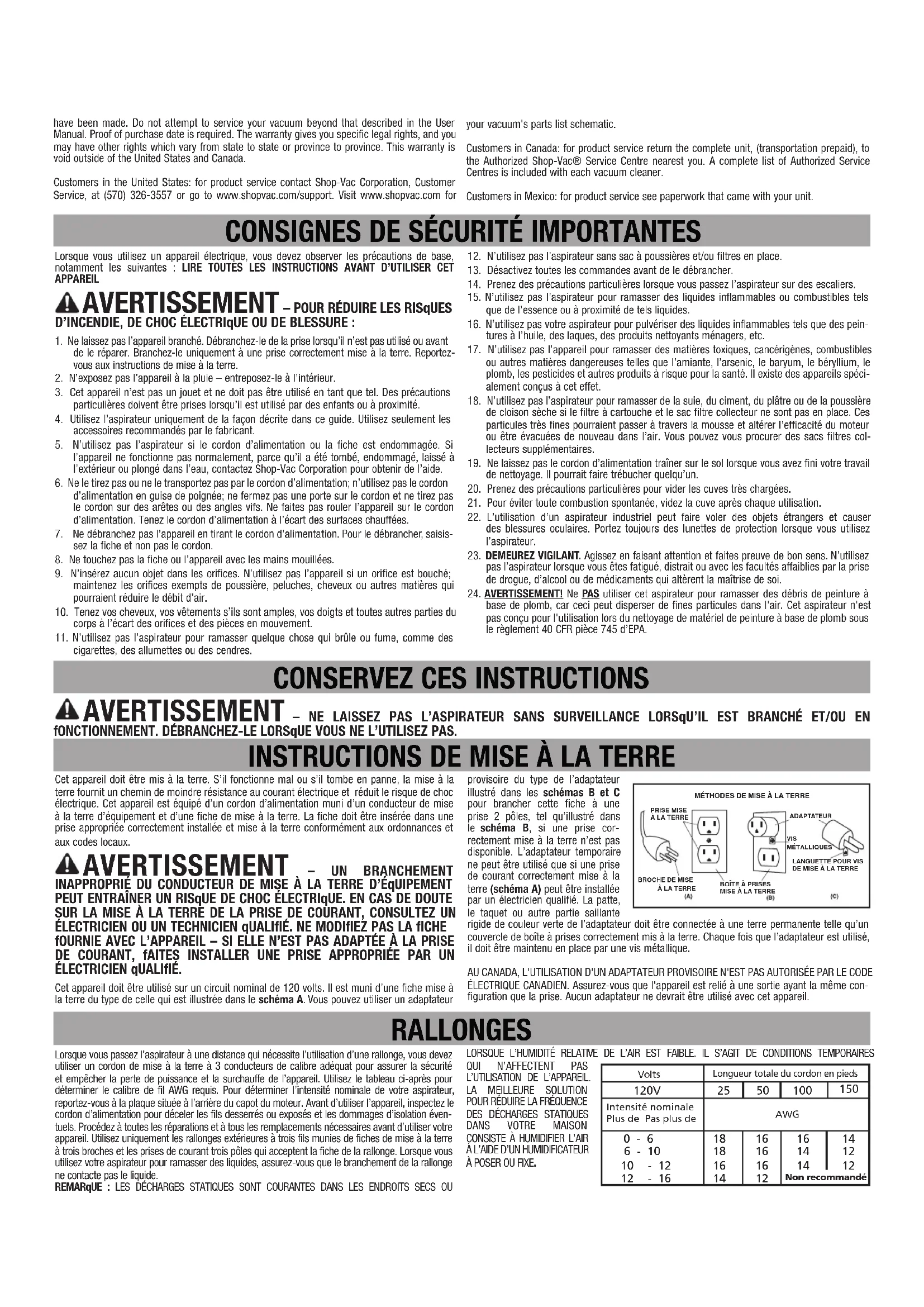

Lorsque vous utilisez un appareil électrique, vous devez observer les précautions de base, notamment les suivantes : LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL

AVERTISSEMENT – POUR RÉDUIRE LES RISqUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE :

1. Ne laissez pas l'appareil branché. Débranchez-le de la prise lorsqu'il n'est pas utilisé ou avant de le réparer. Branchez-le uniquement à une prise correctement mise à la terre. Reportez-vous aux instructions de mise à la terre.
2. N'exposez pas l'appareil à la pluie – entreposez-le à l'intérieur.
3. Cet appareil n'est pas un jouet et ne doit pas être utilisé en tant que tel. Des précautions particulières doivent être prises lorsqu'il est utilisé par des enfants ou à proximité.
4. Utilisez l'aspirateur uniquement de la façon décrite dans ce guide. Utilisez seulement les accessoires recommandés par le fabricant.
5. N'utilisez pas l'aspirateur si le cordon d'alimentation ou la fiche est endommagée. Si l'appareil ne fonctionne pas normalement, parce qu'il a été tombé, endommagé, laissé à l'extérieur ou plongé dans l'eau, contactez Shop-Vac Corporation pour obtenir de l'aide.
6. Ne le tirez pas ou ne le transportez pas par le cordon d'alimentation; n'utilisez pas le cordon d'alimentation en guise de poignée; ne fermez pas une porte sur le cordon et ne tirez pas le cordon sur des arêtes ou des angles vifs. Ne faites pas rouler l'appareil sur le cordon d'alimentation. Tenez le cordon d'alimentation à l'écart des surfaces chauffées.
7. Ne débranchez pas l'appareil en tirant le cordon d'alimentation. Pour le débrancher, saisissez la fiche et non pas le cordon.
8. Ne touchez pas la fiche ou l'appareil avec les mains mouillées.
9. N'insérez aucun objet dans les orifices. N'utilisez pas l'appareil si un orifice est bouché; maintenez les orifices exempts de poussière, peluches, cheveux ou autres matières qui pourraient réduire le débit d'air.
10. Tenez vos cheveux, vos vêtements s'ils sont amples, vos doigts et toutes autres parties du corps à l'écart des orifices et des pièces en mouvement.

11. N'utilisez pas l'aspirateur pour ramasser quelque chose qui brûle ou fume, comme des cigarettes, des allumettes ou des cendres.

12. N'utilisez pas l'aspirateur sans sac à poussières et/ou filtres en place.

13. Désactivez toutes les commandes avant de le débrancher.
14. Prenez des précautions particulières lorsque vous passez l'aspirateur sur des escaliers.
15. N'utilisez pas l'aspirateur pour ramasser des liquides inflammables ou combustibles tels que de l'essence ou à proximité de tels liquides.
16. N'utilisez pas votre aspirateur pour pulvériser des liquides inflammables tels que des peintures à l'huile, des laques, des produits nettoyants ménagers, etc.
17. N'utilisez pas l'appareil pour ramasser des matières toxiques, cancérigènes, combustibles ou autres matières dangereuses telles que l'amiante, l'arsenic, le baryum, le béryllium, le plomb, les pesticides et autres produits à risque pour la santé. Il existe des appareils spécialement conçus à cet effet.
18. N'utilisez pas l'aspirateur pour ramasser de la suie, du ciment, du plâtre ou de la poussière de cloison sèche si le filtre à cartouche et le sac filtre collecteur ne sont pas en place. Ces particules très fines pourraient passer à travers la mousse et altérer l'efficacité du moteur ou être évacuées de nouveau dans l'air. Vous pouvez vous procurer des sacs filtres collecteurs supplémentaires.
19. Ne laissez pas le cordon d'alimentation traîner sur le sol lorsque vous avez fini votre travail de nettoyage. Il pourrait faire trébucher quelqu'un.
20. Prenez des précautions particulières pour vider les cuves très chargées.
21. Pour éviter toute combustion spontanée, videz la cuve après chaque utilisation.
22. L'utilisation d'un aspirateur industriel peut faire voler des objets étrangers et causer des blessures oculaires. Portez toujours des lunettes de protection lorsque vous utilisez l'aspirateur.
23. DEMEUREZ VIGILANT. Agissez en faisant attention et faites preuve de bon sens. N'utilisez pas l'aspirateur lorsque vous êtes fatigué, distrait ou avec les facultés affaiblies par la prise de drogue, d'alcool ou de médicaments qui altèrent la maîtrise de soi.
24. AVERTISSEMENT! Ne PAS utiliser cet aspirateur pour ramasser des débris de peinture à base de plomb, car ceci peut disperser de fines particules dans l'air. Cet aspirateur n'est pas conçu pour l'utilisation lors du nettoyage de matériel de peinture à base de plomb sous le règlement 40 CFR pièce 745 d'EPA.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT - NE LAISSEZ PAS L'ASPIRATEUR SANS SURVEILLANCE LORSqu'IL EST BRANCHÉ ET/OU EN FONCTIONNEMENT. DÉBRANCHEZ-LE LORSqu'UE VOUS NE L'UTILISEZ PAS.

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. S'il fonctionne mal ou s'il tombe en panne, la mise à la terre fournit un chemin de moindre résistance au courant électrique et réduit le risque de choc électrique. Cet appareil est équipé d'un cordon d'alimentation muni d'un conducteur de mise à la terre d'équipement et d'une fiche de mise à la terre. La fiche doit être insérée dans une prise appropriée correctement installée et mise à la terre conformément aux ordonnances et aux codes locaux.

AVERTISSEMENT - UN BRANCHEMENT INAPPROPRIÉ DU CONDUCTEUR DE MISE À LA TERRE D'ÉQUIPEMENT PEUT ENTRAINER UN RISQUE DE CHOC ÉLECTRIQUE. EN CAS DE DOUTE SUR LA MISE À LA TERRE DE LA PRISE DE COURANT, CONSULTEZ UN ÉLECTRICIEN OU UN TECHNICIEN QUALIFIÉ. NE MODIFIÉZ PAS LA FICHE FOURNIE AVEC L'APPAREIL - SI ELLE N'EST PAS ADAPTÉE À LA PRISE DE COURANT, FAITES INSTALLER UNE PRISE APPROPRIÉE PAR UN ÉLECTRICIEN QUALIFIÉ.

Cet appareil doit être utilisé sur un circuit nominal de 120 volts. Il est muni d'une fiche mise à la terre du type de celle qui est illustrée dans le schéma A. Vous pouvez utiliser un adaptateur

provisoire du type de l'adaptateur illustré dans les schémas B et C pour brancher cette fiche à une prise 2 pôles, tel qu'illustré dans le schéma B, si une prise correctement mise à la terre n'est pas disponible. L'adaptateur temporaire ne peut être utilisé que si une prise de courant correctement mise à la terre (schéma A) peut être installée par un électricien qualifié. La patte, le taquet ou autre partie saillante

rigide de couleur verte de l'adaptateur doit être connectée à une terre permanente telle qu'un couvercle de boîte à prises correctement mis à la terre. Chaque fois que l'adaptateur est utilisé, il doit être maintenu en place par une vis métallique.

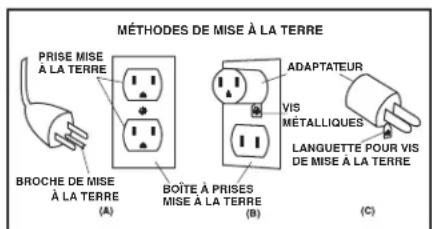

MÉTHODES DE MISE À LA TERRE PRISE MISE À LA TERRE BROCHE DE MISE À LA TERRE (A) SOÎTE À PRISES MISE À LA TERRE (B) ADAPTATEUR VIS MÉTALLIQUES LANGUETTE POUR VIS DE MISE À LA TERRE (C)

AU CANADA, L'UTILISATION D'UN ADAPTATEUR PROVISOIRE N'EST PAS AUTORISÉE PAR LE CODE ÉLECTRIQUE CANADIEN. Assurez-vous que l'appareil est relié à une sortie ayant la même configuration que la prise. Aucun adaptateur ne devrait être utilisé avec cet appareil.

RALLONGES

Lorsque vous passez l'aspirateur à une distance qui nécessite l'utilisation d'une rallonge, vous devez utiliser un cordon de mise à la terre à 3 conducteurs de calibre adéquat pour assurer la sécurité et empêcher la perte de puissance et la surchauffe de l'appareil. Utilisez le tableau ci-après pour déterminer le calibre de fil AWG requis. Pour déterminer l'intensité nominale de votre aspirateur, reportez-vous à la plaque située à l'arrière du capot du moteur. Avant d'utiliser l'appareil, inspectez le cordon d'alimentation pour déceler les fils desserrés ou exposés et les dommages d'isolation éventuels. Procédez à toutes les réparations et à tous les remplacements nécessaires avant d'utiliser votre appareil. Utilisez uniquement les rallonges extérieures à trois fils munies de fiches de mise à la terre à trois broches et les prises de courant trois pôles qui acceptent la fiche de la rallonge. Lorsque vous utilisez votre aspirateur pour ramasser des liquides, assurez-vous que le branchement de la rallonge ne contacte pas le liquide.

REMARqUE : LES DÉCHARGES STATIQUES SONT COURANTES DANS LES ENDROITS SECS OU

LORSQUE L'HUMIDITÉ RELATIVE DE L'AIR EST FAIBLE. IL S'AGIT DE CONDITIONS TEMPORAIRES

QUI N'AFFECTENT PAS L'UTILISATION DE L'APPAREIL. LA MEILLEURE SOLUTION POUR RÉDUIRE LA FRÉQUENCE DES DÉCHARGES STATIQUES DANS VOTRE MAISON CONSISTE À HUMIDIFIER L'AIR À L'AIDE D'UN HUMIDIFICATEUR À POSER OU FIXE.

Volts	Longueur totale du cordon en pieds
120V	25	50	100	150
Intensité nominale Plus de Pas plus de	AWG
0 - 6	18	16	16	14
6 - 10	18	16	14	12
10 - 12	16	16	14	12
12 - 16	14	12	Non recommandé

DÉBALLAGE ET ASSEMBLAGE

1. Tirez les verrous du couvercle vers l'extérieur, retirez le couvercle de la cuve et tous les accessoires expédiés dans la cuve.
2. Fixez le système des roulettes conformément aux instructions et aux illustrations contenues dans ce guide.
3. Poser les poignées latérales de la cuve conformément aux illustrations et instructions figurant dans ce guide.
4. Avant de replacer le couvercle de la cuve, reportez-vous à la rubrique Utilisation pour le ramassage des poussières ou des liquides de ce guide afin de vous assurer que les filtres appropriés à votre travail de nettoyage sont installés sur votre appareil.
5. Remplacez le couvercle du réservoir et appuyez sur chaque verrou avec votre pouce jusqu'à ce qu'il s'encliquette en place. Assurez-vous que tous les verrous du couvercle sont solidement fixés.
6. Insérez l'extrémité du tuyau flexible de l'appareil dans l'orifice d'admission de la cuve. Tournez-la légèrement pour serrer le raccord (Figure 1).
7. Branchez les tubes rigides de rallonge à l'extrémité de l'accessoire du tuyau flexible. Tournez-les légèrement pour serrer le raccord (Figure 1).
8. Fixez l'un des accessoires de nettoyage (selon vos besoins de nettoyage) aux tubes rigides de rallonge. Tournez-le légèrement pour serrer le raccord (Figure 1).
9. Branchez le cordon d'alimentation dans la prise murale. Votre aspirateur est prêt à être utilisé.

Tous les appareils ne sont pas équipés du même système de roulettes. Suivez les instructions qui s'appliquent à votre appareil spécifique.

Avec pieds de roulettes

1. Le cordon électrique de l'aspirateur étant débranché de la prise de courant et le couvercle de la cuve étant déposé, tourner la cuve à l'envers de façon que son fond soit orienté vers le haut.
2. Avec des ciseaux, couper le gabarit joint au même diamètre que celui de la cuve. Les cuves ont un diamètre de 11 pouces, 14 pouces ou 16 pouces.
3. Une fois le gabarit coupé, le poser sur le fond de la cuve en alignant la flèche d'aspiration frappée sur le gabarit avec le centre de l'orifice d'aspiration de la cuve (Figure 2).
4. Si les pieds à roulette sont attachés ensemble, les séparer.
5. Prendre le pied à roulette marqué A et aligner la flèche du pied (Figure 3) avec la flèche du gabarit, également marquée A (Figure 4).
6. Poser la gorge du pied sur le rebord de la cuve, puis pousser sur le pied jusqu'à ce qu'il soit ajusté bien serré contre le fond de la cuve (Figure 5).
7. Faire tenir les pieds avec la vis et la rondelle fournies (Figure 6).
8. Répéter les opérations 4. à 7. pour les autres pieds.
9. Si des rondelles en plastique plates sont comprises dans la trousse du matériel, placez une rondelle sur la tige de chaque roulette. Remarque : Les rondelles ne sont pas requises pour toutes les unités.
10. Insérer les roulettes en plaçant la tige dans les trous fournis. Appliquer une pression ainsi qu'un mouvement de torsion jusqu'à ce que les roulettes s'enclenchent en place (Figure 7).
11. Remettre la cuve à l'endroit.

Avec un chariot à roulettes

Vous trouverez quatre roulettes (a) avec votre aspirateur sec/humide. Si votre aspirateur comporte 16 gallons (60,5 litres) ou plus, vous trouverez également deux vis, deux rondelles métalliques et deux écrous carrés. Assemblez comme suit :

1. Assurez-vous que le cordon est débranché de la prise, puis retirez le couvercle du réservoir.

2. Si votre appareil comporte de 4 gallons à 14 gallons (15,1 à 53 litres), assemblez comme suit : a. Retournez le réservoir de sorte que le bas fait face vers le haut.

b. Insérez les roulettes dans la partie inférieure du chariot en plaçant la tige des roulettes dans les orifices prévus à cette fin. Appliquez une pression et un mouvement de torsion jusqu'à ce que les roulettes s'enclenchent (Figure 8).
c. Retournez le réservoir en position verticale

1. Si votre appareil comporte de 16 gallons (60,5 litres), assemblez comme suit :

a. Alors que le réservoir est en position verticale et que l'endos vous fait face, insérez l'écrou carré dans l'une des deux fentes situées à l'arrière du chariot (Figure 9).
b. Placez la rondelle plate en métal sur la tige de la vis.
c. Inclinez le réservoir légèrement vers l'avant et localisez l'orifice fourni dans la partie inférieure du chariot se trouvant directement sous de la fente où se trouve l'écrou carré (Figure 10).
d. Placez la vis contenant la rondelle plate dans l'orifice et tournez vers la droite jusqu'à ce

que l'extrémité de la vis soit reliée à l'écrou carré. Si vous avez des difficultés à relier la vis à l'écrou carré, enfoncez l'écrou carré avec de la gomme d'un crayon tout en vissant la vis.

e. Achevez de serrer la vis à l'aide d'une douille, d'une clé ou d'un tourne-écrou de 7/16 po,
f. Répétez les étapes a à e de la deuxième fente dans le chariot.

Avec un chariot à roues

Vous trouverez deux roulettes (b), deux grandes roues arrière (c), un essieu (d), un porte-outil (e) et deux écrous de raccord (f). Si votre aspirateur comporte 16 gallons (60,5 litres) ou plus, vous trouverez également deux vis, deux rondelles métalliques et deux écrous carrés avec votre aspirateur sec/humide. Assemblez comme suit :

1. Assurez-vous que le cordon est débranché de la prise, puis retirez le couvercle du réservoir.
2. Si votre appareil comporte de 4 gallons à 14 gallons (15,1 à 53 litres), assemblez comme suit :

a. Retournez le réservoir de sorte que le bas fait face vers le haut.

b. Passez à l'étape 4 ci-dessous.

1. Si votre appareil comporte de 16 gallons (60,5 litres), assemblez comme suit :

a. Alors que le réservoir est en position verticale et que l'endos vous fait face, insérez l'écrou carré dans l'une des deux fentes situées à l'arrière du chariot (Figure 11).
b. Placez la rondelle plate en métal sur la tige de la vis.
c. Inclinez le réservoir légèrement vers l'avant et localisez l'orifice fourni dans la partie inférieure du chariot se trouvant directement sous de la fente contenant l'écrou carré (Figure 12).
d. Placez la vis contenant la rondelle plate dans l'orifice et tournez vers la droite jusqu'à ce que l'extrémité de la vis soit reliée à l'écrou carré. Si vous avez des difficultés à relier la vis à l'écrou carré, enfoncez l'écrou carré avec de la gomme d'un crayon tout en vissant la vis.
e. Achevez de serrer la vis à l'aide d'une douille, d'une clé ou d'un tourne-écrou de 7/16 po,

f. Répétez les étapes a à e de la deuxième fente dans le chariot.
g. Retournez le réservoir de sorte que le bas fait face vers le haut. Passez à l'étape 4 ci-dessous.

1. Placez l'essieu verticalement sur une surface dure et installez un écrou borgne au moyen d'un marteau (Figure 13). Placez une roue sur l'essieu et faites-la glisser sur l'écrou borgne (Figure 14). Assurez-vous que le côté plat du moyeu de roue est tourné vers l'extérieur.

2. Faites glisser l'essieu à travers les orifices prévus dans le support de l'outil (Figure 15).

3. Glissez la roue restante sur l'essieu et installez le deuxième écrou borgne au moyen d'un marteau (Figure 16).

4. Installez le porte-outil sur le chariot (déjà installé sur le réservoir) en plaçant la grandefente du porte-outil sur le rebord à l'arrière du chariot (Figure 17). Poussez le porte-outil sur chariot jusqu'à ce que son fond soit encastré dans la partie inférieure du chariot. REMARQUE : Il est normal que porte-outils pour s'adapte étroitement sur le chariot.

5. Fixez à l'aide des quatre vis fournies (Figure 18).

6. Si des rondelles en plastique plates sont comprises dans la trousse du matériel, placez une rondelle sur la tige de chaque roulette. REMARQUE : Les rondelles ne sont pas requises pour toutes les unités.

7. Insérez les roulettes à l'avant du chariot en plaçant la tige de roulettes dans les orifices prévus à cette fin. Appliquez une pression et un mouvement de torsion jusqu'à ce que les roulettes s'enclenchent (Figure 19).
8. Retournez le réservoir en position verticale.

RANGE-OUTILS

(Non standard avec tous les modèles)

1. Tandis que l'arrière de l'appareil vous fait face, saisissez le range-outils et positionnez-le de sorte que les languettes se trouvent face à l'arrière de l'appareil (Figure 18).
2. Placez les languettes en forme de « J » dans les encoches situées sur les supports de cordon d'alimentation (Figure 19).
3. Appuyez sur les languettes jusqu'à ce qu'elles s'encliquettent en place.
4. Appuyez sur le centre du range-outils jusqu'à ce que la languette se bloque sur le bas du couvercle (Figure 20).

POSE DE LA POIGNÉE DE TRANSPORT

(Pas sur tous les modèles)

Attacher le manche de transport sur la cuve en introduisant un boulon dans le trou du centre du manche et de la cuve. Faire tenir les boulons avec un écrou. Faire tenir les poignées de côté avec les vis fournies. Pour ne pas endommager la cuve, écarter les extrémités du manche.

3 5 1 2 4

Article	Description
1	Manche de la cuve métallique
2	Poignée latérale de la cuve
3	Vis à tête six pans n° 10 x 3/4 pouce
4	Boulon de 1/4 - 20 x 1/2 pouce
5	Écrou à six pans de 1/4 - 20

POIGNÉES LATÉRALES DE LA CUVE

(Pas sur tous les modèles)

Poser les poignées latérales de la cuve avec les vis fournies (Figure 21).

RAMASSAGE DES POUSSIÈRES

INSTALLATION DU MANCHON EN MOUSSE ET DU FILTRE RÉUTILISABLE POUR LE RAMASSAGE DES POUSSIÈRES

(Non standard avec tous les modèles)

⚠ AVERTISSEMENT – DÉBRANCHEZ TOUJOURS LA FICHE DE LA PRISE MURALE AVANT DE RETIRER LE COUVERCLE DE LA CUVE.

Lorsque vous utilisez un filtre réutilisable pour le ramassage des poussières et des matières sèches, vous devez installer le manchon en mousse et le filtre pour assurer une filtration appropriée. Si l'aspirateur a été utilisé pour ramasser les liquides, le manchon en mousse doit être nettoyé et séché avant de l'installer pour ramasser des poussières. Tandis que le couvercle de la cuve est à l'envers, faites glisser le manchon en mousse sur le logement du couvercle en tirant jusqu'à ce que le manchon en mousse recouvre complètement le logement du couvercle (Figures 22, 23). Centrez le filtre réutilisable pour le ramassage des poussières (Figure

24), faites glisser l'anneau de montage vers le bas, sur le filtre, jusqu'à ce qu'il se trouve sur les arêtes du logement du couvercle (Figure 25). Le filtre réutilisable pour le ramassage des poussières devrait toujours être placé sur le manchon en mousse lors du ramassage des poussières. Pour enlever le filtre aux fins de nettoyage, retirez l'anneau de montage et le filtre du logement du

couvercle (Figure 26). Pour nettoyer le filtre réutilisable pour le ramassage des poussières, sec- ouez le filtre afin d'enlever l'excès de saleté ou de poussière ou (selon l'état du filtre), rincez-le à l'eau. Laissez le filtre sécher complètement avant de le réinstaller. NE LE LAVEZ PAS EN MACHINE OU NE LE SÉCHEZ PAS À LA SÉCHEUSE.

INSTALLATION DU FILTRE À CARTOUCHE

(Non standard avec tous les modèles)

REMARQUE : Si le manchon en mousse se trouve sur le logement du couvercle, il doit être retiré avant l'installation du filtre à cartouche.

Le filtre à cartouche peut être utilisé tant pour le ramassage des liquides que pour le ramassage des poussières; l'installation est identique pour les deux usages. Si vous devez ramasser de grandes quantités de liquides, veuillez vous reporter à la rubrique Utilisation pour le ramassage des liquides de ce guide. Maintenez le filtre à cartouche sur le logement du couvercle pour le ramassage de la plupart des poussières. Tandis que le couvercle de la cuve est à l'envers, faites glisser le filtre à cartouche vers le bas, sur le logement du couvercle, en poussant jusqu'à ce que le filtre soit scellé contre le couvercle (Figure 27). Placez le dispositif de retenue du filtre dans le des-

sus du filtre à cartouche, saisissez le couvercle de la cuve avec une main, tournez la poignée située sur le dispositif de retenue du filtre dans le sens des aiguilles d'une montre pour serrer et bloquer le filtre en place (Figures 28 et 29). Pour retirer le filtre aux fins de nettoyage, saisissez de nouveau le couvercle de la cuve avec une main et tournez le dispositif de retenue du filtre dans le sens inverse des aiguilles d'une montre pour le desserrer et le retirer; dégagez le filtre à cartouche hors du logement du couvercle (Figures 30 et 31). Pour nettoyer le filtre à cartouche, secouez-le ou brossez-le pour enlever l'excès de saleté ou rincez-le (de l'intérieur du filtre) à l'eau; laissez-le sécher complètement (pendant 24 heures environ) et réinstallez-le (Figures 32 et 33). REMARQUE : Si le filtre a été utilisé pour le ramassage de liquides, il doit être nettoyé et séché avant d'être utilisé pour le ramassage des poussières.

INSTALLATION DU FILTRE À CARTOUCHE JETABLE

(Non standard avec tous les modèles)

1. Ce sac ne doit être utilisé que pour le ramassage des poussières. Pour le ramassage de la suie, du ciment, du plâtre ou de la poussière de cloison sèche, ce sac doit être utilisé avec le filtre à cartouche.
2. Tandis que le cordon est débranché de la prise de courant, tirez les verrous du couvercle vers l'extérieur et retirez le couvercle de la cuve.
3. Saisissez fermement le collier en carton et faites glisser la protection en caoutchouc sur le raccord de l'orifice d'admission, aussi loin que possible (Figure 34).
4. Lorsqu'il est en place, étirez le sac et positionnez-le autour de l'intérieur de la cuve (Figure 35).

MISE EN GARDE POUR LE RAMASSAGE DES POUSSIÈRES FINES ET DES POUDRES

Lorsque vous utilisez l'aspirateur pour ramasser des poussières fines ou des poudres de tous types (p. ex. plâtre, poussière de cloisons sèches, cendres froides, poussière de béton, etc.), vous devez utiliser un sac filtre à haute efficacité pour cloisons sèches. Lorsque vous utilisez l'aspirateur pour ramasser les poussières et les débris ménagers ordinaires, vous pouvez utiliser des sacs filtres jetables standards à usage ménager. Ces « grands sacs » filtres se fixent à l'orifice d'arrivée d'air situé sur l'intérieur de la cuve de l'aspirateur.

GUIDE POUR LE CHOIX DU FILTRE

DIMENSIONS	Poussières finesCloissons sèches	Débris ménagersordinaires
18,9 à 30,3 L (5-8 Gal U.S.)....	90671/H	90661/F
37,8 à 53 L (10-14 Gal U.S.)....	90672/I	90662/F
56,8 à 83,2 L (15-22 Gal U.S.)....	90673/J	90663/G

90107

S FILTRE ET BAGUE DE FIXATION RÉUTILISABLES pour la plupart des aspirateurs pour déchets secs/humides.

90585 R LE MANCHON EN MOUSSE pour la plupart des aspirateurs pour déchets secs et humides.

UTILISATION POUR LE RAMASSAGE DES LIQUIDES

Retirez TOUTES les saletés et TOUS les débris de la cuve. L'aspirateur n'exige qu'un minimum de conversion pour passer du ramassage des poussières au ramassage des liquides. Retirez de l'aspirateur tous les filtres utilisés pour le ramassage des poussières. Vous devez utiliser un filtre à cartouche propre pour ramasser les petites quantités de liquides. Pour installer le filtre à cartouche de façon adéquate, reportez-vous à la rubrique Installation du filtre à cartouche. Pour obtenir les meilleurs résultats lorsque vous utilisez l'aspirateur pour ramasser de grandes quantités de liquides, retirez le filtre à cartouche. Si vous utilisez l'aspirateur pour ramasser des liquides contenant des débris, nous vous recommandons d'acheter un manchon en mousse et de l'installer sur le logement du filtre; sinon, vous n'avez pas besoin de manchon en mousse pour ramasser les liquides. Vous pouvez acheter le manchon en mousse et des filtres additionnels à partir de notre site Web, www.shopvac.com, en contactant notre Service à la clientèle ou auprès de votre distributeur local Shop-Vac ^MD .

L'air évacué peut produire une pulvérisation sous forme de brouillard si le filtre se sature pendant le ramassage des liquides. Si c'est le cas, retirez le filtre et laissez-le sécher ou remplacez-le par un autre filtre pour le ramassage des poussières afin d'éliminer le brouillard et d'éviter que le liquide ne s'égoutte par le pourtour du couvercle. Arrêtez immédiatement l'aspirateur dès que vous avez terminé de ramasser des liquides ou dès que la cuve est pleine et prête à être vidée. Soulevez le tuyau flexible pour évacuer tout excès de liquide qui pourrait se trouver dans la cuve. L'intérieur de la cuve devrait être nettoyé régulièrement.

Le manchon en mousse devrait être régulièrement nettoyé de la façon suivante :

1. Débranchez toujours la fiche de la prise murale avant de retirer le couvercle de la cuve. Retournez le couvercle de la cuve à l'envers. Retirez le manchon en mousse en le faisant glisser vers le haut et en le dégageant du logement du couvercle.
2. Secouez rapidement le manchon en mousse de bas en haut pour enlever l'excès de poussière.
3. Maintenez le manchon en mousse sous un écoulement d'eau pendant une ou deux minutes, en le rinçant de l'intérieur. Il n'est pas toujours nécessaire de laver le manchon à l'eau; cela dépend de son état.
4. Essorez doucement l'excès d'eau, essuyez le manchon en mousse avec une serviette propre et laissez-le sécher. Le manchon en mousse est maintenant prêt à être réinstallé sur le logement du couvercle.

REMARQUE : LES ACCESSOIRES UTILISÉS POUR LE RAMASSAGE DES LIQUIDES DEVRAIENT ÊTRE LAVÉS RÉGULIÈREMENT, TOUT SPÉCIALEMENT APRÈS LE RAMASSAGE DE LIQUIDES COLLANTS RÉSULTANT DE DÉVERSEMENTS ACCIDENTELS DANS LA CUISINE. POUR CE FAIRE, VOUS POUVEZ UTILISER UNE SOLUTION CONSTITUÉE D'EAU CHAUBE ET DE SAVON.

fONCTION DE SOUFFLERIE

Votre aspirateur peut être utilisé en tant que puissante soufflerie. Pour cela, débouchez le tuyau flexible de toute obstruction éventuelle. Insérez l'extrémité du tuyau flexible de l'appareil dans la sortie réservée à la soufflerie et située à l'arrière de l'appareil (figure 36). Tournez-la légèrement pour serrer le raccord. Vous devez faire preuve de prudence lorsque vous vous servez de l'appareil en tant que soufflerie en raison de la puissante force de l'air résultant de l'utilisation de certains accessoires.

AVERTISSEMENT – PORTEZ TOUJOURS UNE PROTECTION OCULAIRE POUR VOUS PROTÉGER DES CAILLOUX OU DES DÉBRIS SOULEVÉS PAR LA SOUFFLERIE OU q'UI POURRAIENT RICOCHER DANS VOS yEUX OU VOTRE VISAGE ET ENTRAÎNER DE GRAVES BLESSURES.

ÉVACUATION DES LIQUIDES DE LA CUVE

Tous les appareils ne sont pas équipés de drain de vidange de cuve. Suivez les instructions qui s'appliquent à votre appareil spécifique.

Sans drain de vidange de cuve

Vous pouvez évacuer les liquides en enlevant le couvercle de la cuve. Pour vider la cuve, arrêtez le moteur et retirez la fiche de la prise murale. Retirez le couvercle de la cuve et évacuez le contenu en liquides dans un drain adéquat. Lorsque la cuve est vide, remettez le couvercle dans sa position originale. Pour continuer à utiliser l'aspirateur, branchez le cordon d'alimentation dans la prise murale et mettez l'appareil en marche.

Avec drain de vidange de cuve

Vous pouvez évacuer les liquides en enlevant le drain de vidange de la cuve. Pour ce faire, arrêtez l'appareil et retirez la fiche de la prise murale. Retirez le bouchon de vidange et évacuez les liquides dans un drain adéquat. Lorsque la cuve est vide, remettez le drain de vidange dans sa position originale. Pour continuer à utiliser l'aspirateur, branchez le cordon d'alimentation dans la prise murale et mettez l'appareil en marche.

ARRÊT DE SUCCION AUTOMATIqUE

L'aspirateur est équipé d'un arrêt de succion automatique qui fonctionne lors du ramassage des liquides. Tandis que le niveau atteint par les liquides monte dans la cuve, un flotteur interne s'élève pour s'appuyer contre un joint situé à l'admission du moteur, ce qui arrête la succion. Le moteur émet alors un bruit plus aigu que la normale et la succion est fortement réduite. Si cela se produit, arrêtez immédiatement l'appareil. Le fait de ne pas arrêter le fonctionnement de l'appareil dès que le flotteur s'élève et arrête la succion endommage gravement le moteur. Pour continuer d'utiliser l'aspirateur, videz le liquide contenu dans la cuve tel que décrit au paragraphe précédent.

REMARqUE : LA SUCCION PEUT S'INTERROMPRE SI L'ASPIRATEUR BASCULE ACCIDENTELLEMENT VERS L'AVANT. SI CELA SE PRODUIT, REMETTEZ L'ASPIRATEUR DROIT ET PLACEZ LE COMMUTATEUR À LA POSITION D'ARRÊT. CECI PERMET AU FLOTTEUR DE REVENIR À SA POSITION NORMALE ET VOUS POUVEZ CONTINUER À UTILISER L'ASPIRATEUR.

LUBRIFICATION

Aucun graissage n'est nécessaire puisque le moteur est équipé de paliers lubrifiés à vie.

ENTREPOSAGE

Avant d'entreposer votre aspirateur, vous devriez vider et nettoyer la cuve. Vous pouvez enrouler le cordon d'alimentation autour des supports de cordon d'alimentation situés sur le couvercle de la cuve, à l'arrière de l'appareil (figure 37). Les accessoires peuvent être entreposés dans le range-outils (non standard avec tous les modèles) pour les avoir à portée de la main. L'aspirateur devrait être entreposé à l'intérieur.

DÉPISTAGE DES PANNES

Panne Cause	possible Solution
La succion faiblit ou s'échauffe	Le filtre est obstrué Brossez le filtre pour enlever la saleté. Si le problème persiste, changez le filtre.
	Il y a une fuite d'air	Vérifiez tous les raccords pour vous assurer qu'ils sont bien serrés (buses, tuyau flexible, etc.). Assurez-vous que la cuve est correctement scellée.
	Le tuyau flexible ou la buse est obstruée	Vérifiez la buse, le tuyau flexible, etc. pour déceler toute obstruction et débouchez au besoin.
Du brouillard se forme dans l'air d'évacuation	Le filtre est saturé Rempacez le filtre saturé par un filtre à poussières.

AVERTISSEMENT - SI L'UNE DES PIÈCES DU CARTER DU MOTEUR SE DÉTACHE OU CASSE, EXPOSANT LE MOTEUR OU AUTRE COMPOSANT ÉLECTRIQUE, ARRÊTEZ IMMÉDIATEMENT LE FONCTIONNEMENT DE L'ASPIRATEUR POUR ÉVITER DE CAUSER DES BLESSURES OU D'ENDOMMAGER DAVANTAGE L'ASPIRATEUR. LES

RÉPARATIONS DEVRAIENT ÊTRE EFFECTUÉES AVANT DE RÉUTILISER L'ASPIRATEUR.

GARANTIE DE TROIS (3) ANS POUR UN USAGE MÉNAGER

Votre aspirateur Shop-Vac ^MD est garanti pour une période de trois ans à compter de la date d'achat contre tous défauts originaux de fabrication et de main-d'œuvre s'il est utilisé dans le cadre d'un usage ménager normal, conforme aux instructions contenues dans le présent Guide de l'utilisateur. Si ce produit est utilisé à des fins commerciales ou locatives, une garantie limitée de 90 jours s'applique. Shop-Vac Corporation garantit de remettre cet aspirateur en bon état de marche, en le réparant ou en remplaçant les pièces défectueuses gratuitement pendant la période de garantie. Cette garantie ne couvre pas les accessoires. L'utilisation de filtres et/ou d'accessoires non recommandés peut annuler la garantie du fabricant. Shop-Vac ^MD n'assume aucune responsabilité pour les dommages ou les défauts de fonctionnement causés par une utilisation non adéquate, une manipulation négligente ou si des réparations ou des modifications ont été effectuées. N'essayez pas d'effectuer des réparations sur votre aspirateur autres que celles décrites dans le Guide de l'utilisateur. La date de la preuve d'achat est requise. Cette garantie vous confère des droits spécifiques auxquels peuvent s'ajouter d'autres droits variant d'un état ou d'une province à l'autre. Cette garantie ne s'applique pas hors des États-Unis et du Canada.

Clients des États-Unis : pour tout dépannage du produit, contactez le Service à la clientèle de Shop-Vac Corporation en composant le [phone] ou allez à www.shopvac.com/support. Visitez www.shopvac.com pour consulter le diagramme des pièces de votre aspirateur. Customers in Canada: for product service return the complete unit, (transportation prepaid), to the Authorized Shop-Vac ^MD Service Centre nearest you. A complete list of Authorized Service Centres is included with each vacuum cleaner.

Clients du Canada : pour tout dépannage du produit, renvoyez l'aspirateur au complet (frais prépayés), au centre de service Shop-Vac ^MD agréé le plus près de chez vous. Une liste exhaustive de tous les centres de service agréés est comprise avec chaque aspirateur.

Clients du Mexique : pour tout dépannage du produit, reportez-vous à la documentation incluse avec votre appareil.
