MANUAL DE USUARIO 5989500 Shop-Vac

ATENCIÓN! Lea cuidadosamente todas las normas de seguridad antes de utilizar la aspira- dora. Conserve esta man- ual para consultas futuras.

PELIGRO! Nunca opere esta unidad ante la presencia de materiales o vapores inflamables dado que los artefactos eléctricos pro- ducen arcos o chispas que pueden causar un incendio o una explosión.

RÉPARATIONS DEVRAIENT ÊTRE EffECTUÉES AVANT DE RÉUTILISER L’ASPIRATEUR.provisional como el que se muestra en las ilustraciones B y C para conectar este enchufe a una toma de corriente de 2 polos, como la que se exhibe en la ilustración B si no tiene disponible una toma de corriente debidamente conectada a tierra. El adaptador provisional debe ser utilizado solamente hasta que un electricista pueda instalar una toma de corriente debidamente conectada a tierra (ilustración A). La espiga rígida de color verde, orejeta o accesorio similar que sale del adaptador debe conectarse a una conexión a tierra permanente tal como la tapa de la toma de corriente, debidamente conectada a tierra. Siempre que se utilice un adaptador, debe ser sujetado en su lugar mediante un tornillo metálico. EN CANADÁ, EL REGLAMENTO DE ELECTRICIDAD CANADIENSE NO PERMITE EL USO DE UN ADAPTADOR PROVISIONAL. Asegúrese de que este artefacto esté conectado a una toma de cor- riente que tenga la misma configuración que la del enchufe. No se debe utilizar ningún adaptador con este artefacto. MÉTODOS PARA LA CONEXIÓN A TIERRACAJA DE TOMA DE CORRIENTE CONECTADA A TIERRATOMA DE CORRIENTECONECTADAA TIERRATERMINAL DETIERRATORNILLOMETÁLICOADAPTADORLENGÜETA PARA ELTORNILLO DEPUESTA A TIERRA(A)(B)(C) Este aparato debe estar conectado a tierra. Si por algún motivo falla o se descompone, la con- exión a tierra proporciona una vía de menor resistencia para la corriente eléctrica, reduciendo el riesgo de sufrir una descarga. Este artefacto está equipado con un cable que cuenta con un conductor a tierra y un enchufe a tierra. El enchufe debe ser insertado en una toma de cor- riente adecuada que esté debidamente instalada y conectada a tierra de acuerdo con todos los códigos y reglamentos locales.

ADVERTENCIA – UNA CONEXIÓN INADECUADA

DEL CONDUCTOR A TIERRA PARA EL EqUIPO, PUEDE RESULTAR EN UN RIESGO DE DESCARGA ELÉCTRICA. VERIfIqUE CON UN ELECTRICISTA CALIfICADO O TÉCNICO DE SERVICIO SI TIENE DUDAS CON RESPECTO A SI LA TOMA DE CORRIENTE ESTÁ ADECUADAMENTE CONECTADA A TIERRA. NO HAGA MODIfICACIONES EN EL ENCHUfE DEL APARATO. SI NO SE AjUSTA A LA TOMA DE CORRIENTE, HAGA qUE UN ELECTRICISTA CALIfICADO LE INSTALE UNA TOMA DE CORRIENTE APROPIADA. Este aparato es para utilizarse en un circuito de 120 voltios nominal y cuenta con un enchufe con conexión a tierra como el que aparece en la ilustración A. Puede usar un adaptador

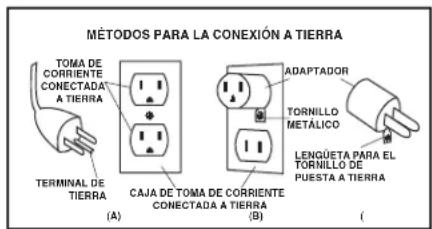

INSTRUCCIONES DE CONEXIÓN A TIERRA

Cuando utilice el aparato a una distancia donde sea necesario utilizar un cable de extensión, debe emplear un cable con conexión a tierra de tamaño adecuado, por razones de seguridad y para prevenir la pérdida de potencia y el sobrecalentamiento. Use la tabla que aparece más abajo para determinar el calibre (AWG) requerido para el cable. Para determinar el amperaje de su aspiradora, vea la placa localizada en la parte trasera del motor. Antes de utilizar el artefacto, compruebe que el cable de corriente esté bien colocado y que no existan cables expuestos o aislamientos dañados. Haga los reemplazos o las reparaciones que sean necesarios antes de utilizar el artefacto. Utilice únicamente los cables de extensión para exteriores de tres hilos que tengan enchufes con conexión a tierra y toma de corriente de tres polos para poder conectar el enchufe del cable de extensión. Cuando esté aspirando materiales líquidos, asegúrese de que la conexión del cable de extensión no entre en contacto con el líquido.

Cuando esté usando un artefacto eléctrico, deberá seguir siempre las precauciones bási- cas, entre las que se incluyen las siguientes: LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE ARTEfACTO.

1. No deje sin atención el artefacto cuando esté conectado. Desconéctelo de la toma de cor-

riente cuando no lo esté utilizando y antes de darle mantenimiento. Conéctelo únicamente a una toma de corriente debidamente conectada a tierra. Consulte las instrucciones para la conexión a tierra.

2. No lo exponga a la lluvia, guárdelo en el interior.

3. No permita que lo utilicen como un juguete. Se requiere una estrecha vigilancia cuando lo

utilicen los niños o se utilice cerca de ellos.

4. Utilícelo solamente como se describe en este manual. Utilice solamente los accesorios reco-

mendados por el fabricante.

5. No lo utilice si el cable o el enchufe están dañados. Si el artefacto no funciona como debiera,

se ha caído, dañado, dejado a la intemperie o se ha dejado caer en el agua, póngase en contacto con Shop-Vac Corporation para solicitar asistencia.

6. No jale o transporte el artefacto por el cable, no utilice el cable como una manija, no cierre

las puertas sobre el cable ni jale el cable alrededor de bordes filosos o esquinas. No pase el artefacto sobre el cable. Mantenga el cable alejado de las superficies calientes.

7. No desconecte el artefacto tirando del cable. Para desconectarlo, tómelo por el enchufe, no

8. No toque el enchufe ni el artefacto con las manos mojadas.

9. No inserte ningún objeto por las aberturas. No lo utilice si cualquiera de las aberturas está

bloqueada. Manténgalo libre de polvo, pelusa, cabello y cualquier otro material que pudiera reducir el flujo de aire.

10. Mantenga el cabello, la ropa suelta, los dedos y en general todo su cuerpo, alejado de las

aberturas y partes móviles del artefacto.

11. No aspire ningún material que esté ardiendo o humeando, como cigarros, cerillos o cenizas

12. No lo utilice sin colocarle antes la bolsa para polvo y/o los filtros.

13. Apague todos los controles antes de desconectar la unidad.

14. Extreme precauciones cuando esté limpiando en las escaleras.

15. No lo utilice para aspirar líquidos inflamables o combustibles, como gasolina, ni lo utilice en

áreas en donde pudieran estar presentes estas sustancias.

16. No utilice su aspiradora como rociador para líquidos inflamables como pinturas con base de

aceite, lacas, productos de limpieza para el hogar, etc.

17. No aspire materiales tóxicos, carcinógenos, combustibles, ni otros materiales peligrosos como

amianto, arsénico, bario, berilio, plomo, pesticidas u otros materiales que representen un riesgo para la salud. Existen artefactos especialmente diseñados para estos propósitos.

18. No recoja hollín, cemento, yeso o polvo de muro de mampostería sin colocar antes el filtro

de cartucho y la bolsa colectora filtrante. Éstas son partículas muy finas que pueden pasar a través de la espuma y afectar el funcionamiento del motor o ser expelidas nuevamente al aire. Se encuentran disponibles bolsas colectoras filtrantes adicionales.

19. No deje el cable en el piso una vez que haya terminado su trabajo de limpieza, ya que podría

20. Tenga cuidado especial al vaciar los depósitos excesivamente cargados.

21. Para evitar la combustión espontánea, vacíe el depósito después de cada uso.

22. El funcionamiento de una aspiradora de servicio podría ocasionar que objetos extraños sean

soplados hacia los ojos, lo que podría resultar en una lesión ocular. Siempre lleve puestas gafas de seguridad cuando haga funcionar una aspiradora.

23. MANTÉNGASE ALERTA. Vigile lo que está haciendo y utilice el sentido común. No utilice una

aspiradora para limpieza cuando esté cansado, distraído o bajo el efecto de drogas, alcohol o medicamentos que causen una pérdida del control.

24. ¡ADVERTENCIA! NO utilice esta aspiradora para aspirar residuos de pintura con plomo dado

que al hacerlo se podrían dispersar partículas delgadas de plomo en el aire. Esta aspiradora no ha sido diseñada para ser utilizada, conforme a la Regulación de la EPA 40 CFR Parte 745, para limpieza de materiales de pintura con plomo.

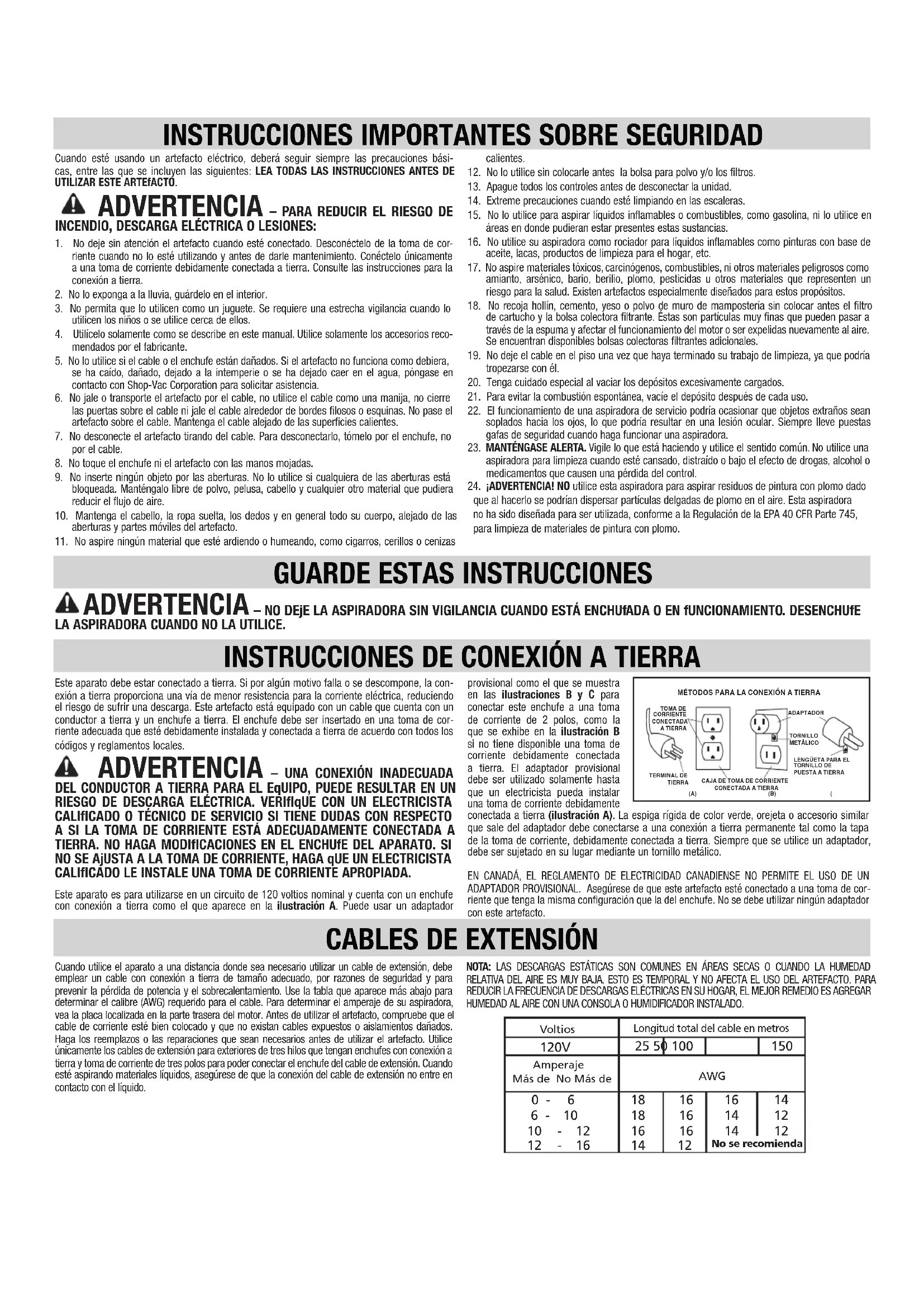

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA – NO DEjE LA ASPIRADORA SIN VIGILANCIA CUANDO ESTÁ ENCHUfADA O EN fUNCIONAMIENTO. DESENCHUfE LA ASPIRADORA CUANDO NO LA UTILICE. VoltiosLongitud total del cable en metros 120V

No se recomiendaAmperaje Más de No Más de

1. Jale los sujetadores de la tapa hacia fuera y retire la cubierta del depósito y cualquier

accesorio que esté empacado con el depósito.

2. Acople el sistema de ruedas siguiendo las instrucciones e ilustraciones de este manual.

3. Acople las manijas laterales el depósito siguiendo las instrucciones e ilustraciones de este

4. Antes de volver a colocar la cubierta del depósito, consulte las secciones sobre Aspiración

de Sólidos o Aspiración de Líquidos de este manual para asegurarse de que tiene instala- dos los filtros apropiados para su operación de limpieza.

5. Vuelva a colocar la cubierta del depósito y aplique presión con los pulgares a cada sujeta

dor hasta que se encajen bien en su posición. Asegúrese que todos los sujetadores de la tapa estén bien ajusta dos.

6. Inserte el extremo de la manguera de la máquia

en la entrada del depósito. Gírelo ligeramente para ajustar la conexión (Figura 1).

7. Acople los tubos de extensión al extremo de la

manguera donde se colocan los accesorios. Gírelo ligeramente para ajustar la conexión (Figura 1).

8. Acople uno de los accesorios de limpieza (dependiendo de lo que requiera para limpiar) a

los tubos de extensión. Gírelo ligeramente para ajustar la conexión (Figura 1).

9. Enchufe el cable en el tomacorriente de pared. Su aspiradora está lista para usarse.

I = ENCENDIDO, O =APAGADO

NOTA: DISPONE DE MUCHAS MÁS HERRAMIENTAS ÚTILES EN SU DISTRIBUIDOR LOCAL O EN EL SITIO WEB DE SHOP-VAC®. No todas las unidades vienen equipadas con el mismo sistema de ruedas. Siga las instrucciones que apliquen a su unidad. Con bases de rueda

1. Con el cable desconectado de la toma de corriente y

habiendo retirado la cubierta del depósito, voltee el depósito de modo que el fondo quede mirando hacia arriba.

2. Con un par de tijeras, corte la plantilla que se provee

para que se adapte a la medida de su depósito. Las medidas serán de un diámetro de 27 cm. (11”), 35 cm. (14”) o 46 cm. (16”).

3. Una vez que se ha cortado la plantilla, colóquela so-

bre el fondo del depósito, proceda a alinear la flecha de entrada en la plantilla con el centro de la entrada en el depósito (Figura 2).

4. Si las bases de la rueda están unidas, sepárelas

quitando las cintas.

5. Tome las bases de la rueda marcadas con la letra

A y alinee la flecha sobre la base (Figura 3) con la flecha en la plantilla también marcada con la letra A (Figura 4).

6. Coloque la muesca de la base sobre el borde del depósito y empuje hasta que la base de la

rueda esté bien firme contra el fondo del depósito (Figura 5).

7. Asegure las bases con el tornillo y la arandela suministrados (Figura 6).

8. Repita los pasos 4-7 con las bases restantes.

9. Si las arandelas planas de plástico vienen incluidas en el paquete de accesorios, coloque

la arandela plana sobre el vástago de cada ruedita. NOTA: No son necesarias las arandelas planas con todas las unidades.10. Inserte las ruedas dentro de las bases colocando el vástago la rueda dentro de los orificios provistos. Aplique presíon y enrosque hasta que las ruedas encajen en su lugar (Figura 7).

11. Regrese el depósito a su posición normal.

PlantillaFondo del depósito

Con carretilla con rueditas Encontrará cuatro rueditas (a) con su aspiradora para residuos líquidos y sólidos. Si su aspirado- ra es de 16 galones americanos (60.5 litros) o más grande, también encontrará dos tornillos, dos arandelas planas de metal y dos tuercas cuadradas. Ensamble como se indica a continuación:

1. Asegúrese de que el cable esté desconectado del tomacorriente y luego retire la tapa del

2. Si su unidad es de 4 galones americanos (15.1 litros) a 14 galones americanos (53 litros),

ensamble de la siguiente manera: a. De vuelta el depósito de manera que la parte inferior quede mirando hacia arriba. b. Inserte las rueditas en la parte inferior de la carretilla colocando el vástago de las rueditas en los orificios provistos. Aplique presión y torsión hasta que las rueditas hayan encajado en su lugar (Figura 8). c. Regrese el depósito a la posición vertical.

3. Si su unidad es de 16 galones americanos (60.5 litros) o por encima de esta capacidad,

ensamble de la siguiente manera: a. Con el depósito en la posición vertical y su parte posterior mirando hacia usted, inserte la tuerca cuadrada dentro de una de las dos ranuras localizadas en la parte posterior de la carretilla (Figura 9). b. Coloque la arandela plana de metal sobre el vástago del tornillo. c. Incline el depósito ligeramente hacia adelante y ubique el orificio que está en la

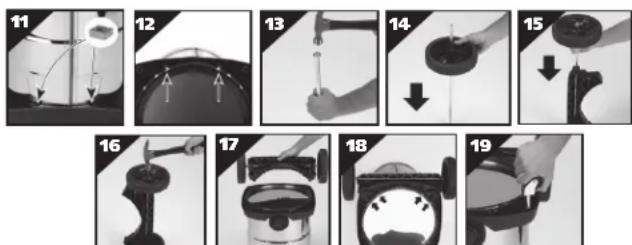

Con carretilla de ruedas Encontrará dos carretillas (b), dos ruedas traseras grandes (c), un eje (d), bastidor de herra- mientas (e) y dos tuercas ciegas (f). Si su aspiradora es de 16 galones americanos (60.5 litros) o más grande, también encontrará dos tornillos, dos arandelas planas de metal y dos tuercas cuadradas en la misma. Ensamble como se indica a continuación:

1. Asegúrese de que el cable esté desconectado del tomacorriente y luego retire la tapa del

2. Si su unidad es de 4 galones americanos (15.1 litros) a 14 galones americanos (53 litros),

ensamble de la siguiente manera: a. De vuelta el depósito de manera que la parte inferior quede mirando hacia arriba. b. Continúe con el paso 4 de más abajo.

3. Si su unidad es de 16 galones americanos (60.5 litros) o por encima de esta capacidad,

ensamble de la siguiente manera: a. Con el depósito en la posición vertical y su parte posterior mirando hacia usted, inserte la tuerca cuadrada dentro de una de las dos ranuras localizadas en la parte posterior de la carretilla (Figura 11). b. Coloque la arandela plana de metal sobre el vástago del tornillo. c. Incline el depósito ligeramente hacia adelante y ubique el orificio que está en la parte inferior de la carretilla directamente por debajo de la ranura con la tuerca cuadrada (Figura 12). d. Coloque el tornillo, con la arandela plana dentro del orificio y gire en sentido de las agujas del reloj hasta que la parte extrema del tornillo se conecte con la tuerca cuadrada. Si tiene dificultad para que el tornillo haga contacto con la tuerca cuadrada, empuje hacia abajo sobre la tuerca con el extremo borrador de un lápiz mientras gira el tornillo. e. Para terminar, apriete el tornillo utilizando una llave de tubo o llave para tuercas de 7/16”. f. Repita los pasos "a" a "e" con la segunda ranura de la carretilla. g. De vuelta el depósito de manera que la parte inferior quede mirando hacia arriba. Continúe con el paso 4 de más abajo.

4. Coloque el eje de manera vertical sobre una superficie dura y martille sobre la tuerca

ciega (Figura 13). Coloque una rueda en el eje y deslícela hacia abajo hasta la tuerca ciega (Figura 14). Compruebe que el lado plano del cubo de la rueda esté orientado hacia afuera.

5. Deslice el eje a través de los orificios provistos en el bastidor de herramientas

6. Deslice la rueda restante sobre el eje y martille sobre la segunda tuerca ciega (Figura 16).

7. Instale el conjunto del bastidor de herramientas sobre la carretilla (ya instalada sobre el

depósito) colocando la ranura grande en el bastidor sobre el borde en la parte posterior de la carretilla (Figura 17). Empuje el bastidor sobre la carretilla hasta que el fondo del mismo esté alineado con el fondo de la carretilla. NOTA: Es normal que el bastidor de her- ramientas se ajuste firmemente sobre la carretilla.

8. Asegure con los cuatro tornillos suministrados (Figura 18).

9. Si las arandelas planas de plástico vienen incluidas en el paquete de accesorios, coloque

la arandela plana sobre el vástago de cada ruedita. NOTA: No son necesarias las arande- las planas con todas las unidades.

10. Inserte las rueditas en la parte frontal de la carretilla colocando el vástago de las rueditas

en los orificios provistos. Aplique presión y torsión hasta que las rueditas hayan encajado en su lugar (Figura 19).

11. Regrese el depósito a su posición vertical.

parte inferior de la carretilla directamente por debajo de la ranura con la tuerca cuadrada (Figura 10). d. Coloque el tornillo, con la arandela plana dentro del orificio y gire en sentido de las agujas del reloj hasta que la parte extrema del tornillo se conecte con la tuerca cuadrada. Si tiene dificultad para que el tornillo haga contacto con la tuerca cuadrada, empuje hacia abajo sobre la tuerca con el extremo borrador de un lápiz mientras gira el tornillo. e. Para terminar, apriete el tornillo utilizando una llave de tubo o llave para tuercas de 7/16”. f. Repita los pasos "a" a "e" con la segunda ranura de la carretilla.

11lación es la misma para ambos. Cuando aspire grandes cantidades de líquido, por favor consulte la sección de Aspiración de Líquidos en este manual. Use el filtro de cartucho sobre el alojamiento de la tapa para la aspiración de materiales sólidos en general. Con la cubierta del depósito en posición invertida, deslice el filtro de cartucho hacia abajo sobre el alojamiento de la tapa, empujando hasta que el filtro se selle contra la cubierta (Figura 27). Coloque el retenedor de filtro dentro de la parte superior del filtro de cartucho, sostenga la cubierta del depósito con una mano, gire la manija del retenedor del filtro en sentido de las agujas del reloj para apretar, asegurando el filtro en su lugar (Figuras 28 y 29). Para extraer el filtro para su limpieza, sostenga la cubierta del depósito y gire el retenedor de filtro en sentido contrario a las agujas del reloj para aflojar y extraer, deslice el filtro de cartucho fuera del alojamiento de la tapa (Figuras 30 y 31). Para limpiar el filtro de cartucho, saque la suciedad agitándolo o con un cepillo o enjuagándolo (desde el interior hacia fuera del filtro) con agua, deje que se seque por completo (aproximadamente 24 horas) antes de volver a instalarlo (Figuras 32 y 33). NOTA: Si el filtro ha sido utilizado para aspiración de líquidos, se deberá limpiar y dejar secar antes de utilizarlo para la aspiración de sólidos.

INSTALACIÓN DE LA BOLSA FILTRANTE

DESECHABLE (No es común a todos los modelos)

1. Se debe utilizar solamente para la aspiración de materiales

sólidos. Utilícela junto con el filtro de cartucho para la aspiración de hollín, cemento, yeso o polvo de muro de mampostería.

2. Con el cable desconectado de la toma de corriente, jale

de los sujetadores hacia fuera para retirar la cubierta del depósito.

3. Sujete firmemente el collarín de cartón y deslice el protector de goma sobre el accesorio de

entrada haciéndolo entrar lo más que se pueda (Figura 34).

4. Cuando esté en su lugar, abra la bolsa y colóquela alrededor del interior del depósito. (Figura

ASPIRACIÓN DE RESIDUOS LÍQUIDOS

Extraiga TODA la suciedad y los residuos que se encuentren en el depósito. La aspiradora requi- ere únicamente un mínimo de conversión para pasar del servicio de aspiración de materiales sólidos a aspiración de materiales líquidos. Retire todos los filtros usados para aspiración de sólidos de la aspiradora. Se puede utilizar un filtro de cartucho limpio para aspirar pequeñas cantidades de líquidos. Para una correcta instalación del filtro de cartucho, consulte la sección Instalación del Filtro de Cartucho. Para obtener mejores resultados cuando se aspiran grandes cantidades de líquido, retire el filtro de cartucho. Cuando se aspiran líquidos que contienen residuos, es recomendable comprar una manga de hule-espuma e instalarla sobre el aloja- miento del filtro. En caso contrario, no es necesario utilizar una manga de hule-espuma para aspiración de líquidos. Se pueden adquirir mangas de hule-espuma y filtros adicionales visitando nuestro sitio en Internet www.shopvac.com, poniéndose en contacto con nuestro departamento de atención al cliente o comprando a su distribuidor local de Shop-Vac®. Puede presentarse un rocío en el aire de emisión si el filtro se satura durante la aspiración de materiales líquidos. Si hay rocío, saque y deje secar el filtro o reemplácelo con otro filtro seco para eliminar el rocío y el posible escurrimiento de líquido alrededor de la tapa. Apague la unidad inmediatamente después de terminar un trabajo de aspiración de materiales líquidos o cuando el depósito esté lleno y listo para ser vaciado. Eleve la manguera para drenar cualquier exceso de líquido dentro del depósito. El interior del depósito debe limpiarse periódicamente. La manga de hule-espuma debe limpiarse periódicamente como se describe en los siguientes pasos: wash is not always required, depending on the condition of the foam sleeve.

1. Desconecte siempre el enchufe del tomacorriente de pared antes de retirar la cubierta del

depósito. Coloque la cubierta del depósito en posición invertida. Retire la manga de hule- espuma deslizándola hacia arriba y afuera del alojamiento de la tapa.

2. Sacuda el exceso de polvo de la manga de hule-espuma con un movimiento rápido hacia

ADVERTENCIA PARA PARTÍCULAS FINAS DE

POLVO Cuando aspire partículas finas de polvo de cualquier tipo (por ejemplo yeso, muro de mam- postería, cenizas frías, polvo de cemento, etc.).... debe utilizarse una bolsa filtrante para muro de mampostería de alta eficiencia. Cuando se aspiran residuos y polvo en el hogar, se pueden utilizar las bolsas filtrantes desechables estándar para uso doméstico. Estos filtros con "bolsas grandes" se conectan al accesorio de entrada de aire en la parte interior del depósito de la aspiradora. GUÍA DE SELECCIÓN DE FILTROS TAMAÑO5-8 gal. (18,9-30,3L)10-14 gal. (37,8-53L)15-22 gal. (56,8-83,2L) 90107 FILTRO PARA SÓLIDOS REUTILIZABLE Y ANILLO DE MONTAJE se adaptan a la mayoría las aspiradoras para líquidos y sólidos Shop-Vac

90585 MANGA DE FILTRO DE HULE-ESUMPA se adapta se adaptan a la mayoría las aspiradoras para líquidos y sólidos Shop-Vac

(No es común a todos los modelos) NOTA: Si la manga de hule-espuma está posicionada sobre el alojamiento de la tapa, es nece- sario extraerla antes de instalar el filtro de cartucho. El filtro de cartucho puede utilizase para la aspiración de materiales líquidos o sólidos; la insta-

INSTALACIÓN DEL FILTRO DE CARTUCHO

Cuando se utiliza el filtro para sólidos reutilizable para aspi- rar polvo y materiales sólidos, debe instalarse la manga de hule-espuma y el filtro para aspiración de sólidos reutiliz- able para garantizar un filtrado adecuado. Si la aspiradora ha sido utilizada para aspirar líquidos, se deberá limpiar y secar la manga de hule-espuma antes de instalarla para la aspiración de materiales sólidos. Con la cubierta del depósito en posición invertida, deslice la manga de hule- espuma hacia abajo sobre el alojamiento de la tapa jalando hasta que la manga cubra completamente el alojamiento de la tapa (Figuras 22, 23). Coloque en el centro el filtro para aspiración de sólidos reutilizable sobre el alojamiento de la tapa (Figura 24), deslice el anillo de montaje hacia abajo sobre el filtro hasta que el anillo se posicione contra los montantes del alojamiento de la tapa (Figura 25). El filtro para aspiración de sólidos reutilizable siempre debe estar en posición sobre la manga de hule-espuma para la aspiración de materiales sólidos. Para sacar el filtro con el fin de limpiarlo, extraiga el anillo de montaje y filtro del alojamiento de la tapa (Figura 26). Para limpiar el filtro para sólidos reutilizable, quite la suciedad o el polvo sacudiéndolo (en función del estado del filtro) o enjuague con agua. Deje secar el filtro completamente y vuelva a instalarlo. NO LAVE O SEQUE EL FILTRO A MÁQUINA.

INSTALACIÓN DE LA MANGA DE HULE-

ESPUMA Y DEL FILTRO REUTILIZABLE PARA

ASPIRACIÓN DE SÓLIDOS

ASPIRACIÓN DE SÓLIDOS

ADVERTENCIA – SIEMPRE DESCONECTE EL

ENCHUFE DE LA TOMA DE CORRIENTE DE PARED ANTES DE RETIRAR LA CUBIERTA DEL DEPÓSITO. (No es común a todos los modelos)

Pieza Descripción 1 Manija del depósito de metal 2 Manija del depósito lateral 3 Tornillo #10 x 0,19 cm (3/4”) 4 Tuerca 0,63 cm (1/4”) - 20 1,27 cm (1/2”) 5 Tuerca hexagonal 0,63 cm (1/4”) - 20 (No es común para todos los modelos) Acople las manijas laterales al depósito con los tornillos suministrados (Figure 21).

PORTA-HERRAMIENTAS (No es común a todos los modelos)

1. Con la parte posterior de la unidad mirando hacia usted, tome el porta-herramientas y

colóquelo con las lengüetas mirando hacia la parte posterior de la unidad (Figura 18).

2. Coloque las lengüetas en forma de “J” en las ranuras de los soportes para enrollado de cable

3. Presione hasta que las lengüetas encajen en su lugar.

4. Presione en el centro del porta-herramientas hasta que la lengüeta quede asegurada en la

parte inferior de la tapa (Figura 20). (No es común a todos los modelos) Insertando el perno a través del orificio central de la manija y del depósito, asegure con la tuerca provista. Acople las manijas laterales con tornillos provistos. Asegúrese de extender los extremos de la manija del carro cuando ensamble para evitar daños al depósito.

INSTALACIÓN DE MANGO DEL CARRO

18LUBRICACIÓN No se requiere lubricación ya que el motor está equipado con cojinetes lubricados de por vida. Problema Posible causa Remedio La succión se debil-ita o se calientaFuga de aireObstrucción en manguera o boquillaCondensación en el aire de descargaFiltro saturado Reemplace el filtro saturado con uno seco.Revise que no haya obstrucciones en boquillas, manguera, y extráigalas si las hubiere.Revise que todas las juntas estén selladas (boquillas, manguera, etc.). Verifique que la cubierta del depósito esté bien sellada.Filtro tapado Cepille el polvo del filtro. Si el problema con-tinúa, cambie el filtro.

SOLUCIÓN DE PROBLEMAS

PARTES DEL ALOJAMIENTO DEL MOTOR SE ROMPE O SE AFLOJA, DEJANDO EXPUESTO EL MOTOR O CUALQUIER COMPONENTE ELÉCTRICO, DEBERÁ SUSPENDERSE INMEDIATAMENTE EL USO DEL APARATO PARA EVITAR LESIONES PERSONALES O DAÑOS A LA PROPIA ASPIRADORA. DEBERÁ REPARARSE LA ASPIRADORA ANTES DE PODER UTILIZARLA NUEVAMENTE. ALMACENAMIENTO Antes de almacenar su aspiradora, deberá vaciar y limpiar el depósito. Puede doblar el cable de corriente alrededor del soporte para enrollado de cable de la cubierta del depósito ubicado en la parte posterior de la unidad (Figura 37). Puede guardar los accesorios en el porta-herramientas (no común a todos los modelos), para que estén siempre disponibles. La aspiradora debe almacenarse en el interior. GARANTÍA DE USO DOMÉSTICO POR TRES AÑOS Su aspiradora Shop-Vac® está garantizada para uso doméstico normal, de acuerdo con el Manual del Usuario, contra defectos originales en los materiales y en la mano de obra por un período de tres años desde la fecha de compra. Si este producto se utilizara para fines comerciales o de alquiler, se aplicará una garantía limitada de 90 días. Shop-Vac Corporation garantiza la puesta de esta aspiradora en condiciones operativas correctas, ya sea mediante su reparación o el reemplazo de sus piezas, durante el período de garantía, y sin cargo alguno. Esta garantía no cubre los accesorios. La utilización de filtros y/o accesorios no recomendados puede anular la garantía del fabricante. Shop-Vac® no asume ninguna responsabilidad por daños o funcionamiento defectuoso causados por uso incorrecto, manipulación negligente, o cuando se han realizado reparaciones o modificaciones al equipo. No intente reparar usted mismo su aspiradora. El único mantenimiento que usted debe darle es el que se describe en el Manual del Usuario. Es necesario presentar comprobante con la fecha de compra. Esta garantía le otorga derechos legales específicos, y usted también puede tener otros derechos, que varían de un estado a otro o de una provincia a otra. Esta garantía no es válida fuera del territorio de los Estados Unidos y Canadá. Clientes en los Estados Unidos: para soporte técnico, póngase en contacto con Shop-Vac Corporation, Atención al Cliente, al número [phone], o visite www.shopvac.com/support. Visite www.shopvac.com para un diagrama del listado de piezas de su aspiradora. Clientes en Canadá: regrese la unidad completa (transporte prepago) al Centro de Servicio Técnico Autorizado de Shop-Vac® más cercano a su domicilio. Una lista completa de Centros de Servicio Autorizados se incluye con cada aspiradora. Clientes en México: para reparaciones del producto, consulte la documentación que recibió junto con la unidad.

La aspiradora está equipada con una función de apagado automático de la succión cuando está aspirando líquidos. A medida que el nivel de líquido se eleva en el depósito, un flotador interno se eleva hasta que se asienta contra un sello en la entrada del motor, apagando la succión. Cuando esto ocurre, el motor producirá un ruido muy agudo y se reducirá drásticamente la succión. Si esto ocurre, apague inmediatamente la unidad. Si no se apaga la unidad después de que el flotador se eleve y apague la succión, se podría provocar graves daños al motor. Para continuar usando la aspiradora, vacíe el desecho líquido del depósito como se describe en el párrafo anterior. NOTA: SI LA ASPIRADORA SE INCLINA ACCIDENTALMENTE, PODRÍA PERDER SUCCIÓN. ESTO OCURRE, APAGUE LA ASPIRADORA Y COLÓQUELA EN POSICIÓN VERTICAL. ESTO PERMITIRÁ QUE EL FLOTADOR REGRESE A SU POSICIÓN NORMAL Y PODRÁ CONTINUAR CON LA OPERACIÓN. APAGADO AUTOMÁTICO DE LA SUCCIÓN

VACIADO DEL DESECHO LÍQUIDO DEL

DEPÓSITO No todas las unidades están equipadas con drenaje del depósito. Siga las instrucciones que apliquen a su unidad. Sin drenaje del depósito Los desechos líquidos pueden vaciarse quitando la cubierta del depósito. Para vaciarlo, apague el motor y desconecte el enchufe de la toma de corriente de pared. Retire la cubierta del depósito y vacíe el desecho líquido en un drenaje adecuado. Una vez que haya vaciado el depósito, regrese la cubierta a su posición original. Para continuar usando el artefacto, conecte el enchufe en la toma de corriente de pared y encienda la unidad. Con drenaje del depósito Los desechos líquidos pueden vaciarse quitando el drenaje del depósito. Para vaciarlos, apague la unidad y desconéctela de la toma de corriente de pared. Retire la tapa del drenaje y vacíe el desecho líquido en un drenaje adecuado. Una vez que haya vaciado el depósito, regrese la tapa de drenaje a su posición original. Para continuar usando el artefacto, conecte el enchufe en la toma de corriente de pared y encienda la unidad.

ADVERTENCIA – UTILICE SIEMPRE PROTECCIÓN

OCULAR PARA EVITAR QUE LAS PIEDRAS O ESCOMBROS ENTREN EN CONTACTO CON LOS OJOS O LA CARA AL SER DESPEDIDOS, LO QUE PODRÍA PRODUCIR LESIONES GRAVES. Esta aspiradora puede utilizarse como un soplador potente. Para utilizar la unidad como un soplador, extraiga cualquier obstrucción de la manguera. Inserte la manguera de la máquina dentro del puerto del soplador en la parte posterior de la unidad (Figura 36). Tuerza ligeramente para ajustar la conex- ión. Debe tenerse mucho cuidado cuando se utiliza como soplador debido a la fuerza poderosa del aire cuando se utilizan ciertos accesorios.

arriba y hacia abajo.

3. Sostenga la manga de hule-espuma bajo el agua corriente por uno o dos minutos, enjua-

gando desde el interior. Dependiendo de la condición de la manga de hule-espuma, no siempre se requiere una limpieza con agua.

4. Elimine el exceso de agua con cuidado, seque la manga de hule-espuma con una toalla lim-

pia y déjela secar. La manga de hule-espuma está lista para ser reinstalada en el alojamiento de la tapa. NOTA: LOS ACCESORIOS PARA ASPIRACIÓN DE LÍQUIDOS DEBEN LAVARSE DE MANERA PERIÓDICA, ESPECIALMENTE DESPUÉS DE ASPIRAR LÍQUIDOS O MATERIALES PEGAJOSOS QUE SE HAN DERRAMADO DEBIDO A ACCIDENTES EN LA COCINA. ESTO PUEDE LOGRARSE CON UNA SOLUCIÓN DE JABÓN CON AGUA TIBIA.
