MODE D'EMPLOI TCTS 1702 TOP CRAFT
2. Description de l’appareil et volume de livraison ..............................................41
9. Remplacement de le câble d’alimentation réseau ..........................................50
10. Nettoyage, maintenance et commande de pièces de rechange .....................50

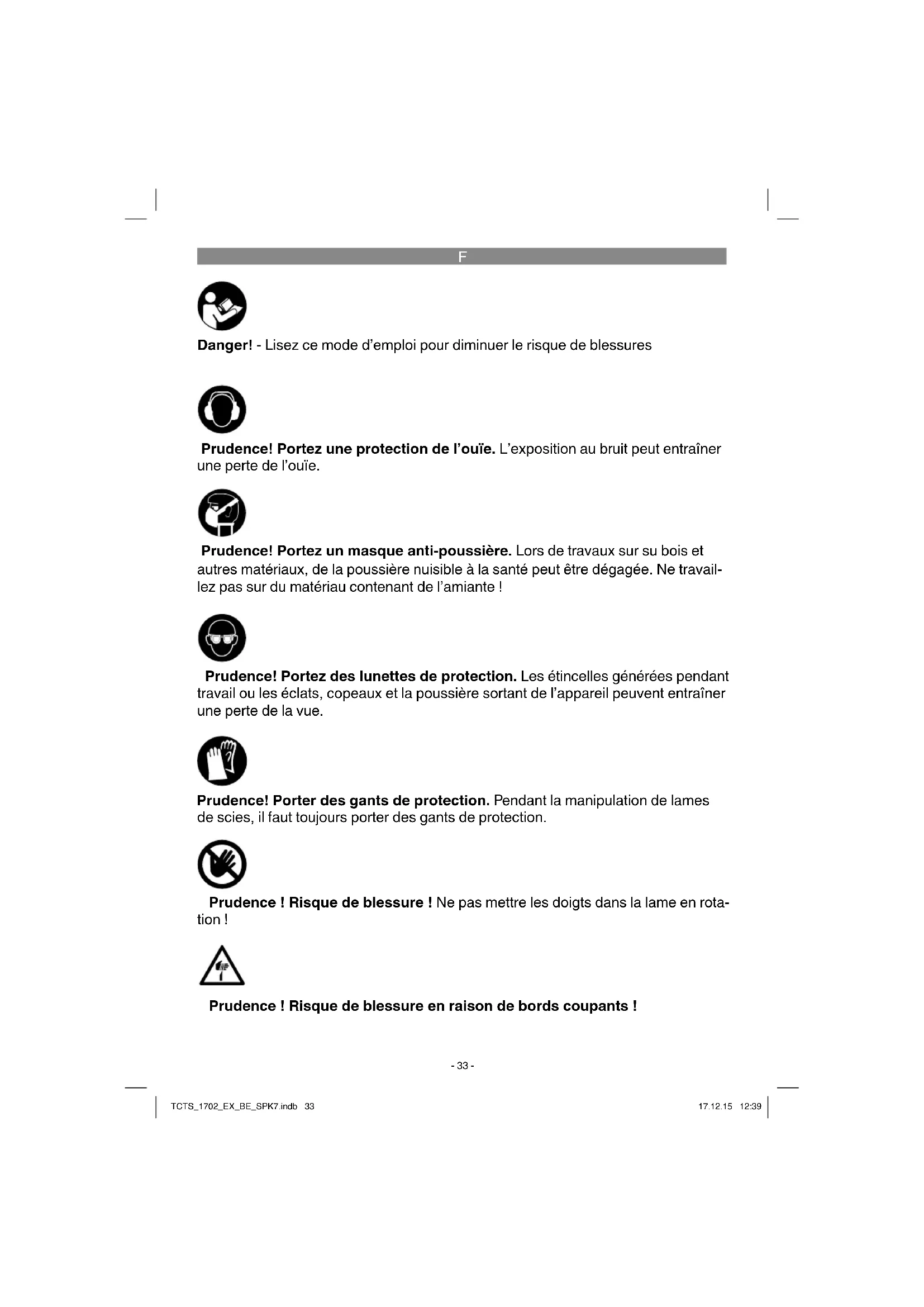

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue. Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travail- lez pas sur du matériau contenant de l’amiante ! Prudence! Porter des gants de protection. Pendant la manipulation de lames de scies, il faut toujours porter des gants de protection. Prudence ! Risque de blessure ! Ne pas mettre les doigts dans la lame en rota- tion ! Prudence ! Risque de blessure en raison de bords coupants ! TCTS_1702_EX_BE_SPK7.indb 33TCTS_1702_EX_BE_SPK7.indb 33 17.12.15 12:3917.12.15 12:39F
Attention ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécu- rité afin d’éviter des blessures et dom- mages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sé- curité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être re- mis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.
1. Consignes de sécurité
Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-res- pect des consignes de sécurité et ins- tructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure. Consignes de sécurité scie circu- laire de table Attention ! Lors de l’usage d’outils électriques, il faut respecter les mesures de sécurité fondamentales suivantes à des fi ns de protection contre les électrocutions, les bles- sures et les incendies. Veuillez lire et observer les indications avant d’utiliser l’appareil électrique et conservez bien les consignes de sécurité.
1. Gardez votre poste de travail en
bon ordre - Le désordre sur le poste de travail entraîne un risque d’accident.
2. Prenez compte des infl uences
de l’environnement - N’exposez pas vos outils élec- triques à la pluie. N’utilisez pas les outils électriques dans un environ- nement humide ou mouillé. Veillez à un bon éclairage. N’utilisez pas les outils à proximité de liquides ou gaz combustibles.
3. Protégez-vous contre les élec-
trocutions - Évitez tout contact avec les pièces mises à la terre, par exemple les tuyaux, radiateurs, cuisinières, réfri- gérateurs.
4. Éloignez toutes les personnes
tierces ! - Ne laissez pas d’autres personnes en particulier les enfants, toucher l’outil ou le câble, éloignez-les de votre poste de travail.
5. Conserver vos outils dans un
endroit sûr - Les outils non utilisés doivent être conservés dans un endroit fermé sec et hors d’accès pour les en- fants.
6. Ne surchargez pas vos outils
- Vous travaillerez mieux et plus sûrement en respectant la plage de performance indiquée.
7. Utilisez l’outil correct
- N‘utilisez aucun outil, adaptable ou non, trop faible pour des travaux difficiles. N’utilisez pas d’outils à des fins pour lesquelles ils ne sont pas destinés ; N‘utilisez par exemple pas de scie circulaire à main pour abattre des arbres ou pour couper des branches. TCTS_1702_EX_BE_SPK7.indb 34TCTS_1702_EX_BE_SPK7.indb 34 17.12.15 12:3917.12.15 12:39F
8. Portez une tenue de travail ap-
propriée - Ne portez aucun vêtement large ou bijou. Vous pouvez être at- trapé(e) par des pièces mobiles. Lors de travaux en plein air, il est recommandé de porter des gants en caoutchouc et des chaussures antidérapantes. Portez un filet à cheveux pour les cheveux longs.
9. Utilisez un équipement de pro-
tection - Portez des lunettes de protection. - Utilisez un masque de respiration pour les travaux générateurs de poussière.
10. N’utilisez pas le câble de façon
inappropriée - Ne portez pas l’outil par le câble, ne l’utilisez pas pour tirer la fiche de la prise électrique. Protégez le câble de la chaleur, contre tout contact avec de l’huile et des arêtes acérées.
11. Bloquez la pièce usinée
- Utilisez des dispositifs de serrage ou un étau pour tenir la pièce à usi- ner. Elle sera maintenue plus sûre- ment avec ces instruments qu’avec votre main et cela vous permettra de commander la machine des deux mains.
12. Évitez une tenue anormale du
corps. - Veillez à vous tenir de façon sûre et gardez à tout moment l’équilibre.
13. Soignez vos outils avec soin
- Tenez vos outils bien acérés et propres pour travailler correctement et en toute sécurité. Respectez les consignes de maintenance et les indications pour des changements d’outil. Contrôlez régulièrement le connecteur et le câble et faites-les remplacer, en cas d’endommage- ment, par un spécialiste reconnu. Contrôlez régulièrement les ral- longes et remplacez-les si elles sont abîmées. Gardez les poignées sèches et exemptes d‘huile et de graisse.
14. Tirez la fi che de contact
- Lorsque vous n’utilisez pas l‘outil, avant les travaux de maintenance et lors d‘un changement de pièce, comme par exemple la lame de scie, foret et outils de machine de tous genres.
15. Ne laissez aucune clé d’outil en-
fi chée - Contrôlez avant la mise en circuit que les clés et les outils de réglage sont bien retirés.
16. Évitez la mise en marche invo-
lontaire - Ne portez aucun outil branché au réseau électrique en tenant le doigt sur le commutateur. Assurez-vous que l’interrupteur est éteint lorsque vous reliez l’appareil au réseau électrique.
17. Rallonge en plein air
- Utilisez en plein air seulement des rallonges admises pour cela et dû- ment caractérisées.
18. Soyez toujours attentif
- Observez votre travail. Procé- dez raisonnablement. N’utilisez pas l’outil si vous n‘êtes pas bien concentré.
19. Contrôlez votre appareil quant à
d’éventuels endommagements - Contrôlez soigneusement le bon fonctionnement conforme à l’affec- tation des dispositifs de protection ou des pièces légèrement abîmées avant de continuer à utiliser l’outil. TCTS_1702_EX_BE_SPK7.indb 35TCTS_1702_EX_BE_SPK7.indb 35 17.12.15 12:3917.12.15 12:39F
Contrôlez si le fonctionnement des pièces mobiles est correct, si elles ne sont pas grippées ou si certaines pièces sont abîmées. Toutes les pièces doivent être cor- rectement montées pour garantir la sécurité de l’appareil. Les dis- positifs de protection et les pièces abîmés doivent absolument être réparés dans les règles de l’art par un atelier de service après-vente ou être échangés si rien d’autre n’est indiqué dans le mode d’emploi. Les commutateurs abîmés doivent être remplacés dans un atelier de ser- vice après-vente. N’utilisez aucun outil dont l’interrupteur ne peut pas être mis en ou hors circuit.
- Pour votre propre sécurité, utilisez uniquement des accessoires et appareils auxiliaires indiqués dans le mode d’emploi ou recomman- dés ou indiqués par le fabricant de l’outil. L’usage de tout autre outil ou accessoire que ceux recommandés dans le mode d’emploi ou dans le catalogue peut signifier pour vous un risque de blessure corporelle.
21. Réparations seulement par
un(e) spécialiste électricien(ne) - Cet outil électrique correspond aux règlements de sécurité corres- pondants. Les réparations doivent uniquement être effectuées par un(e) électricien(ne) qualifié(e) en utilisant des pièces de rechange d’origine, si tel n’est pas le cas, cela peut entraîner des accidents pour l’entreprise exploitante.
22. Branchez le dispositif d’aspira-
tion de la poussière - Si des pièces de raccordement de dispositifs d’aspiration de la poussière sont disponibles, vérifiez que ceux-ci sont bien branchés et utilisées. Consignes de sécurité spéciales
1. Mesures de sécurité
Ne pas utiliser de lames de scie dé- formées ou fissurées.
Utilisez uniquement les lames recommandées par le fabricant conformes à la norme EN 847-1. Lors du remplacement de la lame de scie, veillez à ce que la largeur de coupe ne soit pas plus petite et que l’épaisseur du tronc de la lame de scie ne soit pas plus grande que celle du coin à refendre.
Veillez à sélectionner une lame de scie adéquate pour le matériau de- vant être scié.
Si nécessaire, portez les équipe- ments de protection personnels adéquats. Ceux-ci peuvent être : - une protection de l’ouïe permet- tant de réduire le risque de devenir sourd ; - une protection de la respiration pour réduire le risque de respirer de la poussière dangereuse. - portez des gants lorsque vous manipulez les lames de scie et des matériaux rêches. Il faut toujours que les lames soient portées dans un récipient dès que cela est pos- sible. TCTS_1702_EX_BE_SPK7.indb 36TCTS_1702_EX_BE_SPK7.indb 36 17.12.15 12:3917.12.15 12:39F
Les facteurs suivants peuvent avoir une influence sur la génération de poussière : - des lames de scie détériorées par l’usage, endommagés ou fissurées - puissance d’aspiration recomman- dée du dispositif d’aspiration : 20 m/s - il faut contrôler la pièce à usiner conformément aux spécifications
Les lames de scie en acier rapide fortement allié (acier à coupe très rapide) ne doivent pas être utilisées.
Le poussoir ou la poignée pour un bois poussoir doit toujours être conservé sur la machine lorsqu’il n’est pas utilisé.
2. Entretien et service après-vente
Les conditions ci-dessous peuvent avoir des effets sur le bruit auquel l’opérateur/l’opératrice est sou- mis(e). - Type de lame de scie (p. ex. lames de scie spéciales réduction de bruit) - Matériau de la pièce à usiner - Force avec laquelle la pièce à usiner est poussée contre la lame de scie.
Les défauts de la machine, y com- pris des dispositifs de protection et de la lame de scie, doivent être signalés à la personne responsable dès qu’ils ont été découverts.
3. Fonctionnement fi able
Utiliser un poussoir où la poignée avec le poussoir afin de pousser la pièce à usiner contre la lame de scie en toute sécurité.
Utilisez un coin à refendre et ré- glez-le correctement.
Utilisez et réglez correctement le dispositif de protection supérieur de la lame de scie.
Ne réalisez pas d’agrafage ni de rainurage sans dispositif de pro- tection adéquat, comme par ex. un dispositif de protection en tunnel au-dessus de la table de menuisier.
Les scies circulaires ne doivent pas être utilisées pour fendre (rainure terminée dans la pièce à usiner.
Utilisez uniquement les lames dont la vitesse maximale autorisée est plus élevée que la vitesse maximale de broche de la scie circulaire de table et du matériau à découper.
Lors du transport de la machine, utilisez uniquement les dispositifs de transport et n’utilisez jamais les dispositifs de protection pour la ma- nutention et le transport. Les ouver- tures de poignée pour le transport se trouvent sur les deux côtés du boîtier.
Pendant le transport, l’élément su- périeur de la lame de scie doit être couvert, par exemple avec le dispo- sitif de protection.
Les longues pièces à découper doivent être bloquées pour les empêcher de basculer à la fin de la coupe (par ex. support de dérou- leur).
4. Remarques supplémentaires
Transmettez les consignes de sécu- rité à toute personne travaillant sur la machine.
N’utilisez pas la scie pour scier du bois à brûler.
Ne sciez pas transversalement le bois rond.
Attention ! La lame de scie en rota- tion représente un risque de bles- sure pour les mains et les doigts. TCTS_1702_EX_BE_SPK7.indb 37TCTS_1702_EX_BE_SPK7.indb 37 17.12.15 12:3917.12.15 12:39F
La machine est équipée d’un in- terrupteur de sécurité contre une remise en marche après une chute de tension.
Avant la mise en service, comparez si la tension du secteur indiquée sur la plaque signalétique de l’appareil correspond à la tension du secteur disponible.
Si un câble de rallonge est néces- saire, assurez-vous que sa section transversale suffise au courant ab- sorbé de la scie. Section transver- sale minimale 1mm2
N’utilisez le tambour de câble qu’en état déroulé.
Contrôlez la ligne de raccordement du secteur. N’utilisez aucune ligne de raccordement erronée ou en- dommagée.
La personne opératrice doit avoir au moins 18 ans, les stagiaires au moins 16 ans, cependant unique- ment sous surveillance.
Maintenez votre lieu de travail sans déchets de bois et pièces éparpil- lées.
Il ne faut pas détourner l’attention de personnes travaillant sur la ma- chine.
Respectez le sens de rotation du moteur et de la scie.
Les lames de scie ne doivent en aucun cas être freinées après la mise hors circuit de l’entraînement en effectuant une pression latérale contre elles.
Ne montez que des lames de scie aiguisées, sans fissures et n’étant pas déformées.
Les dispositifs de sécurité sur la machine ne doivent pas être dé- montés, ni rendus inutilisables.
Les lames de scie défectueuses doivent être remplacées sans délai.
N’utilisez pas de lames de scie ne correspondant pas aux caracté- ristiques indiquées dans ce mode d’emploi.
Il faut s’assurer que tous les dispo- sitifs qui recouvrent la lame de scie fonctionnent parfaitement.
Attention : les découpes verticales ne doivent pas être effectuées avec cette scie.
Les dispositifs de protection en- dommagés ou défectueux doivent être échangés sans délai.
Le coin à refendre est un dispositif de protection important qui permet de guider la pièce à usiner et de fermer la fente de coupe derrière la lame de scie, ce qui empêche que la pièce à usiner ne rebondisse. Veillez à ce que l’épaisseur du coin à refendre soit correcte. Le coin à refendre ne doit pas être plus mince que le corps de la lame de scie, ni plus épais que la largeur de fente de découpe de la lame.
Il faut rabattre le capot de recouvre- ment sur la pièce à usiner à chaque étape de travail.
Utilisez absolument un poussoir (largeur ne dépassant pas 120 mm) pour couper des pièces minces.
Ne coupez pas de pièces trop pe- tites pour pouvoir être tenues à la main en toute sûreté.
Lors de la coupe de pièces de bois minces, il faut tendre fixement la butée parallèle du côté droit de la lame de scie.
Position de travail toujours latérale par rapport à la lame de scie.
Appuyez toujours bien la pièce à usiner contre la plaque de travail.
Veillez à ce que les pièces de bois découpées ne soient pas saisies et expulsées par la couronne dentée de la lame de scie.
Tous les dispositifs de protection et de sécurité doivent être immédiate- ment remontés une fois la répara- tion ou la maintenance terminées.
Il faut respecter les consignes de sécurité, de travail et de mainte- nance du fabricant tout comme les cotes indiquées dans les caractéris- tiques techniques.
Les indications destinées à la pré- vention des accidents et autres règles de sécurité techniques gé- néralement reconnues doivent être respectées.
Respectez les livrets de référence de la caisse de prévoyance.
Raccordez le dispositif d’aspiration de la poussière pour chaque acti- vité. L’opérateur doit être informé sur les conditions qui influencent la libération de poussière par ex. le type de matériau à travailler (déter- mination et source), l’importance de l’évacuation locale et du réglage correct des hottes/chicanes/gui- dages)
Utilisez la scie uniquement avec une installation d’aspiration appro- priée ou encore avec un aspirateur industriel courant.
Ne retirez jamais les éclats, co- peaux ou pièces de bois collées de la lame de scie encore en fonction- nement.
Pour éliminer les dérangements ou retirer des pièces de bois collées, mettez la machine hors circuit. - Dé- branchez la fiche de contact –
Lorsque la fente de scie est détério- rée par l’usage, remplacer l’inser- tion de table. - Débranchez la fiche de contact –
Cet outil électrique correspond aux règlements de sécurité en vigueur.
Maintenez votre zone de travail propre et rangée. Une zone de tra- vail désordonnée et mal éclairée peut entraîner des accidents.
Maintenez l’appareil à l’abri de toute pluie ou humidité. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.
Faites attention, veillez à ce que vous faites et soyez raisonnable en travaillant avec des outils élec- triques. N’utilisez pas l’appareil lorsque vous êtes fatigué(e) ou sous influence de l’alcool ou encore de médicaments. Un moment d’inat- tention pendant l’utilisation de l’outil électrique peut entraîner des bles- sures graves.
N’utilisez pas d’outil électrique dont l’interrupteur est défectueux. Un ou- til électrique impossible à mettre en ou hors circuit est dangereux et doit être réparé.
Conservez les outils électriques hors de portée des enfants. Em- pêchez les personnes qui ne connaissent pas l’appareil de l’uti- liser, ainsi que celles qui n’ont pas lu ces instructions. Les outils élec- triques sont dangereux lorsqu’ils sont utilisés par des personnes inexpérimentées.
Gardez vos outils de coupe propres et aiguisés. Un outil de coupe soi- gneusement entretenu dont les arêtes de coupe sont vives coince moins souvent et est plus facile à TCTS_1702_EX_BE_SPK7.indb 39TCTS_1702_EX_BE_SPK7.indb 39 17.12.15 12:3917.12.15 12:39F
Si le câble de raccordement réseau de cet appareil est endommagé, il faut le faire remplacer par le fabri- cant ou son service après-vente ou par une personne qualifiée afin d’éviter tout risque.
Faites réparer votre appareil unique- ment par un personnel spécialisé qualifié et uniquement en utilisant des pièces de rechange d’origine. Cela permet de conserver la sûreté de l’appareil.
La machine doit être mise en place de façon à bien tenir correctement.
Avant la mise en service, les re- couvrements et dispositifs de sé- curité doivent être montés dans les règles de l’art.
La lame de scie doit pouvoir tourner sans obstacle.
Dans le cas de bois ayant déjà été traité, veillez aux corps étrangers, comme par ex. les clous ou vis, etc.
Avant d’actionner l’interrupteur Marche/Arrêt, assurez-vous que la lame de scie est correctement mon- tée et que les pièces amovibles le sont sans obstacle.
Suivez les instructions relatives au graissage et au changement d’ou- tils.
Maintenez les poignées sèches, propres et exemptes d’huile et de graisse.
Le poussoir ou la poignée pour un bois poussoir doivent toujours être conservés sur la machine lorsqu’ils ne sont pas utilisés.
Lors du transport de la machine, utilisez uniquement le dispositif de transport.
Pendant le transport, l’élément su- périeur de la lame de scie doit être couvert, par exemple avec le dispo- sitif de protection. Consignes de sécurité pour la mani- pulation des lames de scie
1. Seules les personnes dûment
formées et expérimentées qui maî- trisent l’art de manipuler ces outils sont autorisées à utiliser les outils.
2. La vitesse de rotation maximale
indiquée sur l’outil ne doit pas être dépassée.
3. Les lames de scie circulaire fen-
dues ou endommagées ne doivent pas être utilisées. Les réparations ne sont pas autorisées.
4. Les outils et les corps d’outils
doivent être serrés de telle manière qu’ils ne se détachent pas pendant le service.
5. Lors du montage d’outils, il faut
s’assurer que le serrage se fait bien sur le moyeu de l’outil ou sur la surface de serrage de l’outil et les lames n’entrent pas en contact les unes avec les autres ou encore avec les éléments tendeurs.
6. Les vis et écrous de fixation doivent
être serrés en utilisant les clés adé- quates etc. avec le couple de ser- rage indiqué par le fabricant.
7. L’utilisation d’outils percuteurs ou
de rallonge de clé pour mieux serrer est interdite.
8. Les surfaces de serrage doivent
être exemptes d’huile et d’eau !
9. Veuillez respecter les indications du
fabricant concernant le serrage des vis de serrage. S’il n’y a pas d’indi- cations pour cela, les vis de serrage doivent être serrées du centre vers l’extérieur.
10. Il est uniquement autorisé d’extraire
légers avec des solvants n’altérant pas les caractéristiques méca- niques de ces matériaux.
11. L’utilisation de bagues de réduction
ou de douilles non fixées pour ré- duire les trous des lames de scie circulaire est interdite. L’utilisation de bagues fixées, par ex. pressées ou tenues par des liaisons adhé- sives dans les lames de scies circu- laires ou de douilles à flasques sur d’autres outils est autorisée lorsque celles-ci sont fabriquées selon les normes du fabricant.
12. En raison des tolérances de fabrica-
tion, il peut être nécessaire d’insérer avec précaution les bagues de ré- duction dans le trou de la lame de scie circulaire à l’aide d’un marteau en caoutchouc. Pour cela, posez la zone autour du trou de la lame de scie circulaire sur un support solide (par ex. du bois), les dents ne doivent pas reposer sur le support lorsqu’on tape avec le marteau afin que la lame ne se torde pas.
13. Remplacez la bague de réduction
par une nouvelle bague (disponible dans les magasins spécialisés) si elle ne tient plus d’elle-même dans la lame de scie.
14. Les outils doivent être manipulés
conformément aux instructions du fabricant afin d’éviter toute blessure. Une manipulation sûre comprend habituellement l’utilisation de dispo- sitifs comme des crochets de trans- port, des dispositifs de fixation spé- cifiques à l’atelier, des cadres (p. ex. pour les lames de scie circulaire), caisses, chariot de transport, etc. En portant des gants de protection, la sécurité du toucher sur l’outil est améliorée et le risque de blessure est réduit.
15. Pour les outils d’un poids de 15 kg
et plus, l’utilisation de dispositifs ou de fixations spéciales peut être nécessaire pendant la manipula- tion, en rapport avec des mesures constructives prévues par le fa- bricant pour le maniement simple de l’outil. Le fabricant peut mettre des renseignements à disposition concernant la disponibilité des dis- positifs nécessaires.
16. Il ne faut pas aiguiser ces lames de
17. Respectez en outre les consignes
Conservez bien ces consignes de sécurité
2. Description de l’appareil et
(fi gure 1) 1 Table de sciage 2 Capot de protection de lame de scie 3 Tuyau d’aspiration 4 Coin à refendre 5 Lame de scie 6 Insertion de table 7 Butée parallèle 8 Volant à main 9a Poignée de réglage 9b Poignée de blocage 10 Interrupteur marche/arrêt 11 Rail de guidage 12 Butée transversale 13 Table de rallonge en largeur 14 Table de rallonge longitudinale TCTS_1702_EX_BE_SPK7.indb 41TCTS_1702_EX_BE_SPK7.indb 41 17.12.15 12:3917.12.15 12:39F
15 Adaptateur d’aspiration 16 Poussoir 17 Pieds en caoutchouc 18 Supports de table 19 Trou oblong dans le coin à refendre 20 Vis à tête noyée 21 Rainure 22 Vis moletée 23 Plaque de base 24 Vis de fixation
2.2 Volume de livraison
Ouvrez l’emballage et prenez l’ap- pareil en le sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).
Vérifiez si la livraison est bien com- plète.
Contrôlez si l’appareil et ses acces- soires ne sont pas endommagés par le transport.
Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est inter- dit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouf- fer !
Élargissement de table avec sup- ports
Lame de scie à garnissage en métal dur (40 dents)
Sac avec matériel de montage
Mode d’emploi d’origine
3. Utilisation conforme à
l’aff ectation La scie circulaire à table sert à scier en longueur et transversalement (unique- ment avec butée transversale) des bois de tous genres en fonction de la taille de la machine. Les bois ronds de tous genres ne doivent pas être découpés. L’appareil doit uniquement être utilisé conformément à son affectation ! Toute utilisation allant au-delà de cette af- fectation est considérée comme non conforme. Pour les dommages en résul- tant ou les blessures de tout genre, le fabricant décline toute responsabilité et l’utilisateur/l’opérateur est responsable. Veillez au fait que nos appareils, confor- mément au règlement, n’ont pas été conçus pour être utilisés dans un envi- ronnement professionnel, industriel ou artisanal. Nous déclinons toute respon- sabilité si l’appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, tout comme pour toute activité équivalente. Seules des lames appropriées (lames en métal dur ou chrome vanadium) à la machine peuvent être utilisées. Il est interdit d’utiliser des lames d’acier à coupe très rapide et des meules tron- çonneuses de tous types. Le respect des consignes de sécurité, du mode TCTS_1702_EX_BE_SPK7.indb 42TCTS_1702_EX_BE_SPK7.indb 42 17.12.15 12:3917.12.15 12:39F
d’emploi et des remarques de service dans le mode d’emploi sont aussi partie intégrante de l’utilisation conforme à l’affectation. Les personnes commandant la machine et en effectuant la maintenance doivent le connaître et avoir été instruites sur les différents risques possibles. En outre, il faut strictement respecter les règlements de prévoyance contre les accidents. Il faut respecter toutes les autres règles des domaines de la mé- decine du travail et de la technique de sécurité. Toute modification de la machine en- traîne l’annulation de la responsabilité du fabricant, aussi pour les dommages en découlant. Malgré l’emploi conforme à l’affectation, certains facteurs de risque résiduels ne peuvent être complètement supprimés. En raison de la construction et de la conception de la machine, les risques suivants peuvent apparaître :
contact avec la lame de scie dans la zone de la scie n’étant pas recou- verte ;
toucher la lame de scie en fonction- nement (blessure coupante) ;
retour de pièces à usiner et de par- ties de celles-ci ;
expulsion de pièces de métal dures défectueuses de la lame de scie ;
lésions de l’ouïe si vous n’employez pas la protection auditive néces- saire ;
émissions nocives de poussière de bois en cas d’emploi de la scie dans des pièces fermées.
4. Données techniques
Moteur à courant alternatif .................. 230-240 V~ 50 Hz Puissance P .............................1800 W vitesse de rotation de marche à vide n
.............................4500 tr/min Lame de scie en métal dur Ø 254 x Ø 25,4 x 2,8 mm ........ 40 dents Taille de la table ............ 637 x 427 mm Rallonge de table en largeur dr/gche ......... 637 x 238 mm Rallonge de table longitudinale à l’arrière ....................... 427 x 128 mm Hauteur de coupe max. .....75 mm / 90° ...........................................64 mm / 45° Réglage en hauteur en continu ............................ 0 - 75 mm Lame de scie pivotable en continu ................................0° - 45° Raccordement d’aspiration .................... env. Ø 36 mm Poids net .............................. env. 22 kg Valeurs d’émission de bruit Les valeurs de bruit ont été déterminées conformément à la norme EN 61029-2-1. Marche à vide Niveau de pression acoustique L
............................ 3 dB Niveau de puissance acoustique L
............................ 3 dB Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. TCTS_1702_EX_BE_SPK7.indb 43TCTS_1702_EX_BE_SPK7.indb 43 17.12.15 12:3917.12.15 12:39F
Les valeurs indiquées sont des valeurs d’émission et ne doivent donc pas représenter simultanément aussi des valeurs de poste de travail sûres. Bien qu’il y ait une corrélation entre le niveau d’émission et celui d’immission, on ne peut déduire avec certitude si des me- sures de précaution supplémentaires sont nécessaires ou non. Les facteurs pouvant influencer le niveau d’immis- sion présent sur le moment au poste de travail comprennent la durée des effets, la sorte de salle de travail, les autres sources de bruit, etc. par ex. le nombre de machines et d’autres processus voisins. Les valeurs de poste de travail fiables peuvent aussi varier d’un pays à l’autre. Cette information est cependant destinée à rendre les personnes utili- sant l’outil capables de mieux estimer les risques et dangers. Limitez le niveau sonore et les vibra- tions à un minimum !
Utilisez exclusivement des appareils en excellent état.
Entretenez et nettoyez l’appareil ré- gulièrement.
Adaptez votre façon de travailler à l’appareil.
Faites contrôler l’appareil le cas échéant.
Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.
5. Avant la mise en service
Assurez-vous, avant de brancher la machine, que les données se trouvant sur la plaque signalétique correspondent bien aux données du réseau.
Connectez la machine uniquement à une prise de courant à contact de protection conforme aux spécifica- tions, protégée d’un fusible pour au minimum 10A.
Enlevez systématiquement la fiche de contact avant de paramétrer l’appareil.
Déballez la scie circulaire à table et contrôlez si elle n’a pas été éven- tuellement endommagée par le transport.
La machine doit être mise en place de façon à bien tenir correctement.
Avant la mise en service, les re- couvrements et dispositifs de sé- curité doivent être montés dans les règles de l’art.
La lame de scie doit pouvoir tourner sans obstacle.
Dans le cas de bois ayant déjà été travaillés, veillez aux corps étran- gers, comme par ex. les clous ou vis, etc.
Avant d’actionner l’interrupteur marche/arrêt, assurez-vous que la lame de scie est correctement montée et que les pièces mobiles le sont sans obstacle. TCTS_1702_EX_BE_SPK7.indb 44TCTS_1702_EX_BE_SPK7.indb 44 17.12.15 12:3917.12.15 12:39F
Danger ! Retirez la fi che de contact avant tout travail de maintenance et de chan- gement d‘équipement sur la scie circulaire de table. Pour le montage, on a besoin de l’outil de montage joint à la livraison et d’un tournevis cruciforme.
6.1 Montage de la plaque de base
Retournez la scie circulaire à table et posez-la sur le sol.
Démontez les 4 vis à six pans creux avec rondelles du boîtier (figure 5).
Placez la plaque de base (23) sur la scie circulaire à table (figure 6).
À présent, vissez les pieds en caoutchouc à la scie circulaire de table avec les 4 vis à six pans creux avec rondelles démontées aupara- vant (figure 7).
6.2 Monter les rallonges en largeur
et longitudinale de la table (fi - gures 4, 8-11)
Fixez légèrement la rallonge de table en largeur et la rallonge de table longitudinale (13/14) avec les boulons à tête carrée (c), les ron- delles élastiques (d), les rondelles (a) et les écrous (b) de façon à ce que la rallonge de table en largeur soit positionnée contre le rail de gui- dage (figure 8-9).
Vissez légèrement les supports (18) sur le boîtier de la scie circulaire à table et sur les rallonges en largeur et longitudinale (figure 10-11).
Faites affleurer les rallonges de table avec la table de sciage (1).
Ensuite, vissez à fond toutes les vis.
Tournez la scie et placez-la sur le sol.
6.3 Monter / démonter le capot de
Enfoncez la vis A dans la protection de lame de scie (2) et la maintenir enfoncée. Appuyez sur le coin à re- fendre (4) par le haut, de façon à ce que la vis se fixe dans le trou oblong (19). À présent, relâchez la vis (A).
Ne serrez pas la vis (A) trop fort ; le capot de protection de la lame doit pouvoir bouger librement.
Fixez le tuyau d’aspiration (3) sur l’adaptateur d’aspiration (15) et sur la tubulure d’aspiration de la lame de scie (2) (figure 13-14). Raccor- dez un aspirateur de copeaux adé- quat sur l’adaptateur d’aspiration (15).
Le démontage s’effectue dans l’ordre inverse. Attention ! Le capot de protection de lame (2) doit être baissé sur l’objet à scier avant de commencer le sciage.
En cas d’usure ou de détérioration, il faut remplacer l’insertion de table (6), sinon il y a risque augmenté de blessures.
Retirez le capot de protection de la lame de scie (2) (voir 6.3)
Retirez le boulon à tête fraisée (20).
Le montage de la nouvelle insertion de table s’effectue dans l’ordre in- verse des étapes.
6.5 Régler le coin à refendre (fi gure
Attention ! Débranchez la fiche de contact.
Le réglage de la lame de scie doit être contrôlé après chaque change- ment de lame de scie.
Démontez le capot de protection de lame de scie (voir 6.3).
Réglez la lame (5) sur la profondeur de coupe min., amenez-la en posi- tion 0° puis bloquez-la (voir 7.2).
Démontez la plaque de base (voir 6.1).
Poussez le coin à refendre (4) de telle sorte vers le haut ou vers le bas que l’écart entre le coin à re- fendre (4) et la lame de scie (5) soit situé entre 3 et 5 mm. L’écart maximal de 5 mm ne doit pas être dépassé (figure 18).
Montez à nouveau la plaque de base (voir 6.1).
Remontez le capot de protection de lame de scie (2) ( voir 6.3).
6.6 Montage/remplacement de la
Attention ! Débranchez la fiche de contact et portez des gants de protection.
Démontez le capot de protection de lame de scie (2) (voir 6.3).
Démontez la plaque de base (23) (voir 6.1).
Desserrez l’écrou en plaçant une clé (pas de vis sur l’écrou et une autre clé à fourche sur l’arbre du moteur pour contrecarrer. Utilisez l’outil joint à la livraison (figure 4).
Attention ! Tournez l’écrou dans le sens de rotation de la lame de scie.
Retirez la bride extérieure et retirez l’ancienne lame de scie de biais vers le bas de la bride intérieure.
Avant le montage de la nouvelle lame de scie, les brides de lame de scie doivent être consciencieu- sement nettoyées avec une brosse métallique.
Placez la nouvelle lame de scie en procédant dans l’ordre inverse et serrez à fond. Attention ! Respectez le sens de la course, le biais de coupe des dents doit pointer dans le sens du mouvement, c.à.d. vers l’avant (cf. flèche sur le capot de protection de lame).
Montez à nouveau la plaque de base (23) tout comme le capot de protection (2) et réglez-les (cf. 6.1, 6.3).
Avant de travailler à nouveau avec la scie, il faut contrôler le bon fonc- tionnement des dispositifs de pro- tection.
7.1. Interrupteur marche/arrêt (fi gure 20)
En appuyant sur la touche « I », la scie peut être mise en circuit. Avant le début du sciage, patientez jusqu’à ce que la lame ait atteint sa vitesse de rotation maximale.
Pour remettre la scie hors circuit, appuyez sur la touche rouge « 0 ». TCTS_1702_EX_BE_SPK7.indb 46TCTS_1702_EX_BE_SPK7.indb 46 17.12.15 12:3917.12.15 12:39F
7.2. Profondeur de coupe (fi gure 20) En tournant le volant à main (8), vous pouvez régler la lame de scie (5) sur la profondeur de coupe souhaitée. 7.3. Réglage d’angle (fi gure 20)
Desserrez la poignée de blocage (9b).
En tournant la poignée (9a), on peut régler la cote d’angle souhaitée sur la graduation.
Bloquez la poignée de blocage (9b) dans la position d’angle souhaitée.
7.4.1. Hauteur de butée
Le rail de butée (e) de la butée pa- rallèle (7) dispose de deux surfaces de guidage de hauteur différente.
En fonction de l’épaisseur des ma- tériaux à couper, il faut utiliser le rail de butée (e) selon la figure 22, pour un matériau épais (plus de 23 mm d’épaisseur de pièce) et selon la figure 23 pour le matériau mince (moins de 25 mm d’épaisseur de pièce).
7.4.2 Tourner le rail de butée (fi -
Desserrez les écrous à oreilles (e) pour tourner le rail de butée (f).
Le rail de butée peut être retiré maintenant du rail de guidage (e) et être repoussé au-dessus de celui-ci avec le guidage correspondant.
Resserrez les écrous à oreilles (f).
7.4.3 Largeur de coupe (fi gures 22-
Il faut utiliser la butée parallèle (7) pour découper des pièces de bois dans le sens de la longueur.
La butée parallèle doit être montée sur le côté droit de la lame de scie (5).
Placez la butée parallèle (12) d’en haut sur le rail de guidage pour bu- tée parallèle (figure 22).
Sur le rail de guidage pour la butée parallèle (11) se trouvent 2 gradua- tions qui affichent l’écart entre le rail de butée (e) et la lame de scie (5). Une graduation s’affiche en cm et l’autre en pouces (figure 24).
Les deux graduations peuvent être uniquement utilisées pour le rail de guidage supérieur (matériau épais).
Pour les matériaux minces, l’écart par rapport à la lame de scie doit être mesuré manuellement (par ex. avec un mètre pliant).
Réglez la butée parallèle (7) sur la cote souhaitée (I) et fixez-la.
7.4.4 Régler la longueur de butée
Réglez la largeur de coupe néces- saire.
Pour éviter le blocage de l’objet à couper, il faut glisser le rail de butée (e) en longueur.
Règle générale : l’extrémité arrière de la butée bute contre une ligne imaginaire qui commence à peu près au milieu de la lame de scie et s’étend vers l’arrière à 45°.
Desserrez les écrous papillon (f) et avancez le rail de butée (e) jusqu’à ce qu’il touche la ligne imaginaire de 45°. TCTS_1702_EX_BE_SPK7.indb 47TCTS_1702_EX_BE_SPK7.indb 47 17.12.15 12:3917.12.15 12:39F
Serrez à nouveau à fond les écrous papillon (f).
7.5 Butée transversale (fi gures 27)
Poussez la butée transversale (12) dans la rainure (21) de la table de menuisier.
Desserrez la vis moletée (22).
Faites tourner la butée transversale (12) jusqu’à ce que la flèche montre l’angle souhaité.
Resserrez la vis moletée (22) à fond. Attention !
Ne poussez pas le rail de butée (e) trop loin en direction de la lame de scie.
L’écart entre le rail de butée (e) et la lame de scie (5) doit s’élever à env. 2 cm.
7.6 Ajustez l’échelle de la butée
Placez une équerre de butée 90° sur la lame de scie (5).
Desserrez la vis moletée (22) de la butée transversale (12).
Positionnez la butée transversale (12) de manière que le rail de bu- tée se trouve dans un angle de 90° par rapport à la lame de scie (5). Alignez à présent la butée trans- versale à l’aide de l’équerre 90° exactement par rapport à la lame de scie et resserrez la vis moletée (22) à fond.
Contrôlez si la butée transversale se trouve sur exactement 0°. Si tel n’est pas le cas, procédez comme suit : - Desserrez la vis B avec laquelle la flèche d’affichage est fixée de façon à ce que celle-ci puisse être réglée sur la position correcte. - À présent, resserrez la vis (B).
Après chaque nouveau réglage, nous vous recommandons d’effec- tuer une coupe d’essai pour vérifier les cotes réglées.
Après la mise en service de la scie, patientez jusqu’à ce que la lame de scie ait atteint sa vitesse de rota- tion maximale avant d’effectuer la coupe.
Attention en entaillant !
N’exploitez l’appareil qu’avec l’as- piration.
Contrôlez et nettoyez régulièrement les canaux d’aspiration.
8.1 Exécuter des coupes longitudi-
nales (fi gure 29) La pièce à usiner est coupée en lon- gueur. On appuie une arête de la pièce à usi- ner contre la butée parallèle (7), alors que le côté plan se trouve sur la table de menuisier (1). Le capot de protection de lame de scie (2) doit toujours être baissé sur la pièce à usiner. La position de travail de la coupe lon- gitudinale ne doit jamais se trouver sur une ligne avec la ligne de coupe.
Réglez la butée parallèle (7) confor- mément à la hauteur de pièce à usi- ner et à la largeur désirée. (voir 7.4)
Posez les mains avec les doigts à plat sur la pièce à usiner et poussez la pièce à usiner le long de la butée parallèle (7) dans la lame de scie (5).
Guidage latéral avec la main gauche ou droite (en fonction de la position de la butée parallèle) uniquement jusqu’à l’arête avant du capot de protection de lame de scie (2).
Poussez toujours la pièce à décou- per jusqu’à l’extrémité du coin à refendre (4).
Les chutes de coupes restent sur la table de sciage (1) jusqu’à ce que la lame de la scie (5) se trouve à nou- veau en position de repos.
Bloquez les pièces longues pour les empêcher de basculer à la fin de la coupe! (par ex. supports de dérou- lage, etc.)
8.1.1 Découper les pièces à usiner
étroites (fi gure 30) Les coupes longitudinales de pièces à usiner ayant une largeur inférieure à 120 mm doivent absolument être réali- sées à l’aide d’un poussoir (16). Le bois poussoir est compris dans la livraison. Remplacez immédiatement tout poussoir usé ou détérioré.
8.1.2 Coupe de pièces à usiner très
étroites (fi gure 31)
Pour couper des pièces à usiner très étroites ayant une largeur de 30 mm ou moins, il faut absolument utiliser un bois poussoir.
Ce faisant, privilégiez la surface de guidage la plus basse de la butée parallèle.
Bois poussoir non compris dans la livraison ! (disponible dans le commerce spécialisé) Rempla- cez à temps tout bois poussoir usé.
8.1.3 Exécuter des coupes en bi-
seau (fi gure 32) La coupe en biseau est principalement effectuée en utilisant la butée parallèle (7).
Réglez la lame de scie (5) sur la cote d’angle souhaitée. (cf. 7.3)
Réglez la butée parallèle (7) en fonction de la largeur et de la hau- teur de la pièce à usiner (cf. 7.4)
Réalisez la coupe en fonction de la largeur de la pièce à usiner (voir
8.2 Réalisation de coupes transver-
Poussez la butée transversale (12) dans l’une des deux rainures (21) de la table de menuisier et régler sur la cote d’angle souhaitée. (voir 7.5) S’il faut régler la lame de scie (5) penchée en plus, il faut alors uti- liser la rainure (21) qui ne doit pas rentrer en contact avec votre main, ni la butée transversale avec le ca- pot de protection de lame de scie.
Utilisez le cas échéant le rail de bu- tée (e).
Pressez fermement la pièce contre la butée transversale (12).
Poussez la butée transversale (12) et la pièce à usiner en direction de la lame de scie pour réaliser la coupe. TCTS_1702_EX_BE_SPK7.indb 49TCTS_1702_EX_BE_SPK7.indb 49 17.12.15 12:3917.12.15 12:39F
Attention : vous devez toujours bien tenir la pièce à usiner et ne jamais scier une pièce à usiner non calée.
Poussez toujours la butée transver- sale (12) jusqu’à ce que la pièce à usiner soit complètement divisée.
Mettez la scie à nouveau hors cir- cuit. Enlevez les sciures de bois uniquement lorsque la lame est à l’arrêt complet.
8.3 Coupe de panneaux de parti-
cules Afin d’éviter d’ébrécher les arêtes de coupe lors de la découpe de panneaux de particules, il ne faut pas régler la lame de scie (5) à plus de 5 mm au-dessus de l’épaisseur de la pièce (voir également le repère 7.2).
9. Remplacement de le câble
d’alimentation réseau Danger ! Si le câble d’alimentation réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son ser- vice après-vente ou par une personne de qualification semblable afin d’éviter tout risque.
10. Nettoyage, maintenance
et commande de pièces de rechange Danger ! Retirez la fi che de contact avant tous travaux de nettoyage.
Maintenez les dispositifs de protec- tion, les fentes à air et le carter de moteur aussi propres (sans pous- sière) que possible. Frottez l’appa- reil avec un chiffon propre ou souf- flez dessus avec de l’air comprimé à basse pression.
Nous recommandons de nettoyer l’appareil directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun pro- duit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La péné- tration de l’eau dans un appareil électrique augmente le risque de décharge électrique.
10.2 Brosses à charbon
Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Danger ! Seul un(e) spécialiste élec- tricien(ne) est autorisé à remplacer les brosses à charbon.
Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance. TCTS_1702_EX_BE_SPK7.indb 50TCTS_1702_EX_BE_SPK7.indb 50 17.12.15 12:3917.12.15 12:39F
10.4 Commande de pièces de re-
change Pour les commandes de pièces de re- change, veuillez indiquer les références suivantes:
No. d’article de l’appareil
No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info Liste des pièces de rechange Pos. Description numéro de pièce de rechange 002 Capot de protection de lame de scie 43.405.95.01.001 016 Poussoir 43.405.95.01.002 005 Lame de scie (24 Z) 43.405.95.01.003 006 Insertion de table 43.405.95.01.004 007 Butée parallèle complète 43.405.95.01.005 008 volant 43.405.95.01.006 009b Poignée de blocage 43.405.95.01.007 011 Interrupteur marche/arrêt 43.405.95.01.009 003 Tuyau flexible d’aspiration 43.405.95.01.010 012 Butée transversale 43.405.95.01.011 015 Adaptateur d’aspiration 43.405.95.01.012 014 Rallonge de table longitudinale 43.405.95.01.013 013 Rallonge de table en largeur 43.405.95.01.014 Bride de lame de scie 43.405.95.01.015 Courroies d’entraînement 43.405.95.01.018 Brosses à charbon (paire) 43.405.95.01.020 TCTS_1702_EX_BE_SPK7.indb 51TCTS_1702_EX_BE_SPK7.indb 51 17.12.15 12:3917.12.15 12:39F
11. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être ré- utilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les ap- pareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de collecte ap- proprié. Si vous ne connaissez pas de centre de collecte, veuillez vous rensei- gner auprès de l‘administration de votre commune.
Entreposez l’appareil et ses acces- soires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stoc- kage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. TCTS_1702_EX_BE_SPK7.indb 52TCTS_1702_EX_BE_SPK7.indb 52 17.12.15 12:3917.12.15 12:39F
Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et sys- tèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respec- tueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources four- nies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’ac- cord explicite de l’ISC GmbH obtenu. Sous réserve de modifications techniques TCTS_1702_EX_BE_SPK7.indb 53TCTS_1702_EX_BE_SPK7.indb 53 17.12.15 12:3917.12.15 12:39F
Nous fournissons une garantie de 3 ans pour l’appareil décrit dans le mode d’emploi, en cas de vice de notre produit. Le délai de 3 ans commence avec la transmission du risque ou la prise en charge de l’appareil par le client. La condition de base pour le faire valoir de la garantie est un entretien en bonne et due forme, conformément au mode d’emploi, tout comme une utilisation de notre appareil selon l’application prévue. Vous conservez bien entendu les droits de garantie légaux pendant ces 3 ans. La garantie est valable pour l’ensemble de la République Fédérale d’Allemagne ou des pays respectifs du partenaire commercial principal en complément des prescriptions légales locales. Veuillez noter l’interlocuteur du service après-vente compétent pour votre région ou l’adresse mentionnée ci-dessous. ISC (International Service Center) Eschenstrasse 6 94405 Landau/Isar, Duitsland Tel. Nederlandstalig: +32 (0)78 151 085 Tel. Francophone: +32 (0)78 151 084 MAIL: service@einhell.be TCTS_1702_EX_BE_SPK7.indb 54TCTS_1702_EX_BE_SPK7.indb 54 17.12.15 12:3917.12.15 12:39NL
Vastzetgreep (9b) in de gewenste hoekpositie arrêteren.
