BEDIENUNGSANLEITUNG TCTS 1702 TOP CRAFT

TCTS 1702 Art.-Nr.: 43.405.95 I.-Nr.: 11015

2. Gerätebeschreibung und Lieferumfang .........................................................18

9. Austausch der Netzanschlussleitung .............................................................27

10. Reinigung, Wartung, Transport und Ersatzteilbestellung ................................27

11. Entsorgung und Wiederverwertung ...............................................................29

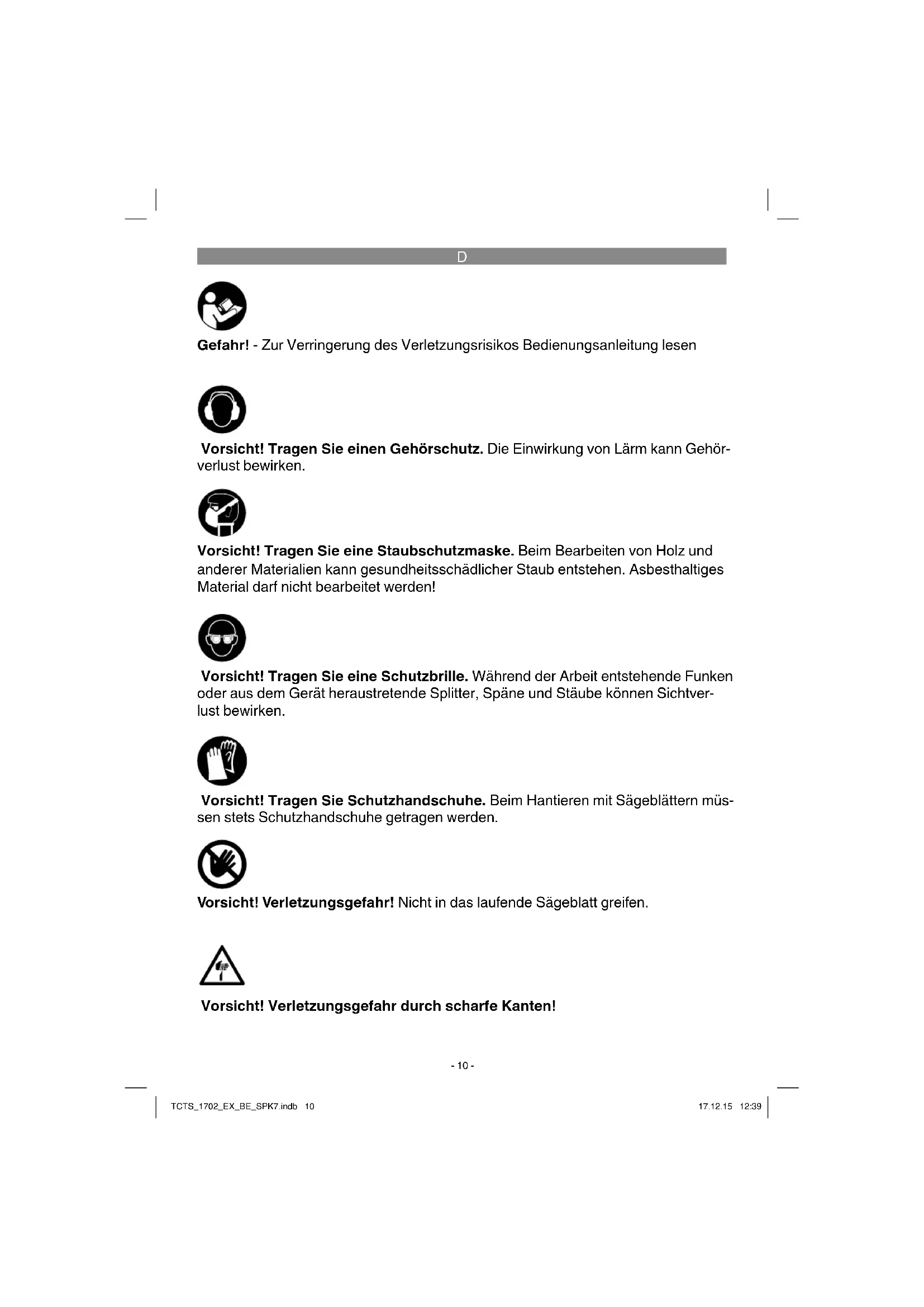

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehör- verlust bewirken. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtver- lust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie Schutzhandschuhe. Beim Hantieren mit Sägeblättern müs- sen stets Schutzhandschuhe getragen werden. Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen. Vorsicht! Verletzungsgefahr durch scharfe Kanten! TCTS_1702_EX_BE_SPK7.indb 10TCTS_1702_EX_BE_SPK7.indb 10 17.12.15 12:3917.12.15 12:39D

Achtung! Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen ein- gehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicher- heitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsan- leitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und der Sicherheitshinweise entstehen.

1. Sicherheitshinweise

Warnung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Ver- letzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Sicherheitshinweise Tischkreissäge Achtung! Beim Gebrauch von Elek- trowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verlet- zungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaß- nahmen zu beachten. Lesen Sie all diese Hinweise, bevor Sie das Elekt- rogerät benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

1. Halten Sie Ihren Arbeitsbereich

in Ordnung - Unordnung im Arbeitsbereich er- gibt Unfallgefahr.

2. Berücksichtigen Sie Umge-

bungseinfl üsse - Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benützen Sie Elektrowerkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3. Schützen Sie sich vor elektri-

schem Schlag - Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken.

4. Halten Sie andere Personen

fern! - Lassen Sie andere Personen, ins- besondere Kinder, nicht das Werk- zeug oder Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.

5. Bewahren Sie Ihre Werkzeuge

sicher auf - Unbenutzte Werkzeuge sollten in einem trockenen, verschlossenen Raum und für Kinder nicht erreich- bar aufbewahrt werden.

6. Überlasten Sie Ihre Werkzeuge

nicht - Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

7. Benützen Sie das richtige Werk-

zeug - Verwenden Sie keine zu schwa- chen Werkzeuge oder Vorsatzgerä- te für schwere Arbeiten. Benützen Sie Werkzeuge nicht für Zwecke und Arbeiten, für die Sie nicht be- TCTS_1702_EX_BE_SPK7.indb 11TCTS_1702_EX_BE_SPK7.indb 11 17.12.15 12:3917.12.15 12:39D

stimmt sind; zum Beispiel benützen Sie keine Handkreissäge, um Bäu- me zu fällen oder Äste zu schnei- den.

8. Tragen Sie geeignete Arbeits-

kleidung - Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfasst werden. Bei Arbeiten im Freien sind Gum- mihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haar- netz.

9. Benutzen Sie Schutzausrüstung

- Tragen Sie eine Schutzbrille. - Verwenden Sie eine Atemmaske bei stauberzeugenden Arbeiten.

10. Zweckentfremden Sie nicht das

Kabel - Tragen Sie das Werkzeug nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

11. Sichern Sie das Werkstück

- Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit ihrer Hand und ermöglicht die Bedienung der Maschine mit beiden Händen.

12. Vermeiden Sie abnormale Kör-

perhaltung. - Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleich- gewicht.

13. Pfl egen Sie Ihre Werkzeuge mit

Sorgfalt - Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher zu arbeiten. Befolgen Sie die War- tungsvorschriften und die Hinweise für Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem an- erkannten Fachmann erneuern. Kontrollieren Sie Verlängerungska- bel regelmäßig und ersetzen Sie beschädigte. Halten Sie Handgriffe trocken und frei von Öl und Fett.

14. Ziehen Sie den Netzstecker

- Bei Nichtgebrauch, vor der War- tung und beim Werkzeugwechsel, wie zum Beispiel Sägeblatt, Bohrer und Maschinenwerkzeugen aller Art.

15. Lassen Sie keine Werkzeug-

schlüssel stecken - Überprüfen Sie vor dem Einschal- ten, dass die Schlüssel und Ein- stellwerkzeuge entfernt sind.

16. Vermeiden Sie unbeabsichtigten

Anlauf - Tragen Sie keine an das Strom- netz angeschlossenen Werkzeuge mit dem Finger am Schalter. Verge- wissern Sie sich, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist.

17. Verlängerungskabel im Freien

- Verwenden Sie im Freien nur dafür zugelassene und entsprechend ge- kennzeichnete Verlängerungskabel.

18. Seien Sie stets aufmerksam

- Beobachten Sie Ihre Arbeit. Ge- hen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie unkonzentriert sind.

19. Kontrollieren Sie Ihr Gerät auf

Beschädigungen - Vor weiterem Gebrauch des Werkzeugs die Schutzeinrichtun- gen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen. Überprüfen Sie, ob die TCTS_1702_EX_BE_SPK7.indb 12TCTS_1702_EX_BE_SPK7.indb 12 17.12.15 12:3917.12.15 12:39D

Funktion beweglicher Teile in Ord- nung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein um die Sicherheit des Gerätes zu gewährleisten. Beschädigte Schutz- vorrichtungen und Teile müssen sachgemäß durch eine Kunden- dienstwerkstatt repariert oder aus- gewechselt werden, soweit nichts anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schal- ter müssen bei einer Kundendienst- werkstatt ersetzt werden. Benützen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und aus- schalten lässt.

- Zu Ihrer eigenen Sicherheit, benützen Sie nur Zubehör und Zusatzgeräte, die in der Bedie- nungsanleitung angegeben oder vom Werkzeug-Hersteller emp- fohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerk- zeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

21. Reparaturen nur vom Elektro-

fachmann - Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbe- stimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Origi- nalersatzteile verwendet werden, andernfalls können Unfälle für den Betreiber entstehen.

22. Schließen Sie die Staubabsaug-

Einrichtung an - Wenn Vorrichtungen zum Anschluss von Staubabsaug- einrichtungen vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und benutzt wer- den. Spezielle Sicherheitshinweise

1. Sicherheitsmaßnahmen

Deformierte oder rissige Sägeblät- ter dürfen nicht verwendet werden.

Abgenutzten Tischeinsatz austau- schen.

Nur die vom Hersteller empfohle- nen Sägeblätter verwenden, die EN 847-1 entsprechen. Beim Wechseln des Sägeblattes darauf achten, dass die Schnittbreite nicht kleiner und die Stammblattdicke des Säge- blatts nicht größer ist als die Dicke des Spaltkeiles.

Darauf achten, dass ein für den zu schneidenden Werkstoff geeignetes Sägeblatt ausgewählt wird.

Falls erforderlich, geeignete per- sönliche Schutzausrüstung tragen. Die könnte beinhalten: - Gehörschutz zur Verminderung des Risikos, schwerhörig zu wer- den; - Atemschutz zur Verminderung des Risikos, gefährlichen Staub einzu- atmen. - Beim Hantieren mit Sägeblättern und rauen Werkstoffen Handschuhe tragen. Sägeblätter müssen wann immer praktikabel in einem Behält- nis getragen werden.

Folgende Faktoren können die Staubfreisetzung beeinflussen: - Abgenutzte, beschädigte oder ris- sige Sägeblätter. - Empfohlene Absaugleistung der Absauganlage: 20 m/s . - Das Werkstück soll ordnungsge- mäß geführt werden. TCTS_1702_EX_BE_SPK7.indb 13TCTS_1702_EX_BE_SPK7.indb 13 17.12.15 12:3917.12.15 12:39D

Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl) dürfen nicht verwendet werden.

Der Schiebestock oder der Hand- griff für ein Schiebeholz sollte bei Nichtbenutzung immer an der Ma- schine aufbewahrt werden.

2. Instandhaltung und Service

Folgende Bedingungen können die Lärmeinflüsse auf die Bedienper- son beeinflussen. - Art des Sägeblattes (z.B. Säge- blätter zur Verringerung der Ge- räuscheinwirkung). - Material des Werkstückes. - Kraft, mit welcher das Werkstück gegen das Sägeblatt geschoben wird.

Fehler in der Maschine, einschließ- lich der Schutzeinrichtungen und des Sägeblatts, sind so bald sie entdeckt werden, der für die Si- cherheit verantwortlichen Person zu melden.

Schiebestock oder den Handgriff mit Schiebeholz verwenden, um das Werkstück sicher am Sägeblatt vorbeizuführen.

Spaltkeil verwenden und richtig einstellen.

Obere Sägeblattschutzvorrichtung verwenden und richtig einstellen.

Falzen oder Nuten nicht durch- führen, ohne dass eine geeignete Schutzvorrichtung, wie z. B. eine Tunnelschutzvorrichtung, über dem Sägetisch angebracht ist.

Kreissägen dürfen nicht zum Schlit- zen (im Werkstück beendete Nut) verwendet werden.

Nur Sägeblätter verwenden, deren höchstzulässige Geschwindigkeit nicht geringer ist als die maxima- le Spindelgeschwindigkeit der Tischkreissäge und die für den zu schneidenden Werkstoff geeignet sind.

Beim Transportieren der Maschine nur die Transportvorrichtungen verwenden und niemals die Schutz- vorrichtungen für Handhabung oder Transport verwenden. Grifföffnun- gen für den Transport befinden sich an beiden Seiten des Gehäuses.

Während des Transportes sollte der obere Teil des Sägeblattes ab- gedeckt sein, beispielsweise durch die Schutzvorrichtung.

Lange Werkstücke gegen Abkippen am Ende des Schneidvorgangs si- chern (z.B. Abrollständer).

4. Zusätzliche Hinweise

Geben Sie die Sicherheitshinweise an alle Personen, die an der Ma- schine arbeiten, weiter.

Verwenden Sie die Säge nicht zum Brennholzsägen.

Unterlassen Sie das Quersägen von Rundhölzern.

Vorsicht! Durch das rotierende Sä- geblatt besteht Verletzungsgefahr für Hände und Finger.

Die Maschine ist mit einem Sicher- heitsschalter gegen Wiederein- schalten nach Spannungsabfall ausgerüstet.

Überprüfen Sie vor Inbetriebnahme, ob die Spannung auf dem Typen- schild des Gerätes mit der Netz- spannung übereinstimmt.

Ist ein Verlängerungskabel erforder- lich, so vergewissern Sie sich, dass dessen Querschnitt für die Strom- TCTS_1702_EX_BE_SPK7.indb 14TCTS_1702_EX_BE_SPK7.indb 14 17.12.15 12:3917.12.15 12:39D

aufnahme der Säge ausreichend ist. Mindestquerschnitt 1 mm

Kabeltrommel nur im abgerollten Zustand verwenden.

Überprüfen Sie die Netzanschluss- leitung. Verwenden Sie keine fehlerhaften oder beschädigten An- schlussleitungen.

Die Bedienungsperson muss min- destens 18 Jahre alt sein, Auszubil- dende mind. 16 Jahre, jedoch nur unter Aufsicht.

Halten Sie den Arbeitsplatz von Holzabfällen und herumliegenden Teilen frei.

An der Maschine tätige Personen dürfen nicht abgelenkt werden.

Beachten Sie die Motor- und Säge- blatt-Drehrichtung.

Die Sägeblätter dürfen in keinem Fall nach dem Ausschalten des An- triebs durch seitliches Gegendrü- cken gebremst werden.

Bauen Sie nur gut geschärfte, riss- freie und nicht verformte Sägeblät- ter ein.

Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.

Fehlerhafte Sägeblätter müssen sofort ausgetauscht werden.

Benützen Sie keine Sägeblätter, die den in der Gebrauchsanweisung angegebenen Kenndaten nicht ent- sprechen.

Es ist sicherzustellen, dass alle Ein- richtungen die das Sägeblatt verde- cken, einwandfrei arbeiten.

Achtung: Einsatzschnitte dürfen mit dieser Säge nicht durchgeführt werden.

Beschädigte oder fehlerhafte Schutzeinrichtungen sind unverzüg- lich auszutauschen.

Der Spaltkeil ist eine wichtige Schutzeinrichtung, der das Werk- stück führt und das Schließen der Schnittfuge hinter dem Sägeblatt und das Rückschlagen des Werk- stückes verhindert. Achten Sie auf die Spaltkeilstärke. Der Spaltkeil darf nicht dünner sein als der Sä- geblattkörper und nicht dicker als dessen Schnittfugenbreite.

Bei jedem Arbeitsgang muss die Abdeckhaube auf das Werkstück abgesenkt werden.

Verwenden Sie beim Längsschnei- den von schmalen Werkstücken un- bedingt einen Schiebestock (Breite kleiner als 120 mm).

Schneiden Sie keine Werkstücke, die zu klein sind, um sie sicher in der Hand zu halten.

Beim Zuschneiden von schmalen Holzstücken muss der Parallelan- schlag auf der rechten Seite des Sägeblattes festgespannt werden.

Arbeitsstellung stets seitlich vom Sägeblatt.

Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.

Drücken Sie das Werkstück immer fest gegen die Arbeitsplatte.

Achten Sie darauf, dass abge- schnittene Holzstücke nicht vom Zahnkranz des Sägeblattes erfasst und weggeschleudert werden.

Sämtliche Schutz- und Sicherheits- einrichtungen müssen nach abge- schlossener Reparatur oder War- tung sofort wieder montiert werden.

Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den Technischen Daten angegebenen Abmessungen, müs- sen eingehalten werden. TCTS_1702_EX_BE_SPK7.indb 15TCTS_1702_EX_BE_SPK7.indb 15 17.12.15 12:3917.12.15 12:39D

Die einschlägigen Unfallverhütungs- vorschriften und die sonstigen, allgemein anerkannten sicherheits- technischen Regeln müssen beach- tet werden.

Merkhefte der Berufsgenossen- schaft beachten.

Schließen Sie bei jeder Tätigkeit die Staubabsaug-Einrichtung an. Die Bedienperson muss über die Bedingungen informiert werden, die die Staubfreisetzung beeinflussen, z.B. die Art des zu bearbeitenden Werkstoffs (Erfassung und Quelle), die Bedeutung lokaler Abscheidung und die richtige Einstellung von Hauben / Leitblechen / Führungen)

Säge nur mit einer geeigneten Absauganlage oder einem han- delsüblichen Industriestaubsauger betreiben.

Entfernen Sie nie lose Splitter, Spä- ne oder eingeklemmte Holzteile bei laufendem Sägeblatt.

Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holz- stücke die Maschine ausschalten. - Netzstecker ziehen -

Bei ausgeschlagenem Sägespalt die Tischeinlage erneuern. - Netzstecker ziehen -

Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestim- mungen.

Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät er- höht das Risiko eines elektrischen Schlages.

Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benut- zen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika- menten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrogerätes kann zu ernsthaften Verletzungen führen.

Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elek- trowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden.

Bewahren Sie unbenutzte Elektro- werkzeuge außerhalb der Reich- weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von uner- fahrenen Personen benutzt werden.

Halten Sie Ihre Schneidwerkzeu- ge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklem- men sich weniger und sind leichter zu führen.

Wenn die Netzanschlussleitung die- ses Gerätes beschädigt wird, muss sie durch den Hersteller oder sei- nen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Lassen Sie Ihr Gerät nur von quali- fiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Die Maschine muss standsicher aufgestellt werden. TCTS_1702_EX_BE_SPK7.indb 16TCTS_1702_EX_BE_SPK7.indb 16 17.12.15 12:3917.12.15 12:39D

Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvor- richtungen ordnungsgemäß mon- tiert sein.

Das Sägeblatt muss frei laufen kön- nen.

Bei bereits bearbeitetem Holz auf Fremdkörper, wie z.B. Nägel oder Schrauben usw. achten.

Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

Befolgen Sie die Hinweise zur Schmierung und zum Werkzeug- wechsel.

Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.

Den Schiebestock oder den Hand- griff für ein Schiebeholz sollte bei Nichtbenutzung immer an der Ma- schine aufbewahrt werden.

Beim Transportieren der Maschine nur die Transportvorrichtung ver- wenden.

Während des Transports sollte der obere Teil des Sägeblattes abge- deckt sein, beispielsweise durch eine Schutzvorrichtung. Sicherheitshinweise für den Um- gang mit Sägeblättern

1. Werkzeuge dürfen nur von ausge-

bildeten und erfahrenen Personen, die den Umgang mit Werkzeugen vertraut sind, benutzt werden.

2. Die angegebene Höchstdrehzahl

auf dem Werkzeug darf nicht über- schritten werden.

3. Gerissene oder beschädigte Kreis-

sägeblätter dürfen nicht verwendet werden. Reparaturen sind nicht zu- lässig.

4. Werkzeuge und Werkzeugkörper

müssen so aufgespannt sein, dass sie sich beim Betreiben nicht lösen können.

5. Bei der Montage der Werkzeuge ist

sicherzustellen, dass das Aufspan- nen auf der Werkzeugnabe bez. der Spannfläche des Werkzeuges er- folgt, und dass die Schneiden nicht miteinander oder mit den Spannele- menten in Berührung kommen.

6. Befestigungsschrauben und -mut-

tern müssen unter Verwendung geeigneter Schlüssel usw. und mit dem vom Hersteller angegebenem Drehmoment angezogen werden.

7. Die Verwendung von Schlagwerk-

zeugen oder Verlängerungen für den Schlüssel zum Festziehen sind nicht erlaubt.

8. Die Spannflächen müssen frei von

Verschmutzungen, Öl und Wasser sein!

9. Bitte beachten Sie die Angaben

des Herstellers bez. das Anspan- nen der Spannschrauben. Liegen keine Angaben hierzu vor, müssen die Spannschrauben von der Mitte nach außen angezogen werden.

10. Leichtmetalllegierungen dürfen

nur mit Lösungsmitteln entharzt werden, die die mechanischen Ei- genschaften dieser Werkstoffe nicht beeinträchtigen.

11. Die Verwendung von losen Re-

duzierringen oder -buchsen zum Reduzieren von Bohrungen bei Kreissägeblättern ist nicht zulässig. Die Verwendung von fest einge- brachten, z. B. eingepressten oder durch Haftverbindung gehaltenen Ringen in Kreissägeblättern oder von Flanschbuchsen bei anderen Werkzeugen ist zulässig, wenn sie TCTS_1702_EX_BE_SPK7.indb 17TCTS_1702_EX_BE_SPK7.indb 17 17.12.15 12:3917.12.15 12:39D

nach den Festlegungen des Her- stellers gefertigt sind.

12. Aufgrund der Fertigungstoleranzen

kann es notwendig sein, dass die Reduzierringe vorsichtig mit einem Gummihammer in die Bohrung des Sägeblattes eingebracht werden müssen. Legen Sie hierzu den Bereich um die Bohrung des Säge- blattes auf einen festen Untergrund (z. B. Holz), die Zähne müssen beim Einschlagen frei hängen, so dass das Sägeblatt nicht gebogen wird.

13. Tauschen Sie den Reduzierring

durch einen neuen (im Fachhandel erhältlich), wenn er nicht mehr von selbst im Sägeblatt hält.

14. Zur Vermeidung von Verletzungen

müssen die Werkzeuge nach den Anleitungen des Herstellers ge- handhabt werden. Sichere Handha- bung beinhaltet üblicherweise die Verwendung von Einrichtungen wie Förderhaken, werkspezifischen Hal- tevorrichtungen, Rahmen (z. B. für Kreissägeblätter), Kisten, Förder- karren usw. Durch das Tragen von Schutzhandschuhen wird die Griff- sicherheit am Werkzeug verbessert und das Verletzungsrisiko weiter gemindert.

15. Bei Werkzeugen mit einem Gewicht

über 15 kg kann die Verwendung spezieller Einrichtungen oder Be- festigungen bei der Handhabung in Abhängigkeit von den konstruktiven Maßnahmen, die der Hersteller für die einfache Handhabung des Werkzeuges vorgesehen hat, erfor- derlich sein. Der Hersteller kann An- gaben hinsichtlich der Verfügbarkeit der erforderlichen Einrichtungen bereitstellen.

16. Diese Sägeblätter sind zum Nach-

schärfen nicht geeignet!

17. Bitte beachten Sie zusätzlich die

Sicherheitshinweise des jeweiligen Gerätes.

18. Modifizieren Sie nicht das Werk-

zeug! Bewahren Sie die Sicherheitshinwei- se gut auf

2. Gerätebeschreibung und

2.1 Gerätebeschreibung (Bild 1)

1 Sägetisch 2 Sägeblattschutz 3 Absaugschlauch 4 Spaltkeil 5 Sägeblatt 6 Tischeinlage 7 Parallelanschlag 8 Handrad 9a Einstellgriff 9b Feststellgriff 10 Ein-/Ausschalter 11 Führungsschiene 12 Queranschlag 13 Verbreiterungstisch 14 Verlängerungstisch 15 Absaugadapter 16 Schiebestock 17 Gummifüße 18 Tischstützen 19 Langloch im Spaltkeil 20 Senkkopfschrauben 21 Nut 22 Rändelschraube 23 Bodenplatte 24 Befestigungsschraube TCTS_1702_EX_BE_SPK7.indb 18TCTS_1702_EX_BE_SPK7.indb 18 17.12.15 12:3917.12.15 12:39D

Öffnen Sie die Verpackung und neh- men Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungs- material sowie Verpackungs-/ und Transportsicherungen (falls vorhan- den).

Überprüfen Sie, ob der Lieferum- fang vollständig ist.

Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Ga- rantiezeit auf. Achtung! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungs- gefahr!

Tischerweiterung mit Stützen

Hartmetallbestücktes Sägeblatt (40 Zähne)

Beutel mit Montagematerial

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Die Tischkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht ge- schnitten werden. Das Gerät darf nur nach seiner Bestim- mung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verlet- zungen aller Art haftet der Benutzer/ Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Ge- räte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Hand- werks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten ein- gesetzt wird. Es dürfen nur für die Maschine ge- eignete Sägeblätter (HM- oder CV- Sägeblätter) verwendet werden. Die Verwendung von HSS-Sägeblättern und Trennscheiben aller Art ist untersagt. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie der Monta- geanleitung und Betriebshinweise in der Bedienungsanleitung. TCTS_1702_EX_BE_SPK7.indb 19TCTS_1702_EX_BE_SPK7.indb 19 17.12.15 12:3917.12.15 12:39D

Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unter- richtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizini- schen und sicherheitstechnischen Be- reichen sind zu beachten. Veränderungen an der Maschine schlie- ßen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsmäßiger Verwen- dung können bestimmte Restrisiko- faktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Risiken auftreten:

Berührung des Sägeblattes im nicht abgedeckten Sägebereich.

Eingreifen in das laufende Sägeblatt (Schnittverletzung)

Rückschlag von Werkstücken und Werkstückteilen.

Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.

Gehörschäden bei Nichtverwen- dung des nötigen Gehörschutzes.

Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.

Hartmetallsägeblatt Ø 254 x Ø 25,4 x 2,8 mm .......40 Zähne Tischgröße .................... 637 x 427 mm Tischverbeiterung Li/Re .............................. 637 x 238 mm Tischverlängerung hinten ............................. 427 x 128 mm Schnitthöhe max. ...............75 mm / 90° ...........................................64 mm / 45° Höhenverstellung ...stufenlos 0 - 75 mm Sägeblatt schwenkbar ................stufenlos 0°- 45° Absauganschluss .............ca. Ø 36 mm Nettogewicht ...........................ca. 22 kg Geräuschemissionswerte Die Geräuschwerte wurden entspre- chend EN 61029-2-1 ermittelt. Leerlauf Schalldruckpegel L

.........98 dB(A) Unsicherheit K

........................... 3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehör- verlust bewirken. TCTS_1702_EX_BE_SPK7.indb 20TCTS_1702_EX_BE_SPK7.indb 20 17.12.15 12:3917.12.15 12:39D

Die angegebenen Werte sind Emis- sionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissions- pegeln gibt, kann daraus nicht zuverläs- sig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den der- zeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Dauer der Einwirkun- gen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und von anderen benachbarten Vorgängen. Die zuverläs- sigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Infor- mation soll jedoch den Anwender befä- higen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen. Beschränken Sie die Geräuschent- wicklung und Vibration auf ein Mini- mum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmäßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenen- falls überprüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem An- schließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Schließen Sie die Maschine nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose an, die mit mindestens 10A abgesichert ist.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Tischkreissäge auspacken und auf eventuelle Transportbeschädigun- gen überprüfen.

Die Maschine muss standsicher aufgestellt werden.

Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvor- richtungen ordnungsgemäß mon- tiert sein.

Das Sägeblatt muss frei laufen kön- nen.

Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.

Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind. TCTS_1702_EX_BE_SPK7.indb 21TCTS_1702_EX_BE_SPK7.indb 21 17.12.15 12:3917.12.15 12:39D

Achtung! Vor allen Wartungs-, Um- rüst- und Montagearbeiten an der Kreissäge ist der Netzstecker zu ziehen. Für die Montage wird das mitgelieferte Montagewerkzeug benötigt und zusätz- lich ein Kreuzschlitzschraubendreher.

6.1 Montage der Bodenplatte

Tischkreissäge umdrehen und auf den Boden legen.

Die 4 Innensechskantschrauben mit Unterlegscheibe vom Gehäuse de- montieren (Bild 5).

Die Bodenplatte (23) auf die Tisch- kreissäge legen (Bild 6).

Jetzt mit den zuvor demontierten 4 Innensechskantschrauben mit Unterlegscheibe die Gummifüße an die Tischkreissäge schrauben (Bild 7).

6.2 Tischverbreitung und -verlänge-

rung montieren (Bild 4, 8-11)

Tischverbreiterung und -verlänge- rung (13/14) mit Schlossschraube (c), Federring (d), Unterlegscheibe (a) und Mutter (b) locker befestigen, so dass die Tischverbreiterung an der Führungsschiene anliegt (Bild 8-9).

Stützen (18) am Gehäuse der Tischsäge und an den Verbreite- rungs- bzw. Verlängerungstisch lo- cker anschrauben (Bild 10-11).

Tischverbreiterung und -verlänge- rung eben mit dem Sägetisch (1) ausrichten.

Anschließend sämtliche Schrauben festziehen.

Die Säge umdrehen und auf den Boden stellen.

6.3 Sägeblattschutz montieren /

Die Schraube A im Sägeblattschutz (2) eindrücken und gedrückt halten. Von oben auf den Spaltkeil (4) auf- setzen, so dass die Schraube im Langloch (19) sitzt. Nun die Schrau- be (A) wieder loslassen.

Schraube (A) nicht zu fest anziehen; der Sägeblattschutz muss frei be- weglich bleiben.

Absaugschlauch (3) an den Ab- saugadapter (15) und am Absaug- stutzen des Sägeblattschutzes (2) befestigen (Bild 13-14). Eine geeignete Späneabsauganlage am Absaugadapter (15) anschließen.

Die Demontage erfolgt in umge- kehrter Reihenfolge. Achtung! Vor Sägebeginn muss der Säge- blattschutz (2) auf das Sägegut abgesenkt werden.

6.4 Tischeinlage austauschen

Bei Verschleiß oder Beschädigung ist die Tischeinlage (6) zu tauschen, ansonsten besteht erhöhte Verlet- zungsgefahr.

Sägeblattschutz (2) abnehmen (sie- he 6.3)

Die Senkkopfschraube (20) entfer- nen.

Die verschlissene Tischeinlage (6) herausnehmen.

Die Montage der neuen Tischeinla- ge erfolgt in umgekehrter Reihen- folge. TCTS_1702_EX_BE_SPK7.indb 22TCTS_1702_EX_BE_SPK7.indb 22 17.12.15 12:3917.12.15 12:39D

6.5 Spaltkeil einstellen (Bild 17-18)

Achtung! Netzstecker ziehen.

Die Einstellung des Sägeblatts muss nach jedem Sägeblattwechsel überprüft werden.

Sägeblattschutz demontieren (siehe 6.3).

Sägeblatt (5) auf min. Schnitttiefe einstellen, in die 0° Stellung bringen und arretieren (siehe 7.2).

Bodenplatte demontieren (siehe 6.1).

Die Befestigungsschrauben (24) lockern.

Spaltkeil (4) so weit nach oben oder unten schieben, bis der Abstand zwischen Spaltkeil (4) und Säge- blatt (5) zwischen 3 und 5 mm liegt. Der maximale Abstand von 5 mm darf nicht überschritten werden (Bild 18).

Die Schrauben (24) wieder festzie- hen.

Sägeblattschutz (2) wieder montie- ren (siehe 6.3).

6.6 Montage/Wechsel des Sägeblat-

Achtung! Netzstecker ziehen und Schutzhandschuhe tragen.

Sägeblattschutz (2) demontieren (siehe 6.3).

Die Bodenplatte (23) demontieren (siehe 6.1).

Mutter lösen, indem man einen Schlüssel an der Mutter ansetzt und mit einem weiteren Gabelschlüssel an der Motorwelle, um gegenzu- halten ansetzt. Verwenden Sie das mitgelieferte Werkzeug (Bild 4).

Achtung! Mutter in Rotationsrich- tung des Sägeblattes drehen.

Äußeren Flansch abnehmen und altes Sägeblatt schräg nach unten vom inneren Flansch abziehen.

Sägeblattflansche vor der Montage des neuen Sägeblattes sorgfältig mit einer Drahtbürste reinigen.

Das neue Sägeblatt in umgekehrter Reihenfolge wieder einsetzen und festziehen. Achtung! Laufrichtung beachten, die Schnittschräge der Zähne muss in Laufrichtung, d.h. nach vorne zeigen (siehe Pfeil auf dem Sägeblattschutz).

Bodenplatte (23) sowie Sägeblatt- schutz (2) wieder montieren und einstellen (siehe 6.1, 6.3).

Bevor Sie mit der Säge wieder ar- beiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.

7.1 Ein-/Ausschalter (Bild 20)

Durch Drücken der grünen Taste „I“ kann die Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat.

Um die Säge wieder auszuschalten, muss die rote Taste „0“ gedrückt werden.

7.2 Schnitttiefe (Bild 20)

Durch Drehen des Handrades (8), kann das Sägeblatt (5) auf die gewünschte Schnittiefe eingestellt werden. TCTS_1702_EX_BE_SPK7.indb 23TCTS_1702_EX_BE_SPK7.indb 23 17.12.15 12:3917.12.15 12:39D

7.3 Winkeleinstellung (Bild 20)

Feststellgriff (9b) lösen

Durch Drehen des Griffes (9a) das gewünschte Winkelmaß an der Ska- la einstellen.

Feststellgriff (9b) in gewünschter Winkelstellung arretieren.

7.4 Parallelanschlag

7.4.1 Anschlaghöhe (Bild 21-23)

Die Anschlagschiene (e) des Paral- lelanschlages (7) besitzt zwei ver- schieden hohe Führungsflächen.

Je nach Dicke der zu schneidenden Materialien muss die Anschlag- schiene (e) nach Bild 22, für dickes Material (über 25 mm Werkstück- dicke) und nach Bild 23 für dünnes Material (unter 25 mm Werkstückdi- cke) verwendet werden.

7.4.2 Anschlagschiene drehen

Lockern Sie zum Drehen der An- schlagschiene (e) zuerst die Flügel- muttern (f).

Nun kann die Anschlagschiene (e) von der Führungsschiene abgezo- gen und mit der entsprechenden Führung wieder über diese gescho- ben werden.

Ziehen Sie die Flügelmuttern (f) wieder an.

7.4.3 Schnittbreite (Bild 22-25)

Beim Längsschneiden von Holztei- len muss der Parallelanschlag (7) verwendet werden.

Der Parallelanschlag sollte auf der rechten Seite des Sägeblattes (5) montiert werden.

Den Parallelanschlag von oben auf die Führungsschiene für Parallelan- schlag (11) setzen (Bild 22).

Auf der Führungsschiene für Pa- rallelanschlag (11) befinden sich 2 Skalen, welche den Abstand zwischen Anschlagschiene (e) und Sägeblatt (5) anzeigen. Eine Skala ist in cm und die andere in Inch an- gegeben (Bild 24).

Beide Skalen können nur für die hohe Anschlagschiene (dickes Ma- terial) verwendet werden.

Für dünnes Material muss der Abstand zum Sägeblatt manuell gemessen werden (z. B. mit einem Zollstock).

Parallelanschlag (7) auf das ge- wünschte Maß (l) einstellen und fixieren.

7.4.4 Anschlaglänge einstellen

Benötigte Schnittbreite einstellen.

Um das Klemmen des Schnittgutes zu vermeiden, ist die Anschlag- schiene (e) in Längsrichtung ver- schiebbar.

Faustregel: Das hintere Ende des Anschlages stößt an eine gedachte Linie, die etwa bei der Sägeblatt- mitte beginnt und unter 45° nach hinten verläuft.

Flügelmuttern (f) lockern und An- schlagschiene (e) so weit vorschie- ben, bis die gedachte 45° Linie berührt wird.

7.5 Queranschlag (Bild 27)

Queranschlag (12) in eine Nut (21) des Sägetisches schieben.

Queranschlag (12) drehen, bis der Pfeil auf das gewünschte Winkel- maß zeigt.

Rändelschraube (22) wieder fest- ziehen. Achtung!

Anschlagschiene (e) nicht zu weit in Richtung Sägeblatt schieben.

Der Abstand zwischen Anschlag- schiene (e) und Sägeblatt (5) sollte ca. 2 cm betragen.

7.6 Justieren der Skala des Queran-

schlages (Bild 27-28)

Einen 90° Anschlagwinkel an das Sägeblatt (5) Anlegen.

Rändelschraube (22) des Queran- schlages (12) lockern.

Queranschlag (12) so positionieren, dass die Anschlagschiene in einem 90° Winkel zum Sägeblatt (5) steht. Nun Queranschlag mit Hilfe des 90° Winkels exakt zum Sägeblatt ausrichten und die Rändelschraube (22) wieder festziehen.

Kontrollieren ob der Queranschlag exakt 0° anzeigt. Ist dies nicht der Fall, wie folgt verfahren: - Die Schraube B, mit der der An- zeigepfeil befestigt ist soweit lösen, dass sich dieser auf die korrekte Position einstellen lässt. - Nun die Schraube (B) wieder fest- ziehen.

Nach jeder neuen Einstellung emp- fehlen wir einen Probeschnitt, um die eingestellten Maße zu überprü- fen.

Nach den Einschalten der Säge ab- warten, bis das Sägeblatt seine ma- ximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführen.

Achtung beim Einschneiden!

Betreiben Sie das Gerät nur mit Ab- saugung.

Überprüfen und reinigen Sie regel- mäßig die Absaugkanäle.

8.1 Ausführen von Längsschnitten

(Bild 29) Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten. Eine Kante des Werkstücks wird gegen den Parallelanschlag (7) gedrückt, wäh- rend die flache Seite auf dem Sägetisch (1) aufliegt. Der Sägeblattschutz (2) muss immer auf das Werkstück abgesenkt werden. Die Arbeitsstellung beim Längsschnitt darf nie in einer Linie mit dem Schnitt- verlauf sein.

Parallelanschlag (7) entsprechend der Werkstückhöhe und der ge- wünschten Breite einstellen (siehe 7.4).

Hände mit geschlossenen Fingern flach auf das Werkstück legen und Werkstück am Parallelanschlag (7) entlang in das Sägeblatt (5) schie- ben.

Seitliche Führung mit der linken oder rechten Hand (je nach Position des Parallelanschlages) nur bis zur TCTS_1702_EX_BE_SPK7.indb 25TCTS_1702_EX_BE_SPK7.indb 25 17.12.15 12:3917.12.15 12:39D

Vorderkante des Sägeblattschutzes (2).

Werkstück immer bis zum Ende des Spaltkeils (4) durchschieben.

Der Schnittabfall bleibt auf dem Sä- getisch (1) liegen, bis sich das Sä- geblatt (5) wieder in Ruhestellung befindet.

Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern (z.B. Abrollständer etc.)!

8.1.1 Schneiden schmaler Werkstü-

cke (Bild 30) Längsschnitte von Werkstücken mit einer Breite von weniger als 120 mm müssen unbedingt unter Zuhilfenahme eines Schiebestockes (16) durchgeführt werden. Schiebestock ist im Lieferumfang ent- halten. Verschlissenen bzw. beschädigten Schiebestock umgehend austau- schen.

8.1.2 Schneiden sehr schmaler

Werkstücke (Bild 31)

Für Längsschnitte von sehr schma- len Werkstücken mit einer Breite von 30 mm und weniger ist unbe- dingt ein Schiebeholz zu verwen- den.

Dabei ist die niedrige Führungs- fläche des Parallelanschlages zu bevorzugen.

Schiebeholz nicht im Lieferum- fang enthalten (Erhältlich im einschlägigen Fachhandel)! Ver- schlissenes Schiebeholz recht- zeitig ersetzen.

8.1.3 Ausführen von Schrägschnit-

ten (Bild 32) Schrägschnitte werden grundsätzlich unter der Verwendung des Parallelan- schlages (7) durchgeführt.

Sägeblatt (5) auf das gewünschte Winkelmaß einstellen (siehe 7.3).

Parallelanschlag (7) je nach Werk- stückbreite und -höhe einstellen (siehe 7.4).

Schnitt entsprechend der Werk- stückbreite durchführen (siehe 8.1.1 und 8.1.2).

8.2 Ausführung von Querschnitten

Queranschlag (12) in eine der bei- den Nuten (21) des Sägetisches schieben und auf das gewünschte Winkelmaß einstellen (siehe 7.5). Sollte das Sägeblatt (5) zusätzlich schräg gestellt werden, dann ist die Nut (21) zu verwenden, welche Ihre Hand und den Queranschlag nicht mit dem Sägeblattschutz in Kontakt kommen lässt.

Gegebenenfalls Anschlagschiene (e) verwenden.

Werkstück fest gegen den Queran- schlag (12) drücken.

Queranschlag (12) und Werkstück in Richtung des Sägeblattes schie- ben, um den Schnitt auszuführen.

Achtung: Halten Sie immer das geführte Werkstück fest, nie das freie Werkstück, welches abgeschnit- ten wird.

Queranschlag (12) immer so weit vorschieben, bis das Werkstück vollständig durchgeschnitten ist. TCTS_1702_EX_BE_SPK7.indb 26TCTS_1702_EX_BE_SPK7.indb 26 17.12.15 12:3917.12.15 12:39D

Säge wieder ausschalten. Sägeab- fall erst entfernen, wenn das Säge- blatt stillsteht.

8.3 Schneiden von Spanplatten

Um ein Ausbrechen der Schnittkanten beim Schneiden von Spanplatten zu verhindern, sollte das Sägeblatt (5) nicht höher als 5mm über Werkstück- dicke eingestellt werden (siehe auch Punkt 7.2).

Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kun- dendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

10. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsar- beiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie mög- lich. Reiben Sie das Gerät mit ei- nem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reini- gen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elekt- rofachkraft überprüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewech- selt werden.

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile. TCTS_1702_EX_BE_SPK7.indb 27TCTS_1702_EX_BE_SPK7.indb 27 17.12.15 12:3917.12.15 12:39D

10.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten fol- gende Angaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderli- chen Ersatzteils Aktuelle Preise und Infos finden Sie un- ter www.isc-gmbh.info Ersatzteilliste Pos. Beschreibung Ersatzteilnummer 002 Sägeblattschutz 43.405.95.01.001 016 Schiebestock 43.405.95.01.002 005 Sägeblatt (40 Z) 43.405.95.01.003 006 Tischeinlage 43.405.95.01.004 007 Parallelanschlag komplett 43.405.95.01.005 008 Handrad 43.405.95.01.006 009b Feststellgriff 43.405.95.01.007 011 Ein- und Ausschalter 43.405.95.01.009 003 Absaugschlauch 43.405.95.01.010 012 Queranschlag 43.405.95.01.011 015 Absaugadapter 43.405.95.01.012 014 Verlängerungstisch 43.405.95.01.013 013 Verbreiterungstisch 43.405.95.01.014 Sägeblattflansch 43.405.95.01.015 Antriebsriemen 43.405.95.01.018 Kohlebürsten (Paar) 43.405.95.01.020 TCTS_1702_EX_BE_SPK7.indb 28TCTS_1702_EX_BE_SPK7.indb 28 17.12.15 12:3917.12.15 12:39D

Wiederverwertung Das Gerät befindet sich in einer Ver- packung um Transportschäden zu ver- hindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunst- stoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstel- le bekannt ist, sollten Sie bei der Ge- meindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zu- behör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzu- gänglichem Ort. Die optimale Lager- temperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. TCTS_1702_EX_BE_SPK7.indb 29TCTS_1702_EX_BE_SPK7.indb 29 17.12.15 12:3917.12.15 12:39D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge ge- trennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwir- kung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflich- tet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfs- mittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpa- pieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten TCTS_1702_EX_BE_SPK7.indb 30TCTS_1702_EX_BE_SPK7.indb 30 17.12.15 12:3917.12.15 12:39D

Wir gewähren Ihnen Garantie gemäß nach ste hen den Bedingungen. Die Garan- tiezeit beträgt drei Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Innerhalb der Garantiezeit beseitigen wir alle Funktions fehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zu rückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet. Während der Garantiezeit haben Sie die Möglichkeit sich mit dem Service- büro in Verbindung zu setzen, um eine kostenlose Abholung zu generieren. Nach Ablauf der Garantiezeit besteht die Möglichkeit sich mit dem Servi- cebüro in Verbindung zu setzen, um eine kostengünstige Reparatur/Aus- tausch zu vereinbaren. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl ichtig. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Ausschluss: Die Garantie bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden sind. Der Hersteller haftet nicht für indi- rekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht er neuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an: ISC (International Service Center) Eschenstrasse 6 94405 Landau/Isar, Duitsland Tel. Nederlandstalig: [phone] Tel. Francophone: [phone] MAIL: [e-mail] TCTS_1702_EX_BE_SPK7.indb 31TCTS_1702_EX_BE_SPK7.indb 31 17.12.15 12:3917.12.15 12:39F

4. Technische gegevens
