Caractéristiques techniques	Chargeur intelligent pour piles NiMH et NiCd, capacité de charge jusqu'à 2000 mAh.
Modes de charge	Charge rapide, charge lente, et maintenance de charge.
Affichage	Écran LCD pour le suivi de l'état de charge et des informations sur les piles.
Utilisation	Compatible avec divers formats de piles, y compris AA, AAA, C, D et 9V.
Maintenance et réparation	Nettoyer régulièrement les contacts de charge et vérifier l'intégrité des câbles.
Sécurité	Protection contre les surcharges, courts-circuits et inversion de polarité.
Informations générales	Dimensions compactes, léger et facile à transporter, idéal pour un usage domestique et professionnel.

FOIRE AUX QUESTIONS - Charge Manager 420 VOLTCRAFT

Comment savoir si le VOLTCRAFT Charge Manager 420 est compatible avec mes piles ?

Le VOLTCRAFT Charge Manager 420 est compatible avec les piles NiMH, NiCd et Li-ion. Vérifiez la taille et le type de vos piles avant utilisation.

Que faire si le chargeur ne s'allume pas ?

Assurez-vous que le chargeur est correctement branché à une source d'alimentation et que la prise fonctionne. Vérifiez également le câble d'alimentation pour toute usure.

Pourquoi mes piles ne se chargent-elles pas complètement ?

Cela peut être dû à des piles endommagées ou à une incompatibilité avec le chargeur. Essayez avec d'autres piles ou vérifiez leur état.

Le chargeur émet un bruit strange pendant la charge. Est-ce normal ?

Un léger bruit de ventilation peut être normal lors de la charge, mais si le bruit est fort ou inquiétant, débranchez le chargeur et contactez le service client.

Comment puis-je savoir quand mes piles sont complètement chargées ?

Le VOLTCRAFT Charge Manager 420 dispose d'indicateurs LED qui signalent l'état de la charge. Une lumière verte indique que les piles sont complètement chargées.

Puis-je charger des piles de différentes tailles en même temps ?

Oui, le chargeur peut charger des piles de différentes tailles simultanément, tant qu'elles sont compatibles avec le chargeur.

Est-il normal que le chargeur chauffe pendant la charge ?

Oui, une légère chaleur est normale pendant le processus de charge. Cependant, si le chargeur devient très chaud, débranchez-le immédiatement.

Que faire si le chargeur ne reconnaît pas mes piles ?

Vérifiez si les piles sont correctement insérées et si elles sont compatibles. Essayez de nettoyer les contacts des piles et du chargeur.

Comment entretenir mon VOLTCRAFT Charge Manager 420 ?

Gardez le chargeur propre et sec, évitez de l'exposer à des températures extrêmes et ne l'utilisez pas si le câble d'alimentation est endommagé.

Y a-t-il une garantie pour le VOLTCRAFT Charge Manager 420 ?

Oui, le produit est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI Charge Manager 420 VOLTCRAFT

« CHARGE MANAGER 420 »

13. Affichage des programmes et des paramètres des batteries ....................................... 73

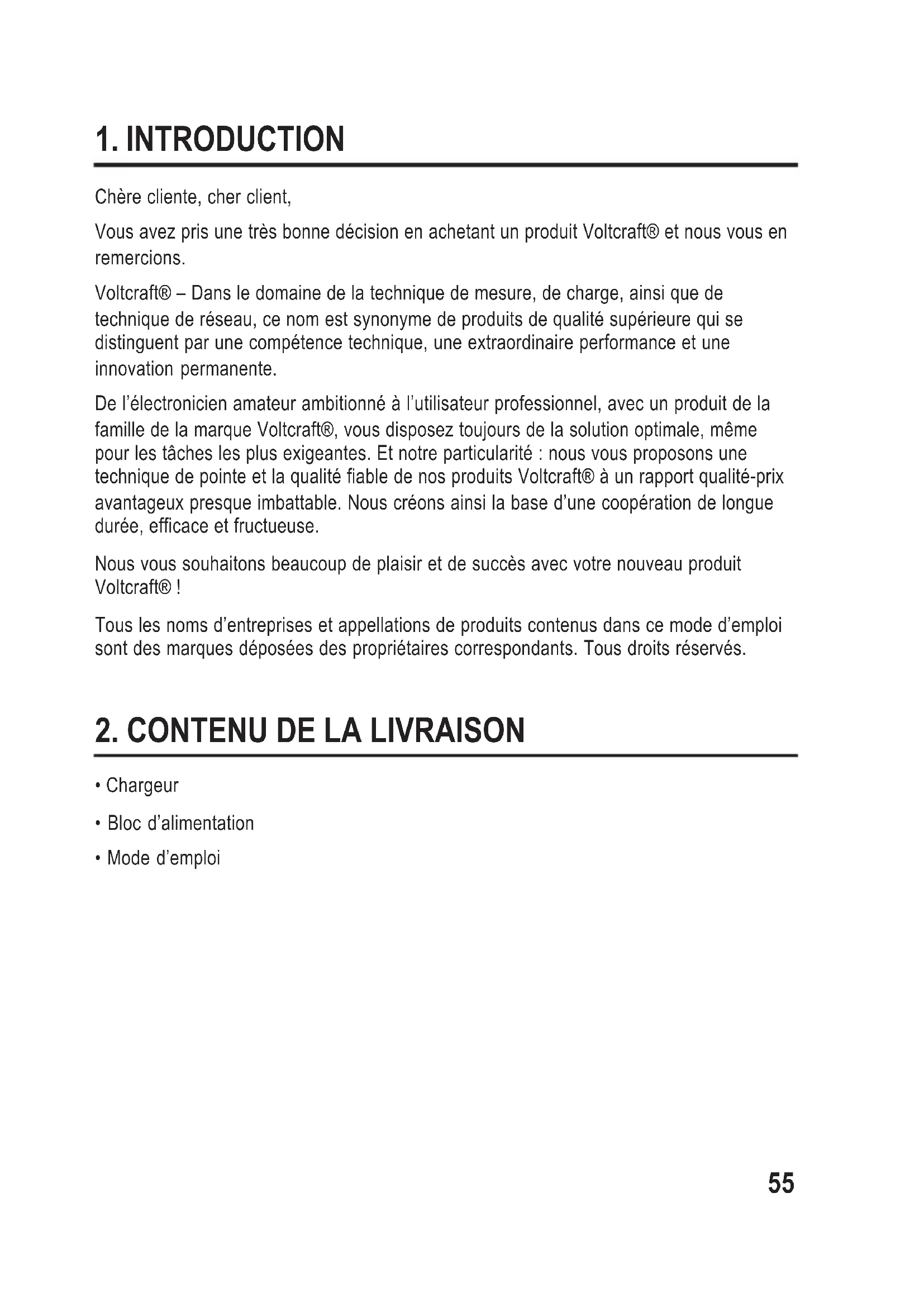

Chère cliente, cher client, Vous avez pris une très bonne décision en achetant un produit Voltcraft® et nous vous en remercions. Voltcraft® – Dans le domaine de la technique de mesure, de charge, ainsi que de technique de réseau, ce nom est synonyme de produits de qualité supérieure qui se distinguent par une compétence technique, une extraordinaire performance et une innovation permanente. De l’électronicien amateur ambitionné à l’utilisateur professionnel, avec un produit de la famille de la marque Voltcraft®, vous disposez toujours de la solution optimale, même pour les tâches les plus exigeantes. Et notre particularité : nous vous proposons une technique de pointe et la qualité fiable de nos produits Voltcraft® à un rapport qualité-prix avantageux presque imbattable. Nous créons ainsi la base d’une coopération de longue durée, efficace et fructueuse. Nous vous souhaitons beaucoup de plaisir et de succès avec votre nouveau produit Voltcraft® ! Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

Ce chargeur permet de recharger simultanément une à quatre batteries rechargeables rondes NiCd ou NiMH du type AA/Mignon ou AAA/Micro. La prise USB (sortie 5 V/CC, max. 500 mA) permet d’alimenter ou de charger les périphériques USB (les compartiments de recharge et la prise USB ne peuvent pas être utilisés simultanément !). Un bloc d’alimentation compatible est fourni pour l’alimentation électrique du chargeur. Le chargeur peut également être alimenté à l’aide d’un adaptateur automobile compatible (non fourni, à commander séparément). Toute utilisation autre que celle décrite précédemment provoque l’endommagement de ce produit et est associée à des risques tels que court-circuit, incendie, électrocution, etc. Il est interdit de modifier ou transformer le produit et d’ouvrir le boîtier ! Impérativement observer les consignes de sécurité et toutes les autres informations qui figurent dans le présent mode d’emploi ! Ce produit est conforme aux exigences réglementaires nationales et européennes. Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

4. EXPLICATION DES SYMBOLES

Ce symbole est utilisé pour signaler un danger pour votre santé, par ex. par un choc électrique. Le symbole avec le point d’exclamation placé dans un triangle signale les informations importantes du présent mode d’emploi qui doivent impérativement être respectées.

Le symbole « flèche » précède les conseils particuliers et les indications d’utilisation.57

5. CONSIGNES DE SÉCURITÉ

Tout dommage résultant du non-respect du présent mode d’emploi entraîne l’annulation de la garantie légale/du fabricant. Nous déclinons toute responsabilité pour les dommages consécutifs ! De même, le constructeur n’assume aucune responsabilité en cas de dommages matériels ou corporels résultant d’une utilisation de l’appareil non conforme aux spécifications ou d’un non-respect des présentes instructions ! De tels cas entraînent l’annulation de la garantie. Chère cliente, cher client, Les consignes de sécurité suivantes ne sont pas uniquement destinées à préserver votre santé, elles permettent également de protéger le produit. Veuillez lire attentivement les points suivants : Généralités

• Pour des raisons de sécurité et d’homologation (CE), il est interdit de modifier et/ou de transformer le produit soi-même. Ne le démontez jamais.

• L’appareil n’est pas un jouet, le tenir hors de portée des enfants ! N’installez, n’utilisez et ne rangez le produit qu’à un endroit situé hors de portée des enfants. Ceci est également valable pour les batteries. Soyez particulièrement vigilant en présence d’enfants ! Ceux-ci risqueraient de modifier les réglages ou de court-circuiter la ou les batteries, pouvant ainsi déclencher un incendie ou provoquer une explosion. Danger de mort !

• Les travaux d’entretien, de réglage et de réparation sont réservés aux spécialistes et aux ateliers spécialisés. À l’intérieur du boîtier, aucun composant ne nécessite un réglage ou un entretien de votre part.

• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d’appareils alimentés par secteur doit être surveillée par des personnes ayant le sens des responsabilités, spécialement formées à cet effet.

• Dans les installations industrielles, il convient d’observer les consignes de prévention des accidents relatives aux installations et moyens d’exploitation électriques, édictées par les syndicats professionnels.

• Ne laissez pas traîner le matériel d’emballage. Il pourrait devenir un jouet dangereux pour les enfants !

• Ce produit doit être manipulé avec précaution ; les coups, les chocs ou une chute, même d’une faible hauteur, pourraient l’endommager.58 Lieu de montage

• Le produit doit uniquement être utilisé en intérieur, dans les locaux secs et fermés. Le produit ne doit pas prendre l’humidité ni être mouillé. Il y a un danger mortel d’électrocution !

• Choisissez un emplacement stable, plat, propre et suffisamment grand pour le chargeur. N’installez jamais le chargeur sur une surface inflammable (par ex. tapis, nappe). Intercalez toujours un support intermédiaire approprié, non inflammable et résistant à la chaleur. N’installez jamais le chargeur à proximité de matériaux inflammables ou facilement inflammables (par ex. rideaux).

• Veillez à ce que les câbles ne soient ni écrasés ni endommagés par des arêtes vives. Posez le câble de raccordement entre le bloc d’alimentation et le chargeur en veillant à ce que personne ne puisse trébucher dessus.

• Ne déposez par ex. aucun récipient rempli de liquide, vase ou plante sur ou à côté du produit. La pénétration de liquides dans le chargeur peut détruire le chargeur. Il y a alors également un risque élevé d’incendie et d’explosion. En tel cas, débranchez immédiatement le produit de la tension d’alimentation, retirez les batteries insérées le cas échéant. N’utilisez plus le chargeur, confiez-le à un atelier spécialisé. Si des liquides pénètrent à l’intérieur du bloc d’alimentation, coupez l’alimentation électrique de la prise de courant à laquelle le bloc d’alimentation est raccordé. Pour ce faire, déconnectez le coupe-circuit automatique correspondant ou dévissez le fusible. Débranchez ensuite le bloc d’alimentation de la prise de courant. N’utilisez plus le bloc d’alimentation ; confiez-le à un atelier spécialisé ou éliminez-le en respectant les impératifs écologiques.

• N’installez pas le chargeur sur des meubles de valeur sans protection adéquate.59 Utilisation

• Ce chargeur permet de recharger simultanément une à quatre batteries rechargeables NiCd ou NiMH du type AA/Mignon ou AAA/Micro. N’insérez jamais d’autres batteries (par ex. batteries au lithium ou nickel- zinc) ou des piles jetables dans le chargeur. Il y a un risque élevé d’incendie ou d’explosion !

• Veillez à une aération suffisante pendant le fonctionnement, ne recouvrez jamais le chargeur ou le bloc d’alimentation. Respectez une distance suffis- ante (au moins 20 cm) entre le chargeur et les autres objets. En cas de surchauffe, il y a risque d’incendie !

• Pour l’alimentation électrique/en courant, le chargeur doit exclusivement être exploité avec une tension continue stabilisée de 12 V/CC (par ex. à l’aide du bloc d’alimentation fourni).

• Ne laissez jamais le produit fonctionner sans surveillance. Malgré la multitude et la variété de circuits de protection, il n’est pas possible d’exclure d’éventuels dysfonctionnements et problèmes durant la recharge des batteries.

• Lorsque vous travaillez avec le chargeur ou des batteries, ne portez aucun matériau métallique ou conducteur comme par ex. des bijoux (chaînes, bracelets, bagues ou objets similaires). Un court-circuit risquerait de provoquer un incendie ou une explosion.

• Il est interdit d’installer des lignes ou contacts métalliques entre la batterie et le compartiment de recharge !

• Utilisez uniquement le produit en présence de conditions climatiques modérées et non tropicales. Pour les conditions ambiantes admissibles, observez le chapitre « Caractéristiques techniques ».

• N’allumez jamais le produit immédiatement après l’avoir déplacé d’une pièce froide dans une pièce chaude. L’eau de condensation en résultant pourrait causer des dysfonctionnements ou des dommages ! Il y a danger de mort par électrocution au niveau du bloc d’alimentation ! Attendez que le produit ait atteint d’abord la température ambiante avant de le mettre en service. Cela peut durer plusieurs heures !60

• Évitez d’utiliser l’appareil à proximité de champs magnétiques ou électromagnétiques puissants ou d’antennes émettrices et générateurs H.F. Ils pourraient perturber l’électronique de commande.

• Lorsqu’un fonctionnement sans danger de l’appareil n’est plus garanti, il convient de mettre celui-ci hors service et d’empêcher toute remise en marche accidentelle. Débranchez le chargeur de l’alimentation électrique, débranchez le bloc d’alimentation de la prise de courant. Ensuite, n’utilisez ensuite plus le produit ; confiez-le à un atelier spécialisé ou éliminez-le en respectant les impératifs écologiques. Il apparaît qu’un fonctionnement sans danger n’est plus garanti dès lors que l’appareil présente des détériorations visibles, qu’il ne fonctionne plus, après un stockage prolongé dans des conditions défavorables ou après avoir été soumis à de fortes contraintes durant le transport.

• En cas d’inutilisation prolongée (par ex. en cas de stockage), retirez le cas échéant les batteries insérées, débranchez le chargeur de la tension d’alimentation et débranchez le bloc d’alimentation de la prise de courant. Manipulation des batteries

• Les batteries ne sont pas des jouets. Conservez les batteries hors de portée des enfants.

• Ne pas laisser les batteries à la portée de tous ; les enfants ou les animaux domestiques risqueraient de les avaler. En tel cas, consultez immédiatement un médecin !

• Veillez à ne jamais court-circuiter les batteries, ne les démontez pas et ne les jetez pas non plus dans le feu. Il y a danger d’incendie et d’explosion !

• En cas de contact avec la peau, les batteries corrodées ou endommagées peuvent causer des brûlures à l’acide ; en tel cas, portez donc des gants de protection adéquats.

• Il est interdit de recharger les piles jetables traditionnelles. Il y a danger d’incendie et d’explosion ! Les piles jetables sont construites pour une seule utilisation. Une fois vides, elles doivent être éliminées conformément aux prescriptions en vigueur.

• Les batteries ne doivent pas prendre l’humidité ni être mouillées.

• Ne chargez ou déchargez jamais les batteries sans surveillance.61

• Lorsque vous insérez les batteries dans le chargeur, respectez la polarité (ne pas inverser plus/+ et moins/-).

• Ne chargez ou déchargez jamais les batteries encore chaudes (par ex. après exposition à des courants de charge ou de décharge élevés). Laissez d’abord la batterie refroidir à température ambiante avant de la décharger ou de la recharger.

• Ne chargez ou déchargez jamais les batteries endommagées, corrodées ou déformées. Cela peut provoquer un incendie ou une explosion ! Si l’appareil est devenu inutilisable, il convient alors de procéder à son élimination conformément aux prescriptions légales en vigueur.

• Rechargez les batteries environ tous les 3 mois. Le cas contraire, l’autodécharge risquerait de provoquer une décharge dite profonde et les batteries deviendraient inutilisables.

• N’endommagez jamais l’enveloppe extérieure des batteries. Il y a danger d’incendie et d’explosion ! En cas de doute quant au fonctionnement correct de l’appareil ou si vous avez des questions sans réponse après la lecture du présent mode d’emploi, veuillez nous contacter ou demandez l’avis d’un autre spécialiste. Voltcraft®, Lindenweg 15, D-92242 Hirschau, tél. [phone]

Le « Charge Manager 420 » est un chargeur rapide pour batteries rechargeables NiCd et NiMH du type AA/Mignon ou AAA/Micro. Il est également muni d’une sortie USB normée qui permet de recharger les téléphones portables, PDA, lecteurs MP3, consoles de jeu portables, appareils de navigation, etc. (le « Charge Manager 420 » fournit alors uniquement la tension et le courant de sortie, l’électronique de charge est intégrée à l’appareil respectivement raccordé). La fonction de charge rapide commandée par micro-ordinateur recharge les batteries NiCd/NiMH à 100 %. 100 % signifie une charge allant jusqu’à 115 % de la capacité indiquée pour les batteries neuves et une charge inférieure à 100 % de la capacité indiquée pour les batteries plus anciennes. Avec les batteries dont la capacité est inférieure à 1 000 mAh, la capacité de décharge (D) n’atteint éventuellement pas 100 %. Cette valeur de décharge doit cependant être supérieure à 80 % ; le cas contraire, la batterie est défectueuse (la tester de préférence avec le programme « ALV » (« ALIVE »)). Avec ce chargeur, il n’est pas nécessaire de décharger les batteries avant de les recharger. Les batteries sont rechargées à 100 % à partir de leur état de charge actuel. Les cycles de charge et de décharge sont commandés par micro-ordinateur, indépendamment de l’état de charge de la batterie. Les courants de charge et de décharge disponibles sont définis en se basant sur des valeurs acquises dans la pratique. Le chargeur possède une charge de maintien automatique et un mode d’économie d’énergie. Le chargeur est muni d’un dispositif de surveillance automatique des batteries (tension et quantité de charge). La détection automatique des batteries décèle l’insertion ou le retrait d’une batterie. Durant le cycle de charge, les batteries ne sont pas soumises à un effet mémoire (les courants de charge et de décharge sont synchronisés). Ceci permet de réduire la forte impédance interne de la batterie et d’augmenter son intensité maximale admissible. Le rendement des batteries augmente (rapport entre la quantité de charge requise et la capacité admissible).63

7. INFORMATIONS GÉNÉRALES

Les batteries se composent de deux électrodes fixées dans un électrolyte ; une batterie est donc un élément chimique. Des processus chimiques se déroulent à l’intérieur de cet élément. Comme ces processus sont réversibles, il est possible de recharger les batteries. Pour recharger une batterie, la tension dite de charge est requise. Elle doit être supérieure à la tension de la cellule. Durant la recharge, le chargeur fournit par ailleurs plus d’énergie (mAh) qu’il ne pourra ensuite en absorber. Ce rapport d’énergie chargée / absorbée est qualifié de rendement. La capacité admissible, qui dépend fortement du courant de décharge, est décisive pour l’état de la batterie. La charge fournie ne peut être employée comme mesure étant donné qu’une partie se perd (et se transforme par ex. en chaleur). L’indication de capacité du constructeur est la quantité de charge maximale théorique que peut fournir la batterie. Cela signifie qu’une batterie de 2 000 mAh peut théoriquement fournir un courant de 1 000 mA (= 1 A) par ex. pendant deux heures. Cette valeur dépend fortement de nombreux facteurs (état de la batterie, courant de décharge, température, etc.). a) Explication du terme « Taux C » Il s’agit ici d’un facteur (multiplicateur) qui fournit la valeur des courants de charge et de décharge admissibles, indépendamment de la capacité de la batterie. La capacité de la batterie sert alors de multiplicateur. La formule suivante doit être observée : Capacité de la batterie (en mAh) x Taux C = Valeur (courant de charge/décharge en mA) Exemples avec des batteries de 1 000 mAh et 2 700 mAh : Taux C = 1C Taux C = 2C 1 000 mAh x 1 = 1 000 mA 1 000 mAh x 2 = 2 000 mA 2 700 mAh x 1 = 2 700 mA 2 700 mAh x 2 = 5 400 mA b) Sélection du courant de charge ou de décharge approprié Le « Charge Manager 420 » propose quatre courants de charge et deux courants de décharge adaptés aux besoins dans la pratique. Courants de charge : 500 mA, 1 000 mA, 1 500 mA, 2 000 mA Courants de décharge : 250 mA, 500 mA64 c) Courant de charge Le courant de charge doit être sélectionné conformément aux indications sur la batterie. Courant de charge 500 mA - Batteries sans informations à propos du type de charge - Batteries avec l’indication « Charge standard : 12 à 15 heures avec xxx mA » (« Standard charge: 12 - 15h at xxx mA ») Courant de charge 0,5 C - Batteries avec l’indication « Charge rapide : 4 à 5 heures avec xxx mA » (« Fast charge: 4 – 5h at xxx mA ») - Batteries avec l’indication « Compatible charge rapide » ou « Fast rechargeable » ou « Quick charging possible » Les exemples de batteries fournis correspondent aux courants de charge suivants : 1 000 mAh x 0,5 = 500 mA 2 700 mAh x 0,5 = 1 350 mA

Le « Charge Manager 420 » ne propose pas toujours le courant de charge exactement adapté. En tel cas, la plage inférieure la plus proche est toujours un choix judicieux. Avec une batterie 2 700 mAh, cela correspond à un courant de charge de 1 000 mA. Courant de charge 1 C - Batteries avec l’indication « Charge turbo : 60 à 70 minutes avec xxx mA » ou « Rapid charge » ou « Rapide charging possible » La batterie 2700 mAh doit ici être chargée avec 2 000 mA.

En cas de recharge d’une batterie avec un taux de charge de 0,5 C ou de 1 C, la batterie s’échauffe de manière sensible à la fin du cycle de charge. Il ne s’agit ici pas d’une erreur !65 d) Courant de décharge Du point de vue de la norme, la capacité de la batterie est déterminée avec un courant de décharge de 0,2 C. Avec les exemples fournis, cela signifie : 1 000 mAh x 0,2 = 200 mA 2 700 mAh x 0,2 = 540 mA Sélectionner le courant de décharge qui se rapproche le plus du calcul. Pour la batterie 1 000 mAh, ceci correspond à un courant de décharge de 250 mA et, pour la batterie 2 700 mAh, de 500 mA.

Si l’on détermine, à long terme, la capacité d’une batterie toujours avec le même courant de décharge, il est possible d’en déduire son état actuel (perte de capacité). La capacité admissible dépend fortement du courant de décharge : plus le courant de décharge est faible, plus la capacité admissible est élevée. Comme la batterie est déchargée par le biais de résistances, le courant de décharge réel dépend de la tension actuelle de la batterie. Ceci tient naturellement compte du calcul de la capacité (DCAP) du « Charge Manager 420 ».66

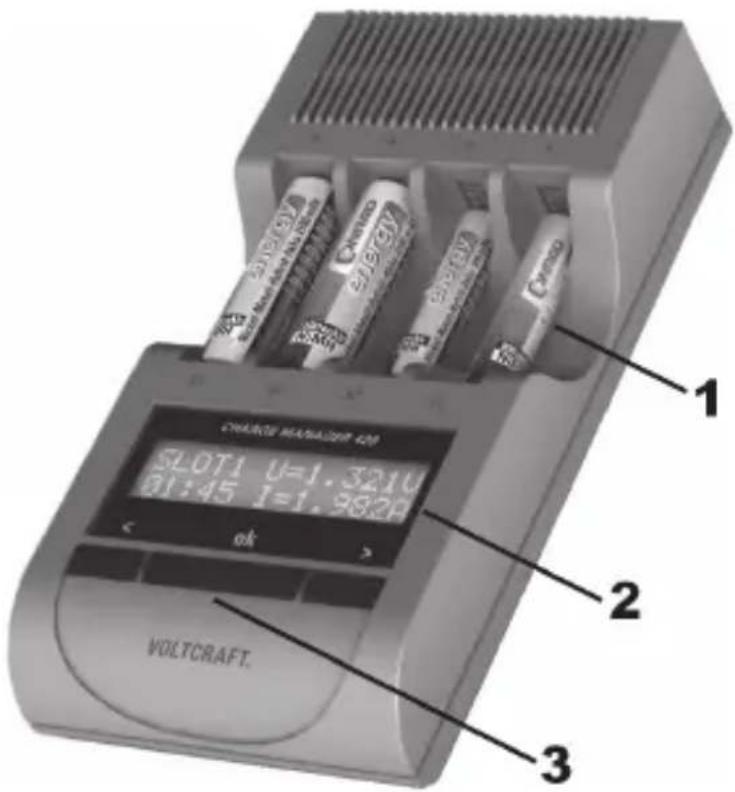

8. AFFICHAGE ET ÉLÉMENTS DE COMMANDE

1 Compartiments de recharge S1 à S4 2 Écran pour l’affichage de :

• Vue d’ensemble des programmes en cours

• Paramètres des cellules/de charge

• Courant absorbé par l’appareil branché sur la sortie USB 3 Touches de commande « < » (gauche) et « > » (droite) pour la saisie / sélection « OK » pour la confirmation Raccords (au dos de l’appareil) : 1 Sortie USB (prise USB-A, 5 V/CC, max. 500 mA) 2 Raccord d’alimentation en tension (12 V/CC, prise à connecteur creux, pôle plus/+ à l’intérieur, pôle moins/-/GND à l’extérieur)67

a) Programmes de charge Au total, le « Charge Manager 420 » propose cinq programmes pour le traitement des batteries :

• Charge (« CHA » = « CHARGE »)

• Décharge (« DIS » = « DISCHARGE »)

• Test (« CHK » = « CHECK »)

• Cycle (« CYC » = « CYCLE »)

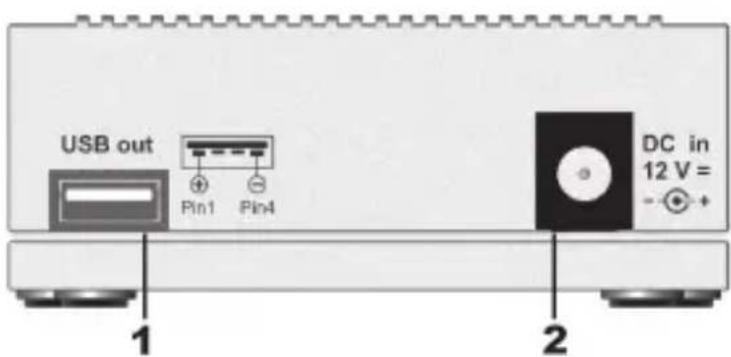

• Activation (« ALV » = « ALIVE ») b) Prise USB La prise USB normée au dos du « Charge Manager 420 » est destinée à l’alimentation de périphériques USB. Important ! Les compartiments de recharge ne doivent alors pas contenir de batteries. Retirez les batteries des compartiments de recharge avant d’utiliser la prise USB. c) Charge de maintien Lorsque la batterie reste dans le chargeur et que cela s’avère indispensable, le programme de charge de maintien « TRICKLE » (affichage « TRI ») démarre automatiquement. d) Mode d’économie d’énergie Lorsque tous les programmes sont achevés (affichage « RDY »), que la sortie USB n’est pas activée et qu’aucune touche n’est actionnée, l’appareil commute en mode d’économie d’énergie au bout d’env. une minute. L’écran est alors également éteint. Une pression sur une touche, l’insertion d’une nouvelle cellule ou le retrait de toutes les cellules et le démarrage de la charge de maintien désactivent le mode d’économie d’énergie.68

10. AFFICHAGE DES PARAMÈTRES

a) Tension de la batterie La tension de la batterie est indiquée à l’état non chargé (et ne peut donc pas être mesurée durant le fonctionnement). b) État de charge Pour vous donner une idée approximative de l’état de la batterie, un symbole de batterie (« ») est affiché sur cet appareil. Ce symbole sert uniquement à estimer approximativement le progrès du cycle de charge ou de décharge. Durant la charge, le symbole de batterie se remplit du bas vers le haut. Durant la décharge, il se vide du haut vers le bas. Ce procédé ne permet cependant pas de déduire le temps restant d’ici la fin du programme. Dans la mesure où l’état de charge de la batterie n’a pas encore été déterminé, un point d’interrogation (« ? ») s’affiche à la place du symbole de la batterie. c) Courant de charge / décharge Lors de la charge et de la décharge, le courant « I » qui traverse la batterie est affiché sur l’écran. En l’absence de courant (par ex. en mode « RDY » (« READY »), « ERR » (« ERROR ») ou « STB » (« STANDBY »)), l’indication « I= -.---A » s’affiche sur l’écran. d) Chronométrage La durée de charge et de décharge de la batterie est affichée sur l’écran en heures et minutes (« HH:MM »). Cet affichage ne tient pas compte de la charge de maintien (mode de fonctionnement « TRI » = « TRICKLE »). e) Capacité appliquée et capacité absorbée La capacité chargée (C) ainsi que la capacité absorbée (D) sont indiquées en milliampères-heures (mAh) ou en ampères-heures (Ah). Avec les programmes qui comportent plusieurs cycles de charge et de décharge, seules les valeurs actuelles sont affichées. Les données du cycle précédent sont effacées. Il n’y a ni calcul ni affichage ni addition de la capacité d’une charge de maintien (mode de fonctionnement (« TRICKLE »).69

D’abord raccorder l’alimentation électrique. Toujours d’abord raccorder le connecteur basse tension (connecteur creux) sur le câble de raccordement du bloc d’alimentation à la prise d’entrée CC du chargeur. Le bloc d’alimentation doit ensuite être raccordé à une prise de courant appropriée.

À la place du bloc d’alimentation fourni, il est également possible d’utiliser un adaptateur automobile approprié pour alimenter le chargeur (non fourni, à commander séparément). Cet adaptateur doit fournir une tension de sortie de 12 V/CC et une puissance de sortie de 20 W. L’indication suivante s’affiche pendant env. deux secondes sur l’écran : Pendant ce temps, le chargeur effectue un contrôle automatique et vérifie alors également la présence de batteries. Le chargeur est maintenant opérationnel CM420 SELFTEST RUNNING70

a) Utilisation de la sortie USB En l’absence de batterie dans le « Charge Manager 420 », le message suivant s’affiche : La sortie USB doit être activée en appuyant sur la touche « < ». Le chargeur indique le courant délivré de la manière suivante : Une pression sur la touche « < » permet ensuite de désactiver la sortie.

Les compartiments de recharge ne doivent alors pas contenir de batteries durant l’utilisation de la sortie USB. L’affichage « CURRENT= -.---A » signifie qu’aucun périphérique USB n’est branché et que le courant ne circule pas. b) Lancement de programmes de chargement de batteries Après avoir inséré une cellule (par ex. dans le compartiment 1), l’indication suivante s’affiche : Au cours des 5 secondes qui suivent, il est possible de sélectionner le programme de charge à l’aide des touches « < » ou « > ». Cette durée est prolongée de 5 secondes supplémentaires lors de chaque pression sur la touche. Le réglage défini n’est activé qu’après écoulement de ce laps de temps. Pour confirmer immédiatement la sélection, il suffit d’appuyer brièvement sur la touche « OK ». En l’absence de saisie, le programme « CHARGE » démarre automatiquement avec un courant de charge de 500 mA au bout d’env. 10 secondes. VOLTCRAFT CM 420 USB-OUT= OFF USB-OUT= ACTIVE CURRENT= 0.499A

SET CHARGE71 La sélection du programme souhaité s’effectue à l’aide des touches « < » et « > ». Vous avez alors le choix entre cinq différents programmes. « SET CHARGE » = Charger « SET DISCHARGE » = Décharger (sans charge de maintien !) « SET CHECK » = Décharger -> Charger « SET CYCLE » = Charger -> Décharger -> Charger « SET ALIVE » = Charger -> Décharger -> Charger -> Décharger -> Charger

• « CHA » (« CHARGE ») signifie que la batterie insérée est en cours de charge.

• « DIS » (« DISCHARGE ») signifie que la batterie insérée est en cours de décharge. Il n’y a pas de charge de maintien.

• « CHK » (« CHECK ») signifie que le cycle de décharge sera suivi d’un cycle de charge.

• « CYC » (« CYCLE ») signifie que la batterie insérée est d’abord chargée, déchargée puis rechargée.

• « ALV » (« ALIVE ») signifie que la batterie va subir plusieurs cycles de charge et de décharge. Le programme « ALIVE » permet d’activer les batteries neuves ainsi que les batteries stockées pendant une période prolongée. En fonction du programme sélectionné, il faut également sélectionner le courant de charge et le courant de décharge : Saisie du courant de charge Saisie du courant de décharge Les touches fléchées permettent d’abord de sélectionner le courant de charge puis le courant de décharge. Ici aussi, les réglages peuvent soit être confirmés en appuyant sur la touche « OK » soit être automatiquement confirmés après un temps d’attente de cinq secondes. En l’absence de saisie, le « Charge Manager 420 » sélectionne automatiquement un courant de charge de 500 mA et un courant de décharge de 250 mA.

SET I-CHA 500mA72 Démarrage de cellules supplémentaires Lorsqu’un programme a préalablement été lancé, l’indication suivante s’affiche sur l’écran : Cela signifie que, en l’absence de saisie, cette batterie (« x ») sera traitée avec les mêmes paramètres (programme et courant) que la dernière batterie insérée (« y »).

Lorsque plusieurs batteries doivent être traitées avec le même programme, il suffit de sélectionner les paramètres pour la première batterie détectée. Après un temps d’attente de 5 secondes, ces valeurs sont automatiquement confirmées sans qu’il ne soit nécessaire d’appuyer sur une touche. Les touches fléchées permettent de sélectionner un autre programme. Lorsque la sortie USB est active, les batteries ne sont pas détectées et il n’est donc pas possible de lancer un programme. En cas de panne de courant ou d’interruption de l’alimentation électrique, les valeurs déterminées ainsi que la sélection du programme sont effacées. Lorsque l’alimentation électrique est rétablie, le chargeur démarre automatiquement le programme « CHA » (« CHARGE ») avec le courant de charge le plus faible (500 mA). c) Annulation du programme Un programme en cours peut uniquement être interrompu en retirant la batterie du compartiment de recharge. SET PROG. SLOTx - SAME AS SLOTy73

Vue d’ensemble globale : On voit ici une vue d’ensemble de toutes les batteries insérées, du programme correspondant et de l’état de charge correspondant (symbole de la batterie). Les indications « S1 » à « S4 » correspondent aux quatre compartiments de recharge. La disposition sur l’écran correspond ici à la disposition des compartiments sur le chargeur. Les tirets « - - - » signifient qu’aucune batterie n’est insérée dans ces compartiments. Dans la mesure où l’état de charge d’une batterie n’a pas encore été déterminé, un point d’interrogation (« ? ») s’affiche. Durant le traitement de la batterie, le symbole de la batterie ou une flèche sont affichés en alternance. Durant le cycle de charge, la flèche pointe vers le haut et, durant la décharge, vers le bas. Vue détaillée : Les deux touches de sélection « < » et « > » permettent d’afficher le détail pour l’intégralité des données disponibles à propos de la batterie. Une pression brève sur la touche « OK » permet de retourner à la vue d’ensemble globale. La première ligne contient le numéro du compartiment de recharge (« SLOT ») ainsi que la capacité de charge (C). La seconde ligne contient le symbole de la batterie (« ») qui indique l’état de charge approximatif et le programme de charge (par ex. « CHA » pour « CHARGE »). Elle contient également la capacité de décharge actuelle (D). Durant le cycle de charge, une flèche clignote en face du « C » ; durant le cycle de décharge, une flèche clignote en face du « D ». S1 S2 S3 S4

SLOT1C= 32.6mAh CHA D= 0.0mAh74 Dans la première ligne, cette représentation contient le numéro du compartiment (« SLOT1 ») ainsi que la tension actuelle de la batterie (« U »). La flèche clignotante en face du « U » signalise le sens actuel du courant. Durant le cycle de charge, la flèche pointe vers le haut et, durant la décharge, vers le bas. La deuxième ligne contient la durée écoulée au format « HH:MM » (heures:minutes) et les courants de charge et de décharge actuels (« I »). Dans la mesure où tous les paramètres n’ont pas encore été déterminés pour le programme, l’affichage suivant s’affiche sur l’écran : Fin du programme de charge (« RDY ») Lorsque le « Charge Manager 420 » a terminé le cycle de charge avec succès, l’indication « RDY » (= « READY », terminé) s’affiche sur l’écran. Vue d’ensemble : Vue détaillée :

Le cycle de charge est terminé, la batterie peut être retirée du compartiment de recharge.

00:40 I= -.---A SLOT1 C= 1328mAh RDY D= 0.0mAh75 Mode d’attente (« STB », « STANDBY ») Par conception du système, seules les cellules présentant des courants de charge identiques sont chargées simultanément. Les piles rechargeables/ accumulateurs avec des courants de charge différents sont mis en mode d’attente (« STB » = « STANDBY ») jusqu’à leur activation. Si tous les paramètres nécessaires sont remplis, le processus de charge se poursuit alors automatiquement. Affichage dans la vue d’ensemble : Charge de maintien (« TRI », « TRICKLE ») Les batteries se déchargent d’elles-mêmes avec le temps. Cette caractéristique est appelée autodécharge. Le cas échéant, le « Charge Manager 420 » lance automatiquement le programme de charge de maintien « TRI » (« TRICKLE ») afin de compenser cette perte. Cela est naturellement également valable lorsque la batterie a uniquement été déchargée à l’aide du programme « DIS » (« DISCHARGE »). La capacité (C) de la recharge (« TRICKLE ») et le temps requis à cet effet (« HH:MM ») ne sont ni affichés ni additionnés. Seuls la tension et le courant sont actualisés. C’est la raison pour laquelle la capacité de charge, la capacité décharge et la durée se réfèrent toujours au programme précédemment exécuté. Affichage dans la vue d’ensemble : Batterie défectueuse (« ERR », « ERROR ») En cas d’échec d’un cycle de charge, le message d’erreur « ERR » (« ERROR ») s’affiche sur l’écran (voir chapitre 15). Le chargeur ne traite plus cette batterie. Affichage dans la vue d’ensemble : S1 S2 S3 S4

Avec ce chargeur, vous avez acquis un produit à la pointe du développement technique et bénéficiant d’une grande sécurité de fonctionnement. Il est toutefois possible que des problèmes ou des dysfonctionnements surviennent. Vous trouverez ci-après plusieurs procédures vous permettant de vous dépanner le cas échéant. Aucune fonction ou aucun affichage

• Le connecteur creux du bloc d’alimentation est-il correctement inséré dans la prise du chargeur ?

• Le bloc d’alimentation est-il correctement branché sur la prise de courant et une tension secteur est-elle disponible ? Aucune batterie détectée

• Les contacts du compartiment de recharge ou de la batterie sont-ils encrassés ? Le cas échéant, nettoyez-les à l’aide d’un chiffon propre et sec. La température de l’appareil est trop élevée (affichage « OVERTEMP!!! Please Wait »)

• Le chargeur surchauffe. Le programme se poursuit automatiquement après la phase de refroidissement. Le cas échéant, veillez à une température ambiante plus fraîche (n’exposez par ex. pas le chargeur à un rayonnement solaire direct). Affichage « ERR » (« ERROR ») en cas d’insertion d’une ou plusieurs cellules

• Une pile jetable ou une batterie non compatible ont été insérés par inadvertance.

• La batterie est défectueuse.

• En cas d’affichage simultané du message « ERR » pour plusieurs cellules, retirer toutes les cellules du chargeur et charger individuellement chaque cellule afin de détecter la batterie défectueuse. Affichage immédiat « RDY » (« READY ») avec le programme « DIS » (« DISCHARGE ») ou démarrage immédiat avec le programme « CHECK » (« CHECK »)

• Décharge profonde de la batterie : annulation du cycle de décharge afin de protéger la batterie77 Faible capacité de charge (C) bien que la batterie était déchargée

• Traiter la batterie avec le programme « ALV » (« ALIVE »). Si la capacité de charge « C » est toujours encore trop faible, cela signifie que la batterie est défectueuse. Aucun affichage sur l’écran de l’appareil et/ou aucune réaction en raison d’impulsions CEM, de décharge électrostatique (= ESD), d’impulsions « surge » ou d’immunité aux perturbations électromagnétiques

• Débrancher puis rebrancher l’appareil sur l’alimentation électrique. Échauffement sensible du boîtier

• La capacité élevée de l’appareil entraîne un échauffement des faces supérieures et inférieures du boîtier ; absence de défectuosité ; veiller à une bonne aération.78

15. MAINTENANCE ET ENTRETIEN

Le produit ne nécessite aucun entretien, ne jamais le démonter. Confiez les travaux d’entretien et de réparation à un spécialiste. Avant le nettoyage, débranchez le chargeur de l’alimentation électrique. Retirez d’abord toutes les batteries des compartiments de recharge puis débranchez le bloc d’alimentation de la prise de courant. L’extérieur du produit doit uniquement être nettoyé qu’à l’aide d’un chiffon sec, doux et propre. La poussière peut très facilement être éliminée à l’aide d’un pinceau propre et doux et d’un aspirateur. N’utilisez en aucun cas des détergents agressifs ou des solutions chimiques ; ils risqueraient d’endommager la surface du boîtier (décolorations).

a) Généralités Éliminez le produit en fin de vie conformément aux consignes légales en vigueur. b) Piles et batteries Le consommateur final est légalement tenu (ordonnance relative à l’élimination des piles usagées) de rapporter toutes les piles et batteries usagées, il est interdit de les jeter dans les ordures ménagères ! Les piles et batteries qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l’interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (vous trouverez la désignation sur la pile/batterie, par ex. au-dessous des symboles de poubelles figurant à gauche). Vous pouvez rapporter gratuitement vos piles et batteries usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles et de batteries. Vous répondez ainsi aux exigences légales et contribuez à la protection de l’environnement.

Information légales Ce mode d'emploi est une publication de la société Voltcraft®, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone] (www.voltcraft.de). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipement. © Copyright 2011 par Voltcraft®.
