Caractéristiques Techniques	Programmateur d'arrosage numérique, 2 sorties indépendantes, programmation hebdomadaire, durée d'arrosage réglable de 1 à 120 minutes.
Utilisation	Idéal pour l'arrosage automatique des jardins, pelouses et plantes en pot. Facile à installer sur un robinet standard.
Maintenance et Réparation	Vérifier régulièrement les batteries, nettoyer les filtres et les buses pour éviter les obstructions.
Sécurité	Utiliser uniquement dans un environnement extérieur protégé des intempéries. Ne pas immerger dans l'eau.
Informations Générales	Compatible avec les systèmes d'irrigation goutte à goutte et les tuyaux d'arrosage standard. Garantie de 2 ans.

FOIRE AUX QUESTIONS - Easy Duo 1561121 Toolcraft

Comment programmer l'arrosage sur le Toolcraft Easy Duo 1561121 ?

Pour programmer l'arrosage, tournez le bouton de sélection sur le mode 'Programmation'. Ensuite, suivez les instructions sur l'écran pour définir l'heure de début, la durée et la fréquence d'arrosage.

Que faire si le programmateur ne s'allume pas ?

Vérifiez d'abord que le programmateur est correctement alimenté. Assurez-vous que les piles sont installées correctement ou que l'appareil est branché sur une source d'alimentation fonctionnelle.

Comment réinitialiser le Toolcraft Easy Duo 1561121 ?

Pour réinitialiser le programmateur, appuyez sur le bouton 'Réinitialiser' situé à l'arrière de l'appareil pendant environ 5 secondes. Cela effacera toutes les programmations précédentes.

Est-ce que je peux ajuster la durée d'arrosage ?

Oui, vous pouvez ajuster la durée d'arrosage dans le menu de programmation. Sélectionnez 'Durée' et utilisez les flèches pour régler le temps d'arrosage souhaité, qui peut varier de 1 minute à 240 minutes.

Que faire si l'arrosage ne s'active pas à l'heure programmée ?

Vérifiez que l'heure actuelle est correctement réglée. Assurez-vous également que le mode 'Auto' est sélectionné et que les paramètres d'arrosage sont correctement configurés.

Le Toolcraft Easy Duo 1561121 est-il résistant à l'eau ?

Oui, le Toolcraft Easy Duo 1561121 est conçu pour résister à des éclaboussures d'eau, mais il ne doit pas être immergé. Assurez-vous qu'il est installé dans un endroit protégé des intempéries.

Comment changer les piles du Toolcraft Easy Duo 1561121 ?

Pour changer les piles, retirez le couvercle du compartiment à piles situé à l'arrière du programmateur. Remplacez les anciennes piles par des neuves en veillant à respecter la polarité.

Puis-je utiliser le programmateur pour plusieurs zones d'arrosage ?

Le Toolcraft Easy Duo 1561121 est conçu pour arroser une seule zone. Pour arroser plusieurs zones, vous aurez besoin d'un système de programmateur avec plusieurs sorties.

Comment savoir si le Toolcraft Easy Duo 1561121 nécessite un entretien ?

Vérifiez régulièrement les connexions et les tuyaux pour détecter d'éventuelles fuites ou obstructions. Nettoyez les filtres et les buses si nécessaire pour garantir un fonctionnement optimal.

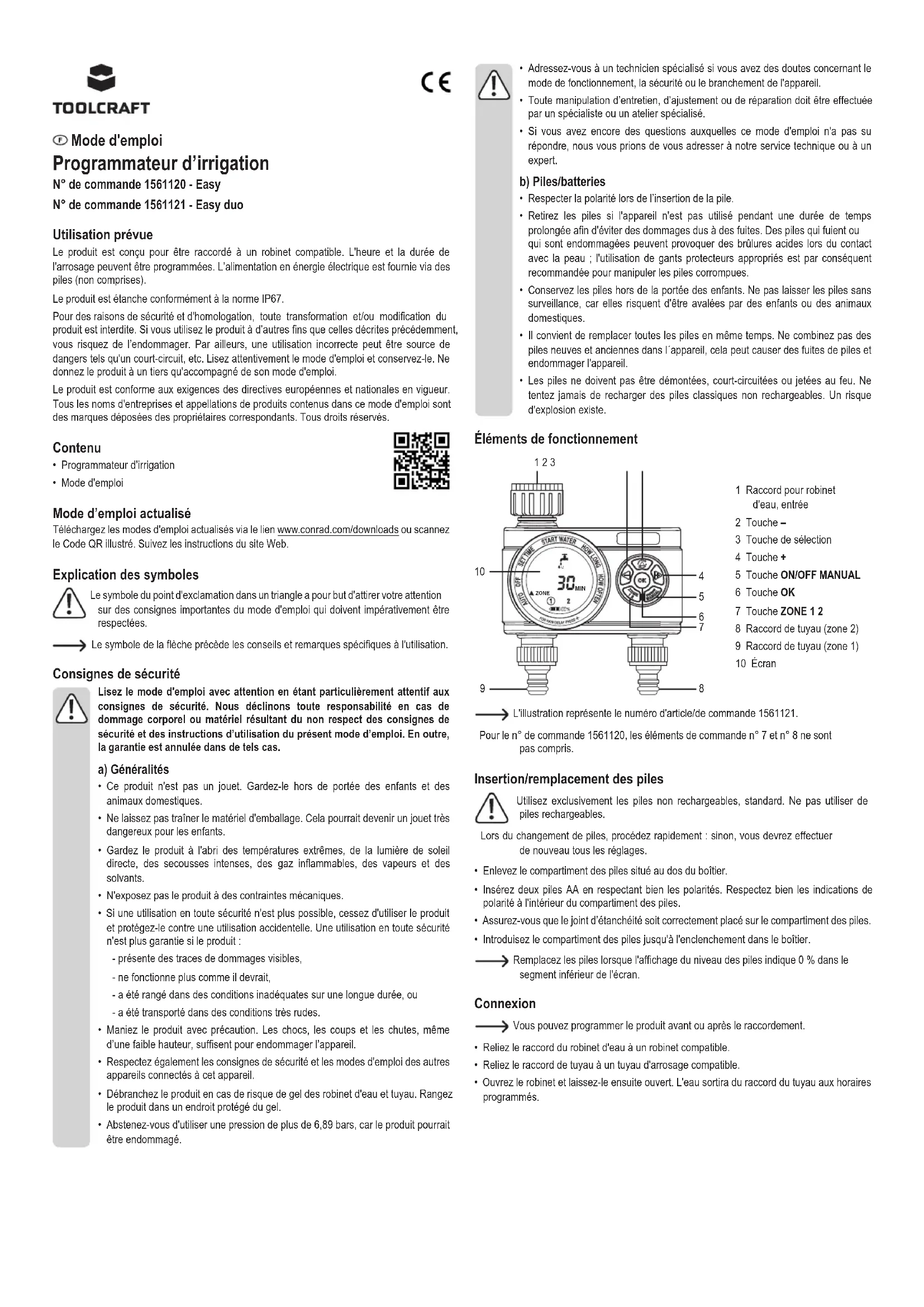

MODE D'EMPLOI Easy Duo 1561121 Toolcraft

• Toute manipulation d’entretien, d’ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert. b) Piles/batteries

• Respecter la polarité lors de l’insertion de la pile.

• Retirez les piles si l'appareil n'est pas utilisé pendant une durée de temps prolongée an d'éviter des dommages dus à des fuites. Des piles qui fuient ou qui sont endommagées peuvent provoquer des brûlures acides lors du contact avec la peau ; l'utilisation de gants protecteurs appropriés est par conséquent recommandée pour manipuler les piles corrompues.

• Conservez les piles hors de la portée des enfants. Ne pas laisser les piles sans surveillance, car elles risquent d'être avalées par des enfants ou des animaux domestiques.

• Il convient de remplacer toutes les piles en même temps. Ne combinez pas des piles neuves et anciennes dans l´appareil, cela peut causer des fuites de piles et endommager l'appareil.

• Les piles ne doivent pas être démontées, court-circuitées ou jetées au feu. Ne tentez jamais de recharger des piles classiques non rechargeables. Un risque d'explosion existe. Éléments de fonctionnement ZONE DELAY FOR EVERYRESETMANUAL MIN HRS DAY

1 Raccord pour robinet d'eau, entrée 2 Touche – 3 Touche de sélection 4 Touche + 5 Touche ON/OFF MANUAL 6 Touche OK 7 Touche ZONE 1 2 8 Raccord de tuyau (zone 2) 9 Raccord de tuyau (zone 1) 10 Écran L'illustration représente le numéro d'article/de commande 1561121. Pour le n° de commande 1561120, les éléments de commande n° 7 et n° 8 ne sont pas compris. Insertion/remplacement des piles Utilisez exclusivement les piles non rechargeables, standard. Ne pas utiliser de piles rechargeables. Lors du changement de piles, procédez rapidement : sinon, vous devrez effectuer de nouveau tous les réglages.

• Enlevez le compartiment des piles situé au dos du boîtier.

• Insérez deux piles AA en respectant bien les polarités. Respectez bien les indications de polarité à l'intérieur du compartiment des piles.

• Assurez-vous que le joint d’étanchéité soit correctement placé sur le compartiment des piles.

• Introduisez le compartiment des piles jusqu'à l'enclenchement dans le boîtier. Remplacez les piles lorsque l'afchage du niveau des piles indique 0 % dans le segment inférieur de l'écran. Connexion Vous pouvez programmer le produit avant ou après le raccordement.

• Reliez le raccord du robinet d'eau à un robinet compatible.

• Reliez le raccord de tuyau à un tuyau d'arrosage compatible.

• Ouvrez le robinet et laissez-le ensuite ouvert. L'eau sortira du raccord du tuyau aux horaires programmés. Mode d'emploi Programmateur d’irrigation N° de commande 1561120 - Easy N° de commande 1561121 - Easy duo Utilisation prévue Le produit est conçu pour être raccordé à un robinet compatible. L'heure et la durée de l'arrosage peuvent être programmées. L’alimentation en énergie électrique est fournie via des piles (non comprises). Le produit est étanche conformément à la norme IP67. Pour des raisons de sécurité et d'homologation, toute transformation et/ou modication du produit est interdite. Si vous utilisez le produit à d’autres ns que celles décrites précédemment, vous risquez de l’endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels qu'un court-circuit, etc. Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi. Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés. Contenu

• Programmateur d’irrigation

• Mode d'emploi Mode d’emploi actualisé Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions du site Web. Explication des symboles Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des consignes importantes du mode d'emploi qui doivent impérativement être respectées. Le symbole de la èche précède les conseils et remarques spéciques à l'utilisation. Consignes de sécurité Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non respect des consignes de sécurité et des instructions d’utilisation du présent mode d’emploi. En outre, la garantie est annulée dans de tels cas. a) Généralités

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.

• Gardez le produit à l'abri des températures extrêmes, de la lumière de soleil directe, des secousses intenses, des gaz inammables, des vapeurs et des solvants.

• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit : - présente des traces de dommages visibles, - ne fonctionne plus comme il devrait, - a été rangé dans des conditions inadéquates sur une longue durée, ou - a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d’une faible hauteur, sufsent pour endommager l’appareil.

• Respectez également les consignes de sécurité et les modes d'emploi des autres appareils connectés à cet appareil.

• Débranchez le produit en cas de risque de gel des robinet d'eau et tuyau. Rangez le produit dans un endroit protégé du gel.

• Abstenez-vous d'utiliser une pression de plus de 6,89 bars, car le produit pourrait être endommagé.Utilisation Sélection d'une rubrique du menuAppuyez sur la touche de sélection (touche centrale en haut) pour sélectionner la prochaine rubrique du menu. Les rubriques du menu sont imprimées sur le bord de l'écran. La rubrique du menu sélectionnée est indiquée par une èche triangulaire.Sélection de la zone (uniquement pour le n° de commande 1561121)Appuyez sur les rubriques du menu START WATER, HOW LONG et HOW OFTEN touche ZONE 1 2 pour sélectionner un des deux raccords de tuyau sur lequel la programmation doit s'appliquer. La zone sélectionnée est marqué par un cercle.Vous pouvez programmer les deux raccords de tuyau indépendamment l'un de l'autre. Réglages a) Heure et jour
• Sélectionnez la rubrique du menu SET TIME.
• Sélectionnez avec la touche + ou - le jour de la semaine en cours. Le jour de la semaine est signalisé par un cadre.SU dimancheMO lundiTU mardiWE mercrediTH jeudiFR vendrediSA samedi• Appuyez sur la touche OK pour valider. L'heure clignote.
• Réglez l’heure actuelle à l’aide de la touche + ou –. Appuyez et maintenez la touche pour un déroulement plus rapide. L’heure est indiquée au format 12 heures. AM = minuit jusqu'à midi PM =-midi jusqu'à minuit • Appuyez sur la touche OK pour valider. HRS DAY MIN ZONE RESET MANUAL

NEXT START TIMEWATER DAY EVERY

b) Heure de démarrage

• Sélectionnez la rubrique du menu START WATER.
• Utilisez la touche + ou – pour régler l'heure du démarrage. Appuyez et maintenez la touche pour un déroulement plus rapide. HRS DAY MIN ZONE RESET MANUAL

ZONE c) Durée d'arrosage

• Sélectionnez la rubrique du menu HOW LONG.
• Réglez à l’aide de la touche + ou – une durée entre 1 et 360 minutes. HRS DAY MIN RESET MANUAL

NEXT START TIMEWATER DAY EVERY

ZONE d) Intervalle/cycle d'arrosage Certains jours dénis• Sélectionnez la rubrique du menu HOW OFTEN.

• Sélectionnez un jour à l'aide de la touche + ou -. Appuyez sur la touche OK. Les jours où l'arrosage a lieu sont signalisés par un cadre.
• Réglez l'intervalle de répétition en heures pour les jours sélectionnés. Appuyez à plusieurs reprises sur la touche + jusqu'à ce que EVERY HRS apparaisse sur l'écran. Utilisez la touche + ou – pour régler les heures. HRS DAY MIN RESET MANUAL

ZONE Intervalle• Sélectionnez la rubrique du menu HOW OFTEN.

• Appuyez à plusieurs reprises sur la touche + jusqu'à ce que EVERY DAY apparaisse sur l'écran.
• Utilisez la touche + ou – pour régler les jours. Si l'option EVERY 1 DAY est réglée, l'arrosage sera activé tous les jours. HRS DAY MIN RESET MANUAL

ZONE Activation de l'arrosage automatique

• Sélectionnez la rubrique du menu AUTO. L'arrosage est maintenant réalisé en fonction des réglages.• Les informations suivantes apparaissent sur l'écran d'afchage en cycle : - heure actuelle et jour actuel, - prochaine heure de démarrage pour la zone 1, - prochaine heure de démarrage pour la zone 2 (facultative). HRS DAY MIN ZONE RESET MANUAL

ZONECeci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris ceux de traduction. La reproduction par n'importe quelle méthode, p. ex. photocopies, microlms, ou la capture dans des systèmes de traitement électronique des données exigent l'approbation écrite préalable de l'éditeur. La réimpression, même partielle, est interdite. Cette publication correspond au niveau technique du moment de la mise sous presse.Copyright 2017 by Conrad Electronic SE. *1561120_1_v1_0118_02_IPL_m_fr Désactivation de l'arrosage automatique Sélectionnez la rubrique du menu OFF. HRS DAY MIN

NEXT START TIMEWATER DAY EVERY

Interruption de l'arrosage automatique Si de la pluie est prévue, vous pouvez interrompre l'arrosage automatique pendant une période dénie. Après expiration de cette interruption, le programme se poursuivra automatiquement.• Sélectionnez la rubrique du menu AUTO.• Appuyez sur la touche +. Sur l'afchage apparaît DELAY.

• Appuyez sur la touche + ou – pour régler la durée. Vous pouvez régler soit 12 heures ou 1 à 7 jour(s) complet(s).
• Pour annuler l’interruption, appuyez sur la touche – lors de la sélection de la durée, jusqu'à ce que l'heure actuelle s'afche. HRS DAY MIN RESET MANUAL

Arrosage manuel L'arrosage manuel ne fonctionne pas si l'arrosage automatique a été interrompu (voir chapitre précédent).• Appuyez sur la touche ON/OFF MANUAL.

• Réglez à l’aide de la touche + ou – une durée entre 1 et 360 minutes.
• Appuyez sur la touche OK pour valider. HRS DAY MIN RESET MANUAL

ZONE Réinitialisation Maintenez la touche OK pendant 7 secondes pour réinitialiser le produit aux réglages par défaut. Tous vos réglages seront perdus lors de cette opération. HRS DAY MIN

• Fermez le robinet. Débranchez le produit du robinet.
• Pour ouvrir la valve et laisser s’écouler le reste de l’eau, appuyez sur la touche ON/OFF MANUAL. Réglez une durée de 1 minute. Appuyez sur la touche OK pour valider.
• Laissez le produit complètement sécher.• Enlevez les piles.• Rangez le produit dans un endroit sec. Entretien et nettoyage

• N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d’autres produits chimiques pour le nettoyage : cela risquerait d'endommager le boîtier voire même de provoquer des dysfonctionnements.• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux. En cas de salissure importante, vous pouvez utiliser un chiffon humide et un liquide vaisselle doux.• Si nécessaire, retirez les impuretés du raccord du robinet. Élimination des déchets a) Produit Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. À la n de sa durée de vie, mettez au rebut l’appareil conformément aux dispositions légales en vigueur. Retirez les piles insérées et éliminez-les séparément du produit. b) Piles/batteries Le consommateur nal est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles ; il est interdit de les jeter dans les ordures ménagères. Les piles contenant des substances toxiques sont marquées par le symbole ci- contre, qui signie qu’elles ne doivent pas être jetées avec les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation gure sur les piles, par ex. sous le symbole de poubelle ci-contre).Vous pouvez rapporter gratuitement vos piles usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles.Vous serez ainsi en conformité avec vos obligations légales et contribuerez à la protection de l’environnement. Données techniques Alimentation en énergie ..............................2 piles AA Pression hydraulique maximale ..................6,89 bars (100 psi) maxi Conditions de fonctionnement/stockage .....de 0 à +60 °C, 10 – 100 % HR Dimensions (L x H x P) ............................... 135 x 165 x 63 mm• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het product.
