TO7153947 - Programmateur d'arrosage Toolcraft - Notice d'utilisation et mode d'emploi gratuit

Marque	Toolcraft
Modèle	TO7153947
Type de produit	Programmateur d'arrosage (minuterie d'arrosage)
Alimentation	3 piles AAA/Micro (alcalines recommandées)
Durée de vie des piles	Environ 8 à 12 mois selon la fréquence de commutation
Indice de protection	IPX4
Pression d'eau	0,5 - 8 bar
Débit max.	Environ 35 L/min
Température max. du liquide pompé	+38 °C
Filetage de raccordement	26,5 mm (G3/4) ou 33,3 mm (G1)
Liquide autorisé	Eau douce, claire et propre (pas pour eau potable, liquides corrosifs ou inflammables)
Réglages	Durée d'arrosage : 1, 2, 3, 5, 8, 10, 15, 20, 25, 30, 40, 55 minutes ; Intervalle : 1, 2, 3, 4, 5, 6, 8, 12, 24, 48, 72 heures ou 1 semaine
Fonctions	Programmation durée et intervalle, arrosage manuel, arrêt, affichage des réglages
Indicateurs LED	LED rouge OFF, LED verte ON, anneau intérieur vert (intervalle), anneau extérieur bleu (durée)
Contenu de l'emballage	Minuterie d'arrosage, mode d'emploi
Entretien	Nettoyer le filtre grossier métallique sous l'eau claire ; boîtier nettoyable avec un chiffon sec, doux et non pelucheux
Hivernage	Retirer du robinet avant gel, vider l'eau, enlever les piles, stocker au sec et à l'abri du gel
Sécurité	Ne pas utiliser pour eau potable ; ne pas exposer au gel (risque de destruction) ; ne pas ouvrir/modifier l'appareil
Type de piles	Piles alcalines AAA recommandées ; accus possibles mais durée réduite

FOIRE AUX QUESTIONS - TO7153947 Toolcraft

Comment régler la durée d'arrosage ?

Appuyez brièvement plusieurs fois sur la touche des commandes (6) jusqu'à ce que la LED bleue correspondant à la durée souhaitée clignote (1, 2, 3, 5, 8, 10, 15, 20, 25, 30, 40 ou 55 minutes). Attendez 4 secondes pour valider.

Comment régler l'intervalle entre les arrosages ?

Après avoir réglé la durée, attendez 4 secondes qu'une LED verte de l'anneau intérieur clignote. Appuyez plusieurs fois sur la touche (6) pour choisir l'intervalle : 1, 2, 3, 4, 5, 6, 8, 12, 24, 48, 72 heures ou 1 semaine. Attendez 4 secondes pour valider.

Comment lancer un arrosage manuel ?

Maintenez la touche des commandes (6) enfoncée pendant 3 secondes. La LED verte ON s'allume et l'arrosage démarre. Pour arrêter, maintenez à nouveau la touche enfoncée 3 secondes.

Quel type de piles utiliser ?

Utilisez 3 piles AAA/Micro. Des piles alcalines de haute qualité sont recommandées pour une longue durée de fonctionnement. Les accus (rechargeables) peuvent être utilisés mais offrent une autonomie réduite (1,2 V au lieu de 1,5 V).

Que faire si les LED ne s'allument pas ?

Vérifiez que les piles sont correctement insérées en respectant la polarité. Si le problème persiste, remplacez les piles par des neuves.

Comment nettoyer le programmateur ?

Nettoyez le filtre grossier métallique régulièrement sous l'eau claire. Pour le boîtier, utilisez un chiffon sec, doux et non pelucheux. N'utilisez jamais de produits agressifs, d'alcool ou de solvants.

Comment entreposer l'appareil en hiver ?

Retirez la minuterie du robinet avant les gelées. Laissez l'eau résiduelle s'écouler, enlevez les piles et stockez l'appareil dans un endroit sec et à l'abri du gel. Le gel peut détruire l'appareil.

Peut-on utiliser l'eau du robinet pour la boisson avec cet appareil ?

Non, le programmateur n'est pas conçu pour contrôler l'alimentation en eau potable. Utilisez-le uniquement pour l'arrosage avec de l'eau douce, claire et propre.

Quelle est la pression d'eau minimale et maximale ?

La pression d'eau doit être comprise entre 0,5 et 8 bars pour un fonctionnement correct.

Comment désactiver complètement la minuterie ?

Appuyez brièvement sur la touche des commandes (6) jusqu'à ce que seule la LED rouge OFF s'allume. Toutes les LED s'allument puis s'éteignent, la vanne se ferme et la minuterie est désactivée.

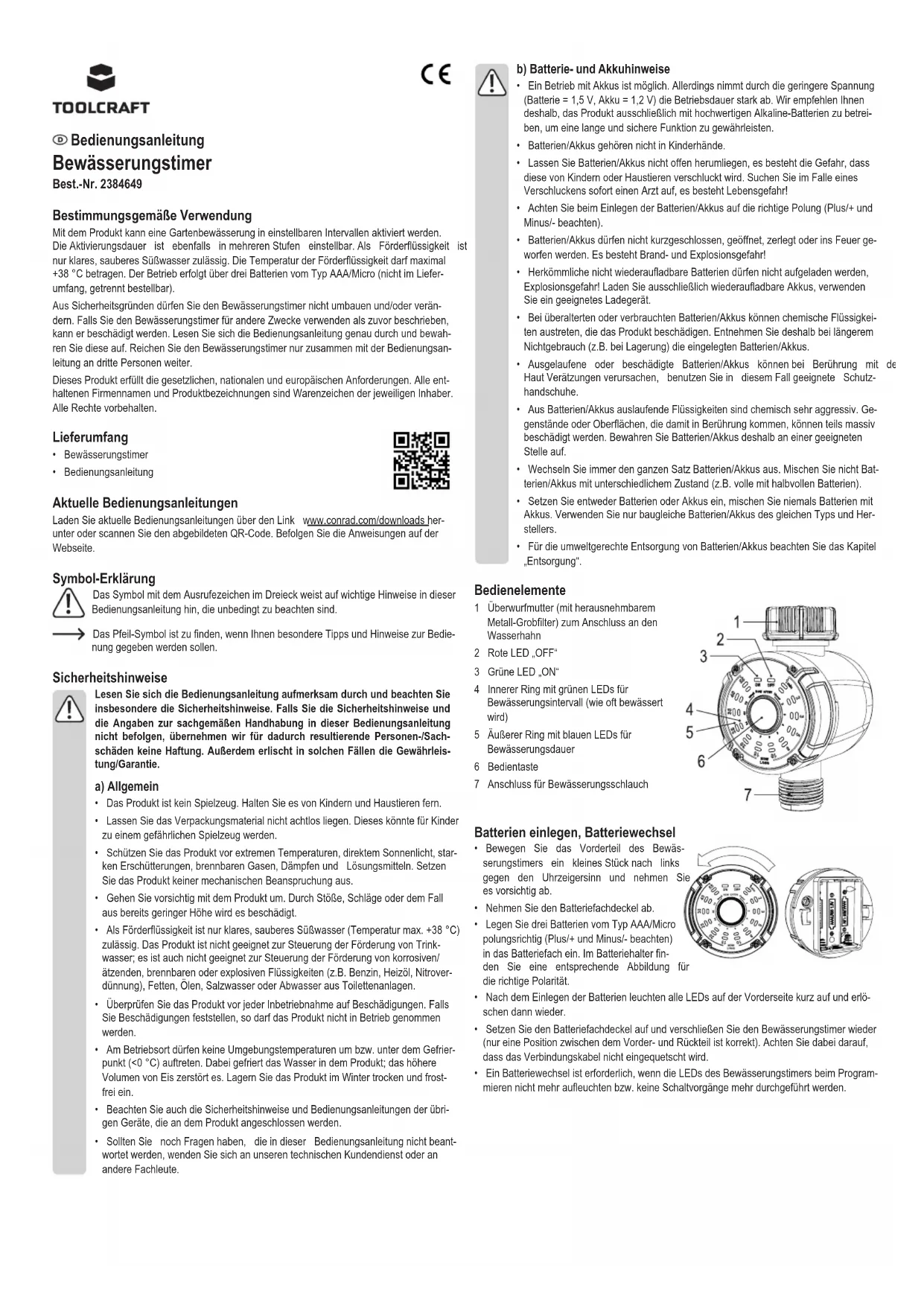

MODE D'EMPLOI TO7153947 Toolcraft

Minuterie d'arrosage

N^ de commande 2384649

Utilisation prévue

Grac au prodit, un systeme d'arrosage peut etre activé a des intervalles de temps predefinis. Le temps d'activation peut meme etre defini en plusieurs etapes. Les liquides de pompage autorises sont I'eau douce, claire et propre. La tempereature du liquide de pompage ne doit pas depasser +38^ .Le produit fonctionne avec trois piles de type AAA/Micro (non incluses dans la livraison, a acheter separement).

Pour des raisons de sécurité, vous ne devez pas modifier et/ou transformer la minuterie d'arrosage. Si la minuterie d'arrosage est utilisée à autres fins que celles décrites précédemment, elle risque d'être endommagée. Lizez attentivement le mode d'emploi et conserveze-le. Transmettez la minuterie d'arrosage à autres personnes uniquement en association avec ce mode d'emploi.

Ce produit est conforme à la léglementation nationale et européen. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Contenu d'emballage

• Minuterie d'arrosage

Mode d'emploi

Mode d'emploi actualisé

Téléchargez les modes d'emploi actuels via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions disponibles sur le site Internet.

Explication des symboles

Le symbole du point d'exclamation dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter imparativement.

Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.

Consignes de sécurité

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel resultant du non-respect des consignes de sécurité et des instructions d'utilisation de ce mode d'emploi. En outre, la garantie est annulée dans de tels cas.

a) Généralités

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissiez pas trainer le matériel d'emballage. Cela pourrait constituer un jouet très dangereux pour les enfants.
• Gardez le produit à l'abri des températures extrêmes, de la lumière directe du soleil, des secousses intenses, des gaz inflammables, des vapeurs et des solvants. N'exposez pas le produit à des contraintes mécaniques.
• Manipuélez le produit avec précaution. Les chocs, les coups et les chutes, même d'une faible hauteur, suffient pour endommager l'appareil.
• Les liquides refoulés autorisés sont l'eau douce propre et claire (ten +38 °C) Le produit n'est pas conçu pour contrôler l'alimentation en eau potable ; elle n'est pas non plus adaptée pour contrôler l'alimentation en liquides corrosifs/ caustiques, inflammables ou explosives (p. ex. essence, fioul, diluant cellulosique), graisses, huiès, eau salée ou effluent des toilettes.
• Avant chaque mise en service du produit, vérifie s'il présente des dommages. En cas de dommages, ne mettez pas le produit en marche!
• La température ambiente sur le lieu d'utilisation doit toujours être supérieure au point de congélation (<0 °C). Dans le cas contraire, l'eau dans le produit gèle et le volume important de glace peut le détruire. Conservez le produit au sec et à l'abri du gel en hiver.
• Respectez également les consignes de sécurité et les modes d'emploi des autres apparéils raccordés au produit.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su rapportre, veuillez vous adresser à notre service technique ou à un expert.

b) Instructions relatives aux piles et aux accus

L'appareil peut fonctionner avec des accus. Cependant, la tension disponible est plus faible (pile = 1,5 V, accu = 1,2 V), ce qui réduit la durée de fonctionnement. Nous vous recommendons donc d'utiliser des piles alcalines de haute qualité pour faire fonctionner de produit et garantir un fonctionnement sur de longue durée.
- Les piles/accus ne doivent pas etre manipulé(e)s par les enfants.
- Ne laisseriez pas les piles/accumulateurs n'importe ou. Il y a un risque d'étouffement pour les enfants et les animaux domestiques. En cas d'ingestion, consultez immédiatement un médecin! danger de mort!
- Respecter la polarité lors de l'insertion des piles / accumulateurs (attention : positif/+ et négatif/-).
- Ne court-circuitez pas les piles/accumulateurs. Ne les ouvre pas, ne les demontez ou ne les jetez pas au feu. Risque d'incendie et d'explosion!
- Les piles standards non rechargeables ne doivent pas'être recharges ; risque d'explosion ! Ne rechargez que les piles rechargeables. Utilisez uniquement des chargeurs de piles rechargeables appropriés.
- Si vous utilisez des piles/accus très usages ou complètement uses, des liquides chimiques peuvent fuiir et endommager le produit. En cas de non-utilisation prolongée (p. ex. pendant le stockage), retirez les piles/piles rechargeables insérées.
- Les piles/accumulateurs représentant des fuites ou des dommages peuvent brûler la peau ; dans ce cas, il convient d'utiliser des gants de protection appropriés pour les manipuler.
- Les liquides fuyant des piles/accumulateurs sont chimiquement très agressif. Les objets ou surfaces en contact avec ceux-ci peuvent être partiellement complètement endommages. C'est pourquoit les piles/accumulateurs doivent être conservé(e)s dans un endroit approprié.
- Changez toutes le jeu complet des piles/accus. Ne combinez pas des piles/piles rechargeables dont l'etat de charge differe (p. ex. des piles chagées pleinement et des piles chagées à moitié).
- Insérez soit des piles soit des accumulateurs. Ne mélangez jamais piles et accumulateurs. Utilisez uniquement des piles/accus de type identique et provenant du même fabricant.
- Respectez le chapitre « Élimination » pour éliminer les piles/piles rechargeables dans le respect de l'environnement.

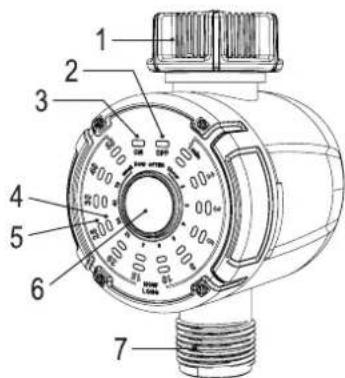

Éléments de fonctionnement

1 Écrou à chapeau (avec filtre grossier en métal amovible) pour le raccordement au robinet
2 LED rouge « OFF »
3 LED verte « ON »
4 Anneau interieur avec LED verte pour l'intervalle d'arrosage (a qu'elle frquence arroser)
5 Anneau extérieur avec LED bleues pour la durée d'arrosage
6 Touche des commandes
7 Raccord pour tuyau d'arrosage

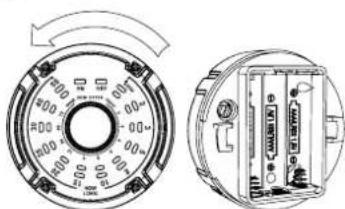

Mise en place, remplacement des piles

• Déplacez l'avant de la minuterie d'arrosgage un peu vers la gauche dans le sens inverse des aiguilles d'une montre et retirez-la avec
• Otez le couvercle du compartment.
• Insérez trois piles de type AAA/Micro dans le compartmentement à piles en respectant la bonne polarité (bornes plus/+ et moins/). Dans le portepiles, vous trouvez une illustration correspondant à la polarité correcte.
• Une fois les piles insérées, toutes les LED du panneau avant s'allument brièvement, puis s'éteignent à nouveau.
• Placez le couvercle du compartment à piles et reférer que la minuterie d'arrosage (une seule position entre les parties avant et arrière est correcte). Veillez lors de l'assemblage à ce que le cordon de raccordement ne soit pas pince.
• Il est nécessaire de replacer la pile si les LED de la minuterie d'arrosage ne s/allument plus lors de la programmation ou si aucune opération de commutation n'a lieu.

Branchement à un robinet d'eau

La programmation de la minuterie d'arrosage peut bien entendu etre effectue me me si elle n'est pas encore raccordede au robinet.
- Si un raccord à fermetre rapide est branché sur votre robinet d'eau de jardin, retirez alors ce dernier.
- Verifiez le bon positionnement du filtre grossier en métal dans l'écrou à chapeau ; la pointe doit être orientée vers l'intérieur dans la direction de la minuterie d'arrosage.
Tenez fermement la minuterie d'arrosage pendant que vous fixez l'écrou à chapeau sur le robinet de jardin.
En fonction du robinet existant et de son filetage, vous devez eventuellement utiliser la bague d'adaptation fournie.

Ne pliez pas le cable, ici pourrait l'endommager! Serrez l'écrou à chapeau fermement à la main uniquement. N'utilise pas d'outils! Autrement, l'écrou à chapeau serait endommagé. Perte de la garantie!
- Sur la sortie, vous pouvez brancher le tuyau d'arrosage, utilisez un raccord à fermeture rapide si nécessaire.

Utilisation

a) Regler la durée et l'intervalle de l'arrosage

Si nécessaire, tournez le robinet sur lequel la miniterie d'arrosage est raccordée.

• Appuyez brievement plusieurs fois sur la touche des commandes (6) pour regler la durée d'arrosage ; une seule LED bleue de la bague extérieure (5) clignote pendant la durée de l'arrosage correspondante (1, 2, 3, 5, 8, 10, 15, 20, 25, 30, 40 ou 55 minutes).
  Si vous sélectionnez la LED rouge « OFF » (2), la minuterie d'arrosage s'éteint et la fonction d'arrosage est désactivée.
• Attendez 4 secondes, une simple LED verte de la bague interieure (4) commence à clignoter pour l'intervalle d'arrosage.
• Appuyez brievement plusieurs fois sur le bouton des commandes (6) pour regler l'intervalle d'arrosage (1, 2, 3, 4, 5, 6, 8, 12, 24, 48, 72 heures ou 1 semaine).
• Attendez 4 secondes, le réglage est repris, les LED bleue et verte concernant la durée et l'intervalle d'arrosage régles s'allument brievement. Puis, la LED verte « ON » (3) s'allume brievement.
• Immediatement après, la vanne de la minuterie d'arrosage s'ouvre et le premier arrosage démarre.
• Pendant que la vanne est ouverte (et que l'arrosage est donc effectué), la LED « ON » ainsi que la LED bleue correspondante pour la durée d'arrosage et la LED verte pour l'intervalle d'arrosage clignotent toutes les quelques secondes à titre de contrôle.
• Une fois la durée d'arrosage écoulée, la LED rouge « OFF » s'allume brievement, puis toutes les LED s'éteignent.

b) Affichage de la durée d'arrosage et de l'intervalle d'arrosage régles

• Appuyez brievement sur la touche des commandes (6). Les LED bleues s'allument l'une après l'autre comme une barre de progression.
• Puis, la LED bleue correspondant à la durée d'arrosage définie et la LED verte pondant à l'intervalle d'arrosage s'allument. Lorsque la vanne est ouverte, la LED « ON » s'allume également.

c) Eteindre la minuterie d'arrosage

• Si la miniterie d'arrosage n'est pas en mode réglage, appuyez brièvement sur la touche des commandes (6) jusqu'à ce qu'aucune LED bleue ne clignote, à part la LED rouge « OFF » (2).
• Toutes les LED s'allument brievement, la minuterie d'arrosage est désactivée, la vanne est fermée.

d) Arrosage manuel

Demarrer l'arrosage manuel

• Maintenez la touche des commandes (6) enforcée pendant 3 secondes.
• La LED verte « ON » (3) s'allume, la vanne s'ouvre et l'arrosage démarre. La LED clignote une fois toutes les 3 secondes environ pour indiquer la fonction.

Terminer l'arrosage manuel

• Maintenez la touche des commandes (6) enforcée pendant 3 secondes.
  La LED rouge « OFF » (2) s'allume, la vanne se ferme et l'arrosage s'arrete.

Ouvrir/fermer le robinet d'eau

Pour que la minuterie d'arrosage puisse fonctionner et distribuer de l'eau pour l'irrigation, vous ne veez bien entendu ouvr le robinet. Verifiez l'étanchete de tous les raccords.

Pour des raisons de sécurité, le fonctionnement de la miniterie d'arrosage ou l'arrosage correct doit être contrélés régulément. Des inondations ou des dégats à l'eau peuvent être provoques par un tuyau endommage, des racCORDs qui ne sont pas étanches ou des enfants jouant avec les tuyaux d'arrosage (par exemple, si l'eau passé d'un jardin à côté de la maison dans une bale de lumière ou une cave).

Nous vous recommendons de fermer le robinet lorsque la minuterie d'arrosage n'est pas utilisée pendant une période prolongée. Éteignez également la minuterie d'arrosage pour prolonger la durée de vie de la pile.

Hivernage

En cas de températures autour ou en dessous du point de congélation, la minuterie d'arrosage doit être retiree à temps du robinet. Laissez l'eau residuelle s'écouler. Retirez les trois piles du compartment à piles, puis rangez la minuterie d'arrosage dans un endroit sec et sans gel pour l'hiver.

En cas de gel, l'eau gèle dans la minuterie d'arrosage ; le volume plus important de la glace la détruit, perte de la garantie !

Nettoyage et entretien

Le filtre grossier métallique protège la vanne de la minuterie d'arrosage contre les impuretés de grande talle. Vérifiez régulièrement qu'il n'est pas encrassé et lavez-le si nécessaire sous l'eau claire.

Aucune piece nécessitant un entretien ne se trouve à l'intérieur de la miniterie d'arrosage, ne l'ouvre jamais ou ne la démonze jamais (sauf pour insérer/changer les piles comme cela est décrit dans ce mode d'emploi). Un entretien ou une réparation et tout démontage associé doivent être effectuels uniquement par un spécialiste ou un atelier spécialisé.

Un chiffon sec, propre, doux et non pelucheux suffit pour nettoyer la minuterie d'arrosage.

N'utilise en aucun cas des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pouraient endommager le boitier et provoquer des dysfonctionnements.

Élimination des déchets

a) Produkt

En fin de vie, eliminez le produit conformément aux dispositions legales en vigueur. Retrez les piles insérées et eliminez-les séparation du produit.

b) Piles et accumulateurs

Le consommateur final est légalement tenu de rapporter toutes les piles/batteries usagées (ordonnance relative à l'élimination des piles/batteries usagées); il est interdit de les jeter dans les ordures menagères!

Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérer sont : Cd=cadmium, Hg=mercure, Pb=plomb (La désignation seTrouve sur la pile normale ou pile rechargeable, par ex. sous le symbole de la poubelle illustré à gauche).

Vous pouvez rapporter Gratisement vos piles/accumulateurs usagées aux centres de récepération de votre commune, à nos succuries ou à tous les points de vente de piles/accumulateurs.

Vous respectez ainsi les ordonnances legales et contribuez à la protection de l'environnement.

Données techniques

Alimentation électrique 3 piles du type AAA/Micro (alcaline recommandé)

Durée de vie des piles ............en fonction de la fréquence de commutation, env. 8 à 12 mois

Indices de protection . IPX4

Liquide pompé .Eau douce claire et propre

Orres Ttempature du liquide pompé ....max. +38^

Filetage deraccordement 26,5mm (G3/4) ou 33,3 mm (G1)

Pression de I'eau 0,5-8 bar

Débit max. Env. 35 L/min max
