NovoScan Super 8 Normal 8 - Scanner BRAUN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Numériseur de films
Marque	Braun
Modèle	NovoScan Super 8 Normal 8
Utilisation	Conversion de films 8 mm et Super 8 en vidéos numériques
Type de film compatible	8 mm et Super 8 (bobines 3 ou 5 pouces)
Capteur	CMOS 3,53 mégapixels
Résolution d'enregistrement	1440 x 1080P
Format de sortie	MP4
Vitesse de lecture	20 images/s
Écran	TFT couleur 2,4 pouces
Contrôle d'exposition	Automatique/manuel (-2,0 à 2,0)
Balance des blancs	Automatique
Mémoire externe	Carte SD/SDHC max 32 Go (non fournie)
Alimentation	12 V CC (adaptateur secteur fourni)
Interface	USB 2.0
Sortie TV	NTSC/PAL (câble fourni)
Dimensions (L x l x H)	269 x 166 x 114 mm
Poids	1410 g
Langues disponibles	Anglais, français, espagnol, allemand, italien
Contenu de l'emballage	Numériseur, adaptateur secteur, câble USB, câble TV, bobine 5 pouces, adaptateur de bobine, tissu de nettoyage, manuel d'utilisation
Entretien	Nettoyer la table lumineuse avec le tissu fourni ; nettoyer le film avant utilisation
Sécurité	Usage privé uniquement
Systèmes d'exploitation compatibles	Windows, Mac, Linux

FOIRE AUX QUESTIONS - NovoScan Super 8 Normal 8 BRAUN

Comment démarrer la numérisation d'un film ?

Assurez-vous que le film est en bon état et nettoyé. Insérez une carte SD/SDHC (max 32 Go) débloquée. Branchez l'adaptateur secteur, allumez l'appareil. Ouvrez la porte, installez la bobine et routez le film selon le schéma. Sélectionnez le type de film (8 mm ou Super 8) avec le levier. Dans le menu, réglez l'exposition et la netteté si nécessaire. Appuyez sur Enter/Start pour lancer la numérisation. Un point rouge clignote. Pour arrêter, appuyez à nouveau sur Enter/Stop.

Quel type de carte mémoire utiliser ?

Utilisez une carte SD ou SDHC d'une capacité maximale de 32 Go. La carte doit être débloquée (languette blanche en position haute). Insérez-la jusqu'au déclic avant la mise sous tension. Les cartes micro SD avec adaptateur ou SDXC 64 Go ne sont pas compatibles et affichent 'Card error'.

Que faire si le message 'Card error' s'affiche ?

Ce message apparaît si la carte mémoire est incompatible ou verrouillée. Vérifiez que vous utilisez une carte SD/SDHC de 32 Go max, et que la languette de protection en écriture est en position déverrouillée (vers le haut). Si vous utilisez une carte micro SD avec adaptateur ou une carte SDXC, remplacez-la par une carte compatible.

Comment nettoyer l'appareil et les films ?

Utilisez le tissu fourni pour nettoyer délicatement la table lumineuse (vitre) après avoir ouvert la porte. Pour le film, avant numérisation, nettoyez-le avec un chiffon non pelucheux ou un nettoyant antistatique pour enlever poussière et moisissures, afin d'éviter des défauts dans la vidéo.

Puis-je numériser des films endommagés ?

Non, il est déconseillé d'utiliser des films coupés, percés, mal alignés, collés, plissés ou abîmés. Cela peut endommager l'appareil ou provoquer des bourrages et une mauvaise qualité vidéo. Vérifiez et réparez le film si possible avant utilisation.

Comment visionner les vidéos sur un téléviseur ?

Allumez le numériseur et le téléviseur. Branchez le câble TV fourni (prise jaune) sur la sortie TV du numériseur et sur l'entrée vidéo du téléviseur. Réglez l'entrée TV sur le mode AV. L'écran du numériseur s'assombrit et l'image apparaît sur le téléviseur.

Comment transférer les fichiers sur un ordinateur ?

Branchez le numériseur à l'ordinateur via le câble USB fourni. La carte SD est reconnue comme un disque externe nommé 'NO_NAME'. Les fichiers MP4 se trouvent dans le dossier FilmScanner/MOVIE. Copiez-les simplement sur votre ordinateur. Compatible Windows, Mac et Linux.

Pourquoi le message 'No File' s'affiche-t-il sur le numériseur ?

Cela se produit souvent après avoir utilisé un ordinateur Mac : celui-ci crée des fichiers cachés ou modifie les fichiers MP4. Le numériseur ne peut pas lire les fichiers modifiés. Pour éviter cela, ne modifiez pas les fichiers sur la carte et utilisez de préférence un PC Windows pour le transfert.

Comment régler l'exposition et la netteté ?

Avant l'enregistrement, accédez au menu et sélectionnez Exposition ou Netteté. Utilisez les touches Up/Down pour ajuster : exposition de -2,0 (plus sombre) à 2,0 (plus lumineux), netteté de faible à élevée (par défaut moyen). Appuyez sur Enter pour confirmer. Ces réglages doivent être faits avant de lancer la numérisation.

Quelle est l'autonomie de l'appareil ?

Cet appareil fonctionne sur secteur via un adaptateur 12 V CC fourni. Il n'y a pas de batterie intégrée, donc l'autonomie est illimitée tant qu'il est branché.

MODE D'EMPLOI NovoScan Super 8 Normal 8 BRAUN

Caractéristiques .... 1

Contenu de l'emballage 2

Type de film....2

Fonction des touches 2

Pour commencer .... 3

Préparation du film....3

1. Fixer le cordon d'alimentation .... 3
2. Insérer la carte mémoire SD/SDHC de capacité max. 32 Go....3
3. Mettre en marche/arrêter le numériseur de films....4
4. Nettoyer la table lumineuse 4
5. Installer les bobines et le film.... 4
6. Sélection du menu....5

Enregistrement 6

Lecture....6

Rebobiner 7

Exposition 7

Netteté 8

USB 8

Réglage d'image....8

Langue 8

Formater 8

Connector au téléviseur....9

Caractéristiques techniques 9

Introduction

Vos vieux films 8 mm et Super 8 se dégradent. Pire encore, nos mémoires s'effacent et les bobines de film se fragilisent à force de rester enroulées dans leurs boîtiers. Numérisez vos films maintenant, avant que les mémoires soient perdues à jamais ! Présentation du numériseur de films Super 8 et 8 mm classiques BRAUN. Un appareil facile à utiliser pour convertir vos bobines de film en films numériques (sans son) en une seule étape. Il fonctionne comme un projecteur classique : installez votre bobine de 3 ou 5 pouces, introduisez une carte mémoire et appuyez sur quelques touches, et le numériseur numérisera image après image votre bobine pour créer un fichier film MP4 numérique que vous pouvez lire sur n'importe quel ordinateur. Vous pouvez également le modifier, le charger sur Internet ou le graver sur DVD.

Caractéristiques

• Appareil automatique pour convertir vos bobines 8 mm et Super 8 de diamètre 5 pouces en vidéos numériques.
• Numérisation image après image pour un résultat excellent.
• Machine autonome qui ne nécessite ni ordinateur, ni logiciel ni pilote.
• Numérise et sauvegarde automatiquement vos films numériques dans une carte SD/SDHC de capacité maximale 32 Go (non fournie).
• Convertit vos films 8 mm et Super 8 en fichiers films numériques MP4 (de 1080P de résolution à 20 images/s).
• Compatible avec toutes les versions des systèmes d'exploitation Windows, Mac et Linux.
• Visionnez vos films numériques sur un téléviseur grâce au câble TV fourni.

Veuillez noter

Cet appareil est destiné à un usage privé uniquement, il ne convient pas pour un usage commercial.

Il est peu probable de numériser ou de rembobiner un film en mauvais état et avec des perforations endommagées, par exemple, de mauvaises épissures, des fissures ou de la saleté et de l'abrasion.

Contenu de l'emballage

1. Numériseur de films (x 1)
2. Adaptateur d'alimentation (x 1)
3. Câble USB (x 1)
4. Câble sortie TV (x 1)
5. Bobine de 5 pouces (x 1)
6. Adaptateur de bobine (x 1)
7. Tissu (x 1)
8. Manuel d'utilisation

Adaptateur de bobine

Diamètre : intérieur - 8 mm, extérieur - 13 mm

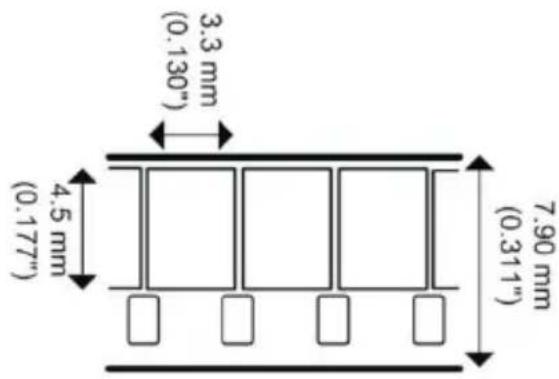

Type de film

Fonction des touches

1. Touche alimentation: éteindre ou allumer l'appareil.
2. Touches directionnelles « Up » ou « Down » : mettre un élément du menu en surbrillance à l'écran LCD.
3. Touche « Enter/Start/Stop » : activer/désactiver un élément en surbrillance.
4. Touche « Menu » : revenir à la sélection du menu; appuyez deux fois pour entrer dans le mode menu ou enregistrement.

Pour commencer

Préparation du film

Si votre film est en mauvais état, c'est-à-dire coupé, percé de trous, mal aligné, collé, plissé, épissé, collant ou épaissi, veuillez au préalable vérifier et régler le problème. Sinon, cela peut endommager ou bourrer l'appareil ou engendrer des vidéos de mauvaise qualité.

Avant l'enregistrement, il est recommandé d'utiliser un chiffon non pelucheux et/ou un nettoyant de film antistatique pour nettoyer la saleté, les débris chimiques issus du processus de fabrication et toute moisissure présents sur le film, afin d'empêcher leur apparition dans la vidéo enregistrée.

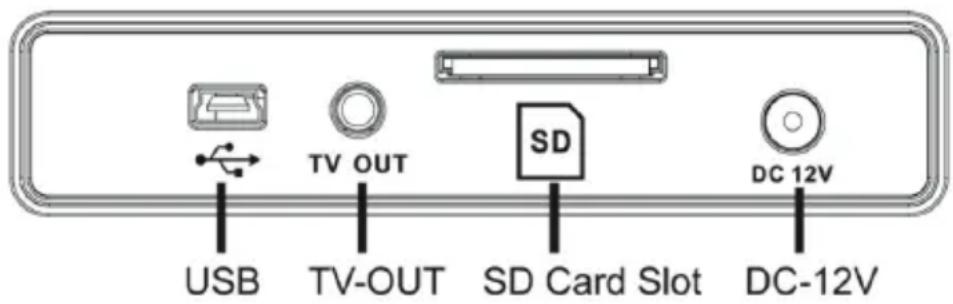

1. Fixer le cordon d'alimentation

Branchez l'adaptateur d'alimentation 12 V CC fourni.

2. Insérer la carte mémoire SD (max 32 Go.)

Insérez la carte mémoire SD/SDHC avant la mise sous tension du numériseur.

• Si vous utilisez une carte micro SD avec adaptateur ou une carte SDXC de 64 Go non compatible avec le numériseur, le message « Card error » s'affichera à l'écran. Ce numériseur ne prend en charge que les cartes SD/SDHC de capacité maximale 32 Go.
• Assurez-vous que la carte SD/SDHC est débloquée (c'est-à-dire la languette blanche en position avant).
• Insérez et poussez la carte SD/SDHC à l'intérieur jusqu'au déclic. Toute mauvaise insertion peut endommager le lecteur de carte ou la carte SD/SDHC ; ces derniers ne sont pas couverts par la garantie.

3. Mettre en marche/arrêter le numériseur de films

Appuyez sur le bouton d'alimentation pour mettre en marche ou arrêter l'appareil.

4. Nettoyer la table lumineuse

Poussez le volet de la porte du film vers la gauche pour ouvrir la porte. Avec le tissu fourni, nettoyez délicatement la table lumineuse.

5. Installer les bobines et le film

a. Si vous disposez d'une bobine de film ayant un trou d'installation de 8 mm (petit), installez-la directement sur le bras, sinon, utilisez l'adaptateur de bobine.

b. Installez la bobine de 5 pouces fournie sur le bras droit.

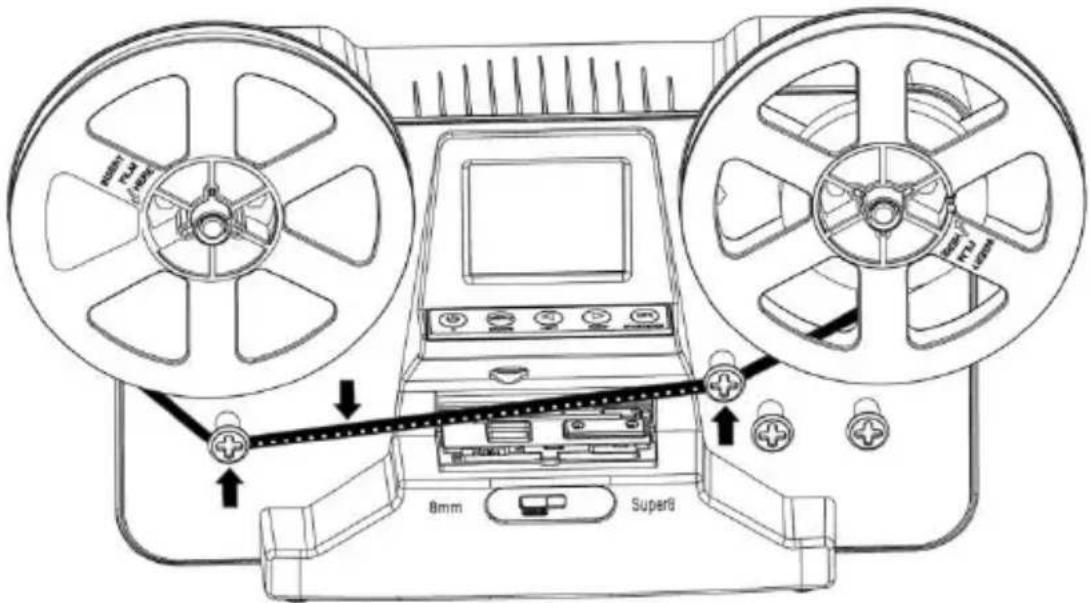

c. Suivez le schéma de routage de film imprimé sur la façade du numériseur pour router le film.

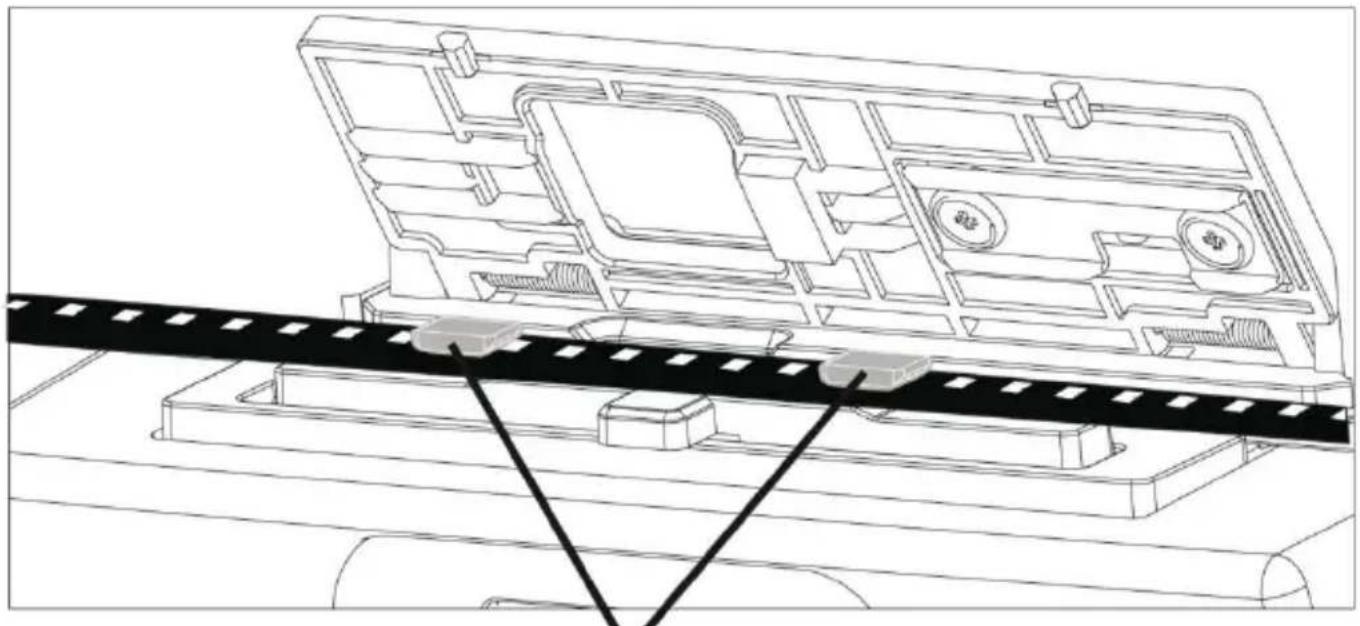

d. Poussez pour ouvrir la porte à volet, fixez les perforations du film sur la partie supérieure, sous les deux languettes blanches.

deux languettes blanches

e. Une fois le film correctement installé, refermez la porte à volet.

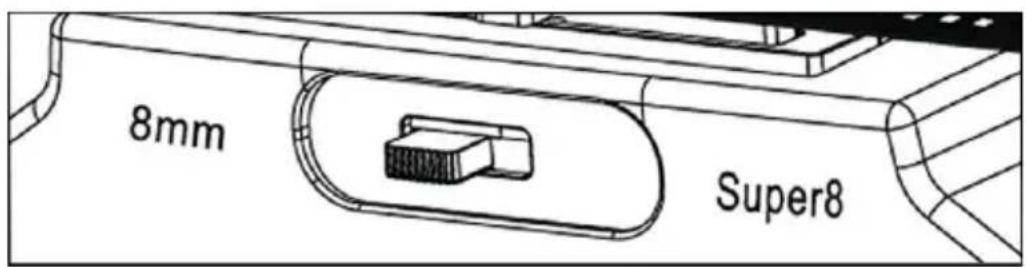

f. Poussez le levier à gauche ou à droite pour sélectionner le type de film.

6. Sélection du menu

Utilisez les touches directionnelles « Up » ou « Down » pour mettre en surbrillance l'élément du menu sélectionné, puis pressez sur « Enter ».

1ère page 2

2e page 3

3e page 4

1. Poussez le levier de sélection du type de film à gauche (8 mm) ou à droite (Super 8) pour sélectionner le type de film, puis pressez sur la touche « Enter/Start ».
2. Appuyez sur la touche « Enter/Start » pour démarrer l'enregistrement. Pendant l'enregistrement, un point rouge clignote au coin supérieur gauche de l'écran.
3. Le numériseur arrête l'enregistrement 2 s après avoir appuyé sur la touche « Enter/Stop ».

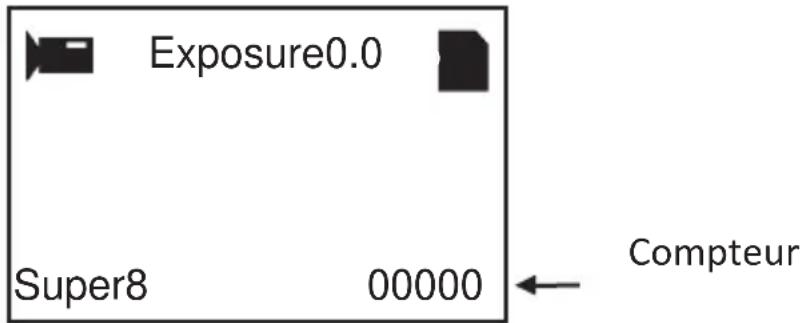

4. Le compteur situé au coin inférieur droit de l'écran augmentera après chaque image enregistrée.

Remarque :

L'appareil comprend les options de réglage suivantes : exposition, netteté, réglage d'image, que vous devez définir avant de démarrer tout enregistrement.

Type de film

Lecture

1. Appuyez sur la touche « Menu », mettez lecture en surbrillance, puis pressez sur « Enter ».
2. Appuyez sur la touche directionnelle « Up/Down » pour sélectionner le fichier à lire, puis pressez sur « Enter/Start ».
3. Appuyez sur « Enter/Stop » pour faire une pause de lecture.
4. Appuyez une fois sur la touche « Menu » pour accéder au menu modifier. Mettez « Return » en surbrillance (pour reprendre la lecture) ou « Delete » (pour supprimer le fichier en cours).
5. Appuyez deux fois sur la touche « Menu » pour revenir au mode enregistrement ou à l'accueil.

Remarque : les utilisateurs d'ordinateurs Mac doivent créer des fichiers cachés et les ajouter dans la carte mémoire SD/SDHC chaque fois qu'ils désirent lire sur leurs Mac des fichiers films MP4 préalablement enregistrés. Les fichiers MP4 cachés ou modifiés sauvegardés dans la carte SD/SDHC ne peuvent plus être lus sur le numériseur de films. Sinon, le message « No File » s'affiche à l'écran.

Rebobiner

1. Ouvrez la porte à volet et retirez le film, puis refermez-la.
2. Permutation de bobines : Placez une bobine vide sur le bras droit en prenant soin d'orienter les perforations du film à l'extérieur.
3. Respectez les instructions qui s'affichent à l'écran.
4. Appuyez sur la touche « Entrée » pour démarrer/arrêter le rebobinage.

1. La plage d'exposition va de 2,0 à -2,0.
2. Appuyez sur la touche directionnelle « Haut/Bas » pour modifier l'exposition, puis sur « Entrée » pour confirmer.
3. L'exposition par défaut est 0,0. Les valeurs d'exposition négatives ont un effet assombrissant, tandis que la valeur 2,0 fournit une image très lumineuse.
4. Réglez l'exposition avant l'enregistrement.

Netteté

1. La plage de netteté va de faible à élevée. Le réglage par défaut est moyen.
2. Appuyez sur la touche directionnelle « Haut/Bas » pour modifier l'exposition, puis sur « Entrée » pour confirmer.
3. Réglez la netteté avant l'enregistrement.

FR

USB

Branchez le câble USB fourni pour charger les fichiers MP4 enregistrés sur un support. La carte mémoire SD/SDHC est lue comme un disque externe; elle est désignée par NO_NAME. Les fichiers MP4 sont sauvegardés dans le répertoire « FilmScanner/MOVIE ».

Réglage d'image

Vous pouvez régler le registre du film (centre du film X et Y). Si l'option par défaut est « Off », vous devez le modifier avant l'enregistrement.

← 8 mm ou SP8 (Super 8) ← Sélectionnez X, Y ou Z en appuyant sur la touche « Enter » X = déplacer le centre vers la gauche ou vers la droite Y = déplacer le centre vers le haut ou vers le bas Z = zoom avant ou zoom arrière

Réglez les valeurs de X, Y et Z en appuyant sur les touches « Up » ou « Down ».

Langue

Les langues disponibles sont : anglais, français, espagnol, allemand et italien.

Formater

Mettez « Yes » ou « No » en surbrillance pour supprimer tous les fichiers contenus dans la carte mémoire SD/SDHC connectée.

Connexion au téléviseur

Votre téléviseur peut servir d'écran par défaut.

1. Allumez le numériseur et le téléviseur.
2. Réglez l'entrée TV sur le mode AV (ou TV, TV).
3. Branchez un bout du câble de sortie TV fourni sur le port sortie TV du numériseur et l'autre bout sur le port d'entrée vidéo du téléviseur (jaune).
4. L'écran LCD du numériseur s'assombrit et l'image s'affiche sur le téléviseur.

Caractéristiques techniques

Capteur d'image : capteur CMOS de 3,53 mégapixels (2304H x 1536V)

Écran : TFT couleur 2,4 po

Contrôle d'exposition : automatique/manuel (-2,0 à

2,0) Balance des blancs : automatique

Résolution : 1440 x 1080P

Vitesse de lecture des images : 20 images/s

Type de film : films 8 mm et Super 8 sur bobines 3 po ou 5 po

Format de fichiers : MP4

Type de sortie TV : NTSC/PAL

Mémoire externe : carte mémoire SD de capacité max. 32 Go*

Alimentation électrique : 12 V CC

Interface : USB 2.0

Langues : anglais, français, espagnol, allemand et italien

Dimensions (L/I/P) : 269 x 166 x 114 mm/10,6 x 6,5 x 4,5 po

Poids : 1 410 g/3,1 lb

Remarque :

*Chaque film de 50 pieds (15 m) nécessite environ 125 Mo de mémoire et environ 30 min d'enregistrement.
