Producttype	Filmscanner
Merk	Braun
Model	NovoScan Super 8 Normal 8
Gebruik	Omzetting van 8 mm en Super 8 films naar digitale video's
Compatibel filmtype	8 mm en Super 8 (spoelen 3 of 5 inch)
Sensor	CMOS 3,53 megapixel
Opnameresolutie	1440 x 1080P
Uitvoerformaat	MP4
Leesnelheid	20 beelden/s
Scherm	TFT kleur 2,4 inch
Belichtingscontrole	Automatisch/handmatig (-2,0 tot 2,0)
Witbalans	Automatisch
Extern geheugen	SD/SDHC-kaart max 32 GB (niet meegeleverd)
Voeding	12 V gelijkstroom (netadapter meegeleverd)
Interface	USB 2.0
TV-uitgang	NTSC/PAL (kabel meegeleverd)
Afmetingen (L x B x H)	269 x 166 x 114 mm
Gewicht	1410 g
Beschikbare talen	Engels, Frans, Spaans, Duits, Italiaans
Inhoud van de verpakking	Scanner, netadapter, USB-kabel, TV-kabel, 5 inch spoel, spoeladapter, reinigingsdoekje, gebruikershandleiding
Onderhoud	Reinig de lichttafel met het meegeleverde doekje; reinig de film voor gebruik
Veiligheid	Alleen voor privégebruik
Compatibele besturingssystemen	Windows, Mac, Linux

Veelgestelde vragen - NovoScan Super 8 Normal 8 BRAUN

Hoe start ik het scannen van een film?

Zorg ervoor dat de film in goede staat is en gereinigd. Plaats een ontgrendelde SD/SDHC-kaart (max 32 GB). Sluit de netadapter aan, schakel het apparaat in. Open de deur, plaats de spoel en leid de film volgens het schema. Selecteer het filmtype (8 mm of Super 8) met de hendel. Stel in het menu indien nodig belichting en scherpte in. Druk op Enter/Start om te beginnen met scannen. Er knippert een rode stip. Om te stoppen, druk nogmaals op Enter/Stop.

Welk type geheugenkaart moet ik gebruiken?

Gebruik een SD- of SDHC-kaart met een maximale capaciteit van 32 GB. De kaart moet ontgrendeld zijn (witte lipje in bovenste stand). Plaats deze tot de klik voordat u het apparaat inschakelt. Micro-SD-kaarten met adapter of SDXC-kaarten van 64 GB zijn niet compatibel en tonen 'Card error'.

Wat te doen als het bericht 'Card error' verschijnt?

Dit bericht verschijnt als de geheugenkaart incompatibel of vergrendeld is. Controleer of u een SD/SDHC-kaart van max 32 GB gebruikt en of het schrijfbeveiligingslipje in de ontgrendelde positie (boven) staat. Als u een micro-SD-kaart met adapter of een SDXC-kaart gebruikt, vervang deze dan door een compatibele kaart.

Hoe reinig ik het apparaat en de films?

Gebruik het meegeleverde doekje om de lichttafel (glas) voorzichtig te reinigen nadat u de deur hebt geopend. Reinig de film vóór het scannen met een pluisvrije doek of antistatische reiniger om stof en schimmel te verwijderen, om defecten in de video te voorkomen.

Kan ik beschadigde films scannen?

Nee, het wordt afgeraden om gesneden, geperforeerde, slecht uitgelijnde, gelijmde, gekreukelde of beschadigde films te gebruiken. Dit kan het apparaat beschadigen of vastlopen en slechte videokwaliteit veroorzaken. Controleer en repareer de film indien mogelijk voor gebruik.

Hoe bekijk ik video's op een televisie?

Schakel de scanner en de televisie in. Sluit de meegeleverde TV-kabel (gele stekker) aan op de TV-uitgang van de scanner en op de video-ingang van de televisie. Stel de TV-ingang in op de AV-modus. Het scherm van de scanner wordt donker en het beeld verschijnt op de televisie.

Hoe zet ik bestanden over naar een computer?

Sluit de scanner aan op de computer via de meegeleverde USB-kabel. De SD-kaart wordt herkend als een externe schijf met de naam 'NO_NAME'. De MP4-bestanden bevinden zich in de map FilmScanner/MOVIE. Kopieer ze eenvoudig naar uw computer. Compatibel met Windows, Mac en Linux.

Waarom verschijnt het bericht 'No File' op de scanner?

Dit gebeurt vaak na gebruik van een Mac-computer: deze maakt verborgen bestanden aan of wijzigt MP4-bestanden. De scanner kan gewijzigde bestanden niet lezen. Om dit te voorkomen, wijzig de bestanden op de kaart niet en gebruik bij voorkeur een Windows-pc voor de overdracht.

Hoe stel ik belichting en scherpte in?

Ga vóór de opname naar het menu en selecteer Belichting of Scherpte. Gebruik de Omhoog/Omlaag-toetsen om aan te passen: belichting van -2,0 (donkerder) tot 2,0 (lichter), scherpte van laag naar hoog (standaard gemiddeld). Druk op Enter om te bevestigen. Deze instellingen moeten worden gemaakt voordat u het scannen start.

Wat is de gebruiksduur van het apparaat?

Dit apparaat werkt op netstroom via een meegeleverde 12 V gelijkstroomadapter. Er is geen ingebouwde batterij, dus de gebruiksduur is onbeperkt zolang het is aangesloten.

GEBRUIKSAANWIJZING NovoScan Super 8 Normal 8 BRAUN

De film voorbereiden....3

1. Sluit de voedingskabel aan. 3
2. Sluit een SD/SDHC-geheugenkaart aan (max. 32 GB)...... 3
3. De Filmscanner in-/uitschakelen 4
4. Het lichtplateau reinigen 4
5. De spoelen en film monteren....4
6. Menuselecties .... 5

Opnemen 6

Afspelen 6

Terugspoelen 7

Belichting 7

Scherpte 8

USB 8

Frame-instelling 8

Taal 8

Formatteren 8

Aansluiting op een tv 9

Specificaties 9

Inleiding

Uw oude 8 mm en Super 8 films zullen geleidelijk aan degraderen. Erger nog, herinneringen vervagen en de film raakt meer en meer broos terwijl deze gewoon in de doos zit. Zet uw film nu om in digitale vorm voordat deze herinneringen voor altijd verloren gaan!

Wij introduceren de Filmscanner Super 8 - Normal 8. Een gebruiksvriendelijk apparaat waarmee u uw filmspoelen kunt omvormen in digitale films in slechts een enkele stap. Het werkt als een typische projector waarop u 3 inch of 5 inch spoelen monteert, een geheugenkaart aansluit, op enkele toetsen drukt en de Filmscanner zal frame-per-frame een scan uitvoeren om een digitaal MP4-videobestand te creëren die u op elke computer kunt afspelen. U kunt deze filmbestanden ook bewerken, uploaden op het internet of op dvd's branden.

Eigenschappen

• Een volledig geautomatiseerd apparaat om uw 8 mm en Super 8 filmspoelen van tot op 5" om te zetten in digitale video's.
• Frame-per-Frame digitalisering voor een digitaal resultaat op hoge kwaliteit.
• Alleenstaande machine; geen behoefte aan een computer, software of drivers
• Scant en slaat digitale films direct op SD/SDHC-kaarten op (max. 32 GB, niet inbegrepen)
• Zet 8 en Super 8 films om in digitale MP4 op 1080P/20 fps
• Weergave van de digitale films op tv m.b.v. de meegeleverde tv-kabel

Let op

• Dit apparaat is alleen bedoeld voor privégebruik, niet geschikt voor commercieel gebruik. Het is onwaarschijnlijk dat filmmateriaal dat wordt gescand of teruggespoeld in slechte staat en met beschadigde perforatie, bijvoorbeeld slechte splitsingen, scheuren of vuil en slijtage, goed wordt verwerkt.

Leveringsomvang

1. Filmscanner (x 1)
2. Stroomadapter (x 1)
3. USB-kabel (x 1)
4. TV-UIT kabel (x 1)
5. 5" spoel (x 1)
6. Spoeladapter (x 2)
7. Doek (x 1)
8. Gebruikshandleiding (x 1)

1. Aan-/uittoets: Het apparaat in- of uitschakelen.
2. Pijltjestoetsen omhoog of omlaag: Menuopties markeren op het LCD-scherm.
3. Enter-/start-/stoptoets: Een gemarkeerde optie starten of stoppen.
4. Menutoets: Terugkeren naar de menuselectie; tweemaal indrukken om de menumodus of opnamemodus te openen.

Aan de slag

De film voorbereiden

Als uw film niet in goede staat verkeert (d.w.z. gebroken, gescheurd met geperforeerde gaten, verkeerd uitgelijnd, overlappende tape, verbogen, gesplitst, plakkerig of dik), controleer en verhelp dit probleem dan eerst. De filmscanner kan anders beschadigd raken of klem komen te zitten, of video's van slechte kwaliteit produceren.

Voordat u de opname start, is het aan te raden een pluisvrij doekje en/of antistatische filmreiniger te gebruiken om stofdeeltjes te verwijderen.

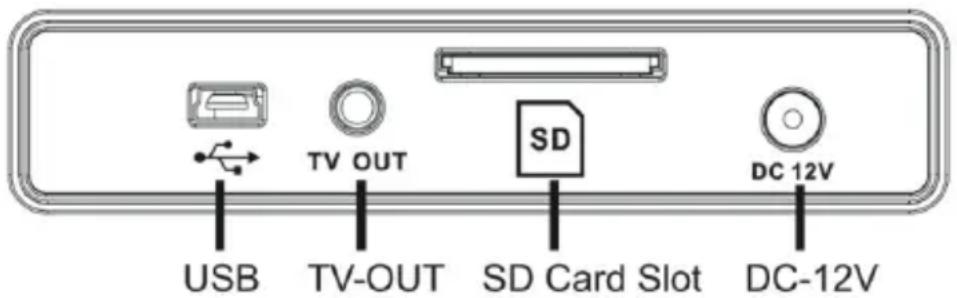

1. Sluit de voedingskabel aan.

Sluit de meegeleverde DC 12V-stroomadapter aan.

2. Sluit een SD/SDHC-geheugenkaart aan (max. 32 GB).

Sluit de SD/SDHC-geheugenkaart aan voordat u de filmscanner inschakelt.

• Als u een MicroSD-kaart met een adapter, of een SDXC-kaart (64 GB), gebruikt die niet compatibel is met de filmscanner, dan zal de melding "Card error" (kaartstoring) op de display verschijnen. De filmscanner ondersteunt alleen SD/SDHC-geheugenkaarten met een maximale capaciteit van 32 GB.
• Zorg ervoor dat de SD/SDHC-kaart is ontgrendeld (witte palletjes in voorwaartse positie).
• Steek de SD/SDHC-kaart in de sleuf en druk aan totdat deze vastklikt. De SD/SDHC-kaart verkeerd insteken kan de kaartlezer of de kaart zelf beschadigen, wat niet door de garantie wordt gedekt.

3. De Filmscanner in-/uitschakelen

Druk op de aan-/uittoets om de Filmscanner in of uit te schakelen.

4. Het lichtplateau reinigen

Druk het palletjes van de filmklep naar links om de klep open te klappen. Gebruik de meegeleverde doek om het lichtplateau voorzichtig te reinigen.

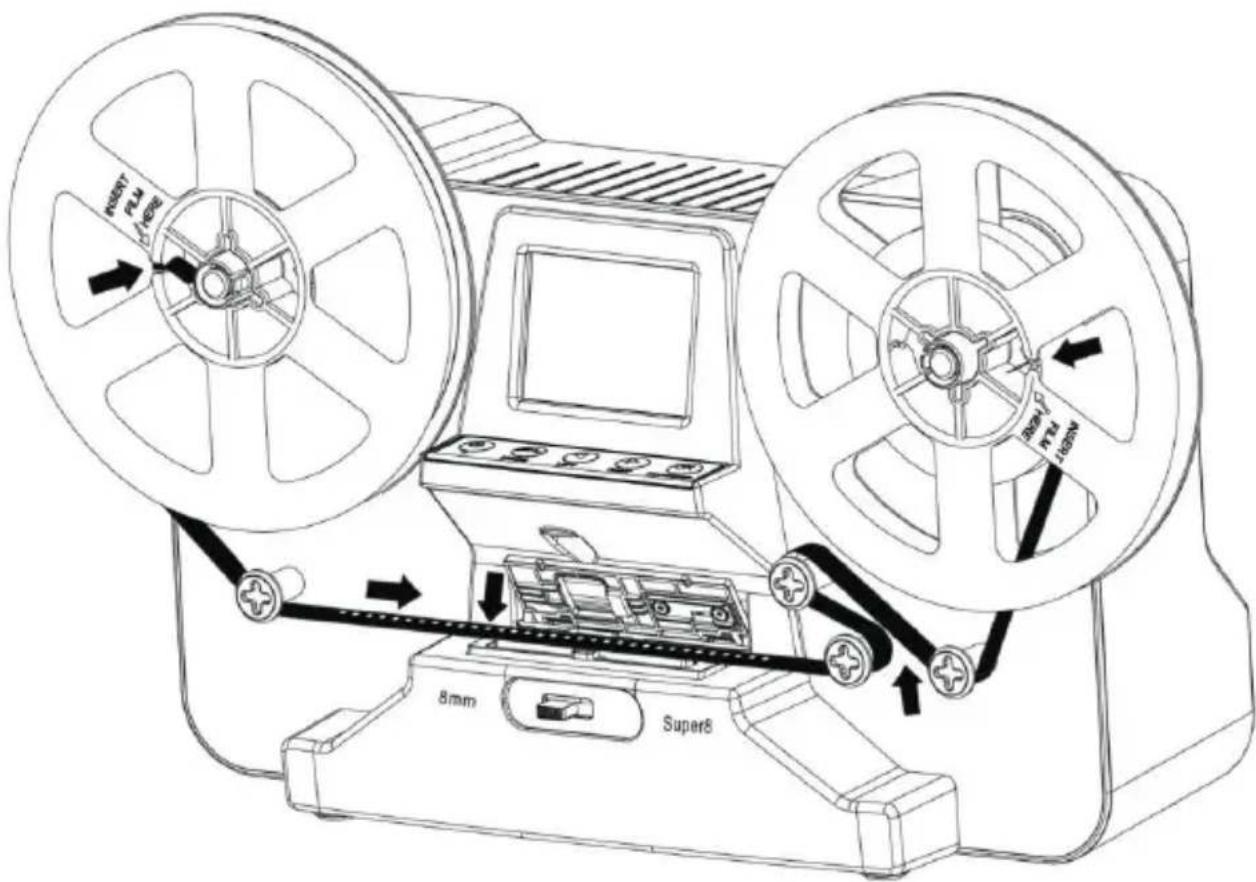

5. De spoelen en film monteren

a. Als uw filmspoel een 8 mm (klein) montagegat heeft, dient u de spoel direct op de as te monteren, zo niet gebruik dan de meegeleverde roodkleurige spoeladapter.

b. Monteer de meegeleverde 5" spoel op de rechter as.

c. Volg het positiediagram voor de film, afgedrukt op de voorzijde van de Filmscanner om de film correct te arrangeren.

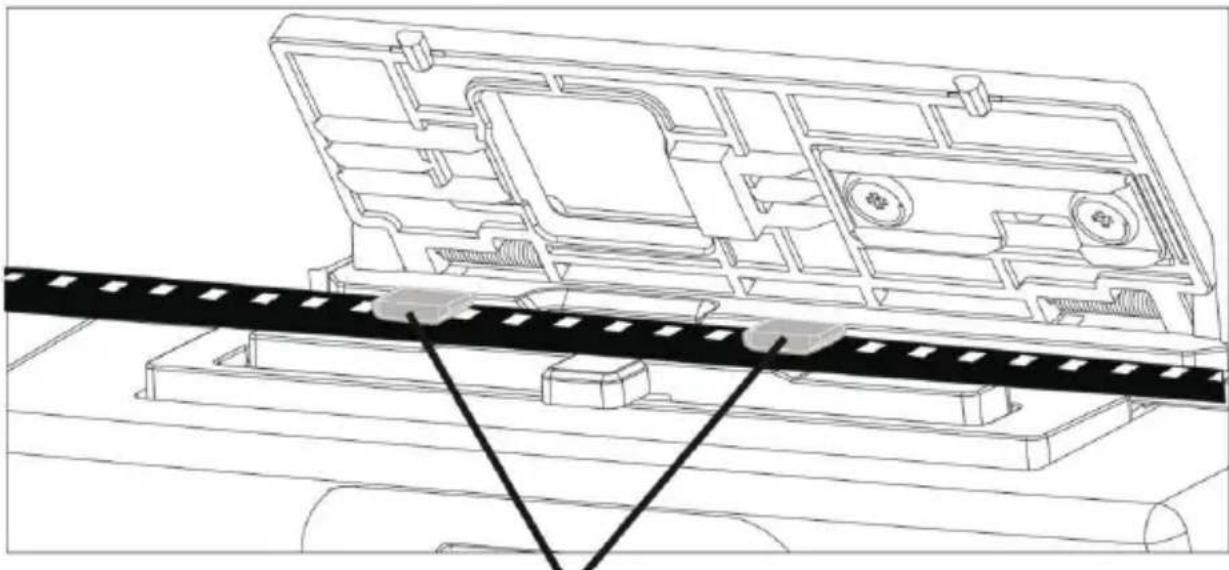

d. Duw de klep open, plaats de geperforeerde gaatjes van de film bovenaan, maar onder de twee witte palletjes.

twee witte palletjes

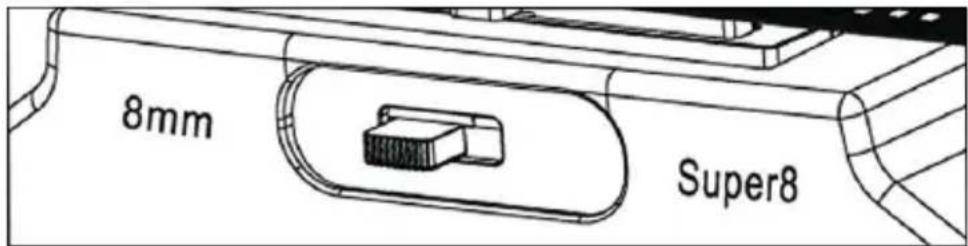

e. Sluit de filmklep nadat de film correct is geplaatst. f. Selecteer het filmtype door het typehendeltje naar links of rechts te drukken.

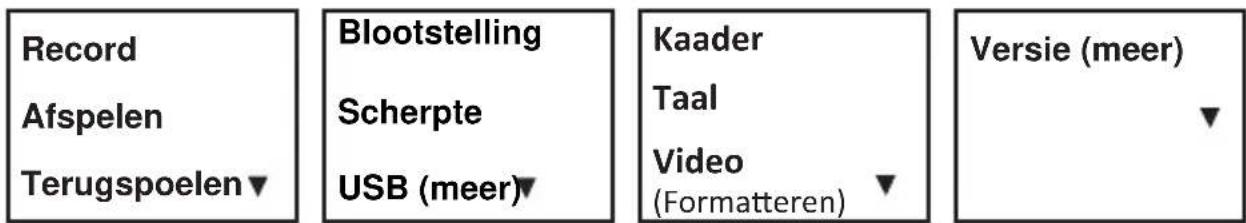

Gebruik de pijltjestoetsen Up of Down om de Menuselectie te markeren en druk vervolgens op Enter.

1. Beweeg het filmselectiehendeltje naar links (8 mm) of rechts (Super 8) om het type film te selecteren en druk vervolgens op de Enter-/Starttoets.
2. Druk op Enter/Start om de opname te starten. Er zal linksboven in de hoek een rode stip knipperen terwijl de opname loopt.
3. Als u nu op de Enter-/Stoptoets drukt, zal de Filmscanner de opname na 2 seconden stoppen.

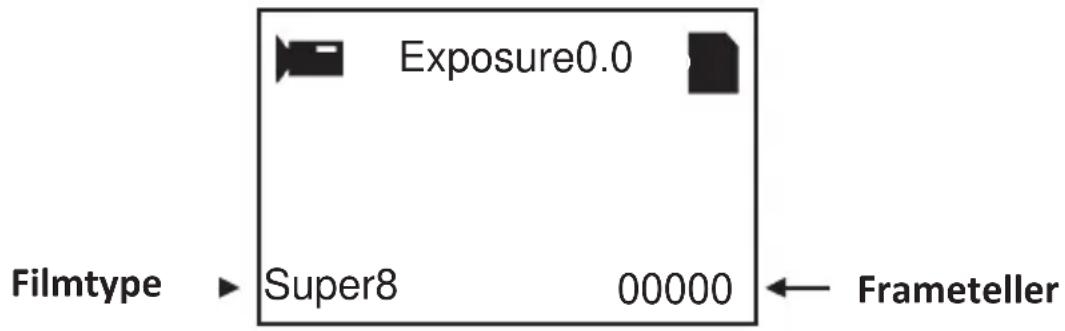

4. De frameteller rechtsonder zal per gescande lijst met één toenemen.

Opmerking:

Het apparaat stelt afstellingen beschikbaar voor belichting, scherpte, frameverstelling, stel deze a.u.b. in voorafgaand aan de opname.

Afspelen

1. Druk op de Menutoets, markeer de optie Afspelen en druk vervolgens op Enter.
2. Druk op de pijltjestoets Up/Down om het af te spelen bestand te selecteren en druk vervolgens op Enter/Start.
3. Druk op Enter/Stop om de weergave te pauzeren.
4. Druk eenmaal op de Menutoets om de bewerkingsmodus te openen. Markeer de optie Return (terugkeren naar Afspelen) of Delete (het huidige bestand wissen).
5. Druk tweemaal op de Menutoets om terug te keren naar de opnamemodus of naar het hoofdmenu.

Opmerking: Mac computers zullen verborgen bestanden creëren en deze toevoegen aan de SD/SDHC-geheugenkaart telkens dat u een opgenomen MP4-videobestand afspeelt op de Mac. De verborgen of gemodificeerde MP4-bestanden op de SD/SDHC-geheugenkaart kunnen niet langer worden afgespeeld op de Filmscanner. Er zal echter de melding "No File" worden weergegeven op de display.

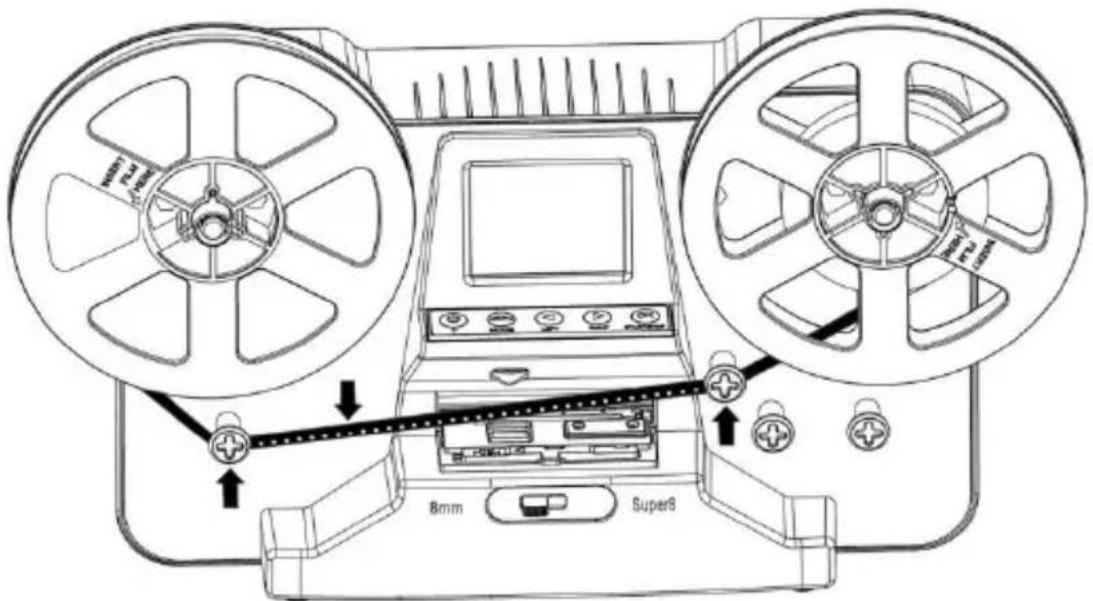

Terugspoelen

1. Open de filmklep, verwijder de film en sluit de klep weer.
2. Verwissel de spoelen. Plaats een lege spoel op de rechter as en plaats de geperforeerde gaatjes van de film aan de buitenzijde.
3. Volg de instructies op de display.
4. Druk op de Entertoets om het terugspoelproces te starten/stoppen.

1. De belichting heeft een bereik van 2,0 tot -2,0.
2. Druk op Up/Down om de waarde te veranderen en druk op Enter om uw instelling te bevestigen.
3. De standaard instelling is 0,0. Negatieve waarden leiden tot een donkerder effect en een belichting van 2,0 geeft het helderste resultaat.
4. Stel de gewenste belichting in voorafgaand aan de opname.

Scherpte

1. De scherpte heeft een bereik van Laag tot Hoog. De standaard instelling is Gemiddeld.
2. Druk op Up/Down om de waarde te veranderen en druk op Enter om uw instelling te bevestigen.
3. Stel de gewenste scherpte in voorafgaand aan de opname.

USB

Sluit de meegeleverde USB-kabel aan om de opgenomen MP4-bestanden te uploaden. De SD/SDHC-geheugenkaart wordt gelezen als een externe drive met de naam NO_NAME drive. De opgeslagen MP4-bestanden zijn te vinden in de folder FilmScanner/MOVIE.

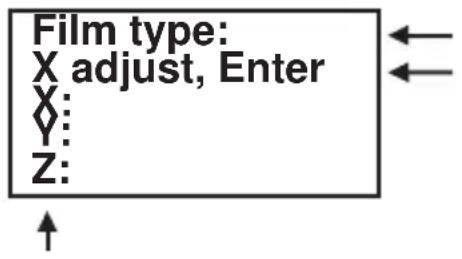

Frame-instelling

U kunt afstellingen uitvoeren voor de filmregistratie (midden van film X en Y). Dit dient te worden ingesteld voorafgaand aan de opname.

8mm of SP8 (Super 8) Druk op de Entertoets om X of Y of Z te selecteren X = midden verschuiven naar links of rechts Y = midden omhoog of omlaag verschuiven Z = inzoomen of uitzoomen

Druk op de toetsen Up of Down om de waarden van X, Y of Z aan te passen

Taal

Deze filmscanner stelt de talen Engels, Frans, Spaans, Duits, Nederlands en Italiaans beschikbaar.

Markeer Ja of Nee om alle bestanden op de aangesloten SD/SDHC-geheugenkaart te wissen.

Aansluiting op een tv

U kunt uw tv-beeldscherm gebruiken als het standaard scherm.

1. Schakel de filmscanner en tv in.
2. Stel de tv-ingang in op modus AV (of TV,TV).
3. Sluit de "TV OUT"-poort van de filmscanner aan op de video-ingang van de tv (geel) met de meegeleverde "TV-Uit"-kabel.
4. Het LCD-scherm op de filmscanner zal nu donker worden en de weergave zal nu op uw tv verschijnen.

Specificaties

Beeldsensor: 3,53 megapixels (2304H x 1536V) 1/3" CMOS-sensor

Display: Kleuren 2,4" TFT LCD

Belichtingsregeling: Automatisch/handmatig (-2,0 tot 2,0)

Witbalans: Automatisch

Resolutie: 1440 x 1080p

Framesnelheid van weergave: 20 frames per seconde*

Filmtype: 8 mm en Super 8 filmrol in 3" of 5" spoel

Bestandsformaat: MP4

Extern geheugen: SD/SDHC-geheugenkaart tot op 32 GB (max.)*

Voeding: DC 12V

Interface: USB 2.0

Afmetingen: (L/B/H): 269 x 166 x 114 mm/10,6 x 6,5 x 4,5 inch

*Elke 50 voet film neemt ongeveer 125 MB geheugen in beslag en ongeveer 30 minuten om op te nemen
