Tipo de producto	Escáner de películas
Marca	Braun
Modelo	NovoScan Super 8 Normal 8
Uso	Conversión de películas de 8 mm y Super 8 a videos digitales
Tipo de película compatible	8 mm y Super 8 (bobinas de 3 o 5 pulgadas)
Sensor	CMOS 3,53 megapíxeles
Resolución de grabación	1440 x 1080P
Formato de salida	MP4
Velocidad de reproducción	20 fotogramas/s
Pantalla	TFT color 2,4 pulgadas
Control de exposición	Automático/manual (-2,0 a 2,0)
Balance de blancos	Automático
Memoria externa	Tarjeta SD/SDHC máx. 32 GB (no incluida)
Alimentación	12 V CC (adaptador de corriente incluido)
Interfaz	USB 2.0
Salida de TV	NTSC/PAL (cable incluido)
Dimensiones (An x Pr x Al)	269 x 166 x 114 mm
Peso	1410 g
Idiomas disponibles	Inglés, francés, español, alemán, italiano
Contenido del embalaje	Escáner, adaptador de corriente, cable USB, cable TV, bobina de 5 pulgadas, adaptador de bobina, paño de limpieza, manual de usuario
Mantenimiento	Limpiar la mesa de luz con el paño incluido; limpiar la película antes de usar
Seguridad	Uso privado únicamente
Sistemas operativos compatibles	Windows, Mac, Linux

Preguntas frecuentes - NovoScan Super 8 Normal 8 BRAUN

¿Cómo iniciar la digitalización de una película?

Asegúrese de que la película esté en buen estado y limpia. Inserte una tarjeta SD/SDHC (máx. 32 GB) desbloqueada. Conecte el adaptador de corriente, encienda el dispositivo. Abra la puerta, instale la bobina y enrute la película según el esquema. Seleccione el tipo de película (8 mm o Super 8) con la palanca. En el menú, ajuste la exposición y la nitidez si es necesario. Presione Enter/Start para iniciar la digitalización. Un punto rojo parpadea. Para detener, presione nuevamente Enter/Stop.

¿Qué tipo de tarjeta de memoria usar?

Use una tarjeta SD o SDHC con capacidad máxima de 32 GB. La tarjeta debe estar desbloqueada (lengüeta blanca en posición superior). Insértela hasta el clic antes de encender. Las tarjetas micro SD con adaptador o SDXC de 64 GB no son compatibles y muestran 'Card error'.

¿Qué hacer si aparece el mensaje 'Card error'?

Este mensaje aparece si la tarjeta de memoria es incompatible o está bloqueada. Verifique que usa una tarjeta SD/SDHC de 32 GB máx., y que la lengüeta de protección contra escritura esté en posición desbloqueada (hacia arriba). Si usa una tarjeta micro SD con adaptador o una tarjeta SDXC, reemplácela por una compatible.

¿Cómo limpiar el dispositivo y las películas?

Use el paño incluido para limpiar suavemente la mesa de luz (vidrio) después de abrir la puerta. Para la película, antes de digitalizar, límpiela con un paño que no suelte pelusa o un limpiador antiestático para eliminar polvo y moho, evitando así defectos en el video.

¿Puedo digitalizar películas dañadas?

No, no se recomienda usar películas cortadas, perforadas, mal alineadas, pegadas, arrugadas o dañadas. Esto puede dañar el dispositivo o provocar atascos y mala calidad de video. Verifique y repare la película si es posible antes de usarla.

¿Cómo ver los videos en un televisor?

Encienda el escáner y el televisor. Conecte el cable de TV incluido (conector amarillo) a la salida de TV del escáner y a la entrada de video del televisor. Ajuste la entrada del televisor al modo AV. La pantalla del escáner se oscurece y la imagen aparece en el televisor.

¿Cómo transferir archivos a una computadora?

Conecte el escáner a la computadora mediante el cable USB incluido. La tarjeta SD se reconoce como un disco externo llamado 'NO_NAME'. Los archivos MP4 se encuentran en la carpeta FilmScanner/MOVIE. Cópielos simplemente en su computadora. Compatible con Windows, Mac y Linux.

¿Por qué aparece el mensaje 'No File' en el escáner?

Esto ocurre a menudo después de usar una computadora Mac: esta crea archivos ocultos o modifica los archivos MP4. El escáner no puede leer archivos modificados. Para evitarlo, no modifique los archivos en la tarjeta y use preferiblemente una PC con Windows para la transferencia.

¿Cómo ajustar la exposición y la nitidez?

Antes de la grabación, acceda al menú y seleccione Exposición o Nitidez. Use las teclas Arriba/Abajo para ajustar: exposición de -2.0 (más oscuro) a 2.0 (más brillante), nitidez de baja a alta (por defecto media). Presione Enter para confirmar. Estos ajustes deben hacerse antes de iniciar la digitalización.

¿Cuál es la autonomía del dispositivo?

Este dispositivo funciona con corriente eléctrica mediante un adaptador de 12 V CC incluido. No tiene batería interna, por lo que la autonomía es ilimitada mientras esté enchufado.

MANUAL DE USUARIO NovoScan Super 8 Normal 8 BRAUN

Índice de contenidos

Introducción....1

Características.... 1

Contenido del embalaje....2

Tipo de película....2

Funciones de los botones 2

Primeros pasos.... 3

Preparar la película....3

1. Conecte el cable de alimentación.... 3
2. Introduzca la tarjeta de memoria SD/SDHC (máx. 32 GB)...... 3
3. Encender/apagar el escáner de película....4
4. Limpie el cuadro de iluminación.... 4
5. Monte los carretes y la película.... 4
6. Opciones del menú....5

Grabación 6

Reproducción....6

Rebobinar 7

Exposición....7

Nitidez....8

USB 8

Ajuste de fotogramas 8

Idioma....8

Formatear 8

Conectar a un televisor....9

Especificaciones....9

Introducción

Sus viejas películas de 8 mm y Super 8 se van deteriorando. Peor aún, los recuerdos se van desvaneciendo y la película se va volviendo más frágil simplemente guardada en la caja. ¡Convierta sus películas en formato digital antes de que los recuerdos se pierdan para siempre!

Presentamos el escáner de películas 8 mm y súper 8 de BRAUN. Un aparato sencillo de utilizar que convertirá sus carretes de película en películas digitales en un solo paso. Funciona como un proyector normal en el que se montan los carretes de 3 o 5 pulgadas, se introduce una tarjeta de memoria, se presionan unos pocos botones y el escáner de película crea, fotograma a fotograma, un archivo de película digital en MP4 que podrá reproducir en cualquier ordenador. También puede editar, subir archivos de películas a Internet o copiarlas en un DVD.

Características

• Un equipo totalmente automático para digitalizar carretes de 8 mm y de Super 8 de hasta 5" en vídeos digitales.
• Digitalización fotograma a fotograma para lograr una gran calidad de salida.
• Equipo autónomo, no necesita ordenador, software ni unidades externas.
• Escanea y guarda directamente las películas digitales en tarjetas SD/SDHC (máx. 32 GB, no incluidas)
• Convierte películas de 8 mm y de súper 8 en archivos de película digital MP4 a 1080p/20 fps
• Reproduce las películas digitales en la televisión utilizando el cable de TV incluido.

Por favor nota

Este dispositivo está destinado solo para uso privado no es apto para uso comercial. Es poco probable escanear o rebobinar material de película que está en malas condiciones y perforación dañada, por ejemplo, malos empalmes, grietas o suciedad y abrasión.

Contenido del embalaje

1. 1x escáner de película
2. 1x adaptador de alimentación
3. 1x cable USB
4. 1x cable de salida de TV
5. 1x carrete de 5"
6. 2x adaptadores de carrete
7. 1x pañuelo
8. 1x manual del usuario

Adaptador de carrete: diámetro interior 8 mm; exterior 13 mm

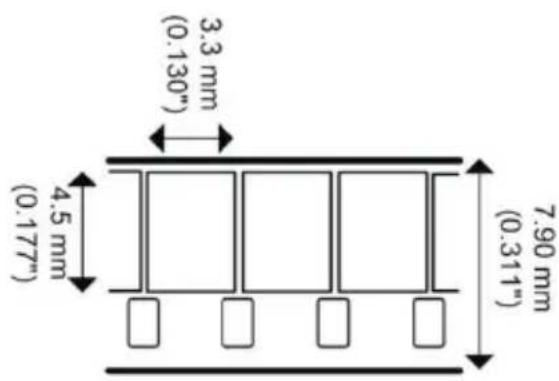

Tipo de película

Funciones de los botones

1. Botón de encendido: para encender o apagar.
2. Botones de flechas arriba o abajo: para seleccionar el elemento del menú en el visor LCD.
3. Botón Enter/Start/Stop: para iniciar/parar el elemento seleccionado.
4. Botón Menú: para volver al menú; pulse dos veces para ir al modo menú o al modo grabación.

Primeros pasos

Preparar la película

Si su película no está en buenas condiciones (por ejemplo, está rota, quebrada con orificios perforados, desalineada, con grabado superpuesto, doblada, empalmada, pegajosa o gruesa), compruebe y solucione antes el problema. Si no lo hace, puede dañar o atascar el escáner o producir vídeos de poca calidad.

Antes de la grabación, es recomendable el uso de un paño sin pelusa y/o un limpiador de películas antiestático para eliminar las partículas de suciedad.

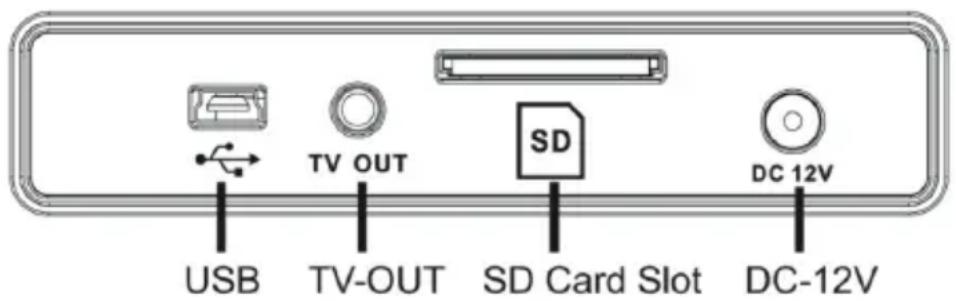

1. Conecte el cable de alimentación

Enchufe el adaptador de alimentación CC 12V incluido.

2. Introduzca la tarjeta de memoria SD/SDHC (máx. 32 GB)

Introduzca la tarjeta de memoria SD/SDHC antes de poner en funcionamiento el equipo de escaneado de películas.

• Si usa una tarjeta Micro SD con un adaptador o una tarjeta SDXC (64 GB), que no es compatible con el escáner de películas, en la pantalla aparecerá un mensaje de "Card error". El escáner de películas solo acepta tarjetas de memoria SD/SDHC hasta una capacidad máx. de 32 GB.
• Asegúrese de que la tarjeta SD/SDHC está desbloqueada (pestaña blanca hacia adelante).
• Introduzca y empuje la tarjeta SD/SDHC hasta que haga un clic. Una introducción incorrecta puede dañar el lector de tarjetas SD/SDHC, lo que no está cubierto en la garantía.

3. Encender/apagar el escáner de película

Presione el botón de encendido para poner en funcionamiento/apagar el escáner.

4. Limpie el cuadro de iluminación

Presione la pestaña de la puerta de la película hacia la izquierda para abrirla. Utilice el paño incluido para limpiar suavemente el cuadro de iluminación.

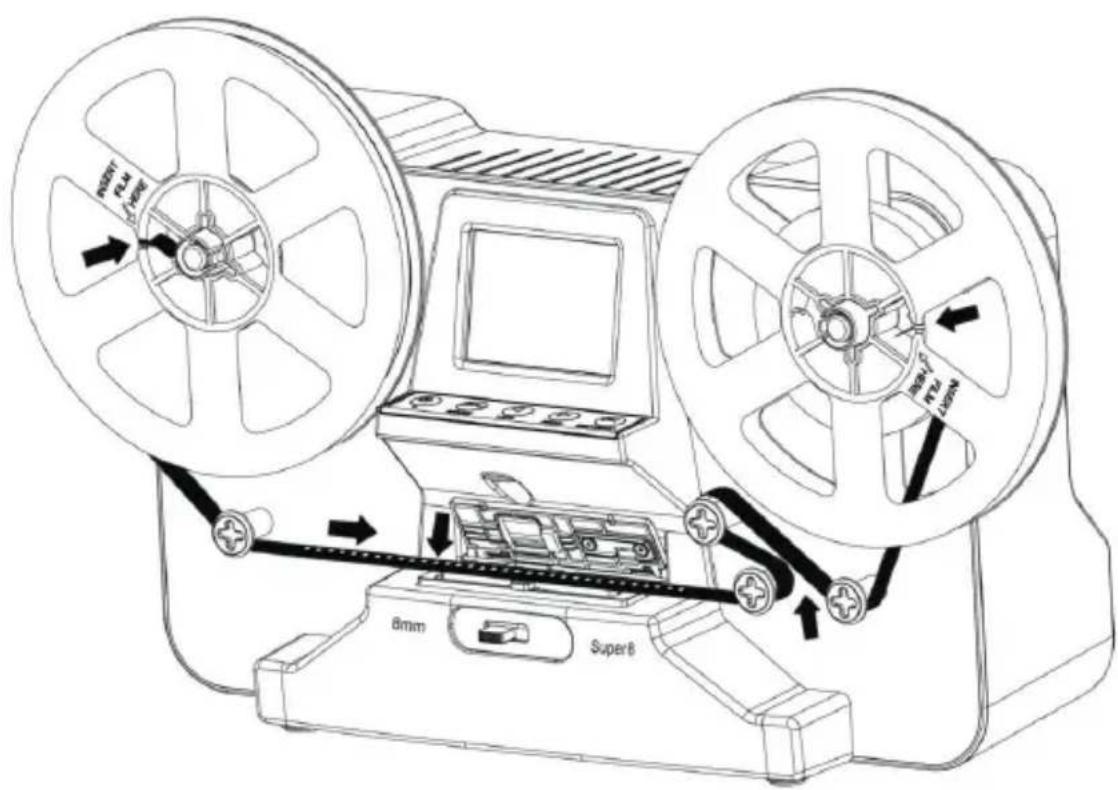

5. Monte los carretes y la película

a. Si su carrete de película tiene un hueco para el montaje de 8 mm (pequeño), monte directamente el carrete en el eje, en caso contrario utilice el adaptador de carrete.

b. Monte el carrete de 5" incluido en el eje derecho.

c. Siga el diagrama de colocación impreso en la parte frontal del escáner para colocar la película.

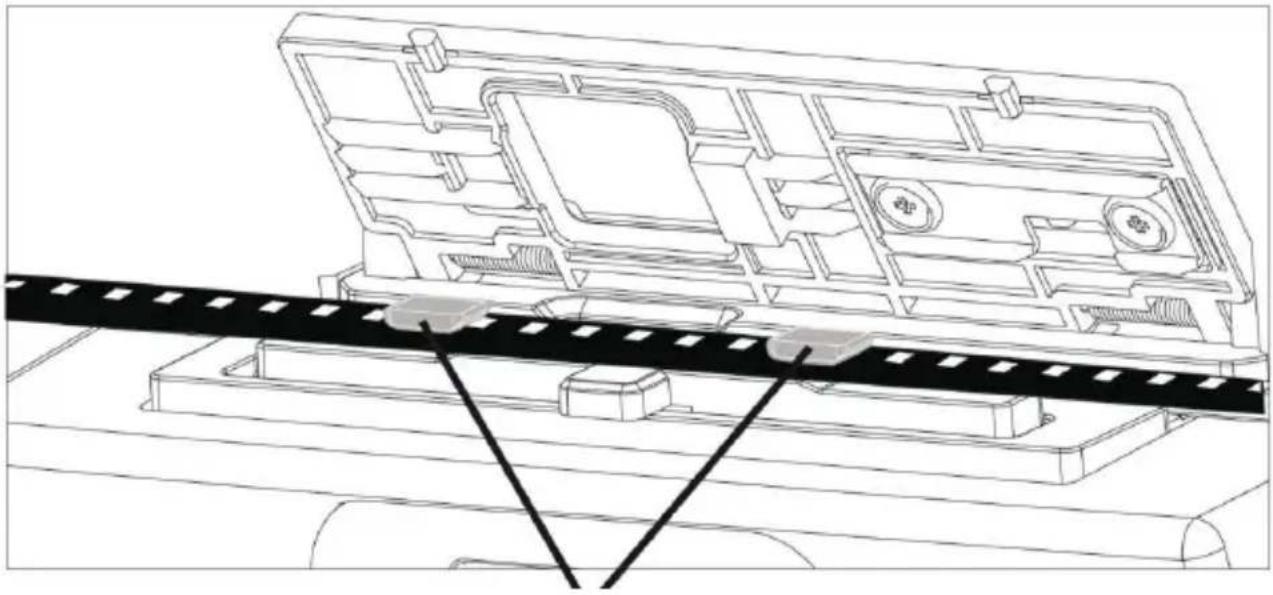

d. Pulse y abra la puerta abatible, coloque los orificios de perforación de la película en la parte superior, pero por debajo de las dos pestañas blancas.

dos pestañas blancas

e. Cierre la puerta abatible una vez que la película esté correctamente colocada. f. Seleccione el tipo de película pulsando la palanca de tipo de película hacia la izquierda o hacia la derecha.

1. Opciones del menú

Utilice los botones con las flechas Up o Down para destacar la selección del menú y pulse Enter a continuación.

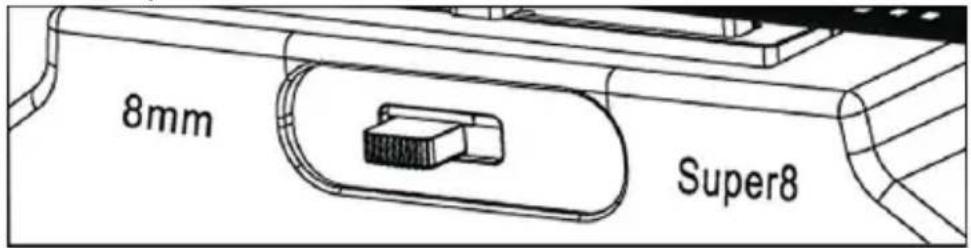

1. Mueva la palanca de selección de película a la izquierda (8 mm) o a la derecha (Super 8) para seleccionar el tipo de película, pulse a continuación el botón Enter/Start.
2. Pulse Enter/Start para empezar a grabar. Mientras está en proceso la grabación, parpadea un punto rojo en la esquina superior izquierda.
3. El escáner de película dejará de grabar 2 segundos después de que el usuario pulse el botón Enter/Stop.

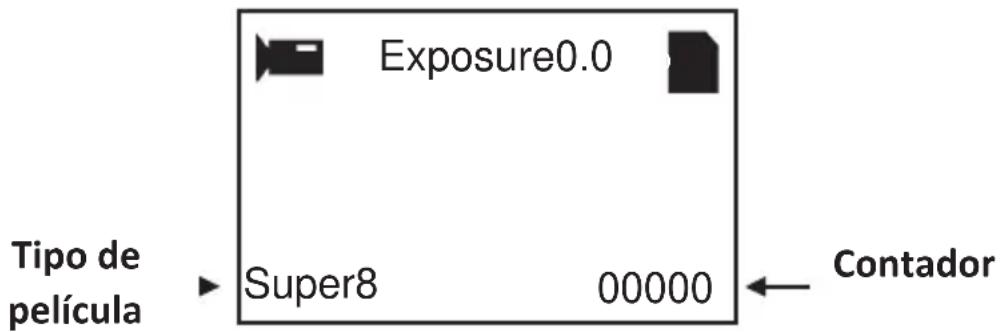

4. El contador en la esquina inferior derecha cuenta las imágenes grabadas.

Nota:

Hay posibilidad de realizar ajustes de Exposición, Nitidez, Encuadre de fotograma; realice estos ajustes antes de grabar.

Reproducción

1. Pulse el botón Menu, seleccione Reproducción y a continuación pulse Enter.
2. Pulse los botones con flechas Up/Down para seleccionar el archivo a reproducir y a continuación pulse Enter/Start.
3. Pulse Enter/Stop para detener la reproducción.
4. Pulse el botón Menu una vez para pasar al modo Edición. Seleccione Return (volver a la reproducción) o Delete (borrar el archivo actual).
5. Pulse dos veces el botón Menu para volver al modo grabación o al menú principal.

Nota: Los ordenadores Mac crearán y añadirán archivos ocultos a la tarjeta de memoria SD/SDHC cada vez que el usuario reproduzca en el Mac los archivos de vídeo MP4 grabados. Los archivos ocultos o modificados guardados en la tarjeta de memoria SD/SDHC no pueden volver a reproducirse en el escáner de película. En este caso aparecerá en el visor un mensaje de "No File".

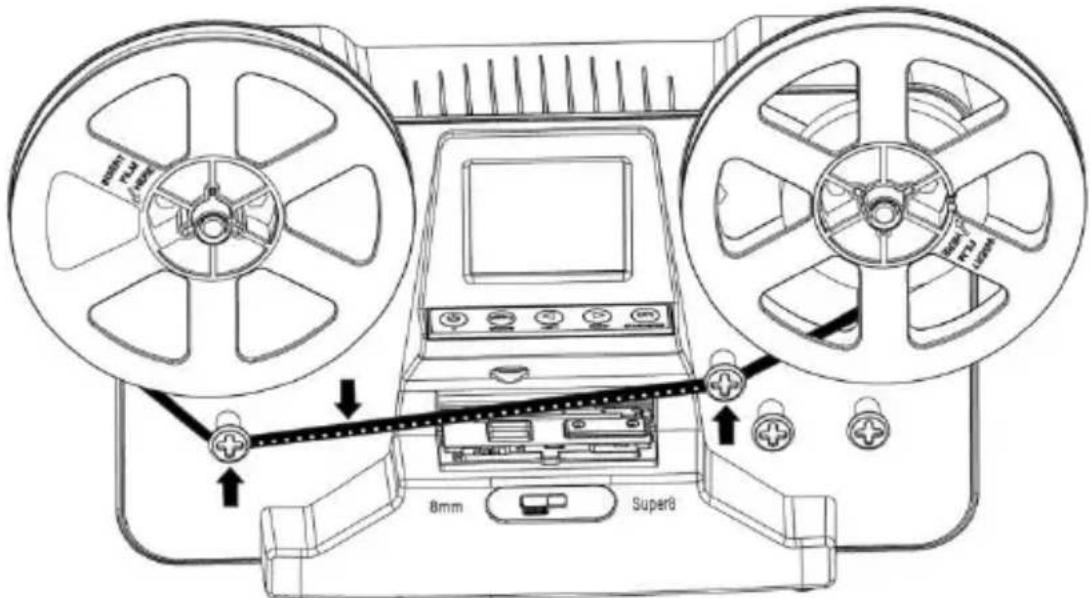

Rebobinar

1. Abra la puerta abatible y saque la película, cerrando a continuación la puerta.
2. Intercambie los carretes. Coloque un carrete vacío en el eje derecho y coloque las perforaciones de la película en la parte exterior.
3. Siga las instrucciones en la pantalla.
4. Pulse el botón Enter para iniciar/detener el proceso de rebobinado.

1. El rango de exposición va de 2,0 a -2,0.
2. Pulse Up/Down para cambiar el valor y Enter para completar la selección del cambio.
3. El ajuste predeterminado es 0,0. Los valores negativos crean un efecto más oscuro y la exposición 2,0 proporciona el resultado más brillante.
4. Ajuste la exposición necesaria antes de grabar.

Nitidez

1. El rango de la nitidez va de bajo a alto. El ajuste predeterminado es medio.
2. Pulse Up/Down para cambiar el valor y Enter para completar la selección del cambio.
3. Ajuste la nitidez necesaria antes de grabar.

ES

USB

Conecte el cable USB incluido para cargar los archivos MP4 grabados. La tarjeta de memoria se lee como una unidad externa, llamada unidad NO_NAME. Los archivos MP4 guardados están ubicados en el directorio FilmScanner/MOVIE.

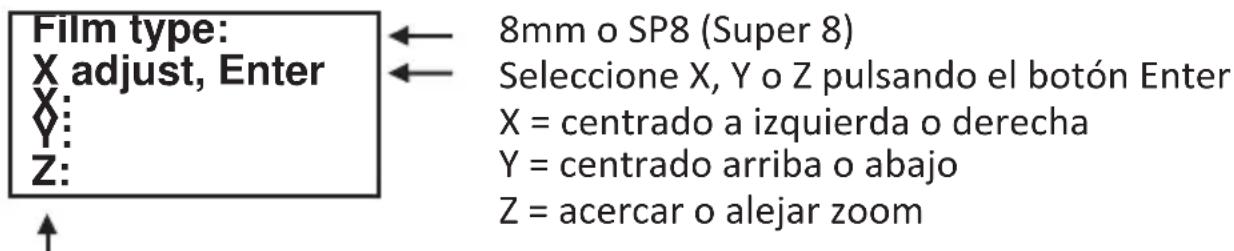

Ajuste de fotogramas

Puede realizar ajustes para el registro de la película (el centro X e Y de la película). Hay que ajustarlo antes de grabar, si no está activa la configuración predeterminada.

Ajuste los valores de X, Y o W pulsando los botones Up o Down

Idioma

Puede elegir entre inglés, francés, español, alemán e italiano.

Formatear

Seleccione Yes o No para borrar todos los archivos de la tarjeta de memoria SD/SDHC introducida.

Conectar a un televisor.

Puede utilizar su pantalla de TV como pantalla predeterminada.

1. Conecte el escáner de película y el televisor.
2. Ajuste la entrada TV en modo AV (o TV a TV).
3. Conecte el puerto "TV OUT" del escáner al puerto de entrada de vídeo de su TV (amarillo) con el cable de salida de TV incluido.
4. La pantalla LCD del escáner de película se oscurecerá y se visualizará en su televisor.

Especificaciones

Sensor de imagen: CMOS 3,53 megapíxeles (2304H x 1536V) 1/3"

Pantalla: TFT LCD en color de 2,4"

Control de exposición: Auto/Manual (-2,0 a 2,0)

Balance de blancos: Auto

Resolución: 1440 x 1080p

Velocidad de reproducción de fotogramas: 20 fotogramas por segundo

Tipo de película: película de 8 mm y Super 8 en carretes de 3" o 5"

Formato de archivo: MP4

Tipo de salida TV: NTSC/PAL

Memoria externa: Tarjeta de memoria SD/SDHC hasta 32 GB (Máx.)*

Alimentación de corriente: CC 12V

Interfaz: USB 2.0

Dimensiones (L/A/Al): 269 x 166 x 114 mm/10,6 x 6,5 x 4,5 pulgadas

Peso: 1410 g/3,1 lb

Nota:

*Cada 50 pies (aprox. 15 m) de película ocupan unos 125 MB de memoria y tardan unos 30 minutos en grabarse.
