Tipo di prodotto	Scanner per pellicole
Marca	Braun
Modello	NovoScan Super 8 Normal 8
Utilizzo	Conversione di pellicole 8 mm e Super 8 in video digitali
Tipo di pellicola compatibile	8 mm e Super 8 (bobine da 3 o 5 pollici)
Sensore	CMOS 3,53 megapixel
Risoluzione di registrazione	1440 x 1080P
Formato di uscita	MP4
Velocità di lettura	20 fotogrammi/s
Schermo	TFT colore 2,4 pollici
Controllo esposizione	Automatico/manuale (-2,0 a 2,0)
Bilanciamento del bianco	Automatico
Memoria esterna	Scheda SD/SDHC max 32 GB (non inclusa)
Alimentazione	12 V CC (alimentatore incluso)
Interfaccia	USB 2.0
Uscita TV	NTSC/PAL (cavo incluso)
Dimensioni (L x P x A)	269 x 166 x 114 mm
Peso	1410 g
Lingue disponibili	Inglese, francese, spagnolo, tedesco, italiano
Contenuto della confezione	Scanner, alimentatore, cavo USB, cavo TV, bobina da 5 pollici, adattatore per bobina, panno per la pulizia, manuale d'uso
Manutenzione	Pulire il piano luminoso con il panno incluso; pulire la pellicola prima dell'uso
Sicurezza	Solo per uso privato
Sistemi operativi compatibili	Windows, Mac, Linux

Domande frequenti - NovoScan Super 8 Normal 8 BRAUN

Come avviare la scansione di una pellicola?

Assicurarsi che la pellicola sia in buone condizioni e pulita. Inserire una scheda SD/SDHC (max 32 GB) sbloccata. Collegare l'alimentatore, accendere l'apparecchio. Aprire lo sportello, installare la bobina e far passare la pellicola secondo lo schema. Selezionare il tipo di pellicola (8 mm o Super 8) con la levetta. Nel menu, regolare esposizione e nitidezza se necessario. Premere Enter/Start per avviare la scansione. Un punto rosso lampeggia. Per fermare, premere di nuovo Enter/Stop.

Che tipo di scheda di memoria usare?

Utilizzare una scheda SD o SDHC con capacità massima di 32 GB. La scheda deve essere sbloccata (linguetta bianca in posizione alta). Inserirla fino allo scatto prima di accendere. Le schede micro SD con adattatore o SDXC 64 GB non sono compatibili e mostrano 'Card error'.

Cosa fare se appare il messaggio 'Card error'?

Questo messaggio appare se la scheda di memoria è incompatibile o bloccata. Verificare di usare una scheda SD/SDHC di max 32 GB e che la linguetta di protezione scrittura sia sbloccata (verso l'alto). Se si usa una micro SD con adattatore o una SDXC, sostituirla con una scheda compatibile.

Come pulire l'apparecchio e le pellicole?

Utilizzare il panno incluso per pulire delicatamente il piano luminoso (vetro) dopo aver aperto lo sportello. Per la pellicola, prima della scansione, pulirla con un panno che non lascia pelucchi o un detergente antistatico per rimuovere polvere e muffe, per evitare difetti nel video.

Posso scansionare pellicole danneggiate?

No, è sconsigliato usare pellicole tagliate, forate, mal allineate, incollate, piegate o danneggiate. Ciò può danneggiare l'apparecchio o causare inceppamenti e scarsa qualità video. Controllare e riparare la pellicola se possibile prima dell'uso.

Come vedere i video su un televisore?

Accendere lo scanner e il televisore. Collegare il cavo TV incluso (presa gialla) all'uscita TV dello scanner e all'ingresso video del televisore. Impostare l'ingresso TV sulla modalità AV. Lo schermo dello scanner si oscura e l'immagine appare sul televisore.

Come trasferire i file su un computer?

Collegare lo scanner al computer tramite il cavo USB incluso. La scheda SD viene riconosciuta come un disco esterno chiamato 'NO_NAME'. I file MP4 si trovano nella cartella FilmScanner/MOVIE. Copiarli semplicemente sul computer. Compatibile con Windows, Mac e Linux.

Perché appare il messaggio 'No File' sullo scanner?

Ciò accade spesso dopo aver usato un computer Mac: crea file nascosti o modifica i file MP4. Lo scanner non può leggere i file modificati. Per evitarlo, non modificare i file sulla scheda e usare preferibilmente un PC Windows per il trasferimento.

Come regolare esposizione e nitidezza?

Prima della registrazione, accedere al menu e selezionare Esposizione o Nitidezza. Usare i tasti Su/Giù per regolare: esposizione da -2,0 (più scuro) a 2,0 (più luminoso), nitidezza da bassa ad alta (predefinita media). Premere Enter per confermare. Queste regolazioni devono essere fatte prima di avviare la scansione.

Qual è l'autonomia dell'apparecchio?

Questo apparecchio funziona a rete tramite un alimentatore 12 V CC incluso. Non c'è batteria integrata, quindi l'autonomia è illimitata finché è collegato.

MANUALE UTENTE NovoScan Super 8 Normal 8 BRAUN

Contenuto della confezione.... 2

Tipo di pellicola 2

Funzione dei pulsanti 2

Operazioni preliminari .... 3

Preparazione della pellicola....3

1. Collegamento del cavo di alimentazione....3
2. Inserimento della scheda di memoria SD/SDHC (Max. 32 GB)...... 3
3. Accensione/spegnimento dello scanner per pellicole...... 4
4. Pulizia del tavolo luminoso.... 4
5. Montaggio delle bobine e della pellicola....4
6. Scelte del menu .... 5

Registrazione 6

Riproduzione....6

Riavvolgimento 7

Esposizione 7

Nitidezza 8

USB 8

Regola la cornice....8

Lingua 8

Formattazione 8

Collegamento a una TV....9

Specifiche....9

Introduzione

Le tue vecchie pellicole 8 mm e Super 8 si stanno degradando. Peggio ancora, i ricordi svaniscono e la pellicola sta diventando sempre più fragile anche solo posta nella scatola. Converti le tue pellicole in digitale prima che i tuoi ricordi vadano persi per sempre!

Presentazione dello scanner per pellicole BRAUN NovoScan Super 8 - Normal 8. Un dispositivo semplice da usare che convertirà le tue bobine di film in film digitali (nessun suono) in un unico passo.

Funziona come un tipico proiettore in cui si monta una bobina da 3" o 5", inserisce una scheda di memoria, premono alcuni pulsanti e lo scanner per pellicole esegue una scansione fotogramma per fotogramma per creare un film MP4 digitale che è possibile riprodurre su qualsiasi computer. Puoi anche modificare, caricare file video su internet o masterizzarli su DVD.

Caratteristiche

• Un apparato completamente automatico per digitalizzare bobine di pellicola 8 mm e Super 8 di fino a 5" in video digitali.
• Digitalizzare fotogramma per fotogramma per uscita digitale di alta qualità.
• Macchina unica, nessun computer, software o driver è necessario.
• Effettua scansione e salva direttamente filmati digitali su schede SD/SDHC (32 GB max, non incluso)
• Converte filmati 8 e Super 8 in file di filmati digitali MP4 1080/20fps
• Riproduzione di filmati digitali sulla TV usando il cavo TV incluso

Si prega di notare

• Questo dispositivo è destinato esclusivamente a un uso privato non adatto per uso commerciale. È improbabile che scansioni o riavvolgano il materiale del film è in cattive condizioni e perforazione danneggiata, ad esempio, cattive giunzioni, crepe o sporco e abrasione.

Contenuto della confezione

1. Scanner per pellicole (x 1)
2. Alimentatore (x 1)
3. Cavo USB (x 1)
4. Cavo TV-OUT (x 1)
5. Bobina da 5" (x 1)
6. Adattatore bobina (x 2)
7. Panno (x 1)
8. Manuale d'uso (x 1)

Adattatore bobina: diametro interno 8 mm, esterno 13 mm

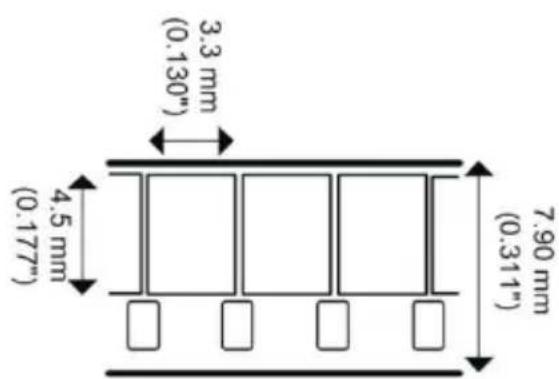

Tipo di pellicola

Funzione dei pulsanti

1. Pulsante di accensione: per accendere o spegnere.
2. Pulsanti freccia Su o Giù: per selezionare un elemento del menu sul display LCD.
3. Pulsante Enter/Start/Stop: per avviare/arrestare l'elemento selezionato.
4. Pulsante Menu: per tornare alla selezione del Menu; premere due volte per accedere alla modalità Menu o alla modalità di registrazione.

Operazioni preliminari

Preparazione della pellicola

Se la pellicola non è in buone condizioni (ad es. se è rotta, danneggiata con fori perforati, non allineata, sovrapposta, piegata, giunta, incollata o spessa), verificare e risolvere il problema prima. Altrimenti si può danneggiare o inceppare lo scanner o produrre video di scarsa qualità. Prima della registrazione, è buona norma usare un panno che non lasci residui e/o detergente per pellicola antistatico per rimuovere le particelle di sporco.

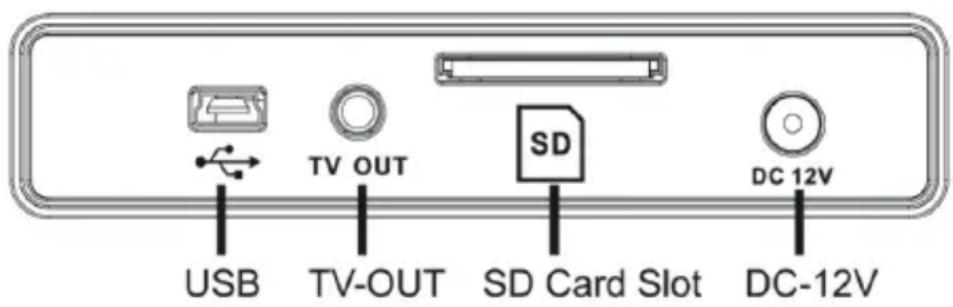

1. Collegamento del cavo di alimentazione

Collegare l'alimentatore CC 12V incluso.

2. Inserimento della scheda di memoria SD (max. 32 GB)

Inserire la scheda di memoria SD/SDHC prima di accendere lo scanner per pellicole.

• L'utilizzo di una scheda MicroSD con un adattatore o di una scheda SDXC (64 GB), che non è compatibile con lo scanner per pellicole, farà apparire sullo schermo il messaggio "Card error". Lo scanner per pellicole può utilizzare una scheda di memoria SD/SDHC fino a una capacità massima di 32 GB.
• Assicurarsi che la scheda SD/SDHC sia sbloccata (linguetta bianca in posizione avanzata).
• Inserire e premere la scheda SD/SDHC in avanti fino a quando non si sente un clic. Un inserimento improprio può danneggiare il lettore di schede o la scheda SD/SDHC, che non è coperta da garanzia.

3. Accensione/spegnimento dello scanner per pellicole

Premere il pulsante di accensione per accendere/spegnere lo scanner per pellicole.

4. Pulizia del tavolo luminoso

Premere la linguetta dello sportello della pellicola di sinistra per aprire lo sportello. Per la pulizia del tavolo luminoso utilizzare con molta delicatezza il panno fornito.

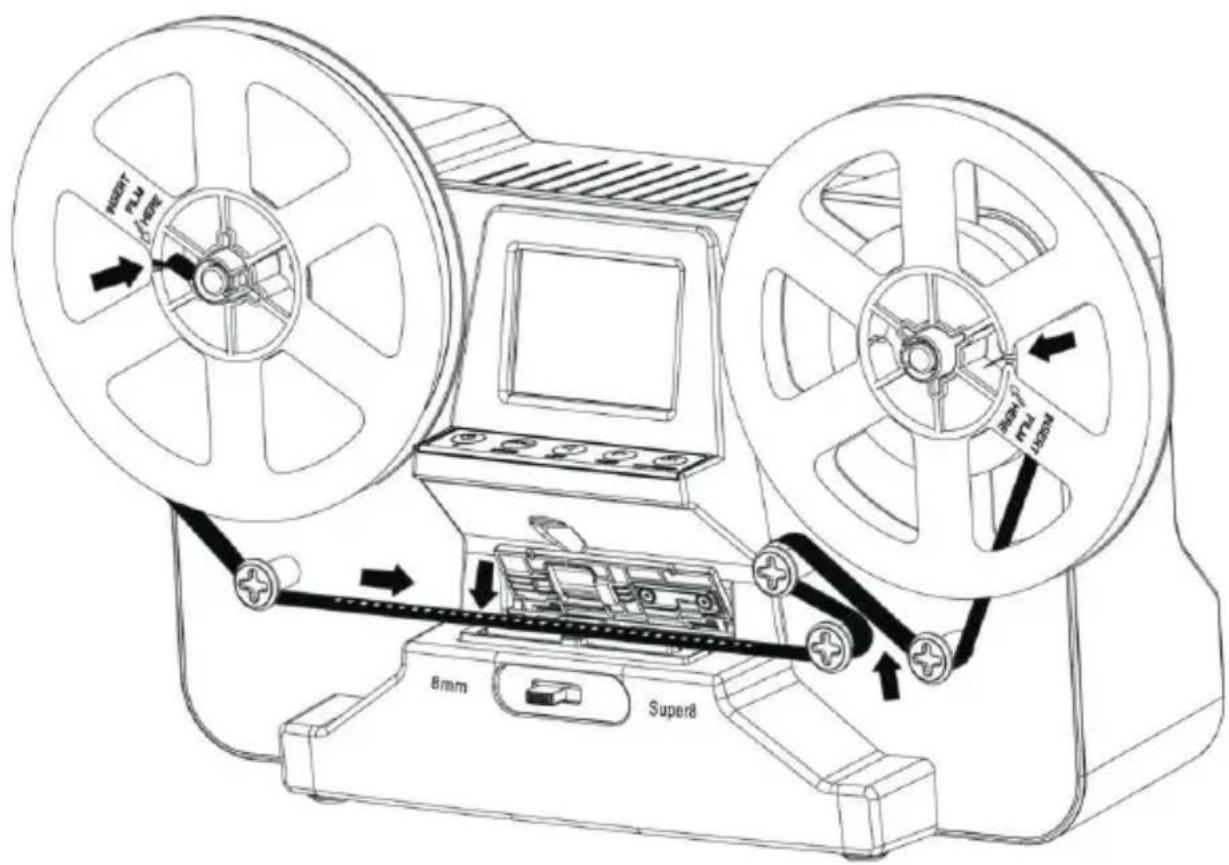

5. Montaggio delle bobine e della pellicola

a. Se la bobina della pellicola ha un foro di montaggio (piccolo) da 8 mm, montare la bobina direttamente sull'albero, altrimenti utilizzare l'adattatore per bobina.

b. Montare la bobina da 5" inclusa sull'albero destro.

c. Seguire il diagramma di inserimento della bobina stampato sullo scanner per pellicole per inserire la pellicola.

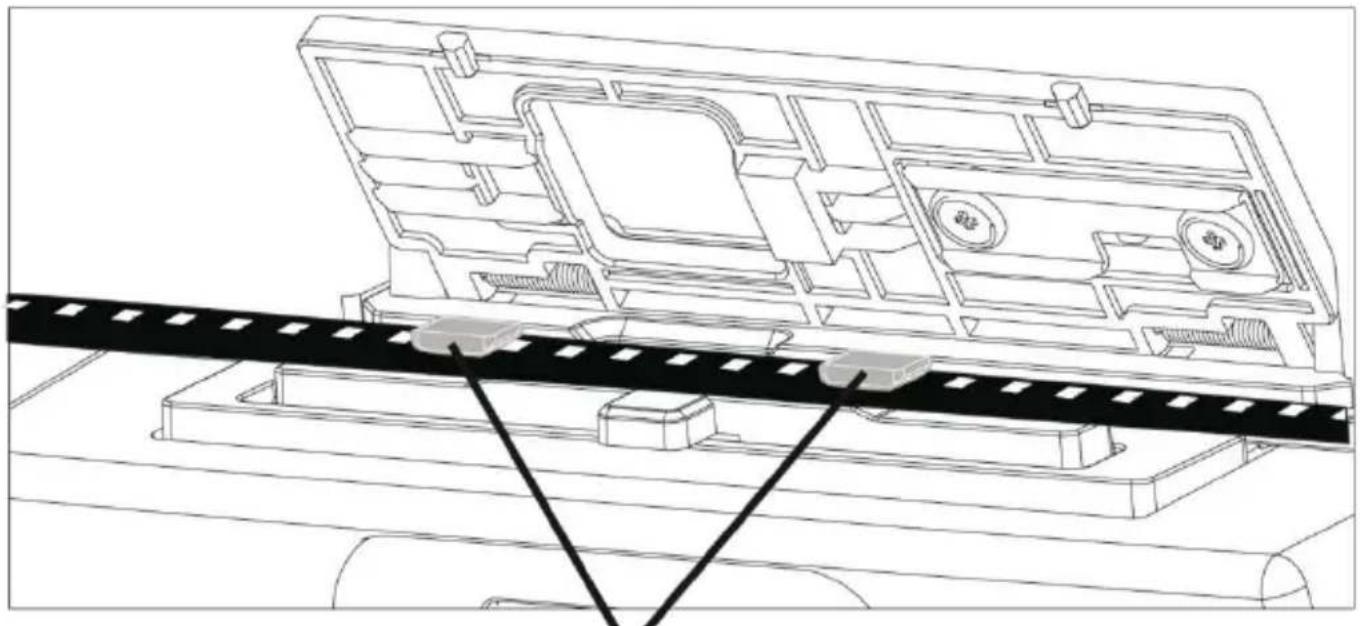

d. Premere per aprire lo sportello, posizionare i fori perforati della pellicola sulla parte superiore, ma sotto le due linguette bianche.

due linguette bianche

e. Chiudere lo sportello della pellicola dopo che la pellicola è stata posizionata correttamente. f. Selezionare il tipo di pellicola premendo la leva del tipo di pellicola a sinistra o a destra.

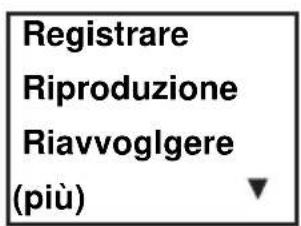

Utilizzare i pulsanti freccia Su e Giù per evidenziare la scelta del menu e premere Invio.

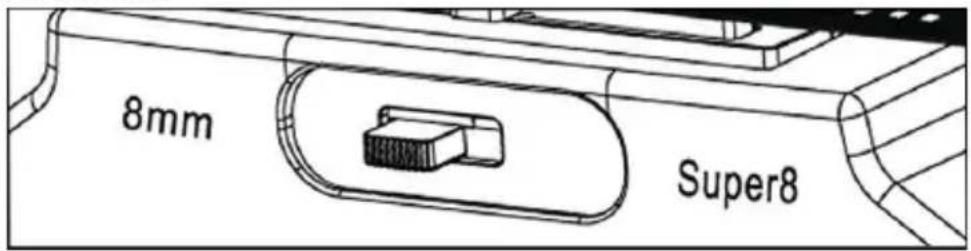

1. Portare la leva di selezione della pellicola a sinistra (8 mm) o a destra (Super 8) per selezionare il tipo di pellicola, quindi premere il pulsante Invio/Avvio.
2. Premere il pulsante Invio/Avvio per avviare la registrazione. Durante la registrazione, un punto rosso nell'angolo in alto a sinistra lampeggia.
3. Lo scanner per pellicole arresterà la registrazione 2 secondi dopo che l'utente preme il pulsante Invio/Stop.

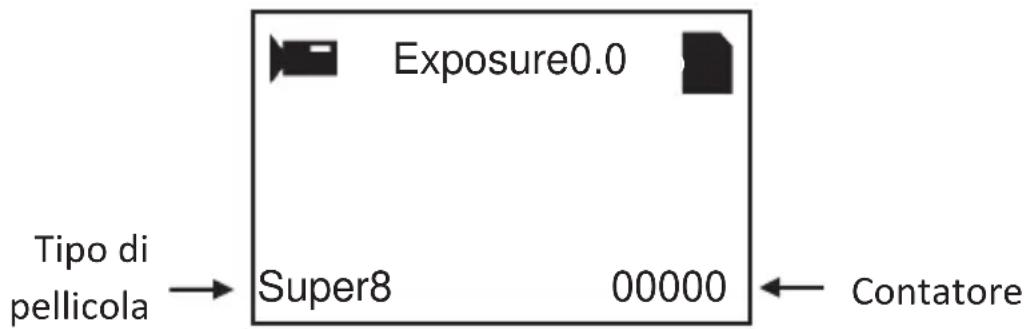

4. Il contatore nell'angolo in basso a destra conta le immagini dei filmati registrati.

Nota:

Sono disponibili regolazioni per Esposizione, Nitidezza, Regolazione fotogramma; effettuare le regolazioni prima di iniziare la registrazione.

Riproduzione

1. Premere il pulsante Menu, evidenziare la selezione Riproduzione, quindi premere Invio.
2. Premere il pulsante freccia Su/Giù per selezionare il file da riprodurre, quindi premere Invio/Avvio.
3. Premere Invio/Stop per mettere in pausa la riproduzione.
4. Premere una volta il pulsante Menu per accedere alla modalità Modifica. Evidenziare Return (per tornare alla riproduzione) o Delete (per eliminare il file corrente).
5. Premere due volte il pulsante Menu per tornare indietro alla modalità Registrazione o al menu principale.

Nota: i computer Mac creeranno e aggiungeranno file alla scheda di memoria SD/SDHC ogni volta che l'utente riproduce i file di filmato MP4 registrati sul Mac. I file MP4 nascosti o modificati salvati sulla scheda di memoria SD/SDHC non possono essere riprodotti sullo scanner per pellicole. Un messaggio "No File" apparirà sul display.

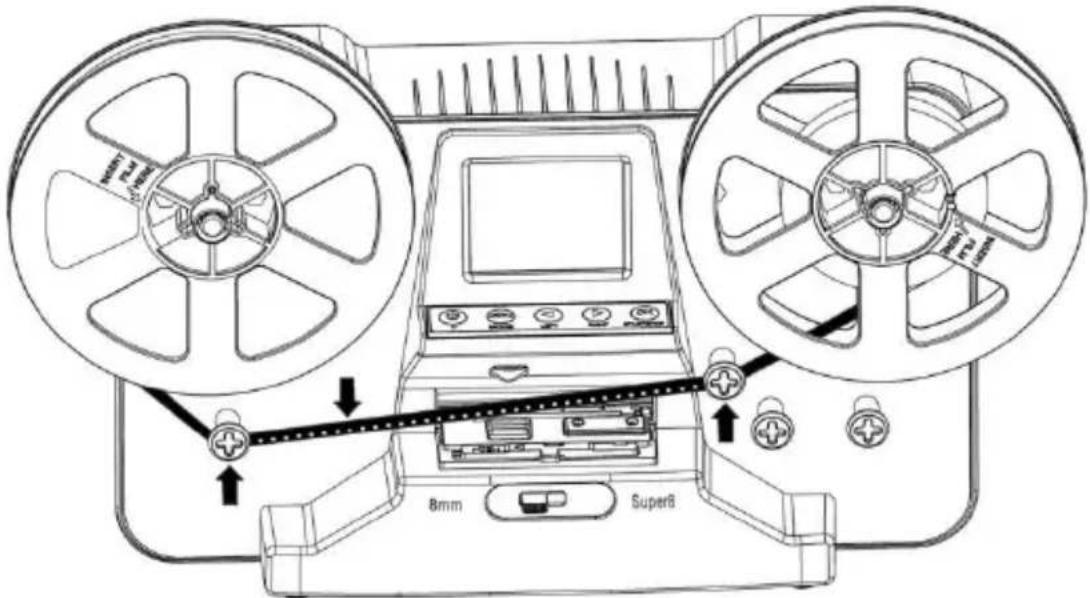

Riavvolgimento

1. Aprire lo sportello e rimuovere la pellicola, quindi chiudere lo sportello.
2. Scambiare le bobine. Porre una bobina vuota sull'albero destro e porre i fori di perforazione della pellicola all'esterno.
3. Seguire le istruzioni sullo schermo.
4. Premere il pulsante Enter o Start/Stop per il processo di riavvolgimento.

1. L'intervallo di esposizione è da 2,0 a -2,0.
2. Premere Up/Down per modificare il valore e premere Enter per completare la modifica.
3. L'impostazione predefinita è 0,0. Valori negativi forniscono un

effetto più scuro e un'esposizione di 2,0 dà un risultato più luminoso.

1. Regolare l'esposizione necessaria prima della registrazione.

Nitidezza

1. L'intervallo di nitidezza è da Bassa ad Alta. L'impostazione predefinita è Media.
2. Premere Up/Down per modificare il valore e premere Enter per completare la modifica.
3. Regolare la nitidezza necessaria prima della registrazione.

USB

Collegare il cavo USB incluso per caricare i file MP4 registrati. La scheda di memoria SD/SDHC viene letta come un'unità esterna, chiamata unità NO_NAME. I file MP4 salvati si trovano nella directory FilmScanner/MOVIE.

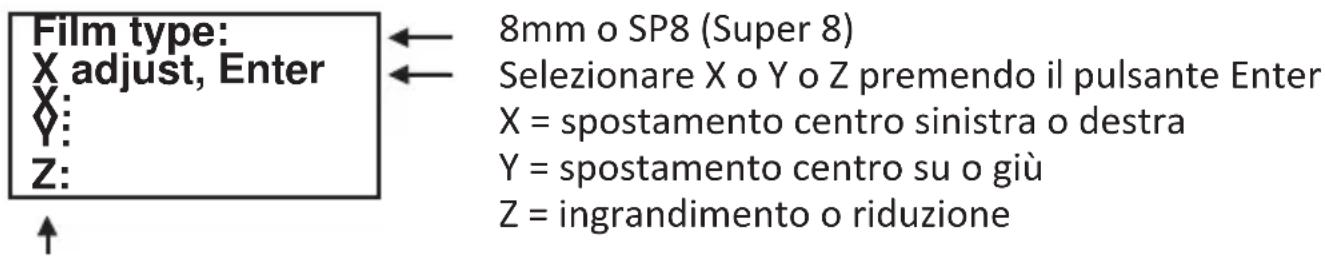

Regola la cornice

È possibile effettuare regolazioni per il registro filmato (il centro della pellicola X e Y). Deve essere regolato prima della registrazione se l'impostazione predefinita è off.

Regolare i valori X, Y, Z premendo i pulsanti Up o Down.

Lingua

Inglese, Francese, Spagnolo, Tedesco e Italiano sono disponibili sullo scanner per pellicole.

Formattazione

Evidenziare Yes o No per cancellare tutti i file sulla scheda di memoria SD/SDHC inserita.

Collegamento a una TV

È possibile utilizzare lo schermo della propria TV come schermo predefinito.

1. Accendere lo scanner per pellicole e la TV.
2. Impostare l'ingresso TV sulla modalità AV (o TV, TV).
3. Collegare la porta "TV OUT" dello scanner per pellicole alla porta Video-In della propria TV (gialla) con il cavo TV-Out incluso.
4. Lo schermo LCD sullo scanner per pellicole diventerà scuro e il display sarà acceso sulla propria TV.

Specifiche

Sensore delle immagini: sensore 3,53 Megapixel (2304H x 1536V) 1/3" CMOS

Schermo: LCD a colori 2,4" TFT

Controllo dell'esposizione: Auto/Manuale (da -2,0 a 2,0)

Bilanciamento del bianco: Automatica

Risoluzione: 1440 x 1080p

Velocità fotogramma riproduzione: 20 fotogrammi al secondo

Tipo di pellicola: Pellicola 8 mm e Super 8 in bobina da 3" o 5"

Formato file: MP4

Memoria esterna: Scheda di memoria SD/SDHC fino a 32 GB (Max.)*

Alimentazione: CC 12V

Interfaccia: USB 2.0

Dimensioni (L/L/A): 269 x 166 x 114 mm/10,6 x 6,5 x 4,5 pollici

Peso: 1410 g/3,1 lb

Nota:

*Ogni film da 50 ft richiede circa 125 MB di memoria e circa 30 minuti di registrazione.
