Standard Bilge Pump - Pompe Rule - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe de cale électrique à courant continu
Marque	Rule
Modèle	Standard Bilge Pump
Utilisation prévue	Pompage des eaux de cale sur les petits navires (longueur de coque ≤ 24 m)
Fluides compatibles	Eau claire et eau salée uniquement
Alimentation électrique	Courant continu (DC) – installation par électricien certifié
Normes de conformité	ISO 8846:1990, ISO 8849:2003, ISO 10133:2012, ISO 15083:2003
Directives européennes	2004/108/CE, 2003/44/CE, 2011/65/UE
Précautions de sécurité	Risque d'explosion, électrocution, noyade – lire manuel avant utilisation
Équipement de sécurité recommandé	Casque, lunettes, gants, chaussures de protection, masque à gaz, protection auditive
Procédure de lavage (contact produit chimique)	Rincer à l'eau courante 15 min pour les yeux, laver à l'eau et savon 1 min pour la peau
Entretien régulier	Vérifier fonctionnement, éliminer débris aux entrées, sceller orifices avec mastic marine
Installation	Conforme ABYC H-22 et E-11 – vannes de cloison à fermer normalement
Recyclage	Respecter les réglementations locales pour les déchets électriques
Pièces détachées	Contacter un représentant Xylem ou revendeur agréé

FOIRE AUX QUESTIONS - Standard Bilge Pump Rule

Quelle est l'utilisation prévue de cette pompe de cale ?

Cette pompe est destinée au pompage des eaux de cale normales sur les petits navires d'une longueur de coque ≤ 24 m, conformément à la norme ISO 15083. Elle n'est pas conçue pour gérer les envahissements massifs dus à une avarie de coque.

Puis-je utiliser la pompe pour d'autres liquides que l'eau ?

Non, la pompe est conçue uniquement pour l'eau claire et l'eau salée. L'utilisation de substances dangereuses, caustiques ou corrosives peut endommager la pompe et présenter des risques pour la sécurité.

Comment installer correctement la pompe ?

L'installation doit être effectuée par un électricien certifié en respectant les normes ABYC H-22 et E-11. Scellez tous les orifices de montage avec un mastic d'étanchéité de qualité marine et gardez les vannes de cloison fermées en fonctionnement normal.

Quelles sont les précautions de sécurité essentielles ?

Avant toute intervention, débranchez et verrouillez l'alimentation. Portez un équipement de sécurité (casque, lunettes, gants). Soyez conscient des risques d'explosion, d'électrocution et de noyade. Lisez intégralement le manuel avant utilisation.

Comment entretenir la pompe ?

Vérifiez régulièrement le fonctionnement de la pompe et éliminez les débris aux entrées. Assurez-vous que les orifices de montage restent bien scellés. Un entretien préventif permet d'éviter les pannes.

Que faire si la pompe ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et assurez-vous qu'il n'y a pas de débris obstruant l'entrée. Si le problème persiste, contactez un représentant Xylem agréé pour obtenir de l'aide.

Puis-je utiliser la pompe pour vider complètement la cale ?

Non, cette pompe est conçue pour pomper les quantités normales d'eau (embruns, pluie, fuites, etc.). Elle ne peut pas faire face à une inondation massive due à une brèche dans la coque.

La pompe est-elle adaptée à l'eau de mer ?

Oui, elle est compatible avec l'eau salée ainsi qu'avec l'eau douce. Elle résiste à la corrosion marine, mais ne doit pas être utilisée avec d'autres liquides.

Quels sont les risques électriques associés ?

Les principaux risques sont l'électrocution et l'arc électrique. Les connexions doivent être réalisées par un électricien certifié. Coupez toujours l'alimentation avant d'intervenir sur la pompe.

Comment recycler la pompe en fin de vie ?

Respectez les réglementations locales concernant les déchets d'équipements électriques. Consultez votre compagnie d'électricité locale pour les options de recyclage. Ne jetez pas la pompe aux ordures ménagères.

MODE D'EMPLOI Standard Bilge Pump Rule

Manuel d'utilisation pour pompe de cale standard

Le but de ce manuel est de fournir les informations nécessaires pour l'installation du produit, son exploitation et sa maintenance.

ATTENTION: Lisez attentivement ce manuel avant d'installer, utiliser ou réparer ce produit. Le non-respect des instructions de ce manuel peut provoquer une explosion, des dommages matériels, des blessures graves et/ou la mort.

AVIS: Conservez ce manuel pour vous y référer ultérieurement, et pour qu'il soit facilement disponible à l'emplacement de l'unité.

SÉCURITÉ

AVERTISSEMENT:

• L'opérateur doit connaître les précautions de sécurité pour éviter les blessures physiques.
- L'exploitation, l'installation ou l'entretien de l'appareil d'une façon non conforme aux instructions de ce manuel peut entraîner la mort, des blessures personnelles graves ou endommager l'équipement. Cela comprend toute modification de l'équipement ou l'utilisation de pièces non fournies par Xylem. Si vous avez une question concernant l'utilisation prévue de l'équipement, veuillez contacter un représentant Xylem avant de poursuivre.
- Ne pas modifier l'application de service sans l'approbation d'un représentant autorisé de Xylem.

DANGER: Le non-respect de ces instructions pourrait provoquer une explosion, des dommages matériels, des blessures graves et/ou la mort.

TERMINOLOGIE ET SYMBOLES DE SÉCURITÉ

A propos des messages de sécurité: Il est extrêmement important que vous lisiez, compreniez et suiviez attentivement les messages et règlementations de sécurité avant de manipuler le produit. Ils sont publiés pour aider à prévenir les risques suivants: 1. Accidents personnels et problèmes de santé; 2. Dommages du produit; 3. Dysfonctionnement du produit

Niveau de risque: | Indications:

DANGER	Une situation dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures
AVERTISSEMENT	Une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.
ATTENTION	Une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures mineures ou modérées.
AVIS	Une situation potentielle qui, si elle n'est pas évitée, peut entraîner des conditions indésirables. Une pratique non liée à des blessures personnelles.

Catégories de danger

Les catégories de danger peuvent être classées parmi les niveaux de risque ou des symboles spécifiques remplacent le risque ordinaire symboles de niveaux. Les risques électriques sont indiqués par les symboles spécifiques suivants:

RISQUE ÉLECTRIQUE

Voici des exemples d'autres catégories qui peuvent se produire. Ils sont classés parmi les niveaux de risque ordinaires et peuvent utiliser des symboles complémentaires:

1. Risque d'écrasement; 2. Risque de coupe; 3. Risque d'arc électrique

SÉCURITÉ DE L'UTILISATEUR Règles générales de sécurité

Ces règles de sécurité s'appliquent:

• Maintenez toujours la zone de travail propre.
- Faites attention aux risques constitués par les gaz et les vapeurs dans la zone de travail.
- Évitez tous les risques électriques. Faites attention aux risques de choc électrique ou d'arc électrique.
- Toujours garder à l'esprit le risque de noyade, d'accidents électriques et de brûlures.

Équipement de sécurité. Utilisez un équipement de sécurité selon les règlements de l'entreprise. Utilisez cet équipement de sécurité dans la zone de travail:

• Casque
• Lunettes de sécurité, de préférence avec des protections latérales
• Chaussures de protection
  • Gants de protection
• Masque à gaz
  • Protection de l'ouïe
  • Trousse de premiers soins
  • Dispositifs de sécurité

AVIS : Ne jamais faire fonctionner la pompe sans que les dispositifs de sécurité ne soient installés.

Raccordements électriques

Les connexions électriques doivent être effectuées par des électriciens certifiés en conformité avec toutes les réglementations internationales, nationales, provinciales et locales. Pour plus d'informations sur les exigences, voir les sections traitant spécifiquement des branchements électriques.

Précautions à prendre avant travaux

Respectez ces consignes de sécurité avant de travailler avec le produit ou d'être en relation avec le produit:

• Assurez une barrière autour de la zone de travail, par exemple, un rail de garde
• Assurez-vous que tous les dispositifs de sécurité sont en place et sécurisés
• Assurez-vous que vous avez une issue de secours
- Assurez-vous que le produit ne peut pas rouler ou basculer et blesser des personnes ou endommager des biens
• Assurez-vous que l'équipement de levage est en bon état
• Utilisez un harnais de levage, une ligne de sécurité et un dispositif de respiration nécessaire

• Permettez à tous les composants du système et de la pompe de refroidir avant de les manipuler
  • Assurez-vous que le produit a été soigneusement nettoyé
  • Débranchez et verrouillez l'alimentation avant d'intervenir sur la pompe
  • Vérifiez le risque d'explosion avant de souder ou d'utiliser des outils électriques manuels

Lavez-vous la peau et les yeux Suivez ces procédures pour les produits chimiques ou des liquides dangereux qui ont été en contact avec les yeux ou la peau:

Condition	Action à mener
Produits chimiques ou liquides dangereux dans les yeux	1. Maintenez les paupières écartées avec les doigts2. Rincez les yeux avec de l'eau de lavage oculaire ou courante pendant au moins 15 minutes3. Consulter un médecin
Produits chimiques ou liquides dangereux sur la peau	1. Retirez les vêtements contaminés2. Lavez la peau avec de l'eau et du savon pendant au moins 1 minute3. Consulter un médecin si nécessaire

SÉCURITÉ DE L'ENVIRONNEMENT

La zone de travail Gardez la station propre

Règlements concernant les déchets et les émissions

Respectez les consignes de sécurité suivantes concernant les déchets et émissions:

• Éliminez tous les déchets de manière appropriée
• Manipulez et éliminez le liquide traité conformément aux réglementations environnementales en vigueur
• Nettoyez tous les déversements conformément aux procédures environnementales et de sécurité
  • Signalez toute émission environnementale aux autorités compétentes

AVERTISSEMENT: Risque d'irradiation. Ne PAS envoyer le produit à Xylem s'il a été exposé à un rayonnement nucléaire.

Installation électrique Pour les besoins de recyclage de l'installation électrique, consultez votre compagnie d'électricité locale.

Directives pour le recyclage

Conformez-vous toujours aux lois et réglementations locales concernant le recyclage.

DANGER: Ce produit n'est pas destiné à contrôler l'eau ou à traiter des envahissements provenant d'une avarie de coque. Ce produit doit être utilisé dans des systèmes de pompes de cale pour les petits navires d'une longueur de coque inférieure ou égale à 24 m, comme décrit dans l'introduction et le domaine d'application de la norme ISO 15083. Comme il est précisé dans cette norme, les systèmes de pompes de cale sont limités au pompage de la quantité normale d'eau présente dans un bateau intact, due aux embruns, à la pluie, aux fuites, aux débordements, et de la petite quantité d'eau embarquée occasionnellement en raison des mouvements du bateau par gros temps. L'utilisation du produit d'une toute autre manière pourrait provoquer des envahissements, une avarie de coque catastrophique et des blessures graves, voire un décès.

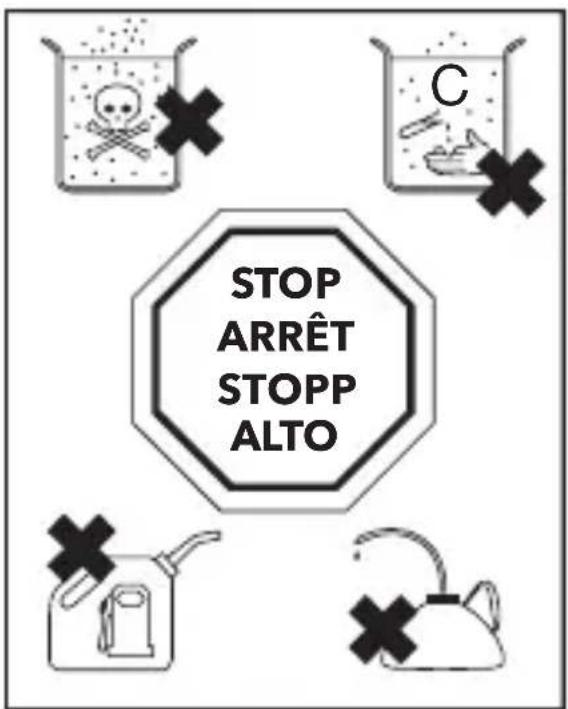

AVERTISSEMENT : Cette pompe est conçue UNIQUEMENT pour l'eau claire et l'eau salée. L'utilisation avec toutes autres substances dangereuses, caustiques ou corrosives pourraient endommager la pompe et le milieu environnant, provoquant potentiellement une exposition aux substances dangereuses, avec blessures.

AVERTISSEMENT: Vérifiez le fonctionnement de toutes les pompes de cale à intervalles réguliers. Éliminez les débris aux entrées des pompes. Si des vannes sont installées dans les cloisons des coquerons avant et arrière, elles doivent rester fermées et doivent être ouvertes uniquement pour laisser l'eau s'écouler dans les cales principales.

Tous les orifices de montage doivent être scellés avec un produit d'étanchéité de qualité marine pour éviter la pénétration de l'eau.

Installez sur ABYC H-22 et E-11

Nous déclarons par la présente que, sous notre entière responsabilité, le produit auquel cette déclaration se rapporte a été conçu pour être conforme aux dispositions des Directives suivantes :

Directive 2004/108/CE relative à la compatibilité électromagnétique Directive 2003/44/CE relative aux bateaux de plaisance Directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électronique

Avec les parties appropriées des normes suivantes : ISO 8846:1990 / Protection contre l'inflammation ISO 8849:2003 / Pompes de cale à moteur électrique en courant continu ISO 10133:2012 / Installations à très basse tension à courant continu ISO 15083:2003 / Systèmes de pompes de cale

Ce produit a été conçu pour être utilisé dans le système de pompes de cale d'un petit navire d'une longueur de coque inférieure ou égale à 24 m, comme décrit dans l'introduction et le domaine d'application de la norme ISO 15083. Procédez à l'installation en suivant les dispositions de la Directive 2003/44/CE relative aux bateaux de plaisance.
