Type de produit	Caisson de basses actif
Marque	DB Technologies
Modèle	SUB 915
Dimensions (L x H x P)	620 x 457 x 620 mm
Poids	34,8 kg
Amplificateur	DIGIPRO G3 classe D
Puissance RMS	900 W
Réponse en fréquence (-10 dB)	45 Hz - fréquence de coupure
SPL max à 1 m	133 dB
Haut-parleur	15" (38 cm) avec bobine mobile de 4"
Fréquence de coupure (variable)	70, 80, 90, 100, 110 Hz
Alimentation	PowerCON TRUE1
Connectique entrée	XLR femelle symétrique
Connectique sortie	XLR mâle symétrique (Xover/Link)
Contrôle DSP	Polarité (Normal/Reverse), Delay (0-4,5 ms), Sensibilité d'entrée, Xover/Link
Réseau RDNet	EtherCON/RJ45 (Data In/Out, LED Link, Active, Remote Preset Active)
Matériau du coffret	Bois à couches multiples avec peinture de protection noire
Grille de protection	Usinage CNC (ne pas démonter)
Poignées	2 latérales
Installation sur poteau	Oui (diamètre 35 mm, prédisposition M20)
Consommation (idle)	21 W
Courant d'appel	21 A
Protection	Limiteur Peak, RMS, Thermique

FOIRE AUX QUESTIONS - SUB 915 DB Technologies

Comment allumer le caisson de basses SUB 915 ?

Branchez le câble d'alimentation PowerCON TRUE1 (fourni) sur le connecteur secteur, puis insérez et tournez le connecteur pour verrouiller. Le caisson s'allume automatiquement. Réglez la sensibilité d'entrée à 0 dB avant l'allumage.

Que faire si le caisson ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement inséré et que la prise secteur fonctionne. Contrôlez le fusible (logement MAINS FUSE). Si le problème persiste, contactez un réparateur agréé.

Pourquoi n'y a-t-il aucun son ?

Vérifiez que le signal audio arrive bien à l'entrée XLR et que le câble n'est pas endommagé. Assurez-vous que la source (mixeur) est active et que la sensibilité d'entrée est suffisamment élevée. La LED Signal/ON doit être allumée.

Comment connecter une enceinte passée au caisson ?

Reliez la sortie XOVER/LINK du caisson à l'entrée de l'enceinte. Réglez le sélecteur Xover/Link sur XOVER et choisissez la fréquence de coupure souhaitée (70-110 Hz) avec la commande rotative.

Quelle est la différence entre les modes Link et Xover ?

En mode Link, le signal de sortie est le même que celui appliqué au woofer. En mode Xover, le signal est filtré selon la fréquence de coupure sélectionnée (généralement 120 Hz pour relayer aux enceintes).

Puis-je utiliser le caisson en extérieur ?

Oui, le coffret en bois avec peinture de protection permet une utilisation en intérieur et extérieur sous abri. Évitez l'exposition directe à la pluie ou à une humidité excessive.

Comment régler le délai (Delay) du subwoofer ?

Utilisez la commande rotative Subwoofer Delay pour régler un retard de 0 à 4,5 ms (par pas de 0,5 ms). Cela permet d'aligner temporellement le caisson avec les autres enceintes.

Que signifie la LED Limiter ?

La LED Limiter s'allume lorsque le circuit de protection interne est actif (limitation de crête, RMS ou thermique). Cela indique que le caisson est poussé à ses limites. Réduisez le niveau d'entrée pour éviter la distorsion.

Comment mettre à jour le firmware ?

Utilisez le port USB Data Service (connecteur USB type B) pour relier le caisson à un ordinateur. Téléchargez le dernier firmware sur le site dbtechnologies.com et suivez les instructions dans le manuel.

Puis-je empiler d'autres enceintes sur le caisson ?

Oui, le caisson dispose d'une prédisposition M20 pour un poteau de 35 mm. Utilisez l'accessoire DS2-S ou DS-2 pour installer une enceinte au-dessus. Fixez-la solidement pour éviter tout basculement.

MODE D'EMPLOI SUB 915 DB Technologies

Les avertissements spécifiés dans ce manuel doivent être respectés ainsi que les "CARACTERISTIQUES TECHNIQUES -Section 2".

Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Ce subwoofer actif polyvalent et ergonomique est le résultat d'une longue d'expérience dans le secteur de la diffusion sonore, offrant des solutions optimisées dans le domaine acoustique et électronique ainsi que pour le choix des matériaux utilisés.

INTRODUCTION

Les nouveaux subwoofers de la série SUB 900 sont équipés d'un woofer de 15" (SUB 915) et un woofer de 18" (SUB 918) respectivement. La conception précise et l'optimisation acoustiques offrent des performances haute qualité renfermées dans un produit aux dimensions contenues. Grâce à leurs ergonomie et maniabilité élevées le transport des coffrets résulte très aisé.

Les caractéristiques principales de SUB 915 et SUB 918 sont :

• un projet ergonomique, compact et polyvalent dans des scénarios à l'intérieur et à l'extérieur
• coffrets en bois pour optimiser les performances acoustiques, avec surface externe haute résistance pour l'utilisation à l'intérieur et à l'extérieur
• amplificateur numérique fiable et silencieux
• contrôles du DSP dédiés, avec sélection de Polarité, Delay, Xover, Sensitivity

RÉFÉRENCES POUR L'UTILISATEUR

Pour utiliser au mieux votre subwoofer il est recommandé de :

• lire le manuel d'utilisation quick start inclus dans l'emballage et le présent manuel d'utilisation dans son intégralité et le conserver pour toute la durée de vie du produit.
• enregistrer le produit sur le site http://www.dbtechnologies.com à la section « SUPPORT ».
• conserver la preuve d'achat et la GARANTIE (Manuel d'utilisation « section 2 »).

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES

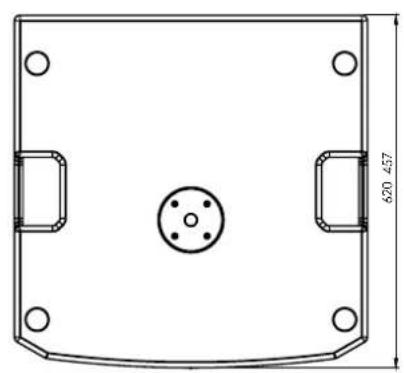

DIMENSIONS

Les dimensions de SUB 915 et S918 sont :

• SUB 915 : 620 x 457 x 620 (mm)
• SUB 918 : 720 x 530 x 690 (mm)

L'amplificateur Digipro G3 est le cœur des SUB 915 et SUB 918.

Le système est silencieux et son contrôle se fait par le biais d'un DSP dédié qui gère plusieurs paramètres.

La puissance de l'amplification sonore est de 900 W RMS.

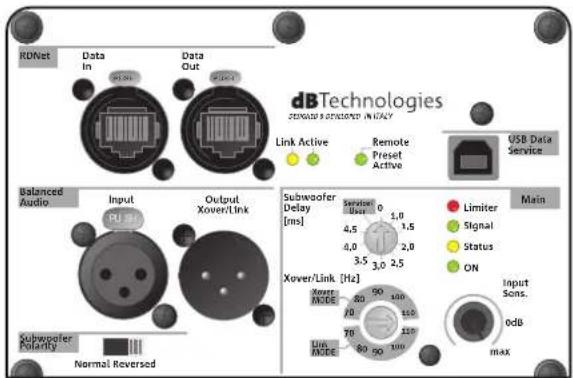

Le panneau de l'amplificateur est caractérisé par :

• Section d'Entrée de Sortie et de Contrôle
• Section d'Alimentation

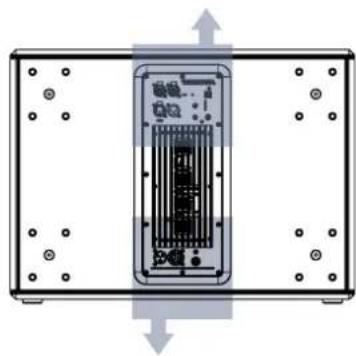

ATTENTION!

• N'essayer en aucun cas d'ouvrir l'amplificateur.
• En cas de surchauffe excessive, le volume audio est réduit progressivement jusqu'à la stabilisation thermique du module. Le niveau est rétabli automatiquement lorsque la température correcte de fonctionnement à été atteinte.
• En cas de dysfonctionnement, couper immédiatement l'alimentation et débrancher le module du réseau, puis contacter un réparateur agréé.

ATTENTION!

• Ne jamais démonter la grille frontale de protection du produit. Pour prévenir le danger de choc électrique, en cas d'endommagement accidentel ou de remplacement de la grille de protection (à effectuer auprès du service assistance), couper immédiatement l'alimentation. Ne jamais brancher l'alimentation secteur avec la grille démontée.

RDNet Data In Data Out dBTechologies SERIALS & STUDIOING IN U.S.AY Link Active Remote Preset Active USB Data Service Balanced Audio Input Output Xover/Link Subwoofer Reliance Normal Reversed Subwoofer Delay [ms] Servicer 0 1.0 4.5 1.5 2.0 3.5 3.0 2.5 Xover/Link [Hz] Power MODE 80 90 100 70 110 70 110 Line MODE 80 90 100 Limiter Signal Status ON Input Sons. 0dB max

Connecteur de l'entrée, de type XLR (symétrique). Pour les détails de la connexion, se référer à la section CONNEXION DES ENTRÉES ET RELANCE AUDIO.

2. SORTIE

Connecteur de la sortie, de type XLR (symétrique). Sélectionner la fréquence de coupure relative au mode Xover/Link dans la commande rotative correspondante. Pour les détails de la connexion, se référer à la section CONNEXION DES ENTRÉES ET RELANCE AUDIO.

3. Sensibilité Entrée

Commande rotative de réglage de la sensibilité d'entrée.

Sélecteur permettant de régler la fréquence de coupure selon le mode choisi (Link/Xover). Il intervient sur le signal relancé par les connecteurs Output Xover/Link

5. Sélecteur Subwoofer Polarity

Sélecteur permettant de régler la Polarité (Normal ou Reverse)

LED de signalisation. La LED Limiter s'allume lors de l'intervention du circuit de protection interne, Signal/ON signale l'allumage du subwoofer et la présence du signal audio à l'entrée.

SUB 915 - SUB918

Code 420120322 RÉV. 1.0

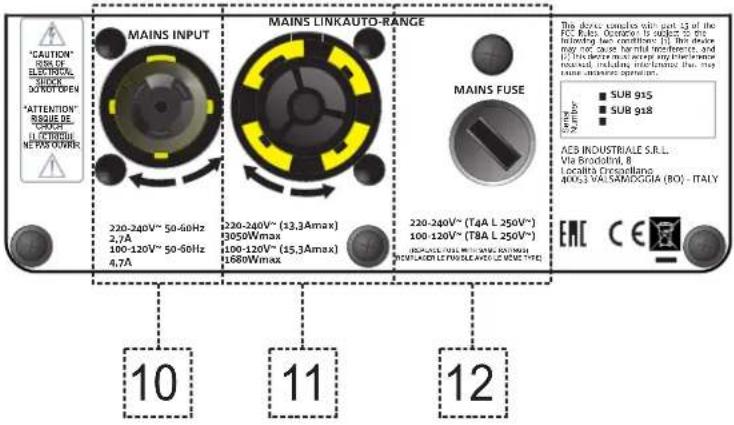

SECTION D'ALIMENTATION

Commande rotative permettant de régler le retard (delay) en ms.

8. Section RDNet avec LED de contrôle

Section compatible avec les câbles de réseau avec connecteurs type etherCON/RJ45.

En particulier « Data in » doit être relié à des dispositifs comme RDNet Control 2 ou Control 8, « Data Out » est utilisé pour la relance du réseau à d'autres modules du line-array en configuration daisy-chain.

Les LED relatives au fonctionnement en réseau (RDNet) du module assurent une surveillance en temps réel. En particulier, « Link » allumé signale que le réseau RDNet est actif et a reconnu le dispositif, « Active » en mode clignotant, qu'il existe un trafic de données, « Remote Preset Active » que toutes les commandes locales sur le panneau amplificateur sont by-passées par la commande à distance RDNet.

9. USB Data Service

Connecteur USB pour la mise à jour du micrologiciel.

10. ENTRÉE SECTEUR

Compatible avec le connecteur powerCON TRUE1®.

11. MAINS LINK

Compatible avec connecteur type powerCON TRUE1® pour la relance de l'alimentation à d'autres modules. Pour savoir le nombre maximum de modules pouvant être connectés dans un système relancé, consulter la section SPÉCIFICATIONS TECHNIQUES.

12. MAINS FUSE

Logement pour le fusible de réseau

SUB915 - SUB918

Code 420120322 RÉV. 1.0

2. PREMIER ALLUMAGE

L'emballage du subwoofer SUB 915 / SUB 918 contient :

• subwoofer 915 ou bien subwoofer 918
• câble d'alimentation POWERCON TRUE1
• quick start et la documentation papier de garantie

CONFIGURATION ET OPTIMISATION

Une fois le connecteur powerCON TRUE1®, inséré et tourné, branché à l'alimentation secteur, le subwoofer s'allume.

Pour une utilisation optimale du subwoofer dans certaines configurations spécifiques, l'utilisateur dispose sur le panneau de contrôle de :

- Xover/Link [Hz] :

1. Link (le signal présent aux sorties OUTPUTS est celui appliqué au woofer)
2. Xover (le signal présent aux sorties OUTPUTS est filtré selon une fréquence de crossover de 120 Hz, pour la relance à l'enceinte, comme par exemple B-HYPE et OPERA)

- Subwoofer Polarity :

1. Normal (Polarité normale du signal audio)
2. Reverse (Polarité inversée, option utile lors de l'optimisation du front d'onde par inversion de la phase de l'onde acoustique)

- Subwoofer Delay :

Il est possible de sélectionner le delay applicable à plusieurs configurations, selon les indications de la sérigraphie.

Avant l'allumage, il est conseillé de positionner le sélecteur de niveau Sensibilité Entrée sur 0 dB

SUB 915 - SUB918 Code 420120322 RÉV. 1.0

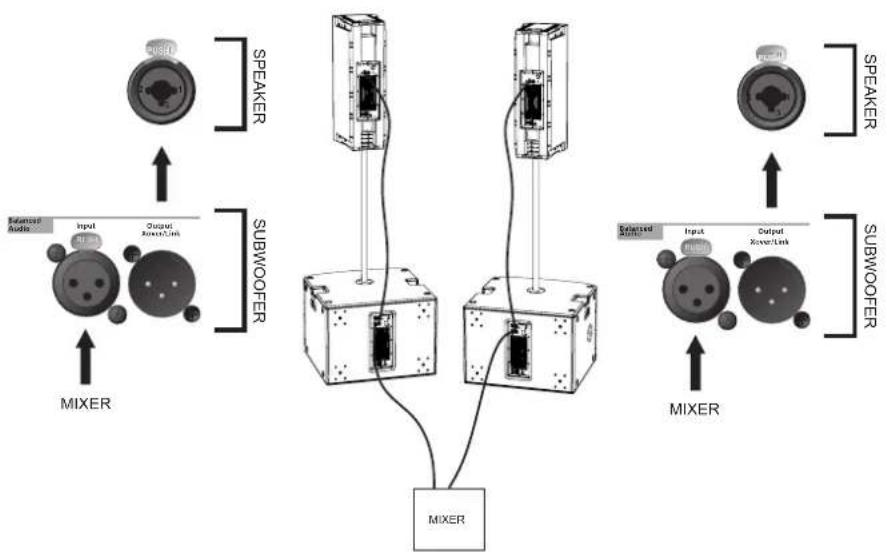

CONNEXION DES ENTRÉES ET RELANCE AUDIO

2 figures d'exemples sont reportées à titre purement indicatif

En cas de connexion entre subwoofer et enceinte :

1. Relier la sortie du mélangeur au connecteur d'entrée du subwoofer
2. Relier le connecteur de sortie du subwoofer à l'entrée de l'enceinte.
3. Positionner OUTPUT XOVER/LINK [4] du subwoofer sur XOVER, afin de relancer à l'enceinte un signal avec fréquence de crossover sélectionnable par la commande rotative Xover/Link [Hz]

MIXER

• Toute autre installation différente de celles ici décrites ne sera pas admise.
• Il est toujours interdit d'utiliser les poignées du subwoofer pour le suspendre
• Toujours vérifier que son positionnement soit stable et que l'installation ne comporte pas de risques aux personnes, animaux ou objets.

UTILISATION AU SOL

Il est possible d'utiliser des subwoofers 915 et 918 directement au sol.

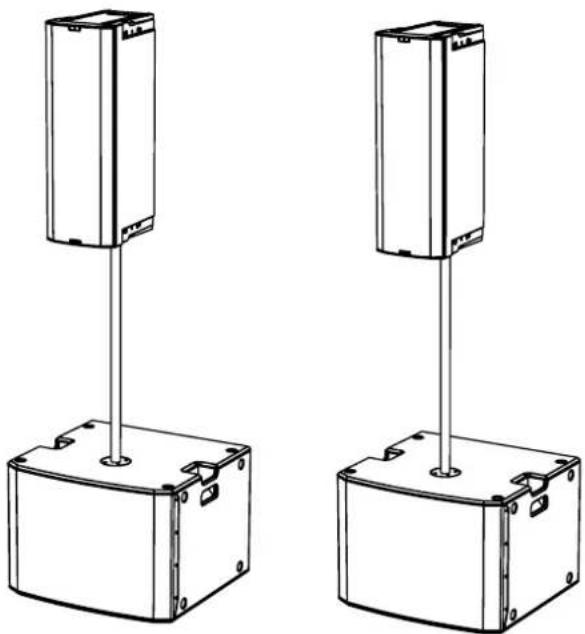

UTILISATION AVEC ENCEINTE EN STACK

Il est possible d'utiliser une enceinte installée directement sur le subwoofer 915 ou 918 au moyen du mini-poteau de 35 mm de diamètre DS2-S (ex. série : INGENIA, B-HYPE, OPERA). Une fixation supplémentaire est requise.

Il est possible d'utiliser une seule enceinte installée sur poteau de 35 mm de diamètre. L'accessoire de référence est DS-2 (poteau télescopique). Une fixation supplémentaire est requise.

Le subwoofer ne s'allume pas :

1. Vérifier la correcte alimentation en amont du système.
2. Vérifiez que le cordon d'alimentation est correctement inséré.

Le subwoofer s'allume mais n'émet aucun son :

1. Vérifier que le raccordement à l'entrée du signal audio a été correctement effectué.
2. Vérifier que les câbles utilisés ne sont pas endommagés.
3. Vérifier que le mélangeur ou la source sonore est activé/e et montre clairement la présence du signal de sortie.
4. Vérifier le niveau général au moyen du contrôle « Sensibilité Entrée ».

L'enceinte émet un son inadéquat :

1. Vérifier que les câbles utilisés ne sont pas endommagés ; si nécessaire, les remplacer (un câble endommagé peut entraîner la perte ou l'altération du signal).
2. Vérifier que les réglages sur le panneau de contrôle sont correctement configurés.

SUB 915 - SUB918 Code 420120322 RÉV. 1.0

5. SPÉCIFICATIONS TECHNIQUES

INFORMATIONS GÉNÉRALES

Type :

Subwoofer actif

DONNÉES ACOUSTIQUES

Réponse en fréquence [-10dB] :	45 - Cut freq Hz (SUB 915) / 42 -Cut Freq Hz (SUB 918)
Max SPL (1m) :	133 dB (SUB 915) / 134 dB (SUB 918)
LF :	15” (SUB 915) / 18” (SUB 918)
LF voice coil :	4”
Fréquence de crossover :	Variable (70 Hz - 80 Hz - 90 Hz - 100 Hz - 110 Hz)

AMPLIFICATEUR

Type :	DIGIPRO G3
Classe d'amplification	Classe D
Alimentation	PowerCON TRUE1
Puissance d'amplification RMS :	900 W

SUB915 - SUB918 Code 420120322 RÉV. 1.0

PROCESSEUR

Contrôleur interne :	DSP 28/56 bit
Limiter :	Peak, RMS, Thermique

INTERFACE UTILISATEUR

Absorption à 1/8 de la puissance en conditions moyennes d’utilisation (*) :	1,2 A (220-240V~) - 2 A (110-120V~)
Absorption à 1/3 de la puissance en conditions maximales d’utilisation (**):	2,7 A (220-240V~) - 4,7 A (110-120V~)
Absorption avec enceinte allumée en absence de signal (idle) :	21 W
Courant d’appel (inrush) :	21.04 A

* REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/8 de la puissance, dans des conditions moyennes de fonctionnement (programme de musique avec clipping rare ou absent). Il est conseillé pour tout type de configuration de considérer les valeurs minimales de dimensionnement.

** REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/3 de la puissance, dans des conditions lourdes de fonctionnement (programme de musique avec clipping fréquent et intervention du limiter). Il est conseillé d'effectuer le dimensionnement selon ces valeurs en cas d'installations et tours professionnels.

SUB 915 - SUB918 Code 420120322 RÉV. 1.0

DIMENSIONS

Matériau :	Bois à couches multiples (avec peinture de protection noire)
Grille :	Usinage CNC
Poignées :	2, latérales
Installation sur poteau :	Oui, 36 mm (prédisposition : M20)
Largeur :	620 mm (SUB 915) 720 mm (SUB 918)
Hauteur :	457 mm (SUB 915) 530 mm (SUB 918)
Profondeur :	620 mm (SUB 915) 690 mm (SUB 918)
Poids :	34.8 kg (SUB 915) 41.8 kg (SUB 918)

Les caractéristiques, les spécifications et l'aspect des produits sont sujets à changement sans préavis. dBTechnologies se réserve le droit d'apporter des modifications ou des améliorations de design ou de fabrication, sans obligation de modifier ou d'améliorer également les produits déjà réalisés.
